2.50: "Спуск СА с высот от 90-до 40 км обнаруживается и сопровождается радиолокационными станциями" .
Запомните эти данные по радиолокации.
Мы вернёмся к ним, когда будем обсуждать, чем и как мог следить за "Аполлонами" СССР 50 лет назад и почему он этого так и не сделал.
Живое видео
Включите титры на русском языке.
Пилотируемая посадка космического аппарата
Введение
Сразу стоит оговориться, что организация пилотируемого полета довольно сильно отличается от беспилотных миссий, но в любом случае все работы по проведению динамических операций в космосе можно разделить на два этапа: проектный и оперативный, только в случае пилотируемых миссий эти этапы, как правило, занимают значительно больше времени. В этой статье рассматривается в основном оперативную часть, так как работы по баллистическому проектированию спуска ведутся непрерывно и включают в себя различные исследования по оптимизации всевозможных факторов, влияющих на безопасность и комфорт экипажа при посадке.
За 40 суток
Проводятся первые прикидочные расчеты спуска с целью определения районов посадки. Зачем это делается? В настоящее время штатный управляемый спуск российских кораблей может производиться только в 13 фиксированных районов посадки, расположенных в Республике Казахстан. Этот факт накладывает массу ограничений, связанных в первую очередь с необходимостью предварительного согласования с нашими иностранными партнерами всех динамических операций. Основные сложности возникают при посадке осенью и весной – это связано с сельскохозяйственными работами в районах посадки. Этот факт необходимо учитывать, ведь кроме обеспечения безопасности экипажа, необходимо также обеспечивать безопасность местного населения и поисково-спасательной службы (ПСС). Помимо штатных районов посадки, существуют еще области посадки при срыве на баллистический спуск, которые также должны быть пригодны для приземления.
За 10 суток
Уточняются предварительные расчеты по траекториям спуска с учетом последних данных о текущей орбите МКС и характеристиках пристыкованного корабля. Дело в том, что с момента старта до спуска проходит достаточно большой промежуток времени, и массо-центровочные характеристики аппарата меняются, кроме того, большой вклад вносит тот факт, что вместе с космонавтами на Землю возвращаются полезные грузы со станции, которые могут существенно изменить положение центра масс спускаемого аппарата. Тут необходимо пояснить, почему это важно: форма космического корабля «Союз» - напоминает фару, т.е. никаких аэродинамических органов управления у него нет, но для получения необходимой точности посадки необходимо осуществлять управление траекторией в атмосфере. Для этого в «Союзе» предусмотрена газодинамическая система управления, но она не способна компенсировать все отклонения от номинальной траектории, поэтому в конструкцию аппарата искусственно добавляется лишний балансировочный груз, цель которого сместить центр давления из центра масс, что позволит управлять траекторией спуска, переворачиваясь по крену. Уточненные данные по основной и резервной схемам отправляются в ПСС. По этим данным производится облет всех расчетных точек и выносится заключение о возможности приземления в эти районы.
За 1 сутки
Окончательно уточняется траектория спуска с учетом последних измерений положения МКС, а также прогноза ветровой обстановки в основном и резервных районах посадки. Это необходимо делать из-за того что на высоте порядка 10км раскрывается парашютная система. К этому моменту времени система управления спуском уже сделала свою работу и никак скорректировать траекторию не может. По-сути, на аппарат действует только ветровой снос, который нельзя не учитывать. На рисунке ниже показан один из вариантов моделирования ветрового сноса. Как видно после ввода парашюта траектория сильно меняется. Ветровой снос иногда может составлять до 80% от допустимого радиуса круга рассеивания, поэтому точность метеопрогноза очень важна.
В сутки спуска:
В обеспечении спуска космического аппарата на землю кроме баллистической и поисково-спасательной службы участвует еще много подразделений таких как:
- служба управления транспортными кораблями;
- служба управления МКС;
- служба, отвечающая за здоровье экипажа;
- телеметрическая и командная службы и др.
Только после доклада о готовности всех служб, руководителями полета может быть принято решение о проведении спуска по намеченной программе.
После этого происходит закрытие переходного люка и расстыковка корабля от станции. За проведение расстыковки отвечает отдельная служба. Тут необходимо заранее рассчитать направление расстыковки, а также импульс, который необходимо приложить к аппарату, чтобы не допустить столкновение со станцией.
При расчете траектории спуска схема расстыковки также учитывается. После расстыковки корабля еще есть некоторое время до включения тормозного двигателя. В это время происходит проверка всего оборудования, проводятся траекторные измерения, и уточняется точка посадки. Это последний момент, когда еще что-то можно уточнить. Затем включается тормозной двигатель. Это один из самых важных этапов спуска, поэтому он контролируется постоянно. Такие меры необходимы для того, чтобы в случае нештатной ситуации понять по какому сценарию идти дальше. При штатной отработке импульса через некоторое время происходит разделение отсеков корабля (спускаемый аппарат отделяется от бытового и приборно-агрегатного отсеков, которые затем сгорают в атмосфере).
Если при входе в атмосферу система управления спуском решает, что она не в состоянии обеспечить приземление спускаемого аппарата в точке с требуемыми координатами, то корабль «срывается» в баллистический спуск. Так как это все происходит уже в плазме (нет радиосвязи), то установить по какой траектории движется аппарат можно только после возобновления радиосвязи. Если произошел срыв на баллистический спуск, необходимо быстро уточнить предполагаемую точку посадки и передать ее поисково-спасательной службе. В случае же штатного управляемого спуска корабль еще в полете начинают «вести» специалисты ПСС и мы можем увидеть в прямом эфире спуск аппарата на парашюте и даже, если повезет, работу двигателей мягкой посадки (как на рисунке).
После этого уже можно всех поздравлять, кричать ура, открывать шампанское, обниматься и т.д. Официально баллистическая работа завершается только после получения GPS координат точки посадки. Это нужно для послеполетной оценки промаха, по которому можно оценить качество нашей работы.
Фотографии взяты с сайта: www.mcc.rsa.ru
Точность посадки космического корабля
Сверхточные посадки или "утраченные технологии" НАСА
Оригинал взят у в
В дополнение к
Оригинал взят у в
В который уже раз повторяю, что прежде чем вольно рассуждать о глубочайшей древности, где 100500 воинов невозбранно совершали лихие марш-броски по произвольно взятой местности, полезно потренироваться "на кошках" ©"Операция Ы", например на событиях всего лишь полувековой давности - "полетах американцев на Луну".
Защитнички НАСА что-то густо пошли. И месяца не прошло с , как весьма раскрученный блогер Зеленыйкот, оказавшийся на деле рыжим, выступил на тему :
"Пригласили на GeekPicnic рассказать о космических мифах. Разумеется я взял самый ходовой и популярный: миф о лунном заговоре. За час подробно разобрали наиболее часто встречающиеся заблуждения и самые распространенные вопросы: почему не видно звезд, почему развевается флаг, где скрывается лунный грунт, как смогли потерять пленки с записью первой высадки, почему не делают ракетные двигатели F1 и другие вопросы. "
Написал ему свой комментарий :
"Мелко, Хоботов!В топку опровержения "флаг дрыгается - нет звезд - фотки подделаны"!
Лучше объясните только одно: как американцы "при возвращении с Луны" со второй космической скорости совершали посадку с точностью +-5 км, недостижимой до сих пор даже с первой космической скорости, с околоземной орбиты?
Опять "утраченные технологии НАСА"? Б-г-г
"Ответа пока не получил, да и сомневаюсь что будет что-то вменяемое, это же не хиханьки-хаханьки о флаге и космической форточке.
Поясняю в чем засада. А.И. Попов в статье " " пишет: "По данным НАСА , «лунные» «Аполлоны» №№ 8,10-17 приводнились с отклонениями от расчётных точек в 2,5; 2,4; 3; 3,6; 1,8; 1; 1,8; 5,4; и 1,8 км соответственно; в среднем ± 2 км. То есть круг попадания для «Аполлонов» был якобы исключительно мал – 4 км в диаметре.
Наши проверенные «Союзы» даже сейчас, 40 лет спустя совершают посадку раз в десять менее точно илл.1), хотя траектории спуска «Аполлонов» и «Союзов» по своей физической сути одинаковы.":
подробнее см. в :
"...современная точность приземления "Союза" обеспечивается за счёт предусмотренного в 1999 году при проектировании усовершенствованного «Союза - ТМС» снижения высоты ввода в действие парашютных систем для повышения точности приземления (15–20 км по радиусу круга суммарного разброса точек посадки).
С конца 1960-х и до 21 века точность посадки "Союзов" при нормальном, штатном спуске была в пределах ± 50-60 км от расчетной точки как это и предусматривалось в 1960-х.
Естественно, бывали и нештатные ситуации, например в 1969 году приземление " " с Борисом Волыновым на борту произошло с недолетом до расчетной точки на 600 км.
До "Союзов", в эпоху "Востоков" и "Восходов" отклонения от расчетной точки бывали и покруче.
Апрель 1961 г Ю. Гагарин совершает 1 виток вокруг Земли. Из-за сбоя в системе торможения Гагарин приземлился не в запланированной области в районе космодрома Байконур, а на 1800 км западнее, в Саратовской области.
Март 1965 г. П.Беляев, А. Леонов 1 день 2 часа 2 мин первый мире выход человека в открытый космос автоматика отказала, Посадка произошла в заснеженной тайге в 200 км от Перми, далеко от населённых пунктов. Космонавты пробыли двое суток в тайге, пока их не обнаружили спасатели («На третьи сутки нас оттуда вытащили.»). Это произошло из-за того, что вертолёт не мог приземлиться поблизости. Место посадки для вертолёта было оборудовано на следующий день в 9 км от места, где приземлились космонавты. Ночёвка осуществлялась в построенном на месте посадки бревенчатом доме. Космонавты и спасатели добирались до вертолёта на лыжах"
Прямой спуск как у "Союзов" был бы из-за перегрузок несовместим с жизнью космонавтов "Аполлона" ведь они должны были бы погасить вторую космическую скорость, а более безопасный спуск по двухнырковой схеме дает разброс по точке посадки в сотни и даже тысячи километров:
То есть, если бы "Аполлоны" приводнялись с нереальной даже по сегодняшним меркам точностью по прямой однонырковой схеме, то космонавты должны были либо сгореть из-за отсутствия качественной абляционной защиты, либо умереть/получить тяжелые травмы от перегрузок.
Но многочисленная теле- кино- и фотосъемка неизменно фиксировала что будто бы спустившиеся со второй космической скорости астронавты в "Аполлонах" не просто живы, а очень даже веселенькие живчики.
И это при всем при том, что американцы в то же самое время не могли нормально запустить даже обезьянку даже на низкую околоземную орбиту см. .
Рыжий Зеленыйкот Виталий Егоров, столь рьяно защищающий миф "американцы на Луне" - платный пропагандист, специалист по связям с общественностью частной космической компании “Даурия Аэроспейс”, которая окопалась в Технопарке «Сколково» в Москве и фактически существует на американские деньги (выделено мною):
"Компания основана в 2011 году. Лицензия Роскосмоса на осуществление космической деятельности получена в 2012 году. До 2014 года имела подразделения в Германии и США. В начале 2015 года производственная деятельность была практически свернута везде кроме России. Компания занимается созданием небольших космических аппаратов (спутников) и продажей комплектующих для них. Также Dauria Aerospace привлекла инвестиции 20 миллионов долларов от венчурного фонда I2bf в 2013 году . Два своих спутника компания продала американской в конце 2015 года, тем самым получив первый доход от своей деятельности ."
"В одной из своих очередных «лекций» Егоров высокомерно бравировал, улыбаясь своей дежурной обворожительной улыбкой, тем, что американский фонд «I2BF Holdings Ltd. Цель I2BF-RNC Strategic Resources Fund» под патронажем НАСА вложил в компанию «ДАУРИЯ АЭРОСПЕЙС» 35 миллионов долларов.
Выходит, что господин Егоров не просто субъект Российской Федерации, а полноценный иностранный резидент, деятельность которого финансируется из американских фондов, с чем я и поздравляю всех добровольных российских спонсоров краудфандинга «БУМСТАРТЕР», вложивших свои кровные денежки в проект иностранной компании, который носит вполне определенный идеологический характер. "
Каталог всех статей журнала:
Добавляйтесь в друзья и подписывайтесь на обновления. Всем взаимофренд
15 июля исполнилось 40 лет миссии "Союз-Аполлон", историческому полету, который часто считают окончанием космической гонки. Впервые два корабля, построенные на противоположных полушариях, встретились и состыковались в космосе. "Союз" и "Аполлон" были уже третьим поколением космических аппаратов. К этому моменту конструкторские коллективы уже "набили шишки" на первых экспериментах, и новые корабли должны были находиться в космосе долго и выполнять новые сложные задачи. Думаю, будет интересно посмотреть, к каким техническим решениям пришли коллективы конструкторов.
Введение
Любопытно, но в изначальных планах и "Союзы" и "Аполлоны" должны были стать аппаратами второго поколения. Но в США достаточно быстро осознали, что между последним полетом "Меркурия" и первым полетом "Аполлона" пройдет несколько лет, и для того, чтобы это время не пропало зря, была запущена программа "Джемини". А СССР ответил на "Джемини" своими "Восходами" .Также, для обоих аппаратов главной целью была Луна. США не жалели денег на лунную гонку, потому что до 1966 года СССР имел приоритет во всех значимых космических достижениях. Первый спутник, первые лунные станции, первый человек на орбите и первый человек в открытом космосе - все эти достижения были советскими. Американцы изо всех сил стремились "догнать и перегнать" Советский Союз. А в СССР задача пилотируемой лунной программы на фоне космических побед затмевалась другими насущными задачами, например, надо было догонять США по количеству баллистических ракет. Пилотируемые лунные программы - это отдельный большой разговор, а здесь мы поговорим про аппараты в орбитальной конфигурации, такой, в какой они встретились на орбите 17 июля 1975 года. Также, поскольку корабль "Союз" летает много лет и претерпел множество модификаций, говоря о "Союзе", мы будем иметь в виду версии близкие по времени к полету "Союз-Аполлона".
Средства выведения
Ракета-носитель, про которую обычно редко вспоминают, выводит космический корабль на орбиту и определяет многие его параметры, главными из которых будут максимальный вес и максимальный возможный диаметр.В СССР для вывода нового корабля на околоземную орбиту решили использовать новую модификацию ракеты семейства "Р-7". На РН "Восход" заменили двигатель третьей ступени на более мощный, что увеличило грузоподъемность с 6 до 7 тонн. Корабль не мог иметь диаметр больше 3 метров, потому что в 60-х годах аналоговые системы управления не могли стабилизировать надкалиберные обтекатели.
Слева схема РН "Союз", справа - старт корабля "Союз-19" миссии "Союз-Аполлон"
В США для орбитальных полетов использовалась специально разработанная для "Аполлонов" РН "Saturn-I" В модификации -I она могла вывести на орбиту 18 тонн, а в модификации -IB - 21 тонну. Диаметр "Сатурна" превышал 6 метров, поэтому ограничения на размер космического корабля были минимальными.
Слева Saturn-IB в разрезе, справа - старт корабля "Apollo" миссии "Союз-Аполлон"
По размерам и весу "Союз" легче, тоньше и меньше "Аполлона". "Союз" весил 6,5-6,8 т. и имел максимальный диаметр 2,72 м. "Аполлон" имел максимальную массу 28 т (в лунном варианте, для околоземных миссий топливные баки были не полностью залиты) и максимальный диаметр 3,9 м.
Внешний вид
"Союз" и "Аполлон" реализовывали ставшую уже стандартной схему деления корабля на отсеки. Оба корабля имели приборно-агрегатный отсек (в США он называется сервисным модулем), спускаемый аппарат (командный модуль). Спускаемый аппарат "Союза" получился очень тесным, поэтому на корабль был добавлен бытовой отсек, который также мог использоваться как шлюзовая камера для выхода в открытый космос. В миссии "Союз-Аполлон" американский корабль также имел третий модуль, специальную шлюзовую камеру для перехода между кораблями.
"Союз" по советской традиции запускался целиком под обтекателем. Это позволяло не заботиться об аэродинамике корабля на выведении и располагать на наружной поверхности хрупкие антенны, датчики, солнечные батареи и прочие элементы. Также, бытовой отсек и спускаемый аппарат покрыты слоем космической теплоизоляции. "Аполлоны" продолжали американскую традицию - аппарат на выведении был закрыт лишь частично, носовую часть прикрывала баллистическая крышка, выполненная конструктивно вместе с системой спасения, а с хвостовой части корабль был закрыт переходником-обтекателем.
"Союз-19" в полете, съемка с борта "Аполлона". Темно-зеленое покрытие - теплоизоляция
"Аполлон", съемка с борта "Союза". На маршевом двигателе, похоже, местами вспучилась краска
"Союз" более поздней модификации в разрезе
"Аполлон" в разрезе
Форма спускаемого аппарата и теплозащита
Спуск корабля "Союз" в атмосфере, вид с земли
Спускаемые аппараты "Союза" и "Аполлона" похожи друг на друга больше, чем это было в предыдущих поколениях космических кораблей. В СССР конструкторы отказались от сферического спускаемого аппарата - при возвращении с Луны он потребовал бы очень узкого коридора входа (максимальная и минимальная высота, между которыми нужно попасть для успешной посадки), создал бы перегрузку свыше 12 g, а район посадки измерялся бы десятками, если не сотнями, километров. Конический спускаемый аппарат создавал подъемную силу при торможении в атмосфере и, поворачиваясь, менял ее направление, управляя полетом. При возвращении с земной орбиты перегрузка снижалась с 9 до 3-5 g, а при возвращении с Луны - с 12 до 7-8 g. Управляемый спуск серьезно расширял коридор входа, повышая надежность посадки, и очень серьезно уменьшал размеры района посадки, облегчая поиск и эвакуацию космонавтов.
Расчет несимметричного обтекания конуса при торможении в атмосфере
Спускаемые аппараты "Союза" и "Аполлона"
Диаметр 4 м, выбранный для "Аполлона", позволил сделать конус с углом полураствора 33°. Такой спускаемый аппарат имеет аэродинамическое качество порядка 0,45, а его боковые стенки практически не нагреваются при торможении. Но его недостатком были две точки устойчивого равновесия - "Аполлон" должен был входить в атмосферу ориентированным дном по направлению полета, потому что в случае входа в атмосферу боком, он мог перевернуться в положение "носом вперед" и погубить астронавтов. Диаметр 2,7 м для "Союза" делал такой конус нерациональным - слишком много места пропадало впустую. Поэтому был создан спускаемый аппарат типа "фара" с углом полураствора всего 7°. Он эффективно использует пространство, имеет только одну точку устойчивого равновесия, но его аэродинамическое качество ниже, порядка 0,3, а для боковых стенок требуется теплозащита.
В качестве теплозащитного покрытия использовались уже освоенные материалы. В СССР применяли фенол-формальдегидные смолы на тканевой основе, а в США - эпоксидную смолу на матрице из стеклопластика. Механизм работы был одинаковый - теплозащита обгорала и разрушалась, создавая дополнительный слой между кораблем и атмосферой, а сгоревшие частицы принимали на себя и уносили тепловую энергию.
Материал теплозащиты "Аполлона" до и после полета
Двигательная система
И "Аполлоны" и "Союзы" имели маршевые двигатели для коррекции орбиты и двигатели ориентации для изменения положения корабля в пространстве и выполнения точных маневров по стыковке. На "Союзе" система орбитального маневрирования была установлена впервые для советских космических кораблей. По каким-то причинам конструкторы выбрали не очень удачную компоновку, когда маршевый двигатель работал от одного топлива (НДМГ+АТ), а двигатели причаливания и ориентации - от другого (перекись водорода). В сочетании с тем, что на "Союзе" баки вмещали 500 кг топлива, а на "Аполлоне" 18 тонн, это привело к разнице запаса характеристической скорости на порядок - "Аполлон" мог изменить свою скорость на 2800 м/с, а "Союз" только на 215 м/с. Больший запас характеристической скорости даже недозаправленного "Аполлона" делал его очевидным кандидатом на активную роль при сближении и стыковке.
Корма "Союза-19", хорошо видны сопла двигателей
Двигатели ориентации "Аполлона" крупным планом
Система посадки
Системы посадки развивали наработки и традиции соответствующих стран. США продолжали сажать корабли на воду. После экспериментов с системами посадки "Меркуриев" и "Джемини" был выбран простой и надежный вариант - на корабле стояли два тормозных и три основных парашюта. Основные парашюты были резервированы, и безопасная посадка обеспечивалась при отказе одного из них. Такой отказ произошел при посадке "Аполлона-15", и ничего страшного не случилось. Резервирование парашютов позволило отказаться от индивидуальных парашютов астронавтов "Меркурия" и катапультных кресел "Джемини".
Схема посадки "Аполлона"
В СССР традиционно сажали корабль на сушу. Идеологически система посадки развивает парашютно-реактивную посадку "Восходов". После сброса крышки парашютного контейнера срабатывают последовательно вытяжной, тормозной и основной парашюты (на случай отказа системы установлен запасной). Корабль спускается на одном парашюте, на высоте 5,8 км сбрасывается теплозащитный экран, а на высоте ~1 м срабатывают реактивные двигатели мягкой посадки (ДМП). Система получилась интересная - работа ДМП создает эффектные кадры, но комфортность посадки изменяется в очень широком диапазоне. Если космонавтам везет, то удар о землю практически неощутим. Если нет, то корабль может чувствительно удариться о землю, а если совсем не повезет, то еще и опрокинется на бок.
Схема посадки
Совершенно нормальная работа ДМП
Дно спускаемого аппарата. Три круга сверху - ДМП, еще три - с противоположной стороны
Система аварийного спасения
Любопытно, но, идя разными путями, СССР и США пришли к одинаковой системе спасения. В случае аварии специальный твердотопливный двигатель, стоявший на самом верху ракеты-носителя, отрывал спускаемый аппарат с космонавтами и уносил его в сторону. Посадка производилась штатными средствами спускаемого аппарата. Такая система спасения оказалась самой хорошей из всех использованных вариантов - она простая, надежная и обеспечивает спасение космонавтов на всех этапах выведения. В реальной аварии она применялась один раз и спасла жизни Владимира Титова и Геннадия Стрекалова, унеся спускаемый аппарат от горящей в стартовом сооружении ракеты.
Слева направо САС "Аполлона", САС "Союза", различные версии САС "Союза"
Система терморегуляции
В обоих кораблях использовалась система терморегуляции с теплоносителем и радиаторами. Покрашенные в белый цвет для лучшего излучения тепла радиаторы стояли на сервисных модулях и даже выглядели одинаково:
Средства обеспечения ВКД
И "Аполлоны" и "Союзы" проектировали с учетом возможной необходимости внекорабельной деятельности (выхода в открытый космос). Конструкторские решения также были традиционными для стран - США разгерметизировали весь командный модуль и выходили наружу через стандартный люк, а СССР использовал бытовой отсек в качестве шлюзовой камеры.
ВКД "Аполлона-9"
Система стыковки
И "Союз" и "Аполлон" использовали стыковочное устройство типа "штырь-конус". Поскольку при стыковке активно маневрировал корабль, и на "Союзе" и на "Аполлоне" были установлены штыри. А для программы "Союз-Аполлон", чтобы никому не было обидно, разработали универсальный андрогинный стыковочный агрегат. Андрогинность означала, что могли состыковаться любые два корабля с такими узлами (а не только парные, один со штырем, другой с конусом).
Стыковочный механизм "Аполлона". Он, кстати, использовался и в программе "Союз-Аполлон", с его помощью командный модуль стыковался со шлюзовой камерой
Схема стыковочного механизма "Союза", первая версия
"Союз-19", вид спереди. Хорошо виден стыковочный узел
Кабина и оборудование
По составу оборудования "Аполлон" заметно превосходил "Союз". Прежде всего, в состав оборудования "Аполлона" конструкторы сумели добавить полноценную гиростабилизированную платформу, которая с высокой точностью хранила данные о положении и скорости корабля. Далее, командный модуль имел мощный и гибкий для своего времени компьютер, который при необходимости можно было бы перепрограммировать прямо в полете (и такие случаи известны). Интересной особенностью "Аполлона" было также отдельное рабочее место для астронавигации. Оно использовалось только в космосе и было расположено под ногами астронавтов.
Панель управления, вид с левого кресла
Панель управления. Слева расположены органы управления полетом, по центру - двигателями ориентации, сверху аварийные индикаторы, снизу связь. В правой части индикаторы топлива, водорода и кислорода и управление электропитанием
Несмотря на то, что оборудование "Союза" было проще, оно было самым продвинутым для советских кораблей. На корабле впервые появился бортовой цифровой компьютер, а в состав систем корабля входило оборудование для автоматической стыковки. Впервые в космосе использовались многофункциональные индикаторы на электронно-лучевой трубке.
Панель управления кораблей "Союз"
Система электропитания
"Аполлоны" использовали очень удобную для полетов длительностью 2-3 недели систему - топливные элементы. Водород и кислород, соединяясь, вырабатывали энергию, а полученная вода использовалась экипажем. На "Союзах" в разных версиях стояли разные источники энергии. Были варианты с топливными элементами, а для полета "Союз-Аполлон" на корабле установили солнечные батареи.Заключение
И "Союзы" и "Аполлоны" оказались по-своему очень удачными кораблями. "Аполлоны" успешно слетали к Луне и станции "Скайлэб". А "Союзы" получили крайне долгую и успешную жизнь, став основным кораблем для полетов к орбитальным станциям, с 2011 года они возят на МКС и американских астронавтов, и будут возить их, как минимум, до 2018 года.Но за этот успех была заплачена очень дорогая цена. И "Союз" и "Аполлон" стали первыми кораблями, в которых погибли люди. Что еще печальнее, если бы конструкторы, инженеры и рабочие меньше спешили и после первых успехов не перестали бы бояться космоса, то Комаров, Добровольский, Волков, Пацаев, Гриссом, Уайт и Чеффи
Электронно-вычислительные машины Центра управления и бортовая ЭВМ выдали все необходимые данные для ориентации спускаемого аппарата. Поочередно включаются и выключаются ракетные движки ориентации. Спускаемый аппарат разворачивается под нужным углом к горизонту. Теперь сопло тормозного двигателя смотрит в направлении полета. Внизу появляется Африка. Пора. В заранее рассчитанный на ЭВМ момент с точностью до долей секунды включается тормозной двигатель. Мощность этого двигателя мала, и работает он всего лишь десятки секунд. В результате его работы спускаемый аппарат замедляется примерно на 200 м/сек. Это очень незначительное уменьшение, но этого достаточно — ведь скорость стала уже меньше первой космической и под действием силы притяжения спускаемый аппарат начинает сходить с орбиты и постепенно приближаться к Земле. Сначала он движется в очень разреженной атмосфере — плотность воздуха здесь в миллиард (!) раз меньше, чем у поверхности Земли. И только поэтому спутники и орбитальные станции могут летать здесь достаточно долго. Если бы мы запустили спутник на орбиту с высотой 100 километров, то он не сделал бы даже одного оборота вокруг Земли, хотя здесь плотность воздуха в миллион раз меньше, чем у поверхности Земли. Для того чтобы летать вокруг Земли на этих высотах, нужно время от времени включать двигатель.
Итак, спускаемый аппарат, снижаясь под действием силы притяжения Земли, постепенно входит во все более плотные слои атмосферы. Чем ниже, тем больше сопротивление воздуха, тем сильнее тормозит он спускаемый аппарат, тем меньше становится скорость, тем круче становится траектория его снижения.
Однако что значит «тем меньше становится скорость»? Это ведь означает, что уменьшается кинетическая энергия аппарата. А мы знаем, что энергия не исчезает и не появляется — она лишь может переходить из одного вида в другой. В данном случае кинетическая энергия спускаемого аппарата переходит в тепловую, то есть расходуется на нагрев встречного воздуха и самого спускаемого аппарата.
Как происходит передача и превращение энергии, мы здесь рассматривать не будем. Сейчас для нас важно, что эта кинетическая энергия огромна — такая же, как у тяжелогруженого железнодорожного состава, мчащегося со скоростью 100 км/час! И почти вся эта огромная энергия должна превратиться в тепловую. Если не принять специальных мер, то одной трети ее будет достаточно, чтобы превратить весь спускаемый аппарат в пар.
В результате торможения передняя поверхность спускаемого аппарата нагревается до температуры примерно 6000°. Такую температуру будет иметь воздух у передней стенки спускаемого аппарата. Это уже не привычный нам воздух, состоящий из молекул азота, кислорода и углекислого газа, а плазма, состоящая из атомов азота, кислорода и углерода, ионов и электронов.
Вспомните таблицу температур плавления различных веществ. Найдется в ней хоть один материал, который при такой температуре останется в твердом состоянии? Нет. Все известные нам материалы при такой температуре превращаются в жидкость или даже в пар. И даже если бы мы имели материал, который не плавился бы при такой температуре, этого мало. Ведь самое главное заключается в том, чтобы возникающее при торможении огромное количество тепла не передавалось внутрь спускаемого аппарата. Какова бы ни была температура вне спускаемого аппарата, в отсеке экипажа она должна быть обычной, комнатной. Для этого стенки спускаемого аппарата должны хорошо защищать от тепла, то есть иметь малую теплопроводность. Но и это не все. Они должны быть очень прочными — ведь при торможении в плотных слоях спускаемый аппарат подвергается огромному давлению. Кроме того, нужно, чтобы стенки корабля имели возможно меньший вес, ибо на космическом корабле каждый грамм веса на счету.
Итак, материал должен иметь и высокую температуру плавления, и низкую теплопроводность, и высокую прочность, и к тому же малый удельный вес. И хотя в наше время ученые создали и создают множество самых разнообразных искусственных материалов, ни один из них не может удовлетворить одновременно всем этим требованиям.
Как же быть? Когда этот вопрос возник, ученые и инженеры начали интенсивные поиски выхода из создавшегося положения. Может быть, покрыть весь спускаемый аппарат медной обшивкой? У меди очень хорошая теплопроводность, и за счет этого тепло с передней поверхности будет отводиться на боковые и заднюю стенки спускаемого аппарата (сильно нагревается только передняя, лобовая поверхность корабля).
Но такая обшивка будет весить целую тонну, а это значит, что стартовый вес ракеты-носителя и, следовательно, тягу двигателя придется увеличить на 50 тонн. Кроме того, в этом случае почти все тепло все равно останется на корабле и постепенно пройдет внутрь спускаемого аппарата.
Было предложение делать переднюю поверхность аппарата пористой (то есть имеющей множество мельчайших дырочек) и через эти поры во время спуска продавливать холодную жидкость или выдувать газ изнутри корабля. Эта идея вообще-то неплоха, но осуществить ее трудно, так как при высоких температурах и давлениях, возникающих на передней поверхности спускаемого аппарата, поры будут засоряться, заплавляться и т. д.
Наиболее эффективный способ предложили советские ученые. Сейчас этот способ применяется при возвращении на Землю всех спускаемых аппаратов — и советских, и американских.
Ученые рассуждали примерно так. Материалов, удовлетворяющих всем четырем требованиям, в настоящее время нет, и вряд ли удастся создать их в ближайшие годы. Нет даже материала, который удовлетворял бы только первому требованию, то есть имел бы достаточно высокие температуры плавления и испарения. Но ведь главная-то задача состоит в том, чтобы температура в отсеке экипажа оставалась комнатной, то есть чтобы как можно меньше тепла прошло внутрь корабля. А этого можно добиться следующим образом.
Покроем переднюю стенку спускаемого аппарата материалом, который хотя и плавится или испаряется при такой температуре, но требует для своего плавления и испарения большого количества тепла (или, как говорят ученые, имеет большие скрытые теплоты фазовых переходов), а в расплавленном состоянии обладает малой вязкостью (легко течет). Тогда во время спуска этот материал будет нагреваться, плавиться и испаряться, а как только он расплавится, капли и пары материала будут встречным потоком воздуха сдуваться с поверхности спускаемого аппарата. При этом тепло, которое накопилось в каплях и парах при нагреве, плавлении и испарении материала, будет уноситься с аппарата вместе с каплями и парами вместо того, чтобы передаваться от них внутрь корабля.
Чтобы уменьшить теплопередачу внутрь аппарата, под слоем этого материала нужно расположить слой материала с очень низкой теплопроводностью. Прочность конструкции можно обеспечить, сделав третий слой — каркас из легких титановых сплавов, а к нему прикрепить «уносящийся» панцирь из низкотеплопроводного материала. Этот способ получил название «теплозащиты за счет уноса массы».
Именно этот способ и применяется в настоящее время на всех спускаемых аппаратах. Таким образом, во время снижения в плотных слоях атмосферы спускаемый аппарат мчится, окруженный пеленой раскаленной плазмы и капель теплозащитного материала. Эта пелена обволакивает и антенны корабля, а так как плазма не пропускает радиоволны, то прекращается связь с Землей. Но это длится всего несколько минут. Воздух так сильно тормозит корабль, что, пока он спускается со 100 километров до 30 километров, его скорость уменьшается в 56 раз! Теперь уже можно выпускать стабилизирующий парашют с диаметром купола в несколько метров, а на высоте 10 километров — основной, диаметром в несколько десятков метров. Очень просто и остроумно придумали конструкторы, как сделать, что
бы корабль встречался с поверхностью Земли мягко, совсем без удара (без толчка). Для этого с нижней стороны из аппарата выпускается штырь длиной примерно в один метр. Когда этот штырь втыкается в поверхность Земли, он автоматически включает твердотопливные двигатели мягкой посадки, сопла которых направлены вниз. В результате гасятся остатки скорости.
Почему же применяется такая сложная система спуска и посадки? Почему не тормозить спускаемый аппарат с начала и до конца с помощью ракетного двигателя? Ответ простой: это невыгодно, а для достаточно тяжелого спускаемого аппарата и просто невозможно.
Дело вот в чем. Для запуска спутника, то есть для разгона его до первой космической скорости, требуется ракета-носитель, вес которой на старте должен быть больше веса спутника примерно в 50 раз. Если мы захотим запустить спутник весом 5 тонн, то потребуется ракета весом 250 тонн. Если мы захотим вернуть спутник на Землю, мы должны затормозить его от первой космической скорости до нулевой — чтобы обеспечить мягкую посадку. А для этого потребуется такая же ракета — весом 200 тонн. Ее мы должны захватить с собой при старте корабля с Земли. Но тогда мы должны вывести на орбиту не 5 тонн груза, а уже 255 тонн. А чтобы это сделать, нужно взять ракету весом 12 700 тонн. Чтобы оторвать ракету от поверхности Земли, тяга ее на старте должна быть хотя бы немного больше ее стартового веса, то есть в данном случае примерно 13 000 тонн. А таких ракет пока нет — самая мощная современная ракета пока имеет тягу примерно 3500 тонн.
Понятно также, что и стоимость такого полета возрастает во много раз.
Таким образом, гораздо выгоднее использовать для основного торможения при посадке на Землю сопротивление воздуха. Это относится к посадке и на другие планеты, обладающие атмосферой,— такие, как Венера, Марс, Юпитер и т. п. Другое дело—посадка на небесные тела, лишенные атмосферы, — например, на Луну. Здесь уж ничего не поделаешь— тормозить можно только двигателями.
Вернемся к спуску корабля на Землю (или на другую планету, обладающую атмосферой), а именно, к моменту, когда спускаемый аппарат только что сошел с орбиты и пошел к Земле. Очень важно, насколько крутой будет траектория его полета. Даже самые тренированные космонавты погибнут, если вес их тела станет в десять—тринадцать раз больше, чем на Земле. Действительно, представьте себе, что на вас взгромоздили груз в десять раз больше вашего собственного веса, — вы будете раздавлены им. Вот в таком же положении окажутся и космонавты.
Но и чересчур пологой траектория тоже не должна быть. Иначе корабль очень долго будет лететь к Земле, в результате чего он будет слишком нагреваться и температура внутри него станет больше, чем могут выдержать космонавты.
От чего зависит крутизна траектории? Если тормозной двигатель будет включен дольше, чем нужно, — спускаемый аппарат пойдет слишком круто. Точно такой же результат получится, если сила тяги окажется больше, чем нужно. Крутизна траектории зависит также и от направления сопла двигателя во время торможения.
Особенно большое значение это имеет в случае неуправляемого — баллистического—спуска. Если спускаемый аппарат имеет форму шара, то такой корабль не обладает аэродинамическим качеством (подемкой силой). Это значит, что во время его спуска даже в плотных слоях атмосферы космонавты не имеют никакой возможности изменить траекторию. Спуск происходит по так называемой баллистической траектории (по такой траектории будет падать камень, если вы бросите его с вершины горы в горизонтальном направлении) и называется баллистическим, или неуправляемым, спуском. Вся траектория такого спуска, в том числе и место посадки, определяется уже в момент окончания работы тормозного двигателя, когда корабль только-только сошел с орбиты. Если крутизна будет задана неправильно (например, вследствие того, что тормозной двигатель проработал на несколько секунд больше или меньше, чем требовалось), спускаемый аппарат приземлится на несколько десятков и даже сотен километров ближе или дальше, чем предполагалось. А это значит, что корабль может приземлиться в горах, в тайге или в море, а не в ровной степи. Конечно, спускаемый аппарат не утонет и космонавты не погибнут, даже если корабль опустится в воду или в тайге, — у космонавтов есть с собой и рация, и сигнальные ракеты, запасы пищи и т. д., — однако это все-таки связано и с риском, и с дополнительными трудностями. Представьте, например, что будет, если они приземлятся на склон высокой и крутой горы.
Избежать этих трудностей и неприятностей можно, если придать спускаемому аппарату такую форму, которая обладает подъемной силой. Для этого форма аппарата должна быть несимметричной относительно направления полета. Именно такую форму, получившую название сегментально-конической, имеют современные спускаемые аппараты.
Когда ось спускаемого аппарата совпадает с направлением полета (угол атаки равен нулю), подъемная сила равна нулю. Изменяя угол атаки, то есть наклон спускаемого аппарата относительно оси полета, космонавты увеличивают или уменьшают тем самым подъемную силу и за счет этого могут изменять траекторию спуска и выбирать место посадки. Кроме того, таким образом можно регулировать и перегрузки.
Летит такой спускаемый аппарат сегментальной частью вперед. В этом положении сопротивление воздуха значительно больше, чем если бы он летел конической частью вперед. А чем больше сопротивление, тем быстрее тормозится корабль. Если бы аппарат летел конической частью вперед, он подошел бы к поверхности Земли со слишком большой скоростью.
Сегментально-конические спускаемые аппараты с высоты 20—30 километров опускаются на парашюте— так же, как и шарообразные.
Космические корабли «Союз»
«Союз» — наименование серии советских космических кораблей для полетов по орбите вокруг Земли; программа их разработки (с 1962 года) и запусков (с 1967 года; беспилотных модификаций — с 1966 года). Космические корабли «Союз» предназначены для решения широкого круга задач в околоземном космическом пространстве: отработки процессов автономной навигации, управления, маневрирования, сближения и стыковки; изучения воздействий условий длительного космического полета на организм человека; проверки принципов использования пилотируемых кораблей для исследований Земли в интересах народного хозяйства и выполнения транспортных операций для связи с орбитальными станциями; проведения научно-технических экспериментов в космическом пространстве и другого.
Масса полностью заправленного и укомплектованного корабля от 6,38 т (первоначальные варианты) до 6,8 т, численность экипажа 2 человека (3 человека — в модификациях до 1971 года), максимально достигнутая продолжительность автономного полета 17,7 суток (с экипажем 2 человека), длина (по корпусу) 6,98-7,13 м, диаметр 2,72 м, размах панелей солнечных батарей 8,37 м, объем двух жилых отсеков по гермокорпусу 10,45 м3, свободный — 6,5 м3. Космический корабль «Союз» состоит из трех основных отсеков, которые механически соединяются между собой и разделяются с помощью пиротехнических устройств. В состав корабля входят: система ориентации и управления движением в полете и при спуске; система двигателей причаливания и ориентации; сближающе-корректирующая двигательная установка; системы радиосвязи, электропитания, стыковки, радионаведения и обеспечения сближения и причаливания; система приземления и мягкой посадки; система жизнеобеспечения; система управления бортовым комплексом аппаратуры и оборудования.

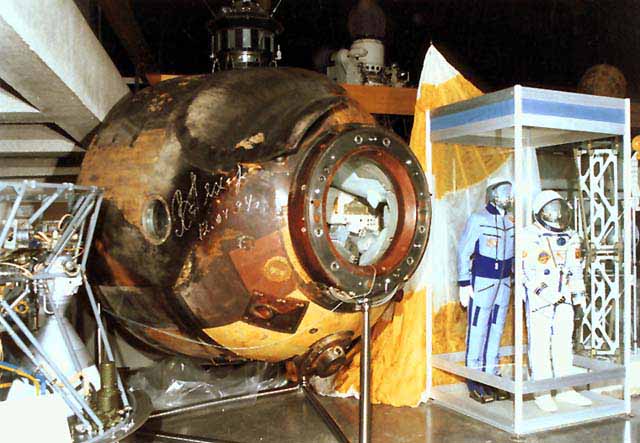

Спускаемый аппарат — масса 2,8 т, диаметр 2,2 м, длина 2,16 м, объем по внутренним обводам обитаемого отсека 3,85 м3, — служит для размещения экипажа на участке выведения «Союза» на орбиту, при управлении корабля в полете по орбите, во время спуска в атмосфере, парашютирования, приземления. Герметичный корпус спускаемого аппарата, выполненный из алюминиевого сплава, имеет коническую форму, в нижних и верхних частях переходящую в сферу. Для удобства монтажа аппаратуры и оборудования внутри спускаемого аппарата лобовая часть корпуса выполнена съемной. Снаружи корпус имеет теплоизоляцию, конструктивно состоящую из лобового экрана (отстреливаемого на участке парашютирования), боковой и донной теплозащиты, форма аппарата и положение центра масс обеспечивают управляемый спуск с аэродинамическим качеством (~0,25). В верхней части корпуса имеется люк (диаметр «в свету» 0,6 м) для сообщения с обитаемым орбитальным отсеком и выхода экипажа из спускаемого аппарата после приземления. Спускаемый аппарат оснащен тремя иллюминаторами, из которых два имеют трехстекольную конструкцию и один — двухстекольную (в месте установки визира-ориентатора). В корпусе размещены два герметичных, закрытых отстреливаемыми крышками парашютных контейнера. На лобовой части корпуса установлены 4 двигателя мягкой посадки. Скорость приземления на основной парашютной системе с учетом импульса двигателей мягкой посадки не более 6 м/с. Спускаемый аппарат рассчитан па посадку в любое время года на грунты различного типа (в т. ч. скальные) и открытые водоемы. При посадке на водоемы экипаж может находиться в аппарате «на плаву» до 5 суток.
В спускаемом аппарате размещены пульт космонавтов, ручки управления космическим кораблем, приборы и оборудование основных и вспомогательных систем корабля, контейнеры для возвращаемой научной аппаратуры, резервный запас (продукты, снаряжение, медикаменты и другое), обеспечивающий жизнедеятельность экипажа в течение 5 суток после приземления, средства радиосвязи и пеленгации на участках спуска и после посадки и т.д. Внутри корпус и оборудование спускаемого аппарата покрыты теплоизоляцией в сочетании с декоративной обшивкой. При выведении «Союза» на орбиту, спуске на Землю, проведении операций по стыковке и расстыковке члены экипажа находятся в скафандрах (введены после 1971 года). Для обеспечения полета по программе ЭПАС в спускаемом аппарате был предусмотрен пульт управления совместимыми (работающими на одинаковых частотах) радиостанциями и внешними огнями, а для передачи цветного телевизионного изображения были установлены специальные светильники.
Обитаемый орбитальный (бытовой) отсек — масса 1,2-1,3 т, диаметр 2,2 м, длина (со стыковочным агрегатом) 3,44 м, объем по внутренним обводам герметичного корпуса 6,6 м3, свободный объем 4 м3 — используется в качестве рабочего отсека при проведении научных экспериментов, для отдыха экипажа, перехода его в другой космический корабль и для выхода в космическое пространство (выполняет роль шлюзовой камеры). Герметичный корпус орбитального отсека, выполненный из магниевого сплава, представляет собой две полусферические оболочки диаметром 2,2 м, соединенные цилиндрической вставкой высотой 0,3 м. Отсек имеет два обзорных иллюминатора. В корпусе расположены два люка, один из которых соединяет орбитальный отсек с спускаемым аппаратом, а другой (диаметр «в свету» 0,64 м) служит для посадки экипажа в космический корабль на стартовой позиции и для выхода в космос. В отсеке расположены пульт управления, приборы и агрегаты основных и вспомогательных систем корабля, бытовое оборудование, научная аппаратура. При отработке и обеспечении стыковки автоматических и пилотируемых модификаций космических кораблей в случае использования их в качестве транспортных кораблей в верхней части орбитального отсека устанавливается стыковочный агрегат, выполняющий следующие функции: поглощение (демпфирование) энергии соударения кораблей; первичную сцепку; выравнивание и стягивание кораблей; жесткое соединение конструкций кораблей (начиная с «Союз-10» — с созданием герметичного стыка между ними); расстыковку и разделение космических кораблей. В корабле «Союз» нашли применение три типа стыковочных устройств:
первый, выполненный по схеме «штырь-конус»; второй, также выполненный по этой схеме, но с созданием герметичного стыка между состыковавшимися кораблями для обеспечения перехода экипажа из одного корабля в другой;
(третий в эксперименте по программе ЭПАС), представляющий собой новое, технически более совершенное устройство — андрогинный периферийный агрегат стыковки (АПАС). Конструктивно стыковочное устройство первых двух типов состоит из двух частей: активного стыковочного агрегата, устанавливаемого на одном из кораблей и снабженного механизмом для осуществления всех действий по стыковке, и пассивного стыковочного агрегата, устанавливаемого на другом космическом корабле.
Приборно-агрегатный отсек массой 2,7-2,8 т предназначен для размещения аппаратуры и оборудования основных систем космического корабля, обеспечивающих орбитальный полет. Он состоит из переходной, приборной и агрегатной секций. В переходной секции, выполненной в виде форменной конструкции, соединяющей спускаемый аппарат с приборной секцией, установлено 10 двигателей причаливания и ориентации с тягой 100 Н каждый, топливные баки и система подачи однокомпонентного топлива (перекиси водорода). Герметичная приборная секция объемом 2,2 м3, имеет форму цилиндра диаметром 2,1 м, высотой 0,5 м с двумя съемными крышками. В приборной секции размещены приборы систем ориентации и управления движением, управления бортовым комплексом аппаратуры и оборудования корабля, радиосвязи с Землей и программно-временного устройства, телеметрии, единого электропитания. Корпус агрегатной секции выполнен в виде цилиндрической оболочки, переходящей в коническую и заканчивающейся базовым шпангоутом, предназначенным для установки корабля на ракету-носитель. Снаружи агрегатной секции расположен большой радиатор-излучатель системы терморегулирования, 4 двигателя причаливания и ориентации, 8 двигателей ориентации. В агрегатной секции размещена сближающе-корректирующая двигательная установка КТДУ-35, состоящая из основного и дублирующего двигателей с тягой по 4,1 кН, топливных баков и системы подачи двухкомпонентного топлива. Около базового шпангоута установлены антенны радиосвязи и телеметрии, ионные датчики системы ориентации и часть батарей системы единого электропитания корабля. Солнечные батареи (на кораблях, используемых в качестве транспортных кораблей для обслуживания орбитальных станций «Салют», не устанавливаются) выполнены в виде двух «крыльев» из 3-4 створок каждое. На концевых створках батарей размещены антенны радиосвязи, телеметрии и цветные бортовые огни ориентации (в эксперименте по программе ЭПАС).
Все отсеки космического корабля снаружи закрыты экранно-вакуумной теплоизоляцией зеленого цвета. При выведении на орбиту — на участке полета в плотных слоях атмосферы корабль закрыт сбрасываемым головным обтекателем, оснащенным двигательной установкой системы аварийного спасения.
Система ориентации и управления движением корабля может работать как в автоматическом режиме, так и в режиме ручного управления. Бортовая аппаратура получает энергию от централизованной системы электропитания, включающей солнечные, а также автономные химические батареи и буферные батареи. После стыковки космического корабля с орбитальной станцией солнечные батареи могут использоваться в общей системе электропитания.
Система жизнеобеспечения включает блоки регенерации атмосферы спускаемого аппарата и орбитального отсека (близкой по своему составу воздуху Земли) и терморегулирования, запасы пищи и воды, ассенизационно-санитарное устройство. Регенерация обеспечивается веществами, поглощающими углекислый газ с одновременным выделением кислорода. Специальные фильтры поглощают вредные примеси. На случай возможной аварийной разгерметизации жилых отсеков для экипажа предусмотрены скафандры. При работе в них условия для жизнедеятельности создаются подачей в скафандр воздуха от бортовой системы наддува.
Система терморегулирования поддерживает температуру воздуха в жилых отсеках в пределах 15-25 °С и относит. влажность в пределах 20-70%; температуру газа (азот) в приборной секции 0-40°С.
Комплекс радиотехнических средств предназначен для определения параметров орбиты космического корабля, приема команд с Земли, двухсторонней телефонной и телеграфной связи с Землей, передачи на Землю телевизионных изображений обстановки в отсеках и внешней обстановки, наблюдаемой ТВ камерой.
За 1967 — 1981 гг. выведено на орбиту искусственного спутника Земли 38 пилотируемых космических кораблей «Союз».
«Союз-1», пилотируемый В.М.Комаровым, был запущен 23.4.1967 с целью испытаний корабля и отработки систем и элементов его конструкции. При спуске (на 19-м витке) «Союз-1» благополучно прошел участок торможения в плотных слоях атмосферы и погасил первую космическую скорость. Однако вследствие ненормальной работы парашютной системы на высоте ~7 км спускаемый аппарат снижался с большой скоростью, что привело к гибели космонавта.
Космический корабль «Cоюз-2» (беспилотный) и «Союз-3» (пилотируемый Г.Т.Береговым) совершили совместный полет для проверки работы систем и конструкции, отработки сближения и маневрирования. По окончании совместных экспериментов корабли совершили управляемый спуск с использованием аэродинамического качества.
На кораблях «Союз-6», «Союз-7», «Союз-8» проведен групповой полет. Выполнена программа научно-технических экспериментов, включая испытания способов сварки и резки металлов в условиях глубокого вакуума и невесомости, проведены отработка навигационных операций, взаимное маневрирование, осуществлены взаимодействие кораблей между собой и с наземными командно-измерительными пунктами, одновременное управление полетом трех космических кораблей.
Для кораблей «Союз-23» и «Союз-25» была запланирована стыковка с орбитальной станцией типа «Салют». Вследствие неправильной работы аппаратуры измерения параметров относительного движения (корабль «Союз-23»), отклонения от заданного режима работы на участке ручного причаливания («Союз-25») стыковка не состоялась. На этих кораблях проводилась отработка маневрирования, сближения с орбитальными станциями типа «Салют».
В ходе длительных космических полетов проведен большой комплекс исследований Солнца, планет и звезд в широком диапазоне спектра электромагнитных излучений. Впервые («Союз-18») выполнено комплексное фото- и спектрографическое исследование полярных сияний, а также редкого явления природы — серебристых облаков. Проведены комплексные исследования реакций организма человека на действия факторов длительного космического полета. Испытаны различные средства профилактики неблагоприятного действия невесомости.
В ходе 3-месячного полета «Союз-20» совместно с «Салютом-4» проводились ресурсные испытания.
На базе космических кораблей «Союз» созданы грузовой транспортный космический корабль ГТК «Прогресс», а на основе опыта эксплуатации кораблей «Союз» — существенно модернизированный корабль «Союз Т».
Запуски космических кораблей «Союз» осуществлялись 3-ступенчатой ракетой-носителем «Союз».
Программа космических кораблей «Союз».
Космический корабль «Союз-1». Космонавт — В.М.Комаров. Позывной — «Рубин». Запуск — 23.04.1967 г., посадка — 24.04.1967 г. Цель — испытание нового корабля. Планировалась стыковка с кораблем «Союз-2» с тремя космонавтами на борту, переход через открытый космос двух космонавтов, и посадка уже с тремя космонавтами на борту. Из-за отказа ряда систем на корабле «Союз-1» запуск «Союз-2» был отменен.(Эта программа была выполнена в 1969 году кораблем
«Союз-4» и «Союз-5»). При возвращении на Землю из-за нерасчетной работы парашютной системы космонавт Владимир Комаров погиб.
Космический корабль «Союз-2» (беспилотный). Запуск — 25.10.1968 г., посадка — 28.10.1968 г. Цель: проверка доработанной конструкции корабля, проведение совместных экспериментов с пилотируемым «Союз-3» (сближение и маневрирование).
Космический корабль «Союз-3». Космонавт — Г.Т.Береговой. Позывной — «Аргон». Запуск — 26.10.1968 г., посадка — 30.10.1968 г. Цель: проверка доработанной конструкции корабля, сближение и маневрирование с беспилотным «Союз-2».
Космический корабль «Союз-4». Первая стыковка на орбиту двух пилотируемых кораблей — создание первой экспериментальной орбитальной станции. Командир — В.А.Шаталов. Позывной — «Амур». Запуск — 14.01.1969 г. 16.01. 1969 г. в ручном режиме состыковался с пассивным кораблем «Союз-5» (масса связки двух кораблей — 12924 кг), из которого два космонавта А.С.Елисеев и Е.В.Хрунов перешли через открытый космос в «Союз-4» (время пребывания в открытом космосе — 37 минут). Через 4,5 часа корабли расстыковались. Посадка — 17.01.1969 г. с космонавтами В.А.Шаталовым, А.С.Елисеевым, Е.В.Хруновым.
Космический корабль «Союз-5». Первая стыковка на орбите двух пилотируемых кораблей — создание первой экспериментальной орбитальной станции. Командир — Б.В.Волынов, члены экипажа: А.С.Елисеев, Е.В.Хрунов. Позывной — «Байкал». Запуск — 15.01.1969 г. 16.01.1969 г. состыковался с активным кораблем «Союз-4» (масса связки — 12924 кг), затем А.С.Елисеев и Е.В.Хрунов через открытый космос перешли в «Союз-4» (время пребывания в открытом космосе — 37 минут). Через 4,5 часа корабли расстыковались. Посадка — 18.01.1969 г. с космонавтом Б.В.Волыновым.
Космический корабль «Союз-6». Выполнение первого в мире технологического эксперимента. Групповое взаимное маневрирование двух и трех космических кораблей (С кораблями «Союз-7» и «Союз-8»). Экипаж: командир Г.С.Шонин и бортинженер В.Н.Кубасов. Позывной — «Антей». Запуск — 11.10.1969 г. Посадка — 16.10.1969 г.
Космический корабль «Союз-7». Выполнение группового взаимного маневрирования двух и трех кораблей («Союз-6» и «Союз-8»). Экипаж: командир А.В.Филипченко, члены экипажа: В.Н.Волков, В.В.Горбатко. Позывной — «Буран». Запуск — 12.10.1969 г., посадка — 17.10.1969 г.
Космический корабль «Союз-8». Групповое взаимное маневрирование двух и трех кораблей («Союз-6» и «Союз-7»). Экипаж: командир В.А.Шаталов, бортинженер А.С.Елисеев. Позывной — «Гранит». Запуск — 13.10.1969 г., посадка — 18.10.1969 г.
Космический корабль «Союз-9». Первый длительный полет (17,7 суток). Экипаж: командир А.Г.Николаев, бортинженер — В.И.Севастьянов. Позывной — «Сокол». Запуск — 1.06.1970 г., посадка — 19.06.1970 г.
Космический корабль «Союз-10». Первая стыковка с орбитальной станцией «Салют». Экипаж: командир В.А.Шаталов, члены экипажа: А.С.Елисеев, Н.Н.Рукавишников. Позывной — «Гранит». Запуск — 23.04.1971 г. Посадка — 25.04.1971 г. Выполнена стыковка с орбитальной станцией «Салют»(24.04.1971 г.), но экипаж не смог открыть переходные люки в станцию, 24.04.1971 г. космический корабль отделился от орбитальной станции и возвратился досрочно.
Космический корабль «Союз-11». Первая экспедиция на орбитальную станцию «Салют». Экипаж: командир Г.Т.Добровольский, члены экипажа: В.Н.Волков, В.И.Пацаев. Запуск — 6.06.1971 г. 7.06.1971 г. корабль состыковался с орбитальной станцией «Салют». 29.06.1971 г. «Союз-11» отстыковался от орбитальной станции. 30.06.1971 г. — осуществлена посадка. Из-за разгерметизации спускаемого аппарата на большой высоте все члены экипажа погибли (полет осуществлялся без скафандров).
Космический корабль «Союз-12». Проведение испытаний усовершенствованных бортовых систем корабля. Проверка системы спасения экипажа в случае аварийной разгерметизации. Экипаж: командир В.Г.Лазарев, бортинженер О.Г.Макаров. Позывной — «Урал». Запуск — 27.09.1973 г., посадка — 29.09.1973 г.
Космический корабль «Союз-13». Выполнение астрофизических наблюдений и спектрографирования в ультрафиолетовом диапазоне с помощью системы телескопов «Орион-2» участков звездного неба. Экипаж: командир П.И.Климук, бортинженер В.В.Лебедев. Позывной — «Кавказ». Запуск — 18.12.1973 г., посадка — 26.12.1973 г.
Космический корабль «Союз-14». Первая экспедиция на орбитальную станцию «Салют-3». Экипаж: командир П.Р.Попович, бортинженер Ю.П.Артюхин. Позывной — «Беркут». Запуск — 3.07.1974 г., стыковка с орбитальной станцией — 5.07.1974 г., отделение — 19.07.1974 г., посадка — 19.07.1974 г.
Космический корабль «Союз-15». Экипаж: командир Г.В.Сарафанов, бортинженер Л.С.Демин. Позывной — «Дунай». Запуск — 26.08.1974 г., посадка 28.08.1974 г. Планировалась стыковка с орбитальной станцией «Салют-3» и продолжение научных исследований на ее борту. Стыковка не состоялась.
Космический корабль «Союз-16». Испытание бортовых систем модернизированного корабля «Союз» в соответствии с программой ЭПАС. Экипаж: командир А.В.Филипченко, бортинженер Н.Н.Рукавишников. Позывной — «Буран». Запуск — 2.12.1974 г., посадка — 8.12.1974 г.
Космический корабль «Союз-17». Первая экспедиция на орбитальную станцию «Салют-4». Экипаж: командир А.А.Губарев, бортинженер Г.М.Гречко. Позывной — «Зенит». Запуск — 11.01.1975 г., стыковка с орбитальной станцией «Салют-4» — 12.01.1975 г., отделение и мягкая посадка — 9.02.1975 г.
Космический корабль «Союз-18-1». Суборбитальный полет. Экипаж: командир В.Г.Лазарев, бортинженер О.Г.Макаров. Позвной — не зарегистрирован. Запуск и посадка — 5.04.1975 г. Планировалось продолжение научных исследований на орбитальной станции «Салют-4». Из-за отклонений в работе 3-й ступени ракеты-носителя, была выдана команда на прекращение полета. Космический корабль совершил посадку в нерасчетном районе юго-западнее г.Горно-Алтайска
Космический корабль «Союз-18». Вторая экспедиция на орбитальную станцию «Салют-4». Экипаж: командир П.И.Климук, бортинженер В.И.Севастьянов. Позывной — «Кавказ». Запуск — 24.05.1975 г., стыковка с орбитальной станцией «Салют-4» — 26.05.1975 г., отделение, спуск и мягкая посадка — 26.07.1975 г.

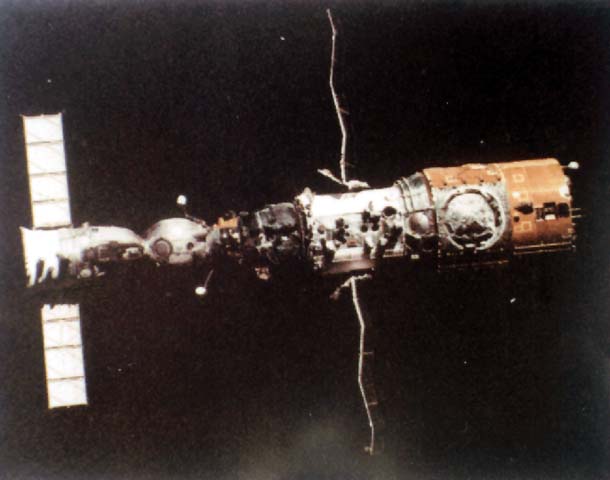

Космический корабль «Союз-19». Первый полет по советско-американской программе ЭПАС. Экипаж: командир — А.А.Леонов, бортинженер В.Н.Кубасов. Позывной — «Союз». Запуск — 15.07.1975 г., 17.07.1975 г. —
стыковка с американским космическим кораблем «Аполлон». 19.07.1975 г. корабли расстыковались, выполняя эксперимент «Солнечное затмение», затем (19.07) осуществлена повторная стыковка и окончательная расстыковка двух космических кораблей. Посадка — 21.07.1975 г. Во время совместного полета осуществлялись взаимные переходы космонавтов и астронавтов, выполнена большая научная программа.
Космический корабль «Союз-20». Беспилотный. Запуск — 17.11.1975 г., стыковка с орбитальной станцией «Салют-4» — 19.11.1975 г., отделение, спуск и посадка — 16.02.1975 г. Осуществлялись ресурсные испытания бортовых систем корабля.
Космический корабль «Союз-21». Первая экспедиция на орбитальную станцию «Салют-5». Экипаж: командир Б.В.Волынов, бортинженер В.М.Жолобов. Позывной — «Байкал». Запуск — 6.07.1976 г., стыковка с орбитальной станцией «Салют-5» — 7.07.1976 г., расстыковка, спуск и посадка — 24.08.1976 г.
Космический корабль «Союз-22». Отработка принципов и методов многозонального фотографирования участков земной поверхности. Экипаж: командир В.Ф.Быковский, бортинженер В.В.Аксенов. Позывной — «Ястреб». Запуск — 15.09.1976 г., посадка — 23.09.1976 г.
Космический корабль «Союз-23». Экипаж: командир В.Д.Зудов, бортинженер В.И.Рождественский. Позывной — «Радон». Запуск — 14.10.1976 г. Посадка — 16.10.1976 г. Планировалась работа на орбитальной станции «Салют-5». Из-за нерасчетного режима работы системы сближения космических кораблей стыковка с «Салют-5» не состоялась.
Космический корабль «Союз-24». Вторая экспедиция на орбитальную станцию «Салют-5». Экипаж: командир В.В.Горбатко, бортинженер Ю.Н.Глазков. Позывной — «Терек». Запуск — 7.02.1977 г. Стыковка с орбитальной станцией «Салют-5» — 8.02.1976 г. Расстыковка, спуск и посадка — 25.02.1977 г.
Космический корабль «Союз-25». Экипаж: командир В.В.Коваленок, бортинженер В.В.Рюмин. Позывной — «Фотон». Запуск — 9.10.1977 г. Посадка — 11.10.1977г. Планировалась стыковка с новой орбитальной станцией «Салют-6» и осуществление на ней программы научных исследований. Стыковка не состоялась.
Космический корабль «Союз-26». Доставка экипажа 1-й основной экспедиции на орбитальную станцию «Салют-6». Экипаж: командир Ю.В.Романенко, бортинженер Г.М.Гречко. Запуск — 10.12.1977 г. Стыковка с «Салют-6» — 11.12.1977 г. Расстыковка, спуск и посадка — 16.01.1978 г. с экипажем 1-й экспедиции посещения в составе: В.А.Джанибеков, О.Г.Макаров (впервые произошел обмен космическими кораблями, входящими в комплекс «Салют-6»).
Космический корабль «Союз-27». Доставка на орбитальную станцию «Салют-6» 1-й экспедиции посещения. Экипаж: командир В.А.Джанибеков, бортинженер О.Г.Макаров. Запуск — 10.01.1978 г. Стыковка с орбитальной станцией «Салют-6» — 11.01.1978 г. Отделение, спуск и посадка 16.03.1978 г. с экипажем 1-й основной экспедиции в составе: Ю.В.Романенко, Г.М.Гречко.
Космический корабль «Союз-28». Доставка на орбитальную станцию «Салют-6» 1-го международного экипажа (2-й экспедиции посещения). Экипаж: командир — А.А.Губарев, космонавт-исследователь — гражданин Чехословакии В.Ремек. Запуск — 2.03.1978 г. Стыковка с «Салют-6» — 3.03.1978 г. Расстыковка, спуск и посадка — 10.03.1978 г.
Космический корабль «Союз-29». Доставка на орбитальную станцию «Салют-6» экипажа 2-й основной экспедиции. Экипаж: командир — В.В.Коваленок, бортинженер — А.С.Иванченков. Запуск — 15.06.1978 г. Стыковка с «Салют-6» — 17.06.1978 г. Расстыковка, спуск и посадка 3.09.1978 г. с экипажем 4-й экспедиции посещения в составе: В.Ф.Быковский, З.Йен (ГДР).
Космический корабль «Союз-30». Доставка на орбитальную станцию «Салют-6» и возвращение экипажа 3-й экспедиции посещения (второго международного экипажа). Экипаж: командир П.И.Климук, космонавт-исследователь, гражданин Польши М.Гермашевский. Запуск — 27.06.1978 г. Стыковка с «Салют-6» — 28.06.1978 г. Расстыковка, спуск и посадка — 5.07.1978 г.
Космический корабль «Союз-31». Доставка на орбитальную станцию «Салют-6» экипажа 4-й экспедиции посещения (3-го международного экипажа). Экипаж: командир — В.Ф.Быковский, космонавт-исследователь, гражданин ГДР З.Йен. Запуск — 26.08.1978 г. Стыковка с орбитальной станцией «Салют-6» — 27.08.1978 г. Расстыковка, спуск и посадка — 2.11.1978 г. с экипажем 2-й основной экспедиции в составе: В.В.Коваленок, А.С.Иванченков.
Космический корабль «Союз-32». Доставка на орбитальную станцию «Салют-6» 3-й основной экспедиции. Экипаж: командир В.А.Ляхов, бортинженер В.В.Рюмин. Запуск — 25.02.1979 г. Стыковка с «Салют-6» — 26.02.1979 г. Расстыковка, спуск и приземление 13.06.1979 г. без экипажа в автоматическом режиме.
Космический корабль «Союз-33». Экипаж: командир Н.Н.Рукавишников, космонавт-исследователь, гражданин Болгарии Г.И.Иванов. Позывной — «Сатурн». Запуск — 10.04.1979 г. 11.04.1979 г. в связи с отклонениями от штатного режима в работе сближающе-корректирующей установки стыковка с орбитальной станцией «Салют-6» отменена. 12.04.1979 г. корабль совершил спуск и посадку.
Космический корабль «Союз-34». Запуск 6.06.1979 г. без экипажа. Стыковка с орбитальной станцией «Салют-6» — 8.06.1979 г. 19.06.1979г. расстыковка, спуск и посадка с экипажем 3-й основной экспедиции в составе: В.А.Ляхов, В.В.Рюмин. (Спускаемый аппарат экспонируется в ГМИК им.К.Э.Циолковского).
Космический корабль «Союз-35». Доставка на орбитальную станцию «Салют-6» 4-й основной экспедиции. Экипаж: командир Л.И.Попов, бортинженер В.В.Рюмин. Запуск — 9.04.1980 г. Стыковка с «Салют-6» — 10.04.1980 г. Расстыковка, спуск и посадка 3.06.1980 г. с экипажем 5-й экспедиции посещения (4-го международного экипажа в составе: В.Н.Кубасов, Б.Фаркаш.
Космический корабль «Союз-36». Доставка на орбитальную станцию «Салют-6» экипажа 5-й экспедиции посещения (4-го международного экипажа). Экипаж: командир В.Н.Кубасов, космонавт-исследователь, гражданин Венгрии Б.Фаркаш. Запуск — 26.05.1980 г. Стыковка с «Салют-6» — 27.05.1980 г. Расстыковка, спуск и посадка 3.08.1980 г. с экипажем 7-й экспедиции посещения в составе: В.В.Горбатко, Фам Туан (Вьетнам).
Космический корабль «Союз-37». Доставка на орбитальную станцию экипажа 7-й экспедиции посещения (5-го международного экипажа). Экипаж: командир В.В.Горбатко, космонавт-исследователь, гражданин Вьетнама Фам Туан. Запуск — 23.07.1980 г. Стыковка с «Салют-6» — 24.07.1980 г. Расстыковка, спуск и посадка — 11.10.1980 г. с экипажем 4-й основной экспедиции в составе: Л.И.Попов, В.В.Рюмин.
Космический корабль «Союз-38». Доставка на орбитальную станцию «Салют-6» и возвращение экипажа 8-й экспедиции посещения (6-го международного экипажа). Экипаж: командир Ю.В.Романенко, космонавт-исследователь, гражданин Кубы М.А.Тамайо. Запуск — 18.09.1980 г. Стыковка с «Салют-6» — 19.09.1980 г. Расстыковка, спуск и посадка 26.09.1980г.
Космический корабль «Союз-39». Доставка на орбитальную станцию «Салют-6» и возвращение 10-й экспедиции посещения (7-го международного экипажа). Экипаж: командир В.А.Джанибеков, космонавт-исследователь, гражданин Монголии Ж.Гуррагча. Запуск — 22.03.1981 г. Стыковка с «Салют-6» — 23.03.1981 г. Расстыковка, спуск и посадка — 30.03.1981 г.
Космический корабль «Союз-40». Доставка на орбитальную станцию «Салют-6» и возвращение экипажа 11-й экспедиции посещения (8-го международного экипажа). Экипаж: командир Л.И.Попов, космонавт-исследователь, гражданин Румынии Д.Прунариу. Запуск — 14.05.1981 г. Стыковка с «Салют-6» — 15.05.1981 г. Расстыковка, спуск и посадка 22.05.1981 г.
Так ли просто засунуть человека в банку или об устройстве пилотируемых космических кораблей 3 января, 2017
Космический корабль. Наверняка многие из вас, услышав это словосочетание, представляют себе нечто огромное, сложное и густонаселенное, целый город в космосе. Так когда-то представлял себе космические корабли и я, да и многочисленные фантастические фильмы и книги этому активно способствуют.
Наверное, это хорошо, что авторов фильмов ограничивает только фантазия в отличие от инженеров-конструкторов космической техники. Хотя бы в кино мы можем насладиться гигантскими объемами, сотнями отсеков и тысячами человек экипажа...
Настоящий космический корабль размерами вовсе не впечатляет:
На фотографии советский космический корабль Союз-19, снятый американскими астронавтами из корабля Аполлон. Видно, что корабль довольно маленький, а учитывая, что обитаемый объем занимает далеко не весь корабль, очевидно, что там должно быть довольно тесно.
Оно и не удивительно: большие размеры - это большая масса, а масса - враг номер один в космонавтике. Поэтому конструкторы космических кораблей стараются сделать их как можно легче, нередко, в ущерб комфорту экипажа. Обратите внимание, как тесно в корабле Союз:
Американские корабли в этом плане особо не отличаются от русских. Например, вот фотография Эда Уайта и Джима Мак-Дивита в космическом корабле Джемини.
Хоть какой-то свободой передвижений могли похвастаться разве что экипажи кораблей Спейс Шаттл. В их распоряжении были два относительно просторных отсека.
Полетная палуба (фактически кабина управления):
Средняя палуба (это бытовой отсек со спальными местами, туалетом, кладовой и шлюзовой камерой):
Аналогичный по габаритам и планировке советский корабль Буран, к сожалению, ни разу не летал в пилотируемом режиме, как и ТКС, который до сих пор обладает рекордным обитаемым объемом среди всех когда-либо проектировавшихся кораблей.
Но обитаемый объем - далеко не единственное требование, предъявляемое космическому кораблю. Доводилось мне слышать высказывания наподобие такого: "Засунули человека в алюминиевую банку и отправили крутиться вокруг Земли-матушки". Данная фраза, конечно же, некорректна. Так чем же космический корабль отличается от простой металлической бочки?
А тем, что космический корабль должен:
- Обеспечивать экипажу пригодную для дыхания газовую смесь,
- Удалять из обитаемого объема выдыхаемые экипажем углекислый газ и пары воды,
- Обеспечивать приемлемый для экипажа температурный режим,
- Иметь герметичный объем, достаточный для жизнедеятельности экипажа,
- Обеспечивать возможность управления ориентацией в пространстве и (опционально) возможность осуществления орбитальных маневров,
- Иметь необходимые для жизнедеятельности экипажа запасы пищи и воды,
- Обеспечивать возможность безопасного возврата экипажа и грузов на землю,
- Быть как можно легче,
- Иметь систему аварийного спасения, позволяющую вернуть экипаж на землю при аварийной ситуации на любом этапе полета,
- Быть очень надежным. Любой один отказ оборудования не должен приводить к отмене полета, любой второй отказ не должен угрожать жизни экипажа.
Как видите, это уже не простая бочка, а сложный технологичный аппарат, напичканный множеством разнообразной аппаратуры, имеющий двигатели и запас топлива к ним.
Вот для примера макет советского космического корабля первого поколения Восток.
Он состоит из герметичной сферической капсулы и конического приборно-агрегатного отсека. Такую компоновку, при которой большинство приборов вынесено в отдельный негерметичный отсек, имеют почти все корабли. Это необходимо для экономии массы: при размещении всех приборов в герметичном отсеке, этот отсек получился бы довольно большим, а поскольку ему нужно удерживать внутри себя атмосферное давление и выдерживать значительные механические и тепловые нагрузки во время входа в плотные слои атмосферы при спуске на землю, стенки его должны быть толстыми, прочными, что делает всю конструкцию очень тяжелой. А негерметичному отсеку, который при возврате на землю отделится от спускаемого аппарата и сгорит в атмосфере, прочные тяжелые стенки не нужны. Спускаемый аппарат без лишних при возврате приборов получается меньше и соответственно легче. Сферическая форма ему придается тоже для уменьшения массы, ведь из всех геометрических тел одинакового объема сфера имеет самую маленькую площадь поверхности.
Единственный космический корабль, где вся аппаратура была помещена в герметичную капсулу, - американский Меркурий. Вот его фото в ангаре:
В этой капсуле мог поместиться один человек и то с трудом. Поняв неэффективность такой компоновки, американцы свою следующую серию кораблей Джемини делали уже с отделяемым негерметичным приборно-агрегатным отсеком. На фотографии это задняя часть корабля белого цвета:
Кстати, в белый цвет этот отсек покрашен не просто так. Дело в том, что стенки отсека пронизаны множеством трубок, по которым циркулирует вода. Это система отвода избыточного тепла, получаемого от Солнца. Вода забирает тепло изнутри обитаемого отсека и отдает его на поверхность приборно-агрегатного отсека, откуда тепло излучается в пространство. Чтобы эти радиаторы меньше грелись под прямыми солнечными лучами, их покрасили в белый цвет.
На кораблях Восток радиаторы были расположены на поверхности конического приборно-агрегатного отсека и закрывались заслонками, похожими на жалюзи. Открывая разное количество заслонок, можно было регулировать теплоотдачу радиаторов, а значит и температурный режим внутри корабля.
На кораблях Союз и их грузовых аналогах Прогресс система отвода тепла аналогична Джемини. Обратите внимание на цвет поверхности приборно-агрегатного отсека. Разумеется, белый:)
Внутри приборно-агрегатного отсека расположены маршевые двигатели, маневровые двигатели малой тяги, запас топлива для всего этого добра, аккумуляторы, запасы кислорода и воды, часть бортовой электроники. Снаружи обычно устанавливают антенны радиосвязи, антенны сближения, различные датчики ориентации и солнечные батареи.
В спускаемом аппарате, который одновременно служит кабиной космического корабля, расположены только те элементы, которые нужны при спуске аппарата в атмосфере и мягкой посадки, а также то, что должно быть в прямом доступе для экипажа: пульт управления, радиостанция, аварийный запас кислорода, парашюты, кассеты с гидроксидом лития для удаления углекислого газа, двигатели мягкой посадки, ложементы (кресла для космонавтов), аварийно-спасательные комплекты на случай приземления в нерасчетной точке, ну и, разумеется, сами космонавты.
В кораблях Союз есть еще один отсек - бытовой:
В нем находится то, что нужно в длительном полете, но без чего можно обойтись на этапе выведения корабля на орбиту и при приземлении: научные инструменты, запасы пищи, Ассенизационно-санитарное устройство (туалет), скафандры для внекорабельной деятельности, спальные мешки и прочие бытовые предметы.
Известен случай с космическим кораблем Союз ТМ-5, когда для экономии топлива бытовой отсек отстрелили не после выдачи тормозного импульса на сход с орбиты, а до. Только вот тормозного импульса не было: отказала система ориентации, потом не удавалось запустить двигатель. В результате космонавтам пришлось еще на сутки задержаться на орбите, а туалет остался в отстреленном бытовом отсеке. Сложно передать, какие неудобства испытали космонавты за эти сутки, пока, наконец, им не удалось благополучно приземлиться. После этого случая решили забить на такую экономию топлива и бытовой отсек отстреливать вместе с приборно-агрегатным после торможения.
Вот, сколько всяких сложностей оказалось в "банке". Мы еще отдельно пройдемся по каждому типу космических кораблей СССР, США и Китая в следующих статьях. Следите за обновлениями.
