37-мм противотанковая пушка образца 1930 г. (1-К) разработана немецкой фирмой «Rheinmetall» и по договору Германии с СССР передана последнему. По сути она являлась аналогичной немецкой противотанковой пушке «Pak-35/36» со взаимозаменяемым боекомплектом: бронебойные, осколочные снаряды и картечь. Всего было изготовлено 509 единиц. ТТХ пушки: калибр 37 мм; длина ствола – 1,6 м; высота линии огня — 0,7 м; дальность стрельбы – 5,6 км; начальная скорость – 820 м/с; скорострельность — 15 выстрелов в минуту; бронепробиваемость – 20 мм на дистанции 800 м при угле встречи 90°; расчет – 4 человека; скорость перевозки по шоссе – до 20 км/ч.
Авиадесантная пушка обр. 1944 г. имела укороченный откат ствола и комплектовалась специально созданным 37-мм подкалиберный снаряд БР-167П (масса – 0,6-07 кг.). Пушка разбиралась на три части: качающаяся часть, станок и щит. Двухколесный станок имел раздвижные станины с постоянными и забивными сошниками. Щит в походном положении на колесах ставился вдоль движения пушки. Пушка перевозилась в автомобилях «Виллис» (1 пушка), ГАЗ-64 (1 пушка), «Додж» (2 пушки) и ГАЗ-А (2 пушки), а также в коляске мотоцикла «Харлей Давидсон». С мотоцикла можно было вести огонь на скорости до 10 км/ч. В 1944-1945 гг. было изготовлено 472 пушки. ТТХ пушки: калибр – 37 мм; длина ствола – 2,3 м.; масса – 217 кг; масса снаряда – 730 г; высота линии огня – 280 мм; максимальная дальность стрельбы – 4 км; скорострельность – 15-25 выстрелов в минуту; начальная скорость снаряда – 865 — 955 м/с; бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 500 м — 46-мм, подкалиберным – 86 мм; толщина щита – 4,5 мм; расчет – 4 человека; время перевода орудия из походного в боевое – 1 минута.
Пушка образца 1932 г. была создана путем замены ствола 37-мм противотанковой пушки образца 1930 г. Перевозка пушки осуществлялась как конной тягой, так и механической. В транспортном положении цеплялся одноосный короб для боеприпасов, а за ним само орудие. Пушка «19-К» имела деревянные колеса. Приспособленная для установки в танке пушка получила заводское обозначение «20-К» (выпущено 32,5 тысяч орудий). В 1933 г. пушка была модернизирована – вес в боевом положении уменьшился до 414 кг. В 1934 г. пушка получила пневматические шины, а вес вырос до 425 кг. Орудие выпускалось в 1932-1937 гг. Всего было выпущено 2974 орудия. ТТХ пушки: калибр — 45 мм; длина – 4 м; ширина – 1,6 м; высота – 1,2 м; клиренс – 225 мм; длина ствола – 2,1 м; масса в боевом положении – 560 кг, в походном – 1,2 т; дальность стрельбы – 4,4 км; скорострельность – 15-20 выстрелов в минуту; бронепробиваемость – 43-мм на дистанции 500 м; расчет – 5 человек; скорость перевозки по шоссе на деревянных колесах 10 — 15 км/ч, на резиновом ходу – 50 км/ч.
Пушка обр. 1937 г. принята на вооружение в 1938 г. и являлась результатом модернизации противотанковой пушки 19-К. Пушка массово выпускалась до 1942 г.
От предыдущей модели она отличалась следующими новшествами: полуавтоматика работала при стрельбе всеми видами боеприпасов, введен кнопочный спуск и подрессоривание, поставлено автомобильное колесо; исключены литые детали станка. Бронепробиваемость – 43-мм на дистанции 500 м. Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции в 100 м — броню 88 мм. Всего было изготовлено 37 354 пушек. ТТХ пушки: калибр – 45 мм; длина – 4,26 м; ширина – 1,37 м; высота – 1,25 м; длина ствола – 2 м; масса в боевом положении – 560 кг; в походном – 1,2 т; скорострельность – 20 выстрелов в минуту; начальная скорость снаряда – 760 м/с; дальность прямого выстрела – 850 м; масса бронебойного снаряда – 1,4 кг, максимальная дальность стрельбы – 4,4 км, скорость возки по шоссе – 50 км/ч; расчет — 6 человек.
Пушка образца 1942 г. (М-42) создана в результате модернизации 45-мм пушки обр. 1937 г. Модернизация заключалась в удлинении ствола (до 3,1 м) и усилении метательного заряда. Толщина брони щитового прикрытия была увеличена с 4,5 мм до 7 мм для лучшей защиты расчета от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с. Всего было выпущено 10 843 единицы. ТТХ пушки: калибр — 45 мм; длина – 4,8 м; ширина – 1.6 м; высота – 1,2 м; длина ствола – 3 м; масса в боевом положении – 625 кг; в походном – 1250 кг; масса снаряда – 1,4 кг; начальная скорость – 870 м/с; максимальная дальность стрельбы – 4,5 км; дальность прямого выстрела – 950 м; скорострельность – 20 выстрелов в минуту; скорость транспортировки по шоссе – 50 км/ч; бронепробиваемость – 51 мм на дистанции 1000 м; расчет – 6 человек.
57-мм противотанковая пушка образца 1941 г. (ЗИС-2) создана под руководством В. Г. Грабина в 1940 г., однако ее производство в 1941 г. было приостановлено. Лишь с появлением тяжелобронированных немецких танков в 1943 г. было возобновлено серийное производство под новым обозначением. Орудие образца 1943 г. имело ряд отличий от пушек выпуска 1941 г., направленных на повышение технологичности производства орудия. Буксировка орудия производилась в начале войны полубронированным тягачом «Комсомолец», автомобилями «ГАЗ-64», «ГАЗ-67», «ГАЗ-АА», «ГАЗ-ААА», «ЗИС-5», с середины войны использовались поставляемые по ленд-лизу полугрузовые автомобили «Dodge WC-51» и полноприводные грузовые автомобили «Studebaker US6». На базе «ЗИС-2» были созданы танковые пушки «ЗИС-4» и «ЗИС-4М», которые устанавливались на «Т-34». Орудие также использовалось для вооружения противотанковых САУ «ЗИС-30». Орудие комплектовались боеприпасами в виде унитарного патрона со снарядами: калиберными и подкалиберными бронебойными; осколочными и картечью. Вес снаряда колебался от 1,7 до 3,7 кг в зависимости от его вида, начальная скорость составляла от 700 до 1270 м/с; бронепробиваемость – 109 мм на дистанции 1000 м при угле встречи — 90°. Всего было выпущено 13,7 тысяч пушек. ТТХ пушки: калибр – 57 мм; длина – 7 м; ширина – 1,7 м; высота – 1,3 м; длина ствола – 4,1 м; клиренс – 350 мм; масса в боевом положении – 1050 кг; в походном – 1900 кг; скорострельность – 25 выстрелов в минуту; скорость транспортировки по шоссе – до 60 км/с; высота линии огня – 853 мм; дальность стрельбы – 8,4 км; дальность прямого выстрела – 1,1 км; толщина щитового прикрытия составляла 6 мм; расчет – 6 человек.
Конструктивно «ЗиС-3» была наложением ствола модели дивизионного орудия «Ф-22УСВ» на легкий лафет противотанковой 57-мм пушки «ЗиС-2». Орудие имело подрессоривание, колеса металлические, с резиновыми шинами. Для перемещения конной тягой комплектовалось унифицированным передком обр.1942 г. для полковых и дивизионных пушек. Орудие буксировалось и механической тягой: грузовыми автомобилями типов «ЗиС-5», «ГАЗ-АА» или «ГАЗ-ММ», трехосным полноприводным «Студебеккером US6», легкими полноприводными автомобилями «Dodge WC». Пушка «ЗИС-3» была принята на вооружение в 1942 г. и имела двойное назначение: дивизионная полевая пушка и противотанковое орудие. Причем для борьбы с танками орудие больше использовалось в первой половине войны. Пушкой также были вооружены САУ «СУ-76». Во время войны в дивизионной артиллерии находилось 23,2 тысячи орудий, а в противотанковых подразделениях — 24,7 тысячи. В годы войны было выпущено 48 016 тысячи орудий. ТТХ пушки: калибр – 76,2 мм; длина – 6 м; ширина – 1,4 м; длина ствола – 3; масса в походном положении – 1,8 т, в боевом – 1,2 т; скорострельность – 25 выстрелов в минуту; бронепробиваемость снаряда весом 6,3 кг с начальной скоростью 710 м/с – 46 мм на дистанции 1000 м; живучесть ствола – 2000 выстрелов; максимальная дальность стрельбы – 13 км; время перехода из транспортного положения в боевое – 1 минута; скорость транспортировки по шоссе – 50 км/ч.
12 февраля 1942 года на вооружение была принята самая массовая советская пушка Великой Отечественной войны ЗИС-3, ставшая, наряду с Т-34 и ППШ-41, одним из символов Победы.
76-мм дивизионная пушка образца 1942 года (ЗИС-3)
ЗИС-3 стала самым массовым орудием Великой Отечественной войны. Дивизионная пушка, разработанная под руководством Василия Гавриловича Грабина, появилась на фронте во второй половине 1942 года. Легкая и маневренная ЗИС-3 нашла очень широкое применение для борьбы как с живой силой, так и с техникой врага. Дивизионная пушка оказалась по сути универсальной, а главное простой в освоении и производстве, как раз в тот момент, когда требовалось в сжатые сроки направить в действующую армию максимально возможное количество орудий. Всего было выпущено более 100 тыс. ЗИС-3 – больше, чем всех остальных орудий вместе взятых за время войны.
37-мм зенитная пушка образца 1939 года
Предназначалась для поражения низколетящих воздушных целей. Питание осуществлялось из обоймы на пять артиллерийских патронов. Но нередко в начальный период войны эти орудия использовались и в качестве противотанкового. Орудие с высокой начальной скоростью снаряда в 1941 году пробивало броню любых немецких танков. Недостатком орудия являлось то, что выход из строя одного из наводчиков делал стрельбу в одиночку невозможной. Второй минус – отсутствие броневого щита, который изначально зенитному орудию не был положен и появился лишь в 1944 году. Всего было выпущено не менее 18 тысяч 37-мм автоматических зенитных пушек
Гаубица-пушка МЛ-20
Уникальное орудие, сочетавшее в себе дальность стрельбы пушки и способность гаубицы вести настильный огонь. Ни одна битва, включая Московскую, Сталинградскую, Курскую, Берлинскую, не обходилось без участия этих орудий. В то же время ни одна армия мира, включая германскую, не имела на тот момент на вооружение подобных систем.
Примечательно, что МЛ-20 стала первым советским орудием, открывшим огонь по территории Германии. Вечером 2-го августа 1944 года из МЛ-20 по немецким позициям в Восточной Пруссии было выпущено около 50 снарядов. И тут же в Москву было отправлено донесение о том, что снаряды теперь рвутся на территории Германии. С середины войны МЛ-20 устанавливалась и на советские САУ СУ-152, и позднее на ИСУ-152. Всего было выпущено около 6900 орудий МЛ-20 различных модификаций.
ЗИС-2 (57-мм противотанковая пушка образца. 1941 года) – орудие с очень непростой судьбой. Одна из двух противотанковых пушек СССР в период Великой Отечественной войны – второй являлась «сорокопятка». Появилась она в 1941 году, но тогда целей для этой пушки просто не нашлось – любой немецкий танк ЗИС-2 прошивала насквозь, и в сложных условиях перевода промышленности на военные рельсы от производства технологически сложного и дорогостоящего орудия было принято решение отказаться. Вспомнили о ЗИС-2 в 1943 году, когда в германских войсках появились тяжелые танки. Вновь эти орудия оказались на фронте с лета 1943 года на Курской дуге и в дальнейшем неплохо себя зарекомендовали, справляясь практически с любыми немецкими танками. На дистанциях в несколько сотен метров ЗИС-2 пробивали 80-миллиметровую бортовую броню «тигров».
85-мм зенитная пушка образца 1939 года
Это орудие в годы Великой Отечественной войны очень широко использовалось как на фронте, так и для защиты тыловых объектов и крупных транспортных узлов. В ходе Великой Отечественной войны 85-мм зенитными пушками было уничтожено до 4 тыс. самолетов противника. В ходе боевых действий это орудие нередко применялось в качестве противотанкового. А до начала массового производства ЗИС-3 это была практически единственная пушка, способная на больших дистанциях бороться с «тиграми». Известен подвиг расчета старшего сержанта Г. А. Шадунца, который за два дня боев в районе современного города Лобня Московской области уничтожил 8 немецких танков. Этому эпизоду битвы под Москвой посвящен художественный фильм «У твоего порога».
Универсальная корабельная артиллерийская установка. На советских кораблях (например, крейсерах типа «Киров») использовалась в качестве зенитной артиллерии дальнего боя. Орудие оснащалось броневым щитом. Дальность стрельбы 22 км; потолок – 15 км. Поскольку отслеживать перемещение самолетов противника тяжелым орудиям было невозможно, то стрельба, как правило, велась завесами на определенной дальности. Полезным оказалось орудие и для поражения наземных целей. Всего до начала Великой Отечественной войны было выпущено 42 орудия. Поскольку производство было сосредоточено в Ленинграде, оказавшемся в блокаде, строившиеся корабли Тихоокеанского флота были вынуждены оснащать не 100-мм, а 85-мм пушками в качестве артиллерии дальнего боя.
«Сорокопятка»

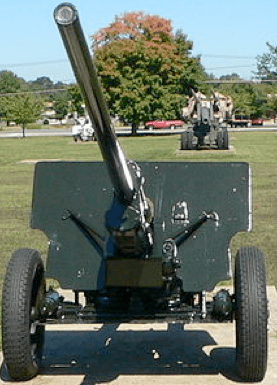

45-мм противотанковая пушка образца 1937 года являлась основным противотанковым орудием Красной армии в начальный период войны и была способна поражать практически любую немецкую технику. С 1942 года на вооружение была принята ее новая модификация (45-мм противотанковая пушка образца 1942 года) с удлиненным стволом. С середины войны, когда противник стал использовать танки с мощной броневой защитой, основными целями «сорокопяток» стали транспортеры и самоходные орудия и огневые точки противника. На базе 45-мм противотанковой пушки была создана и 45-мм полуавтоматическая корабельная пушка 21-К, оказавшаяся из-за низкой скорострельности и отсутствия специальных прицелов малоэффективной. Поэтому 21-К по возможности заменяли автоматическими пушками, передавая снятую артиллерию на усиление позиций наземных войск в качестве полевых и противотанковых пушек.
Большой вклад в победу в Великой Отечественной войне внесли советские артиллеристы. Недаром говорят, что артиллерия - это «Бог войны». Для многих людей символами Великой Отечественной войны остаются легендарные орудия - «сорокапятка», 45-мм орудие образца 1937 года, с которым Красная Армия вступила в войну, и самая массовая советская пушка времен войны - 76-мм дивизионная пушка образца 1942 года ЗИС-3. Данное орудие в годы войны было выпущено огромной серией - более 100 тысяч единиц.
Легендарная «сорокапятка»
Поле боя окутано клубами дыма, кругом сполохи огня и шум взрывов. На наши позиции медленно движется армада немецких танков. Им противостоит всего лишь один оставшийся в живых артиллерист, который лично заряжает и наводит на танки свою сорокапятку.
Подобный сюжет очень часто можно встретить в советских фильмах и книгах, он должен был показать превосходство духа простого советского солдата, который с помощью практически «металлолома» сумел остановить высокотехнологичную немецкую орду. На самом же деле противотанковая 45-мм пушка была далеко не бесполезным оружием, особенно на начальном этапе войны. При разумном использовании данное орудие не раз демонстрировало все свои лучшие качества.
История создания этой легендарной пушки восходит еще к 30-м годам прошлого века, когда на вооружение РККА было принято первое противотанковое орудие - 37-мм пушка образца 1930 года. Данная пушка была лицензионным вариантом немецкого 37-мм орудия 3,7-cm PaK 35/36, созданного инженерами компании «Рейнметалл». В Советском Союзе данное орудие производили на заводе №8 в Подлипках, орудие получило обозначение 1-К.
При этом практически сразу же в СССР задумались над усовершенствованием орудия. Рассматривалось два пути: либо наращивать мощь 37-мм орудия за счет ввода новых боеприпасов, либо перейти на новый калибр - 45 мм. Перспективным был признан второй путь. Уже в конце 1931 года конструкторы завода № 8 установили в кожух 37-мм противотанковой пушки образца 1930 года новый ствол калибра 45 мм, при этом слегка укрепив лафет орудия. Так на свет появилась 45-мм противотанковая пушка образца 1932 года, ее заводский индекс был 19К.
В качестве основного боеприпаса для нового орудия было решено использовать унитарный выстрел от 47-мм французской пушки, снаряд которого, точнее, даже не сам снаряд, а его обтюрирующий поясок, просто обточили с 47 мм до 46 мм диаметра. На момент своего создания данное противотанковое орудие было самым мощным в мире. Но даже несмотря на это, в ГАУ потребовали провести модернизацию - для того, чтобы уменьшить вес орудия и довести бронепробитие до 45-55 мм на дальностях 1000-1300 метров. 7 ноября 1936 года было также принято решение о переводе 45-мм противотанковых орудий с деревянных колес на металлические колеса, заполненные губчатой резиной, от автомобиля ГАЗ-А.
К началу 1937 году 45-мм пушку образца 1932 года установили новые колеса и орудие пошло в производство. Помимо этого на пушке появился усовершенствованный прицел, новая полуавтоматика, кнопочный спуск, более надежное крепление щита, подрессоривание, лучшее уравновешивание качающейся части - все эти нововведения сделали 45-мм противотанковое орудие образца 1937 года (53К), отвечающим всем требованиям времени.
К началу Великой Отечественной войны именно это орудие составляло основу противотанковой артиллерии Красной Армии. По состоянию на 22 июня 1941 года на вооружении находилось 16 621 такая пушка. Всего же за годы войны 45-мм противотанковых пушек в СССР было выпущено 37 354 штук .
Пушка предназначалась для борьбы с бронетехникой противника (танки, самоходки, бронетранспортеры). Для своего времени и на момент начала войны ее бронепробиваемость была вполне адекватной. На дистанции 500 метров бронебойный снаряд пробивал 43-мм броню. Этого было достаточно для борьбы с немецкими танками тех лет, броня большинства которых была больше противопульной.
При этом уже в ходе войны в 1942 году орудие было модернизировано и его противотанковые возможности возросли. 45-мм противотанковая пушка образца 1942 года, получившая обозначение М-42, была создана путем модернизации своей предшественницы 1937 года. Работы были проведены на заводе № 172 в Мотовилихе (Пермь).
В основном модернизация заключалась в удлинении ствола орудия, а также усилении метательного заряда и ряда технических мер, которые были направлены на упрощение серийного производства пушки. При этом толщина брони щита орудия выросла с 4,5 мм до 7 мм для лучшей защиты расчета от бронебойных пуль. В результате модернизации дульную скорость снаряда удалось поднять с 760 м/с до 870 м/с. При использовании калиберных бронебойных снарядов бронепробитие нового орудия на дистанции 500 метров выросло до 61 мм.
Противотанковая пушка М-42 была в состоянии бороться со всеми средними немецкими танками 1942 года. При этом в течение всего первого периода Великой Отечественной войны именно сорокапятки оставались основой противотанковой артиллерии Красной Армии. Во время Сталинградской битвы на долю данных орудий приходилось 43% всех орудий, состоявших на вооружении истребительно-противотанковых полков.
Но появление в 1943 году новых немецких танков, в первую очередь «Тигра» и «Пантеры», а также модернизированной версии Pz Kpfw IV Ausf H, обладавшего толщиной лобовой брони 80 мм, советская противотанковая артиллерия снова была поставлена перед необходимостью наращивания огневой мощи.
Решить проблему частично удалось, вновь начав выпуск 57-мм противотанковой пушки ЗИС-2. Но несмотря на это и благодаря хорошо отлаженному производству, выпуск М-42 продолжился. С танками Pz Kpfw IV Ausf H и Пантерой данное орудие могло бороться путем ведения огня им в борт, а на ведение такого огня можно было рассчитывать благодаря высокой мобильности орудия. В итоге его оставили в производстве и на вооружении. Всего с 1942 по 1945 годы было изготовлено 10 843 таких орудия.
Дивизионная пушка образца 1942 года ЗИС-3
Вторым советским орудием, не менее легендарным, чем сорокапятка, стала дивизионная пушка образца 1942 года ЗИС-3, которую сегодня можно встретить на множестве постаментов. Стоит отметить, что к моменту начала Великой Отечественной войны на вооружении РККА находились и довольно устаревшие полевые пушки образца 1900/02, 1902/26 и 1902/30 годов, так и достаточно современные орудия: 76,2-мм дивизионные пушки образца 1936 года (Ф-22) и 76,2-мм дивизионная пушка образца 1939 года (УСВ).
При этом работы по ЗИС-3 были начаты еще до войны. Проектированием нового орудия занимался известный конструктор Василий Гаврилович Грабин. Он приступил к работам над орудием в конце 1940 года после того как испытания успешно прошла его 57-мм противотанковая пушка ЗИС-2. Как и большинство противотанковых орудий, она была достаточно компактной, обладала легким и прочным лафетом, который вполне подходил для разработки дивизионной пушки.
Одновременно с этим для 76,2-мм дивизионных пушек Ф-22 и УСВ уже был создан технологичный ствол, обладавший хорошими баллистическими характеристиками. Так что конструкторам практически оставалось лишь наложить имеющийся ствол на лафет пушки ЗИС-2, оснастив ствол дульным тормозом для уменьшения нагрузки на лафет орудия. Параллельно с процессом проектирования дивизионной пушки решались вопросы, касающиеся технологии ее производства, проводилась отработка производства многих деталей методом штамповки, литья, сварки. По сравнению с орудием УСВ трудозатраты удалось снизить в 3 раза, а стоимость одного орудия упала более чем на треть.
ЗИС-3 представляла орудие современной на тот момент времени конструкции. Ствол пушки - моноблок с казенником и дульным тормозом (поглощали примерно 30% энергии отката). Использовался полуавтоматический клиновой затвор. Спуск был рычажным или кнопочным (на орудиях разных производственных серий). Ресурс ствола у орудий первых серий доходил до 5000 выстрелов, но у большинства орудий не превышал 2000 выстрелов.
Уже в боях 1941 года орудие ЗИС-3 показало все свои преимущества над тяжелыми и неудобными для наводчиков орудиями Ф-22 и УСВ. Это позволило Грабину лично представить свое орудие Сталину и получить от него официальное разрешение на запуск пушки в серийное производство, к тому же орудие уже производилось и активно применялось в армии.
В начале февраля 1942 года состоялись формальные испытания орудия, которые продлились всего 5 дней. По итогам испытаний орудие ЗИС-3 было принято на вооружение 12 февраля 1942 года с официальным названием «76-мм дивизионная пушка образца 1942 года». Впервые в мире производство орудия ЗИС-3 осуществлялось поточным методом с резким увеличением производительности. 9 мая 1945 года Приволжский завод рапортовал партии и правительству о производстве 100-тысячной 76-мм пушки ЗИС-3, увеличив их выпуск в годы войны практически в 20 раз. А всего за годы войны было изготовлено более 103 тысяч таких орудий .
Орудие ЗИС-3 могло использовать весь ассортимент 76-мм пушечных снарядов, имеющихся в наличии, в том числе разнообразных старых гранат русского и импортного производства. Так стальная осколочно-фугасная граната 53-ОФ-350 при установке взрывателя на осколочное действие создавала примерно 870 убойных осколков, эффективный радиус поражения живой силы которыми равнялся 15 метрам. При установке взрывателя на фугасное действие на дистанции 7,5 км граната могла пробить стену из кирпича толщиной 75 см или земляную насыпь толщиной 2 м.
Применение подкалиберного снаряда 53-БР-354П обеспечивало пробитие 105 мм брони на дистанции 300 метров, а на дальности 500 метров - 90 мм. В первую очередь подкалиберные снаряды отправлялись на обеспечение истребительно-противотанковых частей. С конца 1944 года в войсках также появился кумулятивный снаряд 53-БП-350А, который мог пробить броню толщиной до 75-90 мм при угле встречи 45 градусов.
На момент принятия на вооружение 76-мм дивизионная пушка образца 1942 года полностью отвечала всем стоящим перед ней требованиям: по огневой мощи, мобильности, неприхотливости в повседневной эксплуатации и технологичности производства. Орудие ЗИС-3 представляло собой типичный образец оружия русской школы проектирования: технологически несложное, дешевое, мощное, надежное, абсолютно неприхотливое и простое в эксплуатации.
В годы войны эти пушки производились поточным методом с использованием любой более-менее обученной рабочей силы без потери качества готовых образцов. Орудия легко осваивал и мог содержать в порядке личный состав частей. Для тех условий, в которых Советский Союз оказался в 1941-1942 годах, орудие ЗИС-3 было едва ли не идеальным решением не только с точки зрения боевого применения, но и с точки зрения промышленного выпуска. Все годы войны ЗИС-3 успешно применялась как против танков, так и против пехоты и укреплений противника, что и сделало ее такой универсальной и массовой.
122-мм гаубица образца 1938 года М-30
122-мм гаубица образца 1938 года М-30 стала самой массовой советской гаубицей периода Великой Отечественной войны. Данное орудие серийно производилось с 1939 по 1955 год и состояло, и до сих пор состоит на вооружении некоторых стран. Данная гаубица принимала участие почти во всех значимых войнах и локальных конфликтах XX века.
По мнению ряда артиллерийских успехов, М-30 смело можно отнести к одним из лучших образцов советской ствольной артиллерии середины прошлого века. Наличие такой гаубицы в составе артиллерийских частей Красной Армии внесло неоценимый вклад в победу в войне. Всего за время выпуска М-30 было собрано 19 266 гаубиц данного типа .
Гаубица была разработана в 1938 году КБ «Мотовилихинских заводов» (Пермь), руководил проектом Федор Федорович Петров. Серийный выпуск гаубицы начался в 1939 году сразу на трех заводах, в том числе «Мотовилихинские заводы» (Пермь) и на артиллерийском заводе «Уралмаш» (Свердловск, с 1942 года артиллерийский завод №9 с ОКБ-9). Гаубица находилась в серийном производстве вплоть до 1955 года, что ярче всего характеризует успешность проекта.
В целом гаубица М-30 обладала классической конструкцией: надежный прочный двухстанинный лафет, жестко закрепленный щит, имеющий поднимаемый центральный лист, и ствол длиной 23 калибра, не имеющий дульного тормоза. Гаубица М-30 оснащалась тем же самым лафетом, что и 152-мм гаубица Д-1. Колеса большого диаметра получили цельные скаты, они были заполнены губчатой резиной. В то же время модификация М-30, которая после войны выпускалась в Болгарии, обладала колесами другой конструкции. Каждая 122-м гаубица обладала сошниками двух разных типов - для твердой и мягкой почвы.
122-мм гаубица М-30 была, безусловно, очень удачным орудием. Группе ее создателей под руководством Ф. Ф. Петрова удалось очень гармонично совместить в одном образце артиллерийского вооружения простоту и надежность. Гаубица очень легко осваивалась личным составом, что во многом было свойственно гаубицам эпохи Первой мировой войны, но при этом обладала большим количеством новых конструктивных решений, которые позволили повысить огневые возможности и мобильность гаубицы. В результате советская дивизионная артиллерия получила в свои руки мощную и современную гаубицу, которая была в состоянии действовать и в составе высокомобильных танковых и механизированных частей Красной Армии. Широкое распространение этой 122-мм гаубицы в различных армиях мира и отличные отзывы артиллеристов только подтверждают это.
Орудие по достоинству оценили даже немцы, которым на начальном этапе войны удалось захватить несколько сотен гаубиц М-30. Они приняли орудие на вооружение под индексом тяжелая гаубица 12,2 cm s.F.H.396(r), активно используя их на Восточном и Западном фронте. Начиная с 1943 года для этой гаубицы, а также некоторых других образцов советской ствольной артиллерии того же калибра, немцы даже развернули полноценное массовое производство снарядов. Так в 1943 году ими было выпущено 424 тысячи выстрелов, в 1944 и 1945 годах - 696,7 тысяч и 133 тысячи выстрелов соответственно.
Основным видом боеприпасов для 122-мм гаубицы М-30 в Красной Армии был достаточно эффективный осколочный снаряд, который весил 21,76 кг. Гаубица могла стрелять данными снарядами на дальность до 11 800 метров. Теоретически для борьбы с бронированными целями мог применяться бронебойный кумулятивный снаряд 53-БП-460А, который при угле встречи с броней 90° пробивал броню толщиной до 160 мм. Прицельная дальность ведения огня по движущемуся танку составляла до 400 метров. Но естественно это был бы крайний случай.
М-30 предназначалась в первую очередь для ведения огня с закрытых позиций по открыто расположенной и окопанной живой силе и технике противника. Гаубицу с успехом использовали и для поражения вражеских полевых фортификационных сооружений (блиндажей, ДЗОТов, траншей) и проделывания проходов в проволочных заграждениях при невозможности применить для этих целей минометы.
Более того, заградительный огонь батареи гаубиц М-30 осколочно-фугасными снарядами представлял некоторую угрозу и для немецкой бронетехники. Образующиеся при разрыве 122-мм снарядов осколки были в состоянии пробить броню до 20 мм толщиной, этого было вполне достаточно для поражения бортов легких танков и бронетранспортеров противника. У машин, обладавших более толстой броней, осколки гаубичных снарядов могли вывести из строя орудие, прицелы, элементы ходовой части.
Кумулятивные снаряды для данной гаубицы появились только в 1943 году. Но при их отсутствии артиллеристам предписывалось стрелять по танкам и осколочно-фугасными снарядами, предварительно установив взрыватель на фугасное действие. Очень часто при прямом попадании в танк (особенно для легких и средних танков) оно становилось для бронированной машины и ее экипажа фатальным, вплоть до срыва башни с погона, что автоматически делало танк небоеспособным.
57-миллиметровая противотанковая пушка образца 1943 года — орудие с очень непростой судьбой. Одна из двух противотанковых пушек СССР в период Великой Отечественной войны (второй являлась знаменитая «сорокопятка»). Появилась данная система еще в 1941 г., но тогда достойных целей для этого орудия просто не нашлось. От производства сложного и дорогостоящего орудия было принято решение отказаться. Вспомнили о ЗиС-2 в 1943 году, когда у противника появилась тяжелая техника.
57-миллиметровая противотанковая пушка ЗиС-2 образца 1943 года. (северная-линия.рф)
Впервые ЗиС-2 образца 1943 года оказались на фронте с лета 1943 г. на и в дальнейшем неплохо себя зарекомендовали, справляясь практически с любыми немецкими танками. На дистанциях в несколько сотен метров ЗИС-2 пробивали 80-миллиметровую бортовую броню «тигров». Всего за годы войны было выпущено более 13 тысяч ЗиС-2.
ЗиС-3
Самым массовым советским орудием Великой Отечественной войны стала ЗиС-3 (76-миллиметровая дивизионная пушка образца 1942 г.), которая стала поступать в действующую армию во второй половине 1942-го.
76-миллиметровая пушка ЗИС-3. (waralbum.ru)
Первое массовое боевое применение данного орудия связано предположительно с боями на Сталинградском и Воронежском направлениях. Легкая и маневренная пушка использовалась для борьбы как с живой силой, так и с техникой врага. Всего было выпущено более 100 тыс. ЗиС-3 — больше, чем всех остальных орудий, вместе взятых за время войны. Выпуск ЗиС-3 велся на предприятиях в Горьком (совр. Нижний Новгород) и Молотове (совр. Пермь).
МЛ-20
152 миллиметровая гаубица-пушка образца 1937 года — уникальное орудие, сочетавшее в себе дальность стрельбы пушки и способность гаубицы вести огонь по навесной траектории. В период Великой Отечественной войны ни одна армия мира, включая немецкую, не имела подобных систем. Без МЛ-20 не обходилась ни одна крупная артиллерийская подготовка, будь то Московская, Сталинградская или Курская битвы.
152-миллиметровая гаубица-пушка образца 1937 года. (warbook.info)
Примечательно, что МЛ-20 стала первым советским орудием, открывшим огонь по территории Германии. Вечером 2-го августа 1944 года из МЛ-20 по немецким позициям в Восточной Пруссии было выпущено около 50 снарядов. И тут же в Москву было отправлено донесение о том, что снаряды теперь рвутся на территории Германии. С середины войны МЛ-20 устанавливалась и на советские САУ СУ-152, и позднее на ИСУ-152. Всего было выпущено около 6900 орудий МЛ-20 различных модификаций.
«Сорокопятка»
45-миллиметровая противотанковая пушка образца 1937 года являлась основным противотанковым орудием Красной армии в начальный период войны и была способна поражать практически любую немецкую технику. Военный дебют этой пушки состоялся несколько ранее — летом 1938 г., когда «сорокопятки» применялись для поражения огневых точек противника во время боев на Хасане, а год спустя вызвали шок у японских танкистов на Халхин-Голе.
Расчет 45-миллиметрового противотанкового орудия образца 1937 года. (broneboy.ru)
С 1942 года на вооружение была принята ее новая модификация (45-миллиметровая противотанковая пушка образца 1942 года) с удлиненным стволом. С середины войны, когда противник стал использовать танки с мощной броневой защитой, основными целями «сорокопяток» стали транспортеры, самоходные орудия и огневые точки противника. На базе «сорокопятки» была создана и 45-миллиметровая полуавтоматическая корабельная зенитная пушка 21-К, оказавшаяся из-за низкой скорострельности и отсутствия специальных прицелов малоэффективной. Поэтому 21-К по возможности заменяли автоматическими пушками, передавая снятую артиллерию на усиление позиций наземных войск в качестве полевых и противотанковых пушек.
52-К
Это орудие в годы Великой Отечественной войны очень широко использовалось как на фронте, так и для защиты тыловых объектов и крупных транспортных узлов. В ходе боевых действий оно нередко применялось и в качестве противотанкового. А до начала массового производства БС-3 это была практически единственная пушка, способная на больших дистанциях бороться с немецкими тяжелыми танками.
85-миллиметровая зенитная пушка образца 1939 года. Тула, 1941 год. (howlingpixel.com)
Известен подвиг расчета старшего сержанта Г. А. Шадунца, который за два дня боев в районе современного города Лобня Московской области уничтожил 8 немецких танков. Этому эпизоду битвы под Москвой посвящен художественный фильм «У твоего порога». О другом примере успешных действий советских зенитчиков, разгромивших огнем 85 мм орудий на дороге Луцк — Ровно немецкую колонну, К. К. Рокоссовский позднее вспоминал: «Артиллеристы подпустили фашистов поближе и открыли огонь. На шоссе образовалась чудовищная пробка из обломков мотоциклов и бронемашин, трупов гитлеровцев. Но наступавшие вражеские войска продолжали по инерции двигаться вперед, и наши орудия получали все новые цели».
Б-34
Универсальная 100-миллиметровая корабельная артиллерийская установка на советских кораблях (например, крейсерах типа «Киров») использовалась в качестве зенитной артиллерии дальнего боя. Орудие оснащалось броневым щитом. Дальность стрельбы 22 км; потолок — 15 км. Каждый из крейсеров типа «Киров» должен был нести по шесть 100 мм универсальных орудий.
100-миллиметровое корабельное орудие Б-34. ЦМВС, Москва. (tury.ru)
Поскольку отслеживать перемещение самолетов противника тяжелым орудиям было невозможно, то стрельба, как правило, велась завесами на определенной дальности. Полезным оказалось орудие и для поражения наземных целей. Всего до начала Великой Отечественной войны было выпущено 42 орудия. Поскольку производство было сосредоточено в Ленинграде, оказавшемся в блокаде, крейсеры Тихоокеанского флота «Калинин» и «Каганович» были вынуждены оснащать не 100-миллиметровыми, а 85-миллиметровыми пушками в качестве зенитной артиллерии дальнего боя.
Одной из самых результативных стационарных советских батарей стала 394-я батарея из четырех 100-миллиметровых орудий, расположенная на мысе Пенай (район современной Кабардинки) под командованием лейтенанта А. Э. Зубкова. Изначально она сооружалась для отражения возможной атаки с моря, однако с 1942 года успешно действовала по наземным целям. Всего за время боев батарея провела 691 стрельб, выпустив более 12 тысяч снарядов.
Батарея подвергалась массированным артиллерийским и авиационным ударам противника. Расчеты несли серьезные потери, а орудия постоянно получали повреждения; неоднократно проводилась замена орудийных стволов и броневых щитов. Уникальным был случай, когда немецкий снаряд попал прямо в ствол орудия через дульный срез, но, к счастью, не разорвался (этот эпизод независимо друг от друга подтвердили после войны командир и механик батареи). В 1975 г. на месте легендарной батареи был открыт музейно-мемориальный комплекс.
Противотанковое орудие (аббр. ПТО) - специализированное артиллерийское орудие, предназначенное для борьбы с бронетехникой противника путём стрельбы прямой наводкой. В подавляющем большинстве случаев оно является длинноствольной пушкой с высокой начальной скоростью снаряда и небольшим углом возвышения. К другим характерным особенностям противотанкового орудия относятся унитарное заряжание и клиновый полуавтоматический затвор, которые способствуют максимальной скорострельности. При конструировании ПТО особое внимание уделяют минимизации его массы и размеров с целью облегчения транспортировки и маскировки на местности.
ПТО могут применяться и против небронированных целей, но с меньшей эффективностью, чем гаубицы или универсальные полевые орудия
45-мм противотанковая пушка образца 1942 года (М-42)
М-42 (Индекс ГАУ - 52-П-243С) - советское полуавтоматическое противотанковое орудие калибра 45 мм. Полное официальное название орудия - 45-мм противотанковая пушка обр. 1942 года (М-42). Оно использовалось с 1942 года до конца Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было частично заменено в производстве в 1943 году на более мощную пушку ЗИС-2 калибра 57 мм. Окончательно пушка М-42 была снята с производства в 1946 году. За 1942-1945 годы промышленность СССР изготовила 10 843 таких орудий.
45-мм противотанковая пушка обр. 1942 года М-42 была получена путём модернизации 45-мм пушки образца 1937 года на заводе № 172 в Мотовилихе. Модернизация заключалась в удлинении ствола, усилении метательного заряда и ряда технологических мер для упрощения серийного производства. Толщина брони щитового прикрытия была увеличена с 4,5 мм до 7 мм для лучшей защиты расчёта от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с.
Противотанковая пушка М 42
45-мм противотанковая пушка образца 1937 года (сорокапятка, индекс ГАУ - 52-П-243-ПП-1) - советское полуавтоматическое противотанковое орудие калибра 45 миллиметров. Оно использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка образца 1937 года была снята с производства в 1943 году; за 1937-1943 годы промышленность СССР изготовила 37 354 таких орудий.
Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной - по нормали на 500 м она пробивала 43-мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй. Длина ствола орудия составляла 46 клб. Последующие, модернизированные, орудия калибра 45 мм имели большую длину.
Бронебойные снаряды некоторых партий, выпущенные с нарушением технологии производства в период до августа 1941 года не соответствовали характеристикам (при столкновении с преградой из броневой стали раскалывались примерно в 50 % процентах случаев), однако в августе 1941 года проблема была решена - в производственный процесс были внесены технические изменения (введены локализаторы).
Для улучшения бронепробиваемости на вооружение был принят подкалиберный 45-мм снаряд, пробивавший на дистанции 500 м по нормали 66-мм броню, а при стрельбе на дистанции кинжального огня в 100 м - броню 88 мм. Однако для более эффективного поражения бронецелей настоятельно требовалось более мощное орудие, которым стала 45-мм пушка М-42, разработанная и принятая на вооружение в 1942 году.
Орудие имело и противопехотные возможности - оно снабжалось осколочной гранатой и картечью. Осколочная 45-мм граната при разрыве даёт 100 осколков, сохраняющих убойную силу при разлёте по фронту на 15 м и в глубину на 5-7 м. Картечные пули при стрельбе образуют поражающий сектор по фронту на ширину до 60 м и в глубину до 400 м. Также к орудию полагались дымовые и бронебойно-химические снаряды. Последние предназначались для отравления экипажей танков и гарнизонов ДОТов, они содержали 16 граммов состава, который в результате химической реакции превращался в сильнодействующий яд - синильную кислоту HCN.
Недостаточная бронепробиваемость орудия (особенно в 1942 году, когда танки типов Pz Kpfw I и Pz Kpfw II вместе с ранними слабобронированными модификациями Pz Kpfw III и Pz Kpfw IV практически исчезли с поля боя) вместе с неопытностью артиллеристов иной раз приводили к очень тяжёлым потерям. Однако в руках опытных и тактически умелых командиров это орудие представляло серьёзную угрозу для вражеской бронетехники. Положительными его качествами были высокая мобильность и лёгкость маскировки. Благодаря этому 45-мм пушки образца 1937 года использовались даже партизанскими отрядами.
45-мм противотанковая пушка образца 1937 года (53-К)

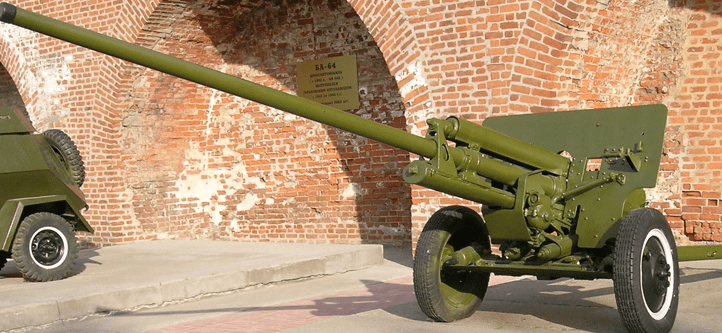

57-мм противотанковая пушка образца 1941 года (ЗиС-2) (индекс ГРАУ - 52-П-271) - советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире - настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» - цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. На вооружении армий некоторых государств ЗиС-2 находится и по сей день.
57-мм противотанковая пушка образца 1941 года (ЗИС-2)
76-мм дивизионная пушка образца 1942 года (ЗИС-3)

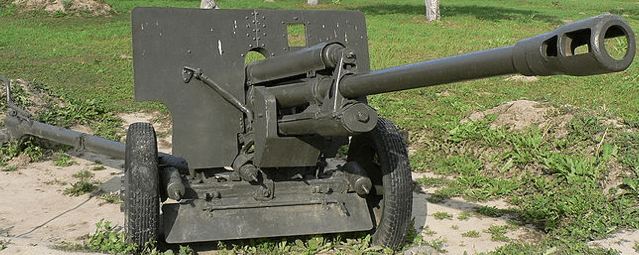

76-мм дивизионная пушка образца 1942 года (ЗиС-3, Индекс ГАУ - 52-П-354У) - 76,2-мм советская дивизионная и противотанковая пушка. Главный конструктор - В. Г. Грабин, головное предприятие по производству - артиллерийский завод № 92 в городе Горьком. ЗиС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны. Благодаря его выдающимся боевым, эксплуатационным и технологическим качествам очень многие специалисты признают это орудие одним из лучших орудий Второй мировой войны. В послевоенное время ЗиС-3 долго состояла на вооружении Советской Армии, а также активно экспортировалась в ряд стран, в некоторых из которых она находится на вооружении в настоящее время
76-мм дивизионная пушка образца 1939 года (УСВ)
76-мм пушка образца 1939 года (УСВ, Ф-22-УСВ, индекс ГАУ - 52-П-254Ф) - советская дивизионная пушка периода Второй мировой войны.
Орудие имело современную на момент создания конструкцию с раздвижными станинами, подрессориванием и металлическими колёсами с резиновыми шинами, заимствованными от грузового автомобиля ЗИС-5. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником; длина отката переменная. Люлька корытообразная, типа «Бофорс». Прицел и механизм вертикального наведения располагались с разных сторон ствола. Камора была рассчитана на стандартную гильзу обр. 1900 года, соответственно, орудие могло стрелять всеми боеприпасами для 76-мм дивизионных и полковых орудий.
Вероятно, УСВ участвовала в советско-финской (Зимней) войне. Финский артиллерийский музей г. Хямеэнлинна имеет это орудие в своей экспозиции, однако неясно, было ли оно захвачено в Зимней войне или уже во время Второй мировой войны. Во всяком случае на учёте финской артиллерии к 1 сентября 1944 имелось 9 пушек 76 K 39 (финское обозначение трофейных УСВ).
На 1 июня 1941 года в РККА имелось 1170 таких пушек. Орудие использовалось как дивизионное и противотанковое. В 1941-1942 годах эти пушки понесли значительные потери, оставшиеся продолжали использоваться до конца войны.
76 мм дивизионной пушки образца 1939 года УСВ

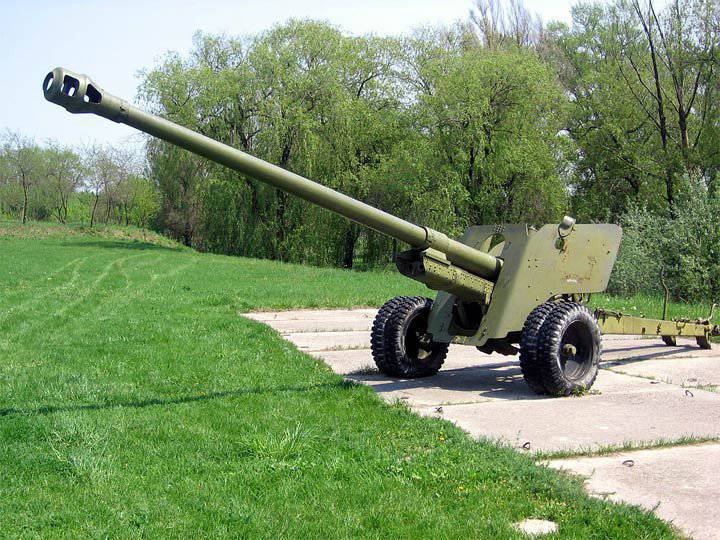

Полное официальное название орудия - 100-мм полевая пушка образца 1944 года (БС-3). Она активно и успешно использовалось в Великой Отечественной войне, в первую очередь для борьбы с тяжёлыми танками Pz.Kpfw.VI Ausf.Е «Тигр» и Pz.Kpfw.V «Пантера», в том числе и более тяжёлыми танками Pz.Kpfw.VI Ausf.В «Королевский тигр», и имела возможность также эффективно использоваться как корпусная пушка для стрельбы с закрытых позиций. После окончания войны она долго состояла на вооружении Советской Армии, послужила базой для создания семейства мощных противотанковых пушек, использующихся в вооружённых силах России в настоящее время. Это орудие также продавалось или передавалось другим государствам, в некоторых из них оно до сих пор стоит на вооружении. В России пушки БС-3 состоят (2011 года) в качестве орудия береговой обороны на вооружении 18-й пулеметно-артиллерийской дивизии, дислоцированной на Курильских островах, а также довольно значительное количество их имеется на хранении.
Пушка БС-3 представляет собой адаптацию морского орудия Б-34 для сухопутного применения, выполненную под руководством известного советского конструктора-оружейника В. Г. Грабина.
БС-3 успешно использовалась на завершающем этапе Великой Отечественной войны в качестве мощного противотанкового орудия для борьбы с танками врага на всех дистанциях и в качестве корпусного орудия для дальней контрбатарейной стрельбы, благодаря своей высокой дальности огня.
100 mm T12 Anti-Tank Gun
7,62 cm F.K.297(r).
В 1941-1942 годах немцы захватили значительное количество пушек УСВ и присвоили им обозначение как 7,62 cm F.K.297(r).
Большинство трофейных пушек было переделано немцами в полевые, со стволом по образцу 7,62 cm Pak 36. Модернизированная пушка получила название 7,62 cm FK 39. На орудие был установлен дульный тормоз, была расточена камора под боеприпасы от 7,62 cm Pak 36. Вес пушки составлял, по разным данным, 1500-1610 кг. Точное количество переделанных таким образом орудий неизвестно, поскольку в немецкой статистике они часто объединялись с Pak 36. По некоторым источникам, их было выпущено до 300 шт. Баллистические характеристики пушки также неизвестны, по результатам испытаний трофейного орудия в мае 1943, выпущенный из него бронебойный снаряд пробил 75-мм лобовой лист брони танка КВ под углом 60 градусов на дальности 600 м.
К марту 1944 года немцы всё ещё располагали 359 такими пушками, из них 24 были на Востоке, 295 на Западе, и 40 в Дании.
Pak 36(r)
7,62 cm Pak. 36 (нем. 7,62 cm Panzerjägerkanone 36) - 76-мм германская противотанковая пушка периода Второй мировой войны. Изготавливались путём переделки (глубокой модернизации) трофейных советских пушек Ф-22, захваченных в большом количестве в начальный период вторжения в СССР.
Pak 36 являлась глубокой модернизацией советской 76-мм дивизионной пушки образца 1936 года (Ф-22). Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником и мощным дульным тормозом. Передком Pak 36(r) не комплектовалось и перемещалось исключительно на механической тяге.
Большая часть орудий была приспособлена для установки на противотанковые САУ Marder II и Marder III. Известны промежуточные варианты модернизации: когда камора не растачивалась и дульный тормоз не применялся. Окончательный вариант модернизации в наименовании потерял букву «r» в скобках, и во всех германских документах уже именовался как «7,62 cm Pak. 36».
Первые орудия поступили на фронт в апреле 1942 года. В том году немцы переделали 358 орудий, в 1943-169 и в 1944 - 33. Кроме этого, ещё 894 орудия было переделано для установки на САУ. Стоит отметить, что статистика производства буксируемых орудий скорее всего включает в себя 7,62 cm FK 39, которых было произведено до 300 шт. Сдача буксируемых орудий велась до весны 1943, пушек для САУ - до января 1944, после чего производство было закончено ввиду исчерпания запаса трофейных орудий.
Было развернуто массовое производство боеприпасов под данное орудие.
Pak 36 активно применялась в течение всей войны как противотанковая и полевая пушка. Об интенсивности их использования говорят цифры израсходованных бронебойных боеприпасов - в 1942 году 49000 шт. бронебойных и 8170 шт. подкалиберных снарядов, в 1943 году - 151390 шт. бронебойных снарядов. Для сравнения Pak 40 израсходовала в 1942 году 42430 шт. бронебойных и 13380 шт. кумулятивных снарядов, в 1943 году - 401100 шт. бронебойных и 374000 шт. кумулятивных снарядов).
Орудия применялись на Восточном фронте и в Северной Африке. К марту 1945 года вермахт всё ещё располагал 165 пушками Pak 36 и FK 39 (последняя - переделанное в противотанковую пушку трофейная 76-мм дивизионная пушка обр. 1939 г. (УСВ))
Pak 40 7,5 cm Pak. 40 (официально полностью 7,5 cm Panzerjägerkanone 40)
Германская 75-мм противотанковая пушка периода Второй мировой войны. Индекс «40» у данной пушки указывает на год создания проекта и начала опытных работ. Является второй немецкой пушкой (после 4,2 cm PaK 41), принятой на вооружение под новым термином: «пушка охотников на танки» (нем. Panzerjägerkanone) - вместо «противотанковая пушка» (нем. Panzerabwehkanone). В послевоенной литературе авторы при раскрытии аббревиатуры Pak. 40 используют оба термина.
Pak 40 использовалась в подавляющем большинстве случаев как противотанковая пушка, стреляющая по своим целям прямой наводкой. По бронебойному действию Pak 40 превосходила аналогичное советское 76,2-мм орудие ЗИС-3, это было вызвано более мощным пороховым зарядом в выстреле Pak 40 - 2,7 кг (у выстрела ЗИС-3 - 1 кг). Однако Pak 40 имела менее эффективные системы гашения отката, в результате чего при выстреле сильнее «зарывалось» сошниками в грунт, в результате чего сильно проигрывало ЗиС-3 в возможности быстро сменить позицию или перенести огонь.
Ближе к концу войны производству противотанковых орудий в нацистской Германии был присвоен один из наивысших приоритетов. Как следствие, в вермахте стала ощущаться нехватка гаубиц. В результате, Pak 40 стали применять для стрельбы с закрытых позиций по образцу дивизионной пушки ЗИС-3 в Красной армии. В этом решении было ещё одно преимущество - в случае глубокого прорыва и выхода танков к позициям немецкой артиллерии Pak 40 вновь становилась противотанковой пушкой. Однако оценки масштабов боевого применения Pak 40 в таком качестве очень противоречивы.
В начале 1945 года в Шибенике для Народно-освободительной армии Югославии были построены две противотанковых САУ на шасси танка «стюарт», на которые были установлены трофейные немецкие 75-мм противотанковые орудия Pak 40
По завершении Второй мировой войны имевшиеся в большом количестве Pak. 40 были приняты на вооружение во Франции, где было налажено производство боеприпасов для них.
В период после 1959 года в составе Вьетнамской Народной армии были созданы несколько противотанковых артиллерийских дивизионов, вооруженных поставленными из СССР немецкими 75-мм противотанковыми орудиями Pak 40.
7,5 cm Pak. 40 (7,5 cm Panzerjägerkanone 40)
Pak 35/36

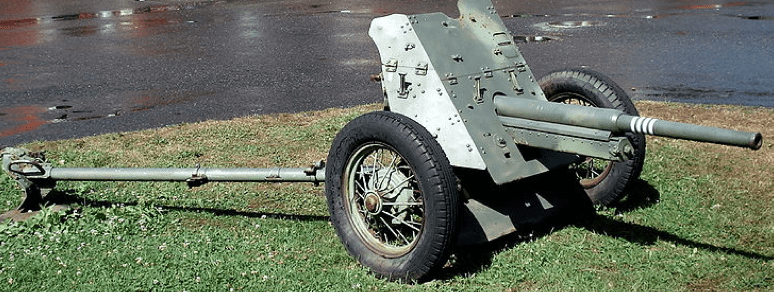

3,7 cm Pak 35/36 (нем. 3,7 cm Panzerabwehrkanone 35/36 - «3,7-см противотанковая пушка образца 1935/1936 года») - немецкая противотанковая пушка периода Второй мировой войны. В вермахте носила неофициальное название «колотушка» (нем. Anklopfgerät)
Pak 35/36 имела для своего времени вполне современную конструкцию. Орудие имело лёгкий двухколёсный лафет с раздвижными станинами, подрессоренный колёсный ход, металлические колёса с резиновыми шинами, горизонтальный клиновой четвертьавтоматический затвор (с механизмом автоматического закрывания). Тормоз отката гидравлический, накатник пружинный
Производство Pak 28 началось в 1928 году, Pak 35/36 - в 1935 году. К 1 сентября 1939 вермахт располагал 11 200 единицами Pak 35/36, за оставшиеся месяцы 1939 года было изготовлено ещё 1229 орудий. В 1940 году было изготовлено 2713 пушек, в 1941 - 1365, в 1942 - 32 и на этом их производство закончилось. В ценах 1939 года орудие стоило 5730 рейхсмарок. Вместе с Pak 28 и 29 было произведено 16 539 орудий, в том числе 5339 в 1939-1942.
На базе Pak 35/36 немецкие конструкторы разработали её танковый вариант KwK 36 L/45, которым вооружались ранние модели танка PzKpfw II
Pak 35/36 была, безусловно, удачным орудием. Данная оценка подтверждается широким распространением этого орудия (и пушек, сделанных на его базе) по всему миру. Pak 35/36 выгодно сочетала высокую начальную скорость, небольшие габариты и вес, возможность быстрой транспортировки, большую скорострельность. Пушка легко перекатывалась по полю боя силами расчёта, легко маскировалась. К недостаткам орудия можно отнести недостаточно сильное заброневое действие лёгких снарядов - часто для выведения танка из строя требовалось несколько попаданий, пробивавших броню. Поражённые пушкой танки чаще всего могли быть отремонтированы.
Подавляющее большинство танков 1930-х годов легко выводились этой пушкой из строя. Но с появлением танков с противоснарядным бронированием её судьба была решена. Подкалиберный и кумулятивный снаряды несколько продлили её жизнь, но к 1943 году эта пушка ушла с первых ролей. В то же время и в 1943, и позже для этой пушки на поле боя находились цели - разнообразные лёгкие танки, САУ и бронетранспортёры стран антигитлеровской коалиции.
3,7 cm Pak 35/36
Германская 50-мм противотанковая пушка периода Второй мировой войны. Аббревиатура Pak. - изначально от нем. Panzerabwehrkanone («противотанковая пушка»), но с весны 1941 года также и от нем. Panzerjägerkanone («пушка охотников на танки») - в связи с этим в документах данная пушка встречается под обоими наименованиями. Индекс «38» соответствует году постройки первого опытного образца.
В 1936 году, после получения сведений о создании во Франции танка Renault D-1 с лобовой бронёй до 40 мм, Управление вооружений (нем. Heereswaffenamt) заказало фирме «Рейнметалл» (Rheinmetall-Borsig AG) разработку перспективной противотанковой пушки, способной пробивать 40-мм бронеплиту с дистанции 700 м. Для опытной пушки 5 cm Tankabwehrkanone in Spreizlafette (5 cm Tak.) был выбран калибр в 5 см., лафет с раздвижными станинами и опорной плитой между колёс - в боевом положении пушка спереди устанавливалась на эту плиту (нем. Schweißpilz), а колёса вывешивались. По задумке разработчиков эта плита должна была способствовать маневренности огня: обеспечению кругового обстрела переносом только станин. Опытные пушки были готовы в 1937 году. Ствол сначала имел длину 35 калибров (L/35 = 1750 мм), позже - 60 калибров (L/60 = 2975 мм). При испытаниях бронебойное действие признано недостаточным, выявилась ошибочность решения с опорной плитой: пушки оказались неустойчивыми при стрельбе. «Рейнметалл» продолжила работы: убрали опорную плиту, раздвижные станины в разведённом положении стали отключать подрессоривание колёсного хода, щитовое прикрытие для усиления сделали двойным, был выбран наиболее мощный 50-мм патрон с длинной (420 мм) гильзой от казематной пушки 5 cm Pak K.u.T. (lg.L.) (в гильзе только заменили электрозапальную капсюльную втулку на ударную), появился дульный тормоз. Пушка Pak.38 окончательно приобрела свой облик в 1939 году.
Первые 2 орудия поступили в войска в начале 1940 года. Само орудие не успело к началу Французской кампании. Так, к 1 июля 1940 года в войсках было всего 17 орудий. Крупносерийное производство наладили лишь к концу года. И уже к 1 июня 1941 года в войсках находилось 1047 орудий. В 1943 году пушку сняли с производства как окончательно устаревшую и неспособную противостоять новым танкам антигитлеровской коалиции.
5 cm Pak. 38 (5 cm Panzerabwehrkanone 38 и 5 cm Panzerjägerkanone 38)
4,2 cm PaK 41
4,2 cm Panzerjägerkanone 41 или сокр. 4,2 cm Pak 41 (нем. 4,2-см противотанковое орудие) - немецкая лёгкая противотанковая пушка, использовавшаяся немецкими воздушно-десантными дивизиями в годы Второй мировой войны
4,2 cm Pak 41 была в целом сходна противотанковой пушке 3,7 cm Pak, от которой унаследовала лафет. Но Pak.41 давала более высокую начальную скорость снаряда и обеспечивала его повышенное бронебойное действие. Это было достигнуто благодаря коническому стволу производства фирмы «Рейнметалл», калибр которого изменялся от 42 мм у казённика до 28 мм у дульного среза. Изменение калибра произведено несколькими коническими участками различной длины, последний дульный участок цилиндрический (около 14 см), все участки нарезные. Конический ствол имел и недостатки. Так из-за повышенных скоростей и давлений внутри канала ствола ресурс ствола не был большим: порядка 500 выстрелов даже при использовании высококачественной легированной стали. Тем не менее, так как 4,2 cm Panzerjägerkanone 41 предназначалась в основном для вооружения парашютно-десантных подразделений, ресурс сочли приемлемым.
Снаряд массой 336 г пробивал броню толщиной 87 мм с расстояния 500 м под прямым углом.
4,2 cm PaK 41
12,8 cm PaK 44 (нем. 12,8 cm Panzerabwehrkanone 44 - 12,8-см противотанковая пушка образца 1944 года) - тяжёлая противотанковая пушка, использовавшаяся сухопутными войсками Германии на завершающем этапе Второй мировой войны. В момент своего появления и до конца войны не имела аналогов по дальности стрельбы и бронепробиваемости, однако чрезмерная масса и габариты орудия сводили на нет эти достоинства.
В 1944 году принимается решение создать сверхмощное противотанковое орудие с баллистикой 128-мм зенитной пушки FlaK 40 с длиной ствола в 55 калибров. Новое орудие получило индекс PaK 44 L/55. Поскольку на лафет обычной противотанковой пушки такой гигантский ствол установить возможным не представлялось, фирма «Мейланд», которая специализировалась на производстве трейлеров, сконструировала для пушки особый трёхосный лафет с двумя парами колёс впереди и одной сзади. При этом высокий профиль орудия пришлось сохранить, что делало пушку крайне заметной на местности.
Однако бронепробиваемость орудия оказалась чрезвычайно высокой - по некоторым оценкам как минимум до 1948 года в мире не было танка, способного выдержать попадание её 28-кг снаряда. Первым танком, способным выдержать обстрел из PaK 44, стал в 1949 году опытный советский танк ИС-7.
По методике определения бронепробиваемости, принятой в странах Оси, под углом в 30 градусов бронебойный-подкалиберный снаряд 12.8-cm Pz.Gr.40/43 c дистанции 2000 метров пробивал 173 мм брони, с 1500 метров - 187 мм, с 1000 метров - 200 мм, с 500 метров - 210 мм.
Низкая защищённость и мобильность орудия, вес которого перевалил за 9 тонн, заставило немцев проработать вариант установки его на самоходное шасси. Такая машина была создана в 1944 году на базе тяжёлого танка «Королевский тигр» и получила название «Ягдтигр». С пушкой PaK 44, сменившей индекс на StuK 44, он стал самой мощной противотанковой САУ Второй мировой войны - в частности, получены свидетельства о поражении танков «Шерман» с расстояния свыше 3500 м в лобовой проекции.
Прорабатывались также варианты использования орудия в танках. В частности, знаменитый опытный танк «Маус» имел на вооружении именно PaK 44 в дуплексе с 75-мм орудием (в танковом варианте пушка именовалась KwK 44). Также планировалось установить пушку и на опытный сверхтяжёлый танк E-100.
8,8 cm Pak. 43 (8,8 cm Panzerjägerkanone 43) - немецкая 88-мм противотанковая пушка времён Второй мировой войны. Термин нем. Panzerjägerkanone в переводе дословно означает «пушка охотников на танки» и является стандартным наименованием для всех немецких орудий этого класса начиная с весны 1941 года; аббревиатура Pak., использовавшаяся ранее для Panzerabwehrkanone, сохранена. Индекс «43» соответствует году постройки первого опытного образца.
Разработка Pak 43 была начата в конце 1942 года фирмой «Крупп» (Krupp A.G.). Необходимость создания для немецких сухопутных сил очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки Pak 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.
Базой для Pak 43 послужило 88-мм зенитное орудие Flak 41, у которого был заимствован ствол длиной в 71 калибр и его баллистика. Изначально Pak 43 разработана для установки на специализированном крестообразном лафете, унаследованном от зенитной пушки. Но таких лафетов не хватало, и они были излишне сложными в производстве; поэтому с целью упрощения конструкции и уменьшения габаритов качающаяся часть Pak. 43 была смонтирована на классическом лафете с раздвижными станинами от 105-мм лёгкой пушки 10 cm le K 41 (10 cm Leichte Kanone 41). Этот вариант получил обозначение 8,8 cm Pak 43/41. В 1943 году новые пушки дебютировали на поле боя и их производство продолжалось до конца войны. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудий.
Варианты Pak 43 использовались для самоходно-артиллерийских установок (САУ), была разработана танковая пушка KwK 43. Этими орудиями вооружались легкобронированная противотанковая САУ «Nashorn» («Hornisse») (8,8 cm Pak. 43/1), истребители танков «Фердинанд» (8,8 cm Pak. 43/2, раннее обозначение Stu.K. 43/1) и «Ягдпантера» (8,8 cm Pak. 43/3, раннее обозначение Stu.K. 43), тяжёлый танк PzKpfw VI Ausf B «Tiger II» или «Королевский тигр» (8,8 cm Kw.K. 43).
Несмотря на официальное задокументированное именование как «8,8 cm Panzerjägerkanone 43» в послевоенной литературе часто используется более широкий общий термин «Panzerabwehrkanone».
Противотанковая пушка Pak 43 в 1943-1945 гг. была очень эффективным средством против любого воевавшего танка союзников. Надёжную защиту от её огня удалось реализовать только в советском тяжёлом танке ИС-3, не принимавшем участия в боевых действиях во Второй мировой войне. Предыдущая модель советского тяжёлого танка ИС-2 образца 1944 года была лучшей по стойкости против огня Pak 43 среди воевавших машин. В общей статистике по безвозвратным потерям ИС-2 поражения от 88-мм пушек составляют около 80 % случаев. Любой прочий танк СССР, США или Великобритании вообще не предоставлял своему экипажу хоть какой-нибудь защиты от снарядов Pak 43.
С другой стороны, орудие Pak 43 было чрезмерно тяжёлым: его масса составляла 4400 кг в боевом положении. Для транспортировки Pak 43 требовался достаточно мощный специализированный тягач. Проходимость сцепки тягача с орудием на слабых грунтах была неудовлетворительной. Тягач и буксируемая им пушка были уязвимы на марше и при разворачивании на боевой позиции. Кроме того, в случае фланговой атаки противника было затруднительно повернуть ствол Pak 43/41 в угрожаемом направлении.
Mobile 88mm PaK 43 Tank Killer
88-мм зенитная пушка FlaK 41
8,8 cm FlaK 41 (нем. 8,8-cm-Flugabwehrkanone 41, буквально 8,8-см зенитная пушка образца 41) - германское 88-миллиметровое зенитное орудие. В 1939 году объявило конкурс на создание новой зенитки с улучшенными баллистическими характеристиками. Первый образец появился в 1941 году. В течение Второй мировой войны пушка Flak 41 производилась в малых количествах, в войска поступала небольшими партиями, использовалась в качестве зенитной пушки.
В 1939 г. фирма «Рейнметалл-Борзиг» получила контракт на создание новой пушки с улучшенными баллистическими характеристиками. Сначала пушка называлась Gerät 37 («устройство 37»). Это название было заменено в 1941 г. на 8,8-cm Flak 41, когда был изготовлен первый опытный образец пушки. Первые серийные образцы (44 штуки) были направлены в Африканский Корпус в августе 1942 г., причем половина их была потоплена в Средиземном море вместе с немецким транспортом. Испытания оставшихся образцов выявили ряд сложных конструктивных недостатков.
Лишь с 1943 г. эти пушки стали поступать в войска ПВО Рейха.
Новая пушка имела скорострельность 22-25 выстрелов в минуту, а начальная скорость осколочного снаряда достигала 1000 м/с. Пушка имела лафет шарнирного типа с четырьмя расположенными крестообразными станинами. Конструкция лафета обеспечивала ведение огня при угле подъёма до 90 градусов. В горизонтальной плоскости был возможен круговой обстрел. Пушка образца 1941-го года имела бронированный щит для защиты от осколков и пуль. Ствол пушки длиной 6,54 метров состоял из кожуха, трубы и казенника. Автоматический затвор был снабжён гидропневматическим досылателем, позволившим повысить скорострельность пушки и облегчить работу расчёта. Для пушек Flak 41 был увеличен пороховой заряд до 5,5 кг (2,9 кг у Flak18), для чего у патронной гильзы пришлось увеличить длину (с 570 до 855 мм) и диаметр (со 112,2 до 123,2 мм, по фланцу). Воспламенение заряда в гильзе - электрозапальное. Всего было разработано 5 видов снарядов - 2 осколочно-фугасных с различными типами взрывателей и 3 бронебойных. Досягаемость пушки по высоте: баллистический потолок 15000 м, высота действительного огня - 10500 м.
Бронебойный снаряд массой 10 кг и начальной скоростью 980 м/с на расстоянии 100 метров пробивал броню толщиной до 194 мм, а на расстоянии одного километра - 159 мм броню, на расстоянии двух километров - около 127 мм.
Подкалиберный снаряд массой 7,5 кг и начальной скоростью 1125 м/с с расстояния 100 м пробивал броню толщиной 237 мм, с расстояния 1000 метров - 192 мм, с 2000 метров - 152 мм.
В отличие от Flak 36, механическая тяга с использованием двух одноосных тележек не обеспечивала достаточной маневренности при транспортировке пушки FlaK 41, поэтому велись работы по установке пушки на шасси танка «Пантера», но подобная самоходная зенитная пушка так и не была создана.
Flak 41 производилась небольшими партиями - до 1945 года, на вооружении немецкой армии было только 279 единиц Flak 41.
88-мм зенитная пушка FlaK 41
88-мм зенитная пушка FlaK 18/36/37
8,8 cm FlaK 18/36/37 (нем. 8,8-cm-Flugabwehrkanone 18/36/37, буквально 8,8-см зенитная пушка образца 18/36/37) , также известное как «восемь-восемь» (нем. Acht-acht) - германское 88-миллиметровое зенитное орудие, находившееся на вооружении с 1932 по 1945 годы. Одно из лучших зенитных орудий Второй мировой войны. Также послужило образцом при создании орудий для танков «Тигр» PzKpfw VI. Эти орудия широко использовались в роли противотанковых и даже полевых орудий. Часто данные орудия называют самыми известными орудиями Второй мировой войны
Согласно Версальскому договору Германии запрещалось иметь на вооружении и разрабатывать зенитную артиллерию. Но уже в 1920-х годах немецкие инженеры из концерна Круппа снова занялись разработкой подобных пушек. С целью преодоления ограничений Версальского договора все работы по изготовлению образцов велись на шведских заводах Бофорс, с которыми у Круппа были заключены двусторонние соглашения.
К 1928 году были готовы прототипы зенитных пушек калибра 75 мм со стволами длиной 52 - 55 калибров и 88 мм со стволом длиной в 56 калибров. В 1930 году, предвидя развитие высотной бомбардировочной авиации, немецкие генералы и конструкторы решили увеличить калибр предложенной им 75-мм зенитной пушки m/29 совместной разработки Бофорс и Крупп. Унитарный выстрел 105-мм калибра показался слишком тяжелым для полевых условий - заряжающий не смог бы обеспечить высокий темп стрельбы. Поэтому остановились на промежуточном калибре 88 мм. С 1932 года на заводе Круппа в городе Эссен началось массовое производство пушек. Так появился знаменитый Acht-acht (8-8) - от немецкого Acht-Komma-Аcht Zentimeter - 8,8 сантиметра - 88-мм зенитная пушка Flak 18.
Её поставки в зенитные части вермахта, сформированные на базе семи моторизованных зенитных батарей рейхсвера, началось в 1933 году под обозначением «8,8-см зенитная пушка 18». Указание «18» в названии пушки намекало на 1918 год, и было сделано с целью дезинформации: с тем чтобы показать, что Германия придерживалась условий Версальского договора, который запрещал разрабатывать зенитные орудия
Для стрельбы использовались выстрелы патронного заряжания со снарядами различного назначения. Против самолетов использовались осколочные снаряды с дистанционным взрывателем. Начальная скорость такого снаряда составляла 820 м/сек, при весе снаряда 9 кг заряд взрывчатого вещества составлял 0,87 кг. Досягаемость по высоте этим снарядом достигала 10600 м.
После войны в Испании были разработаны бронебойные и кумулятивные снаряды для 88-мм пушки.
На 1941 год основу немецкой противотанковой артиллерии составляла 37-мм противотанковая пушка Pak 35/36. Лишь в конце 1940 года в войска начали поступать 50-мм противотанковые пушки Pak 38, но на 1 июня 1941 их было всего 1047 шт. А первые 15 75-мм противотанковых пушек Pak 40 вермахт получил только в феврале 1942 г.
Аналогичная картина была и в танковых войсках. Основу танковых дивизий составляли танки: Т-III модификаций А-F, которые были вооружены короткоствольной 37-мм пушкой KwK 36; T-IV модификации А-F, с короткоствольной 75-мм пушкой KwK 37; и танки чешского производства PzKpfw 38 (t) с 37-мм пушкой KwK 38 (t). Новые танки Т-III с короткоствольной 50-мм пушкой KwK 38 появились в 1941 году, но по состоянию на февраль их было всего 600 штук. Танки Т-III и Т-IV с длинноствольными пушками 50-мм KwK 39 и 75-мм KwK 40 начали поступать в войска лишь с весны 1942 года.
Поэтому, когда в 1941 году немцы встретились с советскими танками КВ-1, КВ-2 и Т-34-76, вермахт был в панике. Основная противотанковая и танковая пушка калибра 37 мм могла поражать танки Т-34 на расстоянии всего 300 метров, а танки КВ только со 100 метров. Так, в одном из донесений говорилось, что расчёт 37-мм пушки добился 23 попаданий в один и тот же танк Т-34, и лишь когда снаряд попал в основу башни, танк был выведен из строя. Новые 50-мм пушки могли поражать танки Т-34 с 1000 метров, а КВ - с 500 метров, но этих пушек было мало.
Учитывая приведенные выше данные, можно видеть, что зенитная 88-мм пушка, особенно в 1941-1942 годах, была для немецких войск чуть ли не единственным эффективным средством борьбы с танками противника. Она могла поражать все типы советских танков на протяжении всей войны. Только танки ИС-2 могли устоять перед её огнем, но на расстоянии не меньшем, чем 1500 метров.
88-мм пушка использовалась на всех фронтах, как в качестве зенитки, так и противотанковой пушки. Кроме того, с 1941 года она начала поступать противотанковым частям.
