2.2. УКЛАДКА ПАРАШЮТНОЙ СИСТЕМЫ Д-10
Укладка парашютной системы Д-10 производится в шесть этапов.
Первый этап. Проверка наличия и исправности частей основного
парашюта, подготовка их к укладке
Элементы 1-го этапа
1. Вытянуть парашютную систему на всю длину. Запасной парашют (если не требуется его переукладка) и парашютную сумку положить на верхнее окантовочное полотнище.
2. Проверить закрепление пара-шюта (стеллажный номер), а также соответствие номеров паспорта и основного купола.
3. Проверить наличие частей.
4. Проверить техническое состояние частей.
5. Проверить монтаж шнуров блокировки на свободных концах.
6. Смонтировать трос звена ручного раскрытия в гибкий шланг и вставить кольцо в карман.
7. Снять с ранца страхующий парашютный прибор, произвести его внешний осмотр и положить на верхнее окантовочное полотнище.
8. Проверить положение строп и отсутствие их запутывания.
9. При необходимости распутать стропы.
Расстилают полностью укладочное полотнище (1) (рис. 2.32) и закрепляют костылями. Накрывают укладочное полотнище подстилочным полотнищем (4), вынимают парашютную систему из сумки, кладут на середине укладочного полотнища (стола) и вытягивают на всю длину. Раскладывают отделяемые части в следующем порядке: стабилизирующую с-стему (10) кладут справа от вершины купола (12) и камеры основного парашюта (11); укладочные принадлежности (5) – на расстоянии 2 м от подстилочного полотнища (4); кольцо звена ручного раскрытия после осмотра вставляют в карман на главной лямке подвесной системы, а трос пропускают в шланг. Складывают парашютную сумку (6) и вместе с запасным па-рашютом (7) и парашютным прибором АД-3У-Д-кладут на верхнее окантовочное полотнище (2).
Вначале проверяют номера на паспорте парашюта и основном куполе. Убедившись в их соответствии, приступают к проверке технического состояния парашютной системы. Берут камеру стабилизирующей системы, убеждаются в исправности карабина (4) (рис. 2.33), надежно ли пришиты ленты крепления карабина к камере и металлические кольца (2), не повреждена ли ткань камеры (1) и исправны ли завязки. После проверки камеру стабилизирующего парашюта кладут на верхнее окантовочное полотнище рядом с запасным парашютом. При осмотре стабилизирующей системы и камеры основного парашюта проверяют, нет ли на них порывов и ожогов ткани, нарушений строчек в местах крепления усилительных лент (3) и строп, повреждений карманов, сот (7), съемных резиновых сот (9), уздечек, петли (5), эластичного кольца (8), фартуков (10). Проверяют узел соединения (6) и наличие закрепки в месте крепления парашютного звена к уздечке камеры и купола основного парашюта. В случае обнаружения порыва резиновых сот их снимают и заменяют новыми.
Клейм, клэйм" href="/text/category/klejm__klyejm/" rel="bookmark">клеймо завода-изготовителя находились сверху. Вершину купола крепят уздечкой к костылю, удерживающему торец укладочного полотнища, или к другому приспособлению. Один человек берет основной парашют за стропы у кром -
https://pandia.ru/text/78/374/images/image007_57.gif" alt="Подпись:" align="left" width="212" height="256 src=">При осмотре подвесной системы проверяют ее металлические детали: карабины и их пружины, кольца, пряжки (изогнутые, полукольца и др.), скобы крепления запасного парашюта. На металлических деталях не должно быть коррозии и других повреждений.

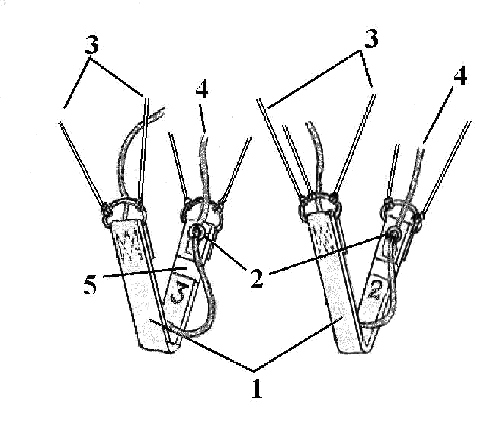

Проверяют монтаж шнуров-блокировок (2) свободных концов (1) (рис. 2.35), наличие на них закрепки из капроновой нити, исправность лент и строчек подвесной системы и кармана (6) для кольца (5). При применении парашютной системы с использованием перекатов свободных концов подвесной системы шнуры-блокировки свободных концов снимают. Для этого аккуратно разрезают закрепку концов шнура, развязывают узлы и удаляют шнуры-блокировки.
Проверяют крепление пряжек с зубчатыми перемычками (8) к лямкам наспинно-плечевых обхватов (7) в районе меток (11). К двойным пряжкам на главной лямке присоединяют регулирующие ленты (рис. 2.37), а к двойным кольцам – ленты подтяга углов ранца.
Осматривая ранец, проверяют, не деформирована ли рама жесткости, нет ли порывов ткани клапанов и дна ранца, исправны ли карман и завязки
__________________________________
для крепления парашютного прибора, надежно ли закреплены кольцо для контровки петли парашютного звена и кольцо для крепления камеры со стабилизирующим парашютом, исправна ли резиновая сота на правом клапане ранца.
Проверяют исправность шланга звена ручного раскрытия и крепление его к ранцу, пришивку регулирующих лент и петель крепления подвесной системы к дну ранца, лент подтяга углов ранца, а также обращают внимание, не повреждены ли ткань и ленты ранца, проверяют исправность ранцевых карабинов и лент крепления запасного парашюта.
При осмотре двухконусного замка проверяют, надежно ли он крепится к ранцу, нет ли на двухконусном замке вмятин, забоин, коррозии и грязи, нет ли препятствий открытию и закрытию затвора. При обнаружении на замке грязи и пыли их необходимо удалить сухой тряпкой.
Осматривая звено ручного раскрытия, убеждаются в том, что нет повреждений и заусенцев на проволочной петле, не нарушены ее оплетка и опайка, нет порывов нитей троса и надежна заделка ограничителя троса. После проверки кольцо (5) вставляют в карман (6) на главной лямке подвесной системы, а трос (4) продевают в шланг (3) (рис. 2.35).
При осмотре парашютной сумки проверяют, нет ли порывов ткани и повреждений на ручках, наличие и исправность стягивающего шнура и металлической бирки. Убедившись, что сумка исправна, ее аккуратно складывают и кладут на укладочное полотнище.
Парашютный прибор АД-3У-Д-165 кладут на верхнее окантовочное полотнище рядом с запасным парашютом (на сложенную парашютную сумку).
Если при проверке парашютной системы будут обнаружены дефекты, то ее ремонт или замена неисправных частей должны производиться в мастерской по ремонту ВДТ. После устранения дефектов укладка парашютной системы разрешается только после проверки офицером воздушно-десантной службы.
Элементы контроля 1-го этапа
1. Подсоединение подвесной системы к ранцу:
Пряжки с зубчатой перемычкой подсоединены к наспинно-плечевым
обхватам;
Регулирующие ленты подсоединены к пряжкам главной лямки.
2. Установка кольца звена ручного раскрытия в карман на главной лямке подвесной системы и продевание троса в шланг.
3. Наличие шнуров-блокировок, если парашютная система применяется без переката свободных концов. (Отсутствие шнуров-блокировок при применении парашютной системы с перекатом свободных концов).
4. Правильность монтажа расчековочного устройства (при расстегнутой текстильной застежке).
5. Отсутствие запутывания строп.
6. Узел соединения петли парашютного звена с уздечками купола и камеры основного парашюта, наличие закрепки на петле.
7. Исправность парашютного прибора (проверяет техник по приборам
и автоматическим устройствам).
Положение для контроля этапа
Укладывающий – опустившись на одно колено лицом к проверяющему, держит ранец левой рукой вертикально. В этой же руке держит петлю троса звена ручного раскрытия и резиновую соту правого клапана ранца, правой рукой представляет к проверке расчековочное устройство при расстегнутой текстильной застежке.
Помогающий – стоя у вершины купола, в правой руке держит узел соединения уздечек купола основного парашюта и его камеры с петлей парашютного звена, представляет для проверки закрепку на петле. В левой руке на уровне пояса удерживает за вершину купол стабилизирующей системы.
Второй этап. Укладка купола основного парашюта
и надевание камеры на него
Элементы 2-го этапа
1. На петлю стропы № 12 наложить петли строп № 13А и 13Б, расправить полотнище, закрыв щель между стропами № 13А и 13Б.
2. Представить положение строп и первого полотнища для контроля.
3. Уложить левую половину купола (до заводского клейма) и зафиксировать ее тремя грузиками.
4. Перекинуть правую часть купола на уложенную левую половину.
5. Уложить правую половину купола.
6. Устранить промежуток между правой и левой половинами купола.
7. Подогнуть сначала правую часть кромки и основу купола, затем левую на ширину камеры.
Надеть камеру на купол. Проверить правильность укладки купола и надевания камеры на купол.
Порядок выполнения элементов этапа
Находят стропу № 12, обозначенную красной или оранжевой муфтой у кромки купола, и кладут ее по осевой линии укладочного полотнища, весь остальной купол размещают справа от нее. На петлю стропы № 12 кладут петлю стропы № 13А, полотнище купола, расположенное между этими стропами, расправляют до вершины купола. На петлю стропы № 13А кладут петлю стропы № 13Б, слегка натягивают стропы и полотнище купола, чтобы закрыть щель между стропами № 13А и 13Б. Фиксируют положение купола тремя грузиками из комплекта укладочных принадлежностей: один грузик кладут на кромку первого полотнища, второй – у кромки остальной части купола, третий – у вершины щели. Представляют положение строп № 12, 13А и 13Б и первого полотнища купола для кон-троля командиру подразделения и офицеру воздушно - десантной службы, при этом укладывающий стоит у кромки основного купола лицом к проверяющему, помогающий – за ним.
https://pandia.ru/text/78/374/images/image014_10.jpg" align="left" width="352" height="306 src=">.jpg" align="left" width="280" height="249 src=">Если правая и левая половины находятся на значительном расстоянии друг от друга, то их аккуратно сдвигают. Для этого необходимо, удерживая у кромки купола пучок строп, потянуть купол за уздечку.
https://pandia.ru/text/78/374/images/image020_6.jpg" align="left" width="465 height=345" height="345">Вырав-нивают нижнюю кромку. Берутся за свободные кон-цы подвесной си-стемы и, удержи-вая кромку купо-ла в камере, легко встряхивая, вытягивают стропы на всю длину. Затем
расправляют складки ткани, образовавшиеся в средней части купола (рис. 2.42 а). Для этого, удерживая
Элементы контроля 2-го этапа
1. Правильность укладки купола и положения строп.
Находясь у ранца, взять в одну руку стропы верхних свободных концов, в другую – стропы № 24, 1А и 1Б. Поднимая и разделяя их, подойти к кромке купола и проверить деление купола пополам на верхнюю и нижнюю части. Стропы № 1А, 1Б и 24 находятся сверху (рис. 2.43): слева – № 24 и 1А, справа – № 1Б. Пучок внутренних дополнительных строп выходит из середины кромки купола.
2. Контроль положения камеры основного парашюта:
Усилительная лента, нашитая по периметру основы камеры, находится на одном уровне с кромкой уложенного купола;
Соты находятся сверху;
Эластичное кольцо нижнего основания камеры находится внутри камеры на расстоянии 150 – 200 мм от кромки купола;
Часть купола от изгиба до вершины и стабилизирующая система расположены справа от нижней части купола;
Купол проходит в горловину верхней части камеры основного парашюта, а не пропущен между лентами уздечки камеры.
Положение для контроля
Укладывающий – опустившись на одно колено у кромки купола лицом к проверяющему, рукой удерживает в обхват все стропы.
Помогающий – опустившись на одно колено у ранца лицом к проверяющему, одной рукой приподнимает ранец, на предплечье второй руки держит верхние свободные концы (№№ 1 и 4) и стропы управления (рис. 2.44).
Основной парашют предназначен для обеспечения безопасной скорости снижения и приземления парашютиста.
Основной купол (вид снизу):
1 - клинья купола; 2 - клин из ткани «эксцельсиор»; 3 - щель; 4 - места крепления и номера внешних дополнительных строп; 5 - места крепления и номера внутренних дополнительных строп; 6 - полюсное отверстие
Состоит из основы купола и строп. Основа купола состоит из 24 клиньев (1), которые образуют неплоский круг площадью 100 м 2 . Каждый клин купола в свою очередь состоит из семи клиньев, шесть из которых изготовлены из капроновой ткани, и один клин (2) шириной 50 мм - из ткани «эксцельсиор», являющейся сеткой. Клинья соединены между собой швом «в замок». На швы, соединяющие клинья купола, настрочены капроновые ленты ЛТКП-13-70. Нижняя кромка купола усилена с двух сторон капроновой лентой ЛТКП-15-185. По нижней кромке купола у всех строп, кроме строп № 1А,1Б,13А,13Б, нашиты перемычки из капроновой ленты ЛТКП-15-185, которые предназначены для предотвращения случаев перехлестывания купола стропами и уменьшения времени его наполнения. На основе купола, между стропами № 1А и 1Б,13А и 13Б имеются щели (3) длиной 1,7 м, предназначенные для разворота купола при снижении.
1 - основные стропы; 2 - внешние дополнительные стропы; 3 - внутренние дополнительные стропы; 4 - стропы № 1А, 1Б, 13А, 13Б; 5 - стропы № 2, 14; 6 - свободные концы подвесной системы.
Основной парашют имеет 26 основных строп (1), изготовленных из капронового шнура ШКП-150 (из них 22 стропы длиной 4 м и 4 стропы (4), прикрепленные к петлям щелей купола, длиной 7 м), 22 внешние дополнительные стропы (2) длиной 3 м, а также 24 внутренние дополнительные стропы (3) из капронового шнура ШКП-120 длиной 4 м.
Дополнительные стропы примонтированы к основным стропам, причем к стропам № 2 и 14 (5) примонтированы по две внутренние дополнительные стропы (3).
Стропы одним концом привязаны к петлям купола, другим - к пряжкам-полукольцам свободных концов (6) подвесной системы.
Для облегчения укладки основного парашюта на стропах № 1А,1Б и на дополнительной стропе № 24 у нижней кромки купола, а также у пряжек-полуколец подвесной системы нашиты опознавательные муфты, изготовленные из хлопчатобумажной ткани зеленого или синего цвета, а на дополнительной стропе № 12 - красного или оранжевого цвета.
Для облегчения укладки строп на них нанесены метки на расстоянии 0,2 м от нижней кромки купола и 0,4 м от пряжек-полуколец свободных концов подвесной системы, обозначающих начало и конец укладки.
По нижней кромке купола, слева от строп, указаны их порядковые номера. На куполе с внешней стороны между стропами 1А и 24 имеется заводская маркировка.
На стропы № 1А и 13А, 1Б и 13Б нашиты стропы управления (4) (рис. 26), которые предназначены для разворота купола и изго-товлены из капронового шнура ШКПкр-190 крас-ного цвета в два сложения. Стропы управления про-деты через кольца (2), на-шитые с внутренней стороны свободных концов (1) подвесной системы. Один конец левой стропы управления пристрочен к стропе № 13А на расстоянии 1,65 м, второй - к стропе № 1А на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы. Один конец правой стропы управления пристрочен к стропе № 13Б на расстоянии 1,65 м, второй - к стропе № 1Б на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы.
Стропы управления: 1 - свободные концы подвесной системы; 2 - кольца; 3 - основные стропы; 4 - стропы управления; 5 - шлевка резиновая
При натяжении правой стропы управления натягиваются стропы № 1Б и 13Б, втягивая внутрь нижнюю кромку купола. Поток воздуха, выходящий из-под кромки в месте ее подгиба, создает реактивную силу, которая вращает купол, и он разворачивается вправо. При натяжении левой стропы управ-ления натягиваются стропы № 1А и 13А и купол поворачивается влево.

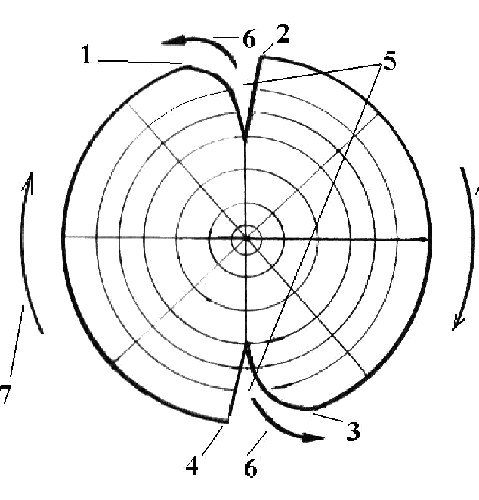

Разворот купола вправо (вид на купол сверху): 1 - место крепления стропы № 1Б; 2 - место крепления стропы № 1А; 3 - место крепления стропы № 13Б; 4 - место крепления стропы № 13А; 5 - щели купола; 6 - направление выхода воздуха; 7 - направление вращения купола
Десантный парашют Д-10 — это система, заменившая парашют Д-6. Площадь купола 100 кв. м с улучшенными характеристиками и красивым внешним видом — в форме патиссона.
Предназначен
Предназначен для прыжков как начинающим парашютистам, так и десантникам — учебно-тренировочные и боевые прыжки с самолета АН-2, вертолетов МИ-8 и МИ-6 и военно-транспортных самолетов АН-12, АН-26, АН-22, ИЛ-76 с полным табельным вооружением и снаряжением. или без него. Скорость полета на выброске 140-400 км/час, минимальная высота прыжка 200 метров со стабилизацией 3 секунды, максимальная — 4000 метров с полетной массой парашютиста до 140 кг. Скорость снижения 5 м/сек.
Скорость по горизонту до 3 м/секунду. Перемещение купола вперед осуществляется за счет переката свободных концов, где уменьшил перекатом свободные концы, туда купол и пошел. Развороты купола выполняются стропами управления, разворачивается купол за счет щелей, расположенных на куполе. Длина строп у парашюта Д-10 разная. Более легкий по весу, он получил больше возможностей в управлении.
В конце статьи размещу полностью ТТХ Д-10 (тактико-технические характеристики)
Парашютная система Д-10
Парашютную систему Д-10 уже многие знают, в войска система пришла. десантирование показало работу в воздухе. схождений стало значительно меньше, потому что больше возможностей под открытым куполом бежать туда, где нет никого. с парашютной системой Д-12 будет в этом плане ещё лучше. Поверьте, это сложно. создать такую систему, которая безопасно откроется, дать скорость куполу, дать развороты, создать такое управление, чтобы с ним справиться мог парашютист без опыта прыжков. а для десантников, когда они идут с полным табельным вооружением и снаряжением, удержать скорость снижения и дать возможность легкого управления куполом.
А в боевой обстановке во время десантирования необходимо максимально исключить стрельбу-пальбу по парашютистам, как по мишеням.
В НИИ Парашютостроения разработали модификацию парашюта Д-10. знакомьтесь.
С высоты 70 метров
Минимальная высота выброски 70 метров. Мужественные у нас десантники. со 100 метров ходить страшно.)) страшно, потому что земля близко. а с 70 м. это как с головой в омут.)) земля совсем рядом. я эту высоту знаю, это заход на последнюю прямую на спортивном куполе. но система Д-10П отработана на быстрое открытие. без стабилизации на принудительное открытие ранца. вытяжная веревка крепится карабином за трос в самолете или вертолете, а другой конец тросиком на закрытие ранца парашюта. тросик веревкой выдергивается, ранец открылся и купол пошел. такая система открытия у парашюта Д-1-8, серии 6. возможность покидания летательного аппарата на высоте 70 метров — это безопасность во время десантирования в боевых условиях.
Максимальная высота покидания летательного аппарата 4000 метров.
Система Д-10П разработана так, что имеет возможность преобразования в систему Д-10. и наоборот. другими словами, его можно работать без стабилизации на принудительное раскрытие парашюта или крепится стабилизация, парашют укладывается на работу со стабилизацией и вперед, в Небо.
Купол состоит из 24 клиньев, стропы прочностью на разрыв 150 кг каждая.
22 стропы длиной 4 метра и четыре стропы, прикрепленные к петлям щелей купола, длиной 7м из капронового шнура ШКП-150,
22 внешние дополнительные стропы из шнура ШКП-150 длиной 3 м
24 внутренние дополнительные стропы из шнура ШКП-120 длиной 4 м, крепящиеся к основным стропам. к стропам 2 и 14 крепятся по две внутренние дополнительные стропы.
Десантника? Из чего их изготавливают? На эти и иные вопросы вы найдёте ответы в статье. Парашютом называют устройство из ткани, изготовленное в виде полукруга, к которому стропами крепится груз или подвесная система. Оно замедляет перемещение предмета в воздухе. Парашюты применяются для задержки движения крылатых машин при посадке и прыжков с фиксированных объектов (или из летательных аппаратов) с целью благонадёжного спуска и приземления грузов (людей).
Разновидности
Многим интересно знать, сколько строп у парашюта десантника. Сперва воздушные зонты применялись для мягкой посадки человека на Землю. Сегодня с помощью них спасают людей, десантируются с воздуха. Кроме того, они служат спортивными снарядами.
Для приземления грузов и машин придумали грузовые небесные зонты. Для посадки тяжёлой техники могут применяться одновременно несколько таких устройств. Спасательные системы на лёгких самолётах являются их разновидностью. Такие устройства состоят из парашюта и ускорителей вынужденного вытягивания (ракетных, баллистических либо пиротехнических). Когда возникает опасная ситуация, пилот приводит в действие спасательное средство и самолёт на парашюте садится на землю. Эти приёмы очень часто критикуют.
Небольшие стабилизирующие парашюты (также являющиеся вытяжными) регулируют положение тела во время непринуждённого спуска. Сдерживающие воздушные зонты разработали для сокращения тормозного пути на транспортных и судах, для остановки машин в дрэг-рейсинге. К примеру, такими устройствами были оснащены самолёты Ту-104 и ранние модели Ту-134.
Для того чтобы снизить скорость космического аппарата при посадке на небесный объект или во время перемещения в атмосфере, также применяются парашюты. Известно, что для приземления людей и грузов разработаны обычные круглые небесные зонты. А ещё существуют круглые парашюты, изготовленные в виде крыла Рогалло, с втянутой вершиной, ленточные для сверхзвуковой скорости, парафойлы - крылья в форме эллипса или прямоугольника и многие другие.
Устройства для высадки людей
Итак, сколько строп у парашюта десантника? Для безопасного приземления человека специалисты разработали такие виды воздушных зонтов:
- специального назначения;
- спасательные;
- тренировочные;
- десантные;
- оболочковые планирующие парашютные системы (спортивные).
Базовыми видами являются десантные (круглые) парашюты и системы «крыло» (оболочковые планирующие средства).
Виды армейских «воздушных зонтов»
Каждый солдат должен знать, сколько строп у парашюта десантника. Армейские небесные зонты бывают двух видов: квадратные и круглые. Купол десантного круглого парашюта - многоугольник, который, наполняясь воздухом, приобретает вид полусферы. На верхушке есть вырез (или менее плотная ткань) в центре. Такие системы (например, Д-5, Д-10, Д-6) отличаются следующими высотными характеристиками:
- рабочая обычная высота - от 800 до 1200 м;
- предельная вышина выброски - 8 км;
- наименьший уровень выброски - 200 м со снижением на заполненном куполе не меньше 10 сек и стабилизацией 3 сек.
Круглыми десантными парашютами управлять сложно. Они имеют приблизительно равную горизонтальную и вертикальную скорость (5 м/с). Вес у этих устройств такой:
- 13,8 кг (Д-5);
- 11,7 кг (Д-10);
- 11,5 кг (Д-6).
У квадратных парашютов (к примеру, русский «Листик» Д-12, Т-11 США) есть добавочные прорези в своде, с помощью которых парашютист контролирует горизонтальное перемещение. Они также улучшают маневренность. Горизонтальная скорость изделий - до 5 м/с, а скорость снижения - до 4 м/с.
Д-6
А сейчас выясним, сколько строп у парашюта десантника Д-6, который был разработан «НИИ парашютостроения» (холдинг «Авиационная оснастка»). Его используют для боевых и тренировочно-учебных прыжков из самолётов-транспортников. Ранее его применяли СССР.
Сегодня видоизменённое устройство Д-6 четвёртой серии наряду с новым Д-10 применяется аэроклубами и десантно-воздушными войсками. Его корректирующая система с куполом состоит из строп, стабилизатора со звеном и основы верхушки. По нижней кромке свода под усилительные радиальные ленты продеты и прострочены 16 канатов из капроновой верёвки ШКП-200. Длина крайних строп, размещённых в свободном состоянии на каждой петле, от нижней кромки верхушки до петель стабилизатора равна 520 мм, а средних - 500 мм.
Нюансы Д-6
Основа купола Д-6 выполнена из капронового материала арт. 560011П, а накладка - из такой же ткани, но имеет арт. 56006П. Между стропами № 15А и 15Б, 1А и 1Б, на основе купола есть щели размером 1600 мм, предназначенные для разворота свода при снижении. На верхушке имеются 30 тросов, изготовленных из капроновой верёвки ШКП-150. К свободным краям подвесной конструкции № 2 и 4 крепится по 7 строп, а к № 1 и 3 - по 8.
Длина строп в свободном положении от пряжек-полуколец до нижнего края купола равна 9000 мм. На них нарисованы метки на дальности 200 мм от нижнего края свода и 400 мм от полуколец-пряжек свободных концов. Они великолепно облегчают укладку тросов купола. К стропам № 15А и 15Б, 1А и 1Б пришиты канаты координирования. Купол имеет площадь 83 кв. м.
Стропы управления изготовлены из капронового красного жгута ШКПкр. Они пропущены через кольца, пришитые к внутренней стороне свободных концов подвесной конструкции.
Д-10
А сейчас расскажем, сколько строп у парашюта десантника Д-10. Известно, что этот небесный зонт заменил парашют Д-6. Его купол, выполненный в форме патиссона, с красивым внешним видом и улучшенными характеристиками имеет площадь 100 кв. м.
Устройство Д-10 изготовлено для высадки начинающих парашютистов-десантников. С помощью него можно выполнять боевые и учебно-тренировочные прыжки с транспортно-военных Ил-76, воздушного судна Ан-2, вертолётов Ми-6 и Ми-8. На выброске скорость полёта равна 140-400 км/ч, самая малая высота прыжка - 200 м со стабилизацией 3 секунды, предельная - 4000 м с полётной массой человека 140 кг, снижение происходит со скоростью 5 м/с. У парашюта Д-10 длина строп разная. Он мало весит и имеет много возможностей в управлении.
Каждому военнослужащему известно, сколько строп у основного парашюта десантника Д-10. Устройство имеет 22 каната протяжённостью 4 метра и 4 троса, соединённых с петлями щелей купола, размером 7 м из капроновой верёвки ШКП-150.
Парашют также оснащён 22 добавочными внешними стропами из жгута ШКП-150 протяжённостью 3 м. Кроме того, он имеет 24 внутренних добавочных каната из жгута ШКП-120 размером 4 м, крепящихся к базовым стропам. К тросам 2 и 14 присоединено по паре внутренних добавочных строп.
Д10П
Чем хорош десантный парашют? Д-10 и Д10П - удивительные системы. Устройство Д10П разработано так, что может преобразовываться в Д-10 и наоборот. С ним можно заниматься без стабилизации на насильственное открытие. А можно её прикрепить, уложить парашют на работу с регулировкой - и в самолёт, в небо…
Купол Д10П изготовлен из 24 клиньев, стропы имеют прочность на порыв 150 кг каждая. Количество их идентично числу тросов небесного зонта Д-10.
Запаски
А сколько строп у запасного парашюта десантника? Известно, что конструкция Д-10 позволяет пользоваться запасными воздушными зонтами типа 3-5, 3-4, 3-2. Раскрытие двухконусного замка страхуют парашютные аппараты ППК-У-165А-Д, АД-ЗУ-Д-165.
Рассмотрим запасное парашютное средство 3-5. Оно состоит из следующих частей: купола со стропами, подвесной промежуточной системы, ранца, звена ручного открывания, парашютной сумки и паспорта, вспомогательных деталей.
Запасной парашют способствует созданию неопасной скорости снижения (приземления). Это несущая поверхность, выполненная в форме каркасированного поверхностного слоя с силовыми деталями, которые соединяют верхушку с подвесной промежуточной системой.
Парашют имеет круглый свод площадью 50 кв. м, который состоит из четырёх секторов, изготовленных из пяти капроновых полотнищ. Эти составные части между собой сшиты швом в замок.
К петлям купола прикреплены 24 стропы из капроновой верёвки ШКП-150. Их долгота в свободном положении от нижней кромки свода до полуколец подвесной промежуточной системы равна 6,3 м. Для упрощения укладки свода 12-я стропа изготовлена из красного шнура (либо на неё нашита опознавательная красная муфта).
На каждом канате на дальности 1,7 м от нижнего края свода имеется чёрная метка, обозначающая место завершения укладки строп в ячейки ранца.
Взаимодействие деталей
Если основной парашют не работает, десантник должен резко выдернуть рукой вытяжное кольцо элемента ручного открытия. В итоге карманы вытяжного устройства, размещённые вокруг полюсного просвета, оказываясь в потоке воздуха, вытаскивают из ранца свод и стропы парашюта-запаски и удаляют из него человека.
Под влиянием потока воздуха купол этого устройства полностью раскрывается, обеспечивая нормальное приземление.
Десантный парашют Д-10 — это система, заменившая парашют Д-6. Площадь купола 100 кв.м с улучшенными характеристиками и красивым внешним видом — в форме патиссона.
Предназначен
Предназначен для прыжков как начинающим парашютистам, так и десантникам — учебно-тренировочные и боевые прыжки с самолета АН-2, вертолетов МИ-8 и МИ-6 и военно-транспортных самолетов АН-12, АН-26, АН-22, ИЛ-76 с полным табельным вооружением и снаряжением... или без него... Скорость полета на выброске 140-400 км/час, минимальная высота прыжка 200 метров со стабилизацией 3 секунды, максимальная — 4000 метров с полетной массой парашютиста до 140 кг. Скорость снижения 5 м/сек.
Скорость по горизонту до 3 м/секунду. Перемещение купола вперед осуществляется за счет переката свободных концов, где уменьшил перекатом свободные концы, туда купол и пошел... Развороты купола выполняются стропами управления, разворачивается купол за счет щелей, расположенных на куполе. Длина строп у парашюта Д-10 разная... Более легкий по весу, он получил больше возможностей в управлении...
В конце статьи размещу полностью ТТХ Д-10 (тактико-технические характеристики)
Парашютная система Д-10
Парашютную систему Д-10 уже многие знают, в войска система пришла... десантирование показало работу в воздухе... схождений стало значительно меньше, потому что больше возможностей под открытым куполом бежать туда, где нет никого... с парашютной будет в этом плане ещё лучше... Поверьте, это сложно... создать такую систему, которая безопасно откроется, дать скорость куполу, дать развороты, создать такое управление, чтобы с ним справиться мог парашютист без опыта прыжков... а для десантников, когда они идут с полным табельным вооружением и снаряжением, удержать скорость снижения и дать возможность легкого управления куполом...
А в боевой обстановке во время десантирования необходимо максимально исключить стрельбу-пальбу по парашютистам, как по мишеням...
В НИИ Парашютостроения разработали модификацию парашюта Д-10... знакомьтесь...
С высоты 70 метров
Минимальная высота выброски 70 метров...! Мужественные у нас десантники... со 100 метров ходить страшно... :)) страшно, потому что земля близко... а с 70 м... это как с головой в омут... :)) земля совсем рядом... я эту высоту знаю, это заход на последнюю прямую на спортивном куполе... но система Д-10П отработана на быстрое открытие... без стабилизации на принудительное открытие ранца... вытяжная веревка крепится карабином за трос в самолете или вертолете, а другой конец тросиком на закрытие ранца парашюта... тросик веревкой выдергивается, ранец открылся и купол пошел... такая система открытия у парашюта Д-1-8, серии 6... возможность покидания летательного аппарата на высоте 70 метров — это безопасность во время десантирования в боевых условиях...
Максимальная высота покидания летательного аппарата 4000 метров...
Система Д-10П разработана так, что имеет возможность преобразования в систему Д-10... и наоборот... другими словами, его можно работать без стабилизации на принудительное раскрытие парашюта или крепится стабилизация, парашют укладывается на работу со стабилизацией и вперед, в Небо...
Купол состоит из 24 клиньев, стропы прочностью на разрыв 150 кг каждая...
22 стропы длиной 4 метра и четыре стропы, прикрепленные к петлям щелей купола, длиной 7м из капронового шнура ШКП-150,
22 внешние дополнительные стропы из шнура ШКП-150 длиной 3 м
24 внутренние дополнительные стропы из шнура ШКП-120 длиной 4 м, крепящиеся к основным стропам... к стропам 2 и 14 крепятся по две внутренние дополнительные стропы.
Тактико-технические характеристики ПДС Д-10
| Масса десантника-парашютиста с парашютами, кг | 140-150 |
| Скорость полета самолета, км/ч | 140-400 |
| Максимально безопасная высота раскрытия парашюта, м | 4000 |
| Минимально безопасная высота применения, м | 200 |
| Время стабилизации, с | 3 и более |
| Скорость снижения на стабилизирующем парашюте, м/с | 30-40 |
| Усилие, необходимое для раскрытия двухконусного замка с помощью звена ручного раскрытия, кгс | не более 16 |
| Скорость снижения на основном парашюте, м/с | 5 |
| Время разворота в любую сторону на 180 при снятии шнура блокировки и перетянутых свободных концах подвесной системы, с | не более 60 |
| Время разворота в любую сторону на 180 при заблокированных свободных концах подвесной системы, с | не более 30 |
| Средняя горизонтальная скорость перемещения вперед и назад, м/с | не менее 2,6 |
| Масса парашютной системы без парашютной сумки и парашютного прибора АД-3У-Д-165, кг, | не более 11,7 |
| Количество применений | |
| при общей полетной массе десантника-парашютиста 140 кг, | раз 80 |
| в т.ч. при общей полетной массе парашютиста 150 кг | 10 |
| Срок хранения без переукладки, месяцев, | не более 3 |
| Гарантийный срок службы, лет | 14 |
Парашютная система Д-10 позволяет применять запасные парашюты типа З-4, З-5, З-2. В качестве страхующего средства для раскрытия двухконусного замка применяются парашютные приборы АД-3У-Д-165, ППК-У-165А-Д.
