Не искушенный в вопросах аэродинамики человек бывает немало удивлен обликом современных крылатых ракет. «Крылатая ракета» оказывается узким сигарообразным снарядом с парой торчащих в разные стороны крохотных «лепестков». Трудно поверить, что эти миниатюрные «крылья» способны удержать в воздухе многотонную ракету и помогают ей преодолеть расстояние во многие сотни и тысячи километров.
Секрет крылатых ракет (КР) объясняется просто: подъемная сила крыла находится в квадратичной зависимости от скорости летательного аппарата. Скорость увеличилась в два раза – подъемная сила возросла в 4 раза, т.е. теперь самолету требуется в четыре раза меньшее по площади крыло!
В отличие от пилотируемых самолетов, КР представляют собой однорежимный летательный аппарат, летящий всегда с одинаковой, очень высокой скоростью (от 250 м/с у «Томагавка» до 700 м/с у ПКР «Гранит»)! Создателям КР незачем заботиться о взлетном и посадочном режиме полета – на взлете КР, разгоняемая мощным ускорителем, ведет себя как баллистический снаряд, а «посадочная скорость» крылатой ракеты равна ее максимально допустимой скорости – и чем сильнее КР «вмажется» в цель, тем будет лучше.
Долгое время фраза «крылатая ракета» была синонимом морских противокорабельных ракет - вплоть до создания тактического «Томагавка» основным применением КР было истребление кораблей противника. Тренд в этом вопросе был задан советскими учеными, которые к середине 50-х годов запустили в серию ряд уникальных проектов, изменивших законы морского боя – чудовищные противокорабельные ракеты «Комета» и КСЩ. Вскоре появился еще один «супергерой» - П-15 «Термит», утопивший «Эйлат» и устроивший погром в пакистанском порту Карачи (индийские ракетные катера разнесли там буквально все, включая береговое нефтехранилище). Всего во второй половине ХХ века советский ВПК «порадовал» мир двадцатью моделями уникальных противокорабельных ракет – различных по размерам, принципам наведения и вариантам базирования. От сравнительно примитивных П-5 до фантастических комплексов П-700 «Гранит».
«Гранит» … легендарный робот-камикадзе, способный поражать цели на удалении 600 км, летать на больших и предельно малых высотах, самостоятельно выбирать цели и крушить своей полумегатонной боевой частью авианосные группировки «вероятного противника». Фантастический ударный комплекс, сплав самых современных технологий времен Холодной войны, объединивший в себе лучшие разработки ракетно-космической техники, электроники и кораблестроения.
"Рентгеновкий снимок" ПКР П-700
Просторы Интернета переполнены обсуждениями в формате «ракета «Гранит» vs авианосная ударная группировка», но мы не станем в очередной раз втягиваться в заведомо безрезультатный спор. Сегодня мы постараемся найти ответ на не менее любопытный вопрос: Существовали ли вообще зарубежные аналоги морскому ударному комплексу П-700 «Гранит»?
Казалось бы, ответ очевиден – за рубежом не было создано ни одной противокорабельной КР, равной по размерам и боевым возможностям с 7-тонным «Гранитом»! Единственная американская ПКР «Гарпун» имеет в 10 раз меньшую стартовую массу – всего около 700 кг, и как следствие – в 3 раза меньшую по массе боевую часть, в 2 раза меньшую скорость и в 5 раз меньшую дальность. Французский «Экзосет» обладал еще более скромными характеристиками. Возможно, кто-нибудь вспомнит израильскую ПКР «Габриель» или китайскую ракету С-802 – все они являются дозвуковыми КР с довольно слабыми по мощности боевыми частями и стартовой массой в пределах 600-700 кг. Даже хорошо известный «Томагавк», один из вариантов которого был предназначен для использования в качестве дальнобойной противокорабельной ракеты (BGM-109B TASM), не мог сравниться по характеристикам с «Гранитом» - «Топор» был слишком медленный и «тупой», к тому же имел меньшую дальность полета и значительно меньшую по массе БЧ.
Действительно, прямых аналогов «Граниту» за рубежом не существовало. Но стоит лишь взглянуть на ситуацию под иным углом, как появляется ряд интересных совпадений, которые, можно буквально идентифицировать, как аналоги противокорабельного комплекса П-700 «Гранит».
Первый случай – стратегическая сверхзвуковая крылатая ракета морского базирования SSM-N-9 «Регул II».
Как и любая авиационная техника, созданная на рубеже 50..60-х годов, «Регул II» обладал запредельными скоростными и высотными характеристиками. Две скорости звука в стратосфере, дальность полета 1900 км – этого было вполне достаточно, чтобы прорвать противовоздушную оборону любой страны.
SSM-N-9 «Regulus II»
Ко всему прочему, «Регул II» страдал выраженным гигантизмом – массогабаритные характеристики американской ракеты превзошли даже показатели огромного «Гранита». Длина «Регул II» достигала 17,5 метров, а стартовая масса - порядка 10 тонн!
Всего стратегическим ракетным комплексом «Регул II» планировалось оснастить 4 ракетных крейсера и 25 подводных лодок ВМС США.
Конечно, сравнивать напрямую «Регул II» с «Гранитом» не совсем корректно – это был специфический носитель ядерного с довольно примитивной инерциальной системой наведения: гироскопы и секундомер … тик-тик-тик, время вышло – «Регул II» спикировал вниз и превратился в ослепительную вспышку света. Наконец, к моменту своего появления «Регул II» уже морально устарел и полностью проиграл по результатам испытаний баллистической ракете «Полярис».
И, тем не менее, «Регул II» имел ряд очевидных сходств с «Гранитом» - крупная и тяжелая сверхзвуковая ракета корабельного и подводного базирования, предназначенная для поражения загоризонтных целей на большой дальности.
Наш второй гость – стальной страж небес, невероятный зенитно-ракетный комплекс RIM-8 «Талос». Казалось бы… Однако, попрошу читателя набраться терпения и позволить объяснить, чем именно «Талос» можно считать близким родственником «Граниту».
К созданию «Талоса» американцы шли 15 лет – с 1944 года (когда появилась реалистичная мечта о сверхдальнобойном ЗРК) до 1959 г. (установка на боевом корабле первого серийного ЗРК). Идея была проста – научиться сбивать самолеты на дальности 100 и более километров. Проблему с точностью наведения на большом расстоянии на первых модификациях ЗРК решили довольно просто – «Талос» стрелял зенитными ракетами с ядерной боевой частью. Взрыв мощностью 2 килотонны в тротиловом эквиваленте мог мгновенно испепелить любой самолет на дальность 500 м от точки детонации – предполагалась использовать эти «снаряды» для отражения атак советских ракетоносцев морской авиации (Ту-16 или перспективных Т-4), прорвавшихся к авианосным группировкам сквозь истребительные заслоны.
Одновременно со «специальными» существовали «обычные» осколочно-фугасные боевые части массой 136 кг, а также несколько специфических ракет, о которых пойдет речь ниже.
В результате на свет появилась огромная по размерам зенитная ракета, длиной 12 метров и массой 3,5 тонны (из них 2 тонны приходилось на стартовый ускоритель, сгорающий за 3-5 секунд).
Одно из главных отличий от "Гранита" - зенитная ракета RIM-8 оснащалась прямоточным воздушно-реактивным двигателем
Помимо циклопических размеров и сходной компоновки с осе-симметричным воздухозаборником, «Талос» роднит с «Гранитом» еще одно, не менее важное обстоятельство: все модификации ЗРК «Талос» имели возможность поражения надводных целей (т.е. могли выполнять задачи противокорабельных ракетных комплексов), а также могли применяться для ударов по наземным объектам (в том числе, специальная модификация ракеты для уничтожения РЛС противника). Настоящий демон трех стихий!
Конечно, 130…160 кг боевая часть не могла рассматриваться, как серьезное противокорабельное оружие, тем не менее, этого было достаточно для уничтожения любого вражеского корвета или ракетного катера. Намного солиднее выглядела «специальная» боевая часть W30, чей подрыв на близком расстоянии мог вывести из строя любой крупный корабль. Всерьез обсуждались планы использования ядерных «Талосов» для «бомбардировки» вражеских позиций в зоне высадки морских десантов. Ко всему прочему, зенитный ракетный комплекс имел меньшее время реакции, высокую скорострельность и значительный боекомплект, что еще в большей степени расширяло его ударные возможности.

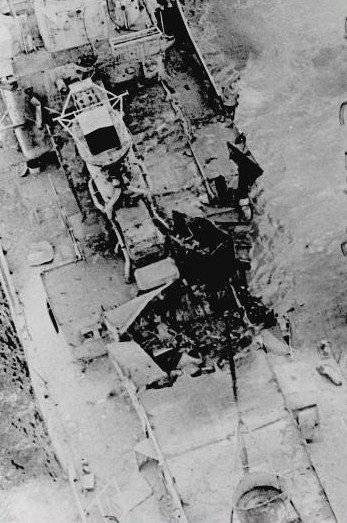

Результат прямого попадания ракеты RIM-8. Эсминец-мишень почти разрублен надвое
К слову, советские моряки тоже обратили внимание на эту положительную особенность зенитных ракетных комплексов – могу уверенно предположить, что в случае вооруженного конфликта первыми во врага полетели бы не П-35 и П-500, а зенитные ракеты комплексов «Волна» и «Шторм». Аналогичная ситуация наблюдалась во 2008 году у берегов Абхазии – первый залп российского ракетного корабля «Мираж» по грузинским катерам был сделан из ЗРК «Оса-М».
Возвращаясь к «Талосу», в 1965 году на вооружение была принята новая модификация зенитной ракеты RIM-8G с дальностью стрельбы 100 миль (185 километров), что сделало «Талос» самым дальнобойным морским ЗРК двадцатого века.
Кроме того, инженеры компании Bendix проделали значительную работу, создав для своего дальнобойного ЗРК целую линейку ракет, наводящихся на источники излучения вражеских радаров. Специальная модификация ракеты, получившая обозначение RIM-8H Talos-ARM, могла использоваться для сверхдальней стрельбы по вражеским кораблям с включенными радарами – другими словами, ЗРК «Талос» превратился в первый американский противокорабельный ракетный комплекс дальнего радиуса действия.
Всего за время своего существования, ЗРК большой дальности RIM-8 «Талос» был установлен на 7 ракетных крейсерах ВМС США, из которых лишь атомный крейсер «Лонг Бич» мог полностью реализовать возможности уникального комплекса (в отличии от остальных ракетных крейсеров, перестроенных из артиллерийских кораблей Второй мировой, «Лонг Бич» специально создавался под новые ЗРК и оснащался мощным радаром SCANFAR с фазированной антенной решеткой).
"Борьба за конструкцию вместо стилей
Расчет суровый гаек и стали"

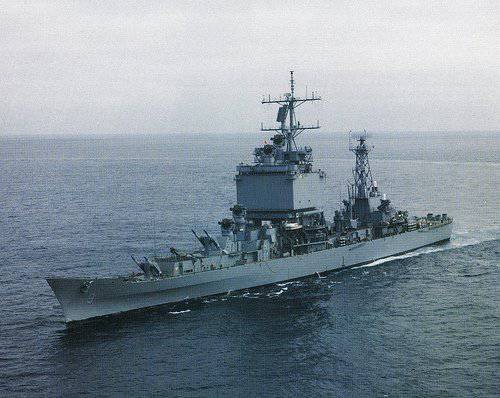

Атомный ракетный крейсер "Лонг Бич" имел несуразный "коробчатый" облик, что, впрочем, определялось уникальным комплексом оружия крейсера.
С технической стороны, ЗРК представлял собой поворотную двухбалочную пусковую установку, бронированный погреб для хранения ракет и их подготовки к стрельбе, а также пост управления стрельбой и дюжину радаров SPW-2 и SPG-49 для наведения ракет на маршевом участке и для подсветки целей.
Минутой славы для «Талоса» стала война во Вьетнаме – крейсера с «Талосом» на борту регулярно привлекались в качестве кораблей радиолокационного дозора и патрулей ПВО, курсирующих в прибрежных районах Южно-Китайского моря. Морской дальнобойный ЗРК превратился в леденящую кровь легенду у летчиков Северного Вьетнама. МиГи стремились по возможности держаться подальше от береговой линии, в противном случае, был велик риск попасть под внезапный удар – идущие неподалеку от берега крейсера «просвечивали» небо на добрую сотню километров вглубь территории Вьетнама.
Размеры двуступенчатой ЗУР RIM-8 сравнимы c размерами ПКР "Гранит". Скорость зенитной ракеты - 2,5М. Дальность - до 185 км, высота поражения - 24 км
Всего «Талосы» претендуют на четыре подтвержденные воздушные победы, все на рекордных дальностях воздушного боя – два МиГа сбил «Лонг Бич» (например, один из случаев имел место 23 мая 1968 года, дальность перехвата составила 112 км), еще по одному на счету крейсеров «Чикаго» и «Оклахома-Сити». Кроме того, на счету «Оклахома-Сити» имеется еще одна победа – в 1971 году, находясь у побережья Вьетнама, крейсер засек излучение подвижной береговой РЛС и уничтожил объект противорадарной ракетой RIM-8H.
«Талос» имел хорошие возможности для борьбы с высоколетящими целями, но к началу 1970-х годов, в связи со сменой общей парадигмы военной авиации и перехода на маловысотные режимы полета, уникальный морской ЗРК стал стремительно устаревать – в 1976 году флот официально выразил намерения снять «Талос» с вооружения, последний запуск ракеты RIM-8 состоялся в 1979 году, а еще через год последний крейсер с ЗРК этого типа был исключен из состава ВМС. Однако история
Специальная боевая часть зенитной ракеты RIM-8
Запуск ракеты с крейсера "Литтл Рок"
Черт, как же мне нравится эта машина! Сверхзвуковой крылатый корабль с хищным, продолговатым фюзеляжем и острыми треугольниками плоскостей. Внутри, в тесной кабине пилота, взгляд теряется среди десятков циферблатов, тумблеров и переключателей. Вот ручка управления самолетом, удобная, из ребристой пластмассы. В нее встроены кнопки управления оружием.
Левая ладонь сжимает ручку управления двигателем, прямо под ней пульт управления закрылками. Впереди стеклянный экран, на него проецируется изображение прицела и показания приборов – быть может, в нем когда-то отражались силуэты «Фантомов», но сейчас прибор отключен и потому совершенно прозрачен…
Пора покидать кресло пилота – внизу, у лестницы, столпились другие желающие попасть в кабину . Последний раз окидываю взглядом синюю панель приборов и спускаюсь с трехметровой высоты на землю.
Уже прощаясь с МиГом, я неожиданно представил, как 24 таких же самолета движутся где-нибудь под поверхностью Атлантики, ожидая своего часа в пусковых шахтах атомной субмарины. Такой боекомплект противокорабельных ракет находится на борту российских «убийц авианосцев» — подводных атомоходов проекта 949А «Антей». Сравнение МиГа с крылатой ракетой — не преувеличение: массогабаритные характеристики ракеты комплекса П-700 «Гранит» приближаются к характеристикам МиГ-21.
Твёрдость гранита
Длина исполинской ракеты — 10 метров (в некоторых источниках — 8,84 метра без учета СРС), размах крыла «Гранита» – 2,6 метра. Истребитель МиГ-21Ф-13 (в дальнейшем мы будем рассматривать эту известную модификацию) при длине фюзеляжа 13,5 метров, имеет размах крыла 7 метров. Казалось бы, отличия существенные – самолет крупнее ПКР, но последний аргумент должен убедить читателя в правильности наших рассуждений.
Стартовая масса ПКР «Гранит» равна 7,36 тонны, в это же время, нормальная взлетная масса МиГ-21Ф-13 составляла… 7 тонн. Тот самый МиГ, который дрался с «Фантомами» во Вьетнаме и сбивал «Миражи» в раскаленном небе над Синаем, оказался легче советской противокорабельной ракеты!
Противокорабельная ракета П-700 «Гранит»
Сухая масса конструкции МиГ-21 составляла 4,8 тонны, еще 2 тонны приходилось на топливо. В процессе эволюции МиГа взлетная масса увеличилась и, у наиболее совершенного представителя семейства МиГ-21бис достигла 8,7 тонн. При этом масса конструкции подросла на 600 кг, а запас топлива увеличился на 490 кг (что никак не отразилось на дальности полета МиГ-21бис – более мощный двигатель «сожрал» все резервы).
Фюзеляж МиГ-21, как и корпус ракеты «Гранит» представляет собой сигарообразное тело со срезанными передними и задними концами. Носовая часть обеих конструкций выполнена в виде воздухозаборника с регулируемым с помощью конуса входным сечением. Как и на истребителе, в конусе «Гранита» располагается антенна РЛС. Но, несмотря на внешнее сходство, в конструкции ПКР «Гранит» имеется немало отличий.
Рассекреченное фото. Так выглядит боевая часть ПКР «Гранит».
Компоновка «Гранита» значительно плотнее, корпус ракеты имеет большую прочность, т.к. «Гранит» рассчитывался на подводный старт (на атомных перед запуском в ракетные шахты закачивают забортную воду). Внутри ракеты находится огромная боевая часть массой 750 кг. Мы говорим о вполне очевидных вещах, но сравнение ракеты с истребителем неожиданно приведет нас к необычному выводу.
Полёт на пределе возможностей
Вы бы поверили фантазеру, утверждающему, что МиГ-21 способен пролететь дистанцию 1000 км на предельно малой высоте (20-30 метров над поверхностью Земли), на скорости, в полтора раза превышающей скорость звука? При этом неся в своем чреве огромный боеприпас массой 750 килограммов? Разумеется, читатель недоверчиво покачает головой – чудес не бывает, МиГ-21 в крейсерском режиме на высоте 10.000 м мог преодолеть 1200-1300 км. Кроме того, МиГ-21, в силу своей конструкции, мог показать свои отличные скоростные качества только в разреженной атмосфере на больших высотах; у поверхности земли скорость истребителя ограничивалась 1,2 скоростями звука.
Скорость, форсаж, дальность полета… Для двигателя Р-13-300, расход топлива в крейсерском режиме 0,931 кг/кгс*час., на форсаже — достигает 2,093 кг/кгс*час. Даже увеличение скорости не сможет компенсировать резко возросший расход топлива, кроме того, в таком режиме никто не летает больше 10 минут.
Согласно книге В.Марковского «Жаркое небо Афганистана», где подробно описываются боевая служба авиации 40-й армии и Туркестанского военного округа, истребители МиГ-21 регулярно привлекались к нанесению ударов по наземным целям. В каждом эпизоде боевая нагрузка МиГов состояла из двух 250 кг бомб, а во время сложных вылетов, она вообще сокращалась до двух «соток». При подвеске более крупных боеприпасов стремительно сокращалась дальность полета, МиГ становился неповоротлив и опасен в пилотировании. Необходимо учесть, речь идет о наиболее совершенных модификациях «двадцать первого», применявшихся в Афганистане — МиГ-21бис, МиГ-21СМ, МиГ-21ПФМ и т.д.
Боевая нагрузка МиГ-21Ф-13 состояла из одной встроенной пушки НР-30 с боекомплектом 30 снарядов (масса 100 кг) и двух управляемых ракет «воздух-воздух» Р-3С (масса 2 х 75 кг). Осмелюсь предположить, что максимальная дальность полета 1300 км была достигнута вообще без внешних подвесок.
Силуэт F-16 и ПКР «Гранит». Советская ракета выглядит солидно даже на фоне крупного F-16 (взлетная масса 15 тонн)
.
Противокорабельный «Гранит» более «оптимизирован» для маловысотного полета, площадь фронтальной проекции ракеты, меньше чем у истребителя . У «Гранита» отсутствует убирающееся шасси и тормозной парашют. И все-таки, на борту противокорабельной ракеты меньше топлива – пространство внутри корпуса отнимает 750 кг боевая часть, пришлось отказаться от топливных баков в консолях крыла (у МиГ-21 их два: в носовой и средней корневой части крыла).
Учитывая, что «Граниту» придется прорываться к цели на предельно малой высоте (ПМВ), сквозь плотные слои атмосферы, становится понятно, почему реальная дальность полета П-700 намного меньше заявленной в 550, 600 и, даже, 700 км. На ПМВ на сверхзвуке дальность полета тяжелой противокорабельной ракеты составляет 150…200 км (в зависимости от типа БЧ). Полученное значение полностью совпадает с тактико-техническим заданием ВПК при СМ СССР от 1968 г. на разработку тяжелой противокорабельной ракеты (будущего «Гранита»): 200 км на маловысотной траектории.
Отсюда следует еще один вывод – красивая легенда о «ракете-лидере» остается всего лишь легендой: низколетящая «стая» не сможет следовать за «ракетой-лидером», летящей на большой высоте.
Впечатляющая цифра 600 км, которая часто появляется в СМИ, справедлива только для высотной траектории полета, когда ракета следует к цели в стратосфере, на высоте от 14 до 20 км. Этот нюанс влияет на боевую эффективность ракетного комплекса, летящий на большой высоте объект может быть легко обнаружен и перехвачен — мистер Пауэрс свидетель.
Легенда о 22 ракетах
Несколько лет назад один уважаемый адмирал опубликовал воспоминания о службе 5-ой ОПЭСК (Оперативной Эскадры) ВМФ СССР в Средиземном море. Оказывается, еще в 80-е годы советские моряки точно рассчитали количество ракет для поражения авианосных соединений Шестого американского флота. Согласно их выкладкам, ПВО АУГ способна отразить одновременный удар не более 22-х сверхзвуковых противокорабельных ракет. Двадцать третья ракета гарантировано поражает авианосец, а дальше начинается адская лотерея: 24-я ракета может быть перехвачена ПВО, 25-я и 26-я снова прорвут оборону и попадут в корабли…
Бывший моряк говорил правду: одновременный удар 22 ракет — это предел для ПВО авианосной ударной группировки. В этом легко убедиться, самостоятельно рассчитав возможности Иджис-крейсера типа «Тикондерога» по отражению ракетных атак.
USS Lake Champlain (CG-57) — ракетный крейсер типа «Тикондерога»
Итак, атомный подводный крейсер проекта 949А «Антей» вышел на дистанцию запуска 600 км, успешно решена проблема с целеуказанием.
Залп! – 8 «Гранитов» (максимальное число ракет в залпе) пробивают толщу воды и, взметнувшись огненным смерчем на высоту 14 км, ложатся на боевой курс…
Согласно фундаментальным законам природы, сторонний наблюдатель сможет увидеть «Граниты» на дальности 490 км – именно на таком расстоянии ракетная стая, летящая на высоте 14 км, поднимается над горизонтом.
По официальным данным, фазированная антенная решетка РЛС AN/SPY-1 способна обнаружить воздушную цель на дальности 200 американских миль (320 км). Эффективная площадь рассеяния истребителя МиГ-21 оценивается в пределах 3…5 кв. метров – это достаточно много. ЭПР ракеты меньше – в пределах 2 кв. метров. Грубо говоря, радар Иджис-крейсера обнаружит угрозу на расстоянии 250 км.
Групповая цель, расстояние … пеленг … Смятенное сознание операторов командного центра, обостренное импульсами страха, видит 8 страшных «засветок» на экране радара. Зенитное оружие к бою!
Полминуты потребовалось команде крейсера на подготовку к ракетной стрельбе, с лязгом откинулись крышки УВП Марк-41, первый Standard-2ER (extended range – «большой дальности») выбрался из пускового контейнера, и, распушив свой огненный хвост, исчез за облаками… за ним еще один… и еще…
За это время «Граниты» на скорости 2,5М (800 м/с) приблизились на 25 километров.
По официальным данным, пусковая установка Марк-41 может обеспечить темп выпуска ракет 1 ракета в секунду. На «Тикондероге» две пусковые установки: носовая и кормовая. Чисто теоретически предположим, что реальная скорострельность в боевых условиях в 4 раза меньше, т.е. Иджис-крейсер выпускает за минуту 30 зенитных ракет.
Standard-2ER, как и все современные ЗУР большой дальности, представляет собой ракету с полуактивной системой наведения. На маршевом участке траектории «Стандарт» летит в направлении цели, ведомый дистанционно перепрограммируемым автопилотом. За несколько секунд до точки перехвата, включается головка самонаведения ракеты: РЛС на борту крейсера «подсвечивает» воздушную цель и ГСН ракеты ловит отраженный от цели сигнал, рассчитывая свою опорную траекторию.
Примечание . Осознав этот недостаток зенитных ракетных комплексов, американцы возликовали. Ударные самолеты могут безнаказанно атаковать морские цели, сбрасывая с узлов подвески «Гарпуны» и тут же «смываться», ныряя на предельно малую высоту. Отраженный луч пропал – зенитная ракета беспомощна.
Сладкая жизнь летчиков закончится с появлением зенитных ракет с активным наведением, когда ЗУР станет самостоятельно подсвечивать цель. Увы, ни перспективная американская «Стандарт-6», ни «дальняя» ракета комплекса С-400 с активным наведением, до сих пор не могут успешно пройти испытания – конструкторам еще предстоит решить много технических вопросов.
Останется главная проблема: радиогоризонт. Ударным самолетам даже не обязательно «светиться» на радаре – достаточно выпустить ракеты на самонаведении, оставаясь незамеченными ниже радиогоризонта. Точное направление и координаты цели «подскажет» им самолет ДРЛО, летящий в 400 км позади ударной группы. Впрочем, и здесь можно найти управу на обнаглевших авиаторов – не зря для ЗРК С-400 создана ракета большой дальности .
На надстройке Иджис-крейсера хорошо заметны два полотна ФАР радара AN/SPY-1 и две РЛС подсветки целей AN/SPG-62 на крыше надстройки.
Возвращаемся к противостоянию 8-ми ПКР «Гранит» и «Тикондероги». Несмотря на то, что система «Иджис» способна одновременно вести обстрел 18 целей, на борту крейсера имеется лишь 4 радара подсветки AN/SPG-62. Одно из преимуществ «Иджиса» в том, что помимо наблюдения за целью, БИУС автоматически контролирует количество выпущенных ракет, рассчитывая стрельбу так, чтобы в каждый момент времени на конечном участке траектории находится не более 4-х из них.
Финал трагедии
Противники быстро сближаются друг с другом. «Граниты» летят со скоростью 800 м/с. Скорость зенитных «Стандарт-2» 1000 м/с. Начальное расстояние 250 км. 30 секунд ушло на принятие решения о противодействии, за это время расстояние сократилось до 225 км. Путем несложных вычислений было установлено, что первый «Стандарт» встретится с «Гранитами» через 125 секунд, в этот момент расстояние до крейсера будет равно 125 км.
На самом деле ситуация американцев гораздо хуже: где-то на расстоянии 50 км от крейсера, головки самонаведения «Гранитов» засекут «Тикондерогу» и тяжелые ракеты начнут пикировать на цель, исчезнув на время из зоны видимости крейсера. Они возникнут вновь на удалении 30 км, когда будет уже слишком поздно что-либо предпринимать. Зенитные автоматы «Фаланкс» не смогут остановить ватагу русских монстров.
Запуск ЗУР Standard-2ER с эсминцев «Арли Берк».
В запасе у ВМС США остается всего 90 секунд – именно за такое время «Граниты» преодолеют оставшиеся 125-50=75 километров и спикируют на малую высоту. Эти полторы минуты «Граниты» будут лететь под непрерывным обстрелом: «Тикондерога» успеет выпустить 30 х 1,5 = 45 зенитных ракет.
Вероятность поражения самолета зенитными ракетами обычно дается в пределах 0,6…0,9. Но табличные данные не совсем соответствуют действительности: во Вьетнаме на один сбитый «Фантом» зенитчики тратили 4-5 ракет. Высокотехнологичный «Иджис» должен быть эффективнее радиокомандного ЗРК С-75 «Двина», тем не менее, инцидент со сбитием иранского пассажирского «Боинга» (1988 г.) не дает четких доказательств увеличения эффективности.
Не мудрствуя лукаво, примем вероятность поражения цели 0,2. Не каждая птица долетит до середины Днепра. Только каждый пятый «Стандарт» поразит цель. Боевая часть содержит 61 кг мощного взрывчатого вещества – после встречи с зенитной ракетой, «Гранит» не имеет шансов добраться до цели.
В итоге: 45 х 0,2 = уничтожено 9 целей. Крейсер отбил ракетную атаку.
Немая сцена.
Последствия и выводы
Иджис-крейсер, вероятно, способен в одиночку отбить восьмиракетный залп атомного подводного ракетоносца пр. 949А «Антей», израсходовав при этом около 40 зенитных ракет. Отобьет и второй залп – для этого у него достаточно боекомплекта (в 122 ячейках УВП размещаются 80 «Стандартов»). После третьего залпа крейсер погибнет смертью храбрых.
Конечно, в составе АУГ не один Иджис-крейсер… С другой стороны, в случае прямого военного столкновения, авианосную группировку должны были атаковать разнородные силы советской авиации и флота. Остается поблагодарить судьбу, что мы не увидели этого кошмара.
Какие можно сделать выводы из всех этих событий? А никаких! Все вышесказанное было справедливо только для могучего Советского Союза. Советские моряки, как и их коллеги из стран НАТО, давно знали, что противокорабельная ракета превращается в грозную силу только на предельно малой высоте. На больших высотах нет спасения от огня ЗРК (мистер Пауэрс свидетель!) — воздушная цель становится легко обнаружима и уязвима. С другой стороны, дистанции пуска в 150…200 км было вполне достаточно, чтобы «прищучить» авианосные группировки. Советские «щуки» не единожды царапали перископами днища авианосцев ВМС США.
Конечно, здесь нет места «шапкозакидательским» настроениям – американский флот был тоже силен и опасен. «Полеты Ту-95 над палубой авианосца» в мирное время, в плотном кольце перехватчиков «Томкэт», не могут служить достоверным доказательством высокой уязвимости АУГ — требовалось подобраться к авианосцу незамеченным, а это уже требовало определенных умений. Советские подводники признавали, что тайно приблизиться к авианосной группировке были делом непростым, для этого был нужен высокий профессионализм, знание тактик «вероятного противника» и Его Величество Случай.
В наше время американские АУГи не представляют угрозы для сугубо континентальной России. Никто не станет использовать авианосцы в «маркизовой луже» Черного моря — в этом регионе есть крупная авиабаза «Инжирлик» на территории Турции. А в случае глобальной ядерной войны авианосцы станут далеко не первостепенными целями.
Что касается противокорабельного комплекса «Гранит», то сам факт появления такого оружия стал подвигом советских ученых и инженеров. Только сверхцивилизация была способна создавать такие шедевры, сочетающие в себе самые передовые достижения электроники, ракетной и космической техники.
Табличные значения и коэффициенты — www.airwar.ru
December 9th, 2013
.
4 дня назад "Известия" сообщили о том, что Дальневосточный завод "Звезда" объявил о начале модернизации атомной
подводной лодки К-132 "Иркутск" (ссылка 1). Как именно (и где) было сделано это объявление, не совсем понятно, т. к. на
официальном сайте ДВЗ нет даже страницы "Новости" (ссылка 2), а все прочие информагентства ссылаются только на
"Известия". Остаётся предположить, что представитель завода в Большом Камне позвонил в редакцию отдельно взятой
московской (центральной) газеты и эксклюзивно "объявил" о знаменательном событии. Как бы то ни было, отнесёмся к
представленной информации с доверием.
АПКР пр. 949А (судя по эмблеме на ограждении рубки - "Томск", фото с
forums.airbase.ru от Вованыч_1977
)
Факт начала ремонтных работ на атомном подводном ракетном крейсере (АПКРРК) "Иркутск", безо всякой иронии, знаменателен сам по себе. Вот некоторые ключевые моменты из биографии корабля : 30.12.1988 - вступил в строй; 30.08-27.09.1990 - совершил трансарктический переход с СФ на ТОФ, 28.04.1992 отнесён к подклассу АПКР; 11.1997 выведен в резерв в ожидании среднего ремонта в бухте Крашенинникова, поставлен на прикол; 11.2001 переведён для проведения среднего ремонта на ДВЗ "Звезда" (Большой Камень). Т. е., отслуживший неполных 9 лет крейсер уже 16 лет самостоятельно не выходил в море! (чисто теоре тически "Иркутск" мог дойти до завода, используя резервные средства движения - дизель-генераторы и гребные электродвигатели).
АПКР "Иркутск" (фото с ntv.ru)
Возвращаясь к сообщению "Известий", для начала поправим автора публикации (А. Криворучек) : ВМФ РФ имеет в своём составе не семь, а восемь АПКР пр. 949А (три на Севере и пять на ТОФе), из которых три находятся в строю (СФ - "Воронеж", ТОФ - "Тверь" и "Омск"), четыре - в ремонте или модернизации (СФ - "Орёл", "Смоленск"; ТОФ - "Иркутск", "Томск") и один - в резерве 2-й категории в ожидании ремонта (ТОФ - "Челябинск"). С учётом того, что "Смоленск" уже готовится к заводским ходовым испытаниям (ссылка 3), соотношение 3-4-1, в течение ближайшего времени должно измениться на 4-3-1 , а в идеале - на 6(5)-2(3)-0 .
Изюминкой новости от 05.12 стало, конечно же, грядущее перевооружение первого из восьми "Антеев" на новый ракетный комплекс : "Лодки проекта "Антей" предназначены для борьбы с авианосными группировками - для поражения авианосцев их оснащали ракет ным комплексом "Гранит". Крылатые ракеты этого комплекса развивают скорость в 2,5 Маха и поражают надводные цели на рассто янии до 600 км (500 км - А.Ш.). На "Иркутске" "Гранит" заменят на более современный "Оникс".
Дальность действия ракет "Оникса" вполовину меньше. Однако они лучше защищены от радиопомех и более скрытны для радаров. По словам контр-адмирала в отставке В. Захарова, "Гранит" морально устарел. К тому же ракеты "Оникса" намного компактнее - это позволит разместить на борту большее их количество. "Гранит" . когда-то был мощным вооружением . (?! -А.Ш.), но очевидно, что его пора совершенствовать, - пояснил "Известиям" Захаров" (конец цитаты).
АПКР "Омск" (ТОФ) демонстрирует свою ударную мощь (фото с forums.airbase.ru от К-157)
"Гранит" (наряду с "Вулканом"), конечно же, и сейчас остаётся самым мощным в мире противокорабельным оружием, но не в этом суть. Необходимость модернизации ракетного вооружения АПКР пр. 949А самоочевидна, поэтому перейдём к деталям и попытаем ся ответить на вопрос: сколько новых малогабаритных ПКР можно разместить на подводном крейсере вместо 24 ракет 3М45 ПКРК П-700 "Гранит"? Вот что говорится об этом на militaryrussia . ru : "По состоянию на 2009 г. также обсуждалась (в специализированных СМИ) возможность применения специального пускового стакана-вкладыша в ПУ СМ-225А на две ракеты калибра 533 или 650 мм ("Оникс", "Калибр" и др.). Предположительно стакан-вкладыш мог устанавливаться в пусковую установку ракет "Гранит" без пере делки пускового контейнера, с совпадением электрических разъёмов ( ! -А.Ш.) " .
Есть и другая, более свежая информация (14.12.2011) : "... самые серьёзные изменения коснутся набора вооружения корабля. На смену "циклопическим" "Гранитам" (в статье их ещё называют "монстрами эпохи холодной войны"! - А.Ш.) придут новейшие сверх звуковые противокорабельные крылатые ракеты "Оникс". По своим характеристикам "Оникс" уступает "Граниту". Но зато превос ходит его по системе управления, алгоритму боевого применения, а самое главное - по весу и размеру. Как рассказали "Взгляду" в КБ Машиностроения из подмосковного Реутова, где создавались "Гранит" и "Оникс", в ракетную шахту лодки 949 проекта входят три новые ракеты "Оникс" . В результате боевой потенциал корабля сразу же возрастает с 24 до 72 крылатых ракет" .
Не привыкший доверять журналистам на слово автор данной статьи решил собственноручно проверить сказанное, вооружившись схемами общего расположения АПКР пр. 949А и скудными сведениями о массогабаритных характеристиках отечественных ПКР и их пусковых установок. Ракета 3М45 комплекса "Гранит" весит 7360 кг, имеет длину 8,84 м и диаметр описанной окружности со сложенными крыльями 1,35 м . Данных по пусковой установке СМ-225А найти не удалось, поэтому её наружный диаметр (около 1,82 м) получен пересчётомпо известной ширине корпуса АПКР пр. 949 с его поперечного сечения . Разница в 47 см (зазор 23,5 см) достаточно хорошо согласуется с тем фактом, что ракета размещается в ПУ в собственном пусковом стакане, а в пространстве между внутренней поверхностью пусковой установки и стаканом расположены амортизационные устройства . В свою очередь, масса . ракеты 3М55 комплекса "Оникс" ("Яхонт") в транспортно-пусковом стакане (ТПС) и без него составляет 3 900 кг и 3 000 кг, а длина и диаметр ТПС - 8,90 и 0,72 м соответственно, при этом наклонный старт (в отличие от вертикального на "Северодвинске") не противоречит заявленным ТТХ (15-90 град.) . В графическом исполнении замещение "Гранита" "Ониксом" выглядит так:
Если по габаритам ракет концепция "три вместо одной" представляется вполне жизнеспособной, то по суммарной массе боезапаса дела обстоят несколько хуже - 72 ПКР "Оникса" весят почти на 50 тонн больше 24 ракет "Гранита" (при расчёте неизвестная масса ТПС ПКР 3М45 была пересчитана по аналогии с 3М55). На первый взгляд, 50 лишних тонн для корабля с надводным водоизмеще нием 14 700 т (больше "Москвы"! ) не являются слишком большой проблемой (каких-то 0,3%). Однако, весовую дисциплину никто не отменял (особенно в отношении . подводного крейсера), поэтому желательно оставаться в пределах проектной нагрузки масс.
Вопрос снимается сам собой при совершенно логичной "переклассификации" АПКР из противокорабельного (противоавианосного) в многоцелевой с включением в его боезапас уже упоминавшихся КР комплекса "Калибр", точнее - стратегических КР с дальностью пуска 2600 км . По причине особой закрытости темы, придётся воспользоваться ТТХ экспортного варианта ракеты - 3М14Э (комп лекс Club ), дальность которого ограничена международными соглашениями (300 км) : стартовая масса 1770 кг; длина 6,2 м; диаметр 0,533 м (торпедный стандарт) ; длина и диаметр ТПС (по аналогии с ПКР 3М54Э1/3М54ТЭ1) - 8,92 и 0,645 м . Таким образом, ни по своей собственной массе, ни по габаритам ТПС ракета 3М14 не превосходит ПКР комплекса "Оникс".
Можно предложить несколько вариантов комплектации ракетного боезапаса, которые не приведут ни к перегрузке корабля, ни к изменению его центровки ("Оникс"/"Калибр", в скобках - изменение нагрузки в тоннах) :1 ) поровну (как на схеме внизу) - 36/36 (-6,5); 2 ) минимум ПКР - 12/60 (-45); 3 ) минимум ПКР для гарантированного прорыва ПВО АУГ (по расчётам советских военных теоретиков ) - 24/48 (-26); только ПКР (по три ракеты в 8 ПУ и по две в 16) - 56/0 (-11); только стратегические КР - 0/72 (-64).
Ракеты запускаются из контейнерных наклонных пусковых установок СМ-225 (для подводных лодок) или СМ-233 (для надводных кораблей), располагающихся под палубой корабля-носителя под углом в 60 градусов. Перед стартом, для снижения термических нагрузок на пусковую установку, контейнер заполняется забортной водой.
При стрельбе на большую дальность (более 100—120 км), ракеты поднимаются на высоту порядка 14000-17000 метров и выполняют большую часть полёта на ней, чтобы снизить сопротивление воздуха (и, соответственно, затраты топлива) и увеличить радиус обнаружения целей ГСН. Обнаружив цель, ракеты проводят идентификацию, распределяют между собой цели и затем снижаются до высоты в 25 метров, скрываясь за радиогоризонтом от радаров корабля-носителя, после чего следуют на малой высоте с выключенными ГСН, включая их вновь только для точного наведения непосредственно перед атакой. Атака на соединение организуется так, что поражение второстепенных целей происходит только после уничтожения приоритетных, и таким образом, что одна цель не атакуется более чем необходимым для её поражения числом ракет. При этом ПКР используют запрограммированные тактические приёмы уклонения от огня средств противовоздушной обороны, а также применяют бортовые средства радиоэлектронного противодействия.
Так как время полёта ракеты на большую дальность значительно, и цель может выйти за границы радиуса обнаружения ГСН ракеты, комплекс нуждается в точном целеуказании, осуществляемом авиационным комплексом «Успех» с самолётов Ту-95РЦ или вертолётов Ка-25Ц, или космическим комплексом разведки и целеуказания МКРЦ «Легенда» Потенциально, ракета также может быть использована для поражения наземных целей, но ввиду отсутствия у ракеты оснащения для полётов на малой высоте над сушей, в таком режиме ракета осуществляет весь полёт на большой высоте, становясь лёгкой мишенью для средств ПВО.
Ракета ни разу не применялась в боевых условиях, мнения о её реальной эффективности разнятся. На маршевом (высотном) участке П-700 «Гранит» весьма уязвима для истребителей-перехватчиков и дальнобойных зенитных ракет; с другой стороны, на терминальном (маловысотном) участке ракета представляет собой крайне сложную мишень из-за высокой скорости, наличия бортовых средств РЭБ, выполнения маневров уклонения и одновременной многовекторной атаки.
Тактико-технические характеристики
Видео
В 1969 г. ОКБ-52 приступило к разработке противокорабельной работы дальнего действия П-700 «Гранит». В 1970 г. был закончен эскизный проект. Комплекс предназначен для нанесения ударов по соединениям боевых кораблей (в первую очередь АУГ), конвоям и десантным отрядам противника с усиленными ПВО и ПРО.
Ракетный комплекс «Гранит», создававшийся ОКБ-52 (ныне НПО Машиностроения), должен был отвечать чрезвычайно высоким требованиям: максимальная дальность - не менее 500 км, максимальная скорость - не менее 2500 км/ч. От предшествующих комплексов аналогичного назначения «Гранит» отличали гибкие адаптивные траектории, универсальность по старту (подводный и надводный), а также носителям (подводные лодки и надводные корабли), залповая стрельба с рациональным пространственным расположением ракет, помехозащищенная селективная система управления. Допускалась стрельба по целям, координаты которых известны с большими погрешностями, а также при большом времени устаревания данных. Все операции по повседневному и стартовому обслуживанию ракет автоматизировались. В результате «Гранит» приобретал реальную возможность решать любую задачу морского боя нарядом одного носителя. Однако эффективность противокорабельного ракетного комплекса большой дальности в значительной степени определялась возможностями средств разведки и целеуказания. Система «Успех», основу которой составлял самолет Ту-95, уже не обладала необходимой боевой устойчивостью. Была создана новая система морской космической разведки и целеуказания (МКРЦ) - «Легенда».
Испытания «Гранита» начались в ноябре 1975 г. с наземного стенда, а закончились в августе 1983 г., при этом с декабря 1980 г. пуски производились с подводных лодок пр.949. Постановлением СМ от 12 марта 1983 г. комплекс «Гранит» был принят на вооружение.
Ракета ЗМ-45, снаряжаемая как ядерной (500 кт), так и фугасной боевыми частями массой 750 кг, оснащена маршевым турбореактивным двигателем КР-93 с кольцевым твердотопливным ракетным ускорителем, начинающим работу под водой. Максимальная дальность стрельбы до 600 км, максимальная скорость соответствует М=2.5 на большой высоте и М=1.5 - на малой. Стартовая масса ракеты - 7000 кг, длина – 9.15 м, диаметр корпуса – 0.85 м, размах крыла – 2.6 м.
В ракете воплотился богатый опыт советских конструкторов по созданию электронных систем искусственного интеллекта, позволяющий действовать против одиночного корабля по принципу «одна ракета - один корабль» или «стаей» против ордера кораблей. Ракеты могут выстреливаться как одиночно, так и залпом (до 24 ПКР, стартующих в высоком темпе). ПКР П-700 после старта полностью автономны, имеют сложную траекторию полета и многовариантную программу атаки соединений противника. Благодаря изменению скорости полета ПКР одного залпа способны формировать плотную группировку, что облегчает преодоление средств ПРО противника, а благодаря бортовым СУ и взаимному обмену информацией – оптимально распределять цели между собой. Организация полета всех ракет залпа, допоиск ордера и «накрытие» его включенным радиолокационным визиром позволяет ПКР выполнять полет на маршевом участке в режиме радиомолчания. В процессе полета ракет осуществляется оптимальное распределение между ними целей внутри ордера (алгоритм решения этой задачи был отработан Институтом вооружения ВМФ и НПО «Гранит»). При подлете к отряду кораблей противника ракеты сами распределят и классифицируют по важности цели, выберут тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения именно заданной цели в бортовую вычислительную машину ПКР заложены электронные данные по современным классам кораблей. К тому же в машине есть и чисто тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней - конвой, авианосная или десантная группа, и атаковать главные цели в ее составе. Также в бортовой вычислительной машине есть данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны. Как говорят конструкторы, после пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели.
На ТАРКР пр.1144 размещено 20 ракет «Гранит» в индивидуальных подпалубных пусковых установках СМ-233. Двенадцатью ракетами оснащен ТАВКР пр.1143.5 «Адмирал Кузнецов». Кроме того, ракетами «Гранит» вооружены 3 атомные подводные лодки пр.949 и 9 подводных лодок пр.949А. Оба типа лодок имеют по 24 пусковые установки. Корабельная СУ может обеспечивать одновременную подготовку и пуск всех 24 ПКР. Целеуказание может быть получено от системы МКРЦ «Легенда», самолетов Ту-95РЦ или вертолетов Ка-25РЦ.
Сверхзвуковая скорость и сложная траектория полета, высокая помехозащищенность радиоэлектронных средств и наличие специальной системы отвода зенитных и авиационных ракет противника обеспечивают «Граниту» при стрельбе полным залпом высокую вероятность преодоления систем ПВО и ПРО авианосного соединения. В настоящее время подводные лодки пр.949(А), вооруженные комплексом «Гранит», совместно с морской ракетоносной авиацией являются основой противоавианосных сил русского флота. Благодаря уникальным техническим решениям, заложенным конструкторами еще в 80-х гг. прошлого века, комплекс «Гранит» еще долгое время будет сохранять свои отличные боевые качества.
