Системы ПВО: самоходный ЗРК «Бук. Зенитный ракетный комплекс «Бук-М2Э История создания ЗРК Бук

Комплексы ЗРК семейства «Бук» в семидесятые были признаны одними из наиболее эффективных средств противовоздушной обороны. Сегодня на вооружении армии России состоит несколько модификаций подобной войсковой техники. В статье содержится информация о тактико-технических характеристиках и устройстве зенитного ракетного комплекса «Бук-М2».

История создания

13 января 1972 года Советом Министров СССР было принято постановление о начале конструкторских работ по созданию новых перспективных зенитных систем «Бук». Перед советскими оружейниками была поставлена задача - создать новый войсковой комплекс на замену уже используемому 2К12 «Куб». В 1979 году после удачных испытаний данный ЗРК (индекс ГРАУ -9К37) был принят на вооружение советской армией. Сразу же начались конструкторские работы по его модернизации. Результатом такой деятельности стало создание в 1982 году нового войскового комплекса - «Бук-М1». В отличие от базового варианта, он обладал увеличенной зоной поражения. Кроме того, модернизированный комплекс мог распознавать три класса целей: самолеты, вертолеты и баллистические ракеты. Данная войсковая система стала первой ЗРК, поставляемой для иностранных заказчиков. Несколько единиц такой техники получила Финляндия. На вооружение советской армии ЗРК поступил в 1983 году. С 1993 по 1996 годы по проекту 9К37 велись интенсивные доработки. Конструкторами была создана переходная модификация «Бук-М1-2».

Работы по повышению дальности и высоты поражения целей на этом не прекратились. Планировалось создать систему, которая бы обладала улучшенными характеристиками. В результате модернизации был спроектирован новый войсковой комплекс, известный как «Бук-М2» (фото установки представлено в статье). В США данный ЗРК классифицируют как «Гризли-17».

Знакомство с системой

«Бук-М2» - это самоходный высокомобильный и многофункциональный зенитный ракетный комплекс, рассчитанный на среднюю дальность поражения. Проектировался ЗРК под руководством известного конструктора Научно-исследовательского института приборостроения Е. Пигина. В отличие от предыдущей модификации, для зенитного ракетного комплекса «Бук-М2» была разработана новая универсальная ракета 9М317.

Предназначение войсковой установки

Задача ЗРК «Бук-М2» заключается в следующем:

Защищать наземные объекты и войска от вражеских ударов с воздуха, в том числе от крылатых ракет.
Наносить удары по воздушным целям, находящимся на малых и средних высотах (от 30 до 18 тыс. метров).

Конструкция, характеристики

Для «Бук-М2» разработано, по мнению военных экспертов, самое грозное оружие ЗРК - ракета 9М317. Она рассчитана на дальность поражения до 50 тыс. метров. Длина - 5,5м. Масса ракеты составляет 715 кг. Скорость движения - 1230 м/с. Размах крыльев составляет 86 см. Во время взрыва зенитно-управляемой ракеты происходит поражение объектов в радиусе 17 м. 9М317 комплектуется инерциально-корректируемой системой управления, для которой была создана новая полуактивная доплеровская радиолокационная ГСН 9Э420. Оборудование оснащено стержневой боевой частью, массой 70 кг и двухрежимным двигателем РДТТ.

Судя по отзывам военных экспертов, ракета по окончании полной сборки обеспечивается высоким уровнем надежности. Ее эксплуатационный срок не менее десяти лет. В течение этого времени проверка ракет не производится.

Хранение и транспортировка установки к месту ее боевого применения производится в специальных стеклопластиковых контейнерах. 9М317 эффективны в любое время года. Ракета не восприимчива к атмосферным осадкам, влажности и температуре.

Какие цели поражают ракеты 9М317?

Комплексы «Бук-М2,» комплектуемые 9М317, поражают следующие авиационные объекты противника:

Современные и перспективные маневрирующие самолеты. Вероятность поражения: 95%.
Вертолеты, оказывающие огневую поддержку. Вероятность уничтожения зависающих вертолетов: до 40%.
Зависающие, тактические баллистические, крылатые и авиационные ракеты. Оптимальная высота: 20 км. Вероятность уничтожения тактических ракет составляет 70%, а крылатых: 80%.
Авиационные бомбы зенитная управляемая ракета уничтожает на высоте до 20 км.
Надводные и наземные радиоконтрастные цели противника.

Расширить боевые возможности 9М317 конструкторам удалось, создав для нее новый режим работы. При необходимости уничтожить какие-либо надводные или наземные цели в ракетах осуществляется отключение дистанционных взрывателей.

О боевых установках 9А317

Кроме зенитных управляемых ракет, «Бук-М2» оснащен самоходными и буксируемыми огневыми установками. Для самоходных (СОУ) 9А317 предусмотрены гусеничные шасси ГМ-569. Данные установки применяются для обнаружения, опознавания, автосопровождения и распознавания типа цели. Кроме того, при помощи СОУ отрабатывается полетное задание, осуществляется передача радиокорректирующих команд к ракете и оценивается результат стрельбы. 9А317 может атаковать объект как в составе ЗРК, так и автономно.

СОУ представляет собой фазированную антенную решетку с электронным сканированием лучей. Дальность обнаружения цели составляет 20 км. Огневая установка способна обнаружить до 10 объектов и вести стрельбу одновременно по 4 из них. Для СОУ разработана оптико-электронная система и ПЗС-матричные телевизионные каналы. Установка надежно защищена от радиочастотных помех и работает круглосуточно, что положительно отразилось на «живучести» ЗРК. Весит СОУ 35 тонн. Комплектуется четырьмя ракетами. Экипаж состоит из 4 человек.

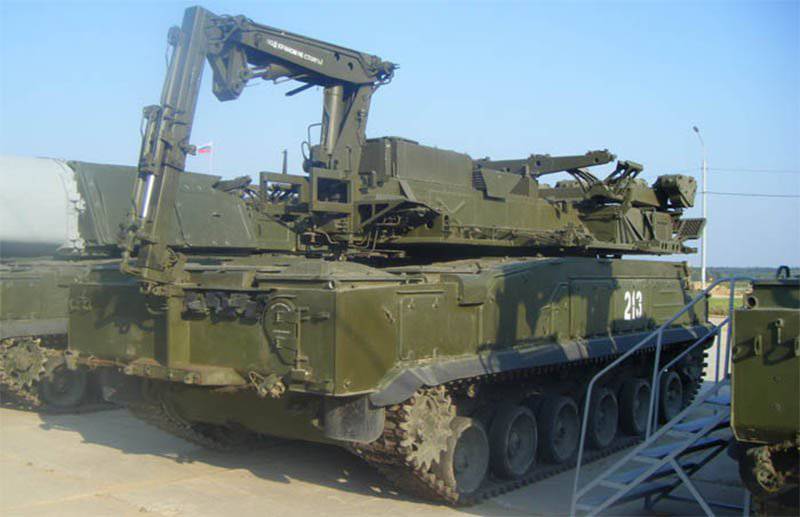

О пускозаряжающей установке 9А316

ПЗУ «Бук-М2» используется как транспортно-заряжающая машина и пусковая установка. 9А316 осуществляет предстартовую подготовку и запуск зенитных управляемых ракет.

Данная ПЗУ устанавливается на гусеничных шасси ГМ-577. Для буксируемой предусмотрены колесные полуприцепы с тягачами. Пусковые опоры комплектуются четырьмя ракетами. Таким же количеством ЗУР располагают и транспортные опоры. Заряжаются ПЗУ в течение 13 минут. Весит установка 38 тонн. Боевой расчет 4 человека.

О средствах управления

Зенитный ракетный комплекс оснащен:

Командным пунктом 9С510. Транспортируется при помощи гусеничного шасси или колесного полуприцепа, использующего тягач. Время на реакцию занимает не более 2 с. Весит до 30 тонн. В экипаже 6 человек.
Радиолокационной станцией (РЛС) 9С36, осуществляющей обнаружение целей и наведение ракет в лесистой местности. Станция комплектуется антенной, которая поднимается на высоту до 22 метров. Антенна представляет собой фазированную решетку, обеспечивающую электронное сканирование. Станция устанавливается на гусеничных шасси или на колесных полуприцепах с тягачами. РЛС выявляет цель на дистанции до 120 км. Станция способна одновременно обнаружить до 10 целей, выделив из них четыре приоритетные. На гусеничных шасси станция весит до 36 т, на колесных - 30 т. В экипаже четыре человека.

Радиолокационной станцией 9С18М1-3, выполняющей обнаружение цели. Представляет собой фазированную волноводно-щелевую решетку. Работает станция в несколько этапов. Вначале воздушное пространство сканируется лучом в вертикальной плоскости. Затем полученные данные при помощи телекодовых линий передаются в командный пункт. Дальность обнаружения - 160 км. Обзор длится в течение 6 сек. Специально для автоматической защиты от помех активного характера для станции предусмотрена мгновенная перестройка импульсов и блокировка интервалов дальности. Весит станция до 30 т. Чтобы перевести ее из боевого положения в походное и наоборот, достаточно пяти минут. В экипаже предусмотрено наличие трех человек.

Характеристики «Бук-М2»

Весит боевая машина 35,5 тонн.
Мощность двигателя составляет - 710 л. с.
Скорость движения по пересеченной местности - 45 км/ч.
Время на развертывание «Бук-М2» до пяти минут.
Стрельба ведется со скоростью - 4 сек.
Время на реакцию - до 10 сек.
Экипаж - три человека.
Огонь с комплексов «Бук-М2» ведется под управлением операторов и автономно.
ЗРК способен одновременно обстреливать 24 объекта авиации противника.
Зенитная ракетная установка приближающиеся цели поражает со скоростью 1100 м/с, удаляющиеся - 400 м/с.
Комплекс обладает эксплуатационным ресурсом до 20 лет.

Производство

Благодаря своим высоким показателям данный ЗРК был сразу одобрен экспертной комиссией и принят на вооружение советской армии. Однако в результате развала Советского Союза и началом тяжелой экономической ситуации в стране массовый выпуск комплексов был приостановлен. Комплектовать ПВО РФ данными ЗРК начали лишь в 2008 году. На вооружении российской армии сегодня насчитывается 300 единиц «Бук- М2». Местом их дислокации стали военные полигоны «Алкино» и «Капустин Яр». Производство зенитных ракетных комплексов «Бук-М2» осуществляется на Ульяновском механическом заводе. На предприятии был проведен ряд комплексных работ, призванных реорганизовать технологические процессы и переоснастить оборудование. Завод пополнился цехом, на котором изготавливают антенные системы. Кроме того, в открывшихся на предприятии центрах подготовки и переподготовки кадров осуществляется обучение российских и зарубежных специалистов. Большое количество данных ЗРК производится на экспорт. В 2011 году для нужд сирийской армии было доставлено 19 единиц «Бук-М2». Двумя российскими комплексами владеет Венесуэла. Точное количество ЗРК в Ираке и Азербайджане неизвестно.

В заключение

Сегодня в условиях любого военного конфликта авиация противника атакует в первую очередь средства ПВО. Успешно этому противостоять можно, имея на вооружении самые современные зенитные ракетные комплексы.

«Бук-М2», несмотря на все неоспоримые достоинства установки, продолжает интенсивно дорабатываться и совершенствоваться. В семействе «Буков» уже имеются модернизированные модели М2Э, М3 и М4.

Место оператора ЗРК "Бук"

Многофункциональный высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности "Бук-М1-2" (последняя модернизация ЗРК "Бук") предназначен для уничтожения современных и перспективных самолетов стратегической и тактической авиации, крылатых ракет, вертолетов и других воздушных аэродинамических объектов во всем диапазоне их практического применения в условиях интенсивного радиопротиводействия, а также для борьбы с тактическими баллистическими ракетами типа "Ланс", противорадиолокационными ракетами типа "Харм", другими элементами высокоточного оружия воздушного и наземного базирования в полете и поражения надводных и наземных радиоконтрастных целей. Зенитный ракетный комплекс может применяться для противовоздушной обороны войск, войсковых объектов, важных административно-промышленных и других территорий (центров) при массированном применении средств воздушного нападения, а также являться модулем тактической ПРО.

В комплексе принят комбинированный метод наведения ракеты - инерциальное наведение с радиокоррекцией на начальном участке наведения и полуактивное самонаведение на конечном участке наведения.

ЗРК "Бук-М1-2" имеет в своем составе боевые средства, средства технического обеспечения и учебно-тренировочные средства.

В состав боевых средств входят:

Командный пункт (КП) 9С470М1-2;

Радиолокационная станция обнаружения цели (СОЦ) 9С18М1-1;

До шести самоходных огневых установок (СОУ) 9АЗ10М1-2;

До шести пускозаряжающих установок (ПЗУ) 9А39М1;

Зенитные управляемые ракеты (ЗУР)9М317.

В состав технических средств обеспечения входят:

Машина технического обслуживания (МТО) 9В881М1-2 с автоприцепом ЗИП 9Т456;

Мастерская технического обслуживания (МТО) АГЗ-М1;

Машины (мастерские) ремонта и технического обслуживания (МРТО): МРТО-1 9В883М1; МРТО-2 9В884М1; МРТО-3 9В894М1;

Транспортная машина (ТМ) 9Т243 с комплектом технологического оборудования (КТО) 9Т3184;

Автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95М1;

Машина (мастерская) ремонта ракет 9Т458;

Унифицированная компрессорная станция УКС-400В;

Подвижная электростанция ПЭС-100-Т/400-АКР1.

К учебно-тренировочным средствам относятся:

Учебно-действующая ракета 9М317УД;

Учебно-разрезная ракета 9М317УР.

Все боевые средства комплекса собраны на гусеничных самоходах повышенной проходимости, оснащенных средствами связи, аппаратурой ориентирования и навигации, собственными газотурбинными агрегатами электропитания, системами защиты и жизнеобеспечения личного состава, что обеспечивает их высокие маневренные возможности и автономность при ведении боевых действий.

Командный пункт 9С470М1-2 предназначен для автоматизированного управления по телекодовым (радио или проводным) каналам связи боевыми действиями ЗРК и работает совместно с одной СОЦ 9С18М1-1, шестью СОУ 9А310М1-2 и обеспечивает взаимную работу с вышестоящим КП автоматизированного управления боевыми действиями ЗРК "Бук-М1-2".

Аппаратура КП, состоящая из цифровой вычислительной системы, средств отображения информации, оперативно-командной связи и передачи данных и других вспомогательных систем, позволяет оптимизировать процесс управления ЗРК, автоматически назначать режимы работы, обеспечивать обработку до 75 радиолокационных отметок, осуществлять автоматическое сопровождение до 15 трасс наиболее опасных целей, решать задачи целераспределения и целеуказания, обеспечивать комплексные режимы парной работы СОУ ("Регламентация излучения", "Чужой подсвет", "Триангуляция", "Координатная поддержка", "Пусковая установка"), которые используются в условиях применения противником противорадиолокационных ракет сильного радиопротиводействия и при выходе из строя РЛС одной из СОУ, а также вести документирование процессов боевой работы, осуществлять контроль функционирования боевых средств комплекса и имитацию воздушной обстановки для проведения тренировок расчета КП.

СОЦ 9С18М1-1 предназначена для обнаружения, опознавания государственной принадлежности целей и передачи информации о воздушной обстановке в виде отметок от целей и пеленгов на постановщики помех на КП 9С470М1-2 ЗРК "Бук-М1-2" и другие пункты управления войск ПВО.

СОЦ представляет собой трехкоординатную РЛС сантиметрового диапазона волн, построенную на базе волноводной решетки с электронным сканированием луча диаграммы направленности по углу места и механическим вращением антенны по азимуту. Индикаторная дальность СОЦ -160 км.

В СОЦ реализованы две возможности обзора пространства:

- "регулярный" - в режиме противосамолетной обороны;

- "секторный" - в режиме противоракетной обороны.

Основным элементом ЗРК является СОУ 9А310М1-2. По своему функциональному предназначению она представляет собой радиолокационную станцию обнаружения, сопровождения цели, подсвета цели и ракеты с наземным радиолокационным запросчиком, телевизионным оптическим визиром цели и пусковую установку с четырьмя ЗУР, совмещенные в единое изделие с управлением через цифровую вычислительную систему.

СОУ обеспечивает решение следующих задач:

Прием целеуказания и сигналов управления от ПБУ 9С470М1-2;

Обнаружение, опознавание государственной принадлежности, захват и сопровождение цели, распознавание класса воздушной, надводной или наземной целей, подсвет их и ракет;

Определение координат сопровождаемых целей, выработку полетного задания на ракеты и решение других предстартовых задач;

Наведение пускового устройства в направлении упрежденной точки встречи ракеты с целью;

Выдачу целеуказания на радиолокационную головку самонаведения ЗУР;

Пуск ракет;

Выработку команд радиокоррекции и передачу их на летящие ракеты;

Передачу на ПЗУ 9А39М1 сигналов, необходимых для наведения пускового устройства ПЗУ в направлении упрежденной точки, наведение радиолокационной головки самонаведения ЗУР на цель и её пуск;

Передачу на КП информации о сопровождаемой цели и о процессе боевой работы;

Тренировку боевого расчета.

СОУ может выполнять эти задачи как в составе ЗРК при целеуказании с КП, так и автономно в секторе ответственности. При этом пуск ракет может производиться как непосредственно с СОУ, так и с пускового устройства ПЗУ.

При работе в составе ЗРК при управлении от КП СОУ может использоваться в качестве пусковой установки, в режиме стрельбы с "чужим подсветом" и принимать участие в решении комплексом задачи координатной поддержки.

Пускозаряжающая установка 9А39М1 предназначена для:

Транспортирования и хранения ЗУР, при этом четыре ракеты находятся на направляющих пусковой установки и готовы к пуску, а четыре боеготовых раке ты - на транспортных опорах;

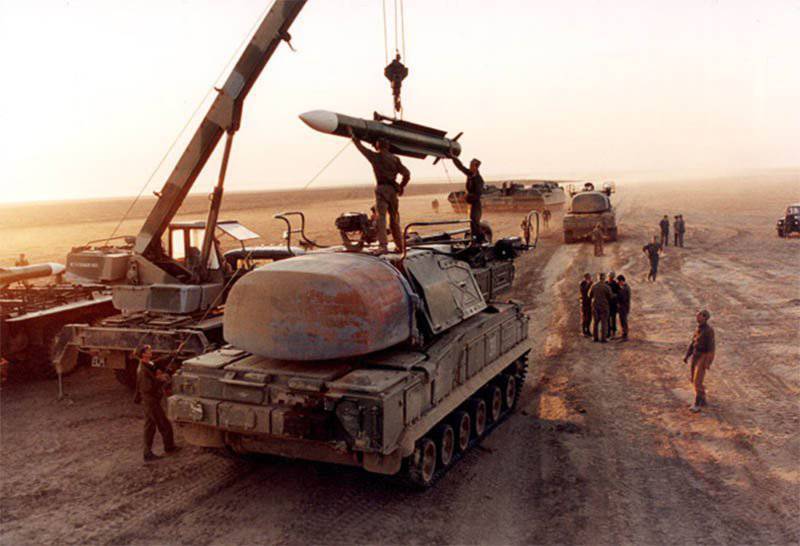

Заряжания СОУ и самозаряжания ракетами, находящимися на транспортных опорах основания, транспортной машине, грунтовых ложементах или контейнерах;

Контроля исправности ПЗУ и ЗУР как по команде с СОУ, так и автономно;

Предстартовой подготовки и поочередного пуска ЗУР по данным СОУ.

Для решения этих задач в состав ПЗУ входят пусковое устройство на четыре ракеты с электрогидравлическим силовым следящим приводом и аппаратурой стартовой автоматики, четыре транспортные опоры для хранения ракет, аналоговая вычислительная машина, грузоподъемный агрегат (до 1000 кг) и другая аппаратура.

ЗУР 9М317 предназначены для поражения всего класса аэродинамических целей, тактических баллистических ракет, элементов высокоточного оружия, радиолокационно-контрастных надводных и наземных целей. Ракета выполнена по нормальной аэродинамической схеме с крылом малого удлинения трапециевидной формы с одноступенчатым двухрежимным твердотопливным реактивным двигателем.

Наведение ракеты на цель производится в системе полуактивного самонаведения по методу пропорциональной навигации.

Для повышения точности наведения на начальном этапе организовано псевдоинерциальное управление по линии радиокоррекции - полетное задание в бортовом вычислителе ЗУР корректируется в зависимости от изменения характеристик движения обстреливаемой цели радиокомандами, передаваемыми в сигналах подсвета цели и ракеты.

Ракета подается потребителю полностью собранной и снаряженной. Нормальная эксплуатация и боевое применение ракет обеспечиваются в любое время года и суток в различных погодных и климатических условиях в течение десяти лет.

Основным тактическим подразделением ЗРК "Бук-M1-2", способным самостоятельно выполнять боевые задачи, является отдельный зенитный ракетный полк (озрп) или зенитный ракетный дивизион (зрдн).

В состав озрп (зрдн) входят командный пункт 9С470М1-2, СОЦ 9С18М1-1, средства связи, три зенитные ракетные батареи (две СОУ 9А310М1-2 и одна-две ПЗУ 9А39М1 в каждой), техническая батарея и подразделение обслуживания и ремонта.

Отдельный зрп обычно входит в состав мотострелковой (танковой) дивизии (бригады), а зрдн - в состав зенитной ракетной бригады (до 4-6 зрдн, КП, техническая батарея и подразделения обслуживания и ремонта) армии (армейского корпуса).

Зенитный ракетный дивизион (полк), вооруженный ЗРК "Бук-М1-2", может выполнять задачи противовоздушной обороны войсковых соединений и частей во всех видах боевых действий и наиболее важных объектов (территорий) войск и страны, обстреливая одновременно до шести аэродинамических целей или до шести баллистических ракет с дальностью старта до 140 км, или вести огонь по шести надводным или наземным целям. При этом дивизион (полк), как модуль тактической ПРО, обеспечивает прикрытие площади около 800 - 1200 км2.

На КП зенитной ракетной бригады используется комплекс средств автоматизации "Поляна-Д4М1".

Зенитный ракетный комплекс "Бук" в варианте "Бук-1" в составе СОУ 9А38 и ЗУР 9М38 был принят на вооружение войск ПВО СВ в 1978 году.

В полной комплектации ЗРК "Бук" был принят на вооружение в 1980 году, прошел несколько фаз модернизации и принимался на вооружение под шифром ЗРК "Бук М1"- в 1983 году, ЗРК "Бук-М1-2" - в 1998 году.

ЗРК "Бук" и его модификации находятся на вооружении ВС Российской Федерации, стран СНГ и поставлены в ряд стран дальнего зарубежья.

В дополнение к штатной комплектации ЗРК "Бук-M1-2" российская промышленность имеет возможность:

Поставлять специальные асфальтоходные башмаки для гусеничных лент боевых средств комплекса, обеспечивающих передвижение ЗРК по дорогам с асфальтовым покрытием;

Поставить систему объективного контроля (СОК) действия боевых средств ЗРК путем регистрации, запоминания, хранения и воспроизведения информации обмена СОУ-ЗУР-ПЗУ.

Основные характеристики:

	«Бук»	«Бук-М1»	«Бук-М1-2»
Типы поражаемых целей	самолеты	самолеты, вертолеты, крылатые ракеты	самолеты, вертолеты, крылатые ракеты, ТБР типа «Ланс», ПРЛР типа «Харм», надводные и наземные цели
Зона поражения аэродинамических целей, км:
по дальности

по курсовому параметру
Зона поражения тактических баллистических ракет типа "Ланс-2", км:
дальняя граница
максимальная высота

Дальность стрельбы по надводным целям, км
Дальность стрельбы по наземным целям, км
Максимальная скорость поражаемых целей, м/с
Количество одновременно обстреливаемых целей одним ЗРК
Вероятность поражения одной ракетой:
аэродинамических целей
тактических баллистических ракет
противорадиолокационных ракет типа "Харм"
крылатых ракет	не ниже 0,4	не ниже 0,4

Время реакции, с
Время развертывания, мин.
Время перехода из дежурного режима в боевой, с
Время заряжания СОУ, мин.

Войсковой зенитный ракетный комплекс "Бук" (9К37) предназначен для уничтожения в условиях радиопротиводействия аэродинамических целей, летящих со скоростью до 830 метров в сек., на малых и средних высотах, на дальностях до 30000 м, маневрирующими с перегрузками до 12 ед., а в перспективе – баллистических ракет "Ланс". Разработку начали в соответствии с Постановлением ЦК КПСС и Совета министров СССР от 13.01.1972. она предусматривала использование кооперации изготовителей и разработчиков, по основному составу соответствующей ранее задействованной в создании зенитного ракетного комплекса "Куб". Одновременно с этим определили разработку зенитного ракетного комплекса М-22 ("Ураган") для ВМФ с использованием зенитной управляемой ракеты, единой с ЗРК "Бук".

Разработчиком комплекса "Бук" в целом определили НИИП (Научно-исследовательский институт приборостроения) НКО (научно-конструкторское объединение) "Фазотрон" (гендиректор Гришин В.К.) МРП (ранее ОКБ-15 ГКАТ). Главный конструктор комплекса 9К37 – Растов А.А., КП (командного пункта) 9С470 – Валаев Г.Н. (затем – Сокиран В.И.), СОУ (самоходных огневых установок) 9A38 – Матяшев В.В., полуактивной доплеровской ГСН 9Э50 для зенитных управляемых ракет – Акопян И.Г.

ПЗУ (пускозаряжающая установка) 9А39 создавались в МКБ (Машиностроительное конструкторское бюро) "Старт" МАП (ранее СКБ-203 ГКАТ), руководитель Яскин А.И.

Унифицированные гусеничные шасси для машин комплекса разрабатывало ОКБ-40 ММЗ (Мытищинский машиностроительный завод) Министерства транспортного машиностроения под руководством Астрова Н.А.

Разработка ракет 9М38 была поручена СМКБ (Свердловское машиностроительное конструкторское бюро) "Новатор" МАП (бывшее ОКБ-8) возглавляемому Люльевым Л.В., отказавшись от привлечения конструкторского бюро завода № 134, которое ранее разработало управляемую ракету для комплекса "Куб".

СОЦ 9С18 (станция обнаружения и целеуказания) ("Купол") разрабатывалась в НИИИП (Научно-исследовательский институт измерительных приборов) министерства радиопромышленности под руководством Ветошко А.П. (позднее - Щекотова Ю.П.).

Также для комплекса был разработан комплект средств тех. обеспечения и обслуживания на автомобильном шасси.

Завершение разработки средств зенитного ракетного комплекса было запланировано на II квартал 1975 года.

Но для скорейшего усиления противовоздушной обороны основной ударной силы СВ – танковых дивизий – с наращиванием боевых возможностей зенитно-ракетных полков "Куб", входящих в данные дивизии путем увеличения канальности по целям в два раза (и, по возможности, обеспечения полной автономности каналов во время работы от обнаружения цели до ее поражения), Постановлением ЦК КПСС и СМ СССР от 22.05.1974 предписывалось осуществить создание зенитного ракетного комплекса "Бук" в 2 этапа. Вначале предлагалось ускоренными темпами разработать зенитную управляемую ракету и самоходную огневую установку зенитного ракетного комплекса "Бук", способную запускать ракеты 9М38 и ракеты 3М9М3 комплекса "Куб-М3". На данной базе с применением других средств комплекса "Куб-М3" должны были создать зенитный ракетный комплекс "Бук-1" (9К37-1), и обеспечить в сентябре 1974 года его выход на совместные испытания. При этом сохранялись ранее предписанные сроки и объемы работ по ЗРК "Бук" в полном заданном составе.

Для комплекса "Бук-1" предусматривалось в состав каждой зенитной ракетной батареи (5 шт.) полка "Куб-М3", в дополнение к одной СУРН и 4 самоходным пусковым установкам ввести самоходную огневую установку 9А38, из состава ракетного комплекса "Бук". Таким образом, благодаря применению самоходной огневой установки, стоимость которой составляла около 30% затрат на остальные средства батареи, в полку "Куб-М3" число боеготовых зенитных управляемых ракет увеличивалось с 60 до 75, а целевых каналов – с 5 до 10.

Самоходная огневая установка 9А38, смонтированная на шасси ГМ-569, как бы объединяла функции СУРН и самоходной ПУ, использовавшихся в составе комплекса "Куб-М3". Самоходной огневой установкой 9А38 обеспечивался поиск в установленном секторе, производилось обнаружение и захват целей на автоматическое сопровождение, решались предстартовые задачи, пуск и самонаведение 3 ракет (3М9М3 или 9М38) расположенных на ней, а также 3 управляемых ракет 3М9М3, находящихся на самоходной ПУ 2П25М3, сопряженной с ней. Боевая работа огневой установки осуществлялась как автономно, так и при управлении и целеуказании от СУРН.

Самоходная огневая установка 9А38 состояла из:
- цифровой вычислительной системы;
- РЛС 9С35;
- пускового устройства оснащенного силовым следящим приводом;
- телевизионно-оптического визира;
- наземного радиолокационного запросчика, работающего в системе опознавания "Пароль";
- аппаратуры телекодовой связи с СУРН;
- аппаратуры проводной связи с СПУ;
- системы автономного электропитания (газотурбинный генератор);
- аппаратуры навигации, топографической привязки и ориентирования;
- системы жизнеобеспечения.

Вес самоходной огневой установки, включая массу боевого расчета состоящего из четырех человек, равнялся 34 тыс. кг.

Прогресс, который достигли в части создания сверхвысокочастотных приборов, электромеханических и кварцевых фильтров, цифровых вычислительных машин, позволил объединить в радиолокационной станции 9С35 функции станций обнаружения, подсвета и сопровождения цели. Станция функционировала в сантиметровом диапазоне волн, в ней использовались единая антенна и два передатчика – непрерывного и импульсного излучения. Первый передатчик использовался для обнаружения и автоматического сопровождения цели в квазинепрерывном режиме излучения или, в случае трудностей с однозначным определением дальности, в импульсном режиме со сжатием импульсов (используется линейно-частотная модуляция). Передатчик непрерывного излучения использовался для подсвета цели и зенитных управляемых ракет. Антенная система станции осуществляла секторный поиск электромеханическим методом, сопровождение цели по дальности и угловым координатам производилось моноимпульсным методом, а обработку сигналов производила ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели по азимуту составляла 1,3 градуса и по углу места – 2,5 градуса, канала подсвета – по азимуту – 1,4 градуса и по углу места – 2,65 градуса. Время обзора сектора поиска (по углу места – 6-7 градусов, по азимуту – 120 градусов) в автономном режиме – 4 секунды, в режиме ЦУ (по углу места – 7 градусов, по азимуту – 10 градусов) – 2 секунды. Средняя мощность передатчика канала обнаружения и сопровождения цели равнялась: в случае использования квазинепрерывных сигналов – минимум 1 кВт, в случае использования сигналов с линейно-частотной модуляцией – минимум 0,5 кВт. Средняя мощность передатчика подсвета целей – минимум 2 кВт. Коэффициент шума пеленгационных и обзорных приемников станции – не более 10 дБ. Время перехода радиолокационной станции между дежурным и боевым режимами составляло менее 20 секунд. Станция могла однозначно определять скорость целей с точностью от -20 до +10 м/с; обеспечивать селекцию движущихся целей. Максимальная ошибка по дальности - 175 метров, среднеквадратическая ошибка измерения угловых координат – 0,5 д.у. Радиолокационная станция была защищена от пассивных, активных и комбинированных помех. Аппаратурой самоходной огневой установки обеспечивалась блокировка запуска зенитной управляемой ракеты при сопровождении своего вертолета или самолета.

Самоходная огневая установка 9A38 оснащалась пусковым устройством со сменными направляющими, предназначенными для 3 управляемых ракет 3М9М3 или для 3 управляемых ракет 9М38.

В зенитной ракете 9М38 был применен двухрежимный твердотопливный двигатель (общее время работы составляло около 15 сек.). От использования прямоточного двигателя отказались не только в связи с большим сопротивлением на пассивных участках траектории и неустойчивостью работы при большом угле атаки, но и из-за сложности его отработки, что в значительной степени определило срыв сроков создания ЗРК "Куб". Силовая конструкция камеры двигателя изготавливалась из металла.

Общая схема зенитной ракеты – Х-образная, нормальная, с крылом малого удлинения. Внешний вид ракеты напоминал корабельные зенитные ракеты семейств "Стандарт" и "Тартар" американского производства. Это соответствовало жестким ограничениям по габаритным размерам при применении зенитных управляемых ракет 9М38 в комплексе М-22, который разрабатывался для ВМФ СССР.

Ракета выполнялась по нормальной схеме и имела крыло малого удлинения. В передней части последовательно размещены полуактивная ГМН, аппаратура автопилота, питание и боевая часть. Чтобы уменьшить разброс центровки по времени полета камеру сгорания РДТТ разместили ближе к середине, а сопловой блок оснастили удлиненным газоходом, вокруг которого размещаются элементы рулевого привода. У ракеты отсутствуют отделяющиеся в полете частей. Диаметр ракеты составлял 400 мм, длина – 5,5 м, размах рулей - 860 мм.

Диаметр переднего отсека (330 мм) ракеты был меньше по отношению к хвостовому отсеку и двигателю, что определяется преемственностью некоторых элементов с семейством 3М9. Ракета оснащалась новой головкой самонаведения имеющей комбинированную систему управления. В комплексе реализовали самонаведение зенитной управляемой ракеты с использованием метода пропорциональной навигации.

Зенитная управляемая ракета 9М38 обеспечивала поражение целей на высотах от 25 до 20 тыс. м на дальности – от 3,5 до 32 км. Скорость полета ракеты составляла 1000 м/с и маневрировала с перегрузками до 19 едениц.

Вес ракеты – 685 кг, включая 70-кг боевую часть.

Конструкция ракеты обеспечивала ее поставку в войска в окончательно снаряженном виде в транспортном контейнере 9Я266, а также эксплуатацию без проведения регламентных работ и проверок в течение 10 лет.

С августа 1975 года по октябрь 1976 года зенитный ракетный комплекс "Бук-1" состоящий из СУРН 1С91М3, самоходной огневой установки 9А38, самоходных ПУ 2П25М3, зенитных управляемых ракет 9М38 и 3М9М3, а также МТО (машины технического обслуживания) 9В881 проходил гос. испытания на Эмбенском полигоне (руководитель полигона Ващенко Б.И.) под руководством комиссии, возглавляемой Бимбашем П.С.

В результате испытаний получили дальность обнаружения самолетов радиолокационной станцией самоходной огневой установки работающей в автономном режиме на высотах более 3 тыс. м – от 65 до 77 км, на малых высотах (от 30 до 100 метров) дальность обнаружения уменьшалась до 32-41 километров. Обнаружение вертолетов на малых высотах происходило на дальности 21-35 км. При работе в централизованном режиме в связи с ограниченными возможностями выдающей целеуказания СУРН 1С91М2 дальности обнаружения самолетов на высотах 3-7 км уменьшалась до 44 километров и целей на малых высотах – до 21-28 км. В автономном режиме работное время самоходной огневой установки (с момента обнаружения цели до запуска управляемой ракеты) составило 24-27 сек. Время заряжения/разряжения тремя зенитными управляемыми ракетами 9М38 или 3М9М3 составило 9 минут.

При стрельбе зенитной управляемой ракетой 9М38 поражение самолета, летящего на высотах более 3 тыс. м, обеспечивалось на дальности 3,4-20,5 километров, на высоте 30 метров – 5-15,4 километров. Зона поражения по высоте – от 30 метров до 14 километров, по курсовому параметру – 18 километров. Вероятность поражения самолета одной управляемой ракетой 9М38 – 0,70-0,93.

На вооружение комплекс принял в 1978 году. Поскольку самоходная огневая установка 9А38 и зенитная управляемая ракета 9М38 были средствами, дополняющими средства зенитного ракетного комплекса "Куб-М3", комплексу дали название "Куб-М4" (2К12М4).

Самоходные огневые установки 9А38 производились Ульяновским механическим заводом МРП, а зенитные управляемые ракеты 9М38 - Долгопрудненским машиностроительным заводом МАП, ранее выпускавшим ракеты 3М9.

Комплексы "Куб-М4", появившиеся в войсках противовоздушной обороны Сухопутных войск позволили значительно повысить эффективность противовоздушной обороны танковых дивизий СВ СА.

Совместные испытания ЗРК "Бук" в полном заданном составе средств происходили в период с ноября 1977-го по март 1979-го года на Эмбенском полигоне (начальник Зубарев В.В.) под руководством комиссии возглавляемой Первовым Ю.Н.

Боевые средства зенитного ракетного комплекса "Бук" имели следующие характеристики.

Командный пункт 9С470 установленный на шасси ГМ-579 обеспечивал прием, отображение и обработку данных о целях, поступающих от станции 9С18 (станция обнаружения и целеуказания) и 6 самоходных огневых установок 9А310, а также от вышестоящих командных пунктов; выбор опасных целей и их распределение между самоходными огневыми установками в автоматическом и ручном режимах, задание секторов их ответственности, отображение информации о наличии зенитных управляемых ракет на огневых и пуско-заряжающих установках, о литерах передатчиков подсвета огневых установок, о работе по целям, о режиме работы станции обнаружения и целеуказания; организацию работы комплекса при помехах и применении противорадиолокационных ракет; документирование тренировки и работы расчета КП. Командным пунктом обрабатывались сообщения о 46 целях находящихся на высотах до 20 тыс. м в зоне радиусом 100 тыс. м за цикл обзора станции и выдавал до 6 целеуказаний на самоходные огневые установки (точностью по углу места и по азимуту – 1 градус, по дальности – 400-700 метров). Масса командного пункта, включая боевой расчет из 6 человек, не более 28 тонн.

Когерентно-импульсная трехкоординатная станция обнаружения и целеуказания "Купол" (9С18) сантиметрового диапазона имеющая электронное сканирование луча по углу места в секторе (устанавливается 30 или 40 градусов) с механическим (в заданном секторе или круговым) вращением антенны по азимуту (при помощи гидропривода или электропривода). Станция 9С18 предназначалась для обнаружения и опознавания воздушных целей на дальности до 110-120 километров (при высоте 30 метров – 45 километров) и передачи на командный пункт 9С470 информации о воздушной обстановке.

В зависимости от наличия помех и установленного сектора по углу места скорость обзора пространства при круговом обзоре равнялся 4,5 – 18 секунд и при обзоре в секторе 30 градусов 2,5 – 4,5 секунды. Радиолокационная информация передавалась на командный пункт 9С470 по телекодовой линии в объеме 75 отметок в период обзора (составлял 4,5 секунды). Среднеквадратические ошибки измерения координат целей: по углу места и по азимуту – не более 20", по дальности – не более 130 метров, разрешающая способность по углу места и по азимуту – 4 градуса, по дальности – не более 300 метров.

Для обеспечения защиты от прицельных помех использовали перестройку несущей частоты между импульсами, от ответных помех – то же плюс бланкирование интервалов дальности по каналу автоматического съема, от несинхронных импульсных помех – бланкирование участков дальности и смену наклона линейно-частотной модуляции. Станция обнаружения и целеуказания при шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней обеспечивала обнаружение истребителя на дальностях не менее 50 тыс. м. Станцией обеспечивалась проводка целей с вероятностью не менее 0,5 на фоне пассивных помех и местных предметов при помощи схемы отбора движущихся целей с автокомпенсацией скоростей ветра. Станция обнаружения и целеуказания была защищена от протоворадиолокационных ракет программной перестройкой несущей частоты за 1,3 секунды, перехода на круговую поляризацию зондирующего сигнала или в режим мерцания (прерывистого излучения).

Станция 9С18 состояла из антенного поста, состоящего из отражателя усеченного параболического профиля и облучателя имеющего вид волноводной линейки (обеспечивала в угломестной плоскости электронное сканирование луча), поворотного устройства, устройства сложения антенны; передающего устройства (средняя мощность 3,5 кВт); приемного устройства (коэффициент шума до 8) и других систем.

Вся аппаратура станции размещалась на доработанном самоходном шасси "об. 124" семейства СУ-100П. Гусеничная база станции обнаружения и целеуказания отличалась от шасси других средств зенитного ракетного комплекса "Бук" отличалась, так как радиолокационная станция "Купол" изначально задавалась в разработку вне зенитного комплекса – в качестве средства обнаружения дивизионного звена противовоздушной обороны Сухопутных войск.

Время перевода станции между походным и боевым положениями составляло до 5 минут, а из дежурного в рабочий режим – около 20 секунд. Масса станции (в том числе расчет из 3 человек) – до 28,5 тонн.

По своему устройству и предназначению самоходная огневая установка 9А310 от самоходной огневой установки 9А38 зенитного ракетного комплекса "Куб-М4" ("Бук-1") отличалась тем, что при помощи телекодовой линии связывалась не с СУРН 1С91М3 и самоходной ПУ 2П25М3, а с командным пунктом 9С470 и ПЗУ 9А39. Также, на пусковом устройстве установки 9А310 располагалось не три, а четыре зенитных управляемых ракеты 9М38. Время перевода установки из походного в боевое положение было менее 5 минут. Время перевода из дежурного в рабочий режим, в частности, после смены позиции при включенной аппаратуре составляло до 20 секунд. Заряжение огневой установки 9А310 четырьмя зенитными управляемыми ракетами с пуско-заряжающей установки производилось за 12 минут, а с транспортной машины - 16 минут. Масса самоходной огневой установки, включая боевой расчет из 4 человек, равнялась 32,4 тонны.

Длина самоходной огневой установки – 9,3 метров, ширина - 3,25 метра (в рабочем положении – 9,03 метров), высота - 3,8 метра (7,72 метров).

Пуско-заряжающая установка 9А39 установленная на шасси ГМ-577 предназначалась для транспортировки и хранения восьми зенитных управляемых ракет (на пусковом устройстве – 4, на неподвижных ложементах – 4), пуска 4 управляемых ракет, самозагрузки своего ПУ четырьмя ракетами с ложементов, самозаряжания 8-ю ЗУР с транспортной машины (время заряжения 26 минут), с грунтовых ложементов и транспортных контейнеров, разряжения и на пусковом устройстве самоходной огневой установки 4 зенитными управляемыми ракетами. Таким образом, пуско-заряжающая установка зенитного ракетного комплекса "Бук" объединяла функции ТЗМ и самоходной ПУ комплекса "Куб". Пуско-заряжающая установка состояла из пускового устройства со следящим силовым приводом, крана, ложементов, цифровой вычислительной машины, аппаратуры топографической привязки, навигации, телекодовой связи, ориентирования, агрегатов электропитания и энергообеспечения. Масса установки включая боевой расчет из 3 человек – 35,5 тонн.

Габариты пуско-заряжающей установки: длина – 9,96 метров, ширина - 3,316 метра, высота - 3,8 метра.

КП комплекса принимал с командного пункта зенитной ракетной бригады "Бук" (автоматизированная система управления "Поляна-Д4») и со станции обнаружения и целеуказания данные о воздушной обстановке, обрабатывал их и выдавал указания на самоходные огневые установки, осуществлявшие поиск и захват на автоматическое сопровождение цели. При входе цели в зону поражения осуществлялся запуск зенитных управляемых ракет. Для наведения ракет использовался метод пропорциональной навигации, который обеспечивал высокую точность наведения. При подлете к цели головка самонаведения выдавала команду радиовзрывателю на ближнее взведение. При сближении на расстояние 17 метров по команде производился подрыв боевой части. При несрабатывании радиовзрывателя зенитная управляемая ракета самоликвидировалась. В случае не поражении цели по ней осуществлялся пуск второй ракеты.

По сравнению с зенитными ракетными комплексами "Куб-М3" и "Куб-М4" ЗРК "Бук" имел более высокие эксплуатационные и боевые характеристики и обеспечивал:
- одновременный обстрел до шести целей дивизионом, а при необходимости – выполнение до 6 самостоятельных боевых задач в случае автономного использования самоходных огневых установок;
- большую надежность обнаружения благодаря организации совместного обзора пространства 6 самоходными огневыми установками и станцией обнаружения и целеуказания;
- повышенную помехозащищенность благодаря использованию специального вида сигнала подсвета и бортового вычислителя головки самонаведения;
- большую эффективность поражения целей за счет повышенной мощности боевой части зенитной управляемой ракеты.

По результатам испытаний и моделирования определили, что зенитным ракетным комплексом "Бук" обеспечивается обстрел неманеврирующих целей, которые летят на высотах от 25 метров до 18 километров со скоростью до 800 м/с, на дальностях от 3–25 км (при скорости до 300 м/с – до 30 км) при курсовом параметре до 18 километров с вероятностью поражения одной управляемой ракетой – 0,7-0,8. При стрельбе маневрирующим целям (перегрузки до 8 единиц) вероятность поражения составляла 0,6.

Организационно зенитные ракетные комплексы "Бук" сводились в ракетные бригады, состоящие из: командного пункта (пункт боевого управления из состава автоматизированной системы управления "Поляна-Д4"), 4 зенитных ракетных дивизионов со своими командными пунктами 9С470, станции обнаружения и целеуказания 9С18,взвода связи и трех зенитных ракетных батарей (в каждой две самоходные огневые установки 9А310 и одна пуско-заряжающая установка 9А39), подразделения технического обслуживания и обеспечения.

Управление зенитной ракетной бригадой "Бук" осуществлялось с командного пункта противовоздушной обороны армии.

Комплекс "Бук" на вооружение войск противовоздушной обороны сухопутных войск приняли в 1980 г. Серийное производство боевых средств комплекса "Бук" освоили в кооперации, задействованной для ЗРК "Куб-М4". Новые средства – КП 9С470, самоходные огневые установки 9А310 и станции обнаружения и целеуказания 9С18 – выпускались Ульяновским механическим заводом МРП, пуско-заряжающие установки 9А39 - на Свердловским машиностроительным заводом им. Калинина МАП.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30.11.1979 провели модернизацию зенитного ракетного комплекса "Бук" для повышения его боевых возможностей, защищенности радиоэлектронных средств комплекса от противорадиолокационных ракет и помех.

В результате испытаний, которые проводились в феврале-декабре 1982 года на Эмбенском полигоне (начальник – Зубарев В.В.) под руководством комиссии возглавляемой Гусевым Б.М., было установлено, что модернизированный "Бук-M1" по сравнению с зенитным ракетным комплексом "Бук", обеспечивает большую зону поражения самолетов, может сбивать крылатую ракету ALCM с вероятностью поражения одной управляемой ракетой более 0,4, вертолеты "Хью-Кобра" – 0,6-0,7, зависающие вертолеты – 0,3-0,4 на дальностях от 3,5 до 10 километров.

В самоходной огневой установке вместо 36 используется 72 литерных частоты подсвета, что способствует увеличению защищенности от преднамеренных и взаимных помех. Обеспечено распознавание 3 классов целей – баллистические ракеты, самолеты, вертолеты.

По сравнению с командным пунктом 9С470 КП 9С470М1 обеспечивает одновременный прием данных от собственной станции обнаружения и целеуказания и о 6 целях от пункта управления противовоздушной обороны танковой (мотострелковой) дивизии или от командного пункта ПВО армии, а также комплексную тренировку расчетов боевых средств зенитного ракетного комплекса.

По сравнению с самоходной огневой установкой 9А310 установка 9А310М1 обеспечивает обнаружение и захват цели на автоматическое сопровождение на больших дальностях (приблизительно на 25-30 процентов), а также распознавание баллистических ракет, вертолетов и самолетов с вероятностью более 0,6.

В комплексе применена более совершенная станция обнаружения и целеуказания "Купол-M1" (9С18М1), имеющая плоскую угломестную фазированную антенную решётку и самоходное гусеничное шасси ГМ-567М. Однотипное гусеничное шасси используется на командном пункте, самоходной огневой установке и пуско-заряжающей установке.

Станция обнаружения и целеуказания имеет следующие габариты: длина – 9,59 метров, ширина – 3,25 метра, высота - 3,25 метра (в рабочем положении – 8,02 метров), масса – 35 тонн.

В комплексе "Бук-М1" предусматриваются эффективные технические и организационные мероприятия по защите от противорадиолокационных ракет.

Боевые средства ЗРК "Бук-M1" взаимозаменяемы с однотипными средствами комплекса "Бук" без их доработок. Штатная организация технических подразделений и боевых формирований аналогичны с зенитным ракетным комплексом "Бук".

Технологическое оборудование комплекса состоит из:
- 9В95М1Э - машины автоматизированной контрольно-испытательной подвижной станции на базе ЗиЛ-131 и прицепе;
- 9В883, 9В884, 9В894 - машин ремонтно-технического обслуживания на базе Урал-43203-1012;
- 9В881Э - машина техобслуживания на базе Урал-43203-1012;
- 9Т229 – транспортный автомобиль для 8 зенитных управляемых ракет (или шесть контейнеров с управляемыми ракетами) на базе КрАЗ-255Б;
- 9Т31М - автокран;
- МТО-АТГ-М1 - мастерская технического обслуживания на базе ЗиЛ-131.

Комплекс "Бук-М1" приняли на вооружение войск противовоздушной обороны Сухопутных войск в 1983 г. и его серийное производство наладили в кооперации предприятий промышленности, выпускавших средства зенитного ракетного комплекса "Бук".

В том же году на вооружение поступил и зенитный ракетный комплекс военно-морского флота М-22 "Ураган", унифицированный с комплексом "Бук" по управляемым ракетам 9М38.

Комплексы семейства "Бук" под названием "Ганг" предлагались поставлять за рубеж.

Во время учений "Оборона 92" зенитные ракетные комплексы семейства "Бук" провели успешные стрельбы по мишеням на базе баллистической ракеты Р-17, "Звезда" и ракеты РСЗО "Смерч".

В декабре 1992 года президент Российской Федерации подписал распоряжение о проведении дальнейшей модернизации ЗРК "Бук" – создании зенитного ракетного комплекса, неоднократно представлявшегося на разных международных выставках под названием "Урал".

Кооперацией предприятий во главе с "НИИП имени Тихонравова" в 1994-1997 годах была проведена работа по зенитному ракетному комплексу "Бук-М1-2". Благодаря использованию новой ракеты 9М317 и модернизации других средств ЗРК впервые была обеспечена возможность уничтожения тактических баллистических ракет "Ланс" и авиационных ракет на дальности до 20 тыс. м, элементов высокоточного и надводных кораблей на дальности до 25 тыс. м и наземных целей (крупных командных пунктов, пусковых установок, самолетов на аэродромах) на дальности до 15 тыс. м. Повысилась эффективность поражения крылатых ракет, вертолетов и самолетов. Границы зон поражения по дальности увеличились до 45 километров и по высоте – до 25 километров. В новой ракете предусмотрено использование инерциально-корректируемой системы управления с радиолокационной полуактивной головкой самонаведения с наведением по методу пропорциональной навигации. Ракета имела стартовую массу 710-720 килограмм при массе БЧ 50-70 килограмм.

Внешне новая ракета 9М317 отличалась от 9М38 меньшей длиной хорды крыла.

Кроме использования усовершенствованной ракеты предусматривалось введение в состав ЗРК нового средства – радиолокационной станции подсвета целей и наведения ракет с установкой антенны на высоте до 22 метров в рабочем положении (использовалось телескопическое устройство). С внедрением данной радиолокационной станции значительно расширяются боевые возможности ЗРК по уничтожению низколетящих целей, таких как, современные крылатые ракеты.

В составе комплекса предусмотрено наличие командного пункта и два типа огневых секций:
- четырех секций, включающих по одной модернизированной самоходной огневой установке, несущей четыре управляемые ракеты и способной обеспечить обстрел четырех целей одновременно, и пуско-заряжающей установке с 8 управляемыми ракетами;
- двух секций, включающих по одной радиолокационной станции подсвета и наведения, способной также обеспечить одновременный обстрел четырех целей, и две пуско-заряжающей установке (на каждой восемь управляемых ракет).

Разрабатывалось два варианта комплекса - подвижный на гусеничных машинах ГМ-569 (применялись в предыдущих модификациях ЗРК "Бук"), а также перевозимый автомобилями КрАЗ и на автопоездах с полуприцепами. В последнем варианте снижалась стоимость, однако ухудшались проходимость и время развертывания зенитного ракетного комплекса с марша увеличивается с 5 минут до 10-15.

В частности, МКБ "Старт" во время проведения работ по модернизации ЗРК "Бук-М" (комплексы "Бук-М1-2", "Бук-М2") были разработаны пуско-заряжающая установка 9А316 и пусковая установка 9П619 на гусеничном шасси, а также ПУ 9А318 на колесном шасси.

Процесс развития семейств зенитных ракетных комплексов "Куб" и "Бук" в целом представляет собой отличный пример эволюционного развития военной техники и вооружения, обеспечивающего непрерывное повышение возможностей противовоздушной обороны СВ при относительно небольших затратах. Данный путь развития, к сожалению, создает предпосылки к постепенному тех. отставанию. Например, даже в перспективных вариантах ЗРК "Бук" не нашли применения более надежная и безопасная схема непрерывной эксплуатации ЗУР в транспортно-пусковом контейнере, всеракурсный вертикальный пуск управляемых ракет, внедренные других зенитных ракетных комплексах СВ второго поколения. Но, несмотря на это, в сложных социально-экономических условиях эволюционный путь развития приходится рассматривать единственно возможный, а выбор, сделанный разработчиками комплексов семейств "Бук" и "Куб" - как правильный.

За создание зенитного ракетного комплекса "Бук" Растов А.А., Гришин В.К., Акопян И.Г., Златомрежев И.И., Ветошко А.П., Чукаловский Н.В. и др. были удостоены Госпремии СССР. Разработку зенитного ракетного комплекса "Бук-М 1" отметили Госпремией РФ. Лауреатами данной премии стали Козлов Ю.И., Эктов В.П., Щекотов Ю.П., Чернов В.Д., Солнцев С.В., Унучко В.Р. и др.

Основные тактико-технические характеристики зенитных ракетных комплексов типа "БУК":
Наименование – "Бук"/"Бук-М1";
Зона поражения по дальности – от 3,5 до 25-30 км/от 3 до 32-35 км;
Зона поражения по высоте – от 0,025 до 18-20 км/ от 0,015 до 20-22 км;
Зона поражения по параметру – до 18/до 22;
Вероятность поражения истребителя одной управляемой ракетой – 0,8..0,9/0,8..0,95;
Вероятность поражения вертолета одной управляемой ракетой – 0,3..0,6/0,3..0,6;
Вероятность поражения крылатой ракеты – 0,25..0,5/0,4..0,6;
Максимальная скорость поражаемых целей – 800 м/с;
Время реакции - 22 сек.;
Скорость полета зенитной управляемой ракеты – 850 м/с;
Масса ракеты – 685 кг;
Масса боевой части – 70 кг;
Канальность по цели – 2;
Канальность по ЗУР (на цель) – до 3;
Время развертывания/свертывания – 5 мин.;
Число зенитных управляемых ракет на боевой машине – 4;
Год принятия на вооружение – 1980/1983.

Ctrl Enter

Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter

Разработка комплекса "Бук" была начата по Постановлению ЦК КПСС и СМ СССР от 13 января 1972 г. и предусматривала использование кооперации разработчиков и изготовителей, по основному составу соответствующей ранее задействованной в создании ЗРК "Куб" . Одновременно была определена разработка ЗРК М-22 "Ураган" для Военно-Морского флота с использованием единой с комплексом "Бук" ЗУР.

Войсковой ЗРК "Бук" предназначался для борьбы в условиях радиопротиводействия с аэродинамическими целями, летящими со скоростями до 830 м/с, на средних и малых высотах, маневрирующими с перегрузками до 10-12 единиц, на дальностях до 30 км, а в перспективе - и с баллистическими ракетами "Ланс".

Разработчики комплекса и его систем

Разработчиком ЗРК "Бук" в целом был определен Научно-исследовательский институт приборостроения (генеральный директор В.К. Гришин) . Главным конструктором комплекса 9К37 в целом был назначен А.А.Растов, командного пункта (КП) 9С470 - Г.Н.Валаев (затем - В.И.Сокиран), самоходных огневых установок (СОУ) 9А38 - В.В.Матяшев, полуактивной доплеровской головки самонаведения 9Э50 для ЗУР - И.Г.Акопян.

Пуско-заряжающие установки (ПЗУ) 9А39 создавались в Машиностроительном конструкторское бюро (МКБ) "Старт" под руководством А.И. Яскина. Унифицированные гусеничные шасси для боевых машин комплекса создавались в ОКБ-40 Мытищинского машиностроительного завода коллективом, возглавляемым Н.А.Астровым. Разработку ракет 9М38 поручили Свердловскому машиностроительному конструкторскому бюро "Новатор" во главе с Л.В.Люльевым. Станция обнаружения и целеуказания (СОЦ) 9С18 ("Купол") разрабатывалась в Научно-исследовательском институте измерительных приборов под руководством главного конструктора А.П.Ветошко (затем - Ю.П.Щекотова).

На западе комплекс получил обозначение SA-11 "Gadfly".

Состав

В состав ЗРК "Бук" входят следующие боевые средства:

ЗУР 9М38;
Командный пункт 9С470;
Станция обнаружения и целеуказания 9С18 "Купол";
Самоходная огневая установка 9А310;
Пуско-заряжающая установка 9А39.

ЗУР 9М38

Зенитная ракета 9М38 выполнена с применением двухрежимного твердотопливного двигателя (общее время работы - около 15 секунд), по нормальной аэродинамической схеме с "Х"-размещением крыльев малого удлинения.

В передней части ракеты последовательно размещаются полуактивная головка самонаведения, аппаратура автопилота, источники питания и боевая часть. Для уменьшения разброса центровки по времени полета камера сгорания РДТТ размещена ближе к середине ракеты и сопловой блок включает удлиненный газоход, вокруг которого расположены элементы рулевого привода. Ракета не имеет отделяющихся в полете частей. Для ракеты разрабатывалась новая ГСН с комбинированной системой управления. В комплексе было реализовано самонаведение ЗУР по методу пропорциональной навигации. Боевая часть - осколочно-фугасного типа .

Командный пункт 9С470

Размещенный на шасси ГМ-579 командный пункт 9С470 обеспечивал:

прием, отображение и обработку информации о целях, поступившей от станции обнаружения и целеуказания 9С18 и шести самоходных огневых установок, а также с вышестоящих КП;
выбор опасных целей и распределение их между самоходными огневыми установками в ручном и автоматическом режимах, задание их секторов ответственности, отображение информации о наличии ЗУР на них и на пуско-заряжающих установках, о литерах передатчиков подсвета самоходных огневых установок, об их работе по целям, о режимах работы станции обнаружения и целеуказания;
организацию работы комплекса в условиях помех и применения противником противорадиолокационных ракет;
документирование работы и тренировку расчета КП.

Командный пункт обрабатывал сообщения о 46 целях на высотах до 20 км в зоне радиусом 100 км за цикл обзора станции обнаружения и целеуказания и выдавал на самоходные огневые установки до 6 целеуказаний с точностью 1° по азимуту и по углу места, 400-700 м -по дальности.
Масса КП с боевым расчетом из 6 человек не превышала 28 т.

Станция обнаружения и целеуказания 9С18 ("Купол")

Трехкоординатная когерентно-импульсная станция обнаружения и целеуказания 9С18 ("Купол") сантиметрового диапазона с электронным сканированием луча в секторе по углу места (устанавливается 30° или 40°) и механическим (круговым или в заданном секторе) вращением антенны по азимуту (с помощью электропривода или гидропривода) была предназначена для обнаружения и опознавания воздушных целей на дальностях до 110-120 км (45 км при высоте полета 30 м) и передачи информации о воздушной обстановке на КП 9С470.

Темп обзора пространства в зависимости от установленного сектора по углу места и наличия помех составлял от 4,5 до 18 с при круговом обзоре и от 2,5 до 4,5 с при обзоре в секторе 30°. Радиолокационная информация передавалась по телекодовой линии на КП 9С470 в объеме 75 отметок за период обзора (4,5 с). Среднеквадратические ошибки (СКО) измерения координат целей составляли: не более 20" - по азимуту и по углу места, не более 130м - по дальности, разрешающая способность по дальности не хуже 300м, по азимуту и по углу места - 4°.

Для защиты от прицельных помех использовалась перестройка несущей частоты от импульса к импульсу, от ответных - то же и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных - смена наклона линейно-частотной модуляции и бланкирование участков дальности. При шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней станция обнаружения и целеуказания обеспечивала обнаружение самолета-истребителя на дальности не менее 50 км. Станция обеспечивала проводку целей с вероятностью не ниже 0,5 на фоне местных предметов и в пассивных помехах при помощи схемы селекции движущихся целей с автокомпенсацией скорости ветра. Станция была защищена от противорадиолокационных ракет путем реализации программной перестройки несущей частоты за 1,3 с, перехода на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения (мерцания).

В состав станции входили антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде полноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение; передающее устройство (со средней мощностью до 3,5 кВт); приемное устройство (с коэффициентом шума не более 8) и другие системы.

Время перевода станции из походного положения в боевое составляло не более 5 мин, а из дежурного режима в рабочий - не более 20 с. Масса станции с расчетом из 3 человек - не более 28,5 т.

Самоходная огневая установка 9А310

Время перевода из походного положения в боевое было не более 5 мин. Время перевода установки из дежурного режима в рабочий, в частности, после смены позиции с включенной аппаратурой составляло не более 20 с. Заряжение самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12 мин, а с транспортной машины - за 16 мин.

Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4т. Длина самоходной огневой установки составляла 9,3 м, ширина -3,25 м (9,03 м в рабочем положении), высота - 3,8 м (7,72 м).

Пуско-заряжающая установка 9А39

Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначалась для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска 4 ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжения и разряжения самоходной огневой установки четырьмя ЗУР. В состав пуско-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек - не более 35,5 т.
Длина пуско-заряжающей установки составляла 9,96 м, ширина - 3,316 м, высота - 3,8 м.

Тактико-технические характеристики

Зона поражения, км: - по дальности - по высоте - по параметру	3,5..25-30 0,025..18-20 до 18
Вероятность поражения цели одной ЗУР - типа истребитель - типа вертолет - типа крылатая ракета	0,8..0,9 0,3..0,6 0,25..0,5
Максимальная скорость поражаемых целей м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса боевой части, кг	70
Длина ракеты,м	5.55
Диаметр корпуса,м	0.4
Стартовый вес,кг	685
Вес БЧ,кг;	70
Канальность по цели	2
Канальность по ЗУР	3
Время развертывания(свертывания), мин	5
Число ЗУР на боевой машине	4

Испытания и эксплуатация

Совместные испытания комплекса "Бук" в полном заданном составе средств проводились с ноября 1977 г. по март 1979 г. на Эмбенском полигоне (начальник полигона В.В.Зубарев) под руководством комиссии во главе с Ю.Н.Первовым.

Командный пункт комплекса пpинимал с КП зенитной ракетной 6pигады "Бук" (АСУ "Поляна-Д4) и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывал ее и выдавал на самоходные огневые установки, которые осуществляли поиск и захват на автосопровождение целей. При входе цели в зону поражения производился пуск ЗУР. Наведение ракет производилось по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдавал на радиовзрыватель команду на ближнее взведение. При сближении с целью на расстояние 17 м по команде подрывалась боевая часть. При несрабатывании радиовзрывателя ЗУР самоликвидировалась. При не поражении цели производился пуск по ней второй ЗУР.

По сравнению с предшествующими комплексами аналогичного назначения (ЗРК "Куб-М3" и "Куб-М4") комплекс "Бук" имел более высокие боевые и эксплуатационные характеристики и обеспечивал:

одновременный обстрел дивизионом до шести целей, а при необходимости - выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;
большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;
повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;
большую эффективность поражения цели за счет повышенной мощности боевой части ЗУР.

По результатам стрельбовых испытаний и моделирования было определено, что ЗРК "Бук" обеспечивает обстрел неманеврирующих целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с) при курсовом параметре до 18 км с вероятностью поражения одной ЗУР, равной 0,7-0,8. При стрельбе по целям, маневрирующим с перегрузками до 8 ед., вероятность поражения снижалась до 0,6.

Организационно ЗРК "Бук" сводились в зенитные ракетные бригады, в которые входили: КП (пункт боевого управления бригады из состава АСУ "Поляна-Д4"), четыре зенитных ракетных дивизиона со своими КП 9С470, станцией обнаружения и целеуказания 9С18, взводом связи и тремя зенитными ракетными батареями с двумя самоходными огневыми установками 9А310 и одной пуско-заряжающей установкой 9А39 в каждой, а также подразделения технического обеспечения и обслуживания.

Управление зенитной ракетной бригадой "Бук" должно было осуществляться с КП ПВО армии.

Комплекс "Бук" был принят на вооружение войск ПВО СВ в 1980 году.

Зенитно-ракетный комплекс средней дальности "БУК-М2" (Россия)

"Бук-М2" - многофункциональный высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности.

"Бук-М2" п редназначен для поражения самолетов тактический и стратегической авиации, крылатых ракет, вертолетов (в том числе зависающих) и других аэродинамических летательных аппаратов во всем диапазоне их практического применения в условиях интенсивного радиоэлектронного и огневого противодействия противника, а также для борьбы с тактическими баллистическими, авиационными ракетами и другими элементами высокоточного оружия в полете, поражения надводных и обстрела наземных радиоконтрастных целей.

ЗРК "Бук-М2" может применяться для противовоздушной обороны войск (войсковых объектов), в различных формах боевых действий, административно-промышленных объектов и территорий страны.

Состав комплекса 9К317 "Бук-М2"

Боевые средства
- зенитные управляемые ракеты 9М317
- самоходные огневые установки (СОУ) 9А317 и 9А318 (буксируемая)
- пускозаряжающие установки (ПЗУ) 9А316 и 9А320
- средства управления
- командный пункт 9С510
- радиолокационная станция обнаружения целей 9С18М1-3
- радиолокационная станция подсвета и наведения ракет (РПН) 9С36

В комплексе 9К317 предусмотрено использование огневых секций двух типов:

До 4-х секций в составе 1 СОУ и 1 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 2м)
- до 2-х секции в составе 1 РПН 9С36 и 2 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 20м)

Время готовности с марша: 1-я секция – 5 мин; 2-я секция – 10-15 мин.

Для смены позиций с включенной аппаратурой требуется всего 20 секунд.

Тактико-технические характеристики ЗРК "БУК-М2":

Зона поражения:

самолетов типа F-15

По дальности: 3-50 км
- по высоте: 0.01-25 км

ТБР типа Lance

По дальности: 15-20 км
- по высоте: 2-16 км

КР типа ALCM

По дальности на высоте 30м: 20 км
- по дальности на высоте 6000м: 26 км

ПРР типа HARM

По дальности: до 20 км
- по высоте: 0.1-15 км

надводных целей: 3-25 км

радиоконтрастных наземных целей: 10-15 км

Вероятность поражения одной ракетой:

Не маневрирующего самолета типа F-15: 0.9-0.95
- ТБР типа Lance: 0.6-0.7
- КР типа ALCM: 0.7-0.8
- ПРР типа HARM: 0.5-0.7
- вертолета: 0.7-0.8

Число одновременно обстреливаемых целей: до 24

Максимальная скорость поражаемых целей:

Приближающихся: 1100 м/с
- удаляющихся:300-400 м/с

Темп стрельбы: 4 сек

Время реакции: 10 сек

Время развертывания/свертывания: 5 мин.

Общий ресурс боевых средств: 20 лет

Зенитная управляемая ракета 9М317 имеет расширенную зону поражения до 45-50км по дальности и до 25 км - по высоте и параметру, а также большую номенклатуру поражаемых целей. В ней предусматривается использование инерциально-корректируемой системы управления с новой полуактивной доплеровской радиолокационной ГСН 9Э420.

Тактико-технические характеристики ракеты 9М317

Боевая часть	стержневая
Масса	70 кг
Радиус зоны поражения целей	17 м
Скорость полета	до 1230 м/с
Перегрузка	до 24 g
Масса ракеты	715 кг
Размах крыла	860 мм
Двигатель	двухрежимный РДТТ

Ракета имеет высокий уровень надежности, полностью собранная и снаряженная ракета не требует проверок и настроек в течение всего срока эксплуатации - 10 лет.

Самоходная огневая установка (СОУ) 9А317

Выполнена на гусеничном шасси ГМ-569. В процессе боевой работы СОУ осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы. СОУ может вести обстрел целей как в составе зенитного ракетного комплекса при целеуказании от командного пункта, так и автономно в заранее определенном секторе ответственности.

Радиолокационная станция СОУ 9А317 , в отличие от предыдущих вариантов комплекса, выполнена на базе фазированной антенной решетки с электронным сканированием луча.
Зона обнаружения целей:

по азимуту – ±45°
по углу места – 70°
по дальности – 20км (ЭПР=1-2 м 2 , высота – 3 км), 18-20 км (ЭПР=1-2 м 2 , высота – 10-15 м)

Зона сопровождения цели: по азимуту - ±60°, по углу места - от -5 до +85°.
Число обнаруживаемых целей: 10.
Число обстреливаемых целей: 4.

СОУ 9А317 оснащается оптико-электронной системой на базе субматричного тепловизионного и ПЗС–матричного телевизионного каналов, что обеспечивает возможность всесуточной работы и существенно повышает помехозащищенность и живучесть ЗРК.

Пускозаряжающая установка 9А316
Выполнена на гусеничном шасси ГМ-577, буксируемая 9А320 - на колесном полуприцепе с тягачом КрАЗ.

Число ракет на пусковых опорах	4 шт
Число ракет на транспортных опорах	4 шт
Время самозаряжания	15 мин
Время заряжания СОУ	13 мин
Грузоподъемность крана	1000 кг
Вес	38/35 тонн.
Габариты	8х3,3х3,8 м
Экипаж	4 чел

Командный пункт 9С510
