“ Катюша “

"Катюша" Гвардейский реактивный миномет

После принятия на вооружение авиации 82-мм реактивных снарядов класса "воздух-воздух" РС-82 (1937 год) и 132-мм реактивных снарядов класса "воздух-земля" РС-132 (1938 год) Главное артиллерийское управление поставило перед разработчиком снарядов - Реактивным НИИ - задачу создания реактивной полевой системы залпового огня на основе снарядов РС-132. Уточненное тактико-техническое задание было выдано институту в июне 1938 года.

В Москве при Центральном Совете Осоавиахима в августе 1931 года была создана Группа по изучению реактивного движения (ГИРД), в октябре того же года такая же группа образовалась и в Ленинграде. Они внесли значительный вклад в развитие ракетной техники.

В конце 1933 года на базе ГДЛ и ГИРД был создан Реактивный научно-исследовательский институт (РНИИ). Инициатором слияния двух коллективов был начальник вооружений Красной Армии М.Н. Тухачевский. По его мнению, РНИИ должен был решать вопросы ракетной техники применительно к военному делу, в первую очередь в авиации и артиллерии. Директором института был назначен И.Т. Клейменов, а его заместителем - Г.Э. Лангемак. С.П. Королев как авиационный конструктор был назначен начальником 5-го авиационного отдела института, которому поручалась разработка ракетопланов и крылатых ракет.

1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспламенитель, 7 — дно камеры, 8 — направляющий штифт, 9 — пороховой ракетный заряд, 10 — ракетная часть, 11 — колосниковая решетка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.

В соответствии с этим заданием к лету 1939 года институт разработал новый 132-мм осколочно-фугасный снаряд, получивший позднее официальное название М-13. По сравнению с авиационным РС-132 этот снаряд имел большую дальность полета и значительно более мощную боевую часть. Увеличение дальности полета было достигнуто за счет увеличения количества ракетного топлива, для этого потребовалось удлинить ракетную и головную части реактивного снаряда на 48 см. Снаряд М-13 имел несколько лучшие, чем РС-132, аэродинамические характеристики, что позволило получить более высокую кучность.

К снаряду была разработана также самоходная многозарядная пусковая установка. Первый ее вариант, был создан на базе грузового автомобиля ЗИС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведенные в период с декабря 1938 года по февраль 1939 года полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям. С учетом результатов испытаний Реактивный НИИ разработал новую пусковую установку МУ-2, которая в сентябре 1939 года была принята Главным артиллерийским управлением для полигонных испытаний. По результатам окончившихся в ноябре 1939 года полигонных испытаний институту были заказаны пять пусковых установок для проведения войсковых испытаний. Еще одну установку заказало Артиллерийское управление Военно-Морского Флота для использования ее в системе береговой обороны.

Установка Му-2

21 июня 1941 года установка была продемонстрирована руководителям ВКП(6) и Советского правительства и в тот же день, буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 (боевая машина 13).

Бм-13 на шасси ЗИС-6

Сейчас уже точно никто не сможет сказать, при каких обстоятельствах реактивная установка залпового огня получила женское имя, да еще и в уменьшительно-ласкательной форме — "Катюша". Известно одно — на фронте прозвища получали далеко не все виды оружия. Да и имена эти зачастую были совсем не лестными. К примеру, штурмовик Ил-2 ранних модификаций, сохранивший жизнь не одному пехотинцу и бывший самым желанным "гостем" в любом бою, за выступавшую над фюзеляжем кабину получил среди солдат кличку "горбатый". А маленький истребитель И-16, вынесший на своих крыльях всю тяжесть первых воздушных боев, именовался "ишаком". Были, правда, и грозные прозвища — тяжелую самоходно-артиллерийскую установку Су-152, которая была способна одним выстрелом сбить башню с "Тигра", уважительно называли "зверобоем", а 203-миллиметровую гаубицу Б-4, снаряд которой оставлял воронку размером с одноэтажный дом, — "кувалдой". В любом случае, имена чаще всего давались суровые и строгие. А тут такая неожиданная нежность, если не сказать любовь...

Впрочем, если почитать воспоминания ветеранов, особенно тех, кто по своей военной профессии зависел от действий минометов — пехотинцев, танкистов, связистов, то становится понятно, за что бойцы так полюбили эти боевые машины. По своей боевой мощи "Катюша" не имела себе равных.

С зади вдруг раздался скрежет, гул, и через нас на высоту полетели огненные стрелы... На высоте все покрылось огнем, дымом и пылью. Среди этого хаоса вспыхивали огненные свечи от отдельных взрывов. До нас донесся страшный грохот. Когда все это улеглось и раздалась команда "Вперед", мы заняли высоту, почти не встретив сопротивления, так чисто "сыграли катюши"... На высоте, когда мы туда поднялись, увидели, что все перепахано. Следов от окопов, в которых находились немцы, почти не осталось. Было много трупов вражеских солдат. Раненных фашистов перевязывали наши санитарки и, вместе с небольшим количеством оставшихся в живых, отправляли в тыл. На лицах немцев был испуг. Они еще не поняли, что с ними произошло, и не оправились после залпа "Катюш".

Из воспоминаний ветерана войны Владимира Яковлевича Ильяшенко (опубликовано на сайте Iremember.ru)

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе "Компрессор". Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

В ходе войны производство пусковых установок в срочном порядке было развернуто на нескольких предприятиях, обладавших различными производственными возможностями, в связи с этим в конструкцию установки вносились более или менее существенные изменения. Таким образом, в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и отрицательно сказывалось на эксплуатации боевой техники. По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная (нормализованная) пусковая установка БМ-13Н, при создании которой конструкторы критически проанализировали все детали и узлы в целях повышения технологичности их производства и снижения стоимости, в результате чего все узлы получили самостоятельные индексы и стали универсальными.

БМ-13Н

Состав: В состав БМ-13 "Катюша" входят следующие боевые средства:
. Боевая машина (БМ) МУ-2 (МУ-1) ; . Реактивные снаряды. Реактивный снаряд М-13:

Снаряд М-13 состоит из головной части и порохового реактивного двигателя. Головная часть по своей конструкции напоминает артиллерийский осколочно-фугасный снаряд и снаряжена зарядом взрывчатого вещества, для подрыва которого используются контактный взрыватель и дополнительный детонатор. Реактивный двигатель имеет камеру сгорания, в которой помещен пороховой метательный заряд в виде цилиндрических шашек с осевым каналом. Для воспламенения порохового заряда используются пирозапалы. Образующиеся при горении пороховых шашек газы истекают через сопло, перед которым расположена диафрагма, препятствующая выбросу шашек через сопло. Стабилизация снаряда в полете обеспечивается с помощью хвостового стабилизатора с четырьмя перьями, сваренными из стальных штампованных половинок. (Такой способ стабилизации обеспечивает более низкую кучность по сравнению со стабилизацией вращением вокруг продольной оси, однако позволяет получить большую дальность полета снаряда. Кроме того, использование оперенного стабилизатора весьма существенно упрощает технологию производства реактивных снарядов).

1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспла — менитель, 7 — дно камеры, 8 — направляющий штифт, 9 — пороховой ракетный заряд, 10 — ракетная часть, 11 — колосниковая решетка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м.

В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части выполнены 12 тангенциально расположенных отверстий, через которые во время работы ракетного двигателя выходит часть пороховых газов, приводящая снаряд во вращение. Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13. Принятие снаряда М-13-УК на вооружение в апреле 1944 года способствовало резкому увеличению огневых возможностей реактивной артиллерии.

Пусковая установка РСЗО "Катюша":

К снаряду разработана самоходная многозарядная пусковая установка. Первый ее вариант — МУ-1 на базе грузового автомобиля ЗИС-5 имел 24 направляющих, установленных на специальной раме в поперечном положении по отношению к продольной оси автомобиля. Ее конструкция позволила производить пуск реактивных снарядов только перпендикулярно продольной оси автомашины, причем струи горячих газов повреждали элементы установки и корпус ЗИС-5. Не обеспечивалась также безопасность при управлении огнем из кабины водителя. Пусковая установка сильно раскачивалась, что ухудшало кучность стрельбы реактивных снарядов. Заряжание пусковой установки с передней части направляющих производить было неудобно и требовало много времени. Автомашина ЗИС-5 имела ограниченную проходимость.

Более совершенная пусковая установка МУ-2 на базе грузового автомобиля повышенной проходимости ЗИС-6 имела 16 направляющих, расположенных вдоль оси автомобиля. Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся "спаркой". В конструкцию установки был введен новый узел - подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки (как единого агрегата) на нем, а не на шасси, как было ранее. В собранном виде артиллерийская часть относительно легко монтировалась на шасси любой марки автомобиля при минимальной доработке последней. Созданная конструкция позволила уменьшить трудоемкость, время изготовления и стоимость пусковых установок. Вес артиллерийской части был снижен на 250 кг, стоимость - более чем на 20 процентов.Существенно повышены были и боевые и эксплуатационные качества установки. За счет введения бронирования бензобака, бензопровода, боковых и задней стенок кабины водителя была повышена живучесть пусковых установок в бою. Был увеличен сектор обстрела, повысилась устойчивость пусковой установки в походном положении, усовершенствованные подъемный и поворотный механизмы позволили увеличить скорость наведения установки на цель. Перед пуском боевая машина МУ-2 поддомкрачивалась аналогично МУ-1. Силы, раскачивающие пусковую установку, благодаря расположению направляющих вдоль шасси автомашины, прилагались по ее оси на два домкрата, находившиеся вблизи центра тяжести, поэтому раскачивание стало минимальным. Заряжание в установке производилось с казенной части, то есть с заднего конца направляющих. Это было удобнее и позволяло значительно ускорить операцию. Установка МУ-2 имела поворотный и подъемный механизмы простейшей конструкции, кронштейн для крепления прицела с обычной артиллерийской панорамой и большой металлический бак для горючего, установленный сзади кабины. Стекла кабины закрывались броневыми откидными щитами. Напротив сиденья командира боевой машины на передней панели был смонтирован небольшой прямоугольный ящичек с вертушкой, напоминающий диск телефонного аппарата, и рукояткой для поворачивания диска. Этот прибор носил название "пульт управления огнем" (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7—10секунд. Время перевода пусковой установки МУ-2 из походного в боевое положение составляло 2-3 минуты, угол вертикального обстрела находился в пределах от 4° до 45°, угол горизонтального обстрела составлял 20°.

Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.

После войны "Катюши" стали устанавливать на постаменты — боевые машины превратились в памятники. Наверняка многие видели такие монументы по всей стране. Все они более-менее похожи друг на друга и почти не соответствуют тем машинам, которые воевали в Великой Отечественной войне. Дело в том, что на этих памятниках практически всегда фигурирует реактивная установка на базе автомобиля ЗиС-6. Действительно, в самом начале войны реактивные минометы устанавливали на ЗиСы, но как только в СССР по ленд-лизу стали поступать американские грузовики "Студебеккер", именно их превратили в самую распространенную базу для "Катюш". ЗиС, равно как и ленд-лизовские "Шевроле", были слишком слабы, чтобы возить по бездорожью тяжелую установку с направляющими для ракет. Дело не только в относительно маломощном двигателе — рамы у этих грузовиков не выдерживали веса установки. Собственно, и "Студебеккеры" старались не перегружать ракетами — если выезжать на позицию надо было издалека, то ракеты заряжали непосредственно перед залпом.

"Студебеккер US 6х6", поставлявшийся в СССР по ленд-лизу. Этот автомобиль имел повышенную проходимость, обеспечивающуюся мощным двигателем, тремя ведущими осями (колесная формула 6х6), демультипликатором, лебедкой для самовытаскивания, высоким расположением всех частей и механизмов, чувствительных к воздействию воды. Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

на базе трактора СТЗ-НАТИ-5

на катере

Кроме ЗиСов, "Шевроле" и наиболее часто встречавшихся среди "Катюш" "Студебекеров", в Красной армии в качестве шасси для реактивных установок использовали трактора и танки Т-70 , однако от них быстро отказались — двигатель танка и его трансмиссия оказались слишком слабыми для того, чтобы установка могла беспрерывно курсировать вдоль линии фронта. Поначалу ракетчики обходились и вовсе без шасси — пусковые рамы М-30 перевозили в кузовах грузовиков, выгружая их непосредственно на позиции.

Установка М-30

Испытания и эксплуатация

Первая батарея полевой реактивной артиллерии, отправленная на фронт в ночь с 1 на 2 июля 1941 года под командованием капитана И.А.Флерова, была вооружена семью установками, изготовленными Реактивным НИИ. Своим первым залпом в 15 часов 15 минут 14 июля 1941 года батарея стерла с лица земли железнодорожный узел Орша вместе с находившимся на нем немецкими эшелонами с войсками и боевой техникой.

Исключительная эффективность действий батареи капитана И. А. Флерова и сформированных вслед за ней еще семи таких батарей способствовали быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. Для их вооружения в 1941 году было изготовлено 593 установки БМ-13. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования.

Каждый снаряд по мощности был примерно равен гаубичному, но при этом сама установка могла практически одновременно выпустить, в зависимости от модели и величины боеприпасов, от восьми до 32 ракет. "Катюши" действовали дивизионами, полками или бригадами. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять таких машин, каждая из которых имела 16 направляющих для пуска 132-миллиметровых снарядов М-13, каждый весом 42 килограмма с дальностью полета 8470 метров. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов. Если же дивизион оснащался установками БМ-8 с 32 82-миллиметровыми снарядами, то один залп составлял уже 160 ракет. Что такое 160 ракет, которые за несколько секунд обрушиваются на небольшую деревню или укрепленную высоту — представьте сами. А ведь во многих операциях во время войны артподготовку осуществляли полки, и даже бригады "Катюш", а это более сотни машин, или более трех тысяч снарядов за один залп. Что такое три тысячи снарядов, которые перепахивают окопы и укрепления за полминуты, представить себе, наверное, не сможет никто...

Во время наступлений советское командование старалось сосредоточить на острие главного удара как можно больше артиллерии. Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, была козырем Красной армии. Ни одна армия в той войне не смогла обеспечить такого огня. В 1945 году во время наступления советское командование стягивало на один километр фронта до 230-260 орудий ствольной артиллерии. Кроме них, на каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая стационарных пусковых установок — рам М-30. Традиционно "Катюши" завершали артналет: реактивные установки давали залп, когда пехота уже шла в атаку. Зачастую после нескольких залпов "Катюш" пехотинцы входили в опустевший населенный пункт или на вражеские позиции, не встречая никакого сопротивления.

Конечно, такой налет не мог уничтожить всех вражеских солдат — реактивные снаряды "Катюш" могли действовать в осколочном или фугасном режиме, в зависимости от того, как настраивался взрыватель. При установке его на осколочное действие ракета взрывалась сразу же после того, как достигала земли, в случае с "фугасной" установкой взрыватель срабатывал с небольшим замедлением, позволяя снаряду углубиться в землю или другое препятствие. Однако и в том, и в другом случае, если солдаты противника находились в хорошо укрепленных окопах, то потери от обстрела были небольшими. Поэтому часто "Катюши" использовали также в начале артналета, чтобы не дать вражеским солдатам времени спрятаться в окопы. Именно благодаря внезапности и мощности одного залпа применение реактивных минометов приносило успех.

Уже на склоне высоты, совсем немного не добравшись до батальона, мы неожиданно попали под залп родной "катюши" - многоствольного реактивного миномёта. Это было ужасно: вокруг нас в течение минуты одна за другой рвались мины большого калибра. Не сразу отдышались и пришли в себя. Теперь показались вполне правдоподобными газетные сообщения о случаях, когда немецкие солдаты, побывавшие под обстрелом "катюш", сходили с ума. Из воспоминаний ветеранов войны (опубликовано на сайте Iremember.ru) "Если привлекать артиллерийский ствольный полк, то командир полка обязательно скажет: "У меня данных этих нет, я должен пристрелять орудия". Если он начинает пристрелку вести, а пристреливают одним орудием, беря цель в вилку - этот сигнал противнику: что сделать? Укрыться. На укрытие дается обычно 15 - 20 секунд. За это время артиллерийский ствол выпустит один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые идут все сразу", - рассказывает командир полка реактивных минометов Александр Филиппович Пануев.

Единственными, кому в Красной армии "Катюши" пришлись не по нутру, были артиллеристы. Дело в том, что мобильные установки реактивных минометов обычно выдвигались на позиции непосредственно перед залпом и так же быстро старались уйти. При этом немцы, по понятным причинам, именно "Катюши" старались уничтожать в первую очередь. Поэтому сразу после залпа реактивных минометов их позиции, как правило, начинали усиленно обрабатывать немецкая артиллерия и авиация. А учитывая, что позиции ствольной артиллерии и реактивных минометов зачастую располагались неподалеку друг от друга, налет накрывал артиллеристов, оставшихся там, откуда стреляли ракетчики.

"Выбираем огневые позиции. Нам говорят: "В таком-то месте огневая позиция, будете ждать солдат или поставленные маяки." Принимаем огневую позицию ночью. В это время подходит дивизион "Катюш". Если бы у меня время было, я бы сразу убрал оттуда свою позицию. "Катюши" сделали залп, на машины и ушли. А немцы подняли девятку "Юнкерсов" бомбить дивизион, а дивизион смотался. Они на батарею. Был переполох! Открытое место, прятались под лафетами пушек. Они отбомбили, кто впопад, кто не впопад и ушли", - рассказывает бывший артиллерист Иван Трофимович Сальницкий.

По словам бывших советских ракетчиков, воевавших на "Катюшах", чаще всего дивизионы действовали в рамках нескольких десятков километров фронта, появляясь там, где была необходима их поддержка. Сначала на позиции выходили офицеры, которые производили соответствующие расчеты. Эти расчеты, кстати, были довольно сложными

— в них учитывалось не только расстояние до цели, скорость и направление ветра, но даже температура воздуха, которая влияла на траекторию движения ракет. После того, как все вычисления были сделаны, машины выдвигались

на позицию, производили несколько залпов (чаще всего — не более пяти) и срочно уходили в тыл. Промедление в этом случае и впрямь было подобно смерти — немцы сразу накрывали место, откуда стреляли реактивные минометы, артиллерийским огнем.

Во время наступления тактика применения "Катюш", окончательно отработанная к 1943 году и до конца войны применявшаяся повсеместно, была другой. В самом начале наступления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия (ствольная и реактивная) образовывала так называемый "огневой вал". В начале обстрела все гаубицы (зачастую даже и тяжелые самоходки) и реактивные минометы "обрабатывали" первый рубеж обороны. Затем огонь переносился на укрепления второй линии, а пехота занимала окопы и блиндажи первой. После этого огонь переносился вглубь — на третий рубеж, а пехотинцы тем временем занимали второй. При этом чем дальше уходила пехота, тем меньше ее могла поддерживать ствольная артиллерия — буксируемые орудия не могли сопровождать ее на всем протяжении наступления. Эта задача возлагалась на самоходные установки и "Катюши". Именно они вместе с танками шли следом за пехотой, поддерживая ее огнем. По словам тех, кто участвовал в таких наступлениях, после "огневого вала" "Катюш" пехота шла по выжженной полосе земли шириной в несколько километров, на которых не оставалось никаких следов тщательно подготовленной обороны.

Тактико-технические характеристики

Реактивный снаряд M-13 Калибр, мм 132 Масса снаряда, кг 42,3 Масса БЧ, кг 21,3
Масса взрывчатого вещества, кг 4,9
Дальность стрельбы-максимальная, км 8,47 Время производства залпа, сек 7-10

Боевая машина МУ-2 База ЗиС-6 (6х4) Масса БМ, т 4,3 Максимальная скорость, км/ч 40
Число направляющих 16
Угол вертикального обстрела, град от +4 до +45 Угол горизонтального обстрела, град 20
Расчет, чел. 10-12 Год принятия на вооружение 1941

Представить себе, что значит оказаться под ударом "Катюш", сложно. По словам тех, кто пережил такие обстрелы (и немцев, и советских солдат), это было одно из самых страшных впечатлений за всю войну. Звук, который издавали ракеты во время полета, каждый описывает по-разному — скрежет, вой, рев. Как бы то ни было, в сочетании с последующими взрывами, во время которых на несколько секунд на площади в несколько гектаров земля вперемешку с кусками строений, техники, людей, взлетала на воздух, это давало сильнейший психологический эффект. Когда солдаты занимали вражеские позиции, то их не встречали огнем не потому, что все были убиты — просто ракетный обстрел сводил с ума выживших.

Нельзя недооценивать психологическую составляющую любого оружия. Немецкий бомбардировщик Ju-87 оснащали сиреной, которая завывала во время пикирования, также подавляя психику тех, кто в тот момент находился на земле. А во время атак немецких танков "Тигр" расчеты противотанковых орудий порой покидали позиции в страхе перед стальными монстрами. Таким же психологическим эффектом обладали и "Катюши". За этот страшный вой они, кстати, получили у немцев прозвище "Сталинские органы".

Предшественниками современных ракетных установок можно считать орудия из Китая. Снаряды могли преодолеть расстояние в 1,6 км, выпуская в цели огромное количество стрел. На Западе такие приспособления появились только через 400 лет.

История создания ракетных орудий

Первые ракеты появились исключительно благодаря появлению пороха, который изобрели в Китае. Алхимики открыли этот элемент случайно, когда изготавливали эликсир для вечной жизни. В XI веке впервые были использованы пороховые бомбы, которые направляли к цели из катапульт. Это было первое оружие, механизм которого напоминает ракетные установки.

Ракеты, созданные в Китае в 1400 году, были максимально похожи на современные орудия. Дальность их полета составляла более 1,5 км. Они представляли собой две ракеты, оборудованные двигателями. Перед падением из них вылетало огромное количество стрел. После Китая такое оружие появилось в Индии, потом попало в Англию.

Генерал Конгрев в 1799 году на их основе разрабатывает новый вид снарядов из пороха. Их сразу принимают на вооружение в английскую армию. Тогда появились огромные пушки, которые выпускали ракеты на расстояние в 1,6 км.

Ещё раньше, в 1516 году, низовые запорожские казаки под Белгородом при уничтожении татарской орды крымского хана Мелик-Гирея применили ещё более инновационные ракетные установки. Благодаря новому вооружению они смогли победить татарское войско, которое было намного многочисленнее казацкого. К сожалению, секрет своей разработки запорожцы унесли с собой, погибнув в последующих боях.

Достижения А. Засядько

Большой прорыв в создании пусковых установок был сделан Александром Дмитриевичем Засядько. Именно он придумал и успешно воплотил в жизнь первые УЗО - установки залпового огня. Из одной такой конструкции можно было выпустить почти одновременно не менее 6 ракет. Установки имели небольшой вес, что давало возможность переносить их в любое удобное место. Разработки Засядько были высоко оценены великим князем Константином, братом царя. В своем отчете Александру I он ходатайствует о присвоении полковнику Засядько чина генерал-майора.

Разработка ракетных установок в XIX-XX вв.

В XIX веке конструированием реактивных снарядов на нитропорохе (бездымном порохе) начали заниматься Н.И. Тихомиров и В.А. Артемьев. Первый запуск такой ракеты произвели в СССР в 1928 году. Снаряды могли преодолевать расстояние в 5-6 км.

Благодаря вкладу русского профессора К.Э Циолковского, ученых из РНИИ И.И. Гвая, В.Н. Галковского, А.П. Павленко и А.С. Попова в 1938-1941 годах появилась многоразрядная ракетная пусковая установка РС-М13 и установка БМ-13. В это же время русские ученые создают реактивные снаряды. Эти ракеты - «эрэсы» - станут основной частью пока не существующей «Катюши». Над её созданием будут трудиться ещё несколько лет.

Установка «Катюша»

Как оказалось, за пять дней до нападения Германии на СССР группа Л.Э. Шварца демонстрировала в Московской области новое орудие под названием «Катюша». Ракетная установка в то время именовалась БМ-13. Испытания проводили 17 июня 1941 года на Софринском полигоне при участии Начальника Генштаба Г.К. Жукова, народных комиссаров обороны, боеприпасов и вооружения, и прочих представителей Красной Армии. 1 июля эта боевая техника уехала из Москвы на фронт. А через две недели «Катюша» побывала в первом боевом крещении. Гитлер был повержен в шок, узнав об эффективности этой ракетной установки.

Немцы боялись этого орудия и всячески пытались его захватить или уничтожить. Попытки конструкторов воссоздать в Германии такое же орудие не приносили успехов. Снаряды не набирали скорость, имели хаотичную траекторию полета и не попадали в цель. Порох советского производства был явно другого качества, на его разработку потратили десятилетия. Немецкие аналоги не могли его заменить, что и приводило к нестабильной работе боеприпасов.

Создание этого мощного оружия открыло новую страницу в истории развития артиллеристского оружия. Грозная «Катюша» стала носить почетное звание «орудие победы».

Особенности разработки

Ракетные установки БМ-13 состоят из шестиколесного полноприводного грузовика и специальной конструкции. За кабиной экипажа была закреплена система для запуска ракет на платформе, установленной там же. Специальный подъемник при помощи гидравлики поднимал переднюю часть установки под углом 45 градусов. Первоначально не было предусмотрено перемещение платформы вправо или влево. Поэтому для наведения на цель необходимо было развернуть полностью весь грузовик. 16 ракет, выпущенных из установки, летели по свободной траектории до места нахождения врага. Экипаж делал поправки уже при ведении огня. До сих пор более современные модификации этого оружия используются армией некоторых стран.

На смену БМ-13 в 1950-х годах пришла реактивная БМ-14.

Ракетные установки «Град»

Следующей модификацией рассматриваемой системы стал «Град». Ракетная установка была создана для тех же целей, что и предыдущие аналогичные образцы. Только задачи для разработчиков усложнились. Дальность стрельбы должна была составлять не менее 20 км.

Разработкой новых снарядов занялся НИИ 147, который до этого не создавал подобного оружия. В 1958 году под руководством А.Н. Ганичева при поддержке Госкомитета по оборонной технике были начаты работы по разработке реактивного снаряда для новой модификации установки. Для создания применили технологию изготовления артиллерийских гильз. Корпуса создавали при помощи метода горячей вытяжки. Стабилизация снаряда происходила за счет хвостового оперения и вращения.

После многочисленных опытов в реактивных снарядах «Град» впервые использовали оперение из четырех лопастей изогнутой формы, которые раскрывались при старте. Таким образом, А.Н. Ганичев смог добиться того, что ракета отлично входила в трубчатую направляющую, и при полете её система стабилизации оказалась идеальной для дальности стрельбы на 20 км. Основными создателями стали НИИ-147, НИИ-6, ГСКБ-47, СКБ-203.

Испытания проводились на полигоне «Ржевка» под Ленинградом 1 марта 1962 г. И через год, 28 марта 1963 г., на вооружение страны приняли «Град». Ракетная установка была запущена в серийное производство 29 января 1964 г.

Состав «Града»

СЗО БМ 21 включает следующие элементы:

Ракетную установку, которая смонтирована на корме шасси автомобиля «Урал-375Д»;

Систему управления огнем и транспортно-заряжающий автомобиль 9Т254 на базе «ЗиЛ-131»;

40 трехметровых направляющих в виде труб, установленных на основании, которое поворачивается в горизонтальной плоскости и наводится вертикально.

Наведение осуществляется ручным способом или при помощи электропривода. Заряжается установка вручную. Автомобиль может передвигаться заряженным. Стрельба ведется залпом или одиночными выстрелами. При залпе в 40 снарядов поражается живая сила на площади в 1046 кв. м.

Снаряды для «Града»

Для стрельбы можно использовать различные типы реактивных снарядов. Они отличаются по дальности стрельбы, массе, цели поражения. Их используют для поражения живой силы, бронированной техники, минометных батарей, самолетов и вертолетов на аэродромах, минирования, установки дымовых завес, создания радиопомех, отравления при помощи химического вещества.

Модификаций системы «Град» огромное количество. Все они состоят на вооружении в различных странах мира.

Дальнобойная РСЗО «Ураган»

Одновременно с разработкой «Града» Советский Союз занимался созданием дальнобойной реактивной До появления «Урагана» испытывали ракетные установки Р-103, Р-110 «Чирок», «Коршун». Все они были оценены положительно, но являлись недостаточно мощными и имели свои недостатки.

В конце 1968 года началась проработка дальнобойной 220-мм СЗО. Первоначально её назвали «Градом-3». В полном объеме новая система была взята в разработку после решения министерств оборонной промышленности СССР от 31 марта 1969 года. На Пермском орудийном заводе № 172 в феврале 1972 года изготовили прототип РСЗО «Ураган». Ракетная установка была принята на вооружение 18 марта 1975 года. Через 15 лет в Советском Союзе размещалось 10 реактивных артполков РСЗО «Ураган» и одна реактивная артбригада.

В 2001 году столько систем «Ураган» было на вооружении в странах бывшего СССР:

Россия - 800;

Казахстан - 50;

Молдавия - 15;

Таджикистан - 12;

Туркмения - 54;

Узбекистан - 48;

Украина - 139.

Снаряды к «Ураганам» очень схожи с боеприпасами к «Градам». Одинаковыми составляющими являются ракетные части 9М27 и пороховые заряды 9Х164. Для уменьшения дальности действия на них также надевают тормозные кольца. Их длина составляет 4832-5178 мм, а вес - 271-280 кг. Воронка в грунте средней плотности имеет диаметр в 8 метров и глубину в 3 метра. Дальность стрельбы составляет 10-35 км. Осколки от разрыва снарядов на расстоянии 10 м могут пробить 6-мм стальную преграду.

Для каких целей используют системы «Ураган»? Ракетная установка предназначена для поражения живой силы, бронированной техники, артподразелений, тактических ракет, зенитных комплексов, вертолетов на стоянках, узлов связи, военно-промышленных объектов.

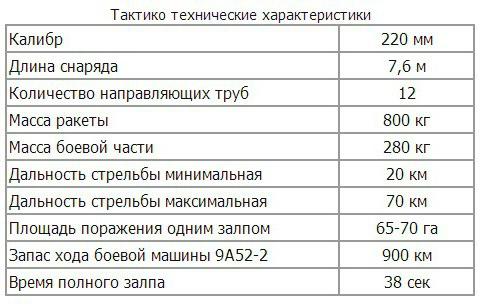

Точнейшая РСЗО «Смерч»

Уникальность системы состоит в сочетании таких показателей, как мощность, дальность и точность. Первая в мире РСЗО с управляемыми вращающимися снарядами - это ракетная установка «Смерч», которая до сих пор не имеет аналогов в мире. Её ракеты способны долетать до цели, которая находится в 70 км от самого орудия. Новую РСЗО приняли на вооружение в СССР 19 ноября 1987 года.

В 2001 году системы «Ураган» находились в таких странах (бывшего СССР):

Россия - 300 машин;

Белоруссия - 48 машин;

Украина - 94 машины.

Снаряд имеет длину в 7600 мм. Его вес составляет 800 кг. Все разновидности имеют огромное разрушающее и поражающее действие. Потери от батарей «Урагана» и «Смерча» приравниваются к действиям тактического ядерного оружия. При этом их применение мир не рассматривает как столь опасное. Они приравниваются к оружию типа пушки или танка.

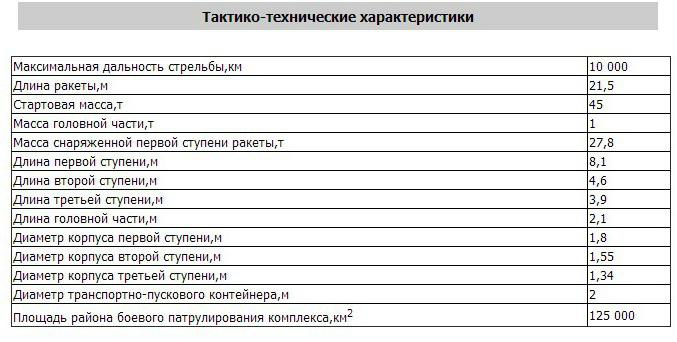

Надежный и мощный «Тополь»

В 1975 году в Московском институте теплотехники начали разрабатывать мобильную систему, способную запускать ракету с различных мест. Таким комплексом стала ракетная установка «Тополь». Это был ответ Советского Союза на появление управляемых американских межконтинентальных (их приняли на вооружение в США в 1959 г.).

Первые испытания прошли 23 декабря 1983 года. За время проведения целой серии запусков ракета показала себя надежным и мощным оружием.

В 1999 г. в десяти позиционных районах было расположено 360 комплексов «Тополь».

Каждый год в России производят запуск одной ракеты «Тополь». Со времени создания комплекса было проведено порядка 50 испытаний. Все они прошли без каких-либо сложностей. Это говорит о высочайшей надежности оборудования.

Для поражения целей малого размера в Советском Союзе была разработана дивизионная ракетная установка «Точка-У». Работа по созданию этого орудия началась 4 марта 1968 года по Постановлению Совета Министров. Исполнителем стало Коломенское КБ. Главный конструктор - С.П. Непобедимый. За систему управления ракет отвечал ЦНИИ АГ. Пусковую установку производили в Волгограде.

Что такое ЗРК

Набор различных боевых и технических средств, которые связаны воедино для борьбы со средствами нападения противника с воздуха и космоса, называется зенитным ракетным комплексом (ЗРК).

Их различают по месту проведения военных действий, по мобильности, по способу движения и наведения, по дальности действия. К таким относится ракетная установка «Бук», а также «Игла», «Оса» и другие. Чем же отличается конструкция такого типа? Зенитно-ракетная установка включает средства для разведки и транспортировки, автоматическое сопровождение воздушной цели, пусковую установку зенитных управляемых ракет, устройства для управления ракетой и её сопровождения, средства контроля над оборудованием.

Катюша - уникальная боевая машина СССР не имевшая аналогов в мире. Разработана была во время Великой Отечественной войны 1941- 45 неофициальное название бесствольных систем полевой реактивной артиллерии (БМ-8, БМ-13, БМ-31 и других). Такие установки активно использовались Вооружёнными Силами СССР во время Второй мировой войны. Популярность прозвища оказалась столь большой, что «Катюшами» в разговорной речи стали нередко именовать и послевоенные РСЗО на автомобильных шасси, в частности БМ-14 и БМ-21 «Град».

«Катюша» БМ-13-16 на шасси ЗИС-6

Судьба разработчиков:

2 ноября 1937 года в результате «войны доносов» внутри института, директор РНИИ-3 И. Т. Клеймёнов и главный инженер Г. Э. Лангемак были арестованы. 10 и 11 января 1938 года, соответственно, они были расстреляны на полигоне НКВД «Коммунарка».
Реабилитированы в 1955 году.
Указом Президента СССР М. С. Горбачёва от 21 июня 1991 года И. Т. Клеймёнову, Г. Э. Лангемаку, В. Н. Лужину, Б. С. Петропавловскому, Б. М. Слонимеру и Н. И. Тихомирову посмертно было присвоено звание Героев Социалистического Труда.

БМ-31-12 на шасси ЗИС-12 в Музее на Сапун-горе, Севастополь

БМ-13Н на шасси Studebaker US6 (с опущенными бронеплитами защиты от выхлопа) в Центральном музее Великой Отечественной войны в Москве

Происхождение названия Катюша

Известно, почему установки БМ-13 стали в одно время именоваться «гвардейскими миномётами». Установки БМ-13 в действительности не являлись миномётами, но командование стремилось как можно дольше сохранять их конструкцию в секрете. Когда на полигонных стрельбах бойцы и командиры попросили представителя ГАУ назвать «подлинное» имя боевой установки, тот посоветовал: «Называйте установку как обычное артиллерийское орудие. Это важно для сохранения секретности».

Нет единой версии, почему БМ-13 стали именоваться «катюшами». Существует несколько предположений:
1.По названию ставшей популярной перед войной песни Блантера на слова Исаковского «Катюша». Версия убедительная, поскольку впервые батарея стреляла 14 июля 1941 года (на 23-й день войны) по скоплению фашистов на Базарной площади города Рудня Смоленской области. Стреляла с высокой крутой горы - ассоциация с высоким крутым берегом в песне тут же возникла у бойцов. Наконец, жив бывший сержант штабной роты 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии Андрей Сапронов, ныне - военный историк, который и дал ей это имя. Красноармеец Каширин, прибыв с ним вместе после обстрела Рудни на батарею, удивлённо воскликнул: «Вот это песенка!» «Катюша», - ответил Андрей Сапронов (из воспоминаний А. Сапронова в газете «Россия» № 23 от 21-27 июня 2001 года и в «Парламентской газете» № 80 от 5 мая 2005 года). Через узел связи штабной роты новость о чудо-оружии по имени «Катюша» в течение суток стала достоянием всей 20-й армии, а через её командование - и всей страны. 13 июля 2011 года ветерану и «крёстному отцу» «Катюши» исполнилось 90 лет.

2.Ещё есть версия, что название связано с индексом «К» на корпусе миномёта - установки выпускались заводом имени Калинина (по другому источнику - заводом имени Коминтерна). А фронтовики любили давать прозвища оружию. Например, гаубицу М-30 прозвали «Матушкой», пушку-гаубицу МЛ-20 - «Емелькой». Да и БМ-13 поначалу иногда именовали «Раисой Сергеевной», таким образом расшифровывая сокращение РС (реактивный снаряд).

3.Третья версия предполагает, что именно так окрестили эти машины девушки с московского завода «Компрессор», работавшие на сборке.
Ещё одна, экзотичная версия. Направляющие, на которые устанавливались снаряды, назывались скатами. Сорокадвухкилограммовый снаряд поднимали два бойца, впрягшиеся в лямки, а третий обычно помогал им, подталкивая снаряд, чтобы он точно лёг на направляющие, он же сообщал державшим, что снаряд встал-закатился-накатился на направляющие. Его-то, якобы, и называли «катюшей» (роль державших снаряд и закатывающего постоянно менялась, так как расчёт БМ-13, в отличие от ствольной артиллерии, не был в явном виде разделён на заряжающего, наводящего и др.)

4.Следует также отметить, что установки были настолько засекречены, что даже запрещалось использовать команды «пли», «огонь», «залп», вместо них звучали «пой» или «играй» (для запуска надо было очень быстро крутить ручку электрокатушки), что, возможно, тоже было связано с песней «Катюша». Да и для нашей пехоты залп «катюш» был самой приятной музыкой.

5.Есть предположение о том, что первоначально прозвище «катюша» имел фронтовой бомбардировщик, оснащённый реактивными снарядами - аналогом М-13. И прозвище перескочило с самолёта на ракетную установку через снаряды.

В немецких войсках эти машины получили название «сталинские орга́ны» из-за внешнего сходства реактивной установки с системой труб этого музыкального инструмента и мощного ошеломляющего рёва, который производился при запуске ракет.

Во время боёв за Познань и Берлин установки для одиночного пуска М-30 и М-31 получили от немцев прозвище «русский фаустпатрон», хотя эти снаряды использовались не как противотанковое средство. «Кинжальными» (с дистанции 100-200 метров) пусками этих снарядов гвардейцы проламывали любые стены.

БМ-13-16 на шасси трактора СТЗ-5-НАТИ (Новомосковск)

Солдаты, заряжающие «Катюшу»

Если бы гитлеровские оракулы повнимательнее всматривались в знаки судьбы, то наверняка 14 июля 1941 года стало бы для них знаковым днем. Именно тогда в районе железнодорожного узла Орша и переправы через реку Оршица советскими войсками впервые были применены боевые машины БМ-13, получившие в армейской среде ласковое название "катюша". Результат двух залпов по скоплению сил противника стал ошеломляющим для врага. Потери немцев попали под графу "недопустимые".

Вот выдержки из директивы войскам гитлеровского высшего военного командования: "Русские имеют автоматическую многоствольную огнеметную пушку... Выстрел производится электричеством... Во время выстрела образуется дым..." Очевидная беспомощность формулировок свидетельствовала о полной неосведомленности немецкого генералитета относительно устройства и технических характеристик нового советского оружия - реактивного миномета.

Ярким примером эффективности гвардейских минометных частей, а их основу составляли "катюши", могут служить строки из воспоминаний маршала Жукова: "Реактивные снаряды своими действиями производили сплошное опустошение. Я смотрел районы, по которым велся обстрел, и увидел полное уничтожение оборонительных сооружений..."

Немцы разработали специальный план захвата нового советского оружия и боеприпасов к нему. Поздней осенью 1941 года им удалось это сделать. "Плененный" миномет был действительно "многоствольным" и выстреливал 16 реактивных мин. Его огневая мощь в несколько раз превосходила по эффективности миномет, стоявший на вооружении фашистской армии. Гитлеровским командованием было принято решение о создании равноценного оружия.

Немцы не сразу поняли, что захваченный ими советский миномет - это поистине уникальное явление, открывающее новую страницу в развитии артиллерии, эру реактивных систем залпового огня (РСЗО).

Надо отдать должное его создателям - ученым, инженерам, техникам и рабочим московского Реактивного научно-исследовательского института (РНИИ) и смежных предприятий: В. Аборенкову, В. Артемьеву, В. Бессонову, В. Галковскому, И. Гвай, И. Клейменову, А. Костикову, Г. Лангемаку, В. Лужину, А. Тихомирову, Л. Шварцу, Д. Шитову.

Главным отличием БМ-13 от аналогичного немецкого вооружения была необычайно смелая и неожиданная концепция: минометчики могли относительно неточными реактивными минами надежно поражать все цели заданного квадрата. Это достигалось именно благодаря залповому характеру огня, так как каждая точка обстреливаемой местности обязательно попадала в зону поражения какого-нибудь из снарядов. Немецкие конструкторы, осознав блистательное "ноу-хау" советских инженеров, решили воспроизвести если и не в виде копии, то с использованием главных технических идей.

Скопировать "катюшу" как боевую машину было в принципе возможно. Непреодолимые трудности начались при попытке сконструировать, отработать и наладить массовое производство аналогичных реактивных снарядов. Оказалось, что немецкие пороха не могут сгорать в камере двигателя реактивного снаряда столь же стабильно и устойчиво, как советские. Спроектированные немцами аналоги советских боеприпасов вели себя непредсказуемо: либо вяло сходили с направляющих, чтобы тут же упасть на землю, либо с бешеной скоростью начинали полет и взрывались в воздухе от чрезмерного повышения давления внутри камеры. Исправно долетали до цели считанные единицы.

Дело оказалось в том, что для эффективных нитроглицериновых порохов, которые применялись в снарядах "катюши", наши химики добились разброса значений так называемой теплоты взрывчатого превращения не выше 40 условных единиц, а чем меньше величина разброса, тем стабильнее горит порох. Аналогичные же немецкие пороха имели разброс этого параметра даже в одной партии выше 100 единиц. Это и приводило к нестабильной работе двигателей реактивных снарядов.

Немцы не знали, что боеприпасы для "катюши" были плодом более чем десятилетней деятельности РНИИ и нескольких крупных советских исследовательских коллективов, куда вошли лучшие советские пороховых заводов выдающиеся советские химики А. Бакаев, Д. Гальперин, В. Карькина, Г. Коновалова, Б. Пашков, А. Спориус, Б. Фомин, Ф. Хритинин и многие другие. Они не только разработали сложнейшие рецептуры ракетных порохов, но и отыскали простые и эффективные способы их массового, непрерывного и дешевого производства.

В то время, когда на советских заводах по готовым чертежам небывалыми темпами развертывалось и буквально ежедневно наращивалось производство гвардейских реактивных минометов и снарядов к ним, немцам только еще предстояло вести исследовательские и проектные работы по РСЗО. Но на это история им времени уже не отпустила.

Среди легендарного оружия, ставшего символами победы нашей страны в Великой Отечественной войне, особое место занимают гвардейские реактивные минометы, прозванные в народе «Катюша». Характерный силуэт грузовика 40-х годов с...

Среди легендарного оружия, ставшего символами победы нашей страны в Великой Отечественной войне, особое место занимают гвардейские реактивные минометы, прозванные в народе «Катюша». Характерный силуэт грузовика 40-х годов с наклонной конструкцией вместо кузова - такой же символ стойкости, героизма и отваги советских воинов, как, скажем, танк Т-34, штурмовик Ил-2 или пушка ЗиС-3.

И вот что особенно примечательно: все эти легендарные, овеянные славой образцы вооружения были сконструированы совсем незадолго или буквально накануне войны! Т-34 был принят на вооружение в конце декабря 1939 года, первые серийные Ил-2 сошли с конвейера в феврале 1941 года, а пушка ЗиС-3 впервые была представлена руководству СССР и армии через месяц после начала боевых действий, 22 июля 1941 года. Но самое удивительное совпадение случилось в судьбе «Катюши». Ее демонстрация партийному и военному начальству состоялась за полдня до нападения Германии - 21 июня 1941 года…

Залпы «Катюш». 1942 год. Фото: Фотохроника ТАСС

С небес - на землю

По сути, работы над созданием первой в мире реактивной системы залпового огня на самоходном шасси начались в СССР в середине 1930-х годов. Сотруднику выпускающего современные российские РСЗО тульского НПО «Сплав» Сергею Гурову удалось обнаружить в архивах договор № 251618с от 26 января 1935 года между ленинградским Реактивным научно-исследовательским институтом и Автобронетанковым управлением РККА, в котором фигурирует опытный образец ракетной установки на танке БТ-5 с десятью ракетами.

Залп гвардейских минометов. Фото: Анатолий Егоров / РИА Новости

Удивляться тут нечему, ведь советские ракетостроители создали первые боевые реактивные снаряды еще раньше: официальные испытания прошли в конце 20-х - начале 30-х годов. В 1937 году на вооружение был принят реактивный снаряд РС-82 калибра 82 мм, а год спустя - РС-132 калибром 132 мм, причем и тот и другой - в варианте для подкрыльевой установки на самолетах. Еще год спустя, в конце лета 1939-го, РС-82 были впервые применены в боевой обстановке. В ходе боев на Халхин-Голе пять И-16 использовали свои «эрэсы» в бою с японскими истребителями, немало удивив противника новым оружием. А чуть позже, уже во время советско-финской войны, по наземным позициям финнов наносили удары шесть двухмоторных бомбардировщиков СБ, вооруженных уже РС-132.

Естественно, что впечатляющие - а они действительно были впечатляющими, хотя и в немалой степени за счет неожиданности применения новой системы вооружения, а не ее сверхвысокой эффективности, - результаты использования «эрэсов» в авиации заставили советское партийное и военное руководство торопить оборонщиков с созданием наземного варианта. Собственно, у будущей «Катюши» были все шансы успеть на Зимнюю войну: основные проектные работы и испытания провели еще в 1938–1939 годах, но результаты военных не удовлетворили - им требовалось более надежное, подвижное и простое в обращении оружие.

В общих чертах то, что спустя полтора года войдет в солдатский фольклор по обе стороны фронта как «Катюша», было готово к началу 1940 года. Во всяком случае, авторское свидетельство № 3338 на «ракетную автоустановку для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов» было выдано 19 февраля 1940 года, а в числе авторов значились сотрудники РНИИ (с 1938 года носившего «номерное» название НИИ-3) Андрей Костиков, Иван Гвай и Василий Аборенков.

Эта установка уже серьезно отличалась от первых образцов, вышедших на полигонные испытания в конце 1938 года. Пусковая установка для реактивных снарядов располагалась по продольной оси автомобиля, имела 16 направляющих, на каждую из которых устанавливались по два снаряда. Да и сами снаряды для этой машины были другими: авиационные РС-132 превратились в более длинные и мощные наземные М-13.

Собственно, в таком виде боевая машина с реактивными снарядами и вышла на смотр новых образцов вооружения Красной армии, который проходил 15–17 июня 1941 года на полигоне в подмосковном Софрино. Реактивную артиллерию оставили «на закуску»: две боевые машины демонстрировали стрельбу в последний день, 17 июня, с применением осколочно-фугасных реактивных снарядов. За стрельбами наблюдали нарком обороны маршал Семен Тимошенко, начальник Генштаба генерал армии Георгий Жуков, начальник Главного артиллерийского управления маршал Григорий Кулик и его заместитель генерал Николай Воронов, а также нарком вооружений Дмитрий Устинов, нарком боеприпасов Петр Горемыкин и множество других военных. Можно только догадываться, какие эмоции обуревали их, когда они смотрели на стену огня и фонтаны земли, поднимавшиеся на мишенном поле. Но понятно, что демонстрация произвела сильнейшее впечатление. Через четыре дня, 21 июня 1941 года, всего за несколько часов до начала войны, были подписаны документы о принятии на вооружение и срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 - «боевая машина - 13» (по индексу реактивного снаряда), хотя иногда в документах они фигурировали и с индексом М-13. Этот день и нужно считать днем рождения «Катюши», которая, получается, родилась всего на полсуток раньше начала прославившей ее Великой Отечественной войны.

Первый удар

Производство нового оружия разворачивалось сразу на двух предприятиях: воронежском заводе имени Коминтерна и московском заводе «Компрессор», а основным предприятием по выпуску снарядов М-13 стал столичный завод имени Владимира Ильича. Первое боеготовое подразделение - особая батарея реактивного действия под командованием капитана Ивана Флерова - отправилось на фронт в ночь с 1 на 2 июля 1941 года.

Командир первой батареи реактивной артиллерии «Катюш», капитан Иван Андреевич Флеров. Фото: РИА Новости

Но вот что примечательно. Первые документы о формировании дивизионов и батарей, вооруженных реактивными минометами, появились еще до знаменитых стрельб под Москвой! Например, директива Генштаба о формировании пяти дивизионов, вооруженных новой техникой, вышла за неделю до начала войны - 15 июня 1941 года. Но реальность, как всегда, внесла свои коррективы: в действительности формирование первых частей полевой реактивной артиллерии началось 28 июня 1941 года. Именно с этого момента, как определяла директива командующего Московского военного округа, и отводилось трое суток на формирование первой особой батареи под командованием капитана Флерова.

Что русскому «катюша», то немцу - «адское пламя». Прозвище, которое солдаты вермахта дали советской боевой машине реактивной артиллерии, вполне себя оправдывало. Всего за 8 секунд полк из 36 мобильных установок БМ-13 выпускал по противнику 576 снарядов. Особенностью залпового огня являлось то, что одна взрывная волна накладывалась на другую, вступал в силу закон сложения импульсов, что в разы усиливало разрушительный эффект.

Осколки сотен мин, разогретых до 800 градусов, уничтожали всё вокруг. В результате территория площадью в 100 гектаров превращалась в выжженное поле, изрешечённое воронками от попадания снарядов. Спастись удавалось лишь тем гитлеровцам, кому в момент залпа посчастливилось оказаться в надёжно укреплённом блиндаже. Фашисты такое времяпрепровождение называли «концертом». Дело в том, что залпы «катюш» сопровождались страшным рёвом, за этот звук солдаты вермахта наградили реактивные миномёты ещё одним прозвищем - «сталинские органы».

Смотрите в инфографике, как выглядела система реактивной артиллерии БМ-13.

Рождение «катюши»

В СССР было принято говорить, что «катюшу» создал не какой-то отдельный конструктор, а советский народ. Над разработкой боевых машин действительно трудились лучшие умы страны. К созданию реактивных снарядов на бездымном порохе в 1921 году приступили сотрудники ленинградской Газодинамической лаборатории Н. Тихомиров и В. Артемьев. В 1922 году Артемьева обвинили в шпионаже и в следующем году отправили отбывать срок на Соловки, в 1925 году он вернулся обратно в лабораторию.

В 1937 году реактивные снаряды РС-82, которые разрабатывали Артемьев, Тихомиров и присоединившийся к ним Г. Лангемак, были приняты на вооружение Рабоче-Крестьянского Красного воздушного флота. В том же году в связи с делом Тухачевского все, кто работал над новыми видами вооружений, подверглись «чистке» со стороны органов НКВД. Лангемака арестовали как немецкого шпиона и в 1938 году расстреляли. Летом 1939 года разработанные при его участии авиационные реактивные снаряды были успешно применены в боях с японскими войсками на реке Халхин-Гол.

С 1939 по 1941 гг. сотрудники московского Реактивного научно-исследовательского института И. Гвай, Н. Галковский,А. Павленко, А. Попов работали над созданием самоходной многозарядной установки реактивного огня. 17 июня 1941 года она приняла участие в демонстрации новейших образцов артиллерийского вооружения. На испытаниях присутствовали нарком обороны Семён Тимошенко, его заместитель Григорий Кулик и начальник Генерального штаба Георгий Жуков.

Самоходные установки реактивного огня показывали последними, и сперва грузовики с закреплёнными сверху железными направляющими никакого впечатления на уставших представителей комиссии не произвели. Но сам залп запомнился им надолго: по свидетельствам очевидцев, военачальники, увидев поднявшийся столб пламени, на некоторое время впали в ступор.

Первым в себя пришёл Тимошенко, он в резкой форме обратился к своему заму: «Почему о наличии такого оружия молчали и не докладывали? ». Кулик пытался оправдаться тем, что эта артсистема просто до недавнего времени была не до конца доработана. 21 июня 1941 года, буквально за несколько часов до начала войны, Верховный Главнокомандующий Иосиф Сталин после осмотра реактивных миномётов принял решение о развёртывании их серийного производства.

Полноценное боевое крещение «катюш» произошло 14 июля 1941 года. Машины реактивной артиллерии под руководством Флёрова произвели залпы по железнодорожной станции Орша, на которой было сосредоточено большое количество живой силы, техники и провианта противника. Вот что об этих залпах написал в своём дневнике начальник генерального штаба Вермахта Франц Гальдер: «14 июля под Оршей русские применили неизвестное до этого времени оружие. Огненный шквал снарядов сжёг железнодорожную станцию Орша, все эшелоны с личным составом и боевой техникой приехавших военных частей. Плавился металл, горела земля ».

Адольф Гитлер встретил новость о появлении нового чудо-оружия русских очень болезненно. Шеф абвера** Вильгельм Франц Канарис получил от фюрера взбучку за то, что его ведомство ещё не выкрало чертежи реактивных установок. В результате на «катюши» была объявлена самая настоящая охота, к которой привлекли главного диверсанта Третьего Рейха Отто Скорцени.

«Катюша» против «ишака»

Вдоль линии фронтов Великой Отечественной войны «катюше» нередко приходилось обмениваться залпами с небельверфером (нем. Nebelwerfer - «туманомёт») - немецкой реактивной установкой. За характерный звук, который этот шестиствольный 150-миллиметровый миномёт издавал при стрельбе, советские солдаты прозвали его «ишаком». Впрочем, когда бойцы Красной армии отбивали вражескую технику, презрительная кличка забывалась - на службе нашей артиллерии трофей сразу же превращался в «ванюшу».

Правда, нежных чувств к этому оружию советские солдаты не питали. Дело в том, что установка не являлась самоходной, 540-килограммовый реактивный миномёт приходилось буксировать. При стрельбе его снаряды оставляли в небе густой шлейф дыма, что демаскировало позиции артиллеристов, которых мог тут же накрыть огонь вражеских гаубиц.

Небельверфер. Немецкая реактивная установка.

Сконструировать свой аналог «катюши» лучшие конструкторы Третьего Рейха до конца войны так и не сумели. Немецкие разработки либо взрывались во время испытаний на полигоне, либо не отличались точностью стрельбы.

Почему систему залпового огня прозвали «катюшей»?

Солдаты на фронте любили давать имена оружию. Например, гаубицу М-30 называли «Матушкой», пушку-гаубицу МЛ-20 - «Емелькой». БМ-13 же поначалу иногда именовали «Раисой Сергеевной», так фронтовики расшифровали сокращение РС (реактивный снаряд). Кто и почему первым назвал реактивный миномёт «катюшей», доподлинно неизвестно.

Наиболее распространённые версии связывают появление прозвища:
— c популярной в военные годы песней М. Блантера на слова М. Исаковского «Катюша»;
— с буквой «К», выбитой на раме установки. Таким образом свою продукцию маркировал завод имени Коминтерна;
— с именем возлюбленной одного из бойцов, которое он написал на своей БМ-13.

————————————

*Линия Маннергейма - комплекс оборонительных сооружений длиной 135 км на Карельском перешейке.

**Абвер - (нем. Abwehr - «оборона», «отражение») - орган военной разведки и контрразведки Германии в 1919–1944 годах. Входил в состав Верховного командования Вермахта.
