Самоходная артиллерийская установка «Фердинанд. Штурмовое орудие «фердинанд Немецкий фердинанд времен 2 й войны

30-09-2016, 09:38

Привет, танкисты, добро пожаловать на сайт! В ветке развития Германии на восьмом уровне расположились целые три ПТ-САУ, каждая из которых имеет свои особенности, но все они весьма сильны по-своему. Сейчас речь пойдет об одной из этих машина и перед вами Ferdinand гайд.

Как обычно мы проведем детальный анализ параметров машины, определимся с выбором оборудования, перков, снаряжения для Ferdinand World of Tanks, а также поговорим о тактике ведения боя.

ТТХ Ferdinand

Первое, чем может гордиться каждый владелец данного аппарата при выходе в бой – его большой запас прочности, один из лучших на уровне. Базовая дальность обзора у нас тоже неплохая, 370 метров, что лучше, чем у собратьев по нации.

Если рассматривать Ferdinand характеристики бронирования, в целом все очень многообещающе. Суть в том, что у нас есть очень хорошо бронированная рубка, в которую нас с трудом пробивают даже одноклассники, но бронелист тут расположен под прямым углом и танки 9-10 уровней уже не испытывают больших проблем с пробитием данного элемента.

Касательно брони корпуса, она значительно хуже и если ВЛД у ПТ-САУ Ferdinand WoT еще может рикошетить, то НЛД, борта и тем более корма шьются без проблем даже техникой 7-го уровня.

Еще одним важным вопросом будет подвижность нашего агрегата и первое, о чем хотелось бы сказать, мы имеем действительно неплохую динамику. Проблема лишь в том, что Ferdinand World of Tanks очень ограничен в максимальной скорости, так что о какой-то мобильности говорить не приходится, да и вертится на месте наша черепашка совсем неохотно.

Орудие

В плане вооружения все очень прилично, можно даже сказать хорошо, ведь у нас на восьмом уровне есть легендарный маусган.

Все мы знаем, что Ferdinand орудие обладает шикарным разовым уроном, но и скорострельность тут очень сбалансирована, так что можно похвастаться примерно 2500 единицами урона в минуту, что тоже весьма неплохо.

Касательно параметров бронепробития Ferdinand танк отстает от большинства одноклассников, но все равно базовых ББ хватает для комфортной игры даже против девяток. Вот с топовой техникой уже сложнее, так что возите с собой 15-25% голдового боезапаса.

С точностью все тоже в порядке, особенно если вспомнить о том, что это маусган. У Ferdinand World of Tanks есть достаточно приятный разброс, вменяемая скорость сведения, но со стабилизацией проблемы.

Кстати, не могут не радовать очень комфортные для ПТ-САУ углы вертикальной и горизонтальной наводки. Вниз пушка опускается на 8 градусов, а суммарный УГН составляет целых 30 градусов, наносить урон на Ferdinand WoT одно удовольствие.

Преимущества и недостатки

Так как анализ общих характеристик, как и параметров орудия, остались позади, пришло время подвести первые итоги. Чтобы систематизировать полученные знания, давайте выделим основные преимущества и недостатки, разбив их по пунктам.
Плюсы:
Мощный альфастрайк;
Достойное пробитие;
Неплохой ДПМ;
Хорошая броня рубки;
Большой запас прочности;
Комфортные УВН и УГН.
Минусы:
Плохая подвижность;
Слабая броня корпуса и бортов;
Сарайные габариты;
Критуемость двигателя при попадании в НЛД.

Оборудование для Ferdinand

С установкой дополнительных модулей все более или менее привычно. Для ПТ-САУ очень важно наносить как можно больше урона, при этом делать это с комфортом, так что в случае с Ferdinand оборудование будем ставить такое:
1. - чем чаще мы будем реализовывать наш отличный альфастрайк, тем лучше.
2. - данный модуль касается комфорта, ведь с ним мы сможем гораздо быстрее прицелиться и выстрелить.
3. - хороший вариант для пассивного стиля игры, который позволит полностью решить проблему с обзором.

Однако третьему пункту есть очень хорошая альтернатива - , которая сделает из нас еще более опасного противника в плане огневого потенциала, но ставить ее можно только при вкачанных на обзор перках или наличии грамотных союзников.

Обучение экипажа

В плане выбора умений для нашего экипажа, в который входит аж 6 танкистов, все довольно стандартно, но по ряду причин, в первую очередь стоит сделать уклон не на маскировку, а на выживаемость. Таким образом, на танк Ferdinand перки качаем в такой последовательности:
Командир - , , , .
Наводчик - , , , .
Механик-водитель - , , , .
Радист - , , , .
Заряжающий - , , , .
Заряжающий - , , , .

Снаряжение для Ferdinand

Еще один стандарт касается подбора расходников, и тут мы больше будем ориентировать по своему финансовому положению. Если серебра у вас немного, можно взять , , . Однако для тех, кто успевает пофармить, на Ferdinand снаряжение лучше возить премиумное, где огнетушитель при желании можно заменить на .

Тактика игры на Ferdinand

Как это всегда бывает, планировать стратегию игры на этой машине стоит, опираясь на ее сильные и слабые стороны, ведь именно так достигается максимальная эффективность в любом бою.

Для ПТ-САУ Ferdinand тактика ведения боя часто сводится к пассивной игре, преимущественно из-за медлительности этой машины. В таком случае мы должны занять удобную и выгодную позицию в кустах, где-нибудь на второй линии, откуда можно эффективно вести огонь по союзному засвету и самим оставаться в тени. Как вы понимаете, мощное и достаточно точное орудие Ferdinand World of Tanks позволяет играть таким образом.

Однако мы можем позиционироваться и на первой линии, ведь наша броня при правильной постановке способна выдерживать множество попаданий, сохраняя запас прочности нетронутым. Для этого Ferdinand танк должен находиться в бою против восьмых уровней, скрыть корпус, обезопасить себя от артиллерии и не пускать противника себе в борт. Играем от альфы, между выстрелами пританцовываем или прячемся, обеспечивая себе большое будущее. Смотрите только, чтобы враг не зарядил голду, тогда наша тактика провалится.

Кстати, благодаря хорошим углам вертикальной и горизонтальной наводки немецкая ПТ-САУ Ferdinand World of Tanks способна занимать позиции, которые многим другим не под силу, этим тоже нужно уметь пользоваться.

В итоге хотелось бы сказать, что в наших руках действительно сильная и грозная машина, которая наиболее комфортно себя чувствует в боях вверху списка. Если же приходится сражаться против десяток, лучше пострелять издалека. И как обычно, игра на Ferdinand WoT, вы должны понимать, что это машина одного направления, так что выбирайте фланг тщательно, следите за мини-картой и берегитесь арты.

Своим появлением на свет самая знаменитая немецкая самоходка периода Второй мировой войны «Фердинанд» обязана, с одной стороны, интригам вокруг тяжелого танка \/К 4501 (Р), а с другой - появлению 88-мм противотанковой пушки Рак 43. Танк \/К 4501 (Р) - попросту говоря «Тигр» конструкции доктора Порше - был показан Гитлеру 20 апреля 1942 года, одновременно с его конкурентом VK 4501 (Н) - «Тигром» фирмы Henschel. По мнению Гитлера, в серийное производство должны были быть запущены обе машины, чему всячески противилось Управление вооружений, работники которого терпеть не могли строптивого любимца фюрера - доктора Порше.

Испытания не выявили очевидных преимуществ одной машины перед другой, но готовность к производству «Тигра» у Порше была выше - к 6 июня 1942 года к сдаче в войска были готовы первые 16 танков VK 4501 (Р), для которых на фирме Krupp заканчивалась сборка башен. Фирма Henschel могла сдать к этому сроку только одну машину, и ту без башни. Первый батальон, оснащенный «тиграми» Порше, предполагалось сформировать к августу 1942 года и отправить под Сталинград, но внезапно Управление вооружений остановило все работы по танку на месяц.

Управленцы воспользовались указанием Гитлера о создании штурмового орудия на базе танков Pz.IV и VK 4501, вооруженного новейшей 88-мм противотанковой пушкой Рак 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений и было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия.

В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось собирать новые САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III - основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8 cm Pak 43/2 Sfl L/71 Panzerjäger Tiger(P) Sd.Kfz. 184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke.

Лобовые 100-мм листы корпуса танка Tiger(P) были усилены тоже 100-мм броневыми листами, закрепленными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись «в шип» и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой.

В передней части корпуса располагались места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. (при 2600 об/мин) каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Typ aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495aAC мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью электромеханических бортовых передач передавался на ведущие колеса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось ее дублирование.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной еще на опытном шасси VK 3001 (Р). Ведущее колесо имело съемные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц.

Каждая гусеница состояла из 109 траков шириной 640 мм.

В рубке, в цапфах специального станка, была установлена 88-мм пушка Рак 43/2 (в самоходном варианте - StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения не превышал сектора 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединенной со станком. Однако конструкция маски оказалась не слишком удачной и не обеспечивала полной защиты от пулевых свинцовых брызг и мелких осколков, проникавших внутрь корпуса через щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещенных на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с - 193-мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

Сборка первой машины началась 16 февраля, а последний - девяностый «Фердинанд» покинул заводские цехи 8 мая 1943 года. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjäger Abteilung - sPz.Jäger Abt.). К началу сражения в первом имелось 45, а во втором - 44 «Фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжелых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и поселка Теплое (653-й дивизион).

Особенно тяжелые потери понес 654-й дивизион в основном на минных полях. На поле боя остался 21 «Фердинанд». Подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась 15 июля 1943 года представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начиненном фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части; разорванные гусеницы, разрушенные опорные катки и т.д. У пяти «фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а еще одна - попаданием 203-мм гаубичного снаряда в крышу рубки.

Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Еще один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжен бутылкой с зажигательной смесью, брошенной нашими пехотинцами.

Единственным достойным противником тяжелых немецких самоходок оказалась советская СУ-152. Полк СУ-152 обстрелял 8 июля 1943 года атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле - августе 1943 года немцы потеряли 39 «Фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу - на железнодорожной станции было захвачено несколько подготовленных к эвакуации поврежденных штурмовых орудий.

Первые бои «фердинандов» на Курской дуге стали, по существу, и последними, где эти САУ использовались в массовом количестве. С тактической точки зрения их применение оставляло желать лучшего. Созданные для истребления советских средних и тяжелых танков на больших дистанциях, они применялись в качестве передового «броневого щита», вслепую тараня инженерные заграждения и противотанковую оборону, неся при этом большие потери. Вместе с тем, моральный эффект появления на советско-германском фронте во многом неуязвимых немецких самоходок был очень большим. Появились «фердинандомания» и «фердинандобоязнь». Судя по мемуарной литературе, не было в Красной Армии бойца, который не подбил или, в крайнем случае, не участвовал в бою с «Фердинандами». Они ползли на наши позиции на всех фронтах, начиная с 1943 года (а иногда даже и раньше) и вплоть до конца войны. Количество же «подбитых» «фердинандов» приближается к нескольким тысячам. Объяснить подобный феномен можно тем, что большинство красноармейцев плохо разбиралось во всяких там «мардерах», «бизонах» и «насхорнах» и называло любую немецкую самоходку «Фердинандом», что свидетельствует о том, насколько велика была его «популярность» у наших бойцов. Ну а, кроме того, за подбитый «Фердинанд» без разговоров давали орден.

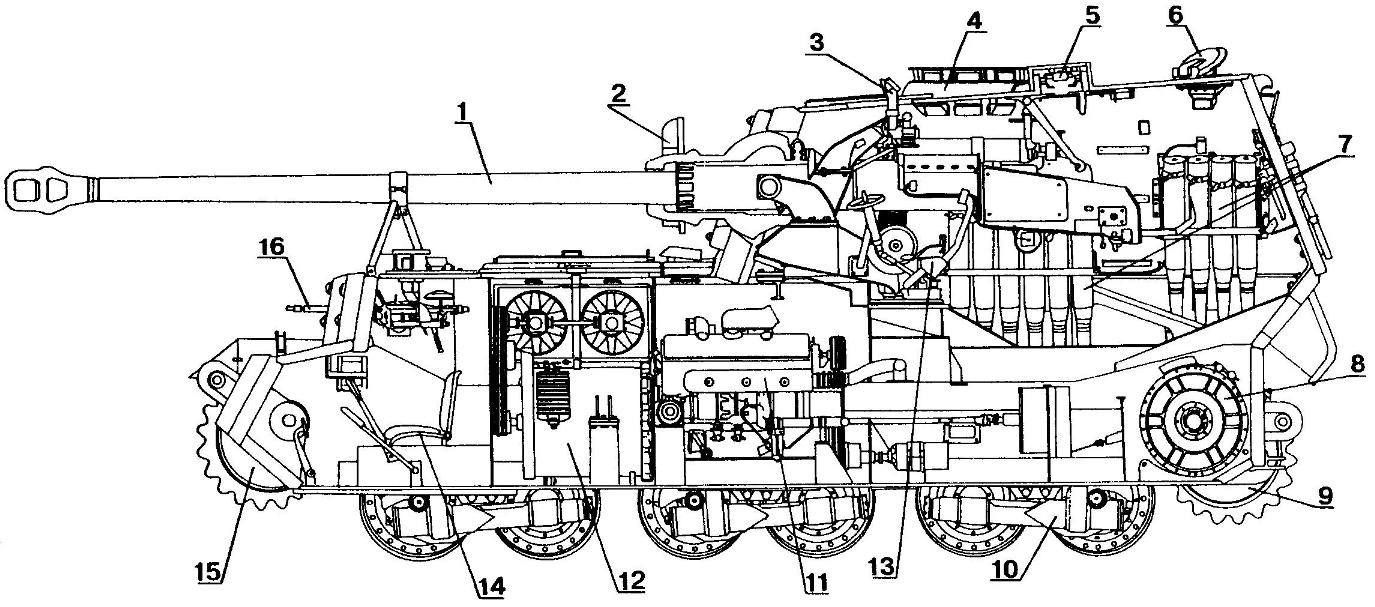

(гусеничная цепь условно не показана):

1 - 88-мм пушка; 2 - броневой щит на маске; 3 - перископический прицел; 4 - командирская башенка; 5 - вентилятор; 6 - лючок перископического прибора наблюдения; 7 - укладки 88-мм выстрелов на стенке боевого отделения; 8 - электромотор; 9 - ведущее колесо; 10 - тележка подвески; 11 -двигатель; 12 - генератор; 13 - сиденье наводчика; 14 - сиденье механика-водителя; 15 - направляюшее колесо; 16 - курсовой пулемет

После бесславного завершения операции «Цитадель» оставшиеся в строю «фердинанды» были переброшены в Житомир и Днепропетровск, где начался их текущий ремонт и замена орудий, вызванная сильным разгаром стволов. В конце августа личный состав 654-го дивизиона отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре - ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. В декабре дивизион покинул передний край и был отправлен в Австрию.

За период с 5 июля (начало операции «Цитадель») по 5 ноября 1943 года «фердинанды» 656-го полка подбили 582 советских танка, 344 противотанковые пушки, 133 орудия, 103 противотанковые ружья, три самолета, три бронеавтомобиля и три САУ*.

В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемета MG 34. На крыше рубки появилась командирская башенка, заимствованная у штурмового орудия StuG 40. Щиток на стволе орудия развернули «задом наперед» для лучшего его крепления, а также оснастили щитками те САУ, которые его не имели. Боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон). Впрочем, вплоть до конца войны самоходку чаще называли привычным именем «Фердинанд».

В конце февраля 1944 года 1-ю роту 653-го дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае - июне 1944 года - под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию.

В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. Там в ходе боев дивизион потерял 14 машин, но 11 из них удалось отремонтировать и вновь ввести в строй. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. Впрочем, 18 июля 653-й дивизион без разведки и подготовки был брошен в бой на выручку 9-й танковой дивизии СС Hohenstaufen и уже через сутки количество боевых машин в его строю уменьшилось более чем вдвое. Советские войска весьма удачно применяли против «элефантов» свои тяжелые САУ и 57-мм противотанковые пушки. Часть немецких машин была лишь повреждена и вполне подлежала восстановлению, но ввиду невозможности эвакуации их подорвали или подожгли собственные экипажи. Остатки дивизиона-12 боеспособных машин - 3 августа отвели к Кракову. В октябре 1944 года в дивизион начали поступать САУ Jagdtiger, а оставшиеся в строю «элефанты» были сведены в 614-ю тяжелую противотанковую роту.

До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля ее перебросили в район Вюнсдорфа для усиления противотанковой обороны. В конце апреля «элефанты» провели последние бои в Вюнсдорфе и Цоссене в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи).

В окруженном Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св.Троицы.

До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в музее Абердинского полигона в США - «Элефант», который достался американцам в Италии, под Анцио.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ФЕРДИНАНД»

Боевая масса, т……………………….65

Экипаж, чел………………………………6

Габаритные размеры, мм:

длина……………………………….8140

ширина…………………………….3380

высота……………………………..2970

клиренс……………………………..480

Толщина брони, мм:

лоб корпуса и рубки…………….200

борт и корма ………………………..80

крыша………………………………….30

днище………………………………….20

Максимальная скорость, км/ч:

по шоссе……………………………..20

по местности………………………..11

Запас хода, км:

по шоссе……………………………150

по местности………………………..90

Преодолеваемые препятствия:

угол подъема, град………………..22

ширина рва, м……………………2,64

высота стенки, м………………..0,78

глубина брода, м…………………….1

Длина опорной

поверхности, мм………………..4175

Удельное давление, кг/см 2 ……..1,23

Удельная мощность, л.с./т….около 8

М. БАРЯТИНСКИЙ

Olifant (с африкаанс - «слон ») - южноафриканский основной боевой танк , модификация британского танка «Центурион ».

История

В 1976 году в ЮАР была начата программа по модернизации британских танков «Центурион », находившихся на вооружении Южно-Африканских сил обороны с конца 1950-х годов. Всего было закуплено около 200 машин.

На Olifant Mk.1A вместо 83-мм использована 105-мм пушка L7A1, установлен лазерный дальномер , баллистический вычислитель , 81-мм дымовые гранатомёты , подсветочный ночной прицел командира, перископические приборы наблюдения с электронно-оптическим усилением изображения у водителя и наводчика. Английские двигатели «Метеор» заменены на американский дизельный двигатель AVDS-1750, использована американская автоматическая гидромеханическая трансмиссия. Ёмкость топливных баков доведена до 1280 л . В конце 1970-х годов модернизацию прошла 221 машина.

Следующая модернизированная версия Mk.1B была принята на вооружение в 1991 году . Переоборудовано всего 50 единиц.

Главное вооружение осталось прежним - южноафриканский вариант английской 105-мм танковой пушки L7A1. В отличие от всех других модификаций «Центуриона», на пушке «Олифанта-1B» имелся теплоизоляционный кожух из стеклопластика; приводы наведения пушки и разворота башни - электрические. У наводчика устанавливался перископический прицел со стабилизированной линией визирования и встроенным лазерным дальномером. В СУО был введён новый баллистический вычислитель. Двустворчатый люк заряжающего заменили одностворчатым, открывающимся вперёд. Кормовую корзину для хранения снаряжения и имущества экипажа заменили специальным отсеком значительного объёма, включённым в общие обводы башни. Южноафриканские танкисты нашли новому отсеку неожиданное применение, используя его в качестве ванны. В значительной степени была усилена бронезащита путём монтажа плоских навесных модулей на борта и крышу башни. Установка дополнительной брони проводилась с учётом балансировки башни, в результате чего последняя сбалансирована лучше, чем на «центурионах» всех других моделей, и для её разворота требуются меньшие усилия. Ходовую часть танка прикрывали заново спроектированные стальные экраны, секции которых для удобства технического обслуживания подвески выполнялись меньшими по размерам, чем оригинальные экраны танка «Центурион». Секции экранов могут откидываться вверх на шарнирах.

Полностью была перепроектирована ходовая часть, в которой использовалась индивидуальная торсионная подвеска опорных катков, имевших динамический ход 290 мм и полный - 435 мм. Это позволило резко улучшить проходимость танка, особенно на больших скоростях. На всех узлах подвески устанавливались гидроупоры, а на 1, 2, 5 и 6-м узлах - гидравлические амортизаторы. Улучшили и эргономику отделения управления, двустворчатый люк механика-водителя заменили сдвижным монолитным люком. Вместо двух перископических приборов, размещавшихся в створках прежнего люка, на корпусе смонтировали три широкоугольных перископа. В моторно-трансмиссионном отделении разместили более мощный вариант дизеля V-12 (мощность форсированного дизеля - 940 л.с.; нефорсированного - 750 л.с.). Этот двигатель, несмотря на рост массы танка с 56 до 58 т, позволил повысить удельную мощность (16,2 л.с./т , по сравнению с 13,4 л.с./т , у «Олифанта-1A»). Трансмиссию американской конструкции заменили на южноафриканскую автоматическую AMTRA III (четыре скорости вперёд и две назад). Максимальная скорость движения танка по шоссе возросла до 58 км/ч . Установка нового силового блока привела к увеличению длины танка, по сравнению с «Олифантом-1A», на 20 см. Для улучшения противоминной защиты было применено разнесённое бронирование днища корпуса; между листами брони расположены элементы торсионной подвески.

Переоборудование танков «Олифант-1A» в вариант «Олифант-1B» началось в 1990 году.

По данным на начало 2000 года, в подразделениях первой линии вооружённых сил ЮАР числилось 172 танка «Олифант 1A/1B», ещё 120 танков находилось на хранении.

Olifant Mk.2 (2003) - применён новый турбонагнетатель и промежуточный охладитель для дизеля AVDS-1790 мощностью 1040 л.с. разработки фирмы Delkon, улучшена точность системы управления огнём и усовершенствованы приводы башни производства фирмы Reunert. Система управления огнём содержит баллистический вычислитель и стабилизированную платформу наблюдения командира с тепловизором . Работы по модернизации продолжались в 2006-2007 годах. Переоборудовано небольшое количество машин. По некоторым данным, модернизацию прошло от 13 до 26 танков.

Танк принимал участие в боевых операциях против соседних стран, включая иностранную интервенцию в ходе войны в Анголе . В - годах 26 танков были модернизированы до уровня Mk.2 и поступили на вооружение

Герои популярных книги и фильма «Место встречи изменить нельзя», работники легендарного МУРа в качестве транспорта используют автобус, прозванный «Фердинанд». Из уст водителя главный герой узнает, что машина названа за сходство силуэта с немецкой самоходкой.

Из этого небольшого эпизода можно узнать, насколько была известна в среде фронтовиков самоходная артиллерийская установка производства Фердинанда Порше. Несмотря на небольшое количество выпущенных машин, эти установки запали в память всех, кому доводилось видеть их в бою.

История создания

Своим рождением самоходная установка прорыва «Фердинанд» обязана другому, не менее эпичному образцу германского танкового гения. Начало 1941 года ознаменовалось личным заказом Гитлера двум крупнейшим КБ Германии 26 мая на совещании, в присутствии высших чинов инженерного ведомства, относящихся к бронетанковым силам.

В присутствии представителей КБ были проанализированы бои во Франции, выявлены недостатки немецких боевых машин. Фердинанду Порше и Штайеру Хаккеру, директору «Хеншель» были официально сделаны особые заказы. Создать они должны были тяжелый танк, предназначенный для прорыва линий обороны противников Германии.

Еще одна причина заказа в неэффективности большинства германских танков в борьбе с толстокожими английскими «Матильдами» Мк.II. В случае успеха планируемой операции «Морской лев» панцерваффе должны были столкнуться, по разным оценкам, с 5 тысячами таких машин. На этом же совещании фюреру были представлены макеты танков Порше и Хеншеля.

Лето 1941 года двояко повлияло на разработки новых танков.

С одной стороны, конструкторы были заняты доработкой стоящих в серии машин. С другой Вермахт познакомился с танками КВ, произведшими как на генералов, так и на рядовых танкистов громадное впечатление. Осенью 1941го работы по разработке тяжелого танка были продолжены в форсированном режиме.

Управление вооружения, курировавшее создание машины, было на стороне фирмы Хеншель. По их же просьбам разработки возглавил Эрвин Адерс, вошедший в историю как главный конструктор танка-символа Вермахта.

Фердинанд Порше в этот период вступает в серьёзный конфликт с Управлением вооружений из-за технических несоответствий проектируемой и заказанной чиновниками башней проектируемого танка. В последствие это сыграет свою роль в судьбе обоих прототипов.

Гибнет в авиакатастрофе доктор Тодт, единственный союзник Порше в продвижении именно его модели. Однако сам Фердинанд был уверен в успехе своей разработки. Пользовавшийся неограниченным успехом у Гитлера, он разместил на свой страх и риск в фирме Нибелунгенверк заказ на изготовление корпусов для своих машин.

На испытаниях сыграла роль вражда любимчика фюрера и чиновников Управления.

Несмотря не превосходство модели Порше, зафиксированные по ходу испытаний, было рекомендовано принять на вооружение образец Хеншеля, к ужасу техников германской армии. Предложение Гитлера выпускать две машины встретило сдержанный отказ, мотивированный невозможностью выпускать в военное время два дорогостоящих, но равнозначных танка.

Неудача обернулась к Порше лицом, после того как в марте 1942 года стало ясно, что требуемое Гитлером новое мощное штурмовое вооружение, оборудованное 88-мм орудием, невозможно создать на базе PzKpfw. IV, как планировалось первоначально.

Тут и пригодились построенные Нибелунгенверком, 92 единицы шасси, для так и не попавших в серию «Тигров» конструкции Порше. Сам создатель с головой окунулся в новый проект. Увлекшись расчетами, он проработал схему с расположением экипажа в расположенной сзади просторной боевой рубке.

После согласований с Управлением вооружений и доработок завод Нибелунгенверк приступил к сборке корпусов новых самоходок на базе многострадальных шасси. В этот период, неясно кем, был убран заложенный Порше курсовой пулемет. Эта «доработка» сыграет потом свою роль в судьбе САУ.

Начало 1943 года ознаменовалось выходом из ворот первых самоходок и отправки их на фронт. В феврале приходит подарок фюрера создателю САУ – машине официально присваивается имя «фатера», «Фердинанд». По приказу того же «бесноватого» самоходки без приемки идут на Восток. Немало удивлённый Порше вспоминал, что ждал с фронта жалоб на свои недоработанные в спешке машины, но не получил ни одной.

Боевое применение

Крещением «Фердинандов» стала битва на Курской дуге. Советская разведка, правда, уже 11 апреля имела сведения о новой технике, подвозимой к линии фронта. К сведениям был прикреплен примерный чертеж машины, достаточно похожий на оригинал. Было составлено требование о проектировании 85-100-мм орудии для борьбы с броней самоходок, но до летнего наступления Вермахта, само собой, войска эти орудия не получили.

Уже 8 июля в Главное бронетанковое управление СССР пришла радиограмма о застрявшем на минном поле «Фердинанде», сразу привлекшем внимание своим неповторимым силуэтом. Прилетевшим на осмотр офицерам не довелось видеть эту машину, так как за два дня немцы продвинулись вперед.

В бой «Фердинанды» пошли у станции Поныри. Взять в лоб позицию советских войск у немцев не получалось, поэтому 9 июля была сформирована мощная штурмовая группа, в голове которой шли «Фердинанды». Тщетно выпускавшие снаряд за снарядом по САУ, советские артиллеристы, в итоге, оставили позиции у поселка Горелое.

Этим маневром они заманили наступающую группировку на минные поля, а затем ударами с флангов уничтожили большое количество бронетехники. 11 июля основная масса наступающей техники была переброшена на другой участок фронта, оставшиеся части батальона «Фердинандов» попытались организовать эвакуацию подбитой техники.

Это было сопряжено со множеством трудностей. Главной из них было отсутствие достаточно мощных тягачей, способных утащить самоходки к своим.

Мощная контратака советской пехоты 14 июля окончательно расстроило планы по вывозу этой техники.

Другой участок фронта, у поселка Теплое, атакуемый батальоном «Фердинандов», подвергся не меньшему прессингу. За счет более обдуманных действий противника, здесь потери самоходок были намного меньше. Но здесь произошел первый случай захвата боевой машины вместе с экипажем. Во время атаки, подвергшись массированному обстрелу тяжелой артиллерией, самоходчики начали маневрировать.

В результате машина попала на песок и «закопалась» в грунт. Сначала экипаж попытался своими силами откопать САУ, но подоспевшая советская пехота быстро переубедила немецких самоходчиков. Полностью исправная машина была вытащена из ловушки только в начале августа с помощью двух тракторов «Сталинец».

После окончания боев был проведен всесторонний анализ применения немцами новой самоходки, а так же способов эффективной борьбы с ней. Львиная доля машин были выведены из строя из-за подрыва на минах и повреждений ходовой части. Несколько САУ были подбиты тяжелой корпусной артиллерией и огнем СУ-152. Одна машина была уничтожена бомбой с , одну сожгли бутылками с КС пехотинцы.

И всего одна машина получила пробоину 76-мм снарядом, в полосе обороны Т-34-76 из 76-мм дивизионных пушек, огонь вёлся на дистанции всего 200-400 метров. Советские воины были под большим впечатлением от новых немецких машин. Командование, оценив сложность борьбы с «Фердинандом», дало распоряжение награждать орденами тех, кто смог в бою уничтожить эту машину.

Среди танкистов и артиллеристов распространились легенды о громадном числе этих САУ, так как любую немецкую самоходку с дульным тормозом и кормовой боевой частью они принимали за «Фердинанда».

Немцы сделали свои, неутешительные выводы. 39 из 90 имевшихся машин была потеряна под Курском, еще 4 машины сожгли в ходе отступления на Украине в 1943 году. Оставшиеся самоходки, в полном составе, кроме нескольких образцов, вывезли к Порше для доработки. Были заменены некоторые детали, установлен курсовой пулемет, и машина отправилась помогать в борьбе против союзников в Италии.

Широко распространен миф о том, что это перемещение было вызвано тяжестью системы и большей приспособленности итальянских каменистых дорог для них. На самом деле около 30 машин были отправлены на Восточный фронт, где в ходе отражений «10 сталинских ударов» 1944 года «Фердинанды», один за одним, отправлялись в небытие.

Последним сражением с участием этой машины стала битва за Берлин. Как бы ни было прекрасно орудие и броня, но сдержать Красную Армию весной 1945 года она не смогла.

Доставшиеся в качестве трофеев Советскому Союзу «Фердинанд» САУ использовались как мишени для апробации нового противотанкового оружия, разбирались до винтика для изучения, а затем были отправлены на слом. Единственная советская дошедшая до нашего времени машина стоит в знаменитой Кубинке.

Сравнительные характеристики с противником

Подобно сильному дикому зверю, «Фердинанд» имел не так много врагов, способных вступить с ним в единоборство на равных. Если брать машины аналогичного класса, ближе всего по эффективности окажется советские САУ СУ-152 и ИСУ-152, прозванные за эффективность стрельбы по «Тиграм», «Пантерам» и прочему зоопарку Гитлера, «зверобоями».

Так же можно рассмотреть специализированный истребитель танков СУ-100, проходивший испытания на трофейных самоходках Порше.

бронирование, самая слабая часть советских самоходок в сравнении с «Фердинандом», 200 мм лобовой брони против 60…75 у советских образцов;
орудие, 88-мм у немцев против 152-мм МЛ-20 и 100-мм пушки, все три орудия эффективно справлялись с подавлением сопротивления практически любых машин, но САУ Порше не поддавались, их (самоходок) броня пробивалась даже 152-мм снарядами с большим трудом;
боекомплект, 55 снарядов у САУ Порше, против 21 у ИСУ-152 и 33 у СУ-100;
запас хода, 150 км у «Фердинанда» и вдвое большие показатели у отечественных самоходок;
количество выпущенных моделей: 91 единица у немцев, несколько сотен СУ-152, 3200 единиц ИСУ, чуть меньше 5000 СУ-100.

В итоге немецкая разработка по боевым качествам все же немного превосходит советские образцы. Однако проблемы с ходовой частью, а так же мизерный выпуск не дали в полной мере использовать потенциал этих машин.

Кроме того, советские танкисты и самоходчики, получив новые мощные пушки 85 и 122-мм на танках марки Т-34 и «ИС» смогли на равных бороться с творениями Порше, стоило зайти с фланга или тыла. Как часто бывает, все в итоге решала решительность и смекалка экипажа.

Устройство «Фердинандов»

Гитлер не жалел никаких материалов для любимого конструктора, поэтому машины Порше получили самое лучшее. Моряки передали часть запасов цементированной брони, рассчитанной на огромные флотские калибры. Масса и толщина заставили соединять броневые листы «в шип», дополнительно используя шпонки для усиления. Разобрать эту конструкцию было невозможно.

Дальнейшая обварка корпуса производилась, скорее, для герметизации, а не для сочленения. Броневые листы борта и кормы ставились под небольшим наклоном, повышая снарядостойкость. Там же имелись амбразуры для ведения огня из оружия экипажа. Небольшой размер этих отверстий, правда, не позволял весть прицельную стрельбу, так как не была видна мушка.

Корма рубки имела бронированный люк. В него загружали снаряды, через него меняли орудие. В случае повреждения через эту же дверь спасался экипаж. Внутри находилось 6 человек, компоновка предусматривала водителя-механика и радиста в лобовой части, затем моторное отделение в середине, а в корме командир орудия, наводчик и двое заряжающих.

Движение машины осуществлялось за счёт 2х двигателей фирмы Майбах, работавших на бензине.

Вообще, двигатели «Фердинанда» были чем-то фантастическим по меркам танкостроения 1940-х. Карбюраторные 12-цилиндровые HL 120TRM в 265 л.с расположены были не один за другим а параллельно. Коленвал ДВС имел фланец, к которому крепился генератор Typ aGV постоянного тока напряжением 385 вольт фирмы Siemens-Schuckert.

Электричество от генераторов передавалось на 2 тяговых электродвигателя Siemens-Schuckert D149aAC мощностью по 230 кВт каждый. Электродвигатель вращал понижающий планетарный редуктор, который соответственно свою тяговую звездочку гусеницы.

Низковольтная цепь выполнена по однопроводной схеме. Некоторые приборы (радиостанция, освещение, вентилятор) питались от напряжения 12В, некоторые (стартеры, независимые обмотки возбуждения электромашин) от 24В. Четыре аккумулятора заряжались от расположенных на каждом двигателе 24-х вольтовых генераторов. Всю электрику производила фирма «Бош».

Проблему создавала система выхлопа газов. У 5-го опорного катка находилось выведение выхлопной трубы, вокруг все нагревалось, из подшипников испарялась смазка, а резиновый бандаж быстро выходил из строя.

Ходовую часть самоходной установки Порше взял у своего же танка «Леопард», придуманного в 1940 году. Особенностью в ней было наличие тележки для торсионов, по 3 на борт, а не установка их внутри корпуса. Это снискало Фердинанду любовь немецких техников, седевших лишь при упоминании о ходовой хеншелевского «Тигра».

Что бы сменить каток у доктора Порше уходило около 4х часов, эта же операция на «Тигре» занимала около суток.

Сами катки так же были удачны за счет бандажей внутри колеса. Это требовало в 4 раза меньше резины. Принцип работы на сдвиг повышало порог службы бандажа.

Признанием удачности опыта можно назвать введение катков подобной конструкции на тяжелые танки в конце войны. На одну сторону уходило 108-110 траков шириной 64 сантиметра.

Вооружение самоходной установки представляло собой 88-мм орудие, с длиной ствола 71 калибр (около 7 метров). Установлено орудие было в шаровой маске, в лобовой части рубки.

Эта конструкция оказалась неудачной, так как в щели во множестве попадали осколки и брызги свинца от пуль. В дальнейшем, для исправления этого недочета, ставились специальные защитные щитки. Орудие «Фердинанда», одно из самых сильных разработок в немецкой армии, первоначально было зенитным. После доводки его поставили на самоходку.

Его снаряды эффективно поражали с большого расстояния практически любую советскую или союзную бронетехнику. Боекомплект включал бронебойные и подкалиберные снаряды, а так же осколочно-фугасные, раздельного заряжания.

Отмеченное выше отсутствие пулемета на ранних машинах можно объяснить следующим образом. Согласно немецкой тактике, штурмовые самоходные установки должны двигаться во второй линии наступления, за танками и пехотой, прикрывая их огнем орудия. Под Курском высокая концентрация, а, главное, эффективность огня артиллерии заставило бросить самоходки вперед, с минимальным прикрытием.

Оптика была представлена монокулярным прицелом, обеспечивающим наведение орудия на дальности 2 км.

Внутренняя связь поддерживалась переговорным устройством, за внешнюю связь отвечал радист (он же стрелок в модернизированном «Элефанте»).

Вклад в культуру и историю

Машина Порше, несмотря на малый тираж, оставила яркий след в истории Второй Мировой войны. Наряду с «Тигром» и «Мессершмиттом», эта самоходка является символом Вермахта. Составившая славу германских самоходных систем, она была настоящим ужасом для противника.

Конечно, бороться можно научиться со всяким противником, но в 1943 году в войсках началась настоящая «фердинандофобия». Ушлые немцы пользовались этим, надевая ведра на стволы других самоходок, имитируя дульный тормоз.

Судя по мемуарам, только советские войска уничтожили около 600 «Фердинандов» за время боев, при общем выпуске в 91 единицу.

Не отставали и немцы. Чем тяжелее и не удачней протекала для них война, тем больше был счет уничтоженных советских танков. Часто в мемуарах танкисты и самоходчики называют цифры подбитых машин, вдвое превышающие количество бронетехники на участке фронта. И в одном, и в другом случае рассматриваемые самоходные установки играли громадную роль.

Большое внимание уделяется САУ в литературе. Художественное произведение «На войне как на войне», описывающее советских самоходчиков, содержит описание поле боя после встречи немецкой самоходки с группой «тридцатьчетверок», не в пользу для советской техники. Сами бойцы говорят о нем, как о достойном и опасном противнике.

Часто встречается «Фердинанд» и в компьютерных играх по мотивам Второй мировой.

Собственно, проще назвать те игры, в которых САУ нет. Стоит отметить, что характеристики и описание в подобных поделках часто не соответствуют реальности. В угоду играбельности разработчики жертвуют настоящими характеристиками машины.

Можно самостоятельно сделать и поставить на полку легендарную машину. Многие фирмы, занимающиеся моделями, делают наборы по сборке в разных масштабах. Можно назвать бренды Cyber Hobby, Dragon, Italeri. Дважды производила и пускала в серию САУ фирма «Звезда». Первый выпуск, номер 3563, имел много неточностей.

Скопированные у Italeri лекала представляли «Элефант», и имели много неточностей. Следующая модель, 3653, представляет собой первый, получивший крещение под Курском «Фердинанд».

Вторая Мировая и Великая Отечественная война дали множество технических образцов, ставших легендами. Среди САУ немецкого производства «Фердинанд» занимает, безусловно, первое место.

Видео

«ФЕРДИНАНД»

Самоходное орудие «Фердинанд» во время испытаний. На левом крыле сидит доктор Ф. Порше.

Своим появлением на свет самая знаменитая немецкая самоходка периода Второй мировой войны - «Фердинанд» - обязана, с одной стороны, интригам вокруг тяжёлого танка VK 4501 (Р), а с другой - появлению 88-мм противотанковой пушки Рак 43. Как уже рассказывалось, танк VK 4501 (Р) - «Тигр» конструкции доктора Порше - был показан Гитлеру 20 апреля 1942 года, одновременно с его конкурентом VK 4501 (H) - «Тигром» фирмы Henschel. По мнению Гитлера, в серийное производство должны были быть запушены обе машины, чему всячески противилось Управление вооружений, работники которого терпеть не могли строптивого любимца фюрера - доктора Порше. Испытания не выявили очевидных преимуществ одной машины перед другой, но готовность к производству у «Тигра» Порше была выше - к 6 июня 1942 года к сдаче в войска были готовы первые 16 танков VK 4501 (Р), для которых на фирме Krupp заканчивалась сборка башен. Фирма Henschel могла сдать к этому сроку только одну машину, и ту без башни. Первый батальон, оснащённый «тиграми» Порше, предполагалось сформировать к августу 1942 года и отправить под Сталинград, но внезапно Управление вооружений остановило все работы по танку на месяц.

88-мм пушка САУ «Фердинанд» прикрывалась массивной литой бронемаской, крепившейся к рубке болтами с пулестойкими головками (в верху). На ствол надевался бронещит (в центре), а на конце ствола - дульный тормоз (внизу).

Управленцы воспользовались указанием Гитлера о создании штурмового орудия на базе танков Pz.IV и VK 4501, вооружённого новейшей 88-мм противотанковой пушкой Рак 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений и было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия.

В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось производить сборку новых САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III - основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8-cm Рак 43/2 Sfl. L/71 Panzerj"ager Tiger (P) Sd.Kfz.184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke.

Ведущее колесо САУ «Фердинанд».

Лобовые 100-мм листы корпуса танка Tiger (Р) были усилены накладными 100-мм броневыми листами, закреплёнными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись в шип и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой.

В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495аАС мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колёса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.

Готовые «фердинанды» в сборочном цехе завода Nibelungenwerke. Апрель 1943 года.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной ещё на опытном шасси VK 3001 (Р). Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.

Тяжёлый истребитель танков «Фердинанд».

В рубке в цапфах специального станка была установлена 88-мм пушка Рак 43/2 (в самоходном варианте - StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединённой со станком. Однако конструкция маски оказалась не слишком удачной, не обеспечивавшей полной защиты от свинцовых брызг и мелких осколков, проникавших внутрь корпуса в щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещённых на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с - 193 мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

«Фердинанд» из 653-го тяжёлого дивизиона истребителей танков на исходной позиции накануне операции «Цитадель». Июль 1943 года.

Сборка первой машины началась 16 февраля 1943 года, а последний - девяностый «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerj"ager Abteilung - sPz.J"ager Abt.). К началу сражения в первом имелось 45, а во втором 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжёлых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и посёлка Тёплое (653-й дивизион).

Особенно тяжёлые потери понёс 654-й дивизион, в основном на минных полях. На поле боя остался 21 «фердинанд». 15 июля подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начинённом фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части: разорванные гусеницы, разрушенные опорные катки и т. д. У пяти «фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а ещё одна - попаданием 203-мм гаубичного снаряда в крышу рубки. Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Ещё один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжён бутылкой с зажигательной смесью, брошенной нашими пехотинцами. Единственным достойным противником тяжёлых немецких самоходок оказалась самоходно-артиллерийская установка СУ-152. 8 июля 1943 года полк СУ-152 обстрелял атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле - августе 1943 года было потеряно 39 «фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу - на железнодорожной станции было захвачено несколько подготовленных к эвакуации повреждённых штурмовых орудий.

«Фердинанд» направляется к передовой. Курская дуга, июль 1943 года.

«Фердинанды» штаба 654-го дивизиона. Машины брошены своими экипажами при отступлении.

Судя по отсутствующей левой гусенице и воронке под машиной, этот «Фердинанд» № 501 из 5-й роты 654-го дивизиона истребителей танков, как и большинство других, подорвался на мине. Центральный фронт, район Понырей, июль 1943 года.

«Фердинанд» № 501 захваченный на Курской дуге. НИБТПолигон, 1943 год.

«Фердинанд» 653-го тяжёлого дивизиона истребителей танков, захваченный с экипажем бойцами 129-й Орловской стрелковой дивизии. Июль 1943 года.

Тяжёлый истребитель танков «Элефант».

Первые бои «фердинандов» на Курской дуге стали, по существу, и последними, где эти САУ использовались в массовом количестве. Причём, с точки зрения тактики, их применение оставляло желать лучшего. Созданные для истребления советских средних и тяжёлых танков на больших дистанциях, они применялись в качестве передового «броневого щита», вслепую тараня инженерные заграждения и противотанковую оборону, неся при этом большие потери. Вместе с тем, моральный эффект появления на советско-германском фронте практически неуязвимых немецких самоходок был очень большим. Появились «фердинандомания» и «фердинандобоязнь». Судя по мемуарной литературе, не было в Красной Армии бойца, который не подбил или, в крайнем случае, не участвовал в бою с «фердинандами». Они ползли на наши позиции на всех фронтах, начиная с 1943 года (а иногда даже и раньше) и вплоть до конца войны. Количество же «подбитых» «фердинандов» приближается к нескольким тысячам.

Схема бронирования САУ «Фердинанд».

Солдаты дивизии «Герман Геринг» проходят мимо застрявшего в грязи «Элефанта». Италия, 1944 год.

Подбитый «Элефант» на улице Рима. Лето 1944 года.

Объяснить подобный феномен можно тем, что большинство красноармейцев плохо разбиралось во всяких там «мардерах», «бизонах» и «насхорнах» и называло любую немецкую самоходку «Фердинандом», что свидетельствует, насколько велика была его «популярность» у наших бойцов. Ну а кроме того, за подбитый «Фердинанд» без разговоров давали орден.

После бесславного завершения операции «Цитадель», оставшиеся в строю «Фердинанды» были переброшены в Житомир и Днепропетровск, где начался их текущий ремонт и замена орудий, вызванная сильным разгаром стволов. В конце августа 654-й дивизион отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре - ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. 16 декабря дивизион покинул передний край и был отправлен в Австрию.

Чистка ствола орудия после стрельбы. 653-й дивизион истребителей танков. Галиция, 1944 год.

Из справки, поданной в Главное командование сухопутных войск, следует, что до 5 ноября 1943 года 656-й полк уничтожил 582 советских танка, 344 противотанковые пушки, 133 других орудия, 103 противотанковых ружья, три самолёта, три бронеавтомобиля и три САУ.

В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемёта MG 34. На крыше рубки появилась командирская башенка, заимствованная у штурмового орудия StuG 40. Щиток на стволе орудия развернули «задом наперёд» для лучшего его крепления, а также оснастили щитками те САУ, которые его не имели. Боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон). Впрочем, вплоть до конца войны самоходку чаще называли привычным именем - «Фердинанд».

«Тигр» Фердинанда Порше использовался в качестве командирской машины в 653-м дивизионе. Галиция, 1944 год.

В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. Здесь в ходе боёв дивизион потерял 14 машин, но 11 из них удалось отремонтировать и вновь ввести в строй. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. Впрочем, 18 июля 653-й дивизион без разведки и подготовки был брошен в бой на выручку 9-й танковой дивизии СС Hohenstaufen и уже через сутки количество боевых машин в его строю уменьшилось более чем вдвое. Советские войска весьма удачно применяли против «элефантов» свои тяжёлые САУ и 57-мм противотанковые пушки. Часть немецких машин была лишь повреждена и вполне подлежала восстановлению, но ввиду невозможности эвакуации их подорвали или подожгли собственные экипажи. 3 августа остатки дивизиона - 12 боеспособных машин - отвели к Кракову. В октябре 1944 года в дивизион начали поступать САУ Jagdtiger, а оставшиеся в строю «элефанты» были сведены в 614-ю тяжёлую противотанковую роту.

Компоновка САУ «Элефант»:

1 - 88-мм пушка; 2 - броневой щит на маске; 3 - перископический прицел; 4 - командирская башенка; 5 - вентилятор; 6 - лючок перископического прибора наблюдения; 7 - укладка 88-мм выстрелов на стенке боевого отделения; 8 - электромотор; 9 - ведущее колесо; 10 - тележка подвески; 11 - двигатель; 12 - генератор; 13 - сиденье наводчика; 14 - сиденье механика-водителя; 15 - направляющее колесо; 16 - курсовой пулемёт.

«Элефант» из состава 3-й роты 653-го тяжёлого дивизиона истребителей танков. Польша, 1944 год.

До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля её перебросили в район Вюнсдорфа для усиления противотанковой обороны. Последние бои «элефанты» провели в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи) в конце апреля в Вюнсдорфе и Цоссене. В окружённом Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св. Троицы.

Бронированная ремонтно-эвакуационная машина Tiger (Р).

До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в Музее Абердинского полигона в США - «Элефант», который достался американцам в Италии, под Анцио.
