Купольные дома представляют собой необычные строения, которые способны поразить с первого взгляда. Сейчас все большее число неординарных личностей выбирает именно такое жилище, так как обычные дома их не устраивают из-за отсутствия индивидуальности. С первого взгляда, кажется, что такие дома совершенно не приспособлены для жизни, но это вовсе не так. И чтобы убедиться в этом стоит рассмотреть все их особенности.
Купольные дома: проекты и особенности конструкции
Так как купольные дома – это явление редкое, то наши соотечественники практически ничего не знают о такого рода сооружениях. Купольный дом строится по особой технологии, которая подразумевает выполнение каркаса в виде многогранника, приближенного по внешнему виду к сфере.
Благодаря купольной форме дом намного лучше прямоугольного выдерживает снеговую и ветровую нагрузку. Стоит отметить, что ни одной прямоугольной или квадратной комнаты внутри такого здания нет. В каждой хотя бы одна стена будет неровной.
Строительство купольного дома ведется по каркасной технологии из выбранного материала. Обычно такой каркас выполняется из легкого материала, к примеру, из бруса или металлических труб. Следующим шагом возведения дома идет обшивка листовым материалом и утепление. Никаких отличий в плане материала от обычного дома, купольный не имеет.
За рубежом встречаются купольные дома из монолитного бетона, но в нашей стране технология из названного материала выходит слишком дорогой. К тому, же купольный дом такого типа нужно еще и качественно утеплить надежным материалом, чтобы эксплуатировать и в зимние месяцы. Существует несколько типов каркасов для купольных домов:
- геодезический;
- стратодезический.
С каждым из этих видов необходимо ознакомиться подробней, чтобы понимать специфику купольных строений.
Геодезический каркас
Многогранник дома разделен на составные части, выполняемые в виде треугольников. Главной особенностью такой технологии купольного дома является соединение нескольких балок в одной точке. Надежная фиксация всех деталей дома осуществляется при помощи металлических коннекторов – крепежных устройств. Стоимость коннекторов начинается от 600 рублей. Если учитывать, что соединений в конструкции множество, то выходит значительная сумма.
Важно! Некоторые при купольном строительстве пытаются сделать соединения своими руками или вовсе их не использовать для удешевления конструкции, но некачественное соединение может привести к обрушению купольного дома.
Стоит отметить достоинство данного типа купольного каркаса дома – это устойчивость к разрушению. При соблюдении технологии строительства в случае, если разрушится 35% конструкции, то дом все равно будет стоять.
Еще очень удобно, что геодезический купол позволяет делать окна и двери для дома в любом количестве и в любом месте. Только стоит учесть тот факт, что окна будут иметь форму треугольника.
Стратодезический каркас
Такой купольный дом собирается из секций, имеющих форму трапеции. Это говорит о том, что можно внедрять в купольный дом такого типа стандартные окна и двери. Убирать какие-либо элементы из такого каркаса дома можно только после тщательного расчета несущей способности, поэтому перенос проема может затянуться надолго.
Обшивка каркаса такого купольного дома листовым материалом проводится по мере его возведения. То есть при выполнении второго ряда элементов первый уже должен быть обшит выбранным материалом. Это объясняется малой устойчивостью к скручивающего типа нагрузкам готового каркаса купольного дома, которая влияет на возможность обшивки облицовочным материалом.
Для соединения элементов в купольной конструкции не требуются коннекторы, здесь для фиксации служат специальные замковые соединения. Стоит обратить внимание, что материала на такой купольный дом уйдет больше в силу большого количества обрезков.
Планировка купольного дома
Разумеется, в отношении планировки подобный дом совершенно другой, нежели обычный. Но это не является показателем того, что владелец дома не сможет создать именно тот дизайн, который его устроит. Напротив, в купольных домах можно создавать поистине уникальные интерьеры с использованием привычных материалов.
Если принять во внимание некоторые советы, то можно получить идеальную планировку и оформление:
Преимущества и недостатки
Решение построить для себя купольный дом вне зависимости от его материала можно считать смелым. Чтобы его принять стоит заранее ознакомиться с положительными и отрицательными моментами конструкций домов, созданных по такой технологии.
Плюсы купольных домов
Помимо необычной формы и внешнего вида купольные дома отличаются следующими преимуществами:
Многие говорят, что стоимость строительства купольного дома меньше, чем обычного в силу меньшей площади стен, так как материала применяется мало. Но здесь сразу стоит оговориться, что материала хоть и требуется меньше, но в процессе строительства дома требуется наличие специализированных элементов, которые тоже стоят немало. Поэтому можно сделать вывод, что цена такого дома сопоставима со стоимостью каркасного обычной формы.
Минусы купольных домов
Недостатки у подобной технологии тоже есть, поэтому при планировании строительства их тоже стоит узнать:
Купольные дома по японской технологии
Японцы придумали экономичный и практичный вариант строительства купольных домов. Возводят их из пенопласта, что становится явным преимуществом. Так как Япония находится в сейсмически опасной зоне и в стране нередки землетрясения, то такой вариант дома из легкого материала становится спасением для японцев.
Купольные дома из пенополистирола
Этот вариант купольного дома можно соорудить и в наших краях, только стоит уделить внимание технологии. Так, каркас купольного дома по японской технологии собирается из отдельных блоков с оконными и дверными блоками в планируемых местах.
За счет специальной обработки пенополистирола, происходит его упрочнение, что позволяет видеть уже совсем другой материал, нежели все привыкли. Помимо этого его подвергают обработке от повышенной горючести и пожароопасности.
Важно! За счет купольной формы и небольшого веса такой дом вполне можно расположить на участке со сложным рельефом и не снабжать массивным фундаментом.
По данным авторов технологии такая купольная постройка очень экономична и высокофункциональна. Так, к примеру, можно сказать, что современный пенополистирол относится к тем материалам, которые удерживают тепло намного лучше, чем, к примеру, силикатный кирпич или бетон. Это позволяет сэкономить значительные средства на отоплении дома. Возведение дома за счет модульного подхода гораздо легче, быстрее и дешевле обычного варианта.
Для защиты от внешних воздействий, купольный дом из пенополистирола обязательно должен обладать правильной облицовкой, которая исключит эрозию и крошение материала. При соблюдении технологии монтажа и оформления срок службы такого купольного дома может составить около 60 лет.
Но у домов, выполненных по японской технологии, есть и существенные минусы:
- Недостаточная прочность материала , которая вряд ли полностью гарантирует безопасность внутреннего пространства дома.
- Возможность возгорания материала , которое может начаться, несмотря на предварительную обработку модулей.
- Синтетическое происхождение материала , что может оказать влияние на здоровье человека при постоянном контакте.
Купольный дом «Добросфера»
Сейчас на рынке существует конструктор такого дома под названием «Добросфера». Производители уверяют, что собрать такой каркас дома сможет каждый. В его конструкции использована максимально простая технология возведения кровли и утепления.
Впервые такой тип дома появился в 2015 году, а уже 2016 было запущено массовое производство и налажены продажи. На данный момент проект предлагает различные диаметры купольных домов, варьирующиеся между 12 и 300 метрами.
Преимуществами такого типа купольных домов являются:
- Выдерживание ветровых и снеговых нагрузок, которые бывают в различных широтах нашей страны.
- Возможность экономии на отоплении и материалах для отделки дома.
- Возможность размещения окон и дверей в любом месте каркаса.
- Исключение обслуживания кровельного материала – базальтовой черепицы на протяжении 50 лет.
- Быстрый монтаж дома.
- Исключение усадки дома, что позволяет после установки каркаса сразу же переходить к отделке выбранным материалом.
Купольные дома: отзывы владельцев
Было бы неправильно не упомянуть в этом материале мнения тех людей, кто уже живет в подобного рода строении. В целом те, кто рискнул и выполнил для себя купольный дом, остаются довольны его уникальным внешним видом, экономией, а также той атмосферой, которая наблюдается внутри строения.
Важно! Высокие аэродинамические свойства дома отмечаются владельцами как особо положительный нюанс. Никакой ветер такому зданию, с какой бы из сторон он не дул, не будет страшен.
Среди минусов, которые выделяются владельцами у этих домов, можно особенно отметить невозможность основной части застройщиков создать такого рода дом по правильной технологии. Так как строительство еще не очень распространено в нашей стране, то мастеров, готовых взяться за работу, мало, что требует длительного их поиска.
Такой дом не относится к стандартным. Жить в нем смогут только те люди, которые привыкли к неординарным решениям и хотят поменять свою жизнь. Тем же, кто консервативен в большинстве вопросов и привык следовать стереотипам, купольная постройка радости не принесет.
Строить купольные дома из бетона - бинишеллы (Binishels) всего за пару часов придумал в 1960 году итальянский архитектор Данте Бини (Dante Bini). Технология напоминает папье-маше: сначала на кольцевой фундамент крепится пневмоформа — это плотная, прочная, но гибкая мембрана с арматурным каркасом на пружинах. Затем конструкцию надувают как шарик, а сверху заливают бетоном. Строительство стандартного бинишелла занимает всего час. С более сложной конструкцией можно повозиться до трёх часов. Воздух в купол может подаваться ещё до трёх дней — это необходимо для поддержания нужной высоты.
Когда бетон полностью застынет и наберёт прочность, форму сдувают, а плёнку снимают — её можно будет использовать снова. Получается прочный бетонный купол. По такому же принципу несколько куполов рядом можно соединять - так получаются футуристичные жилые комплексы. С 1960 года построили 1600 домов в 23 странах мира. Лишь два дома пришлось снести, но обоих случаях проблемы были из-за неправильно выбранного место постройки — грунт вызвал смещение фундамента, купол сдвинулся и в нём образовались трещины.
Сын Данте Бини, архитектор Николо Бини (Nicolo Bini) усовершенствовал технологию и предложил три современные системы строительства. Первая — система гибкого строительства для гостиниц. Она позволяет строить курортные домики, объединённые друг с другом. Вторая — система «зелёного» строительства, когда на крыше бинишеллов высаживают растения. Третья — недорогое малогабаритное жильё и быстровозводимые дома для помощи людям, пострадавшим от стихийных бедствий. Архитектор утверждает, что таким образом можно строить школы, офисы, жилые дома и даже аэропорты. Купольная форма дома не добавляет сложностей в отделке: окна, двери, проводка здесь стандартные. Для внутренней отделки можно использовать краску, стеновые панели, жидкие обои, даже дерево.
Одни из самых известных и самых первых бинишеллов — домики на пляже Тринити, в Квинсленде, Австралия. Так называемые «касабланские купола» (они, действительно, напоминают марокканскую архитектуру) входят в десятку самых необычных мест для аренды в Австралии через Airbnb.
В России в 80-х годах в качестве экспериментального строительства уже использовали пневматическую опалубку. В Ленинградском высшем военном инженерно-строительном училище им. А.Н. Комаровского разработали технологию возведения тонкостенных железобетонных куполов. Подобные постройки не были предназначены для жизни. Их должны были использовать как склады, либо как временное жильё для рабочих. Так, под Москвой был построен железобетонный купол с кольцевым фундаментом. Высота купола — 16м, диаметр — 32м, толщина купола составила 6 см. Пневмооболочку использовали из обрезиненного капронового материала. В качестве арматуры использовалась проволока 5,5мм. Опыт оказался успешным, но стоимость производства мягкой оболочки оказалась слишком высока и технология не получила своего развития в нашей стране.
Точную технологию создания пневмоформы для бинишеллов создатель не раскрывает. Известно, что в среднем строительство бинишелла обходится в 3500 долларов, а можно использовать повторно до 50 раз. Структурная прочность бинишеллов зависит от четырёх факторов: давление воздуха, расположение арматурной стали, вес и распределение бетона, а также температуры воздуха во время отверждения бетона.
Для того чтобы бетон набрал прочность, температура воздуха должна быть не ниже +5. Благодаря распыляемым утеплителям, бинишеллы можно строить и в регионах с суровым климатом. В качестве внутренних утеплителей для таких домов можно использовать минеральную вату, пенополистирол, пенополиуретан. Минус бинишеллов в том, что к ним нет возможности подключить центральное отопление, но можно использовать воздушное. Также бинишеллам не страшны снегопады и сильные ветры — один из старейших домов уже 50 лет стоит на Сицилии, недалеко от вулкана Этна.
Недавно Николо Бини представил систему многоэтажного строительства бинишеллов, а также проект строительства плавающих бинишеллов. Для строительства бинишеллов необходимо получить лицензию компании Binishells и согласовать детали проекта. Своим партнёрам компания Binishells помогает в любых вопросах, связанных со строительством и использованием зданий.
За последние годы купольные дома в нашей стране из разряда экзотики перешли в категорию необычных строений. Их владельцы уже воспринимаются не как застройщики, просто решившие выделиться на фоне типовых коттеджей, а как люди, сделавшие осознанный выбор подобной конструкции.
Но массовому распространению купольных домов, как обычно, мешают стереотипы и недостаток практической информации по конструктиву подобных сооружений. Поэтому в этой статье мы расскажем:
- Чем отличается стратодезический купольный дом от геодезического.
- Как самостоятельно построить купольный дом.
- Как построить купольный дом без использования коннекторов.
- Во сколько обходится строительство купольного дома.
Отличие стратодезического купольного дома от геодезического
Как показывает практика, люди, впервые увидевшие или узнавшие про купольные дома, чаще всего делятся на две категории. Это - те, кто безоговорочно принимает такую форму дома и, отметим, образ жизни, и те, кто считает подобные сооружения причудой или, как вариант, - домом не под ПМЖ, а летней дачей «не как у всех».
Не будем вдаваться в подробности обсуждения достоинств и недостатков купольных домов (а они, как и у любой строительной технологии, есть) и сконцентрируемся на практике. Итак, есть застройщик, желающий построить купольный дом. С чего начать? Отличный пример грамотного и обстоятельного подхода - история пользователя портала с ником Rustad .
Rustad Пользователь FORUMHOUSE
Я решил построить купольный дом относительно небольшой площади, около 100 кв. м, под Санкт-Петербургом. Участок идёт под наклоном. Дом преимущественно будет использоваться летом с нечастыми заездами зимой. Возводить буду геодезический купольный дом по бесконнекторной технологии. Подобное сооружение является точной математической моделью. Строить его без расчёта и проекта нельзя, т.к. погрешность при сборке каркаса и при изготовлении деталей не должна превышать 1 мм. Если не соблюсти это правило, то при накоплении косяков каркас «уйдёт».
Прежде чем мы расскажем о нюансах проектирования и строительства дома, представленного на фото ниже, ответим на вопрос, который одним из первых возникает перед любым человеком, задумавшим возвести купольный дом.
Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в детальное описание технологии, скажем, что ключевое отличие заключается в способе возведения каркаса.
Стратодезический купол возводится из стоек, например, изготовленных из гнутоклееных деревянных балок, а этапы его сборки во многом напоминают обычную технологию каркасостроения.
Особенность этой технологии - устойчивость к вертикальным нагрузкам и возможность использования при строительстве стандартных окон и дверей.
Геодезический купол возводится несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем, шаг за шагом, соединяются друг с другом.
При сборке рёбер (секций) геодезического купола может применяться технология коннекторного соединения (например, при помощи металлического коннектора).
Или (менее распространённая в России) бесконнекторная технология.
Rustad остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта.
Rustad
Строить купольный дом без проекта или что-то нацарапав карандашом на листке бумаги - занятие бесперспективное. На опыте знакомых могу сказать, что это всегда приводит только к одному - переделкам и бесконечной перестройке того, что получилось. Также не панацея - отдать проект на откуп дизайнеру.
Дизайнер может красиво нарисовать, но с точки зрения практики то, что он создал, зачастую просто невозможно воплотить в жизнь. Проектировать дом должен человек с профильным образованием, но даже инженер-проектировщик может не учесть положение строения на участке относительно сторон света, розу ветров, размеры отделочных материалов. Поэтому Rustad, имея в распоряжении два свободных месяца, засел за проектирование купольного дома, и вот что в итоге у него получилось.
Отметим, что проект за это время несколько раз видоизменялся с учетом рекомендаций опытных строителей, доступности материалов, особенностей расстановки мебели и внесением пожеланий от домочадцев.
Этапы возведения геодезического купольного дома
Закончив этап проектирования купольного дома, Rustad перешёл к его возведению. Сразу приведём несколько рекомендаций пользователя, касающихся организации строительства.
Rustad
Дом я хотел возвести в кратчайшие сроки, поэтому привлёк помощников - одного человека, хорошо разбирающегося в особенностях каркасного строительства и подсобника. Скажу сразу, да, это - лишние расходы, но если бы я строил дом в одиночку, у меня бы на это ушло 3 летних сезона. При этом добиться качественной работы, скорее всего, не удалось бы. Т.к. чисто физически, невозможно одному удержать на весу узлы (рёбра каркаса) и при этом скреплять их друг с другом. При сборке всё время приходится что-то стягивать или отгибать. Вторая и третья пара рук жизненно необходимы. Иначе - накопление ошибок от ряда к ряду и, как следствие, «косяк» с верхним контуром.
По словам пользователя, он руководил строительством, а его личный - физический вклад, составляет около 30%. Пригодился и опыт мастера (чтобы избежать ошибок) каркасостроителя. Также значительно увеличилась скорость сборки контура, т.к. 2 человека делают работу в 4 раза быстрее, чем 1, а 3 человека «проворачивают» тот же объём работ быстрее уже в 8 раз.
Поэтому вся стройка разбивается на ряд последовательных этапов, каждый из которых требует тщательного контроля.
1. Возведение фундамента под купольный дом.
Участок находится на склоне. Угол наклона около 12 градусов. В качестве фундамента Rustad выбрал свайно-винтовой. Свайное поле состоит из 24 свай размером:
- диаметр сваи – 108 мм;
- длина сваи – 2.5 м.
Сваи закрутили за 2 дня, провозившись до ночи. Пользователь отмечает, что, доверившись бригадиру рабочих, он сам не разметил свайное поле.
В итоге: несколько свай оказались не там, где находятся узлы дома. Для исправления ошибки пришлось наваривать «16-й» швеллер.
2. Изготовление каркаса: рёбер, стоек и стропил.
Для каркаса закупили зимний лес и заранее нарезали все заготовки в размер на торцовочной пиле, в соответствии с проектом.
На это у пользователя ушло 4 выходных дня.
3. Сборка купольного дома.
Строительство дома началось в апреле. Погода стояла, мягко говоря, «не лётная»: то дождь, то снег, то ветер.
Возведение купольного дома началось с монтажа райзера (цилиндрического основания).
Райзер набирали из треугольников, чтобы дом выглядел, как единое целое.
На этом этапе возник вопрос, как сделать вынос под террасу. Крутить сваи под каждую лагу пользователь не хотел - получилось бы одно сплошное свайное поле. Это экономически невыгодно, а кроме этого, терраса смотрелась бы некрасиво.
Rustad решил изготовить террасу в виде «балкона» - вылета, являющегося продолжением пола первого этажа. Осталось подобрать материал, который выдержит такую нагрузку.
Rustad
Когда я занялся этим вопросом и обратился на фирмы, то мне рекомендовали сделать вынос из двутавровых клееных деревянных балок. Сравнив эти балки (стенка из ОСП толщиной 18 мм) с LVL брусом, сечением 51х300 мм, я не увидел особой экономической выгоды в приобретении двутавра, а сомневаться в прочности и несущей способности LVL бруса не приходится. Его и поставил.
Смонтировав лаги, на них настелили временный пол из досок, т.к. погодные условия не позволяли сделать нормальный.
На сборку купола (в снег, сильный ветер и ливень) ушло 2 дня.
Важный нюанс: чтобы скрепить между собой рёбра и балки, пользователь использовал конструкционные саморезы 6х140 мм.
В отличие от обычных саморезов (особенно т.н. калёных «чёрных», которые не выдерживают динамических нагрузок и ломаются), конструкционный саморез можно согнуть в дугу, и он не лопнет. Специальная насечка прорезает, а не раздвигает волокна древесины, поэтому саморез можно ввернуть в сучок или в край доски, и она не треснет.
Также саморез прочнее обычных, а головка «звездочка» не позволяет бите сорваться и срезать грани, что упрощает завинчивание.
На сборку одного узла из шести рёбер требуется 12 шт. саморезов.
Инженерные коммуникации – трубы водопровода, электрические кабели провели в полу.
Ящик с электроавтоматикой также собрали в соответствии с проектом в домашней обстановке и разместили в «цоколе».
Следующий этап – обшивка собранного купола влаго- и ветрозащитной мембраной, с обязательной проклейкой нахлестов специальным скотчем. Набивка обрешётки под вентиляционный зазор. Монтаж ОСП (основы под гибкую черепицу).
«Пирог» купола практически повторяет «пирог» крыши под монтаж мягкой кровли.
Важный нюанс: обшивка купола делалась из выкроек (треугольников) из листов OSB-3, толщиной 18 мм, размерами 1220х2440 мм.
Обшивка прибивалась ершёнными гвоздями 6х60 мм.
Rustad
Такой гвоздь очень хорошо держит. Вырвать можно только с «мясом», а забивается он быстрее, чем крутить саморезы.
Сделав внешний контур, строители приступили к утеплению пола. В пол задули эковату слоем в 30 см, использовав для этого самодельную установку на базе садового пылесоса и пластиковой бочки.
После утепления пол застелили листами влагостойкого ГСП (гипсо-стружечными плитами) толщиной 12 мм, уложив их в 2 слоя.
Смонтировав основание, перешли к утеплению стен. Для этого использовали синтетический нетканый материал (утеплитель) толщиной 5 см, уложив его в 3 слоя.
Rustad
С этим видом утеплителя приятно работать. Он не колется, не боится влаги, легкий. Только резать ножом трудно, лучше использовать ножницы или специальный электрорезак для ковров. И добавлю: лучше не ставить на утеплитель тяжелые предметы, а также не складировать рулоны в высоту. Утеплитель может не восстановить форму после снятия нагрузки. Лучше действовать по такому алгоритму – привезли и сразу укладываем.
Утеплив стены, по каркасу натянули пароизоляцию и также зашили всё гипсо-стружечными плитами, но только толщиной в 10 мм.
На этом этапе дом уже приобрёл законченный вид. После возведения перегородок начался монтаж инженерных систем и отделочные процессы.
Сюда вошли следующие работы.
В представлении большинства людей жилой дом – прямоугольная коробка под скатной крышей.
К конструкциям сферического и купольного очертания отношение двоякое. Привлекая внимание необычным «космическим» видом у многих они вызывают сомнения в надежности и удобстве проживания.
Преодолеть сложившийся «кубический» стереотип, объективно изучить достоинства и недостатки купольных домов, оценить возможность их самостоятельного строительства вам поможет эта статья.
Дом сфера – прихоть архитектора или подсказка природы?
Начнем с того, что многие выдающиеся изобретения человек позаимствовал у природы, наблюдая за жизнью животных. Давайте обратим внимание на «технологии», используемые птицами при строительстве своих жилищ. Нетрудно заметить, что здесь нигде нет прямых углов. Полусферы, шары, окружности – только такие формы признает природа. Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения.
Обратив внимание на этот природный феномен, инженеры исследовали механические свойства сферических и купольных конструкций. Оказалось, что они не только обладают отличной аэродинамикой, но и намного прочнее прямоугольных.
Энергетически сферическая поверхность безупречна. При максимальном внутреннем объеме она имеет минимальную площадь. Поэтому в купольном строении потери тепла во внешнюю среду в несколько раз меньше, чем в обычном доме. Не зря обитатели арктики эскимосы веками строили сферические домики «иглу» из снега. Практический опыт подсказал им, какой должна быть ветростойкая и энергоэффективная конструкция.
В наши дни сферические дома из области теоретики перешли в разряд практических технологий экологического строительства. Тысячи людей во всем мире успели оценить их преимущества и не жалеют о своем выборе.
Примеры и разновидности купольных конструкций
Сферическую конструкцию можно построить двумя способами:
- В виде геодезического купола (собирается из треугольных каркасных ячеек, стыкуемых с помощью узловых элементов — коннекторов).
- Из гнутых стоек или сегментов арочной формы, соединяемых вершинами (стратодезический купол).
Геодезический купол
Стратодезический купол
Гнутоклееные деревянные стойки для сборки стратодезического купола
По технологии стратодезического купола собирают «маковки» православных храмов. Геодезический купол пришел к нам из Америки. Его изобретателем считают инженера Фуллера.
Несмотря на различия во внешнем виде, эти конструкции отличаются минимальным весом, высокой жесткостью и устойчивостью.
Дома в форме сферы можно строить из любого материала, начиная от пенопласта и заканчивая бетоном. Выбор конкретного варианта зависит от технической оснащенности исполнителя. Для возведения жилых зданий чаще всего используют конструкции с деревянным каркасом.
Причин для этого несколько. Древесина – экологичный и прочный материал, обладающий высокой упругостью. Геодезические купола собирают из деревянных балок, соединяя их стальными коннекторами.
Каркас дома на основе геодезического купола
Стратодезические жилые конструкции строят из гнутоклееных балок.
Каркас здания на основе стратодезического купола
Японская технология сферических зданий основана на использовании гнутых пенопластовых блоков с замками. Из них собирают небольшие одноэтажные постройки. Пенопласт в таком доме выполняет сразу две функции: конструкционного материала и утеплителя.
Современный домик-«иглу» строится не из снега, а из пенопластовой «скорлупы»
Минимальный вес дома-сферы позволяет возводить его на мелкозаглубленном ленточном или свайном фундаменте. Для утепления секций используют минвату, солому, эковату или пенопласт.
Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.
Дом-сфера, покрытый битумной черепицей
Сторонники экостроительства делают выбор в пользу деревянного гонта – тонких дощечек, образующих оригинальное чешуйчатое покрытие.
Деревянный гонт естественно смотрится на сферическом здании
Двухуровневый дом на основе стратодезического купола с гонтовой облицовкой
Недавно на рынке появились новые материалы, идеально адаптированные для создания бесшовного кровельного ковра. Это «жидкая пробка» (частицы пробкового дерева в акриловом полимере) и жидкая резина.
Как мы уже говорили, материал для строительства сферического дома может быть разнообразным. Если вам больше нравится бетон, нет проблем.
Используя технологию набрызга, можно возводить купольные постройки из легкого бетона
Современные технологии позволяют строить такие дома с помощью пневмоопалубки из ПВХ, на которую наносится вспененный утеплитель. Затем по утеплителю ставят арматурный каркас и наносят на него бетонную смесь методом торкретирования.
Из одних соломенных блоков дом-сферу не построишь. Этот материал используют как утеплитель. Солому плотно набивают в ячейки из досок и собирают из них купол.
Пространственный каркас выполнен из деревянных ячеек, наполненных соломой
Особенности строительства
Еще совсем недавно дом-купол был строительной экзотикой. За его возведение брались энтузиасты экологического движения и любители оригинальных конструкций. Сегодня интернет наполнен заводскими комплектами сферических домов. Необычное жилище на основе геодезического купола и стратодезическую конструкцию можно купить, не выходя из городской квартиры.
Тем же, кто предпочитает все делать собственными руками, мы рекомендуем остановиться на геодезическом куполе. В сборке он немного сложнее дома-сферы из полуарок, но зато не требует сложного оборудования для гнутья и склеивания древесины.
Самый ответственный узел конструкции – коннектор. От точности его изготовления зависит пространственная стыковка всех элементов. Поэтому для работы лучше купить готовый заводской комплект.
Следующий шаг – подготовка ребер каркаса из деревянных брусков толщиной 50 мм. Их ширина должна быть равной толщине утеплителя (минимум 10 см). Длину ребер выбирают, ориентируясь на сборочную схему геокупола.
Необходимое пояснение: в расчетах купольных каркасов используется термин «частота» или «сечение», обозначаемые символом V. Им определяется плотность разбивки поверхности купола на треугольники. Чем больше частота, тем менее «угловатой» и более шарообразной получается купольная конструкция.
Однако, увеличение частоты вызывает рост количества ребер и коннекторов, существенно усложняя конструкцию. Поэтому на практике чаще всего строят купольные дома с частотой 2V.
Частота разбивки (V) поверхности купола – базовый элемент расчетов
Кроме частоты нужно определиться с диаметром купола и его высотой. Если вы купите готовый комплект коннекторов, то пользоваться онлайн калькулятором для расчета длин ребер вам не придется. Изготовитель делает коннекторы для сборки каркаса заданной высоты и диаметра.
Как показывает практика, купол диаметром 8 метров и высотой 4 метра оптимален для сооружения двухуровневого дачного дома общей площадью 64 м2, зимнего сада или сауны.
Для того, чтобы построить купольный дом своими руками нужно выполнить несколько операций:
- Разметить на участке фундамент под каркас (ленточный, столбчатый, «шведская плита» или свайный).
- На стадии бетонирования заложить в фундамент анкера. Они нужны для крепления подкладочного бруса, к которому фиксируют первый ряд «треугольников» каркаса.
- Сборку ведут параллельными рядами, связывая ребра каркаса в пространственную конструкцию с помощью коннекторов.
- Завершив монтаж, купол изнутри обшивают деревянной вагонкой или гипсокартонном.
- В ячейки каркаса закладывают утеплитель, накрывают его ветрозащитной мембраной и обшивают снаружи плитой или OSB.
- В местах установки окон обшивку не делают. В зоне установки дверей каркас «разрывают», оставляя в нем нишу нужного размера. Жесткость геодезического купола очень высокая, поэтому дверные проемы не могут ее существенно уменьшить.
Двухуровневый дом-сфера на стадии наружной обшивки плитой OSB
Некоторые застройщики делают первый этаж в виде многогранника, а второй венчают геокуполом.
Дверной проем идеально вписывается в дизайн сферического здания. А вот треугольные окна и доборные элементы дверной коробки обходятся дороже обычных. Их приходится заказывать как нестандартные изделия.
Достоинства и интерьер купольных домов
Кроме упомянутых преимуществ – уникальной прочности и ветростойкости, сферические строения обладают и другими достоинствами:
- экономичностью (за счет легкого фундамента, сборки без привлечения кранов, использования эффективного утеплителя);
- возможностью свободной планировки жилого пространства благодаря отсутствию внутренних стен;
- отличными звукоизоляционными качествами;
- привлекательным внешним видом и уникальным интерьером.
Внутри круглые здания на удивление вместительны и красивы. Большая высота позволяет без проблем размещать в них второй этаж.
Даже под небольшим 4-х метровым куполом можно разместить комфортную баню. Сферическая форма и центральное расположение печи обеспечивают экономию тепла и равномерный прогрев помещений.
Сауна под куполом – компактно и удобно
Характер отзывов о купольных домах в большинстве своем положителен. Владельцам нравится оригинальная форма, комфорт и вместительность этих построек.
Экономия энергоносителей, низкие затраты на строительство сферических зданий также часто упоминаются в комментариях их хозяев.
Из субъективных положительных эмоций следует отметить покой и умиротворенность, ощущаемые человеком в таком доме.

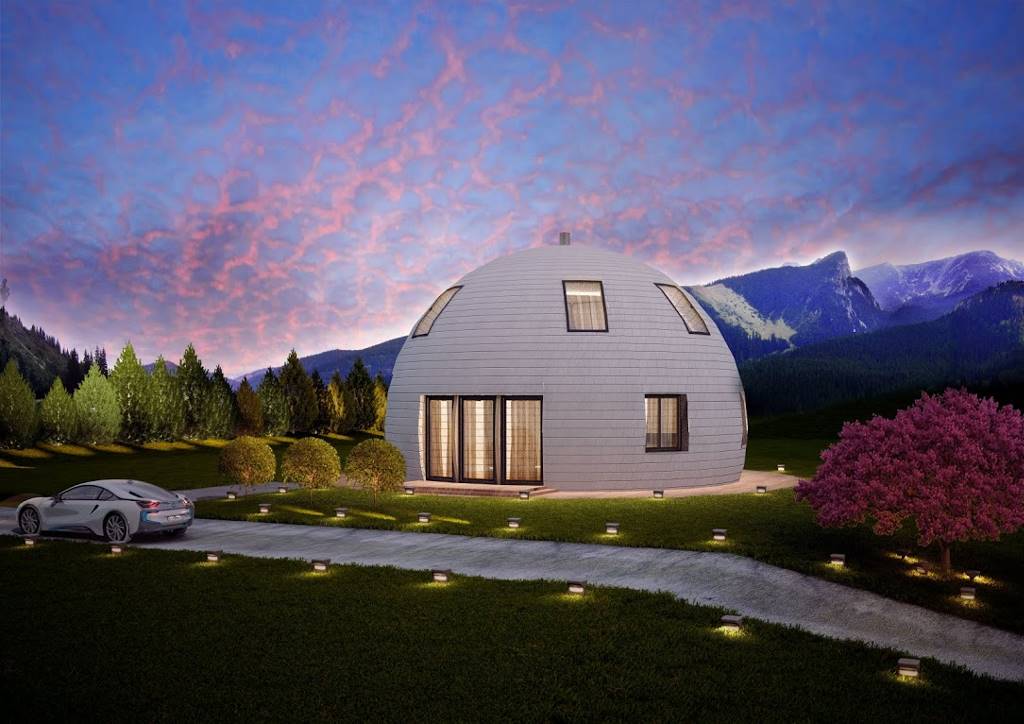

Лотос Дом – Ваш монолитный, энергоэффективный и надежный купольный дом для комфортной и гармоничной жизни
Лотос Дом
Монолитные купольные дома под брендом «ЛотосДом» производятся командой профессионалов строительного рынка. Отличительными особенностями данной технологии являются сферическая форма зданий, быстрота возведения и использование экологичных, энергоэффективных материалов. Построить купольный дом в нашей компании - это уверенность в качестве и высокопрофессиональном подходе к Вашему проекту. У нас Вы можете заказать купить монолитный купольный дом под ключ или под чистовую отделку в Москве и других регионах. Цена на купольный дом в нашей компании очень доступна! Адреса, где можно посмотреть готовые купольные дома нашей компании - указаны на странице "Контактная информация"
Купольный дом – это не фантастика и не архитектура далекого будущего, это эффективная технология, позволяющая уже сегодня возводить высокотехнологичные, «правильные» дома для комфортной жизни.
Цель
Cделать монолитное купольное домостроение массовым и доступным каждому, поэтому у нас разумные цены и реальные сроки строительства.
5 значимых преимуществ
Скорость возведения Жилой двухэтажный дом 126м2 за 30 дней «под-ключ»!
На производство и монтаж купольного дома по нашей технологии необходимо порядка 15 дней, еще 15 дней занимают отделочные работы. Благодаря высокотехнологичности конструкции монолитный купольный дом строится быстро и не требует тяжелой строительной техники, что значительно снижает расходы на строительные работы. Практически отсутствует фактор сезонности – возведение купольного дома можно производить круглый год.
Доступность От 30 000 рублей за квадратный метр купольного дома!
Экономия до 40% на строительных работах благодаря уникальной технологии производства и возведения купольного Лотос Дома, экономия строительных материалов до 20% на всех этапах производства за счет меньшей площади поверхности сферы относительно прямоугольника – эти факторы значительно снижают конечную стоимость купольного дома в сравнении с прямоугольным сооружением такой же площади.
Энергоэффективность На 35-40% снижение потерь тепла через стены и крышу!
Сферическая форма является системой, а технология бесшовного производства купольного дома минимизирует теплопотери, что в сочетании с использованием строительного материала с высокими теплоизолирующими свойствами приводит к экономии до 60% на последующее отопление, вентиляцию и кондиционирование купольного дома за счет снижения потребления энергии. В таком доме тепло зимой и прохладно летом.
Прочность на века Существенное снижение расходов на эксплуатацию и ремонт
Сферическая форма обладает непревзойденной прочностью, что обусловлено равномерным распределением нагрузок на все точки поверхности. Благодаря своей форме и использованию высокотехнологичных строительных материалов достигается снижение общей массы и высокая прочность конструкции купольного дома, сейсмоустойчивость, способность выдерживать значительные ветровые (до 250 км/час) и снеговые (до 400 кг на м2) нагрузки.
Море света Высокая освещенность и благоприятная атмосфера царит в Вашем доме!
Купольные дома отличаются превосходными световыми характеристиками, так как сферические формы усиливают и рассеивают свет, в то время как прямоугольные поглощают. В таком доме всегда светло, много пространства и оптимальная циркуляция воздуха (из всех форм сфера имеет наибольший объём при наименьшей площади поверхности). При этом купольные дома имеют акустические преимущества: равномерное распределение звука, отсутствие резонирующего звука и на 30% меньше проникновение внешних шумов.
Технология производства
Добиться указанных преимуществ позволяет уникальный конструктив и технология возведения. Данная технология позволяет реализовывать проекты купольных домов «под-ключ» в короткие сроки (в среднем 1 месяц) и возводить объекты следующих категорий:
Доступное жилье
Индивидуальный жилой купольный дом типовой планировки и отделки
Элитное жилье
Индивидуальные жилые дома персональных планировок и отделки
Социальная инфраструктура
Кафе, магазины, офисы, фитнес‑центры, гостиницы и т.п. по индивидуальным проектам
Процесс производства
В соответствии с технологией производства подготавливается фундаментный слой и отмостка
Установка пневмоопалубки, её армирование и таркретирование по уникальным технологиям компании "Лотос Дом"
После высыхания производится утепление монолитной оболочки "каменной ватой" и таркретирование финишным слоем
В верхней части сферы монтируется светопрозрачный купол
В соответствии с проектом строительства монтируются оконные и дверные блоки, производятся внешние и внутренние отделочные работы, устройство инженерных коммуникаций.
Купольные дома производятся непосредственно на месте строительства по заливной технологии с использованием специально разработанных съемных опалубок (оснасток).
Конструктив
- Фундаментный слой состоит из песчаной подушки, ПГС (песчано-гравийная смесь толщиной 300–400 мм), гидроизоляции, армированных бетонных колец различного диаметра толщиной 250 мм. В качестве утеплителя используется керамзитовая подушка толщиной 200 мм.
- Отмостка - бетонная, шириной 600-800 мм в зависимости от размера сферы, является частью фундамента
- Стены
монолитных купольных домов компании «Лотос Дом» состоят из трех слоев:
Монолитный таркретный бетон 80 мм, плотностью 2000 кг/м3
- базальтовая вата 100 мм, плотностью 130 кг/м3
- финишный слой таркрет-бетона 20 мм, плотностью 2000 кг/м3
Стена является монолитной бетонной конструкцией, имеющей по всей площади армирование композитной арматурой с ячейкой 300мм*300мм - Поверхности наружных стен В типовом варианте отделки - на внешние поверхности стен наносится штукатурка в 1-3 цвета. Отделка фасадов гибкой черепицей или мозаикой - это дополнительная опция, которая оплачивается Заказчиком отдельно.
- Поверхности внутренних стен В типовом варианте отделки - на стены наносится декоративная штукатурка выбранного Заказчиком цвета.
- Светопрозрачный купол – покрыт листами монолитного двухслойного поликарбоната от 2 до 4 метров в диаметре, с вентиляционными отверстиями.
- Вентиляция - герметически закрывающееся отверстие вверху сферы.
- Окна, двери - индивидуальное изготовление в соответствии с проектной документацией.
- Карнизы входного крыльца - поликарбонатные листы, алюминиевый профиль, металлические трубы.
- Инженерные коммуникации выполняются в зависимости от технического задания в соответствии с проектной документацией. В типовом варианте системы отопления - устанавливаются радиаторы под каждое окно (электрические или в системе водяного отопления), установка тёплого пола - это дополнительная опция, которая оплачивается Заказчиком отдельно.
Вы экономите
на использовании строительных материалов
