М3 был первым средним танком, начавшим поступать на вооружение формирующихся бронетанковых частей и соединений американской армии. Его особенностью является расположение вооружения в три яруса. В нижнем ярусе, в спонсоне, установлено 75-мм орудие с углом горизонтального наведения 32 градуса. Второй ярус представляет собой башню кругового вращения с установленным в ней 37-мм орудием и спаренным с ним пулеметом. В третьем ярусе, в башенке, размещен пулемет, из которого можно вести огонь как по наземным, так и по воздушным целям. Для поворота башни с 37-мм пушкой, кроме механического привода может, использоваться и гидравлический. Наведение орудия по вертикали осуществлялось механическим приводом. Использовались перископические прицелы и призменные приборы наблюдения. Башни и корпус изготовлялись литыми, сварными и клепаными. В частности, носовая часть, спонсон и башня изготовлялись методом литья. Конструкция машины в целом была неудачной: недостаточная толщина брони, слишком большая высота, вызванная отчасти применением звездообразных авиационных двигателей, отчасти неудачным размещением вооружения, невысокая огневая мощь, несмотря на большое число единиц вооружения. Тем не менее танк выпускался крупными сериями с 1939 по 1942 год, когда его сменил в производстве более совершенный М4. Всего было выпущено 6258 M3 в шести модификациях, отличающихся друг от друга в основном маркой двигателя и технологией изготовления отдельных деталей корпуса и башни.
Быстрота, с которой разработали и запустили в производство M3, возможно, не имеет аналогов в истории бронетехники. Решающую роль в развертывании массового производства сыграло строительство Детройтского танкового арсенала (в Мичигане, Центр Лайн), который быстро сориентировали на производство. В сентябре 1939 года, когда началась война в Европе, артиллерийско-техническая служба запланировала выдачу контрактов на массовое производство боевых машин предприятиям тяжелого машиностроения, и фактически первым из них легкий М2А4 начал выпускаться фирмой "Америкэн Кар энд Фаундри".
События мая-июня 1940 г. в Европе, заставившие принять новую американскую национальную программу вооружения, показали, что танки - особенно средние - понадобятся в значительно большем количестве, чем предполагалось еще в октябре 1939 г. Фактически в соответствии с потребностью Армии США требовалось выпустить около 2000 машин в течение следующих 18 месяцев, для сравнения имевшийся заказ на 400 легких машин выглядел ничтожным. Президент "Дженерал Моторз Компани" Уильям С. Надсен, будучи членом Совещательной комиссии по национальной обороне, отвечавшей за координацию работ американской оборонной промышленности, считал, что предприятия тяжелой индустрии, производившие в сравнительно небольших количествах продукцию, не могли поставлять танки в возрастающем количестве, чего требовала обстановка, сложившаяся к июню 1940 г.
С точки зрения Надсена, танковая промышленность была аналогична автомобильной, за исключением производства брони. Хотя АТС не соглашалась с такой позицией, она признала необходимость дальнейшего расширения танкового производства и использования опыта специалистов автомобильной промышленности в организации массового производства. Британскую танковую комиссию направили в США в июне 1940 г., когда англичанам катастрофически не хватало танков, для выбора американских машин для британской армии и приспособления британской бронетехники для производства в США.
Консультативный комитет национальной обороны отказался от производства английских боевых машин из-за отсутствия производственных мощностей, необходимых для реализации американской танкостроительной программы. Тогда Британская комиссия ограничилась только выбором M3. В октябре 1940 года англичане заключили контракт с "Болдуин", "Лима" и "Пульман" на производство M3. Эти танки, строившиеся и оплачивавшиеся британцами по первоначальному контракту, получили литые башни, радиостанции, установленные в корме башни, а не в корпусе, как в американском варианте. Башни были длиннее американских, стоявших на M3 за счет кормовой ниши и имели лючки для стрельбы из личного оружия.
Командирскую башенку убрали, да и сама башня была ниже, что уменьшило высоту танка. Эта модификация получила британское обозначение "Грант" (в честь американского генерала Улисса С. Гранта, командовавшего войсками северян в годы гражданской войны. Читайте также - "Танк М24 "Чаффи"), и все 200 заказанных машин с начала 1942 г. поставили 8-й Армии в Западной пустыне. Во время большого сражения у Газалы 27 мая 1940 г. 167 "Грантов" составили основную силу 4-й бронетанковой бригады. Первое время британская армия получала танки, превосходившие по огневой мощи все германские, имевшие 75-мм пушку, способных стрелять бронебойными и фугасными снарядами. M3 "Грант" значительно подняли моральный дух британских танкистов, помогли повернуть колесо Фортуны в пользу британских сил, кроме того, под их впечатлением в Великобритании началась разработка пушки "двойного назначения" для британских машин.
11 марта 1941 г. был утвержден закон о ленд-лизе. В Великобританию стали поставлять и стандартные средние танки M3, которые получили обозначение "Ли" (еще один пример британского юмора - во время гражданской войны генерал Роберт Э. Ли
был главнокомандующим армий южан).
К июню 1942 г. 8-я Армия в Египте получила еще 250 M3 , и к началу сражения под Эль-Аламейном в октябре 1942 г. было поставлено около 600 этих машин. С июня 1942 г. в ремонтном парке возле Каира американский персонал переучивал британские экипажи на средние танки M3 (позднее - М4).
Небольшое количество M3 доставили в Великобританию для обучения и использования в качестве специальных машин, но основная часть в британской армии применялась на Ближнем Востоке.
Когда М4 сменили M3, последние перебросили в Бирму британским частям, оснащенным тогда "Матильдами", "Стюартами", и "Валентайнами". Часть их передали Австралии.
Модификации
Тактико-технические характеристики
| Боевая масса | |
| Размеры: | |
| длина |
5640 мм |
| ширина |
2720 мм |
| высота | 3125 мм |
| Экипаж |
США вступили в Первую мировую войну лишь в самом ее конце, что дало им множество различных выгод. Но американские военные считали, что война продолжится до 1919 года, а отсюда следовал логичный вывод, что для победы им будут нужны танки: как тяжелые танки прорыва, так и совсем легкие – "кавалерийские". Первому требованию соответствовали британские машины Мк, а вот вторым – легкие французские танки FT-17. На их-то основе американские инженеры (вместе с английскими) и разработали, а затем и выпустили танк Mk VIII – по сути дела, венец тяжелого танкостроения периода Первой мировой войны, а затем и совсем легкий и миниатюрный двухместный танк "Ford М 1918", известный в России как "Форд-З-х тонный". И тот, и другой конструкторы создавали, учитывая, как собственный боевой опыт, так и опыт англичан и французов. Зная возможности своей промышленности, американцы не церемонились: заказали сразу 1500 танков Mk VIII, названных "Liberti" (Свобода) или "Internatiоnаl" (Международный), поскольку танк этот создавался сразу на двух континентах, и целую армаду из 15 000 танков "Ford М 1918". Но ко времени подписания перемирия успели сделать лишь один танк Mk VIII и всего 15 машин "Ford М 1918". После этого их производство прекратилось, и почему - понятно.
Танк М3 работы ныне покойного Вячеслава Веревочкина. Жил такой у нас в России человек, дома, своими руками создавал танки «на ходу» и с качеством, которое вы видите на этом фото. Но… люди на планете Земля, к сожалению, умирают. Хотя с другой стороны остается то, что создано их руками.
Генерал Роккенбак предпринял попытку реорганизовать танковые части армии США таким образом, чтобы они стали самостоятельным родом войск. Его предложения были поддержаны такими боевыми командирами, как Джордж Паттон, Серено Бретт и Дуайт Эйзенхауэр. Но… майоры они и есть майоры. Слушать их тогда никто не стал. Более того, в 1920 году Конгрессом США был принят важный документ – Акт о национальной обороне, по которому создавать танковые части в качестве отдельного рода войск было запрещено. Ну, а те танковые части, что уже имелись, передавались в пехоту.
Тем не менее, новые машины разрабатывались, строились и испытывались. Например, в 1930 году появился опытный танк Т2. При весе в 15 т., что соответствовало выданному военными заданию, на него поставили мощный авиационный мотор "Liberti" в 312 л.с. Вооружался этот танк следующим образом: 47-мм пушка и крупнокалиберный пулемет в корпусе, а в башне была установлена 37-мм пушка и еще один спаренный с ней пулемет винтовочного калибра. Особенностью танка был мотор спереди и «дверь» в корпусе сзади, как и у англичан на танке "Vickers Medium Mk I", так что забираться в этот танк было очень удобно.
Танк Т2.
Действительно, внешне он был очень похож именно на английский средний 12-тонный танк "Vickers Medium Mk I", да собственно его и выбрали на роль перспективного прототипа будущего среднего танка США. Построенные танки отправились в смешанную механизированную часть в форт Эустис в Вирджинии. Это экспериментальное подразделение состояло из военных автомобилей, конницы и артиллерии на механической тяге. Затем была создана еще одна танковая часть в форте Нокс в штате Кентукки. Но реальных результатов все эти эксперименты не дали.
Весь ранний американский танковый парк.
Тогда в США работал талантливый конструктор броневых машин Джон Уолтер Кристи, "эксцентрик" - как его прозвали американские военные, человек при всех своих талантах, а может быть, как раз и благодаря им, весьма неуживчивый и крайне увлекающийся. Он предложил Департаменту вооружений ряд образцов своих колесно-гусеничных танков и самоходных пушек. Армейские офицеры, отличающиеся своей традиционной недоверчивостью, приобрели у него только пять танков для участия в войсковых испытаниях, но после них его машины отвергли. Хотя конструкции Кристи в других странах нашли свою вторую жизнь! Его идеями воспользовались в Англии, СССР и Польше. Как известно, именно в СССР произвели около 10 тысяч колесно-гусеничных танков разных модификаций, начиная с БТ-2 и заканчивая дизельным БТ-7М, в основу которых была положена конструкция танков Кристи. Ведь даже на легендарных Т-34 стояла его подвеска. И она же использовалась на всех британских крейсерских танках, включая "Ковенантер", "Крусейдер", "Сентор", "Кромвель" и "Комету".
"Ford М. 1918". Вид спереди.
Вот так, в долгих поисках, 30-е годы и прошли. Было построено целое семейство средних танков ТЗ, Т4, Т5 и также их модификации, но в серию ни одна из этих машин так и не пошла.
Проекции "Ford М. 1918".
Вот эта фотография дает наглядный пример того, как тесно было в этом танке.
Но вот наступило 1 сентября 1939 года и танковые клинья Вермахта за какие-то 18 суток насквозь прошли Польшу и встретились с такими же танковыми клиньями РККА, вошедшей в Западную Украину и Белоруссию, с другой стороны. Да и дальнейшая война в Европе, которая закончилась стремительным разгромом французской армии и катастрофой под Дюнкерком, наглядно показала США, что война стоит на пороге, и что отсидеться за океаном не удастся. Значит, и воевать придется всерьез. А как можно воевать, не имея современных танков?
"Ford М. 1918" в музее генерала Паттона.
Ведущее колесо.
И тут разом все американские военные и сенаторы прозрели и увидели, что их страна очень сильно отстает в развитии своих танковых войск. Собственно, их просто нет. Вот даже как! И потому реакция на это последовала весьма быстро. Уже в июле 1940 года генерал Джордж Маршалл и генерал Стафф отдали приказ генералу Эдну Р. Чаффи все бронетанковые подразделения вывести из состава пехотных и кавалерийских соединений и в кратчайший срок сформировать сразу две танковые дивизии совместно с батальонами поддержки. 30 июня 1940 года принимается Национальная программа по развитию армии, а уже 10 июля генералом Чаффи было начато формирование новых бронетанковых частей. Все выпущенные танки поступали ему и никому больше. Для вооружения новых дивизий планировалось выпустить сразу 1000 танков, при этом выпуск должен был составлять по 10 машин за сутки.
Танк Кристи модели 1921 года на испытаниях.
Был срочно принят средний танк М2А1 образца 1939 года, представлявший собой усовершенствованный вариант танка М2. Машина была спроектирована Рок-Айлендским арсеналом и представляла собой дальнейшее развитие все того же опытного танка Т5. При весе в 17,2 т М2 имел броневую защиту толщиной в один дюйм (25,4 мм), вооружался 37-мм орудием М6 и семь (и еще один запасной) 7,62-мм пулеметами "Browning" М1919 А4, расположенными по всему периметру корпуса, а также в башне. Двигатель "Wright Continental R-975" имел девять цилиндров и мощность в 350 л.с., что давало танку скорость в 26 миль/час (или 42 км/час). М2А1 получил броню толщиной 32 мм – по сути, как у германских танков, башню большего размера и двигатель в 400 л.с. Вес увеличился, но скорость осталась прежней. Тем не менее, все эти ухищрения ни к каким особо положительным результатам не привели: танки оставались старомодными, имели высокие прямые борта и были не слишком-то хорошо вооружены для машин своего класса, поскольку для армии уже производились легкие танки М2 с точно такой же 37-мм пушкой и достаточно мощным пулеметным вооружением.

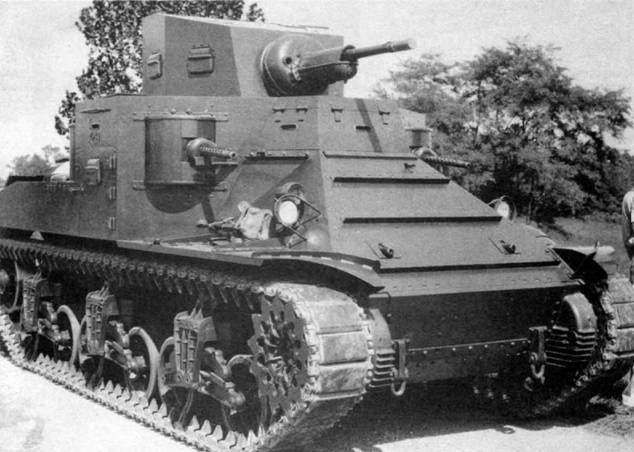

Средний танк М2. Интересно, что танк имел экипаж из 7 человек: водителя, командира-наводчика, заряжающего и 4 пулеметчиков. Более того, на танке крепилось две треноги для пулеметов - снять, установить и вести огонь с земли и имелось два люка на крыше спонсона и два шкворня для пулеметов и зенитной стрельбы! Танк имел семь пулеметов! Рекордное количество для однобашенного танка. Прямо по курсу огонь могли вести одновременно пять!
В июне 1940 года генерал-лейтенант Вильям Надсен, создавший компанию "General Motors Corporation” и К.Т. Келлер – президент корпорации "Chrysler", по совместительству руководивший национальной программой по обороне, договорились, что М2А1 на своих предприятиях они выпускать не будут, так как это требует полной перестройки всего производства. Они решили, что куда больше заработают на производстве автомобилей для армии. Заказ же на танки они решили передать двум концернам: "American Locomotive company" и "Baldvin". Но тут совершенно неожиданно Конгресс выделил под их производство 21 млн. долларов, включая финансирование и строительство нового танкового завода. Тогда К.Т. Келлер поспешил заверить генерала Вессона, начальника артиллерии армии США, что его корпорация готова выпускать любые танки. Договорились, что за 18 месяцев будет произведен 1741 танк. Таким образом, "Chrysler" получил всего 4,5 месяца на то, чтобы перестроить свое производство и на представление проекта строительства независимого от прочих поставщиков арсенала.
Дальше дело обстояло так: в Рок-Айленде построили две опытных машины М2А1 (отличавшихся от базовой модели наклонной броней башни), и генерал Вессон позволил инженерам фирмы "Chrysler” изучать их, что и было сделано. И не просто сделано: инженеры сделали все, что требовалось, чтобы эти танки их фирма могла выпускать! Уже 17 июля 1940 года М2А1 производства концерна "Chrysler” оценили в 33,5 тыс. долларов. Эту цену артиллерийский комитет принял в качестве "плавающей". Затем за месяц контракт был тщательно проработан и уже 15 августа подписан. 1000 танков М2А1 фирма должна была передать армии США к началу августа 1940 года, а их производство должно было начаться не позднее сентября следующего 1941 года. Этот срок обозначил сам концерн "Chrysler", посчитав один месяц вполне достаточным сроком, чтобы подготовиться к выпуску новой продукции.
Сначала "Chrysler" сделал два деревянных макета М2А1 по чертежам, которые были получены из Рок-Айленда. Но уже 28 августа 1940 года старый заказ на 1000 танков М2А1 армия аннулировала, несмотря на то, что 18 штук все-таки сделать успели. Часть этих танков отправили… в Западную Сахару. Найти информацию об их участии в боевых действиях не удалось. Известно, что в 1941 году один из танков получил вместо орудия огнемет, а бак с горючей смесью установили на него в корме. Машине присвоили индекс М2Е2, но она опытным образцом так и осталась.
Абердинский полигон. Танк М2 средний.
В это время закончилась дискуссия о возможности вооружения танка М2А1 75-мм пушкой (что, кстати, было предусмотрено еще в проекте танка Т5Е2), и по ее результатам как раз и был создан совершенно новый и "внеплановый" танк. Проектный отдел Абердинского полигона подготовил всю необходимую проектную документацию всего лишь за три месяца. Танку дали обозначение М3 и имя собственное – "General Lee", в честь генерала Роберта Эдуарда Ли (1807-1870 гг.), который во время Гражданской войны Севера и Юга 1861-1865 гг. в США был главнокомандующим армии южан.
Абердинский полигон. Танк М3 "General Lee".
Создатели танка М3 поставили 75-мм орудие в бортовой спонсон в правой части корпуса, как на французском танке "Шнейдер" Первой мировой войны. Это было самое простое решение, поскольку установка была наподобие корабельных орудий, станки к которым были хорошо отработаны. Кроме того, 76-мм орудие, установленное в танке, отличалось большой мощностью, и конструкторы не были уверены, будет ли оно хорошо работать в башне. В этом проявилась определенная доля неуверенности американских конструкторов и в своих силах, но вдобавок еще и нежелание отказаться от привычных взглядов на танки, как на подвижные доты, которые должны были вести огонь, стоя неподвижно. Наверху установили литую вращающуюся башню, сдвинув ее влево, а в ней установили 37-мм орудие, спарив его с пулеметом. Маленькая башенка сверху также получила пулемет, который командир танка мог использовать как для самообороны от пехоты, так и для стрельбы по самолетам.
(Продолжение следует…)
Действительно, остается только позавидовать, с какой скоростью американцы разработали проект и запустили в массовое производство танк М3. Судя по всему, в истории бронетанковых войск такого еще не было. Но тут еще на руку американцам сыграло строительство в Мичигане (Центр Лайн) Детройтского танкового арсенала. Его производство было оптимизировано для массового производства легких танков. Американская артиллерийско-техническая служба осенью 1939 года планировала выдать контракт фирме Amеrican Car and foundry (которая была крупнейшей в области тяжелого машиностроения) на массовое производство легких танков М2А4. Но внезапное нападение немцев весной-летом 1940 года в Европе заставило пересмотреть свои планы относительно массового производства танков. Боевые действия в Европе показали, что британские танки имели слабую броню и не могли эффективно противостоять немцам из-за своего слабого пушечного вооружения. К тому же, американцы осознали, что средние танки им будут нужнее, чем легкие. В соответствии со старой программой, американцы хотели сделать всего 400 легких танков. С новыми требованиями, армии США требовалось создать 2 тыс.средних танков в течении 1,4 года. В таком количестве, которое требовала обстановка сложившаяся в мире к лету 1940 года, американская промышленность была не в состоянии. Это отмечал Уильям С.Надсен, который являлся президентом General Motors Company, в то же время, он являлся членом комиссии по национальной обороне США. Между прочим, Надсен считал, что американская танковая промышленность была полностью аналогична автомобильной, разница состояла лишь в бронировании. Но комитет АТС так не считал. По их мнению, нужно было развивать танковое производство, с использованием опыта конструкторов автомобильной промышленности. Заручившись согласием правительства Америки, Надсен начал расширять танковое производство. Так появился Детройтский танковый арсенал, еще в сентябре 1939 года на окраине Детройта зданию завода отвели 40 гектар земли, после строительства завода, это здание имело 152 метра в ширину и 420 метров в длину. Правительство США заключило 15 августа 1940 года с Chrysler контракт на создание 1000 средних танков M2A1. Примерно через месяц условия контракта были изменены, и вместо легких танков М2А1, стали делать средние танки М3. А между тем, события в Европе и во всем мире принимали крутой оборот. Правительство торопило танковых конструкторов к ускорению начала производства танков, так как парковый танк в Америке был достаточно малочисленным, необходимо было срочно вооружаться.
Параллельно с развитием танкового производства в Детройте, в специалисты Род-айлендского арсенала, вместе с конструкторами из Крайслера работали над созданием М3. И по ходу проектных работ, оборудовали серийное производство танков. В марте 1941 года, проект танка М3 был полностью готов. Также к этому времени, Детройтский танковый арсенал был полностью готов, и через полгода его производство вышло на полную проектную мощность. Гонка за вооружением подтолкнуло американскую АТС заключить контракт на производства танка М3 еще на двух американских предприятиях: «Болдуин Локомотив» (533 танка) и «Америкэн Локомотив» (875 танков). Кстати говоря, англичане внимательно следили за разработками танков в Америке, (опытные британские танкисты, которые участвовали в боевых действиях в Европе давали советы по конструкции танков) и в июне 1940 года разместили заказ на производство партии средних танков для своей армии.
В апреле 1941 года все фирмы (Крайслер, Америкэн Локомотив и Болдуин Локомотив), которые должны были массово производить танки М3, предоставили американской комиссии свои предсерийное танки, которые были одобрены на производство. В августе 1941 года все три фирмы-подрядчика начали массовое производство, которое продолжалось до конца 1942 года. К декабрю 1942 года было создано 6258 ед.танков серии М3. Для британцев танки М3 создавали американские фирмы «Пульман» (500 шт.) и «Прессд Стил» (500 шт.), контракт на постройку этих танков был заключен в августе 1941 года.
Средний танк М3 "Ли/Грант". Американские танки времен Великой Отечественной войны.
В октябре 1941 года танк М3 признали «морально устаревшим», он всегда был временным решением и американцы этого не скрывали. Тем более, американские танковые конструкторы создали средний танк М4, который отвечал всем требованиям ведения современных боевых действий, самое главное, он имел башню с круговым обстрелом. В апреле 1943 года танки М3 были переведены в «замещающий стандарт», а потом в «ограниченный стандарт». Весной 1944 года танк М3 признали окончательно устаревшим.
Танк М3 был аналогичен по размерам с М2А1, у него стоял такой же двигатель «Райт» с воздушным охлаждением и ходовую часть со спиральными вертикальными пружинами. На танках последней серии в правом спонсоне была установлена 75-мм пушка М2, которая имела очень ограниченный угол вертикальной наводки. Сверху была установлена башня с 37-мм пушкой, которая имела круговой обстрел. Эта башня была смещена к левому борту танка. Максимальной толщиной брони танка была 56 мм. Спонсон и башня были литыми, корпус имел клепанную конструкцию (но были и изменения, о них можно прочесть в статье «Модификации танка М3»). Изначально танк М3 имел командирскую башенку и бортовой люк, в процессе производства эти элементы подвергались многочисленным изменениям.
Средний танк М3 "Ли/Грант". Американские танки времен Великой Отечественной войны.
Важным отличием американского среднего танка М3 от советских и немецких танков (да и танков всего мира) было то, что на их пушки устанавливали гироскопический стабилизатор. Это устройство позволяло стрелять танку прямо с ходу. Введение гироскопического стабилизатора для орудия пушки являлось стандартным для всех танков М3. Причем, гироскопы ставили на 75 –мм и 37-мм пушки. Обе пушки имели перископические прицелы. Башня с 37-мм пушкой имела механический и ручной привода. Вес танка М3 составлял 30 коротких американских тонн.
По конструкции танк представлял машину образца Первой мировой войны, оружие которого устанавливалось в спонсоне. Моторный отсек танка находился сзади, а трансмиссия спереди, под поворотным полом башни находилась коробка передач. Между трансмиссией и двигательным отделением находилось боевое отделение. Вся конструкция танка собиралась из плоских бронированных листов. Лобовая броня танка составляла 51 мм, бортовые и кормовые листы 38 мм, крыша корпуса имела 12,7 мм. Стенки башни были толщиной 57 мм, крыша башни – 22 мм. Танки М3, М3А4 и М3А5 имели корпуса собранные на заклепках, а модификации М3А2 и М3А3 собирались методом сварки к внутреннему каркасу. Был вариант и полностью литого корпуса, это М3А1. Но метод изготовления литого корпуса был слишком сложный, поэтому, сделали всего 300 танков М3А1. Все вооружение танка образовало как-бы пирамиду, снизу в спонсоне 75-мм пушка, над ней в башне 37-мм, и над ней башенка с пулеметом. Вся эта конструкция образовывала очень высокий силуэт танка, выше 3 метров, что делало его достаточно уязвимым для вражеских танков. Но были и плюсы в такой компоновке танка – просторное боевое отделение. До сих пор боевое отделение танка М3 считается самым удобным для танкистов. Для предотвращения попадания в экипаж мелких осколков брони, внутри корпус танка проклеивался губчатой резиной. Для быстрой посадки в танк, в пулеметной башне, сверху в корпусе и по бортам располагались двери. Минусом в этом решении было то, что прочность корпуса существенно снижалась. У всего экипажа танка было по индивидуальной смотровой щели и амбразуры, для ведения огня из личного оружия.
Средний танк М3 "Ли/Грант". Американские танки времен Великой Отечественной войны.
В качестве двигательной установке в танках M3, («Генерал Грант» и «Генерал Ли», и модификациях М3А и М3А2) выступал авиационный двигатель «Райт Континентал» Р975 ЕС2. Двигатель (340 л.с.) позволял разгонять танк до 26 миль/час. Дальность хода танка составляла 192 км. Существенным минусом этого двигателя являлась его высокая пожароопасноть, дизельное топливо в этом случае было лучше, так как имеет более высокую температуру возгорания. К тому же, мотор было сложно ремонтировать, так как цилиндры располагались снизу, но более удачных двигателей в Америке тогда не было. Весной 1941 года одна из фирм-подрядчиков «Болдуин» начала уставить на серийные танки М3 дизельные автомобильные моторы «Дженерал Моторз 6-71 6046» сразу по две штуки, мощностью 375 л.с. Максимальная скорость, дальность хода, мощность и экономичность танка сразу возрастали, хотя масса танка увеличивалась почти на 1,5 тонны (эти танки обозначались М3А3 и М3А5). В свою очередь фирма Крайслер стала ставить на свои серийные танки двигатели «Крайслер А57». Что повлекло за собой увеличение массы танка, увеличение задней части корпуса и увеличение длины траков танка. Хотя дальность хода и максимальная скорость сохранились. Англичане на поставленные им танки М3 ставили свои дизельные движки Guiberson, без изменения конструкции танка. Ходовая часть танка состояла из трех опорных тележек, которые состояли из коромысла, спиральных вертикальных пружин и двух обрезиненных катков, металлически-резиновой гусеницы (158 траков) и поддерживающих роликов.
Для того времени, танк М3 имел очень сильное вооружение в виде 75-мм пушки М2 (длина ствола2, 3 метра, УВН 14 град.). Помимо этой пушки, сверху в башне была установлена 37-мм пушка образца 1938 года. Обе пушки танка имели перископический оптический прицел. На танке предусматривались установка 4 пулеметов Браунинг 7,62-мм калибра (один в башенке, второй в Спарке с 37-мм пушкой, еще два стояли в лобовом листе перед водителем). Каждый из членов экипажа танка М3 имел на вооружении автомат «Томсон». Боезапас танка М3 был следующий: 65 выстрелов (75-мм пушка), 126 выстрелов (37-мм пушка) и 4000 7,62-мм патронов для пулеметов.
Как известно, танк М3 «Генерал Ли/Грант» был создан для того, чтобы эффективно противостоять любому немецкому танку и танкам союзникам (Италия/Япония). По боевым и тактическим свойствам этот танк мог на равных сражаться с любыми вражескими танками того времени. Кроме того, 37-мм пушка могла вести огонь по низколетящим целям, что делало его, как хорошее средство ПВО. В странах Юго-Восточной Азии большие размеры танка М3 оказывали сильное психологическое воздействие на пехоту противника.
Средний танк М3 "Ли/Грант". Американские танки времен Великой Отечественной войны.
Первое боевое применение танки М3 «Генерал Ли/Грант» должны были получить на побережье Ла-Манша, где англичане ожидали высадку немцев. Танки М3 были в качестве стратегического резерва и их присутствие на острове было строго засекреченным. Но как мы знаем, немецкого морского десанта так и не последовало. Настоящее боевое крещение эти танки в количестве 167 единиц, получили в Северной Африке в 8 британской армии в боях с немецкими соединениями Эрвина Роммеля. В этих боях танки М3 «Генерал Ли/Грант» превосходно показали себя, так как 50-мм и 37-мм снаряды не могли пробить их броню. А танки М3 могли уничтожать все немецкие танки с дальних дистанций. Для борьбы с новыми американскими танками Роммель использовал САУ Мардер-3 и 88-мм зенитные орудия. Благодаря тактике и численному превосходству немецко-итальянские войска все же разгромили 8 Британскую армию. В начале лета американцы принимают решение о переправке в Египет 100 САУ «Прист», 300 танков М4 Генерал Шерман, артиллерии, авиации и живой силы. Кстати говоря, британцы называли танки М3 «Генерал Грант» - «последней египетской надеждой».
Следующим боевым применением танков М3 стала высадка союзников в Нормандии и на юге Франции. Эти танки были в польских и французских дивизиях (которые воевали в составе американской армии), тогда как американцы были вооружены более современными танками. Для обороны Индии было сведено несколько бронетанковых частей, в состав которых входили танки М3 «Генерал Ли/Грант». В 1943 году эти танки участвовали при боях в джунглях Бирмы, где показал себя с хорошей стороны, так как японские танки были слишком слабо вооружены, да и японская артиллерия не могла остановить их. Для борьбы против этих танков японцы переделывали истребители Ки-44 в штурмовики, вооруженные двумя 40-мм пушками (62-й авиаполк ВВС Японии). В Россию по программе Ленд-лиза танки М3 «Генерал Ли/Грант» тоже поставлялись, но русские танкисты были недовольны ими. Тем более, немцы начали выпускать танки Т-III и САУ Стуг-II с более мощными пушками, которые с легкостью расправлялись с М3. Именно по причине плохих ходовых качеств, слабого двигателя, малой маневренности, высокого силуэта, который не скрывал танк и высокой чувствительности двигателя к плохой смазке и топливу, русские танкисты никогда хорошо не отзывались о нем. У наших танкистов танк М3 «Генерал Ли/Грант» получил прозвище «братская могила для шестерых». Всего в Россию американцами было поставлено 300 единиц танков М3 с бензиновыми и дизельными двигателями. Танки М3 воевали в СССР на Северном Кавказе, рядом со Сталинградом и в районе Харькова. В военно-морских баталиях как ни странно, танки М3 «Генерал Ли/Грант» участвовали, при отражении атак с воздуха на конвои PQ, ведя огонь из своих 37-мм пушек.
На базе танка М3 создавали большое количество модификаций и инженерных машин.
Производство танков М3
Германский блитцкриг во Франции позволил американским генералам более-менее трезво оценить удручающее состояние своих танковых сил. Можно было констатировать, что на то время в Америке танковых сил практически не было, тактика применения немногих устаревших танков являлась архаичной, танкостроение прозябало на примитивном уровне, а конструкторская мысль не могла предложить ни одного достойного проекта среднего танка. Долгая экономия американского Конгресса на своей армии и политика изоляционизма приносили свои мрачные плоды. Чтобы срочно исправить опасное положение 30 июня 1940 была принята Американская Национальная Программа Вооружений, в которой в частности говорилось про необходимость выпустить 2000 средних танков в ближайшие 18 месяцев. К концу 1940 по плану полагалось выпускать 14,5 танков в день (8 машин для американских заказчиков и 6,5 для английских). Следующим важным этапом было учреждение в апреле 1941 Объединённого Комитета Танкового Планирования, который поднял норму выпуска до 1000 танков в месяц, а к июлю уже подумывали про 2000 машин. После встречи премьера Черчилля, президента Рузвельта и лорда Бивербрука запланированные цифры подскочили до 25,000 средних танков в 1942 и 45,000 танков в 1943. Впрочем, танковое реформаторство в Америке сходу упёрлось в отсутствие среднего танка, который следовало бы производить.
Вообще-то в США имелся новый средний танк, М2, стандартизированный в августе 1939. Однако, к тому времени, когда танк М2 был готов к запуску в серийное производство его 37мм пушка, считалась уже непозволительно слабой для машины своего класса. 5 июня 1940 Командующий Пехотными войсками Армии США выразил желание, чтобы средние танки вооружались теперь 75мм орудиями. Поэтому, в качестве временной меры, с ноября 1939 по август 1940 выпустили всего лишь 92 танка М2А1, которые тут же распределили между учебными и исследовательскими центрами. Слишком очевидной была слабость М2А1, который устарел не успев появиться.
13 июня 1940 Артиллерийский Департамент обнародовал новые требования для среднего танка. 11 июля 1940 танк был стандартизирован, как Medium Tank M3 (средний танк М3). Острая необходимость в танках заставила американцев стандартизировать и выдать заказ для производства задолго до появления готового дизайна машины.
Чтобы окончательно определить характеристики будущего среднего танка Командующий Танковыми Войсками генерал Чэффи 26 августа 1940 провёл на Абердинском полигоне встречу с представителями Артиллерийского Департамента и производственниками, входившими в Танковый Комитет. К слову Танковые Войска были учреждены всего полтора месяца назад, 10 июля 1940. В качестве возможного образца участникам встречи продемонстрировали деревянный макет корпуса танка с короткоствольным 75мм орудием Т6 в правом спонсоне. Это была переделка крайне неудачного зенитного орудия с низкой начальной скоростью снаряда. Адаптированное для танка оно получило обозначение Т7, но в сравнении со слабой 37мм пушкой танка М2А1 являлось заметным прогрессом. В ходе консультаций было окончательно принято решение, что современный средний танк должен вооружаться 75мм орудием. Катастрофическая ситуация с танками требовала быстрых решений, однако башни способной принять 75мм пушку у конструкторов не имелось. Исключительно ради выигрыша во времени американские военные согласились на не очень хороший вариант - установить 75мм орудие в спонсон танка, созданного на основе М2А1. Причём одним из главных требований нового проекта являлось максимальное техническое сходство новой машины с М2А1. Военные считали, что такая машина продержится в войсках не долго и послужит временной мерой до появления танка с 75мм пушкой в полноповоротной башне. По мнению военных предстояло выпустить около 360 танков М3, до того времени, когда конструкторы сумеют разработать новую башню. После этого производство М3 предполагалось приостановлено и перестроить для выпуска танка с 75мм орудием в башне. Все сошлись на этом решении.
Разработка новой машины была начата конструкторами из Абердина. Основой для проекта послужил прототип T5E2, который в свою очередь являлся прототипом T5 Phase III, переделанным в марте-мае 1939 в самоходное орудие с 75мм гаубицей М1А1 в правой передней части корпуса. Новый танк имел одинаковые с М2 подвеску и радиальный двигатель Wright R975 EC2, 400 л.с., но более широкий и длинный корпус. Катанную гомогенную броню нового танка М3 слегка увеличили и посадили на заклёпки, унаследованные от М2. Спонсон, башня и командирская башенка - литые. Внутри боевое отделение обклеивалось пористой резиной для защиты экипажа от мелких вторичных осколков и брызг окалины, которые могли возникнуть, когда снаряд не пробивал броню танка.
Двигатель находился сзади, а трансмиссия с синхронизатором и дифференциал спереди, под защитой трехсоставной бронекрышки, которая соединялась и крепилась к корпусу болтами. Трансмиссия находилось прямо под местом водителя, и соединялась с двигателем карданным валом. Под валом шли тяги управления двигателем. Коробка передачь Synchromesh имела 5 передних передачт и 1 заднюю, при следующих передаточных числах:
1-я передача - 7.56:1
2-я передача - 3.11:1
3-я передача - 1.78:1
4-я передача - 1.11:1
5-я передача - 0.73:1
задняя - 5.65:1
Ходовая часть состояли из трёх опорных тележек на борт и резино-металлической гусеницы. В тележке было два опорных обрезиненных катка на коромысле, которое крепилось к вертикальной пружине в сварной раме. Сверху на раме имелся ролик, поддерживавший гусеницу. Ведущие колёса с 13 зубьями находились спереди.
Электрическая система - 24 вольта постоянного напряжения. Имелось два генератора. Основной генератор работал за счёт отбора мощности от главного двигателя и обеспечивал 24 вольта, 50 ампер. Запасной генератор работал от запасного двигателя, производя 30 вольт, 50 ампер. Кроме того имелось две электробатареи по 12 вольт.
Слева от спонсона размещалась радиостанция SCR 508, а в командирских танках - радиостанция SCR 506 справа от спонсона, причём на ранних комдирских машинах могла стоять SCR 245. Для переговоров внутри танка использовался интерфонн на 5 станций с наушнкиами для каждого члена экипажа.
На случай пожара танк оснащался двумя стационарными 10-фунтовыми огнетушителями с двуокисью углерода и двумя переносными 4-фунтовыми огнетушителями.
Первый пилот М3 вооружался 75мм орудием Т7 длиной 84 дюйма, которое являлось модификацией 75мм орудия Т6. Т7 имело вертикальный полуавтоматический затвор и могло стрелять боеприпасами от заимствованного американцами французского орудия времён 1МВ - М1897. Начальная скорость снаряда Т7 достигала 1850 футов в секунду. Т7 стандартизировали, как 75мм орудие М2. Для баланса в передний части ствола М2 находился противовес, причём с самого начала планировалось заменить в будущем М2 на более длинное орудие, поэтому противовес добавили не к лафету, а именно к стволу. Позднее орудие М2 заменили на более длинное Т8, стандартизированное, как М3.
Литая башня размещалась слева сзади боевого отделения. Она вооружалась 37мм пушкой М6 и спаренным пулёмётом.30cal M1919A4. Башня имела ручно и гидравлический поворотный привод и делала полный поворот за 20 секунд. В начале серийного производства не всегда хватало пушек М6, поэтому вместо них иногда ставились 37мм М5. В командирской башенке имелся ещё один пулемёт.30cal. Оба танковых орудия - 37мм и 75мм оснащались гиростабилизатором в вертикальной плоскости. Кроме того, в гласисе устанавливались два жёстко закреплённых пулемёта.30cal, которыми управлял водитель. Боекомплект 75мм орудия составлял 65 выстрелов, 37мм пушки - 126 выстрелов, 4000 патронов для пулемётов, 20 магазинов для автоматов, 6 ручных гранат, 8 дымовых гранат, 12 сигнальных ракет.
Сначала экипаж насчитывал 7 человек: водитель - впереди, посередине боевого отделения; радист - слева и немного сзади водителя; наводчик 75мм орудия - справа; заряжающий - справа от наводчика; командир - в башенке, сзади; наводчик - внизу башни, слева; заряжающий - внизу, справа.
Экипаж мог забираться внутрь и покидать машину через две боковые двери (по одной на борт), люк сверху за 75мм орудием в спонсоне и через люк в командирской башенке.
Все танкисты имели хороший обзор: люк и смотровые отверстия водителя, 2 смотровые щели в командирской башенке, 2 перископа. В танке было 4 пистолетных амбразуры: одна возле водителя, по одной на каждой двери, одна сзади и одна слева башни.
Вес машины составил около 31 тонны.
Следует отметить, что создание приемлемого проекта среднего танка было только частью решения огромной проблемы налаживания массового танкостроения. Начало 2МВ Америка встретила не только без нормального среднего танка, но и без производственных мощностей способных его выпускать в больших количествах. В то время за выпуск американских танков отвечало одно-единственное маломощное государственное предприятие - Rock Island Arsenal. Естественно, что на него всерьёз рассчитывать не приходилось, поэтому требовалось срочно реформировать производственный потенциал страны. Ответственным за координацию американской промышленности и оборонных нужд являлся Вильям С. Кнудсен, член Консультативного Комитета по Национальной Обороны и президент Дженерал Моторс Корпорэйшн. Для наращивания производства было необходимо привлечь частных подрядчиков, однако здесь возникли серьёзные разногласия. Артиллерийский Департамент считал, что основные контракты должны получить предприятия тяжёлого машиностроения, которые до этого специализировались на выпуске локомотивов, крупных подъёмных кранов. Однако Кнудсен придерживался прямо противоположного взгляда. Он был убежден, что хотя предприятия тяжёлого машиностроения обладают достаточным потенциалом, специфика их производства заключается в сравнительно долгом и малосерийном выпуске изделий. В то же время недавно появившиеся Танковые Войска требовали срочных массовых поставок бронетехники. Исходя из этого, Кнудсен настаивал, что танкостроением должны заняться автомобилестроительные компании, которые привыкли выпускать продукцию быстро и массово. Он выдвинул предложение срочно построить в Мичигане специализированный танковый завод из расчета, что половину расходов берёт на себя Крайслер, а вторую половину - государство. Арсеналом должно было владеть государство, а управление им осу3ществлять Крайслер. Эта идея нашла понимание у властей и у президента корпорации Крайслер - Келлера. 15 августа 1940 Крайслер получил контракт на 1000 средних танков М2А1. В сентябре 1940 в городе Уоррен, к северу, недалеко от Детройта, на участке 100 кв.акров началось строительство нового завода. Первоначально здание имело площадь 1,380х500 футов и было спроектировано архитектором Альбертом Канном в стиле Модерн.
Тем временем Артиллерийский Департамент заключил контракты с двумя крупнейшими предприятиями тяжёлого машиностроения - American Locomotive Company на 685 танков и Baldwin Locomotive Company на 535 танков. Rock Island Arsenal постоянно обменивался с ними информацией, чтобы подрядчики могли сразу запустить производство, когда дизайн танка будет готов.
В ходе проектных работ над будущим танком М3, Rock Island Arsenal тесно сотрудничал с Крайслером, чтобы оборудование строящегося завода соответствовало технологии будущего танка. Кроме того, Rock Island Arsenal постоянно консультировался с другими подрядчиками. Кроме того, в июне 1940 в США прибыла Британская Танковая Комиссия во главе с Майклом Дивором. Англичане, потеряв значительную часть своих танковых сил во Франции были весьма заинтересованы в приобретении американских танков и охотно делились с разработчиками М3 своим боевым опытом.
В феврале 1941 проект танка был в целом готов, а завод в Мичигане почти достроен.
13 марта 1941 Rock Island Arsenal закончил первый пилот будущего танка, а 21 марта прототип доставили на Абердинский полигон. В апреле 1941 три фирмы-подрядчики закончили свои шаблонные пилоты танка М3 и они постепенно прибывали на полигон. В августе 1941 из Абердина один прототип отправили Танковым Войскам в Форт Бенинг и ещё два передали британцам. В Англию танки отгрузили 20 сентября 1941 по Лэнд Лизу. Примечательно, что в то время многие танки М3 поставляемые в Танковые Войска не имели 75мм орудий.
На основании отзывов англичан и своих военных в конструкции танка выявили ряд серьёзных недостатков.
Гидравлика Hycon в рулевой системе оказалась слишком ненадёжной. Первые М3 оснащались гидравлической системой Hycon, но уже 26 августа 1942 Detroit Tank Arsenal перешёл на полностью механическую схему. В феврале 1942 Артиллерийский Департамент рекомендовал всем производителям перейти на с гидравлики на механический вариант.
Испытания в Абердине констатировали сильную загазованность боевого отделения моноксидом углерода, при стрельбе с закрытыми люками. Чтобы решить проблему в танке установили новые вентиляторы: на крыше башни, на крыше слева от водителя, в люке над 75мм орудием. Вскоре вентилятор в люке над 75мм пушкой для удобства перенесли за люк.
Ещё одним недостатком являлась слабая подвеска VSS заимствованная у танка М2. Чтобы подвеска быстро не портилась, в ней усилили пружины. Поддерживающий ролик перенесли назад.
Баллистические тесты показали, что обе пушки могут быть заклинены вражеским огнём из стрелкового оружия. Конструкторы разработали дополнительные защитные щитки, которые впрочем, редко устанавливались.
Обнаружилось, что боковые двери слишком уязвимы обстрелу не только бронебойными, но и фугасными снарядами. Специалисты из Абердина рекомендовали убрать двери и проделать в полу эвакуационный люк. Люк в полу в правой задней части боевого отделения появился на поздних моделях танкв.
Зато силовой привод поворота башни и гиростабилизатор в вертикальной плоскости показали себя с самой лучшей стороны. При движении танка зигзагами на скорости 10 миль в час наводчик легко захватывал цели на расстоянии 200-700 ярдов в любом направлении. По итогам тестов Артиллерийский Департамент в июне 1941 рекомендовал стандартизировать стабилизаторы для 75мм и 37мм орудий. К ноябрю 1941 Detroit Tank Arsenal начал устанавливать стабилизаторы на серийных машинах, а уже с января это новшество должно было устанавливаться всем производителями М3.
На моторном отделении, по бокам поставили по ящику. Радиста убрали из экипажа, а его обязанности передали водителю. В июне 1942 Артиллерийский Комитет посоветовал отказаться от обоих неподвижных курсовых пулемётов водителя; двух пулемётных станков и одного из двух пистолетов-пулемётов.45cal. Конструторвы согласились убрать только один курсовой пулемёт и один пулемётный станок. Позднее, во время серийного выпуска устранили на левой стороне пистолетные бойницы, но справа оставили.
Со временем у танкистов накопилось недовольство тем, что перископический прицел не обеспечивал достаточной меткости 75мм орудия. Вместо перископа поставили телескопический прицел.
К августу 1941, наконец, начался полномасштабный серийный выпуск танков М3 на трёх предприятиях. Rock Island Arsenal в выпуске М3 не участвовал. 28 августа 1940 производство среднего танка М2А1, предшественника М3 было окончательно свёрнуто.
Chrysler выпустил 3352 танков,
American Locomotive Company - 685,
Baldwin Locomotive Company - 1220,
Pressed Steel Car Company - 501
Pulman Standard Car Company - 500
Средняя стоимость танка серии М3 составляла 55,244 доллара.
| танки М3, прошедшие приёмную комиссию | |||
| машина | всего приянто | первая приёмка | последняя приёмка |
| средний танк М3 | 4.924 | декабрь 1940 | август 1941 |
| средний танк М3А1 | 300 | июнь 1941 | август 1942 |
| средний танк М3А2 | 12 | январь 1942 | июль 1942 |
| средний танк М3А3 | 322 | март 1942 | март 1942 |
| средний танк М3А4 | 109 | июнь 1942 | август 1942 |
| средний танк М3А5 | 591 | январь 1942 | декабрь 1942 |
| включая конверсии | |||
Британцы, закупавшие танки серии М3 дали ему два названия в зависимости от британской или английской модификации машины:
М3 Грант (M3 Grant) для британской модификации
М3 Ли (M3 Lee) - для американской версии.
В октябре 1941 в США стандартизировали новый средний танк М4, а М3 стал - "substituted standard" (заменённый стандарт). В апреле 1943 М3 был уже "limited standard" (ограниченный стандарт), а ещё через год, в апреле 1944 М3 признали устаревшим.
| 75mm Guns M2, M3 и М6 75мм пушки М2, М3 и М6 |
||
| размещение | средний танк серии М3, на лафете М1 (орудия М2 и М3); |
|
| длина каморы (без нарезов) | 36.576 см | |
| длина нарезной части | 176.784 см (орудие М2), 244.348 см (М3 и М6) | |
| длина каморы (до края снаряда) | 32.9184 см (АРС М61), 29.21 см (НЕ М48) | |
| длина канала | орудие М2: 180.34 см (АРС М61), 184.15 см (НЕ М48); орудие М3: 248.0818 см (АРС М61), 251.714 см (НЕ М48) |
|
| длина ствола | 213.36 см, 28.5 калибра (М2); 281.0002 см, 37.5 калибра (М3 и М6) | |
| длина отката затвора | 19.685 см (орудия М2 и М3), 14.605 см (орудие М6) | |
| длина от среза ствола до задней части затвора | 233.045 см, 31.1 калибра (орудие М2) 300.6852 см, 40.1 калибра (орудие М3) 295.6052 см, 39.4 калибра (орудие М6) |
|
| дополнительная длина, с дульным тормозом и пр. | нет | |
| общая длина | 233.045 см (М2), 300.6852 см (М3), 295.6052 см (М6) | |
| диаметр канала | 7.493 см | |
| объём каморы | 88.05 куб. дюймов (АРС М61), 80.57 куб.дюймов (НЕ М48) | |
| общий вес | 355.162826 кг (М2) 405.057986 кг (М3) 185.972872 кг (М6) |
|
| тип затвора | Полуавтоматический. Орудие установлено так, что затвор открывается вертикально на лафете М1 и горизонтально на лафетах М34, М34А1 и М64 | |
| нарезы | 24 нарезов, правосторонние, 1 оборот/25.59 калибров (наклон 7 градусов) | |
| боеприпасы | унитарные | |
| запал | ударного типа | |
| вес всего боеприпаса | 9.03556001 кг HVAP T45 Shot (APCR-T* ) 6.16885623 кг AP M72 Shot (AP-T) 8.52753656 кг HE M48 Shell (HE), Supercharge 8.87226676 кг HE M48 Shell (HE), Normal 8.52753656 кг HC B1 M89 Shell, Smoke 4.458813 кг |
|
| вес снаряда | APC M61 Projectile (APCBC/HE-T) 6.78574186 кг HVAP T45 Shot (APCR-T* ) 3.81017591 кг AP M72 Shot (AP-T) 6.32307764 кг HE M48 Shell (HE) 6.66780784 кг HC B1 M89 Shell, Smoke 6.61 кг |
|
| наибольшее давление пороховых газов | 38.000 фунтов на квадратный дюйм | |
| наибольшая скорострельность | 20 выстрелов/мин | |
| начальная скорость | APC M61 Projectile (APCBC/HE-T) 588.264 м/с (орудие М2), 618.744 м/с (орудия М3 и М6) HVAP T45 Shot (APCR-T*
) AP M72 Shot (AP-T)
HE M48 Shell (HE), Normal HC B1 M89 Shell, Smoke |
|
| дульная энергия снаряда | APC M61 Projectile (APCBC/HE-T) 387 ft-tons (орудие М2), 427 ft-tons (орудие М3 и М6) HVAP T45 Shot (APCR-T*
) AP M72 Shot (AP-T) HE M48 Shell (HE), Supercharge HE M48 Shell (HE), Normal |
|
| далность стрельбы (не зависимо от лафета) |
APC M61 Projectile (APCBC/HE-T) 12 435.84 м (орудие М2), 12 801.6 м (орудие М3 и М6) AP M72 Shot (AP-T) HE M48 Shell (HE), Supercharge HE M48 Shell (HE), Normal HC B1 M89 Shell, Smoke |
|
| * - только эксперименталный | ||
| тип снаряда | начальная скорость, м/с | дальность, м | |||
| 457.2 | 914.4 | 1371.6 | 1828.8 | ||
| 588.264 | 60мм | 55мм | 51мм | 46мм | |
| AP M72 Shot (AP-T) | 588.264 | 60мм | 53мм | 46мм | 38мм |
| бронепробиваемость
75мм пушки М2 |
|||||
| тип снаряда | начальная скорость, м/с | дальность, м | |||
| 457.2 | 914.4 | 1371.6 | 1828.8 | ||
| APC M61 Projectile (APCBC/HE-T) | 588.264 | 69мм | 60мм | 55мм | 48мм |
| AP M72 Shot (AP-T) | 588.264 | 58мм | 46мм | 33мм | 25мм |
среднего танка М3 Ли по гомогенной броне, под углом встречи 30 град. от вертикали |
|||||
| тип снаряда | начальная скорость, м/с | дальность, м | |||
| 457.2 | 914.4 | 1371.6 | 1828.8 | ||
| APC M61 Projectile (APCBC/HE-T) | 618.744 | 66мм | 60мм | 55мм | 50мм |
| AP M72 Shot (AP-T) | 618.744 | 76мм | 63мм | 51мм | 43мм |
| HVAP T45 Shot (APCR-T* ) | 868.68 | 117мм | 97мм | 79мм | 64мм |
| * - только эксперименталный | |||||
| бронепробиваемость
75мм пушки М3 и М6 среднего танка М3 Ли по цементированной броне, под углом встречи 30 град. от вертикали |
|||||
| тип снаряда | начальная скорость, м/с | дальность, м | |||
| 457.2 | 914.4 | 1371.6 | 1828.8 | ||
| APC M61 Projectile (APCBC/HE-T) | 618.744 | 74мм | 67мм | 60мм | 54мм |
| AP M72 Shot (AP-T) | 618.744 | 66мм | 53мм | 41мм | 33мм |
модификации танка М3
Все поздние модели танков, вне зависимости от модификации имели более длинную 75мм пушку М3.
М3
. Клепаный корпус, литая башня, боковые двери, радиальный двигатель Wright Continental R-975, 340л.с. Производился с апреля-августа 1941 по август 1942. Всего изготовлено 4,924 танка М3.
Detroit Tank Arsenal выпустил 3,242 танка М3
American Locomotive Company - 385
Baldwin Locomotive Company - 295
Pressed Steel - 501
Pulman - 500.
Некоторые машины из-за нехватки двигателей Continental оснащались дизельными двигателями Guiberson, а к названию модификации добавлялось "(Diesel)".
М3А1 . Успешная служба литых башен заставила задуматься и о литом корпусе. Баллистические испытания показали удовлетворительные результаты для литой брони, хотя её приходилось делать толще для достижения прочности катанной гомогенной брони. Несколько больший вес литого корпуса полностью компенсировался более гладкой поверхностью и отсутствием столь нелюбимых танкистами заклёпок. В июне 1941 Артиллерийский Комитет санкционировал выпуск литой верхней части корпуса. Нижняя часть оставалась клёпаной. 9 октября 1941 эта версия танка получила наименование М3А1. Механика М3А1 идентична танку М3. Верхний люк в правой части крыши корпуса отличался. У литого корпуса люк находился на плоскости наклонённой назад, а петли крепления люка находились спереди. Чтобы люк было легче открывать, на более поздних машинах шарниры люка перенесли назад. Так же на поздних моделях не было боковых дверей, а в полу справа сзади добавлен эвакуационный люк. Пистолетную амбразуру на задней стенке боевого отделения убрали.
М3А1 производился American Locomotive Company в феврале-августе 1942. Выпущено 300 штук.
С 2 июля по 8 октября 1941 в Абердине прошли испытания дизельного двигателя Guberson T-1400-2 на танк серии М3А1. Этот танк отправили, как образец для производства, а вместо него продолжили испытания с другим М3А1. 30 апреля 1942 первый танк вернули в Абердин и испытывали до 23 июня 1942. Затем двигатель демонтировали и осмотрели. Хотя дальность хода танка возросла почти вдвое, Guberson T-1400-2 требовал частых ремонтов и показал себя ненадёжным. Абердин не рекомендовал использовать этот двигатель и предложил продолжить доработать его. Вышел указ, что от Guberson нужно отказаться, как только станут доступны другие двигатели. По этой причине American Locomotive Company выпустил только 28 М3А1 с Guberson T-1400-2. Эти машины имели в названии - "(Diesel)".
М3А2 . Механика идентична М3. Весь корпус сварной, что соответствовало новому требованию Артиллерийского Департамента от сентября 1941. Баллистические тесты показали, что сварной корпус при немного меньшем весе обеспечивал лучшую защиту, чем клепанный. Даже когда снаряд не пробивал броню, внутрь танка опасно летели заклёпки. Сварной корпус стоил дешевле, а собирался быстрее. Baldwin Locomotive Company начал производство в январе 1942, но в марте, когда были выпущены 12 машин, был принят новый двигатель.
М3А3 . Из-за того, что мотор с воздушным охлаждением Continental требовался не только танкостроению, но и авиации, наметилась нехватка двигателей для М3. В августе 1941 была предпринята успешная попытка установить в М3 блок из двух обычных автомобильных дизельных двигателей General Motors 6-71, 375л.с. Новая силовая установка получила название Model 6046. Каждый мотор в блоке работал независимо и мог при необходимости самостоятельно двигать танк. Новый двигатель занимал больше места, чем радиальный, поэтому, для защиты радиаторов, установленных сзади пришлось нарастить кормовую и боковую броню вниз до уровня гусениц, а задний лис наклонили на 10 градусов от вертикали. Задний цельный бронелист заменил двери доступа в моторное отделение. Поскольку теперь воздушный вентиляционный поток и выхлопные газы поднимали с земли много пыли, пришлось установить отражатели. Воздух для охлаждения поступал через два люка с жалюзи над моторным отделением. Больший размер нового двигателя заставил увеличить моторное отделение на 12 дюймов за счёт боевого отделения. Экономичность дизеля позволила уменьшить запас топлива до 148 галлонов при том, что запас хода увеличился приблизительно до 160 миль. Новый дизельный двигатель был испытан на танке М3 с серийным номером 28 с производства Detroit Tank Arsenal. В октябре 1941 поступило одобрение нового двигателя в качестве альтернативы Continental R-975. Дизельный двигатель резко понизил пожароопасность, которая была свойственна авиационному Continental R-975, работавшему на бензине с октановым числом 92.
Первоначально Артиллерийский Комитет стандартизировал танк с дизельным двигателем, как М3А3, но потом под это обозначение попадали только машины со сварным корпусом.
У танка сварной корпус. На поздних моделях боковые двери заварены или отсутствуют. Вес возрос до 28,600кг, максимальная скорость увеличилась до 29 миль/час (около 47 км/ч). С января по декабрь 1941 Baldwin Locomotive Company выпустил 322 танка.
М3А4 . Обеспокоенный нехваткой двигателей Вильям Кнудсен поручил Chrysler разработать новый двигатель, производство которого можно будет быстро наладить, опираясь на существующие производственные мощности. 15 ноября 1941 первый пробный двигатель установили на М3. Это был Chrysler A-57 Multibank, мультиблок из пяти автомобильных 6-цилиндровых двигателей, соединённых в звездообразной конфигурации, с суммарной мощностью 425л.с. при 2850 оборотах в минуту. Чтобы вместить силовой мультиблок пришлось удлинить моторное отделение на 11 дюймов, при этом задние верхние бронелисты корпуса отодвинули назад на 15 дюймов. Весь мультиблок охлаждался одним радиатором сверху сзади моторного отделения. Два вертикальных топливных бака пришлось убрать, но взамен каждый из двух баков в спонсонах увеличили до 80 галлонов. Новый боле длинный корпус заставил перенести назад среднюю и заднюю тележки с опорными катками. Расстояние между ними увеличилось на 6 дюймов, а гусеницу удлинили с 79 до 83 траков. Вес танка возрос до 29,000кг. Боковых дверей не было, на крыше стояло три вентилятора, а поддерживающие ролики, которые раньше стояли посередине вверху рамы опорных тележек колесной пары - перенесли назад, за тележки.
В декабре 1941 Артиллерийский Комитет стандартизировал танк, как М3А4.
В феврале 1942 М3А4 доставили на Абердинский полигон для испытаний. После 42 часов работы на разных типах дорог, двигатель заменили уже на серийный и продолжили испытания. Всего до октября 1942 тестам подверглось три двигателя, а результаты испытаний влияли на изменения в серийных образцах.
В июне-августе 1942 Detroit Tank Arsenal выпустил 109 танков М3А4, после чего переключился на сборку средних танков М4А4. На новом танке это предприятие ставило двигатель мультиблок от М3А4.
М3А5 . Идентичен модификации М3А3, но с клепаным корпусом, вместо сварного. Боковые двери были заварены или на более поздних машинах устранены. В январе-ноябре 1942 Baldwin Locomotive Company выпустила 591 танк.
машины специального назначения на базе танков серии М3
Mine Exploder T1 (for M3 Medium Tank) - трал для подрыва мин. Состоял из двух катков крепившихся впереди танка и одного - сзади. Изначально минный трал был разработан для М2А1 в начале 1942. На практике оказался неудачным.
M3 with E3 Flame-gun - вместо 37мм пушки установили огнемёт, а 75мм орудие демонтировали. Первоначально огнемёт Е2 разрабатывался для среднего танка М2. Дальше испытаний разработка не продвинулась.
M3 with E5R2-M3 Flame-gun - портативный огнемёт для быстрой установки в полевых условиях вместо пулемёта в командирской башенке. Первоначальн огнмёт был сконструирован для размешения в шаровой установке куросового пулемёта на лёгком танке М3А1. Ёмкость на 10 галлонов горючей жидкости находилась внутри танка. Этот огнемёт мог устанавлисваться и в лёгком танке М5.
Shop Tractor T10 - британкский танк CDL изготовленный в США. В мае-декабре 1943 American Locomotive Company конвертировала 355 танков М3А1. В боях не участвовали.
Heavy Tractor T16 - М3, переделанный в артиллерийский тягачь. Башню и спонсон демонтировали, сзади добавили лебёдку для буксировки орудия. В начале 1942 испытания показали, что в машине мало места для артиллерийского расчёта и боеприпасов. Дальше прототипа проект не продвинулся.
Tank Recovery Vehicle T2 (M31) - БРЭМ на базе стандартного М3. Вооружение демонтировали, заменив на муляжи стволов, сзади установили лебёдку, стрелу подъёмного крана и ящики с инструментами. В сентябре 1942 производился как "limited procuremet" (ограниченное производство), а в декабре 1943 переименован, в М31 и стандартизирован, как "limited standard" (ограниченно пригодный). БРЭМ, конвнертированные из танков М3А3 назывались М31 В1, а конверсии М3А5 назывались М31В2.
Full-Track Pime Mover M33
- тягачь для 155мм орудия. Конвертирован из M31 ARV в 1943-44. Башня и кран были демонтированы, но добавлены воздушный компрессор и шланги для соединения с тормозной системой на артиллерийском лафете бксирруемого орудия. На крыше крпуса тягача установили.50cal зенитный пулемёт. Пилот назывался Т1.
Сущестововал аналогичный тягачь - Tractor 44, который отличался командирской башенкой на спонсоне.
3in Gun Motor Carriage T24 - попытка переделать танк М3 в истребитель танков с 3-х дюймовой (76мм) пушкой. С танка М3 сняли башню, спонсон и крышу корпуса, но машина получилась слишком высокой и сложной для быстрого массового производства. Разработка Т24 началась в сентябре 1941, а в марте 1942 проект был закрыт.
3in Gun Motor Carriage T40 (M9) - попытка установить на T24 GMC списаную зенитную 3-дюймовую пушку М1918. Поскольку в наличии имелось толко 50 орудий, то в декабре 1941 предложили изготовить всего 50 этих истребителей танков. В апреле 1942 машину стандартизировали, как M9 GMC "limited standard" (ограничеено пригодную) и выдали заказ на производство 50 штук. К тому в ремени в налии осталось лишь 28 устарелых зенитных пушек, а ещё до окончательного выполнения заказа на M9 GMC промышленность освоила более современный истребитель танков M10 GMC. Как следствие, в августе 1942 от M9 GMC отказались.
40mm Gun Motor Carriage T36 - проект зенитной установки с 40мм пушкой на шасси М3. Создавался по предложения Управления ПВО, обнародованному в октябре-ноябре 1941. Машина получилась слишком слабовооружённой и сложной в изготовлении, поэтому проект закрыли.
экспериментальные машины на базе танка М3
M3E1 . Танк М3 активно использовался для испытания различных компонентов перед установкой на М4, с технически похожей конструкцией. Поскольку одной из главных проблем американских средних танков была частая нехватка двигателей, то на М3 решили испытать двигатель для Шермана. Для установки в танк приспособили авиационный мотор фирмы Ford, жидкостного охлаждения, V12. После модификации количество цилиндров сократилось до 8, а мощность составила 50л.с. при 2600 об/мин.19 декабря 1942 Артиллерийский Комитет присвоил танку М3 с тестируемым двигателем обозначение М3Е1. Испытания в Абердине прошли успешно и принятый на вооружение двигатель стал устанавливаться на танках М4А3. 4-х тактный Ford GAA, V8, при объёме 18 куб.литров обеспечивал нормальную мощность 450 л.с. при 2600 об/мин и максимальную 500 л.с. при 2600 об/мин.
M3A5E1 . Специалисты из Абердинского полигона рекомендовали установить на средние танки автоматическую трансмиссию. В начале января 1942 появилась такая машина, получившая обозначение М3А5Е1. Прототип имел спаренный дизельный двигатель General Motors и две гидравлические трансмиссии Hydramatic. Испытания в Абердине показали преимущества М3А5Е1 перед танками М3 и М3А5. Новая трансмиссия обеспечила большее ускорение, лучшее удобство вождения и большую устойчивость орудийной платформы.
Как следствие появился танк М3А5Е2 уе с одной мощной трансмиссией Hydramatic.
Танк М3 с серийным номером 935 использовался для тестов с подвеской. На М3 и М4 изначально применялась надёжная схема VVSS с вертикальным расположением пружины подвески. Однако на большой скорости езда становилась очень жёсткой, поэтому пружину в опорной тележке расположили горизонтально, что позволило использовать амортизаторы. Схему с горизонтальным расположением пружины назвали HVSS и начали устанавливать на танках серии М4.
Кроме этого проводились эксперименты с изменением ленивца, для увеличения контакта гусеницы с грунтом и соответственно уменьшением удельного давления танка на грунт. Дальше испытаний проект не продвинулся.
M3A1E1 . Постоянная нехватка двигателей для средних танков привела к созданию двигателя Lycoming T1300, состоявшего из трёх 6-цилиндровых моторов в едином блоке, суммарным объёмом 1300 куб.дюймов и мощностью 560л.с. Для испытаний этот мультиблок установили на танк М3А1 с серийным номером 1986. В феврале 1942 прототип назвали М3А1Е1. Испытания показали, что Lycoming T1300 обеспечивал на то время самую большую скорость - 40 миль/час. Тем не менее силовая установка получилась весьма сложной и чрезвычайно неудобной, например для замены свечи зажигания приходилось демонтировать двигатель. Когда испытания подошли к концу в наличии уже имелись другие двигатели, поэтому проект закрыли.
M3 и Ленд-Лиз
Почти две трети выпущенных М3 Ли американцы отправили по ленд-лизу в Великобританию и СССР. В Советский Союз поступило 812 М3 Ли в 1942 году и 164 танка в 1943. Стоит отметить, что в 1943 с затонувшего транспорта в Северном Ледовитом океане подняли 12 танков М3с, после чего один танк разобрали на запчасти и 11 поступили в войска Карельского фронта. Танки поднятые со дна морского никак не значились в советских документах приёмных комиссий ГБТУ КА. Вместе с этими машинами в 1943 СССР получил 175 М3 Ли. Всего из 1.386 отправленный танков М3 Ли Страна Советов получила 976 машин, причём в 1942 под маркой М3 пришло несколько танков М2.
В 1942-43 американские танки М3 Ли активно использовались практически на всех фронтах в составе отдельных танковых батальонов, полков и бригад. Кульминация боевого использования М3 Ли пришлась на лето-осень 1942. В легендарном танковом сражении под Курском М3 Ли тоже приняли участие. 1 июля 1943 в 48-й А Центрального фронта имелось 83 этих танка: 30 в 45-м отдельном танковом полку в районе Сабурова и 55 М3 в 193-м отдельном танковом полку возле Петровки. Один М3 Ли участвовал в войне с Японией в составе Забайкальского фронта.
Танки поднятые со дна Ледовитого океана, после года проведённого под водой были отремонтированы и направлены в 91-й отдельный танковый полк 14-й армии Карельского фронта.
В Великобританию американцы отправили 2.653 танка М3, 49 М3А3, 185 М3А5.
Кроме того, другим странам Америка отправила 77 М3А3, 23 М3А5.
| поставки танков М3 другим странам, по состоянию на 1 сентября 1945 | ||||
| машина | Англия | СССР | другие страны | всего |
| средний танк М3 | 2.653 | 1.386 | - | 4.039 |
| средний танк М3А3 | 49 | - | 77 | 126 |
| средний танк М3А5 | 185 | - | 23 | 208 |
| отгруженные танки не всегда означали полученные, поскольку противник иногда топил транспорты Союзников | ||||
навигация по теме
источники
Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004
Jim Mesko -- M3 Lee/Grant In Action -- Squadron/Signal, Armor Number 33
Hunnicutt, R.P. -- A History of the American Medium Tank. Sherman -- Presidio Press, 1994
Bryan Perrett -- British Tanks in N.Africa 1940-42 -- Osprey Publishing
М.Коломиец, И.Мощанский -- Танки Ленд-Лиза -- Экспринт, 2000
Bryan Perrett -- The Lee/Grant Tanks in British Service -- Osprey, Vanguard 6
