Тяжелый танк КВ-1 при всех своих преимуществах в броне и вооружении, имел существенный недостаток: низкую скорость передвижения, слабую маневренность и низкую надежность трансмиссии. Дело в том, что от командиров танков РККА стали поступать жалобы, указывающие на малую скорость, надежность и низкую подвижность танка. Именно для увеличения скорости и подвижности, была разработана модификация первой серии танка, которая обозначалась КВ-1С, а индекс «С» обозначал «скоростной».
Разработку новой скоростной машины возложили на КБ ЧТЗ. Что сделали конструкторы: они ослабили бортовое бронирование корпуса и уменьшили габариты танка в целом. Результатом их работы стал танк КВ-1С, который увеличил максимальную и среднюю скорость. Также возросла надежность танка, благодаря установки в него новой коробки передач. Что касается вооружения, то его не изменяли. Правда, челябинские конструкторы установили на башню наблюдательную башенку для командира, что существенно облегчало и улучшало для командира танка обзор поля боя.

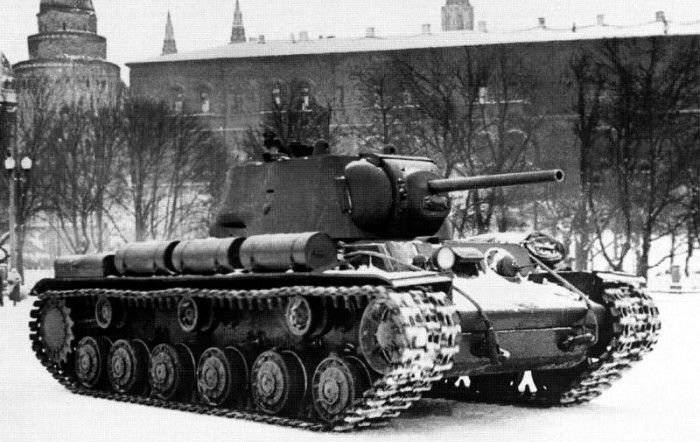

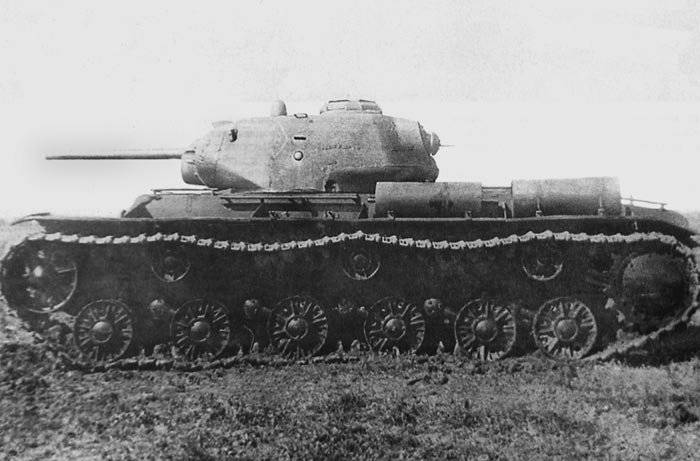

Конструкция танка КВ-1С
Танк являлся модернизированной версией средней глубины по отношению к начальной версии КВ-1. Главной целью модернизации конструкторы ставили облегчение веса танка, увеличение его надежности и увеличение средней и максимальной скорости. Также преследовалась цель увеличения эргономики рабочих мест всех членов экипажа танка. В итоге конструкторам удалось создать более быстрый танк, он стал более надежным. Он получил менее массивный и менее габаритный корпус (за счет уменьшения толщины брони). Эргономика боевого отделения и отделения управления танком была кардинально улучшена. Двигательная установка и вооружение остались прежними. Компоновка танка КВ-1С была классической, как и большинство танков СССР того времени. Спереди танка находилось отделение управления (в нем находился стрелок-радист и механик-водитель), боевое отделение (в нем находился командир танка, заряжающий, и наводчик). В боевом отделении находились 3 места экипажа, орудие, боекомплект танка и частично топливные баки. В корме танка находилось моторное отделение, которое вмещало в себя мотор, трансмиссию, КПП и часть топливных баков.
Бронирование танка.
Броневой корпус танка сваривался из катаных броневых плит толщиной 75, 60, 40, 30 и 20 мм. Броневая защита дифференцированная, противоснарядная. Броневые плиты лобовой части машины устанавливались под рациональными углами наклона. Обтекаемая башня представляла собой броневую отливку сложной геометрической формы, её борта толщиной 75 мм располагались под углом к вертикали для повышения снарядостойкости. Лобовая часть башни с амбразурой для орудия, образованная пересечением четырёх сфер, отливалась отдельно и сваривалась с остальными бронедеталями башни. Маска орудия представляла собой цилиндрический сегмент гнутой катаной бронеплиты и имела три отверстия - для пушки, спаренного пулемёта и прицела. Толщина брони маски орудия и лба башни достигала 82 мм. Башня устанавливалась на погон диаметром 1535 мм в броневой крыше боевого отделения и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. Погон башни размечался в тысячных для стрельбы с закрытых позиций.
Механик-водитель располагался по центру в передней части бронекорпуса танка, слева от него находилось рабочее место стрелка-радиста. Три члена экипажа располагались в башне: слева от орудия были рабочие места наводчика и командира танка, а справа - заряжающего. Командир машины имел литую наблюдательную башенку с толщиной вертикальной брони до 60 мм. Посадка и выход экипажа производились через два круглых люка: один в башне над рабочим местом заряжающего и один на крыше корпуса над рабочим местом стрелка-радиста. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд люков, лючков и технологических отверстий для погрузки боекомплекта, доступа к горловинам топливных баков, другим узлам и агрегатам машины.
Вооружение танка КВ-1С
Основным вооружением КВ-1с являлась пушка ЗИС-5 калибра 76,2 мм. Орудие монтировалось на цапфах в башне и было полностью уравновешено. Сама башня с орудием ЗИС-5 также являлась уравновешенной: её центр масс располагался на геометрической оси вращения. Пушка ЗИС-5 имела вертикальные углы наводки от −5 до +25°. Выстрел производился посредством электроспуска, а также ручного механического спуска.
Боекомплект орудия составлял 114 выстрелов унитарного заряжания. Боеукладка находится в башне и вдоль обоих бортов боевого отделения.
На танке КВ-1с устанавливались три 7,62-мм пулемёта ДТ: спаренный с орудием, а также курсовой и кормовой в шаровых установках. Боекомплект ко всем ДТ составлял 3000 патронов. Эти пулемёты монтировались таким образом, что при необходимости их можно было снять с установок и использовать вне танка. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда снабжался сигнальным пистолетом.
Двигатель КВ-1С
КВ-1с оснащался четырёхтактным V-образным 12-цилиндровым дизельным двигателем В-2К мощностью 600 л. с. (441 кВт). Пуск двигателя обеспечивался стартером СТ-700 мощностью 15 л. с. (11 кВт) или сжатым воздухом из двух резервуаров ёмкостью 5 л в боевом отделении машины. КВ-1с имел плотную компоновку, при которой основные топливные баки объёмом 600-615 л располагались и в боевом, и в моторно-трансмиссионном отделении. Танк также оснащался четырьмя наружными дополнительными топливными баками общей ёмкостью 360 л, не связанными с топливной системой двигателя.
Трансмиссия танка:
Танк КВ-1с оснащался механической трансмиссией, в состав которой входили:
Многодисковый главный фрикцион сухого трения «стали по феродо»;
- четырёхступенчатая коробка передач с демультипликатором (8 передач вперёд и 2 назад);
- два многодисковых бортовых фрикциона с трением «сталь по стали»;
- два бортовых планетарных редуктора.
Все приводы управления трансмиссией - механические. Практически все авторитетные печатные источники признают одним из самым существенных - недостатков танков КВ-1 и машин на его базе низкую общую надёжность трансмиссии в целом, и на КВ-1с была установлена новая коробка передач, впоследствии применённая на ИС-2.
Ходовая часть танка КВ-1С
Ходовая часть танка КВ-1с сохранила все технические решения аналогичного узла танка КВ-1, однако ряд деталей был уменьшен в размерах с целью уменьшения общей массы танка. Подвеска машины - индивидуальная торсионная для каждого из 6 цельнолитых двускатных опорных катков диаметра 600 мм на борт. Опорные катки были двух видов: с отверстиями круглой формы, установленные на большинстве КВ-1с, и с отверстиями треугольной формы, большего размера (вырезы облегчения располагались между лучами-рёбрами катков). Данные катки были установлены на КВ-1с колонны «Московский Колхозник» (см. известное фото). Напротив каждого опорного катка к бронекорпусу приваривались ограничители хода балансиров подвески. Зацепление - цевочное, венцы - съёмные. Верхняя ветвь гусеницы поддерживалась тремя поддерживающими катками на борт. Механизм натяжения гусеницы - винтовой; каждая гусеница состояла из 86-90 одногребневых траков шириной 608 мм. По сравнению с танком КВ-1 ширина гусеницы была уменьшена на 92 мм.
Электрооборудование танка
Электропроводка в танке КВ-1с была однопроводной, вторым проводом служил бронекорпус машины. Исключение составляла цепь аварийного освещения, которая была двухпроводной. Источниками электроэнергии (рабочее напряжение 24 В) были генератор ГТ-4563А с реле-регулятором РРА-24 мощностью 1 кВт и четыре последовательно соединённые аккумуляторные батареи марки 6-СТЭ-128 общей ёмкостью 256 А·ч. Потребители электроэнергии включали в себя:
Электромотор поворота башни;
- наружное и внутреннее освещение машины, приборы подсветки прицелов и шкал измерительных приборов;
- наружный звуковой сигнал и цепь сигнализации от десанта к экипажу машины;
- контрольно-измерительные приборы (амперметр и вольтметр);
- электроспуск пушки;
- средства связи - радиостанция и танковое переговорное устройство;
- электрика моторной группы - стартер СТ-700, пусковое реле РС-371 или РС-400 и т. д.
Средства наблюдения и прицелы танка КВ-1С

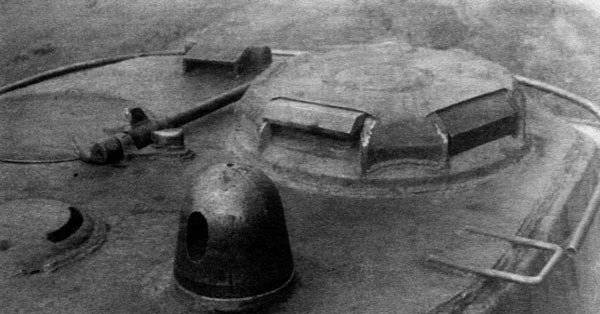

На КВ-1с впервые для крупносерийного советского танка установили командирскую башенку с пятью смотровыми щелями с защитными стёклами. Механик-водитель в бою вёл наблюдение через смотровой прибор с триплексом, который защищался броневой заслонкой. Этот смотровой прибор устанавливался в бронированном люке-пробке на лобовой бронеплите по продольной осевой линии машины. В спокойной обстановке этот люк-пробка мог быть выдвинут вперёд, обеспечивая механику-водителю более удобный непосредственный обзор с его рабочего места.
Для ведения огня КВ-1с оснащался двумя орудийными прицелами - телескопическим ТОД-6 для стрельбы прямой наводкой и перископическим ПТ-6 для стрельбы с закрытых позиций. Головка перископического прицела защищалась специальным броневым колпаком. Для обеспечения возможности огня в тёмное время суток шкалы прицелов имели приборы подсветки. Курсовой и кормовой пулемёты ДТ могли комплектоваться прицелом ПУ от снайперской винтовки с трёхкратным увеличением.
Средства связи танка КВ-1С
Средства связи включали в себя радиостанцию 9Р (или 10Р, 10РК-26) и переговорное устройство ТПУ-4-Бис на 4 абонента.
Радиостанции 10Р или 10РК представляли собой комплект из передатчика, приёмника и умформеров (одноякорных мотор-генераторов) для их питания, подсоединяемых к бортовой электросети напряжением 24 В.
10Р представляла собой симплексную ламповую гетеродинную коротковолновую радиостанцию, работающую в диапазоне частот от 3,75 до 6 МГц (соответственно длины волн от 50 до 80 м). На стоянке дальность связи в телефонном (голосовом) режиме достигала 20-25 км, в движении она несколько уменьшалась. Бо́льшую дальность связи можно было получить в телеграфном режиме, когда информация передавалась телеграфным ключом азбукой Морзе или иной дискретной системой кодирования. Стабилизация частоты осуществлялась съёмным кварцевым резонатором, плавная подстройка частоты отсутствовала. 10Р позволяла вести связь на двух фиксированных частотах; для их смены использовался другой кварцевый резонатор из 15 пар в комплекте радиостанции.
Радиостанция 10РК являлась технологическим улучшением предыдущей модели 10Р, она стала проще и дешевле в производстве. У этой модели появилась возможность плавного выбора рабочей частоты, число кварцевых резонаторов было уменьшено до 16. Характеристики по дальности связи значительных изменений не претерпели.
Танковое переговорное устройство ТПУ-4-Бис позволяло вести переговоры между членами экипажа танка даже в сильно зашумленной обстановке и подключать шлемофонную гарнитуру (головные телефоны и ларингофоны) к радиостанции для внешней связи.

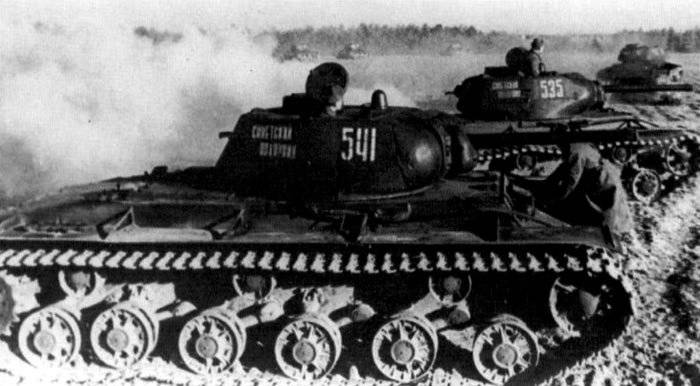

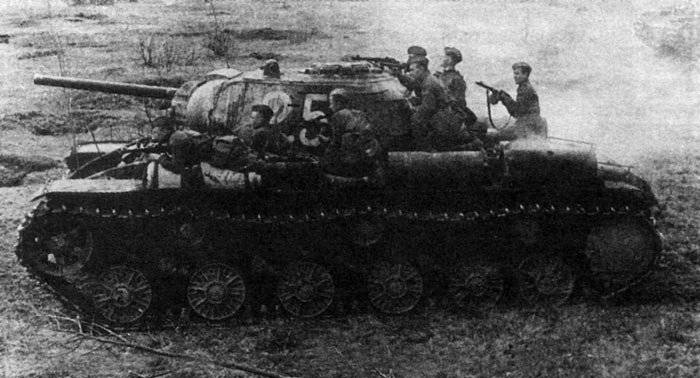

Боевое применение танка КВ-1С
Создание КВ-1с было оправданным шагом в условиях неудачного первого этапа войны. Однако этот шаг лишь приблизил КВ к средним танкам. Армия так и не получила полноценного (по более поздним стандартам) тяжёлого танка, который бы резко отличался от средних по боевой мощи. Таким шагом могло бы стать вооружение танка новой, более мощной пушкой калибра 85-мм. Но дальше экспериментов в 1942 году дело не пошло, так как установка 85-мм орудия потребовала бы более серьезной переработки конструкции башни, чем предполагали в начале, а в перспективе обещало некоторое сокращение объема выпуска КВ-1с зимой 1942-1943 годов: быстро развернуть выпуск новых танковых пушек калибра 85-мм не представлялось возможным.
После появления в германской армии Pz. VI («Тигр») с 88-мм пушкой КВ в одночасье устарели: они были неспособны на равных бороться с немецкими тяжёлыми танками. Осенью 1943 года было выпущено некоторое количество КВ-85 (разработанный на базе КВ-1с танк с 85-мм пушкой), но затем производство КВ было свёрнуто в пользу ИС.
Небольшое количество КВ-1с продолжало использоваться и в 1945 году; в частности, в феврале 1945 года 68-я танковая бригада, участвовавшая в боях на Кюстринском плацдарме, имела два танка этого типа.
Оставшиеся танки на сегодня.
До настоящего времени сохранился только один полностью аутентичный танк КВ-1с, ещё два сохранившихся танка являются опытным и переходным от КВ-1 вариантами «скоростной» модификации.
Опытный танк КВ-1с (он же «Объект 238» или КВ-85Г), у которого штатная 76-мм пушка была заменена на 85-мм орудие, экспонируется в Бронетанковом музее в подмосковном танковом музее в Кубинке.
Ещё один мемориальный танк КВ в пос. Парфино Новгородской области, выпущенный в 1942 году, представляет собой переходный вариант от КВ-1 к КВ-1с: от первого использован бронекорпус, а от последнего - башня и ряд элементов ходовой части.
В 2006 году в г. Кировск (Ленинградская область) был установлен поднятый со дна болота и отреставрированный по корпусу (но практически без траков правой гусеницы) танк КВ-1с.
Видео: советский тяжелый танк КВ-1С в танковом музее в Кубинке.
Тактико-технические характеристики танка КВ-1С:
Вес.........42,5 тонны;
Экипаж танка..............5 человек:
Габаритные размеры:
Длина корпуса.................6900 мм;
Ширина корпуса...............3250 мм;
Высота корпуса.................2640 мм;
Дорожный просвет................ 450 мм;
Бронирование танка:
Броня.................катаная;
Верх лоб корпуса......................... 40/65° и 75/30° мм/град.
Низ лоб корпуса......................75/−30° мм/град.;
Верх борт корпуса..................60/0° мм/град.
Низ борт корпуса........................ 60/0° мм/град.;
Верх корма корпуса................. 40/35°мм/град.
Низ корма корпуса..................75 мм/град.
Дно............. 30 мм;
Крыша корпуса.................. 30 мм;
Маска орудия................82 мм;
Борт башни..................75/15° мм/град;
Крыша башни....................... 40 мм/град;
Вооружение танка
Вооружение.................76-мм ЗИС-5 или 76-мм Ф-34, 3 × 7,62-мм ДТ;
Боезапас...................... 114 снаряда;
Углы вертикальной наводки...................−3…+25° град.;
Углы горизонтальной наводки....................... 360° град.;
Двигатель.................V‑образный 4‑тактный 12‑цилиндровый дизель, мощностью 600 л.с.;
Скорость по шоссе.....................42 км/час;
Скорость по пересеченке.....................10-15 км/час;
Дальность хода...................180 км;
Дальность хода по пересеченке..................180 км;
Подвеска.............индивидуальная, торсионая;
Удельное давление на грунт............0,77-0,79 кг/см²;
Преодолеваемый подъём.........................36° град.;
Преодолеваемая стенка.............. 0,8 метра;
Преодолеваемый ров..................2,7 метра;
Преодолеваемый брод..................1,6 метра

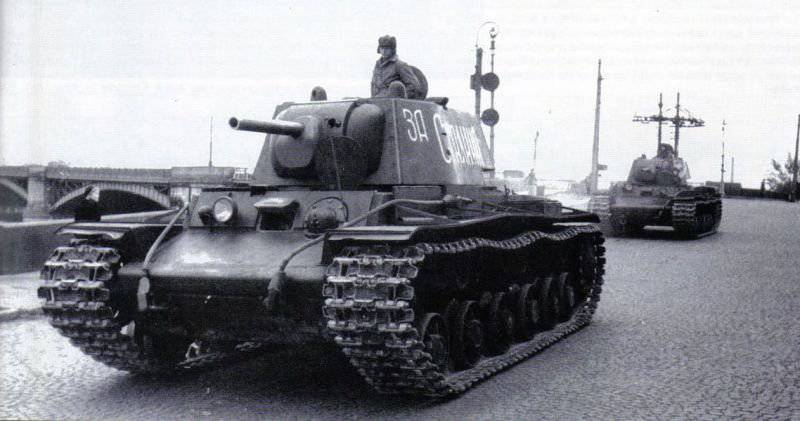

КВ-1 – советский тяжелый танк второй половины 30-х – начала 40-х годов прошлого века, принявший участие в Советско-Финской и Великой Отечественной войне. «КВ» — обозначает серию произведенных машин и расшифровывается, как «Климентий (Клим) Ворошилов», 1 – порядковый номер линейки модификаций советских тяжелых танков серии КВ. В самом начале войны немцы прозвали КВ-1 Gespenst, что переводится, как «призрак».
История и предпосылки создания.
Во второй половине 30-х годов прошлого века РККА остро нуждалась в тяжелом танке, способном выполнять задачи, которые были не под силу для состоявшего тогда на вооружении тяжелого пятибашенного танка . , обладая достаточно большой массой, не отличался надежной броней и был уязвим для противотанковой артиллерии противника. Фактически, инициатором начала разработок и создания нового тяжелого танка стал комкор Д. Г. Павлов.
В конце 30-х годов советскими конструкторами предпринимались многочисленные попытки создать танк, аналогичный , но с уменьшенными размерами, при этом существенно наращивалась броня танка. Созданные прототипы разрабатывались по многобашенному принципу. Наиболее известные из них – это СМК (Сергей Миронович Киров) и Т-100 , которые имели по две башни и вооружались пушками калибра 76 и 45 миллиметров. Как уменьшенный вариант СМК, был выпущен прототип с одной башней, при этом масса и длина танка существенно уменьшались, что повышало маневренность. Принято считать, что именно этот прототип, названный экспериментальным танков, и слал впоследствии прообразом будущего танка КВ. Произведенный на Ленинградском Кировском заводе (ЛКЗ) в начале августа 1939 года однобашенный прототип танка СМК был оснащен дизельным двигателем. Впоследствии он получил свое название КВ-1. На начальных стадиях разработки документации и сборки прототипа ведущим конструктором являлся А. С. Ермолаев, а потом - Н. Л. Духов.
В ходе Советско-финской войны в боевых условиях были испытаны все три прототипа советских тяжелых танков , СМК и КВ-1. Боевое испытание нового танка правительственная комиссия признала удовлетворительным и 19 декабря 1939 года приняла танк на вооружение РККА.
Запуск в серийное производство танка КВ-1 состоялся в начале февраля 1940 года на Кировском заводе. Так же в этом же году сборка танка началась и на Челябинском тракторном заводе. Всего за период серийного выпуска, который продолжался до средины 1942 года, было выпущено более 2700 танков.
Компоновка.
Танк КВ-1 стал первым советским тяжелым танком, скомпонованным по новаторской схеме, которая впоследствии стала классической для тяжелый и средних однобашенных танков. В этом случае бронекорпус последовательно разделялся от носа к корме на три основных отделения, которые имели четкие границы разделения. В носовой части корпуса находилось отделение управления, в котором размещались механик-водитель и стрелок-радист. В средней части корпуса и башне располагалось боевое отделение, в котором находились командир танка, наводчик и заряжающий. В корме корпуса в моторно-трансмиссионном отделении находился двигатель с радиаторами охлаждения и частью топливных баков.
Бронезащита корпуса и башни.
Броневая защита тяжелого танка КВ-1 разрабатывалась по дифференцированному противоснарядному принципу, которая защищала танк и его экипаж от поражения снарядами средних калибров и других средств борьбы с танками.
Броневой корпус танка КВ-1 собирался из катаных бронеплит путем сваривания их между собой. Плиты имели толщину 75, 40, 30 и 20 миллиметров, которая зависела от направления. К примеру, на противоснарядном направлении (верх и низ лобовой и кормовой частей корпуса) толщина брони составляла 75 миллиметров. Бронелисты кормовой части имели толщину 70 миллиметров внизу и 60 – вверху. Днище и крыша корпуса собирались из броневых листов толщиной от 20 до 40 миллиметров. Все бронелисты имели рациональные углы наклона к вертикали, кроме бортов корпуса, что увеличивало бронестойкость конструкции.
Башни выпускающихся серийно КВ-1 были трех видов: башня цельно литая, башня сварная с развитой прямоугольной нишей и башня сварная с небольшой закругленной нишей. Толщина брони по кругу у сварных башен была 75 миллиметров, а у цельно литых - 95. Во второй половине 1941 года сварные башни и бортовые части корпусов на некоторых экземплярах танков стали усиливать укрепленными на болтах 25-миллиметровыми экранами, которые существенно усилили бронестойкость при поражении танков артиллерией противника, но это пагубно сказалось на ходовой части машины, и от данной идеи отказались.
Соединение лобовой часть танка с другими конструкционными делалями обеспечивалось путем их сваривания между собой. Башня танка была достаточно обтекаемой и представляла собой литую деталь сложной объемной формы. При этом для повышения устойчивости брони при попадании в нее снарядов, она имела толщину 90 миллиметров и располагалась под углом к вертикальной нормали. Лобовая часть башни с проемом для маски орудия отливалась раздельно, а потом сваривалась с остальными деталями конструкции. Маска пушки выполнялась в форме цилиндрического сегмента изогнутой катаной броневой плиты, в которой выполнялось три отверстия, предназначенные для выводов пушки, прицела и спаренного пулемёта. Сама башня КВ-1 монтировалась на погон в диаметре 1800 миллиметров в броневую крышу боевого отделения. При установке башни производилась ее фиксация, которая предотвращала отрыв башни при сильном крене и опрокидывании танка набок.
Посадка и высадка экипажа производились через три основных люка: два круглых – в башне над расположением командира танка и в крыше корпуса над стрелком-радистом и днищевого люка для аварийной эвакуации в случае подбития танка.
Вооружение.
Основным вооружением советского тяжелого танка КВ-1 была нарезная пушка калибра 76,2 миллиметра. На различных этапах выпуска танка для его вооружения использовались различные модификации орудий. За все время из было четыре: Л-11, Ф-32, Ф-34 и ЗИС-5. По своим характеристикам первые три были почти идентичны, вот ЗИС-5 существенно их превосходила. Боекомплект для орудия состоял из 111 выстрелов унитарного заряжания, которые размещались в укладке по бортам башни, в ее кормовой нише, в кассетах и контейнерах, установленных на полике поворотного механизма в днище корпуса.
Кроме пушки, танк КВ-1 вооружался тремя 7,62-миллиметровыми пулеметами ДТ-29. Один из них спаривался с орудием, второй был курсовым и третий устанавливался в кормовой нише в шаровых установках. Боекомплект к пулеметам ДТ состоял из 2772 патронов, которые снаряжались в дисковые магазины.
Некоторые экземпляры КВ-1 вооружались зенитным пулеметом ДТ, который устанавливался на зенитную турель и снабжался коллиматорным прицелом.
Ходовая часть, двигатель и трансмиссия.
Тяжелый танк КВ-1 был оснащен V-образным четырехтактным двенадцатицилиндровым дизельным двигателем В-2К с жидкостным охлаждением, который был способен развить мощность 500 лошадиных сил, что позволяло танку развить максимальную скорость при движении по шоссе в 34 километра в час. Во второй половине 1941 года танки КВ-1 начали оснащать дизельными двигателями М-17Т мощностью 500 лошадиных сил. Это произошло по причине потери Харькова, где двигатель В-2К выпускался до войны. Двигатель и радиаторы охлаждения устанавливались в кормовой части корпуса. Топливные баки емкостью от 600 до 615 литров располагались как в боевом, так в моторно-трансмиссионном отделениях.
Тяжелый танк КВ-1 имел механическую трансмиссию, которая состояла из:
главного (основного) многодискового фрикциона, работающего по принципу сухого трения «стали по феродо»;
пятиступенчатой коробки передач тракторного типа;
двух бортовых многодисковых фрикционов, работающих по принципу трения «сталь по стали»;
двух планетарных бортовых редукторов;
ленточных плавающих тормозов.
Трансмиссионные приводы управления были механическими.
Тип подвески тяжелого танка КВ-1 - торсионный индивидуальный при внутренней амортизацией для каждого опорного катка. Шесть опорных катков малого диаметра выполнялись штамповкой и имели двускатную форму. По каждому опорному катку к броневому корпусу путем сваривания монтировались ограничители хода балансиров подвески. Ведущие колеса, оснащенные съемными зубчатыми венцами цевочного зацепления, имели заднее расположение, а ленивцы - переднее. Верхняя часть гусеницы опиралась на три малых обрезиненных штампованных поддерживающих катка применительно по каждому борту. В 1941 году опорные и поддерживающие катки начали производить путем литья и без резиновых бандажей, что объяснялось нехваткой резины.
Каждая гусеница собиралась из 86-90 траков одногребневого типа, имевших ширину 700 миллиметров при шаге в 160 миллиметров.
Боевое применение.
Боевое крещение тяжелый танк КВ-1 получил 17 декабря 1940 года в ходе Советско-Финской войны в операции при прорыве Хоттиненского укрепленного района линии Маннергейма. В этих боях танк КВ-1 зарекомендовал себя с наилучшей стороны. Ни одна противотанковая пушка противника не могла пробить его брони, правда, мощи орудия Л-11 порой не хватало для поражения дотов противника, что впоследствии побудило разработать , вооруженного более мощным орудием.
После нападения Германии на СССР тяжелый танк КВ-1 с первых часов войны показал свое превосходство над танками и САУ противника. Его толстая броня не пробивалась не одним танковым орудием противника, а так же обычными полевыми противотанковыми орудиями. Поразить КВ-1 в тот период возможно было лишь 88-миллиметровым зенитным орудием или 105-миллиметровой гаубицей. Большие потери в танках КВ-1 на начальных этапах Великой Отечественной войны объясняются лишь низкой подготовкой личного состава и неумением производить быстрый ремонт в боевых условиях, что приводило к оставлению при отступлении практически боеспособных машин.
Тяжелые танки КВ-1 воевали практически на всех фронтах, но наибольшее их количество все же использовалось на Карельском и Ленинградском фронтах, что объясняется территориальным расположением завода-изготовителя. Танки КВ-1 принимали активное участие в обороне Москвы, Ленинграда и Сталинграда, где, по мнению некоторых специалистов, внесли едва ли не решающий вклад, в наступлениях РККА под Ржевом и в Курской битве. Постепенно КВ-1 выбывали из строя из-за боевых потерь и заменялись более новыми тяжелыми и средними танками. Закончил свой боевой путь КВ-1 там, где и начал, в Финляндии. При штурме линии Маннергейма в 1944 году командующий Карельским фронтом Мерецков настоял на применении в операциях по прорыву линии обороны противника исключительно танками КВ-1, которые пришлось собирать со всех фронтов.
Кроме РККА, захваченные танки КВ-1 использовали армии Германии и Финляндии. В Вермахте несколько десятков трофейных КВ-1 получили название Panzerkampfwagen KV-IA 753(r). В Финляндии танки КВ-1 использовались ее армией вплоть до заключения перемирья, а уцелевшие экземпляры состояли на вооружении даже до конца 1958 года.
В руках умелых экипажей тяжелый танк КВ-1 становился грозно и непреодолимой для немцев силой. Неизвестный экипаж КВ-1 под Расейняем (Литва) сковывал действие целой армейской группы на протяжении двух суток, на танке КВ-1 старший лейтенант Зиновий Колобанов в бою под Красногвардейском (Гатчиной) в августе 1941 года установил рекорд уничтожения танков противника в одном бою, расстреляв из засады 22 танка и два орудия, оказавшись практически в аналогичной ситуации, в боях на Сталинградском направлении лейтенант Семен Коновалов на поврежденном КВ-1 подбил 16 танков и 2 бронеавтомобиля немцев. На танке КВ-1 воевал и прославленный советский ас , танк которого в первые часы войны совершил первый в ее истории танковый таран , опрокинув немецкий . Именно Павел Гудзь а при обороне Москвы 3 декабря 1941 года на КВ-1 практически в одиночку отбил у гитлеровцев деревню Нефедово, уничтожив при этом 10 танков противника и раздавив две батареи противотанковых орудий.
По мнению многих специалистов, советский тяжелый танк КВ-1, являлся лучшим танком первого этапа Великой Отечественной войны и сдал свои позиции только тогда, когда появились другие новые танки с более мощной броней и огневыми характеристиками.
Современные боевые танки России и мира фото, видео, картинки смотреть онлайн. В данной статье дается представление о современном танковом парке. В его основу положен принцип классификации, используемый в наиболее авторитетном на сегодняшний день справочнике, но в несколько измененном и улучшенном виде. И если последний в своем первозданном виде еще можно встретить в армиях целого ряда стран, то другие уже стали музейным экспонатом. И всего-то в течение 10 лет! Идти по стопам справочника Jane’s и не рассматривать эту боевую машину (весьма кстати любопытную по конструкции и ожесточенно обсуждаемую в свое время), составлявшую основу танкового парка последней четверти XX века, авторы посчитали несправедливым.
Фильмы про танки где до сих пор нет альтернативы этому виду вооружений сухопутных войск. Танк был и, вероятно, надолго останется современным оружием благодаря возможности сочетать в себе такие, казалось бы, противоречивые качества, как высокая подвижность, мощное вооружение и надежная защита экипажа. Эти уникальные качества танков продолжают постоянно совершенствоваться, а накопленные за десятилетия опыт и технологии предопределяют новые рубежи боевых свойств и достижений военно-технического уровня. В извечном противостоянии «снаряд - броня», как показывает практика, защита от снаряда все более совершенствуется, приобретая новые качества: активность, многослойность, самозащищенность. В то же время снаряд становится более точным и мощным.
Русские танки специфичны тем, что позволяют уничтожить противника с безопасного для себя расстояния, имеют возможность совершать быстрые маневры по бездорожью, зараженной местности, могут «пройтись» по территории, занятой противником, захватить решающий плацдарм, навести панику в тылу и подавить врага огнем и гусеницами. Война 1939-1945 гг стала наиболее тяжелым испытанием для всего человечества, так как в нее были вовлечены почти все страны мира. Это была битва титанов – ют самый уникальный период, о котором спорили теоретики в начале 1930-х и в ходе которого танки применялись в больших количествах практически всеми воюющими сторонами. В это время проходила "проверка на вшивость" и глубокое реформирование первых теорий применения танковых войск. И именно советские танковые войска все это затронуто в наибольшей степени.
Танки в бою что стали символом прошедшей войны, становым хребтом советских бронетанковых войск? Кто и в каких условиях создавал их? Каким образом СССР, потерявший большую часть своих европейских территорий и с трудом набиравший танки для обороны Москвы, смог уже в 1943 г выпустить на поля боев мощные танковые соединения?На эти вопросы призвана дать ответ эта книга, повествующая о развитии советских танков "в дни испытаний", с 1937-го по начало 1943 г. При написании книги использованы материалы архивов России и частных коллекций танкостроителей. В нашей истории был период, который отложился в моей памяти с каким-то гнетущим чувством. Он начался с возвращения наших первых военных советников из Испании, а прекратился только в начале сорок третьего, – рассказывал бывший генеральный конструктор САУ Л. Горлицкий, – ощущалось какое-то предгрозовое состояние.
Танки второй мировой войны именно М. Кошкин, чуть ли не подпольно (но, конечно, при поддержке "мудрейшего из мудрых вождя всех народов"), смог создать тот танк, что спустя несколько лет повергнет в шок немецких танковых генералов. И мало того, он не просто создал его, конструктору удалось доказать этим глупцам-военным что именно его Т-34 нужен им, а не очередной колесно-гусеничный "автострадник. Автор находится на несколько иных позициях, которые сформировались у него после знакомства с предвоенными документами РГВА и РГАЭ. Поэтому, работая над этим отрезком истории советского танка, автор неизбежно будет противоречить кое-чему "общепринятому". Данная работа описывает историю советского танкостроения в самые трудные годы – от начала радикальной перестройки всей деятельности конструкторских бюро и наркоматов в целом, во время бешеной гонки по оснащению новых танковых соединений РККА, перевода промышленности на рельсы военного времени и эвакуации.
Танки википедия автор хочет выразить свою особую благодарность за помощь в подборе и обработке материалов М. Коломийцу, а также поблагодарить А. Солянкина, И. Желтова и М. Павлова, – авторов справочного издания "Отечественные бронированные машины. XX век. 1905 – 1941", так как эта книга помогла понять судьбу некоторых проектов, неясную прежде. Также хочется вспомнить с благодарностью те беседы с Львом Израэлевичем Горлицким, бывшим главным Конструктором УЗТМ, которые помогли по новому взглянуть на всю историю советского танка в годы Великой Отечественной войны Советского Союза. У нас сегодня почему-то принято говорить о 1937 -1938 гг. только с точки зрения репрессий, но мало кто вспоминает, что именно в этот период были рождены те танки, что стали легендами военной поры…" Из воспоминачий Л.И. Горлинкого.
Советские танки подробная оценка о них того времени звучала из многих уст. Многие старые люди вспоминали, что именно с событий в Испании всем стало ясно, что война все ближе подбирается к порогу и воевать придется именно с Гитлером. В 1937 г. начались массовые чистки и репрессии в СССР и на фоне этих непростых событий советский танк начал превращаться из "механизированной кавалерии" (в которой одно из его боевых качеств выпячивалось за счет снижения других) в сбалансированную боевую машину, обладающую одновременно мощным вооружением, достаточным для подавления большинства целей, хорошей проходимостью и подвижностью при броневой защите, способной сохранить его боеспособность при обстреле наиболее массовыми противотанковыми средствами вероятного противника.
Большие танки рекомендовалось вводить в состав дополнительно только специальные танки – плавающие, химические. Бригада имела теперь 4 отдельных батальона по 54 танка и была усилена за счет перехода от трехтанковых взводов к пятитанковым. Кроме того, Д. Павлов обосновал от каз от формирования в 1938 г. к четырем имеющимся мехкорпусам еще трех дополнительно, считая, что эти соединения немобильны и трудноуправляемы, а главное – требуют иной организации тылов. Тактико-технические требования к перспективным танкам, как и ожидалось, были скорректированы. В частности, в письме от 23 декабря начальнику КБ завода № 185 им. С.М. Кирова новый начальник потребовал усилить бронирование новых танков с тем, чтобы на дистанции 600-800 метров (эффективная дальность).
Новейшие танки мира при проектировании новых танков необходимо предусмотреть возможность увеличения уровня броневой защиты во время модернизации по крайней мере на одну ступень…" Эта задача могла быть решена двумя путями Во-первых, увеличением толщины броневых листов и, во-вторых, "применением брони повышенной сопротивляемости". Нетрудно догадаться, что второй путь считался более перспективным, так как применение особым образом упрочненных броневых листов, или даже двухслойной брони, могло при сохранении прежней толщины (и массы танка в целом) поднять ее стойкость в 1,2-1,5 раза. Именно этот путь (применение особо упрочненной брони) и был выбран в тот момент для создания новых типов танков.
Танки СССР на заре танкового производства наиболее массово применялась броня, свойства которой по всем направлениям были идентичны. Такая броня называлась гомогенной (однородной), и с самого начала броневых дел мастера стремились к созданию именно такой брони, ведь однородность обеспечивала стабильность характеристик и упрощала обработку. Однако в конце XIX века было замечено, что при насыщении поверхности броневой плиты (на глубину от нескольких десятых долей до нескольких миллиметров) углеродом и кремнием ее поверхностная прочность резко повышалась, тогда как остальная часть плиты оставалась вязкой. Так в обиход вошла гетерогенная (неоднородная) броня.
Военные танки применение гетерогенной брони было очень важно, так как увеличение твердости всей толщи броневого листа приводило к уменьшению его упругости и (как следствие) к увеличению хрупкости. Таким образом, наиболее прочная броня при прочих равных условиях оказывалась очень хрупкой и часто кололась даже от разрывов осколочно-фугасных снарядов. Поэтому на заре броневого производства при изготовлении гомогенных листов задача металлурга заключалась в том, чтобы достичь максимально возможной твердости брони, но при этом не потерять ее упругости. Поверхностно упрочненная насыщением углеродом и кремнием броня была названа цементированной (цементованной) и считалась в то время панацеей от многих бед. Но цементация – процесс сложный, вредный (например, обработка раскаленной плиты струей светильного газа) и сравнительно дорогой, и потому его освоение в серии требовало больших затрат и повышения культуры производства.
Танк военных лет даже в эксплуатации эти корпуса были менее удачными, чем гомогенные, так как без видимых на то причин в них образовывались трещины (преимущественно в нагруженных швах), да и ставить заплатки на пробоины в цементованных плитах в ходе ремонта было весьма затруднительно. Но все же ожидалось, что танк, защищенный 15-20-мм цементованной броней, будет эквивалентен по уровню защиты такому же, но укрытому 22-30-мм листами, без значительного увеличения массы.
Также к середине 1930-х в танкостроении научились упрочнять поверхность сравнительно тонких бронеплит неравномерной закалкой, известной с конца XIX века в судостроении как "метод Круппа". Поверхностная закалка приводила к значительному увеличению твердости лицевой стороны листа, оставляя основную толщу брони вязкой.
Как стреляют танки видео до половины толщины плиты, что было, конечно, хуже, чем цементация, так как при том, что твердость поверхностного слоя была выше, чем при цементации, упругость листов корпуса значительно снижалась. Так что "метод Круппа" в танкостроении позволял поднять прочность брони даже несколько больше, чем цементация. Но та технология закалки, что применялась для морской брони больших толщин, уже не годилась для сравнительно тонкой брони танков. До войны этот способ почти не применялся в нашем серийном танкостроении из-за трудностей технологического характера и сравнительно высокой стоимости.
Боевое применение танков наиболее отработанной для танков была 45-мм танковая пушка обр 1932/34 гг. (20К), и до событии в Испании считалось, что ее мощности вполне хватает для выполнения большинства танковых задач. Но бои в Испании показали, что 45-мм орудие может удовлетворять только задаче борьбы с вражескими танками, так как даже обстрел живой силы в условиях гор и леса оказывался малоэффективным, а уж вывести из строя окопанную вражескую огневую точку можно было только в случае прямого попадания. Стрельба же по укрытиям и ДЗОТам была неэффективна вследствие малого фугасного действия снаряда массой всего около двух кг.
Виды танков фото чтобы даже одно попадание снаряда надежно выводило из строя противотанковую пушку или пулемет; и в-третьих, чтобы увеличилось пробивное действие танковой пушки по броне вероятного противника, так как на примере французских танков (уже имевших толщину брони порядка 40-42 мм) стало ясно, что броневая защита иностранных боевых машин имеет тенденцию к значительному усилению. Для этого существовал верный путь – увеличение калибра танковых пушек и одновременное увеличение длины их ствола, так как длинная пушка большего калибра ведет огонь более тяжелыми снарядами с большей начальной скоростью на большее расстояние без исправления наводки.
Лучшие танки мира имели пушку большого калибра, также имеет большие размеры казенной части, значительно больший вес и увеличенную реакцию отдачи. А это требовало увеличения массы всего танка в целом. Кроме того, размещение в замкнутом объеме танка больших по габаритам выстрелов приводило к снижению возимого боекомплекта.
Положение усугублялось тем, что в начале 1938 г. вдруг оказалось, что дать заказ на проектирование нового, более мощного танкового орудия просто некому. П. Сячинтов и вся его конструкторская группа были репрессированы, так же как и ядро КБ "Большевика" под руководством Г. Магдесиева. На воле осталась лишь группа С. Маханова, который с начала 1935 г. пытался довести свое новое 76,2-мм полуавтоматическое единое орудие Л-10, да коллектив завода № 8 неспешно доводил "сорокапятку".
Фото танков с названиями количество разработок велико, но в серийное производство в период 1933-1937 гг. не принят ни один…". В самом деле, ни один из пяти танковых дизелей воздушного охлаждения, работа над которыми велась в 1933-1937 гг. в двигательном отделе завода № 185, доведен до серии не был. Более того, несмотря на решения на самых верхних уровнях о переходе в танкостроении исключительно на дизельные двигатели, процесс этот сдерживался рядом факторов. Конечно, дизель имел значительную экономичность. Он расходовал меньшее количество топлива на единицу мощности в час. Дизельное топливо менее подвержено возгоранию, так как температура вспышки его паров была весьма высока.
Новые танки видео даже наиболее доведенный из них танковый двигатель МТ-5 требовал для серийного выпуска реорганизации двигательного производства, что выражалось в постройке новых цехов, поставках передового иностранного оборудования (своих станков нужной точности еще не было), финансовых инвестициях и укреплении кадров. Планировалось, что в 1939-м этот дизель мощностью 180 л.с. пойдет на серийные танки и артиллерийские тягачи, но из-за следственных работ по выяснению причин аварий танковых двигателей, которые длились с апреля по ноябрь 1938 г., эти планы выполнены не были. Также была начата и разработка немного увеличенного по высоте шестицилиндрового бензинового мотора № 745 мощностью 130-150 л.с.
Марки танков удельными показателями, вполне устраивавшими танкостроителей. Испытания танков проводились по новой методике, специально разработанной по настоянию нового начальника АБТУ Д. Павлова применительно к боевой службе в военное время. Основой испытаний был пробег протяженностью 3-4 дня (не менее 10-12 часов ежедневного безостановочного движения) с однодневным перерывом для техосмотра и производства восстановительных работ. Причем ремонт разрешалось производить только силами полевых мастерских без привлечения заводских специалистов. Далее следовала "площадка" с препятствиями, "купание" в воде с дополнительной нагрузкой, имитировавшей пехотный десант, после чего танк отправлялся на обследование.
Супер танки онлайн после работы по улучшению, казалось, снимали с танков все претензии. И общий ход испытаний подтвердил принципиальную правильность основных изменений конструкции – увеличение водоизмещения на 450-600 кг, применение двигателя ГАЗ-М1, а также трансмиссии и подвески "Комсомольца". Но в ходе испытаний в танках вновь проявились многочисленные мелкие дефекты. Главный конструктор Н. Астров был отстранен от работ и в течение нескольких месяцев находился под стражей и следствием. Кроме того, танк получил новую башню улучшенной защиты. Измененная компоновка позволила разместить на танке больший боекомплект к пулемету и два маленьких огнетушителя (прежде огнетушителей на малых танках РККА не было).
Танки США в рамках работ по модернизации, на одном серийном образце танка в 1938-1939 гг. прошла испытания торсионная подвеска, разработанная конструктором КБ завода № 185 В. Куликовым. Она отличалась конструкцией составного короткого соосного торсиона (длинные моноторсионы нельзя было использовать соосно). Однако такой короткий торсион на испытаниях показал недостаточно хорошие результаты, и потому торсионная подвеска в ходе дальнейших работ не сразу проложила себе дорогу. Преодолеваемые препятствия: подъемы не менее 40 градусов, вертикальная стенка 0,7м, перекрываемый ров 2-2,5 м".
Ютуб про танки работы по изготовлению опытных образцов двигателей Д-180 и Д-200 для разведывательных танков не ведутся, ставя под угрозу выпуск опытных образцов". Оправдывая свой выбор, Н. Астров говорил, что колесно-гусеничный неплавающий разведчик (заводское обозначение 101 или 10-1), равно как и вариант танка-амфибии (заводское обозначение 102 или 10-2), являются компромиссным решением, так как удовлетворить требованиям АБТУ в полной мере не представляется возможным. Вариант 101 представлял собой танк массой 7,5 т с корпусом по типу корпуса, но с вертикальными бортовыми листами цементованной брони толщиной 10-13 мм, так как: "Наклонные борта, вызывая серьезное утяжеление подвески и корпуса, требуют значительного (до 300мм) уширения корпуса, не говоря уже об усложнении танка.
Видео обзоры танков в которых силовой агрегат танка планировалось выполнить на базе 250-сильного авиамотора МГ-31Ф, который осваивался промышленностью для сельскохозяйственных самолетов и автожиров. Бензин 1-го сорта размещался в танке под полом боевого отделения и в дополнительных бортовых бензобаках. Вооружение полностью отвечало заданию и состояло из спаренных пулеметов ДК калибра 12,7-мм и ДТ (во втором варианте проекта значится даже ШКАС) калибра 7,62-мм. Боевая масса танка с торсионной подвеской составляла 5,2 т, с рессорной – 5,26 т. Испытания прошли с 9 июля по 21 августа по методике, утвержденной в 1938 г., причем особое внимание уделялось танкам.
КВ-1 производства ЛКЗ образца 1939 года (вооружение – пушка Л-11, установленная в сварной башне)
Выпускавшиеся с апреля 1940 года первые серийные машины во многом были похожи на опытные экземпляры с орудием Л-11 (проект 1939 года), установленной в маске «свиное рыло», которая сильно похожа на германскую «Saukopfblende». Правда последняя появилась несколько позднее.
Практика показала крайнюю ненадёжность данной пушки и недостаток её мощности. Ствол пушки был подвешен под её люлькой, что существенно снижало точность ведения огня. Дважды в одно место попасть было практически невозможно.
На опытных машинах ставилась башня, имевшая гнутый кормовой лист. На серийных его заменили плоским броневым листом. Конструкция башни стала клёпано-сварной и получила коробчатую форму, существенно облегчавшую её изготовление. Реальное серийный выпуск танков началось в ноябре-декабре 1940 г.
КВ с малой башней проекта 1939 г. имели в лобовом броневом листе корпуса амбразуру для стрельбы из штатного оружия экипажа, которая находилась рядом с люком (смотровым) механика-водителя.. На более поздних танках на этом месте в шаровой установке монтировался пулемёт ДТ калибра 7,62 мм. Все КВ в дальнейшем данное размещение пулемёта сохраняли.
Первые КВ имели башенный пулемёт, установленный в кормовой части, установленный по упрощённому варианту. Позднее это крепление заменили на стандартное шаровое крепление.
Танки проекта 1939 г. отличались достаточно высоким качеством изготовления и обработки практически всех деталей и ясностью форм. Опорные катки (двойные) были стальными и оснащались резиновыми втулками, а ролики поддерживающие – резиновыми бандажами, что значительно способствовало плавности хода машины.
Проблемы с резиной привели к тому, что после 1941 года танки всех резиновых деталей лишились.
КВ проекта 1939 выпускался только Кировским заводом. В документации Наркомата танковой промышленности и заводов-производителей танка КВ периода 1939 – 1941 годов практически отсутствует различия, между выпускавшимися вариантами машины. Все танки именовались «тяжёлый танк КВ», либо «КВ с малой башней». Только с лета 1941 года появилась градация КВ-1 и КВ-2. Но последняя также не учитывала существенных изменений в их производстве и конструкции.
Поэтому в настоящем материале для разграничения различных модификаций танка и завода – изготовителя последнего будет указываться год разработки конкретного проекта (не путать с годом запуска в серию) и его основной производитель. ЛКЗ, например.
КВ-1 производства ЧТЗ и ЛКЗ образца 1940 года (вооружение – пушка Ф-32, установленная в сварной башне)
В конце 1940 г. принимается решение о необходимости кардинальной переработки всей конструкции танка КВ-1. Побудительной причиной для этого стала установка на танк нового вооружения и налаживание его серийного производства.
Танк проекта 1940 года начали серийно выпускать с января 1941 года. Первоначально только на ЛКЗ. В отличии от предыдущего проекта эта машина получила новую башню (доработанную башню проекта 39 года), в которой устанавливалась пушка Ф-32, имевшая длину ствола 31,5 калибра. Для её установки была разработана новая маска, аналогичная используемой на танке Т-34.
Пушка Ф-32 являлась модернизацией танковой пушки типа Ф-22, которая испытывалась ещё на БТ-7А. хотя в это же время на Т-34 уже устанавливали пушку Ф-34, более мощную и эффективную, чем Ф-32. В результате сложилась парадоксальная ситуация, когда средний танк был вооружён мощнее тяжёлого.
Чтобы изменить сложившийся дисбаланс велись опытные работы по вооружению танка КВ-1 пушками калибра 85 или 95 мм, но практического результата добиться не удалось. Пушку Ф-27, с лучшими баллистическими характеристиками, также не вписалась в конструкцию.
Начиная с 01.07.1941, в целях увеличения количества выпускаемых танков КВ-1 с производства на ЛКЗ был снят КВ-2. Следующим шагом явилось упрощение конструкции устанавливаемой на КВ-1 башни и установка новых усиленных опорных катков.
Анализ участия КВ в первых боях с Вермахтом показал, что он недостаточно защищён от огня 57 мм противотанковых и, особенно, зенитных орудий калибра 88 мм, имевшихся на вооружении немецкой армии. Поэтому, несмотря на перегруженность трансмиссии танка, его слабый двигатель и подвеску, было принято решение об усилении бронирования КВ-1, как временной меры, обеспечивающей повышение его защищённости.
На танках проекта 1940 г., выпускавшихся с конца 1941 года (октябрь), на переднюю стенку отделения управления и передние наклонные листы корпуса стали дополнительно наваривать броневые листы, имевшие толщину 20 мм. Башенный погон защищали дополнительно устанавливаемыми броневыми листами толщиной 50 мм.
После эвакуации завода из Ленинграда на Урал (в Челябинск) КВ-1 проекта 1940 г. стали выпускать и здесь. Первая машина сошла с конвейера в феврале 1941г. Производство танков данного типа продолжалось до октября 1941 г., пока не закончились имеющиеся танковые пушки Ф-32.
Челябинские конструкторы, сокращая трудозатраты, внесли в проект множество изменений. Например, только в июле 1941 года их было 349, а в августе уже 1322. Ленинградский завод в условиях осады не мог позволить себе этого. Поэтому до конца сентября 1941 года они выпускали танк по старой документации.
Танк КВ-1 с двигателем М-17
Массовая эвакуация предприятий привела к нарушению и неритмичности поставок требуемого оборудования и материалов. В связи с этим, чтобы не снижать число выпускаемых танков, конструкторам приходилось оперативно решать инженерные задачи «с тем, что есть». Именно этим объясняется появление нескольких весьма необычных модификаций КВ-1.
Причём отличия касались не только формы корпуса, башни или вооружения, но и двигателя. Харьковский завод № 75, выпускавший дизеля В-2, в июле 1941 года начал эвакуацию на Урал. Возникла резкая нехватка двигателей для вновь выпускаемых танков. которую конструкторы ЛКЗ решили, установив на 35 машинах КВ (проекта 1940г.) изготовленных в сентябре 1941 г., двигатель М-17, разработанный для Т-35, вместо отсутствующего дизеля В-2.
Внешнее отличие этих танков от остальных машин выразилось в появлении пяти топливных баков на надгусеничных полках, ёмкостью по 160 л. Баки потребовались для компенсации повышенного расхода топлива М-17 (4,7 – 9,5 л на один км пробега, против 2,7 – 5,0 литра у В-2). Так же пришлось решать вопрос и на ЧТЗ в ноябре-декабре 1941 года. За это время в войска отгрузили 130 КВ-1 данного проекта, оснащённых двигателями М-17.
КВ-1Э. КВ-1 производства ЛКЗ и ЧТЗ проекта 1941 года, вооружённый пушкой Ф-32, установленной в сварной башне с дополнительной бронёй (экранами).
Данная модификация рассматривалась как временная мера, используемая до момента создания и запуска в производство модели, имевшей лучшую защиту.
Для этих целей использовали специально спроектированные экраны (броневые модули), которые крепили на борта корпуса и башню танка КВ-1. Это позволяло использовать имеющиеся танки, практически не меняя их конструкцию. Тем более, что находящийся в Ленинграде Ижорский завод не располагал соответствующим станочным парком для обработки утолщённой брони и выпуска более тяжёлых танков.
Решение ставить экраны на танки приняли в конце июня 1941 года. Комплект дополнительного бронирования состоял из броневых экранов разной толщины (от 20 до 35 мм). Экраны устанавливали на металлические бонки, предварительно приваренные к корпусу и башне танка. К последним они крепились болтами. То есть между дополнительной бронёй и основной оставался воздушный зазор. Такие танки стали именовать экранированными или танками с навесной бронёй.
Фотографий подобным образом доработанных КВ-1 проекта 1941 г. имеется достаточно много. А вот официальных документов о том, на каких предприятиях осуществлялась подобная модернизация, нет.
Уже к августу программу свернули ввиду того, что возросшая до 50 тонн масса танка являлась недопустимым перегрузом для силовой установки и ходовой части машины. Стали выходить из строя передние опорные катки, не выдерживая резко возросших нагрузок.
По дошедшим до нас фотографиям можно сделать предварительный вывод о том, что экранированию подвергались только машины, изготовленные в июле 1941 года (до того, как была введена башня упрощённой конструкции) комплекты для экранирования приходили не всегда «в сборе». Поэтому у некоторых КВ-1 дополнительные экраны стоят только на башне. Причём форма экранов, изготавливаемых в спешном порядке, была весьма разнообразна.
Стоит отметить, что экранированные КВ-1 встречаются только на ленинградском и Северо-Западном фронтах.
Модификация КВ-1 проекта 1941 года, выпускавшаяся ЧТЗ. Танк вооружался пушками Ф-32 или ЗиС-5, устанавливаемыми в сварной башне, имеющей упрощённую конструкцию
Ижорский завод в сентябре 1941 года активно вёл работы по созданию проекта новой сварной башни, которой планировалось заменить все ранее выпускавшиеся для танка КВ-1 башни.
С конца октября 1941 года на ЧТЗ приступили к выпуску КВ-1 проекта 1941 года (ЧТЗ) имеющего сварную башню с улучшенным бронированием задней части погона. От башни «деталь № 157» она отличалась рядом внесённых упрощений, которые позволяли увеличить выпуск танков. в этой конструкции удалось устранить почти все конструктивные недостатки, которые были присущи ранее выпускавшимся проектам.
Визуально отличие башни выражалось в том, что заднюю часть погона полностью удалось интегрировать в броню. В результате кормовая ниша стала смотреться заметно короче. Приборы наблюдения, которыми пользовался задний стрелок, сместили ближе к кормовой части башни, устранив, тем самым, мёртвую зону, существовавшую ранее над МТО.
На эти танки в основном устанавливали модифицированную пушку Ф-34 (ЗиС-5). Но на ранних выпусках ещё ставили Ф-32 (Пока выпуск ЗиС-5 не стал полностью перекрывать потребности в танковых пушках для КВ-1).
На последних выпущенных партиях данных танков уже просматривается использование корпусов образца 1942 года, имевших прямые броневые листы на корме.
Модификация КВ-1 (ЧКЗ) проекта 1941 года, вооружённая пушкой ЗиС-5, установленной в литой башне.
Работы по созданию для КВ литой башни велись с тех пор, как КВ-1 проекта 1939 года был запущен в серийное производство. В июне 1940 на ЛКЗ создали несколько её прототипов. Но запустить в серию не смогли, что объяснялось серьёзными проблемами технического характера, которые возникали при крупносерийном производстве танка с такой башней.
Подготовить опытное производство этих башен на Ижорском заводе в 1941 году тоже не смогли.
Следующий вариант подобной башни изготовили в марте 1941 года уже на заводе № 78. Но не смогли отладить технологический процесс литья детали таких размеров. Н Проблему усугубила эвакуация ЛКЗ. Серийное производство вновь отложили.
ЛКЗ и ЧТЗ в конце 1941 года постоянно наращивали выпуск танка КВ-1 со сварной башней. В это же время ЧКЗ продолжал работы по совершенствованию технологии изготовления литой башни, так как возможности выпуска «детали № 257» (именно так именовалась литая башня со 100 мм бронёй) позволяла получить ряд серьёзных преимуществ. Получив возможности использовать конструкторский потенциал сразу нескольких танковых КБ, «Танкоград» мог начать выпуск башни, имеющей лучшие баллистические формы и повышенную противоснарядную стойкость при той же толщине брони, что и у башен сварных. Даже при обстреле танка из 88 мм зенитных орудий Вермахта.
В январе 1941 вариант КВ-1 с такой башней был запущен в серийное производство и выпускался ЧКЗ вплоть до августа 1942 года. Но решить вопрос по отработке технологии изготовления литых корпусов КВ-1 в это время так и не смогли. Его смогли решить только в 1943 году уже на танках серии ИС (ИС-2).

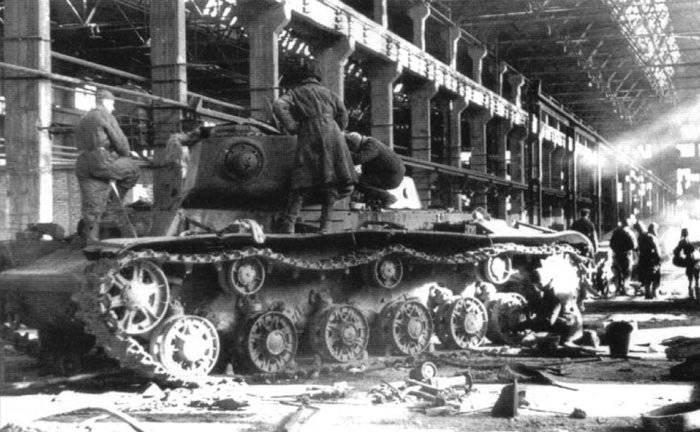

Модификации танка КВ-1 производства ЧКЗ выпуска 1942 года, оснащённого усиленной литой башней и вооружённого пушкой ЗиС-5.
Конструкторами завода № 200 в декабре 1941 года был создан альтернативный вариант литой башни для КВ-1, получивший обозначение «деталь № 957». Все места башни, которые в предыдущей конструкции были признаны недостаточно защищёнными, защитили бронёй, усиленной до 120 мм. При этом масса новой башни не увеличилась. Танк в официальных документах стал именоваться «КВ проекта 1942 года с литой башней усиленной». Машина находилась в серийном производстве с января по август 1942 года.
Внешне похожая на предыдущую, новая башня имела более толстую броню в районе погона, воротник (кольцевой прилив) брони в районе крепления шаровой установки пулемёта, установленного в кормовой нише. Последние танки данного проекта получили корпуса нового типа, имеющие в кормовой части прямой броневой лист. На первых корпусах новой формы ещё сохраняли выпуклую крышку люка, через который обеспечивался доступ к двигателю (на крыше МТО), затем и она стала плоской. Машины этого проекта уже начали оснащаться усиленными литыми опорными катками, имеющими улучшенную конструкцию.
Визуально литые башни, изготовленные на УЗТМ, во фронтальной проекции выглядят шире, а башни завода № 200 уже и имеют явно видимые литьевые детали.
КВ-1С является советским тяжёлым танком времен ВОВ. КВ означает «Клим Ворошилов», что является официальным названием советских серийных тяжёлых танков выпускавшихся в 1940-1943 годах. Индекс 1С обозначает «скоростную» модификацию первой модели серии.
создания КВ-1С
В условиях военного времени, когда было необходимо в первую очередь производить больше танков, все изменения, вносимые в конструкцию КВ-1, сказывались на надежности работы узлов и агрегатов тяжелого танка. Это в первую очередь касалось двигателя, элементов трансмиссии и КПП. Поскольку до начала Великой Отечественной войны КПП и трансмиссия танка КВ-1 до нормального рабочего состояния доведены не были, то не удивительно, что надежность деталей и качество изготовления КВ, выпускаемых в военное время стали еще хуже. Кроме того, поскольку в конструкцию танка вносились различные изменения и упрощения (литые башни, траки и катки, дополнительные баки для топлива и так далее) значительно увеличился вес танка - масса машины составляла от 47,5 до 48,2 тонн.
Из войск начали поступать многочисленные рекламации и жалобы, в которых говорилось, что «танки «Клим Ворошилов» на маршах часто ломаются, обладают малыми подвижностью и скоростью, ни один мост не выдерживает их». Государственный комитет обороны 23 февраля 1942 года принял постановление № 1334сс, согласно которому ЧКЗ обязывался с 15 апреля обязывался выпускать танки «Клим Ворошилов» массой менее 45,5 т и дизельным двигателем мощностью 650 лошадиных сил. На основании данного постановления, 24 февраля подписали приказ по НКТП № 222мсс, а 26 февраля - приказ Народного комиссариата обороны № 0039. Вес танков КВ, согласно данным приказам, должен быть снижен за счет уменьшения до 95 миллиметрам толщины лобовой брони вместе с экраном, снижения до 30 миллиметров толщин крыши башни, крыши корпуса, люков, уменьшения до 60 миллиметров толщины бронирования кормы, до 20 миллиметров задних листов днища, также убрали запасные топливные баки, боекомплект снизили до 90 снарядов, сократили ЗИП так далее.
Но, несмотря на усилия, в конструкцию тяжелого танка быстро внести изменения завод не смог. Сказывалась нехватка квалифицированных кадров, оборудования и материалов. Например, в первом квартале 42-го года потребность завода в рабочих составляла 40 тыс. человек, а коллектив завода по факту составлял 27321 человек. Также можно отметить кризис с оснащением танков «Клим Ворошилов» радиостанциями, когда с марта 42-го радиостанции устанавливались только на каждом пятом танке.
На заводе в начале марта были начаты испытания танка имеющего 650-сильный двигатель В-2К и новые бортовые передачи. Двигатель оказался неработоспособен, однако бортовые передачи показали хорошие результаты, поэтому с апреля месяца они были введены в серийное производство. На ЧКЗ с 20 апреля проводили испытания двух КВ, оснащенных 700-сильным дизельным двигателем и новой 8-скоростной коробкой передач. Довести «до ума» двигатели вновь не удалось, а новую коробку передач начали устанавливать на танк КВ-1С.
В марте-апреле 42-го года кризис с качеством КВ-1 достиг своего апогея: около 30% танков проходило всего 120–125 километров, после чего они ломались. Ненадежность тяжелых танков «достала» всех настолько, что по НКТП 21 марта издали приказ № 3 285мс в котором руководство Народного комиссариата объявило выговор конструкторско-инженерному составу и руководству СКБ-2 и ЧКЗ (Махонин, Зальцман, Кизельштейн, Котин, Арсеньев, Маришкин, Гольштейн, Цуканов, Шендеров) и обязало «навести в технической документации и технологии производства дизелей В-2 и танков КВ необходимый порядок».
Однако, несмотря на нарушение технологического процесса, недостатки, невыполнение различных постановлений ГКО и приказов НКТП, выпуск на ЧКЗ танков КВ-1 продолжал постоянно расти. Инженеры и рабочие, работая по 11 часов в день (такой была продолжительность рабочей смены), а зачастую и больше, пытались дать фронту наибольшее количество боевых машин. Красная армия в марте 1942 года получила 250 КВ-1, в апреле уже 282, а в мае 351 машину. После этого производство танков «Клим Ворошилов» начало снижаться и в начале лета поступило немало предложений снять КВ с производства. Дело в том, что к лету 42-го года, из-за перевооружения вермахта, танки КВ утратил свое преимущество в бронезащите. Данная ситуация потребовала кардинальных изменений.
История создания танка КВ-1С (скоростного) началась с любопытного документа. 5 июня 1942 г. И.В. Сталин, председатель Государственного комитета обороны было подписано постановление № 1878сс которое содержало следующее:
«Опыт боевого использования КВ-1 в воинских частях показал следующие недостатки танков «Клим Ворошилов»:
-большая масса танка (составляющая 47,5 тонн), сокращает боевую оперативность машины и усложняет условия его боевой эксплуатации;
-недостаточная надежность КПП вследствие малой прочности шестерен замедленной и первой передач и картера;
Работа системы охлаждения двигателя недостаточно интенсивная. Вследствие этого часто приходится производить переключение скоростей на более низкие, что является причиной сокращения средних скоростей движения, а также ограничивает возможность полного использования мощности мотора;
-круговая обзорность танка была недостаточной из-за отсутствия командирской башенки и неудобного размещения смотровых приборов.
Кроме данных основных недостатков из армии поступает информация о множестве дефектов сборки и изготовления некоторых узлов, в особенности дизельного двигателя, что свидетельствует о недостаточном контроле процесса изготовления и сборки танков, а также о нарушении технологического процесса».
Танки КВ-1С 6-го гвардейского отдельного танкового полка прорыва в атаке. Северо-Кавказский фронт
Этим же постановлением ЧКЗ было предписано с 1 августа перейти на производство танков КВ масса которых не будет превышать 42,5 тонн. Для уменьшения веса танка приказом народного комиссариата танковой промышленности заводам № 200 и УЗТМ разрешалось изменить толщину бронелистов:
-уменьшить толщину лобового, бортовых и нижнего листов, а также листов сварной башни с 75 до 60 миллиметров;
-снять у водителя экран - срок окончания работ 15 июня;
-уменьшить до 30 миллиметров толщину листов днища;
-уменьшить толщину стенок бронезащиты пушки и литой башни до 80–85 миллиметров, а также сохранив существующий погон пушки уменьшить ее габариты за счет литейных форм;
-уменьшить ширину трака до 650 миллиметров (срок выполнения до 1 июля 1942 года).
Согласно данному приказу на танки КВ-1 должны были устанавливаться новые 8-скоростные КПП, новые вентиляторы и радиаторы. Этим же приказом сокращался выпуск КВ-1 весом 47,5 тонн.
На ЧКЗ и заводе № 100 к 20 июня полным ходом велись работы по отработке агрегатов и узлов для облегченного танка. Так, например, испытания новой 8-скоростной коробки передач велись сразу на двух танках КВ (№№ 10279 и 10334), причем их начали еще в апреле. Машины к середине июня прошли лишь от 379 до 590 километров (по плану танки должны были пройти 2 тыс. километров). В то же время, на танках «Клим Ворошилов» с номерами 10033, 11021 и 25810 поставили гусеницы меньшей ширины и без клыков через один трак. Масса трака была меньше старого на 1,2 килограмма, а вся гусеница на 262 килограмма. Проводили испытания радиатора новой конструкции, разрабатывали новую башню. Три танка КВ даже отправили в Ташкент для проведения испытаний системы охлаждения двигателя при высоких температурах.
В начале июля начали сборку первых облегченных КВ, на которых были установлены новые узлы и агрегаты.
В это же время, учитывая прорыв к Сталинграду немецких войск, Ставка верховного главнокомандующего приняла решение увеличить производство средних танков Т-34 за счет сокращения производства танков «Клим Ворошилов». Мотивы данного решения были обоснованными и простыми: КВ перед Т-34 не имел преимуществ в вооружении, уступал в маневренности, был менее надежен, был более дорогим и сложным в производстве. ГКО 15 июля 1942 года решает в течение месяца развернуть на ЧКЗ производство «тридцатьчетверок». При этом производство тяжелых танков значительно сократилось - до 450 единиц в квартал, то есть около 25% мощностей предприятия оставили для производства тяжелых танков.
Одновременно с организацией на заводе № 100 и ЧКЗ производства танков Т-34 полным ходом велись испытания нового танка «Клим Ворошилов», который получил обозначение КВ-1С (скоростной). Два КВ-1С в период с 28 июля по 26 августа 1942 года прошли гос. испытания. Еще до окончания испытаний - 20 августа 1942 г. - новый тяжелый танк приняли на вооружение.
Толщина бронелистов танк КВ-1С была уменьшена до 60 миллиметров (лишь толщина подбашенной коробки была такой же, как и на КВ-1 – 75 миллиметров), изменили форму кормы корпуса, установили уменьшенную башню новой конструкции, которая была оснащена командирской башенкой кругового обзора, оснастили новыми смотровыми приборами. Существенные изменения внесли в силовую передачу танка, установили новый главный фрикцион, 8-скоростную коробку передач с силуминовым картером (2 скорости назад и 8 вперед). Также, на танке КВ-1С были смонтированы новые вентилятор и радиаторы, изменили размещение аккумуляторов. В ходовой части были применены облегченные опорные катки и облегченные гусеницы имеющие уменьшенную ширины.
В результате данных изменений масса КВ-1С уменьшилась до 42,3 тонн, скорость увеличилась до 43,3 километров в час по шоссе, повысилась надежность и маневренность танка. Однако цена, заплаченная за это, была очень большой: вооружение танка КВ-1С не изменилось - 76,2-миллиметровое орудие ЗИС-5, однако уменьшение толщин брони при сохраненной схеме бронекорпуса снизило снарядостойкость машины. КВ-1С по своим боевым качествам почти сравнялся с танком Т-34.
Танкисты 6-го гвардейского танкового полка прорыва осваивают новые танки КВ-1С (2-я гвардейская танковая армия, командующий генерал-полковник С.И. Богданов)
Производство КВ-1С было начато в августе 1942 года, до официального принятия танка на вооружение. Поскольку ЧКЗ занимался выпуском танков трех типов - Т-34, КВ-1 и КВ-1С - возникли значительные проблемы с производством КПП. Но, несмотря на это в сентябре 42-го года завод смог изготовить 180 КВ-1И, после чего производство данных танков начало снижаться.
С первого квартала 1943 года предполагалось установить на танк КВ-1С командирскую башенку, имеющую новую конструкцию, перископы Mk-4, изменить системы охлаждения двигателя и смазки, и увеличить ЗИП. Однако к этому времени стало ясно, что КВ-1С не удовлетворяет новым требованиям, которые предъявляются к тяжелым танкам прорыва. В связи с этим работы по совершенствованию танка свернули, а уже в августе 43-го производство КВ-1С свернули окончательно. Все силы завода № 100 и ЧКЗ направили на создание тяжелого танка ИС.
Используя КВ-1С в качестве базового, создали другой гораздо более известный образец бронетехники – тяжелую штурмовую САУ СУ-152.
Всего в 1942 году на ЧКЗ выпустили 626 тяжелых танков КВ-1С, а в 1943 году – 464.
Общий суммарный выпуск танков КВ-1С составил 1090 штук (по другим сведениям - 1106). Кроме того, выпустили 25 КВ-8С (огнеметные) имеющие корпус от КВ-1с и башню огнеметного КВ-8 и 10 собственно КВ-8С (огнеметные), где огнемет АТО-42 был установлен в штатную башню танка.
Описание конструкции
По своей сути КВ-1С по отношению к КВ-1 являлся модернизацией средней глубины. Основной целью модернизации являлось уменьшение общего веса танка, повышения надёжности при эксплуатации и его скорости, решение неудовлетворительной эргономики рабочих мест на КВ-1. «Скоростная» модификация КВ-1 по сравнению с базовой моделью получила меньшие габаритный и массу корпуса (в том числе, благодаря ослаблению бронирования), новую башню, имеющую кардинально улучшенную эргономику, новую более надёжную КПП. Моторная группа и вооружение остались без изменений. Компоновка КВ-1С была классической, что и для всех остальных советских серийных средних и тяжёлых танки того времени. Корпус танка от носа к корме делился на следующие отделения: управления, боевое и моторно-трансмиссионное. Стрелок-радист и механик-водитель были размещены в отделении управления, другие члена экипажа (три) размещались в боевом отделении, которое объединяло башню и среднюю часть бронекорпуса. Там же были размещены орудие, боезапас, а также часть топливных баков. Трансмиссия и двигатель устанавливались в кормовой части машины.
Бронекорпус и башня
Бронекорпус танка был сварен из катаных бронеплит толщиной 20, 30, 40, 60 и 75 миллиметров. Бронезащита противоснарядная, дифференцированная. Бронеплиты лобовой части танка были установлены под рациональными углами наклона. Обтекаемая башня являлась броневой отливкой сложной геометрической формы. 75-миллиметровые борта для повышения снарядостойкости располагались под углом к вертикали. Лобовая часть башни и амбразура для орудия, которая образовывалась пересечением четырёх сфер, была отлита отдельно и соединялась с остальными бронированными деталями башни при помощи сварки. Маска орудия являлась цилиндрическим сегментом гнутой катаной бронеплиты. Она имела три отверстия - для пушки, прицела и спаренного пулемёта. Толщина брони лба башни и маски орудия достигала 82 миллиметров. Башня была установлена на погон (диаметр 1535 миллиметров) в бронекрыше боевого отделения и фиксировалась при помощи захватов для предотвращения сваливания во время сильного крена или опрокидывания танка. Погон башни размечался в тысячных для ведения огня с закрытых позиций.
Механик-водитель размещался в передней части бронекорпуса машины по центру, место стрелка-радиста находилось слева от него. Три члена экипажа размещались в башне: рабочие места командира и наводчика располагались слева от орудия, заряжающего – справа. У командира машины имелась литая наблюдательная башенка с 60-миллиметровой вертикальной броней. Посадка/высадка экипажа происходила через два круглых люка: над рабочим местом заряжающего в башне и над рабочим местом стрелка-радиста на крыше корпуса. В корпусе также имелся днищевой люк, предназначенный для аварийного покидания танка и несколько люков, лючков и тех. отверстий для погрузки боекомплекта танка, доступа к горловинам топливного бака, другим агрегатам и узлам машины.
Вооружение
Основное вооружение танка КВ-1С – пушка 76,2-миллиметровая ЗиС-5. Орудие устанавливалось в башне на цапфах и было уравновешено полностью. Сама башня и орудие Д-5Т также являлись уравновешенной: центр масс башни размещался на геометрической оси вращения. Вертикальные углы наводки пушки ЗиС-5 составляли от −5 до +25°. Выстрел производился при помощи ручного механического спуска.
В боекомплект орудия входило 114 выстрелов унитарного заряжания. Укладка выстрелов осуществлялась в вдоль бортов боевого отделения и в башне.
На танке КВ-1С было установлено три 7,62-миллиметровых пулемёта ДТ: один спаренный с орудием, курсовой и кормовой пулеметы в шаровых установках. Боекомплект к ДТ составлял 3 тыс. патронов. Данные пулемёты устанавливались таким образом, что в случае необходимости они снимались с монтировок и использовались вне танка. Кроме того, для самообороны у экипажа имелось несколько ручных гранат Ф-1, а иногда сигнальным пистолетом.
Двигатель
Танк КВ-1С оснащался 12-цилиндровым четырёхтактным V-образным дизельным 600-сильным (441 кВт) двигателем В-2К. Для пуска двигателя служили 15-сильный (11 кВт) стартер СТ-700 или сжатый воздух из двух 5-литровых резервуаров размещенных в боевом отделении. Танк КВ-1С имел довольно плотную компоновку, при которой топливные баки, объём которых составлял 600-615 литров, располагались в боевом и моторно-трансмиссионном отделениях. Также танк имел четыре наружных дополнительных топливных бака общей ёмкостью 360 литров, и которые не связаны с топливной системой мотора.
Трансмиссия
Механическая трансмиссия танка КВ-1С состояла из:
- главный фрикцион – многодисковый, сухого трения («сталь по феродо»);
-четырёхступенчатая КПП имеющая демультипликатор (2 передачи назад и 8 вперёд);
-пара многодисковых бортовых фрикционов сухого трения («сталь по стали»);
-два планетарных бортовых редуктора.
Приводы управления трансмиссией танка - механические. Почти все авторитетные печатные источники отмечают, что самым существенным недостатком танка КВ-1 и машин созданных на его базе являлась низкая общая надёжность трансмиссии, поэтому на КВ-1С установили новую коробку передач, которая позднее применили на танках ИС-2.
Ходовая часть
В ходовой части КВ-1С сохранили все тех. решения аналогичного узла КВ-1, но некоторые детали уменьшили в размерах для снижения общей массы машины. Подвеска танка - торсионная индивидуальная для каждого из 6 двускатных цельнолитых опорных катков (диаметр 600 миллиметров) на борт. Напротив каждого из опорных катков к бронекорпусу были приварены ограничители хода балансиров подвески. Венцы - съёмные, зацепление - цевочное. Для поддерживания верхней ветви гусеницы служило три поддерживающих катка на борт. Для натяжения гусеницы служил винтовой механизм; гусеница состояла из 86-90 одногребневых траков; ширина гусеницы – 608 миллиметров. Ширину гусеницы по сравнению с КВ-1 уменьшили на 92 миллиметроа.
Электрооборудование
В КВ-1С электропроводка была однопроводной, бронекорпус машины служил вторым проводом. Исключением являлась цепь аварийного освещения, являвшаяся двухпроводной. Источником электроэнергии (напряжение 24 В) служил генератор ГТ-4563А оснащенный реле-регулятором РРА-24 (мощность 1 кВт), а также четыре последовательно соединённых аккумуляторных батареи 6-СТЭ-128 (общая ёмкость 256 А ч). Потребителями электроэнергии являлись:
- электродвигатель поворота башни;
- внутреннее и внешнее освещение танка, приборы подсветки шкал измерительных приборов и прицелов;
- наружный звуковой сигнал, цепь сигнализации к экипажу машины от десанта;
- контрольно-измерительные приборы (вольтметр и амперметр);
- электроспуск пушки;
- танковое переговорное устройство и радиостанция;
- электрика моторной группы - пусковое реле РС-400 или РС-371, стартер СТ-700 и так далее.
Прицелы и средства наблюдения
На танк КВ-1С впервые для советского крупносерийного танка была установлена командирская башенка имеющая пять смотровых щелей с защитными стёклами. В бою механик-водитель наблюдал через смотровой прибор с триплексом, для защиты служила броневая заслонка. Данный смотровой прибор был установлен на лобовой бронеплите в бронированном люке-пробке по осевой продольной линии танка. В спокойной обстановке данный люк-пробка выдвигался вперёд, обеспечивая непосредственный более удобный обзор с рабочего места механика-водителя.
Для стрельбы танк КВ-1С был оснащен двумя орудийными прицелами - перископическим ПТ-6 для ведения огня с закрытых позиций и телескопическим ТОД-6 для ведения огня прямой наводкой. Головку перископического прицела защищал специальный броневой колпак. Для обеспечения возможности ведения огня в темноте шкалы прицелов оснащались приборами подсветки. Кормовой и курсовой пулемёты ДТ оснащались прицелом ПУ от снайперской винтовки, имеющей трёхкратное увеличение.
Средства связи
Среди средств связи радиостанция 9Р (10Р, 10РК-26) а так же переговорное устройство ТПУ-4-Бис, рассчитанное на 4 абонента.
Радиостанции 10Р (10РК) – комплект в который входят передатчик, приёмник и умформеры (одноякорные мотор-генераторы) для их питания, которые подсоединяются к 24 В бортовой электросети.
10Р – симплексная ламповая гетеродинная коротковолновая радиостанция, работающая в диапазоне от 3,75 до 6 МГц (длины волн – 50-80 метров). Дальность связи на стоянке в голосовом (телефонном) режиме составляла 20-25 километров, в движении дальность была несколько меньшей. Большая дальность связи получалась в телеграфном режиме, когда информацию передавали азбукой Морзе или другой дискретной системой кодирования. Для стабилизации частоты использовался съёмный кварцевый резонатор, плавная подстройка частот отсутствовала. 10Р давала возможность вести связь с использованием двух фиксированных частот; для их смены использовали другой кварцевый резонатор состоящих из 15 пар, входящих в комплект радиостанции.
Радиостанция 10РК была технологическим улучшением модели 10Р. Новая радиостанция была дешевле и проще в производстве. У данной модели уже имелась возможность плавного выбора частоты, число кварцевых резонаторов уменьшили до 16. По дальности связи характеристики не претерпели значительных изменений.
Переговорное устройство ТПУ-4-Бис давало возможность вести переговоры между членами экипажа даже при сильно зашумленной обстановке. Существовала возможность подключать к радиостанции шлемофонную гарнитуру (ларингофоны и головные телефоны) для внешней связи.
Боевое применение
Создание танка КВ-1С было оправданным шагом, если учитывать неудачный первый этап войны. Но данный шаг лишь приблизил «Клим Ворошилов» к средним танкам. В армию так и не поступило полноценного тяжёлого танка (по более поздним стандартам), который бы резко отличался по боевой мощи от средних танков. Таким шагом могла стать установка на танк 85-миллиметровой пушки. Однако дальше экспериментов не проводилось, поскольку обычные 76-миллиметровые танковые пушки в 41-42-х годах легко боролись с любой бронетехникой немцев. Вроде бы не было явных причин, чтобы усилить вооружение.
Делегация колхозников Ленинского района Московской области передает Красной Армии танковую колонну «Московский колхозник», состоящую из 21 танка КВ-1С
Но после появления на вооружении третьего рейха Pz. VI («Тигр»), оснащенных 88-миллиметровой пушкой танки «Клим Ворошилов» в одночасье устарели: КВ не могли на равных бороться с тяжёлыми танками противника. Осенью 43-го года выпустили некоторое количество КВ-85 (разработан на базе КВ-1С и оснащен 85-миллиметровой пушкой), однако затем производство танков КВ свернули в пользу ИС.
Некоторое количество танков КВ-1С продолжало использоваться вплоть до 1945 года; в частности, 68-я танковая бригада, которая принимала участие в боях на Кюстринском плацдарме, в феврале 1945 г. имела два танка данного типа.
Подбитые советские танки КВ-1С и Т-34-76
