Технология беспроводной зарядки существовала уже за несколько лет до выпуска первых мобильных устройств с ее поддержкой, но именно с выпуска винфонов Nokia Lumia 920 и Lumia 820 данная технология начала получать массовое распространение.
Технологию беспроводной зарядки получает все больше смартфонов, в особенности - флагманские модели. Все, что нужно для зарядки таких устройств, это положить их задней крышкой на специальную панель. Никакие провода не нужны. Не нужно и нажимать какие-либо кнопки. Зарядка начинается и заканчивается автоматически.
Зачем нужна беспроводная зарядка?
Помимо того, что беспроводная зарядка удобна сама по себе, ее использование позволяет продлить жизнь разъему питания. Кроме того, такое устройство может оказаться единственным нормальным способом зарядить смартфон, если его разъем уже сломан. Из минусов технологии - чуть большее время процесса зарядки.
Как работает беспроводная зарядка?
Принцип этой технологии строится на действии магнитного поля. Смартфон выступает в роли приемника этого поля, а сама беспроводная зарядка - панель, куда кладется устройство, - в роли передатчика. Передатчик и приемник представляют собой так называемую магнитную катушку. На схеме ниже продемонстрирован основной метод передачи электроэнергии через магнитное поле.
Магнитное поле образует катушка передатчика, расположенная на панели зарядки, а катушка приемника, находящаяся в смартфоне, принимает его, преобразовывает в электричество и таким образом заряжает аккумулятор.
Как правильно заряжать смартфон беспроводной зарядкой?
Обычно, беспроводная зарядка не входит в комплект с мобильными устройствами, ее нужно приобретать отдельно. Поэтому, в первую очередь, приобретая такую зарядку, нужно убедиться, что она подходит для конкретной модели. Все современные смартфоны с функцией беспроводной зарядки используют международный стандарт Qi, а значит покупаемое зарядное также должно быть промаркировано соответствующим образом.
Важно правильно укладывать смартфон во время беспроводной зарядки. Он должен размещаться на панели так, как указано в инструкции устройства. Между крышкой и аккумулятором смартфона не должно находиться никаких посторонних предметов. При этом, если на смартфоне установлена дополнительная съемная панелька, снимать ее для беспроводной зарядки не нужно: радиус действия индукции составляет 1 сантиметр.
На одной панели беспроводной зарядки можно заряжать только одно устройство. Для зарядки двух и более моделей есть специальные панели с двумя встроенными передатчиками магнитного поля.
Существует слух, что использовать смартфон во время беспроводной зарядки нельзя. Это не так. Никаких ограничений по использованию мобильного в этом случае нет.
Как узнать, поддерживает ли смартфон беспроводную зарядку?
Очень просто. Во-первых, о поддержке такой функции заявлено в инструкции к устройству. Другой способ проверить, поддерживает ли смартфон зарядку по воздуху, это взглянуть на внутреннюю сторону его крышки: если на крышке имеется несколько контактов в районе расположения аккумулятора, значит такая технология поддерживается. Вот так выглядят эти контакты на крышке Lumia 820:
Крышка с индукционной катушкой рядом с обычной крышкой для Lumia 820:
Ваш винфон не поддерживает беспроводную зарядку, но вы хотели бы, чтобы он имел такую функцию? Не вопрос. Добавить беспроводную зарядку можно сейчас абсолютно в любое мобильное устройство с разъемом microUSB (а также в iPhone’ы и Samsung’и с их универсальными разъемами). В таком случае, помимо покупки самой панели беспроводной зарядки, нужно купить приемник беспроводной катушки:
Приемник укладывается под крышку устройства и подключается к порту питания. В интернет-магазинах он продается за 300 - 500 рублей, в зависимости от мощности. Чем больше мощность, тем быстрее будет идти зарядка.
Эстетика смартфона в случае подобной модернизации, как можно видеть на фото, определенным образом пострадает, но те, кто умеет пользоваться паяльником, вместо непосредственного подключения приемника к порту microUSB могут припаять приемник прямо ко внутренней части аппарата. Инструкцию, как добавить беспроводную зарядку в смартфон, можно найти в интернете.
Бесконтактное зарядное устройство – это мечта для каждого обладателя смартфона. Современные телефоны регулярно нуждаются в зарядке. Постоянно приходиться подключать их с помощью провода к адаптеру. Однако сейчас можно выбрать беспроводную зарядку и забыть обо всех сложностях. Беспроводная зарядка для телефона это уже не мечта, а обычное устройство, которое используют миллионы пользователей.
Многие десятилетия люди мечтают о возможности передачи энергии на расстояние. Это часто можно встретить в фантастических романах 20 века. И вот свершилось. В пользовании появились зарядные устройства, которые заряжают аккумуляторы потребителей на расстоянии. Правда расстояния еще очень малы, всего несколько сантиметров, но это уже уверенный шаг вперед. И не теоретический, а практический.
На данный момент самое широкое распространение получили беспроводные бесконтактные зарядные устройства для смартфонов (БЗУ). Достаточно положить смартфон на зарядное устройство и он начнет заряжаться. Никаких проводов от беспроводной зарядки до смартфона не надо. Все работает на законе взаимоиндукции. Зазвонил телефон, спокойно берешь его в руки не боясь запутаться в проводах, не боясь повредить контакты разъема, а так же не привязан строго к рабочему месту.
Так, что в настоящий момент беспроводные зарядное устройство уже не является мифом. Это адаптеры, которые может приобрести каждый желающий. Расположить зарядку можно на столике у кровати дома или же в автомобиле на приборной панели.
Но стоит отметить, что далеко не все телефоны и смартфоны, выпускаемые различными производителями, способны заряжаться от беспроводных зарядок. Телефоны поддерживающие беспроводную зарядку стали появляться совсем недавно. А какие телефоны поддерживают беспроводную зарядку можно узнать у менеджера салона сотовой связи. Но если ваш телефон не поддерживает эту функцию, то как модернизировать ваш телефон или смартфон для данных видов зарядок я опишу ниже.
Принцип работы
В принцип работы беспроводного зарядного устройства заложены законы, открытые учеными Теслой и Фарадеем. Это так называемые явления индукции и взаимоиндукции. Вспомните школьную физику. Если по проводнику течет ток, то вокруг проводника возникает магнитное поле. Если в магнитное поле внести другой проводник, то в нем индуцируется ЭДС (ЭлектроДвижущая Сила).
На этом принципе работают все трансформаторы. Если на первичную обмотку трансформатора подать переменный ток, то на вторичной обмотке образуется ток, величина которого будет зависеть от числа витков во вторичной обмотке. На этом же принципе и работает беспроводная зарядка. И я постараюсь объяснить, как работает беспроводная зарядка для телефона. Источником электромагнитного излучения становится индукционная катушка, которая находится в зарядном устройстве (выполняет роль первичной обмотки трансформатора). Выглядит как подставка, зарядный стакан или что то аналогичное. Подключается к электросети напрямую или через адаптер. Заряжаемое устройство тоже имеет свою катушку (аналогично вторичной обмотке трансформатора). Если обе катушки расположены на достаточно близком расстоянии друг от друга, то во второй катушке индуцируется переменный ток, далее он выпрямляется в постоянный и через контроллер заряда заряжает аккумулятор гаджета.
Любая бесконтактная зарядка для телефона или другого устройства работает по этому принципу, будь то в доме или автомобиле. Чаще всего мы встречаем устройства стандарта QI.
Стандарты беспроводных зарядных устройств
Qi
Самым распространенным стандартом беспроводной зарядки является Qi. Этот стандарт был разработан консорциумом беспроводной электромагнитной энергии (Wireless Power Consortium, сокращенно WPC), и поддерживается многими производителями такими, как Samsung, Nokia, LG и другими. Стандарт Qi читается как Ци, что на китайском языке созвучно в переводе со словом «жизнь».
Принцип работы основан на законе взаимоиндукции, как описано выше. Частота работы БЗУ 100-205 кГц. КПД 75-80%.
PMA
Другой популярный стандарт называется PMA. В его принцип так же заложен закон электромагнитной индукции, Этот стандарт разработан компанией Powermat в 2012 году. Он не такой популярный, как Qi, но и у него есть свои преимущества.
Основные усилия компания направила на разработку более качественного передатчика электромагнитного поля. Да и частота работы зарядного устройства 277-357 кГц.
В основном этот стандарт распространен в США. Но все же стандарт PMA довольно сильно проигрывает Qi.
Rezence (A4WP)
Принцип работы стандарта Rezence основан на законе магнитного резонанса. Это позволяет увеличить передаваемую мощность до 50 Вт, что вполне хватает для зарядки более мощных устройств, и даже нескольких устройств одновременно. А так же можно и увеличивать расстояние от зарядки до заряжаемого гаджета.
Но пока этот стандарт больше теоретический и не получает широкую поддержку.
Где применяются беспроводные зарядки
С момента изобретения беспроводной зарядки, она сразу стала внедряться всевозможными производителями для зарядки аккумуляторов различных устройств.

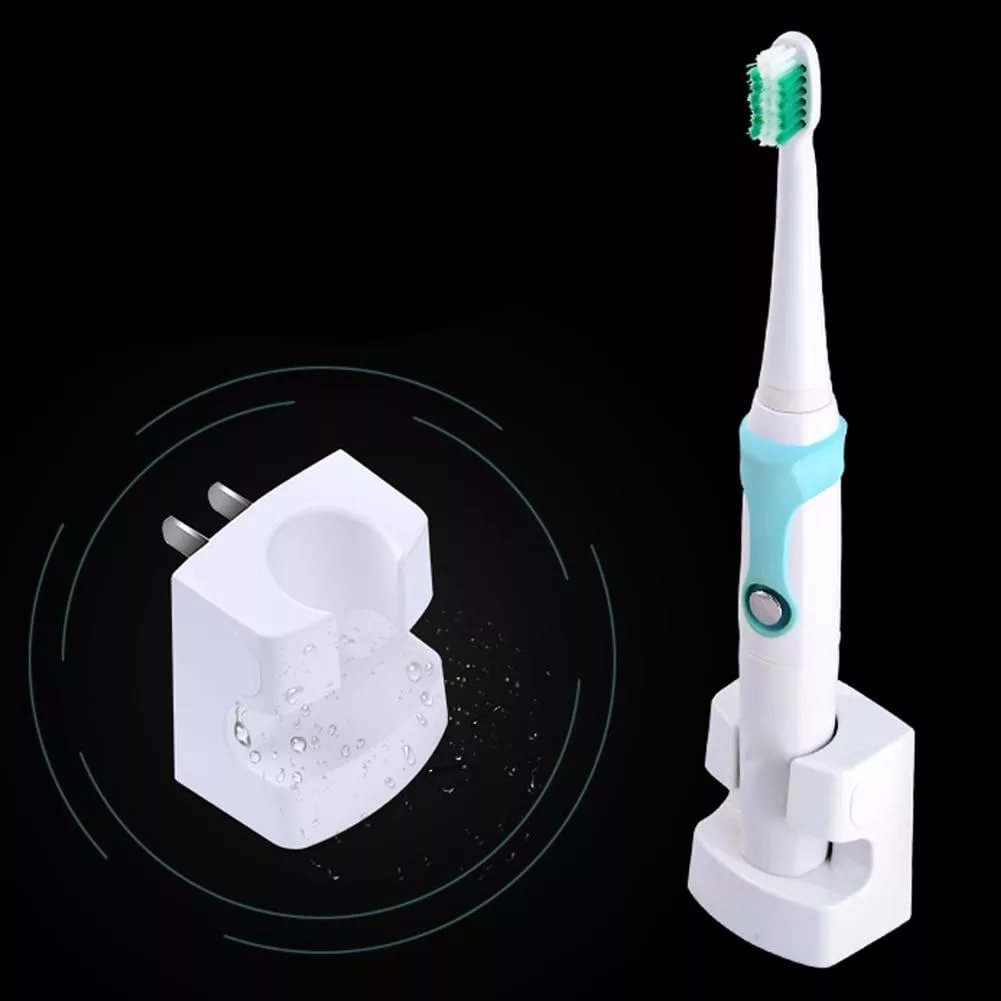

Одними из первых беспроводные зарядки внедрили производители зубных щеток. Дело в том, что зубные щетки имеют прямое соприкосновение с водой. Тут то как раз и пригодилось изобретение БЗУ. Ведь в этих устройствах нет голых контактов. Зубная щетка и зарядное устройство имеют хорошую герметизацию.

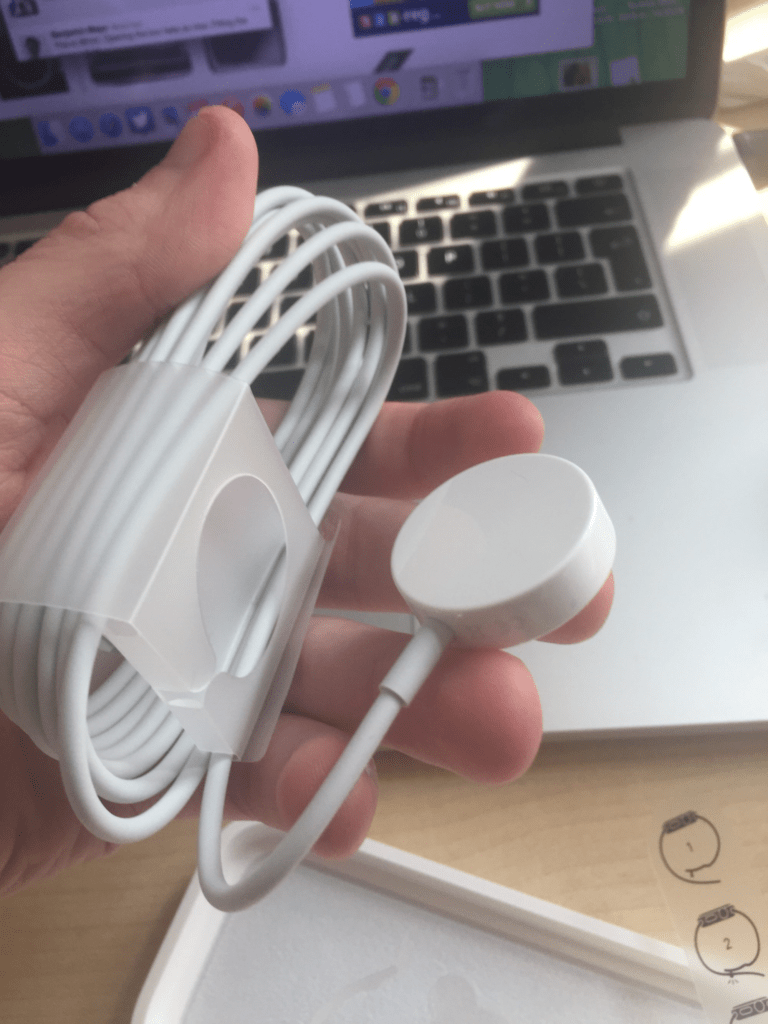

Корпорация Apple тоже не отстает от прогресса. Они внедрили беспроводную зарядку для своих часов Apple Watch.
Но самую большую популярность получили беспроводные зарядки для смартфонов. Какое удобство. Просто положите смартфон на зарядное устройство и процесс зарядки пошел. Никаких проводов. Большую долю смартфонов с такими зарядками выпустил Samsung. Nokia то же выпустили смартфоны с такими зарядками. В 2017 году Apple выпустила смартфон iPhone 8 iPhone X, которые тоже могут заряжаться от БЗУ.

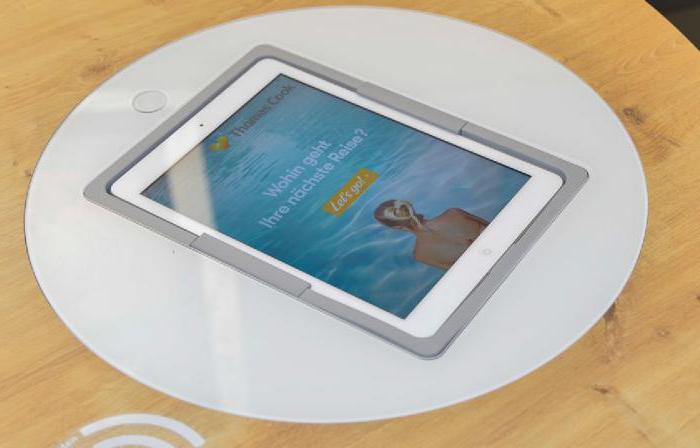

Нередко подобные устройства устанавливаются в общественных местах. В кафе и ресторанах люди привыкли работать с помощью смартфонов, общаться или же развлекаться. Интернет забирает достаточно много энергии батареи.
Чтобы привлечь посетителей и чтобы гости просидели как можно дольше в этих заведениях, владельцы предлагают бесплатный Wi-Fi, но и конечно же, бесконтактные зарядки для смартфонов, которые вмонтированы прямо в столики заведения.
Так же многими производителями выпускается беспроводная автомобильная зарядка для телефона. Принцип беспроводной зарядки очень простой. провод от этой зарядки вставляется в гнездо прикуривателя, сама зарядка устанавливается в удобное место с учетом, что телефон во время движения не упадет с нее.
Преимущества беспроводных зарядок
Есть масса преимуществ в том, чтобы телефон мог заряжаться именно бесконтактным способом. В первую очередь решается основная проблема, а именно переходники. Теперь будет одна универсальная панель сразу для всех аппаратов. Провода не будут изнашиваться и гнезда на мобильнике не станут слишком быстро ломаться. Для заряжающегося айфона это также особенно важно, ведь его ремонт стоит дорого.
Когда выбираем определенный адаптер, нельзя не думать о плюсах бесконтактного:
- Удобство. Использовать можно в любом месте.
- Допустима зарядка нескольких телефонов сразу.
- С течением времени устройств, которые поддерживают данную функцию становиться все больше.
- Электроэнергии тратиться минимум, хотя КПД этой зарядки и составляет около 80%.
- Самсунг и некоторые другие компании планируют сразу с телефоном предлагать подобный адаптер.
- Долговечность. Зарядка способна прослужить много лет.
Производители
Вопросами создания и разработки бесконтактных зарядок для телефонов занялись многие компании. Каждая из них ориентирована на определенные особенности и готова удовлетворить конкретные пожелания пользователей. В первую очередь надо рассмотреть зарядки от производителей смартфонов, в которых включена функция беспроводной зарядки.
Как своими руками усовершенствовать смартфон

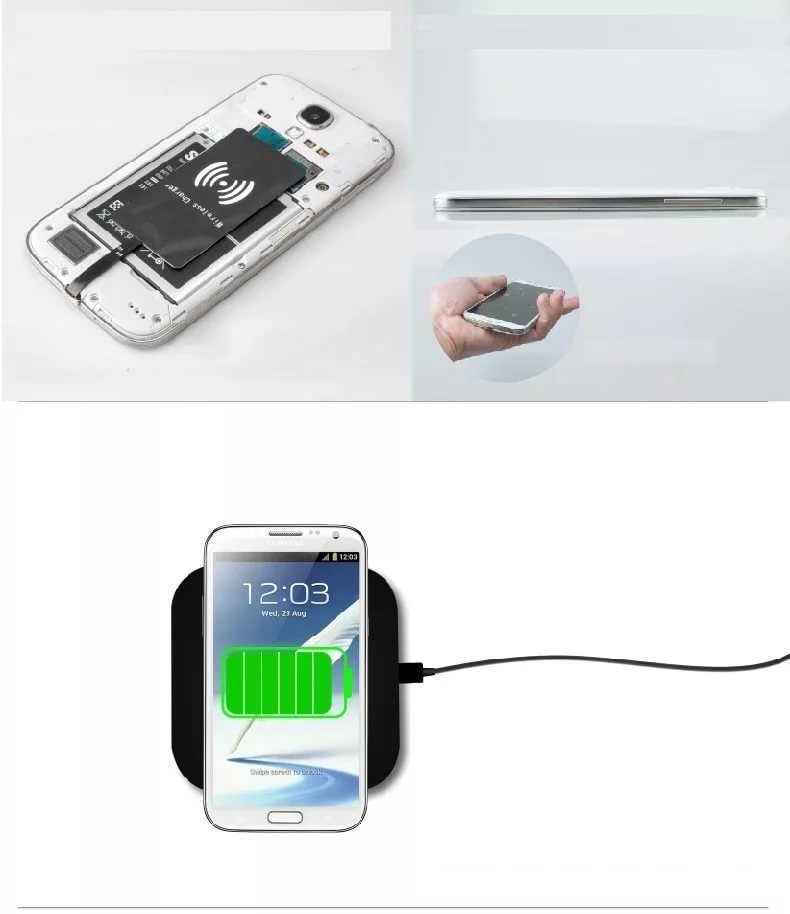

Как я писал выше, не все смартфоны могут работать с бесконтактными зарядками. Внутри этих смартфонов нет приемной части. Но это не приговор. На сегодняшний день на рынке кроме беспроводных зарядных устройств есть еще в продаже и отдельные приемные устройства.
Выглядят они, как лист картона размером со спичечный коробок. Внутри этой пластинки размещена приемная катушка. Приемная часть бывает двух типов. Первый вариант – приемная часть размещается под крышкой аккумуляторного отсека смартфона и подключается прямо к аккумулятору.
Второй вариант – приемная часть подключается к входному разъему и прикрывается чехлом смартфона.

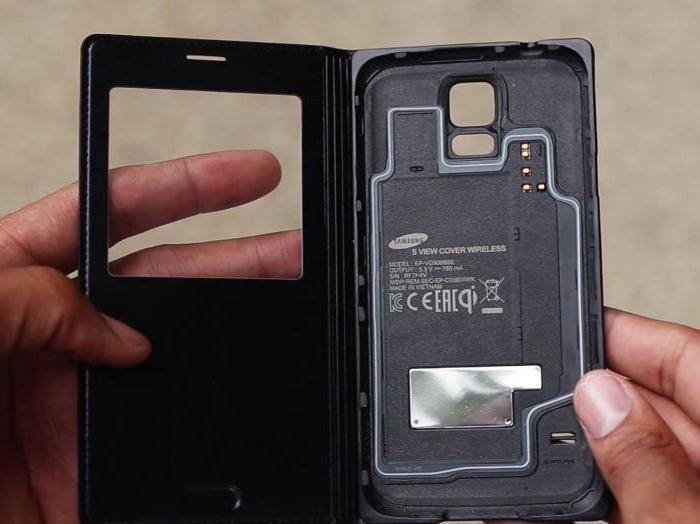

Да, есть еще один вариант. Выпускаются чехлы смартфона с встроенной приемной частью.
Как выбрать
Специалисты советуют прежде чем решать, какую бесконтактную зарядку для телефона выбрать, определиться, поддерживает ли гаджет данную технологию. Компания Apple специально категорически против подобной практики, ведь они ориентированы на использование оригинальных бесконтактных адаптеров. Однако Samsung и многие другие производители не нуждаются в столь тщательном отборе. Многие гаджеты допускают современное зарядное устройство для телефона разных производителей.
Обзор беспроводных зарядных устройств видео обязательно посмотрите
Технология беспроводной зарядки появилась несколько лет назад, но до настоящего момента она не находила широкого применения на рынке смартфонов. Lumia 920 и 820 стали первыми смартфонами Nokia, в которых реализована возможность беспроводной зарядки.
Всё, что вам нужно сделать, — положить свой телефон на платформу DT-900, подставку DT-910, подушку Fatboy или динамик JBL PowerUp — и телефон немедленно начнет заряжаться.
Как осуществляется беспроводная зарядка?
Беспроводная подзарядка — это метод передачи электрической энергии через воздух на заряжаемое устройство. Устройство будет заряжаться без непосредственного подключения его к сети. Процесс зарядки потребовал сложного технического решения. На схеме ниже показан основной принцип индуктивной передачи электричества.
Катушка передатчика L1 располагается снизу, а катушка приёмника L2 сверху. L1 находится в зарядном устройстве, L2 — в смартфоне. Переменный ток в катушки L1 образует магнитное поле, которое вызывает появление напряжения в катушке L2. Это напряжение используется для зарядки аккумулятора устройства.
В устройствах с беспроводной зарядкой Nokia применяется технология стандарта Qi (читается [чи]), разработанная и используемая более чем в сотне компаний по всему миру. Это всемирно признанный стандарт, поэтому ваше устройство можно будет подзаряжаться с ним в любой точке земного шара.
Nokia уже заключила соглашения с Coffee Bean, Tea Leaf и Virgin Atlantic — эти компании будут предоставлять своим клиентам возможность заряжать смартфоны Lumia 920 и 820 с помощью беспроводных устройств.
Каждое зарядное устройство Nokia имеет свои особенности.
DT-900 — стандартная, но привлекательная платформа. Во время подзарядки на подставке DT-910 телефон можно использоваться для видеозвонков или работы с приложениями. Подушка Fatboy подойдет тем, кто любит необычные вещи. Динамики JBL PowerUp будут воспроизводить музыку, пока заряжается телефон.
Nokia постаралась сделать процесс беспроводной зарядки удобнее, чем у конкурентов. Активная площадь зарядного устройства увеличена до 80 %, чтобы пользователь просто смог положить телефон на платформу, не тратя лишнее время на его правильное размещение.
Все эти зарядные устройства вы сможете приобрести в магазинах, которые будут торговать смартфонами Lumia 920 и 820.
Для того чтобы оснастить любимый смартфон флагманской функцией беспроводной зарядки, потребуется не так много.
Во-первых, база, она же зарядник. Чаще всего выполняется в виде небольшой круглой площадки с выходом для зарядного устройства. Для эксперимента возьмём безымянную модель с приятной синей подсветкой. Работает от блока питания 5 В, 2 А (обычный USB), питается через стандартный microUSB-порт. На выходе устройство даёт ток с параметрами 5 В, 1 А, что достаточно для зарядки большинства девайсов даже в рабочем режиме.
Второй необходимый элемент модернизации - антенна, при помощи которой и происходит зарядка смартфона на расстоянии. Обычно расстояние это минимально, кстати говоря, но удобство использования без проводов для кого-то может оказаться значительным. Например, базу можно встроить в приборную панель автомобиля или положить на комод возле кровати: пришёл, положил, лёг спать. И никаких поисков проводов.
На рынке представлена масса самых разных универсальных антенн для смартфонов. Подойдут они и для другой техники, но здесь нужно подумать над размещением. Антенна (у нас - безымянный китайский экземпляр) представляет собой катушку с платой, спрятанные в бумажном подобии конвертика. Из него выходит провод со штекером microUSB, хотя при желании его можно перепаять на любой другой. Стоит обратить внимание: катушка работает только в одном положении по отношению к заряднику. Поскольку кабель для соединения со смартфоном плоский, может потребоваться вскрытие пакетика и переворот катушки для работы антенны (как в нашем случае). Катушка должна быть направлена открытой стороной в сторону зарядного устройства.
Внимание: на зарядной базе указаны необходимые параметры блока питания (в случае с использованной - 5 В, 2 А). Их нужно обеспечить. При меньшей силе тока зарядка будет происходить очень медленно. Возможно, для адекватной работы потребуется заменить шнур из комплекта зарядного устройства, поскольку не каждый USB-провод может пропустить через себя полноценные 2 А. Как видите,
Каждой семье знакома ситуация, когда все розетки заняты проводными зарядками для смартфонов и других мобильных гаджетов. Технология Qi – простое и эффективное решение этой проблемы. Беспроводная зарядка позволит свободно пользоваться телефоном, работать без ограничений в поездках. Именно поэтому производителями смартфонов технология активно внедряется при разработке новых моделей. Последние версии iPhone имеют стандарт Qi – передачу энергии при помощи магнитной индукции.
Цена и где купить
В интернет-магазинах России, которые занимаются продажей смартфонов и сопутствующих товаров для мобильных телефонов, можно купить по выгодной цене беспроводную зарядку Qi с доставкой. Большой ассортимент подобных приспособлений предлагают такие компании, как Samsung, Baseus, HOCO, WIWU. Стоимость зарядных панелей изменяется в широком диапазоне в зависимости от параметров:
- технологий изготовления (они могут быть выполнены, к примеру, в виде коврика или подставки);
- функциональных возможностей (есть модели, которые позволяют заряжать сразу 2 гаджета, оснащаются «умными» светодиодами с возможностью отключения индикации);
- способа фиксации телефона (опытные пользователи рекомендуют выбирать модели с резиновым кольцом, которое не допускает скольжения и случайного падения техники);
- количества индукционных катушек (на скорость зарядки этот факт не влияет, но в использовании панель более удобна, так как не нужно будет искать место, где располагается катушка, чтобы разместить на ней смартфон).
Сколько стоит беспроводная зарядка:
- Москва – 2990 руб.
- Санкт-Петербург – 2990 руб.
- Екатеринбург – 2990 руб.
- Омск – 2990 руб.
- Украина, Киев – 1399 грн.
- Днепропетровск – 1399 грн.
- Гомель – 99 бел.руб.
- Алматы – 17990 тенге.
Как работает беспроводная зарядка?
Чтобы использовать технологию беспроводной передачи энергии, нужны специальные индукционные электромагнитные катушки как в телефоне, так и в зарядном устройстве. В первом случае она выступает как приёмник, во втором – как передатчик электричества. При подключении зарядной панели к электросети в катушке возникнет напряжение, а во всём радиусе её действия – магнитное поле.
При размещении телефона в этом поле приёмник смартфона по принципу индукции преобразовывает электромагнитные волны в электричество. В соответствии со стандартом WPC этот закон работает, когда расстояние между телефоном и панелью не превышает 4–5 см. Таким образом гаджет будет заряжаться при КПД 75–80%. Это несколько меньше в сравнении с проводными модификациями, но технология передачи позволяет восполнить израсходованную энергию аккумулятора быстрее.
Как сделать беспроводное зарядное устройство своими руками?
На практике знания по физике, электронике и электротехнике позволяют сделать беспроводную своими руками. Чаще всего для решения этой задачи используется схема блокинг-генератора. Лучше применять именно её по нескольким причинам:
- она простая;
- не требует дополнительной настройки;
- работает с высоким КПД;
- использует широкий диапазон напряжений.
Передающий контур состоит из катушки обратной связи, контурной цепи и цепи индикации. Для их вытравливания рекомендуется использовать 2-сторонний фольгированный стеклотекстолит толщиной 1,5 мм. Но есть более простой способ изготовления: роль передатчика индуктивной зарядки может играть медная проволока диаметром 0,5 мм (40 витков, намотанных на оправу диаметром 7–10 см), к концу подключается транзистор (номинал в этом случае не имеет значения). В качестве корпуса можно использовать коробку из-под компакт-диска. Передатчик готов!
Если задействуют устройство прямой проводимости, необходимо изменить полярность при подключении.
Приемник по стандарту Qi отличается плоским видом. Для катушки используется проволока из меди 0,3–0,4 мм. Она наматывается на пластиковую основу 25 витками (их можно фиксировать при помощи суперклея). Для подключения лучше использовать кремниевый высокочастотный диод, который прикрепляется к аккумулятору. С целью стабилизации напряжения применяется конденсатор.
Чтобы заряжать смартфоны потребуется разъём, который можно подключить к приёмнику и напрямую к аккумулятору. Но следует учитывать, что датчик, показывающий уровень заряда батареи, работать не будет. После завершения процедуры достаточно закрыть крышку. Устройство начнёт работу, если положить его сверху на передатчик.
Какие телефоны поддерживают беспроводную зарядку?
Отдельные модели смартфонов выпускаются со встроенной функцией Qi. Возможность использовать технологию доступна владельцам Samsung (Galaxy S6 Edge, Galaxy Note Edge, Galaxy Note 4), а также Motorola Droid Turbo, Google Nexus 6 и другие. Для моделей, которые изначально не поддерживают этот стандарт, потребуется специальный ресивер с заменой корпуса телефона или его задней крышки. При выборе комплектующих важно учитывать их совместимость с конкретной моделью гаджета.
