Многофункциональный высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности 9К317 "Бук-М2" предназначен для поражения самолетов тактический и стратегической авиации, крылатых ракет, вертолетов (в том числе зависающих) и других аэродинамических летательных аппаратов во всем диапазоне их практического применения в условиях интенсивного радиоэлектронного и огневого противодействия противника, а также для борьбы с тактическими баллистическими, авиационными ракетами и другими элементами высокоточного оружия в полете, поражения надводных и обстрела наземных радиоконтрастных целей. ЗРК "Бук-М2" может применяться для противовоздушной обороны войск (войсковых объектов), в различных формах боевых действий, административно-промышленных объектов и территорий страны.

Головной разработчик комплекса - НИИ Приборостроения имени В.В. Тихомирова (Главный конструктор - Е.А. Пигин). ЗРК 9К317 "Бук-М2" предназначался для замены в частях ПВО зенитных комплексов "Куб" и "Бук" предыдущих поколений и был принят на вооружение в начале 90-х годов прошлого века. Однако, сложная экономическая обстановка, сложившаяся в стране, не позволила развернуть его серийное производство. С целью экономии средств в качестве промежуточного варианта разработчиками был предложен вариант модернизации комплекса 9К37 "Бук-М1" с использованием новой ракеты 9М317 из состава 9К317 "Бук-М2". Этот промежуточный вариант получил обозначение "Бук-М1-2" .

Работы по совершенствованию комплекса "Бук-М2" продолжались и в 2008г. Ульяновский механический завод (УМЗ) начал серийное производство современного варианта комплекса 9К317 "Бук-М2", который и начал поступать в войска.

Параллельно, с учетом требований требований иностранных заказчиков, был разработан экспортный вариант "Бук-М2Э" - "Урал". Впервые экспортный вариант был представлен на выставке МАКС-2007. Сообщалось, о заключении контракта с Сирией на поставку ЗРК "Бук-М2Э".

На авиакосмическом салоне МАКС-2011 был представлен комплекс 9К317Э "Бук-М2Э", боевые машины которого выполнены на колесном шасси МЗКТ-6922 (см. фото1 , фото2 , фото3 , фото4 ).

Код НАТО - SA-17 "Grizzly".

Состав

Состав комплекса 9К317 "Бук-М2":

• боевые средства
  • зенитные управляемые ракеты 9М317 (см. фото ),
  • самоходные огневые установки (СОУ) 9А317 и 9А318 (буксируемая),
  • пускозаряжающие установки (ПЗУ) 9А316 и 9А320;
• средства управления
  • командный пункт 9С510,
  • радиолокационная станция обнаружения целей 9С18М1-3,
  • радиолокационная станция подсвета и наведения ракет (РПН) 9С36.

В комплексе 9К317 предусмотрено использование огневых секций двух типов:

• до 4-х секций в составе 1 СОУ и 1 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 2м);
• до 2-х секции в составе 1 РПН 9С36 и 2 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 20м).

Время готовности с марша: 1-я секция - 5 мин; 2-я секция - 10-15 мин. Для смены позиций с включенной аппаратурой требуется всего 20 секунд.

Зенитная управляемая ракета 9М317 . Ракета 9М317 имеет расширенную зону поражения до 45-50км по дальности и до 25 км - по высоте и параметру, а также большую номенклатуру поражаемых целей. В ней предусматривается использование инерциально-корректируемой системы управления с новой полуактивной доплеровской радиолокационной ГСН 9Э420 (см. фото ). Боевая часть: стержневая, масса - 70 кг, радиус зоны поражения целей - 17 м. Скорость полета - до 1230 м/с, перегрузка - до 24 g. Масса ракеты - 715 кг. Размах крыла - 860 мм. Двигатель - двухрежимный РДТТ. Ракета имеет высокий уровень надежности, полностью собранная и снаряженная ракета не требует проверок и настроек в течение всего срока эксплуатации - 10 лет.

Зенитная управляемая ракета 9М317 применяется для комплектации ЗРК БУК-М1-2 и ЗРК БУК-М2Э и предназначена для поражения современных и перспективных маневрирующих самолётов тактической и стратегической авиации, вертолётов огневой поддержки, в том числе зависающих, тактических баллистических, крылатых и авиационных ракет, а также надводных и наземных радиоконтрастных целей. Может размещаться на установках с колёсными или гусеничными шасси.

Ракета 9М317 поставляется в эксплуатацию в стеклопластиковом транспортном контейнере, полностью готовая к боевому применению, и не требует проверок бортовой аппаратуры в течение всего установленного срока эксплуатации. Ракета всеклиматического исполнения и допускает эксплуатацию и боевое применение в любое время года и суток после воздействия и при воздействии на нее атмосферных осадков при температуре окружающего воздуха от минус 50ºС до плюс 50°С, относительной влажности 98% при плюс 35°С.

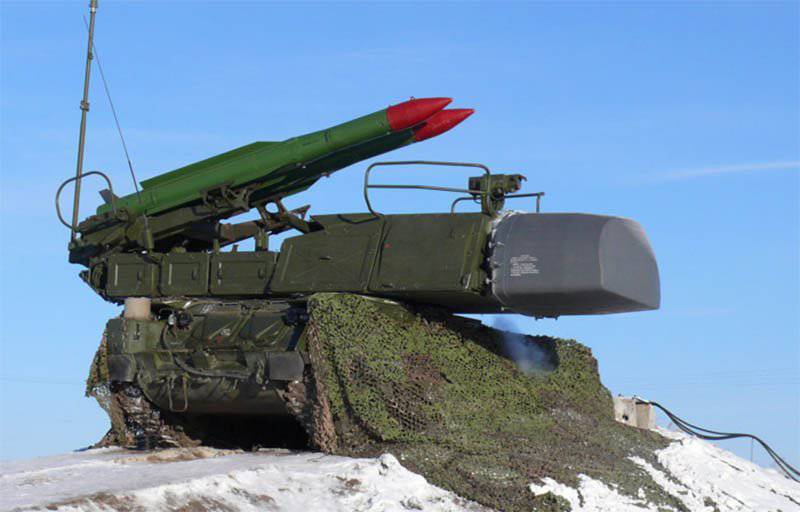

Самоходная огневая установка 9А317 (см. фото ) выполнена на гусеничном шасси ГМ-569. В процессе боевой работы СОУ осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы. СОУ может вести обстрел целей как в составе зенитного ракетного комплекса при целеуказании от командного пункта, так и автономно в заранее определенном секторе ответственности.

Радиолокационная станция СОУ 9А317, в отличие от предыдущих вариантов комплекса, выполнена на базе фазированной антенной решетки с электронным сканированием луча. Зона обнаружения целей: по азимуту - ±45°, по углу места - 70°, по дальности - 120км (ЭПР=1-2 м2, высота - 3 км), 18-20 км (ЭПР=1-2 м2, высота - 10-15 м). Зона сопровождения цели: по азимуту - ±60°, по углу места - от -5 до +85°. Число обнаруживаемых целей - 10. Число обстреливаемых целей - 4. СОУ 9А317 оснащается оптико-электронной системой на базе субматричного тепловизионного и ПЗС-матричного телевизионного каналов, что обеспечивает возможность всесуточной работы и существенно повышает помехозащищенность и живучесть ЗРК. Число ракет на установке - 4. Время реакции - 5 с. Время готовности после смены позиции - 20 с. Вес - 35 т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.

Пускозаряжающая установка 9А316 выполнена на гусеничном шасси ГМ-577, буксируемая 9А320 - на колесном полуприцепе с тягачом КрАЗ (автопоезд 9001).. Число ракет: на пусковых опорах - 4, на транспортных опорах - 4. Время самозаряжания - 15 мин. Время заряжания СОУ - 13 мин. Грузоподъемность крана - 1000 кг. Вес - 38/35 т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.

Командный пункт 9С510 (см. фото ). Шасси - гусеничное ГМ-579 / колесное на полуприцепе с тягачом КрАЗ (автопоезд 9001). Количество сопровождаемых трасс - до 60 (50-80). Количество выдаваемых целеуказаний - 16-36. Количество управляемых секций - до 6. Время реакции - 2 с. Вес - 30/25 т. Габариты - 8х3,3х3,8 м. Экипаж - 6 чел.

РЛС подсвета целей и наведения ракет 9С36 (см. фото1 , фото2 , фото3 ) с поднимающимся на высоту до 22м антенным постом обеспечивает поражение целей, летящих на малых и предельно малых высотах, в условиях лесистой и пересеченной местности. Тип антенны - фазированная решетка с электронным сканированием. Станция размещена на гусеничном шасси или на колесном на полуприцепе с тягачом КрАЗ (автопоезд 9001). Зона обнаружения целей: по азимуту - ±45°, по углу места - 70°, по дальности - 120 км (ЭПР=1-2м2, высота - 3 км), 30-35 км (ЭПР=1-2м2, высота - 10-15м). Зона сопровождения цели: по азимуту - ±60°, по углу места - от -5 до +85°. Число обнаруживаемых целей - 10. Число обстреливаемых целей - 4. Скорость ветра - до 30 м/с. Вес на гусеничном шасси - 36т, на колесном - 30т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.

РЛС обнаружения целей 9С18М1-3 (см. фото1 , фото2 , фото3 , фото4 , фото5 ). Трехкоординатная когерентно-импульсная обзорная РЛС 9С18М1-3 сантиметрового диапазона с электронным сканированием луча в вертикальной плоскости предназначена для сканирования воздушного пространства с последующей передачей данных (по телекодовой линии) для обработки в командный пункт 9С510. РЛС монтируется на гусеничном шасси ГМ-567М. Тип антенны - фазированная волноводно-щелевая решетка, сканирование по азимуту - механически, по углу места - электронно. Зона обнаружения целей: по азимуту - 360°, по углу места - 50°, по дальности - 160 км (ЭПР=1-2м 2). Период обзора - 4,5-6 сек. От помех станция защищается автоматически при помощи мгновенной перестройки частотных импульсов, а также блокирования интервалов дальности. От бликов земли и подстилающей поверхности или других помех пассивного характера РЛС защищена при помощи компенсации потерь на направление, скорость ветра и селективность реальных целей. Общий вес РЛС - 30т. Боевой расчет 3 человека. Время перевода из походного положения в боевое и обратно - не более 5 минут. Габариты - 8х3,3х3,8 м.

ЗРК "Бук-М2Э" по сравнению с базовой моделью был дополнительно модернизирован по следующим направлениям:

• в боевые средства комплекса внедрены современные специализированные цифровые вычислительные машины (СЦВМ), которые благодаря высокой производительности и объему памяти, обеспечивают не только решение боевых задач, но и функционирование режимов тренажа и подготовки экипажей средств комплекса;
• телеоптический визир (ТОВ) заменен на теле-тепловизионную систему, обеспечивающую обнаружение, захват и автоматическое сопровождение целей в пассивном режиме как в ночных, так и сложных погодных условиях;
• система документирования работы комплекса заменена на Интегрированную (встроенную) систему объективного контроля (ИСОК) на основе современных компьютерных технологий;
• аппаратура обработки сигналов и индикации переведена на процессорную обработку с выводом информации на жидкокристаллические мониторы;
• средства связи заменены на современные цифровые радиостанции, обеспечивающие прием - передачу как речевой информации, так и кодированных данных целеуказания и целераспределения;
• рабочие места операторов с индикаторами на основе электронно-лучевых трубок (ЭЛТ) заменены на автоматизированные рабочие места.

Комплекс 9К317 может эксплуатироваться в различных климатических зонах, для этого машины оборудованы кондиционерами. Комплекс может транспортироваться без ограничения скорости и расстояния железнодорожным, воздушным и водным транспортом.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК "Бук" с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

В комплексе "Бук-М1" предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет. Боевые средства комплекса "Бук-М1" взаимозаменяемы с однотипными боевыми средствами ЗРК "Бук" без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом "Бук".

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М.Гусевым на Эмбенском полигоне (начальник - В.В.Зубарев), было установлено, что модернизированный комплекс "Бук-М1" по сравнению с ЗРК "Бук", обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты "Хью-Кобра" - с вероятностью 0,6-0,7, а также зависающие вертолеты - с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.

Комплекс "Бук-М1" был принят на вооружение войск ПВО СВ в 1983 году и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК "Бук".

Комплексы семейства "Бук" предлагались к поставкам за рубеж под наименованием "Ганг ". После развала СССР ЗРК "Бук" в различных модификациях достался кроме России также Украине и Белоруссии. Зенитный ракетный комплекс "Бук-М1" поставлялся на экспорт только в Финляндию. Морской вариант комплекса "Ураган" ("Штиль") поставляется с 2000 года в Китай на двух эсминцах класса "Современный".

В ходе учений "Оборона 92" ЗРК семейства "Бук" проведены успешные стрельбы по мишеням на базе БР Р-17, "Звезда" и на базе ракеты РСЗО "Смерч".

Состав

В состав ЗРК "Бук-М1" входят следующие боевые средства:

ЗУР 9М38М1;

Командный пункт 9С470M1;

Станция обнаружения и целеуказания 9С18M1 "Купол-М1";

Самоходная огневая установка 9А310M1;

Пуско-заряжающая установка 9А39.

Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.
В 9А310М1 используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей - самолеты, баллистические ракеты, вертолеты.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса "Бук" обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов, боевых средств ЗРК.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 ("Купол-М1"), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пуско-заряжающей установкой.
Длина станции обнаружения и целеуказания 9,59 м, ширина - 3,25 м, высота - 3,25 м (8,02 м в рабочем положении), масса - 35 т.

В состав технологического оборудования комплекса входят:

9В95М1Э - машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;

9В883, 9В884, 9В894 - машины ремонтно- технического обслуживания на Урал-43203-1012;

9В881Э - машина технического обслуживания Урал-43203-1012;

9Т229 - транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б;

9Т31М (9Т31М1) - автокран;

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС

СРЕДНЕЙ ДАЛЬНОСТИ 9К317 «БУК-М2»

AIR DEFENSE MISSILE COMPLEX MEDIUM-RANGE 9К317 «BUK-M2»

20.12.2016


На территории Краснодарского края получила Боевое знамя и заступила на боевое дежурство новая зенитная ракетная бригада Южного военного округа (ЮВО).
Соединение укомплектовано военнослужащими как по призыву, так и по контракту, на вооружении трёх её дивизионов стоят современные зенитные ракетные комплексы «Бук-М2».
Весь личный состав ракетных дивизионов имеет образование не ниже среднего специального. Кроме того, перед назначением на воинские должности военнослужащие прошли соответствующую подготовку в учебных центрах войсковой противовоздушной обороны.
Пресс-служба Южного военного округа

25.12.2016


Зенитно-ракетные комплексы «Бук-М2» больше не будут поставлять в Сухопутные войска РФ, идет перевооружение на комплексы «Бук-М3».
Об этом сообщил начальник войсковой ПВО Сухопутных войск РФ генерал-лейтенант Александр Леонов.
«Больше поставок «Бук-М2» (в Сухопутные войска) не будет. В начале следующего года начнется переучивание на комплексы «Бук-М3», — сказал он в эфире радиостанции «Эхо Москвы».
ТАСС

Войсковой зенитный ракетный комплекс "Бук" (9К37) предназначен для уничтожения в условиях радиопротиводействия аэродинамических целей, летящих со скоростью до 830 метров в сек., на малых и средних высотах, на дальностях до 30000 м, маневрирующими с перегрузками до 12 ед., а в перспективе – баллистических ракет "Ланс". Разработку начали в соответствии с Постановлением ЦК КПСС и Совета министров СССР от 13.01.1972. она предусматривала использование кооперации изготовителей и разработчиков, по основному составу соответствующей ранее задействованной в создании зенитного ракетного комплекса "Куб". Одновременно с этим определили разработку зенитного ракетного комплекса М-22 ("Ураган") для ВМФ с использованием зенитной управляемой ракеты, единой с ЗРК "Бук".

Разработчиком комплекса "Бук" в целом определили НИИП (Научно-исследовательский институт приборостроения) НКО (научно-конструкторское объединение) "Фазотрон" (гендиректор Гришин В.К.) МРП (ранее ОКБ-15 ГКАТ). Главный конструктор комплекса 9К37 – Растов А.А., КП (командного пункта) 9С470 – Валаев Г.Н. (затем – Сокиран В.И.), СОУ (самоходных огневых установок) 9A38 – Матяшев В.В., полуактивной доплеровской ГСН 9Э50 для зенитных управляемых ракет – Акопян И.Г.

ПЗУ (пускозаряжающая установка) 9А39 создавались в МКБ (Машиностроительное конструкторское бюро) "Старт" МАП (ранее СКБ-203 ГКАТ), руководитель Яскин А.И.

Унифицированные гусеничные шасси для машин комплекса разрабатывало ОКБ-40 ММЗ (Мытищинский машиностроительный завод) Министерства транспортного машиностроения под руководством Астрова Н.А.

Разработка ракет 9М38 была поручена СМКБ (Свердловское машиностроительное конструкторское бюро) "Новатор" МАП (бывшее ОКБ-8) возглавляемому Люльевым Л.В., отказавшись от привлечения конструкторского бюро завода № 134, которое ранее разработало управляемую ракету для комплекса "Куб".

СОЦ 9С18 (станция обнаружения и целеуказания) ("Купол") разрабатывалась в НИИИП (Научно-исследовательский институт измерительных приборов) министерства радиопромышленности под руководством Ветошко А.П. (позднее - Щекотова Ю.П.).

Также для комплекса был разработан комплект средств тех. обеспечения и обслуживания на автомобильном шасси.

Завершение разработки средств зенитного ракетного комплекса было запланировано на II квартал 1975 года.

Но для скорейшего усиления противовоздушной обороны основной ударной силы СВ – танковых дивизий – с наращиванием боевых возможностей зенитно-ракетных полков "Куб", входящих в данные дивизии путем увеличения канальности по целям в два раза (и, по возможности, обеспечения полной автономности каналов во время работы от обнаружения цели до ее поражения), Постановлением ЦК КПСС и СМ СССР от 22.05.1974 предписывалось осуществить создание зенитного ракетного комплекса "Бук" в 2 этапа. Вначале предлагалось ускоренными темпами разработать зенитную управляемую ракету и самоходную огневую установку зенитного ракетного комплекса "Бук", способную запускать ракеты 9М38 и ракеты 3М9М3 комплекса "Куб-М3". На данной базе с применением других средств комплекса "Куб-М3" должны были создать зенитный ракетный комплекс "Бук-1" (9К37-1), и обеспечить в сентябре 1974 года его выход на совместные испытания. При этом сохранялись ранее предписанные сроки и объемы работ по ЗРК "Бук" в полном заданном составе.

Для комплекса "Бук-1" предусматривалось в состав каждой зенитной ракетной батареи (5 шт.) полка "Куб-М3", в дополнение к одной СУРН и 4 самоходным пусковым установкам ввести самоходную огневую установку 9А38, из состава ракетного комплекса "Бук". Таким образом, благодаря применению самоходной огневой установки, стоимость которой составляла около 30% затрат на остальные средства батареи, в полку "Куб-М3" число боеготовых зенитных управляемых ракет увеличивалось с 60 до 75, а целевых каналов – с 5 до 10.

Самоходная огневая установка 9А38, смонтированная на шасси ГМ-569, как бы объединяла функции СУРН и самоходной ПУ, использовавшихся в составе комплекса "Куб-М3". Самоходной огневой установкой 9А38 обеспечивался поиск в установленном секторе, производилось обнаружение и захват целей на автоматическое сопровождение, решались предстартовые задачи, пуск и самонаведение 3 ракет (3М9М3 или 9М38) расположенных на ней, а также 3 управляемых ракет 3М9М3, находящихся на самоходной ПУ 2П25М3, сопряженной с ней. Боевая работа огневой установки осуществлялась как автономно, так и при управлении и целеуказании от СУРН.

Самоходная огневая установка 9А38 состояла из:
- цифровой вычислительной системы;
- РЛС 9С35;
- пускового устройства оснащенного силовым следящим приводом;
- телевизионно-оптического визира;
- наземного радиолокационного запросчика, работающего в системе опознавания "Пароль";
- аппаратуры телекодовой связи с СУРН;
- аппаратуры проводной связи с СПУ;
- системы автономного электропитания (газотурбинный генератор);
- аппаратуры навигации, топографической привязки и ориентирования;
- системы жизнеобеспечения.

Вес самоходной огневой установки, включая массу боевого расчета состоящего из четырех человек, равнялся 34 тыс. кг.

Прогресс, который достигли в части создания сверхвысокочастотных приборов, электромеханических и кварцевых фильтров, цифровых вычислительных машин, позволил объединить в радиолокационной станции 9С35 функции станций обнаружения, подсвета и сопровождения цели. Станция функционировала в сантиметровом диапазоне волн, в ней использовались единая антенна и два передатчика – непрерывного и импульсного излучения. Первый передатчик использовался для обнаружения и автоматического сопровождения цели в квазинепрерывном режиме излучения или, в случае трудностей с однозначным определением дальности, в импульсном режиме со сжатием импульсов (используется линейно-частотная модуляция). Передатчик непрерывного излучения использовался для подсвета цели и зенитных управляемых ракет. Антенная система станции осуществляла секторный поиск электромеханическим методом, сопровождение цели по дальности и угловым координатам производилось моноимпульсным методом, а обработку сигналов производила ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели по азимуту составляла 1,3 градуса и по углу места – 2,5 градуса, канала подсвета – по азимуту – 1,4 градуса и по углу места – 2,65 градуса. Время обзора сектора поиска (по углу места – 6-7 градусов, по азимуту – 120 градусов) в автономном режиме – 4 секунды, в режиме ЦУ (по углу места – 7 градусов, по азимуту – 10 градусов) – 2 секунды. Средняя мощность передатчика канала обнаружения и сопровождения цели равнялась: в случае использования квазинепрерывных сигналов – минимум 1 кВт, в случае использования сигналов с линейно-частотной модуляцией – минимум 0,5 кВт. Средняя мощность передатчика подсвета целей – минимум 2 кВт. Коэффициент шума пеленгационных и обзорных приемников станции – не более 10 дБ. Время перехода радиолокационной станции между дежурным и боевым режимами составляло менее 20 секунд. Станция могла однозначно определять скорость целей с точностью от -20 до +10 м/с; обеспечивать селекцию движущихся целей. Максимальная ошибка по дальности - 175 метров, среднеквадратическая ошибка измерения угловых координат – 0,5 д.у. Радиолокационная станция была защищена от пассивных, активных и комбинированных помех. Аппаратурой самоходной огневой установки обеспечивалась блокировка запуска зенитной управляемой ракеты при сопровождении своего вертолета или самолета.

Самоходная огневая установка 9A38 оснащалась пусковым устройством со сменными направляющими, предназначенными для 3 управляемых ракет 3М9М3 или для 3 управляемых ракет 9М38.

В зенитной ракете 9М38 был применен двухрежимный твердотопливный двигатель (общее время работы составляло около 15 сек.). От использования прямоточного двигателя отказались не только в связи с большим сопротивлением на пассивных участках траектории и неустойчивостью работы при большом угле атаки, но и из-за сложности его отработки, что в значительной степени определило срыв сроков создания ЗРК "Куб". Силовая конструкция камеры двигателя изготавливалась из металла.

Общая схема зенитной ракеты – Х-образная, нормальная, с крылом малого удлинения. Внешний вид ракеты напоминал корабельные зенитные ракеты семейств "Стандарт" и "Тартар" американского производства. Это соответствовало жестким ограничениям по габаритным размерам при применении зенитных управляемых ракет 9М38 в комплексе М-22, который разрабатывался для ВМФ СССР.

Ракета выполнялась по нормальной схеме и имела крыло малого удлинения. В передней части последовательно размещены полуактивная ГМН, аппаратура автопилота, питание и боевая часть. Чтобы уменьшить разброс центровки по времени полета камеру сгорания РДТТ разместили ближе к середине, а сопловой блок оснастили удлиненным газоходом, вокруг которого размещаются элементы рулевого привода. У ракеты отсутствуют отделяющиеся в полете частей. Диаметр ракеты составлял 400 мм, длина – 5,5 м, размах рулей - 860 мм.

Диаметр переднего отсека (330 мм) ракеты был меньше по отношению к хвостовому отсеку и двигателю, что определяется преемственностью некоторых элементов с семейством 3М9. Ракета оснащалась новой головкой самонаведения имеющей комбинированную систему управления. В комплексе реализовали самонаведение зенитной управляемой ракеты с использованием метода пропорциональной навигации.

Зенитная управляемая ракета 9М38 обеспечивала поражение целей на высотах от 25 до 20 тыс. м на дальности – от 3,5 до 32 км. Скорость полета ракеты составляла 1000 м/с и маневрировала с перегрузками до 19 едениц.

Вес ракеты – 685 кг, включая 70-кг боевую часть.

Конструкция ракеты обеспечивала ее поставку в войска в окончательно снаряженном виде в транспортном контейнере 9Я266, а также эксплуатацию без проведения регламентных работ и проверок в течение 10 лет.

С августа 1975 года по октябрь 1976 года зенитный ракетный комплекс "Бук-1" состоящий из СУРН 1С91М3, самоходной огневой установки 9А38, самоходных ПУ 2П25М3, зенитных управляемых ракет 9М38 и 3М9М3, а также МТО (машины технического обслуживания) 9В881 проходил гос. испытания на Эмбенском полигоне (руководитель полигона Ващенко Б.И.) под руководством комиссии, возглавляемой Бимбашем П.С.

В результате испытаний получили дальность обнаружения самолетов радиолокационной станцией самоходной огневой установки работающей в автономном режиме на высотах более 3 тыс. м – от 65 до 77 км, на малых высотах (от 30 до 100 метров) дальность обнаружения уменьшалась до 32-41 километров. Обнаружение вертолетов на малых высотах происходило на дальности 21-35 км. При работе в централизованном режиме в связи с ограниченными возможностями выдающей целеуказания СУРН 1С91М2 дальности обнаружения самолетов на высотах 3-7 км уменьшалась до 44 километров и целей на малых высотах – до 21-28 км. В автономном режиме работное время самоходной огневой установки (с момента обнаружения цели до запуска управляемой ракеты) составило 24-27 сек. Время заряжения/разряжения тремя зенитными управляемыми ракетами 9М38 или 3М9М3 составило 9 минут.

При стрельбе зенитной управляемой ракетой 9М38 поражение самолета, летящего на высотах более 3 тыс. м, обеспечивалось на дальности 3,4-20,5 километров, на высоте 30 метров – 5-15,4 километров. Зона поражения по высоте – от 30 метров до 14 километров, по курсовому параметру – 18 километров. Вероятность поражения самолета одной управляемой ракетой 9М38 – 0,70-0,93.

На вооружение комплекс принял в 1978 году. Поскольку самоходная огневая установка 9А38 и зенитная управляемая ракета 9М38 были средствами, дополняющими средства зенитного ракетного комплекса "Куб-М3", комплексу дали название "Куб-М4" (2К12М4).

Самоходные огневые установки 9А38 производились Ульяновским механическим заводом МРП, а зенитные управляемые ракеты 9М38 - Долгопрудненским машиностроительным заводом МАП, ранее выпускавшим ракеты 3М9.

Комплексы "Куб-М4", появившиеся в войсках противовоздушной обороны Сухопутных войск позволили значительно повысить эффективность противовоздушной обороны танковых дивизий СВ СА.

Совместные испытания ЗРК "Бук" в полном заданном составе средств происходили в период с ноября 1977-го по март 1979-го года на Эмбенском полигоне (начальник Зубарев В.В.) под руководством комиссии возглавляемой Первовым Ю.Н.

Боевые средства зенитного ракетного комплекса "Бук" имели следующие характеристики.

Командный пункт 9С470 установленный на шасси ГМ-579 обеспечивал прием, отображение и обработку данных о целях, поступающих от станции 9С18 (станция обнаружения и целеуказания) и 6 самоходных огневых установок 9А310, а также от вышестоящих командных пунктов; выбор опасных целей и их распределение между самоходными огневыми установками в автоматическом и ручном режимах, задание секторов их ответственности, отображение информации о наличии зенитных управляемых ракет на огневых и пуско-заряжающих установках, о литерах передатчиков подсвета огневых установок, о работе по целям, о режиме работы станции обнаружения и целеуказания; организацию работы комплекса при помехах и применении противорадиолокационных ракет; документирование тренировки и работы расчета КП. Командным пунктом обрабатывались сообщения о 46 целях находящихся на высотах до 20 тыс. м в зоне радиусом 100 тыс. м за цикл обзора станции и выдавал до 6 целеуказаний на самоходные огневые установки (точностью по углу места и по азимуту – 1 градус, по дальности – 400-700 метров). Масса командного пункта, включая боевой расчет из 6 человек, не более 28 тонн.

Когерентно-импульсная трехкоординатная станция обнаружения и целеуказания "Купол" (9С18) сантиметрового диапазона имеющая электронное сканирование луча по углу места в секторе (устанавливается 30 или 40 градусов) с механическим (в заданном секторе или круговым) вращением антенны по азимуту (при помощи гидропривода или электропривода). Станция 9С18 предназначалась для обнаружения и опознавания воздушных целей на дальности до 110-120 километров (при высоте 30 метров – 45 километров) и передачи на командный пункт 9С470 информации о воздушной обстановке.

В зависимости от наличия помех и установленного сектора по углу места скорость обзора пространства при круговом обзоре равнялся 4,5 – 18 секунд и при обзоре в секторе 30 градусов 2,5 – 4,5 секунды. Радиолокационная информация передавалась на командный пункт 9С470 по телекодовой линии в объеме 75 отметок в период обзора (составлял 4,5 секунды). Среднеквадратические ошибки измерения координат целей: по углу места и по азимуту – не более 20", по дальности – не более 130 метров, разрешающая способность по углу места и по азимуту – 4 градуса, по дальности – не более 300 метров.

Для обеспечения защиты от прицельных помех использовали перестройку несущей частоты между импульсами, от ответных помех – то же плюс бланкирование интервалов дальности по каналу автоматического съема, от несинхронных импульсных помех – бланкирование участков дальности и смену наклона линейно-частотной модуляции. Станция обнаружения и целеуказания при шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней обеспечивала обнаружение истребителя на дальностях не менее 50 тыс. м. Станцией обеспечивалась проводка целей с вероятностью не менее 0,5 на фоне пассивных помех и местных предметов при помощи схемы отбора движущихся целей с автокомпенсацией скоростей ветра. Станция обнаружения и целеуказания была защищена от протоворадиолокационных ракет программной перестройкой несущей частоты за 1,3 секунды, перехода на круговую поляризацию зондирующего сигнала или в режим мерцания (прерывистого излучения).

Станция 9С18 состояла из антенного поста, состоящего из отражателя усеченного параболического профиля и облучателя имеющего вид волноводной линейки (обеспечивала в угломестной плоскости электронное сканирование луча), поворотного устройства, устройства сложения антенны; передающего устройства (средняя мощность 3,5 кВт); приемного устройства (коэффициент шума до 8) и других систем.

Вся аппаратура станции размещалась на доработанном самоходном шасси "об. 124" семейства СУ-100П. Гусеничная база станции обнаружения и целеуказания отличалась от шасси других средств зенитного ракетного комплекса "Бук" отличалась, так как радиолокационная станция "Купол" изначально задавалась в разработку вне зенитного комплекса – в качестве средства обнаружения дивизионного звена противовоздушной обороны Сухопутных войск.

Время перевода станции между походным и боевым положениями составляло до 5 минут, а из дежурного в рабочий режим – около 20 секунд. Масса станции (в том числе расчет из 3 человек) – до 28,5 тонн.

По своему устройству и предназначению самоходная огневая установка 9А310 от самоходной огневой установки 9А38 зенитного ракетного комплекса "Куб-М4" ("Бук-1") отличалась тем, что при помощи телекодовой линии связывалась не с СУРН 1С91М3 и самоходной ПУ 2П25М3, а с командным пунктом 9С470 и ПЗУ 9А39. Также, на пусковом устройстве установки 9А310 располагалось не три, а четыре зенитных управляемых ракеты 9М38. Время перевода установки из походного в боевое положение было менее 5 минут. Время перевода из дежурного в рабочий режим, в частности, после смены позиции при включенной аппаратуре составляло до 20 секунд. Заряжение огневой установки 9А310 четырьмя зенитными управляемыми ракетами с пуско-заряжающей установки производилось за 12 минут, а с транспортной машины - 16 минут. Масса самоходной огневой установки, включая боевой расчет из 4 человек, равнялась 32,4 тонны.

Длина самоходной огневой установки – 9,3 метров, ширина - 3,25 метра (в рабочем положении – 9,03 метров), высота - 3,8 метра (7,72 метров).

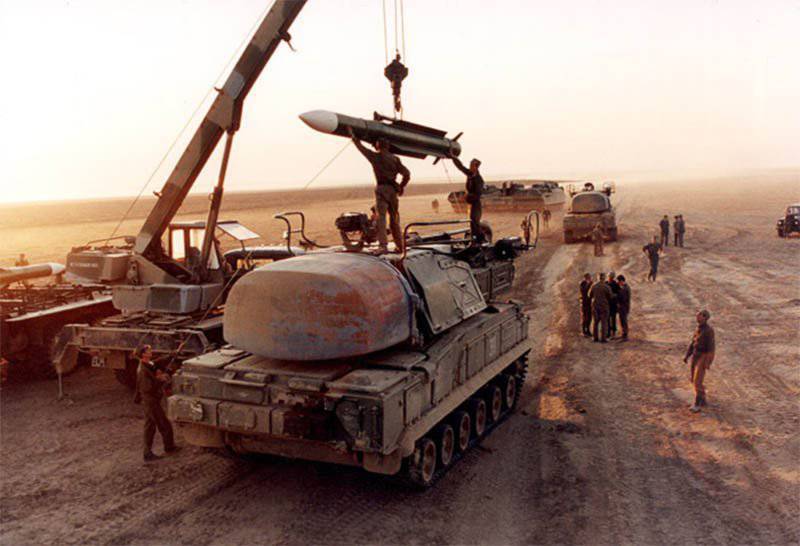

Пуско-заряжающая установка 9А39 установленная на шасси ГМ-577 предназначалась для транспортировки и хранения восьми зенитных управляемых ракет (на пусковом устройстве – 4, на неподвижных ложементах – 4), пуска 4 управляемых ракет, самозагрузки своего ПУ четырьмя ракетами с ложементов, самозаряжания 8-ю ЗУР с транспортной машины (время заряжения 26 минут), с грунтовых ложементов и транспортных контейнеров, разряжения и на пусковом устройстве самоходной огневой установки 4 зенитными управляемыми ракетами. Таким образом, пуско-заряжающая установка зенитного ракетного комплекса "Бук" объединяла функции ТЗМ и самоходной ПУ комплекса "Куб". Пуско-заряжающая установка состояла из пускового устройства со следящим силовым приводом, крана, ложементов, цифровой вычислительной машины, аппаратуры топографической привязки, навигации, телекодовой связи, ориентирования, агрегатов электропитания и энергообеспечения. Масса установки включая боевой расчет из 3 человек – 35,5 тонн.

Габариты пуско-заряжающей установки: длина – 9,96 метров, ширина - 3,316 метра, высота - 3,8 метра.

КП комплекса принимал с командного пункта зенитной ракетной бригады "Бук" (автоматизированная система управления "Поляна-Д4») и со станции обнаружения и целеуказания данные о воздушной обстановке, обрабатывал их и выдавал указания на самоходные огневые установки, осуществлявшие поиск и захват на автоматическое сопровождение цели. При входе цели в зону поражения осуществлялся запуск зенитных управляемых ракет. Для наведения ракет использовался метод пропорциональной навигации, который обеспечивал высокую точность наведения. При подлете к цели головка самонаведения выдавала команду радиовзрывателю на ближнее взведение. При сближении на расстояние 17 метров по команде производился подрыв боевой части. При несрабатывании радиовзрывателя зенитная управляемая ракета самоликвидировалась. В случае не поражении цели по ней осуществлялся пуск второй ракеты.

По сравнению с зенитными ракетными комплексами "Куб-М3" и "Куб-М4" ЗРК "Бук" имел более высокие эксплуатационные и боевые характеристики и обеспечивал:
- одновременный обстрел до шести целей дивизионом, а при необходимости – выполнение до 6 самостоятельных боевых задач в случае автономного использования самоходных огневых установок;
- большую надежность обнаружения благодаря организации совместного обзора пространства 6 самоходными огневыми установками и станцией обнаружения и целеуказания;
- повышенную помехозащищенность благодаря использованию специального вида сигнала подсвета и бортового вычислителя головки самонаведения;
- большую эффективность поражения целей за счет повышенной мощности боевой части зенитной управляемой ракеты.

По результатам испытаний и моделирования определили, что зенитным ракетным комплексом "Бук" обеспечивается обстрел неманеврирующих целей, которые летят на высотах от 25 метров до 18 километров со скоростью до 800 м/с, на дальностях от 3–25 км (при скорости до 300 м/с – до 30 км) при курсовом параметре до 18 километров с вероятностью поражения одной управляемой ракетой – 0,7-0,8. При стрельбе маневрирующим целям (перегрузки до 8 единиц) вероятность поражения составляла 0,6.

Организационно зенитные ракетные комплексы "Бук" сводились в ракетные бригады, состоящие из: командного пункта (пункт боевого управления из состава автоматизированной системы управления "Поляна-Д4"), 4 зенитных ракетных дивизионов со своими командными пунктами 9С470, станции обнаружения и целеуказания 9С18,взвода связи и трех зенитных ракетных батарей (в каждой две самоходные огневые установки 9А310 и одна пуско-заряжающая установка 9А39), подразделения технического обслуживания и обеспечения.

Управление зенитной ракетной бригадой "Бук" осуществлялось с командного пункта противовоздушной обороны армии.

Комплекс "Бук" на вооружение войск противовоздушной обороны сухопутных войск приняли в 1980 г. Серийное производство боевых средств комплекса "Бук" освоили в кооперации, задействованной для ЗРК "Куб-М4". Новые средства – КП 9С470, самоходные огневые установки 9А310 и станции обнаружения и целеуказания 9С18 – выпускались Ульяновским механическим заводом МРП, пуско-заряжающие установки 9А39 - на Свердловским машиностроительным заводом им. Калинина МАП.

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30.11.1979 провели модернизацию зенитного ракетного комплекса "Бук" для повышения его боевых возможностей, защищенности радиоэлектронных средств комплекса от противорадиолокационных ракет и помех.

В результате испытаний, которые проводились в феврале-декабре 1982 года на Эмбенском полигоне (начальник – Зубарев В.В.) под руководством комиссии возглавляемой Гусевым Б.М., было установлено, что модернизированный "Бук-M1" по сравнению с зенитным ракетным комплексом "Бук", обеспечивает большую зону поражения самолетов, может сбивать крылатую ракету ALCM с вероятностью поражения одной управляемой ракетой более 0,4, вертолеты "Хью-Кобра" – 0,6-0,7, зависающие вертолеты – 0,3-0,4 на дальностях от 3,5 до 10 километров.

В самоходной огневой установке вместо 36 используется 72 литерных частоты подсвета, что способствует увеличению защищенности от преднамеренных и взаимных помех. Обеспечено распознавание 3 классов целей – баллистические ракеты, самолеты, вертолеты.

По сравнению с командным пунктом 9С470 КП 9С470М1 обеспечивает одновременный прием данных от собственной станции обнаружения и целеуказания и о 6 целях от пункта управления противовоздушной обороны танковой (мотострелковой) дивизии или от командного пункта ПВО армии, а также комплексную тренировку расчетов боевых средств зенитного ракетного комплекса.

По сравнению с самоходной огневой установкой 9А310 установка 9А310М1 обеспечивает обнаружение и захват цели на автоматическое сопровождение на больших дальностях (приблизительно на 25-30 процентов), а также распознавание баллистических ракет, вертолетов и самолетов с вероятностью более 0,6.

В комплексе применена более совершенная станция обнаружения и целеуказания "Купол-M1" (9С18М1), имеющая плоскую угломестную фазированную антенную решётку и самоходное гусеничное шасси ГМ-567М. Однотипное гусеничное шасси используется на командном пункте, самоходной огневой установке и пуско-заряжающей установке.

Станция обнаружения и целеуказания имеет следующие габариты: длина – 9,59 метров, ширина – 3,25 метра, высота - 3,25 метра (в рабочем положении – 8,02 метров), масса – 35 тонн.

В комплексе "Бук-М1" предусматриваются эффективные технические и организационные мероприятия по защите от противорадиолокационных ракет.

Боевые средства ЗРК "Бук-M1" взаимозаменяемы с однотипными средствами комплекса "Бук" без их доработок. Штатная организация технических подразделений и боевых формирований аналогичны с зенитным ракетным комплексом "Бук".

Технологическое оборудование комплекса состоит из:
- 9В95М1Э - машины автоматизированной контрольно-испытательной подвижной станции на базе ЗиЛ-131 и прицепе;
- 9В883, 9В884, 9В894 - машин ремонтно-технического обслуживания на базе Урал-43203-1012;
- 9В881Э - машина техобслуживания на базе Урал-43203-1012;
- 9Т229 – транспортный автомобиль для 8 зенитных управляемых ракет (или шесть контейнеров с управляемыми ракетами) на базе КрАЗ-255Б;
- 9Т31М - автокран;
- МТО-АТГ-М1 - мастерская технического обслуживания на базе ЗиЛ-131.

Комплекс "Бук-М1" приняли на вооружение войск противовоздушной обороны Сухопутных войск в 1983 г. и его серийное производство наладили в кооперации предприятий промышленности, выпускавших средства зенитного ракетного комплекса "Бук".

В том же году на вооружение поступил и зенитный ракетный комплекс военно-морского флота М-22 "Ураган", унифицированный с комплексом "Бук" по управляемым ракетам 9М38.

Комплексы семейства "Бук" под названием "Ганг" предлагались поставлять за рубеж.

Во время учений "Оборона 92" зенитные ракетные комплексы семейства "Бук" провели успешные стрельбы по мишеням на базе баллистической ракеты Р-17, "Звезда" и ракеты РСЗО "Смерч".

В декабре 1992 года президент Российской Федерации подписал распоряжение о проведении дальнейшей модернизации ЗРК "Бук" – создании зенитного ракетного комплекса, неоднократно представлявшегося на разных международных выставках под названием "Урал".

Кооперацией предприятий во главе с "НИИП имени Тихонравова" в 1994-1997 годах была проведена работа по зенитному ракетному комплексу "Бук-М1-2". Благодаря использованию новой ракеты 9М317 и модернизации других средств ЗРК впервые была обеспечена возможность уничтожения тактических баллистических ракет "Ланс" и авиационных ракет на дальности до 20 тыс. м, элементов высокоточного и надводных кораблей на дальности до 25 тыс. м и наземных целей (крупных командных пунктов, пусковых установок, самолетов на аэродромах) на дальности до 15 тыс. м. Повысилась эффективность поражения крылатых ракет, вертолетов и самолетов. Границы зон поражения по дальности увеличились до 45 километров и по высоте – до 25 километров. В новой ракете предусмотрено использование инерциально-корректируемой системы управления с радиолокационной полуактивной головкой самонаведения с наведением по методу пропорциональной навигации. Ракета имела стартовую массу 710-720 килограмм при массе БЧ 50-70 килограмм.

Внешне новая ракета 9М317 отличалась от 9М38 меньшей длиной хорды крыла.

Кроме использования усовершенствованной ракеты предусматривалось введение в состав ЗРК нового средства – радиолокационной станции подсвета целей и наведения ракет с установкой антенны на высоте до 22 метров в рабочем положении (использовалось телескопическое устройство). С внедрением данной радиолокационной станции значительно расширяются боевые возможности ЗРК по уничтожению низколетящих целей, таких как, современные крылатые ракеты.

В составе комплекса предусмотрено наличие командного пункта и два типа огневых секций:
- четырех секций, включающих по одной модернизированной самоходной огневой установке, несущей четыре управляемые ракеты и способной обеспечить обстрел четырех целей одновременно, и пуско-заряжающей установке с 8 управляемыми ракетами;
- двух секций, включающих по одной радиолокационной станции подсвета и наведения, способной также обеспечить одновременный обстрел четырех целей, и две пуско-заряжающей установке (на каждой восемь управляемых ракет).

Разрабатывалось два варианта комплекса - подвижный на гусеничных машинах ГМ-569 (применялись в предыдущих модификациях ЗРК "Бук"), а также перевозимый автомобилями КрАЗ и на автопоездах с полуприцепами. В последнем варианте снижалась стоимость, однако ухудшались проходимость и время развертывания зенитного ракетного комплекса с марша увеличивается с 5 минут до 10-15.

В частности, МКБ "Старт" во время проведения работ по модернизации ЗРК "Бук-М" (комплексы "Бук-М1-2", "Бук-М2") были разработаны пуско-заряжающая установка 9А316 и пусковая установка 9П619 на гусеничном шасси, а также ПУ 9А318 на колесном шасси.

Процесс развития семейств зенитных ракетных комплексов "Куб" и "Бук" в целом представляет собой отличный пример эволюционного развития военной техники и вооружения, обеспечивающего непрерывное повышение возможностей противовоздушной обороны СВ при относительно небольших затратах. Данный путь развития, к сожалению, создает предпосылки к постепенному тех. отставанию. Например, даже в перспективных вариантах ЗРК "Бук" не нашли применения более надежная и безопасная схема непрерывной эксплуатации ЗУР в транспортно-пусковом контейнере, всеракурсный вертикальный пуск управляемых ракет, внедренные других зенитных ракетных комплексах СВ второго поколения. Но, несмотря на это, в сложных социально-экономических условиях эволюционный путь развития приходится рассматривать единственно возможный, а выбор, сделанный разработчиками комплексов семейств "Бук" и "Куб" - как правильный.

За создание зенитного ракетного комплекса "Бук" Растов А.А., Гришин В.К., Акопян И.Г., Златомрежев И.И., Ветошко А.П., Чукаловский Н.В. и др. были удостоены Госпремии СССР. Разработку зенитного ракетного комплекса "Бук-М 1" отметили Госпремией РФ. Лауреатами данной премии стали Козлов Ю.И., Эктов В.П., Щекотов Ю.П., Чернов В.Д., Солнцев С.В., Унучко В.Р. и др.

Основные тактико-технические характеристики зенитных ракетных комплексов типа "БУК":
Наименование – "Бук"/"Бук-М1";
Зона поражения по дальности – от 3,5 до 25-30 км/от 3 до 32-35 км;
Зона поражения по высоте – от 0,025 до 18-20 км/ от 0,015 до 20-22 км;
Зона поражения по параметру – до 18/до 22;
Вероятность поражения истребителя одной управляемой ракетой – 0,8..0,9/0,8..0,95;
Вероятность поражения вертолета одной управляемой ракетой – 0,3..0,6/0,3..0,6;
Вероятность поражения крылатой ракеты – 0,25..0,5/0,4..0,6;
Максимальная скорость поражаемых целей – 800 м/с;
Время реакции - 22 сек.;
Скорость полета зенитной управляемой ракеты – 850 м/с;
Масса ракеты – 685 кг;
Масса боевой части – 70 кг;
Канальность по цели – 2;
Канальность по ЗУР (на цель) – до 3;
Время развертывания/свертывания – 5 мин.;
Число зенитных управляемых ракет на боевой машине – 4;
Год принятия на вооружение – 1980/1983.

Ctrl Enter

Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter

Специально для «Защищать Россию» главный редактор сайта и блога «Вестник ПВО» Саид Аминов углубился в анализ поколений отечественных ЗРК и рассказал о том, какие бывают зенитные ракетные комплексы «Бук».

К сожалению, на мы не видели вживую новейший ЗРК «Бук-М3» — в праздничных колоннах шли самоходные огневые установки и пуско-заряжающие машины ЗРК «Бук-М2» . Но изображение комплекса «Бук-М3» уже официально появилось не только на корпоративном календаре Концерна ВКО «Алмаз-Антей» , но и на обложке книги «Созвездие Тихомирова», вышедшей к 60-летию НИИП имени В.В.Тихомирова — разработчика зенитных ракетных комплексов средней дальности.

«Бук» — это, действительно, комплекс, который состоит из ряда элементов: самоходной огневой установки, пуско-заряжающей установки, радиолокатора обнаружения воздушных целей, командного пункта и ряда технических машин. Он может успешно функционировать именно в комплексе этих машин и устройств.

Куб

НИИП был разработчиком одного из массовых зенитных ракетных комплексов ПВО сухопутных войск «Куб», который не только активно экспортировался в страны-союзники СССР, но и прошел боевое крещение на Ближнем Востоке в арабо-израильской войне 1973 года. Как отмечают его разработчики, ЗРК «Куб» (он же «Квадрат» для экспорта) в той войне великолепно продемонстрировал свои возможности, однако были вскрыты и его недостатки. В ходе боевых действий между Израилем и Ливаном в долине Бекаа в 1982 году за несколько дней боевых действий управляемым авиабомбами были уничтожены 9 самоходных установок разведки и наведения ракет (СУРН) сирийских ЗРК «Куб».

В 1970 году Минобороны СССР выдало заказ на создание комплекса нового поколения, получившего наименование «Бук». При формировании облика нового ЗРК учитывался опыт боевого применения «Кубов». В основном, боеспособность батареи «Кубов» зависела от одной СУРН 1С91, которая к тому же имела ограничения по высоте обнаружения целей — 7 км. В случае ее неисправности или выведения из строя противником все четыре пусковые установки 2П25 становились бесполезными. Учитывая это, в новом «Буке» предусмотрели наличие самоходной огневой установки с четырьмя ракетами и радиолокационной станцией, которая не только обеспечивала подсвет цели, но и могла вести обзор воздушного пространства. Кроме того, в состав нового комплекса была введена отдельная мощная радиолокационная станция «Купол», которая имела вдвое большую дальность обнаружения воздушных целей, чем в ЗРК «Куб».

Еще одним уроком боевого применения ЗРК «Куб» стал тот факт, что батарея «Кубов» из четырех пусковых установках с 12-ю ракетами в ходе боя после израсходования боезапаса уничтожалась противником, а перезаряжание пусковых установок с ТЗМ2Т7 в условиях боя было невозможно. Поэтому в составе нового комплекса было решено обеспечить возможность ведения огня непосредственно со средства перевозки резервного боекомплекта — так появилась новая единица комплекса, пуско-заряжающая машина. За рубежом аналогов ей нет. ПЗУ обеспечивала не только перезаряжание двух СОУ, а также при необходимости могла выполнить пуски четырех ракет со своего пускового устройства, а потом пополнить его четырьмя другими ракетами с нижнего яруса.

Фото: Вестник ПВО

Постановление по разработке комплекса 9К37 «Бук» было принято 13 января 1972 года. Одновременно перед НПО «Альтаир» была поставлена задача создания корабельного ЗРК М-22 «Ураган» для ВМФ с использованием единой с комплексом «Бук» зенитной ракеты.

Разработка комплекса велась НИИП. Главным конструктором ЗРК «Бук» в целом являлся А.А.Растов, за создание командного пункта 9С470 отвечал Г. Н. Валаев (позже В.А.Растов, затем В.И.Сокиран), самоходной огневой установки 9А38 — В.В.Матяшев (далее Ю.И.Козлов), полуактивной головки самонаведения 9Э50 — И.Г.Акопян, контура управления ракетой — Л.Г.Волошин, машин технического обслуживания и ремонта — В.А.Рослов.

Пуско-заряжающая установка создавалась в МКБ «Старт» Минавиапрома СССР под руководством А.И.Яскина (далее — Г. М. Мурташина). Унифицированное гусеничное шасси для боевых единиц комплекса разрабатывалось в ОКБ-40 Мытищинского машзавода под руководством Н.А.Астрова (далее В.В.Егоркина). Радиолокационная станция обнаружения и целеуказания 9С18 создавалась в НИИИП (Новосибирск) под руководством А.П.Ветошко (затем — Ю.П.Щекотова).

В начале разработчик ракеты 3М9 ЗРК «Куб» МКБ «Вымпел» вел работы по твердотопливной ракете 3 М9-М40 (главный конструктор А.Л.Ляпин). За короткий срок была выпущена конструкторско-техническая документация, производством были изготовлены 10 ракет и пусковой контейнер, смонтированный на вездеходе. В октябре—декабре 1965 года было выполнено пять пусков ракет на площадке № 1 в Фаустово (Подмосковье, ныне ГКНИПАС) с самоликвидацией их в пределах полигона. Однако МКБ «Вымпел» сосредоточил усилия на создании авиационных ракет класса «воздух-воздух» , и задача по созданию ЗУР 9М38 для «Бука» была поставлена перед свердловским ОКБ «Новатор» под руководством Л.В.Люльева. ОКБ «Новатор» имело опыт создания ракет для армейских комплексов ПВО — дальнобойный (для своего времени) ЗРК «Круг» оснащался ракетой, созданной Л.В.Люльевым.

Планировалось завершить работы по созданию комплекса «Бук» во втором квартале 1975 года. Однако сроки выдержать не удалось. Разработка самоходной огневой установки опережала работы по другим средствам ЗРК и по ракете. Принимая во внимание фактическое состояние работ по комплексу, а также необходимость усиления ПВО Сухопутных войск, было принято решение разбить работы по ЗРК «Бук» на два этапа. Вначале предусматривалось ускоренными темпами разработать зенитную управляемую ракету и самоходную огневую установку, способную применять как новые ракеты 9М38, так и старые ЗУР 3М9М3 из состава комплекса «Куб-М3» . На этой базе с использованием других средств комплекса «Куб-М3» планировалось создать «переходный» ЗРК 9К37−1 «Бук-1» , который планировалось передать на совместные испытания в сентябре 1974 года. На втором этапе предполагалось создание полноценного ЗРК «Бук».

Для комплекса «Бук-1» предусматривалось в составе каждой из пяти зенитных батарей полка «Куб-М3» , в дополнение к одной самоходной установке разведки и наведения и четырем самоходным пусковым установкам, иметь одну самоходную огневую установку 9А38. Таким образом, за счет введения в состав комплекса СОУ число целевых каналов полка увеличивалось с 5 до 10, а число боеготовых ЗУР — с 60 до 75.

В состав СОУ входили пусковое устройство с силовыми следящими приводами, радиолокационная станция 9С35, дополненная телевизионно-оптическим визиром с наземным радиолокационным запросчиком, цифровая вычислительная система, аппаратура телекодовой связи с СУРН от ЗРК «Куб-М3» и проводной связи с СПУ. Самоходная огневая установка 9А38 имела пусковое устройство со сменными направляющими либо для трех ЗУР 3 М9 М³, либо для трех ЗУР 9М38. Масса СОУ с боевым расчетом из четырех человек составляла 35 т.

Технический прогресс в области СВЧ-приборов, элементной базы, а также цифровых вычислительных машин позволил создать РЛС 9С35 с функциями станции обнаружения, сопровождения и подсвета цели. Станция работала в сантиметровом диапазоне радиоволн.

Для зенитной ракеты была разработана радиолокационная головка самонаведения 9Э50.

С августа 1975 года по октябрь 1976 года комплекс «Бук-1» проходил государственные испытания на полигоне под Эмбой. Испытаниями руководила комиссия во главе с П.С.Бимбашом.

На испытаниях автономного режима работы самоходной огневой установки была подтверждена дальность обнаружения самолетов от 65 до 77 км на высотах свыше 3000 м. На малых высотах дальность обнаружения сокращалась до диапазона от 32 до 41 км. Вертолеты, находящиеся на малых высотах, засекались с дистанции от 21 до 35 км.

При централизованном режиме работы из-за ограничений в работе самоходной установки разведки и наведения 1С91М3 дальность обнаружения самолетов уменьшалась до 44 км для высот от 3000 до 7000 м и до 21−28 км для малых высот.

Работное время (период от обнаружения цели до запуска ракеты) самоходной огневой установки в автономном режиме составило 15−20 секунд. Перезарядка комплекса тремя ракетами 9М38 — около 15 мин.

Поражение самолетов на высотах более 3000 м обеспечивалось на дальности от 3,4 до 20,5 км. Зона поражения по высоте составила от 30 м до 14 км, по курсовому параметру — 18 км. Вероятность поражения самолета одной ЗУР 9М38 — от 0,70 до 0,93.

Комплекс приняли на вооружение в 1978 году под обозначением 2К12М4 «Куб-М4» , взамен ранее употреблявшегося наименования «Бук-1» . Причиной стал тот факт, что СОУ 9А38 и ЗУР 9М38 — лишь дополнения ЗРК «Куб-М3» .

Появившиеся в войсковой ПВО комплексы «Куб-М4» значительно повысили эффективность ПВО танковых дивизий Сухопутных войск советской армии.

Серийное производство СОУ 9А38 было развернуто на Ульяновском механическом заводе, ракет 9А38 — на Долгопрудненском машиностроительном заводе, ранее выпускавшем ракеты 3М9.

Бук

Совместные испытания комплекса «Бук» в штатном составе проводились с ноября 1977-го по март 1979 года на полигоне Эмба. Нужно отметить, что тщательная отработка средств комплекса в период автономных испытаний, а также значительная степень преемственности с ЗРК «Куб‑М4» привели к тому, что в период заводских, а также совместных с Минобороны испытаний принципиальных проблем выявлено не было. Комплекс полностью отвечал заданным тактико-техническим требованиям. В 1979 году комплекс «Бук» был принят на вооружение советской армии. В 1980 году разработка была удостоена Государственной премии СССР.

Входящий в состав ЗРК «Бук» и размещенный на шасси ГМ-579 командный пункт комплекса 9С470 обеспечивал прием и обработку информации о целях, поступавшей от станции обнаружения и целеуказания 9С18, а также от шести самоходных огневых установок 9А310, и с КП зенитной ракетной бригады «Бук» ( « »). Командный пункт обрабатывал сообщения о 46 целях, движущихся на высотах до 20 км в зоне радиусом 100 км, за цикл обзора станции обнаружения и целеуказания. Он выдавал на самоходные огневые установки до шести целеуказаний с точностью 1 градус по угловым координатам и 400−700 м по дальности. Работа командного пункта была предельно автоматизирована. Обработка всей информации производилась ЦВМ «Аргон-15» . Масса самоходного КП с боевым расчетом из шести человек не превышала 28 т.

Трехкоординатная когерентно-импульсная станция обнаружения и целеуказания (СОЦ) 9С18 «Купол» сантиметрового диапазона с электронным сканированием луча в заданном секторе по углу места (30 или 40 град.) и механическим (круговым или в заданном секторе) вращением антенны по азимуту (посредством электро- или гидропривода) была предназначена для обнаружения и опознавания воздушных целей на дальностях до 110‑120 км (45 км при высоте полета цели 30 м). СОЦ обеспечивала передачу радиолокационной информации о воздушной обстановке на КП 9С470.

Самоходная огневая установка 9А310, размещенная на ГМ-568 , по своему предназначению и устройству отличалась от СОУ 9А38 ЗРК «Куб-М4» («Бук-1») тем, что с помощью телекодовой линии сопрягалась с КП 9С470 и пуско-заряжающей установкой 9А39, а не с разработанными для комплекса «Куб» самоходами 1С91М2 и 2П25М2. А главное — на новой самоходной огневой установке располагалось не три, а уже четыре ракеты 9М38. Время перевода СОУ из походного в боевое положение не превышало 5 минут, а из дежурного режима в рабочий (например, после смены позиции с включенной аппаратурой) — не более 20 с. Масса самоходной огневой установки с ракетами и расчетом из четырех человек не превышала 35 т.

Размещенная на шасси ГМ-577 пуско-заряжающая установка (ПЗУ) 9А39 служила для перевозки и хранения восьми ЗУР (по четыре на пусковом устройстве и на неподвижных ложементах); пуска четырех ракет; самозагрузки своего пускового устройства четырьмя ЗУР с ложементов; самозаряжания восемью ракетами с транспортной машины; заряжания и разряжания самоходной огневой установки четырьмя ракетами. Масса ПЗУ с расчетом из трех человек составляла 35,5 т.

По сравнению с предшественниками «Куб-МЗ» и «Куб-М4» («Бук-1»), на комплексе «Бук» было достигнуто существенное улучшение боевых и эксплуатационных характеристик:

• дивизион одновременно обстреливал шесть целей и мог выполнять до шести самостоятельных боевых задач при автономном применении самоходных огневых установок;
• совместная работа станции обнаружения и целеуказания с самоходными огневыми установками дивизиона повысила надежность обнаружения целей;
• новый бортовой вычислитель головки самонаведения и алгоритм формирования сигнала подсвета повысили помехозащищенность;
• ЗУР получила боевую часть повышенного могущества.

Серийное производство боевых средств ЗРК «Бук» вела та же кооперация, что и в случае с комплексом «Куб-М4» . Пуско-заряжающие установки 9А39 выпускались на Свердловском машиностроительном заводе им. М.И.Калинина, а самоходные огневые установки 9А310, станции обнаружения и целеуказания 9С18 и КП9С470 — на Ульяновском механическом заводе.

Бук-М1

Одновременно с принятием на вооружение комплекса «Бук» началась его модернизация. В соответствии с постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 года, велись работы по повышению его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет. Новый комплекс должен был иметь увеличенные границы поражения, расширенную номенклатуру поражаемых целей, среди которых были маловысотные крылатые ракеты типа ALCM и Tomahawk, зависающие ударные вертолеты.

Для нового комплекса ОКБ Долгопрудненского НПП разработало усовершенствованную ракету 9М38М1. При этом была обеспечена увеличенная дальность полета, повышена длительность инерциального участка, улучшена точность наведения на маневрирующую цель. Головка самонаведения 9Э50М1 лучше адаптировалась к условиям полета, помеховой обстановке, типу обстреливаемой цели.

Была разработана и введена в состав усовершенствованной СОУ 9А310М1 принципиально новая система распознавания типа цели (самолет, вертолет, баллистическая ракета) с передачей соответствующей информации на радиовзрыватель ракеты для обеспечения момента оптимального подрыва БЧ.

Применительно к «Бук-М1» был разработан комплекс мер, позволяющий эффективно бороться с зависающими вертолетами — весьма сложной целью как для средств ПВО СВ, так и для истребительной авиации. В ходе полигонных испытаний, проведенных в феврале—декабре 1982 года, было установлено, что модернизированный комплекс «Бук-М1» по сравнению с «Буком» обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты типа ALCM и «Томагавк» с вероятностью поражения одной ракетой не менее 0,4, а высокоманевренные относительно «компактные» и хорошо защищенные боевые вертолеты типа «Хью-Кобра» — с вероятностью 0,6‑0,7 на дальности от 3,5 до 6‑10 км.

Радиолокатор модернизированного ЗРК получил 32 литерных частоты подсвета (вместо 16 у «Бука»), что способствовало повышению защищенности от взаимных и преднамеренных помех.

СОУ 9А310М1 по сравнению с прежней обеспечила обнаружение и захват цели на дальности до 85 км, а автосопровождение — на 75 км.

В состав комплекса вошла более совершенная станция обнаружения и целеуказания 9С18М1 «Купол-M1» с плоской угломерной ФАР, размещенная на гусеничном шасси ГМ-567 М, однотипном (в отличие от станции «Купол») с другими гусеничными средствами дивизиона.

«Бук-М1» принят на вооружение в 1983 году, а с 1985 года развернуто его серийное производство.

Бук-М2 и Бук-М1−2

Одновременно с началом работ по малой модернизации комплекса, которая реализовалась в ЗРК «Бук-М1» , НИИП развернул работы и над более продвинутой версией комплекса «Бук-М2» . В комплексе третьего поколения предусматривалось создание многоканального ЗРК, способного одновременно обстреливать до 24 целей. Это потребовало введения в боевые средства комплекса РЛС с фазированной антенной решеткой (ФАР) и обеспечения прерывистого режима подсвета.

В новом комплексе было достигнуто значительное расширение зоны поражения целей по дальности и высоте. За счет использования фазированной антенной решетки одна самоходная установка могла одновременно поражать четыре цели (СОУ «Бук-М1» — лишь одну). ЗРК обладал большей информативностью, повышенной помехозащищенностью и рядом других достоинств, обеспечивающих его существенное превосходство над зарубежными аналогами.

Помимо усовершенствованной ракеты 9М317, созданной в ОКБ ДНПП, и самоходной огневой установки с ФАР комплекс получил и новое боевое средство — РЛС подсвета целей и наведения ракет (РПН). Приемо-передающий модуль этой станции, также размещенной на самоходе ГМ‑562, в рабочем положении посредством специальной телескопической мачты поднимался на высоту 21 м, что существенно расширило возможности комплекса по борьбе с низколетящими самолетами, вертолетами и крылатыми ракетами. Дальность поражения целей, летящих на предельно малых высотах, увеличилась в 1,5‑2 раза.

Постановлением ЦК от 18 октября 1990 года ЗРК «Бук-М2» на гусеничном шасси был принят на вооружение, установлены сроки его серийного освоения.

Практически следом были завершены совместные испытания модернизированного комплекса «Бук-М2−1» — «Урал», размещенного на колесной базе (автомобили повышенной проходимости «КрАЗ» и прицепы челябинского производства), предназначенного для войск ПВО страны. По замыслу тогдашнего главкома ПВО И.М.Третьяка, буксируемый ЗРК «Урал» предполагалось комплексировать с ЗРС типа , что должно было образовать весьма эффективную эшелонированную систему, предназначенную для обороны крупных государственных объектов (Москва, Ленинград и другие ключевые политические и экономические центры страны). К сожалению, распад СССР, резкое сокращение финансирования вооруженных сил и промышленности не позволили запустить в серию новые комплексы.

Из всего состава боевых средств ЗРК «Бук-М2» в 90-е удалось серийно освоить только ЗУР 9М317. Ракета разрабатывалась и изготавливалась Долгопрудненским НПП как межвидовая: для ЗРК ПВО СВ и для корабельного ЗРК «Штиль-1» . Наличие новой ракеты позволило ИИП выступить инициатором модернизации ЗРК «Бук-М1» за счет введения новой ракеты из комплекса «Бук-М2» . Главное ракетно-артиллерийское управление Минобороны поддержало идею: проведение такой ОКР при минимальном использовании бюджетных средств позволяло получить существенное повышение ТТХ комплекса — в частности, возможность применения не только в системах ПВО, но и в системах тактической ПРО и в береговой обороне.

Комплекс, получивший название «Бук-М1−2» , создавался в самые тяжелые для ОПК годы, когда практически для всех предприятий основной задачей было не развитие и техперевооружение, а выживание в сложившихся условиях.

Фото: Саид Аминов

ОКР «Бук-М1−2» выполнялся прежней кооперацией: НИИП (генеральный директор — В.В.Матяшев, на заключительной стадии разработки Ю.И.Белый, главный конструктор ЗРК — Е.А.Пигин), Ульяновский механический завод (генеральный директор — В.В.Абанин), ДНПП (генеральный директор — Г. П. Ежов, генеральный конструктор — В.П.Эктов), М НИИ «Агат» (генеральный директор и генеральный конструктор — И.Г.Акопян), НПП «Старт» (генеральный директор — Г. М. Муратшин), МЗиК (генеральный директор — Н.В.Клейн).

Учитывая скудное госфинансирование, предприятия-соисполнители создавали новый комплекс за счет экспортной выручки по контрактам на поставку ЗРК «Бук-М1» в Финляндию и модернизации ЗРК «Квадрат» (экспортное наименование ЗРК «Куб») в Египте. В итоге в самые сложные для отечественного ОПК годы был создан уникальный по своим характеристикам ЗРК, не имеющий на то время аналогов в мировой практике по возможностям боевого применения. Сохранив состав боевых средств, аналогичных комплексу «Бук-М1» , ЗРК «Бук-М1−2» в отличие от своего предшественника обеспечивает поражение тактических, баллистических и авиационных ракет, а также стрельбу по надводным и радиоконтрастным наземным целям.

Зона поражения аэродинамических целей модернизированного ЗРК расширена до 25 км по высоте и до 42−45 км по дальности. Обеспечено увеличение в два раза канальности при поражении цели в режиме «координационная поддержка». Вероятность поражения самолетов противника возросла с 0,80‑0,85 до 0,90‑0,95. Командный пункт ЗРК «Бук-М1−2» был скомплексирован с пунктом управления ЗРК малой дальности « », что позволило существенно повысить эффективность смешанной зенитной группировки.

Важно отметить, что документация на модернизацию была сделана таким образом, что заводские бригады прямо в войсках при минимуме затрат могли доработать «Бук-М1» до «Бук-М1−2» . В 1998 году приказом министра обороны № 515 от 21 ноября 1998 года ЗРК «Бук-М1−2» был принят на вооружение российской армии.

Только в начале 2000-х, когда оборонка стала получать первые заказы, снова встал вопрос о серийном производстве ЗРК третьего поколения «Бук-М2» . К сожалению, за прошедшие 15 лет после его разработки многие предприятия-поставщики комплектующих прекратили свое существование или оказались за границей, да и элементная база существенно поменялась. НИИП и головной производитель Ульяновский механический завод провели громадную работу по налаживанию новой кооперации, замене комплектующих и внедрению новых технологий и материалов. Например, была произведена замена основы вычислительных средств комплекса с теперь зарубежного поставщика БЦВМ «Аргон-15» (Кишинев) на отечественные ЦВМ типа «Багет».

В итоге ЗРК «Бук-М2» стал поступать на вооружение российской армии. С 2008 года комплекс участвует в парадах на Красной площади. Одновременно ЗРК «Бук-М2Э» получил высокое международное признание. В настоящее время исполняется экспортный контракт на поставку комплекса на гусеничном шасси в Сирию. В процессе проведения «Рособоронэкспортом» маркетинговых работ по продвижению на внешний рынок ЗРК «Бук-М2Э» несколько иностранных заказчиков выразили желание приобрести комплексы, но не на гусеничной базе, а на колесной. Такая работа была проведена НИИП совместно с УМЗ и НПП «Старт». В качестве базовой колесной машины был выбран тягач производства Минского завода колесных тягачей (МЗКТ). Колесный вариант ЗРК прошел все виды испытаний и был поставлен первому заказчику — Венесуэле. На очереди еще ряд государств дальнего зарубежья.

В 2013 году серийное освоение ЗРК «Бук-М2» было отмечено премией правительства Российской Федерации.

Фото: Саид Аминов

Бук-М3

Решение о создании новой модификации комплекса, которая получила индекс «Бук-М3» , было принято Минобороны в 1990 году. Предприятия оборонки были предоставлены сами себе, и выживали лишь те, кто мог найти экспортные контракты. Продукция НИИП была хорошо известна в мире, что помогло институту пережить длительный период реформ и продолжать новые разработки. Со стороны Минобороны и ГРАУ не прекращалось финансирование, хотя и недостаточное. Главное, что было понимание необходимости сохранения уникальной школы, за плечами которой полувековой опыт разработки ЗРК средней дальности для ПВО Сухопутных войск.

Несмотря на трудные условия, которые сделали разработку ЗРК «Бук-М3» самой длительной в истории НИИП, в 2011 году работа была завершена успешными пусками в рамках государственных испытаний. В настоящее время комплекс дорабатывается по плану устранения замечаний, полученных в процессе ГСИ, и Государственной программой вооружений предусмотрен его серийный запуск. По сообщениям СМИ, ЗРК «Бук-М3» должен начать поступать в войска с конца 2015 года.

Основные особенности комплекса по сравнению с его предшественником: повышение канальности, увеличение дальности поражения, значительное повышение помехозащищенности, размещение ЗУР в транспортно-пусковых контейнерах, увеличение в 1,5 раза боезапаса ракет на СОУ (теперь их 6). По сообщениям СМИ, в Долгопрудненском НПП была разработана новая ракета 9М317МЭ, унифицированная для сухопутного комплекса «Бук-М3» и корабельного ЗРК «Штиль-1» с установкой вертикального пуска. Ракета в данных комплексах будет размещаться в транспортно-пусковых контейнерах. В корабельном варианте пуск ракеты будет вертикальным, в сухопутном — наклонным.

Комплекс «Бук-М3» будет поражать воздушные цели, действующие со скоростью до 3 тыс. метров в секунду и высотах 0,015−35 км. Кроме того, зенитный дивизион «Бук-М3» будет иметь 36 целевых каналов. Эти данные привел глава войск ПВО Сухопутных войск генерал-лейтенант Александр Леонов в своем интервью радиостанции «Эхо Москвы» в декабре 2013 года.

В новом комплексе будет значительно увеличена огневая мощь. В НПП «Старт» создали новую систему комплекса — самоходную пусковую установку с 12-ю ракетами. Аналогов среди ЗРК средней дальности «Бук-М3» за рубежом нет.

По материалам:
«Созвездие Тихомирова. 60 лет НИИ приборостроения имени В.В.Тихомирова . ООО «Издательская группа «Бедретдинов и Ко» , М., 2014
«Зенитные ракетные комплексы ПВО СВ. Техника и вооружения» № 5−6, 1999 .

Саид Аминов
