Вооружение

• 5 × 355-мм торпедных аппарата
• 1 × 88 мм SK C/35 орудие
• 1 × 20 мм C30 зенитка
• 26 TMA или 39 TMB мины

Однотипные корабли

24 подводные лодки тип VIIB:
U-45 - U-55
U-73 - U-76
U-83 - U-87
U-99 - U-102

Германская подводная лодка типа VIIB U-48 является самой результативной субмариной Кригсмарине во Второй мировой войне. Изготовленная на верфи Germaniawerft в Киле в 1939 году, она совершила 12 боевых походов, потопив 55 кораблей союзников общим водоизмещением 321000 тонн. В 1941 году U-48 была переведена в учебную флотилию, где и прослужила до конца войны. Была затоплена экипажем 3 мая 1945 года неподалеку от Нойштадта.

История создания

Предпосылки к созданию

Итоги Первой мировой войны показали наступательную силу подводного флота, практически «задушившего» Великобританию морской блокадой. Из-за атак германских подлодок Антанта потеряла 12 млн.тонн своего флота, не считая 153 боевых кораблей. Поэтому условиями Версальского мирного договора разработка и строительство подводных лодок в Германии были запрещены. Данное обстоятельство вынудило Рейхсмарине искать обходные пути возрождения своего подводного флота. Немецкие судостроительные компании начали создавать заграничные конструкторские бюро, в которых разрабатывались проекты новых подводных кораблей. Для реализации вырабатываемых идей нужны были заказы, ради которых бюро шли на установление более привлекательных цен, чем у конкурентов. Убытки компенсировались финансами Рейхсмарине. Одним из наиболее ценных заказов был из Финляндии, для которой построили малую лодку Vesikko и среднюю Vetehinen, ставшими прообразом для субмарин II и VII серий.

Проектирование

Описание конструкции

Корпус

Подводная лодка U-48, как и все лодки VII серии была полуторакорпусной (легкий корпус располагался не по всему обводу прочного корпуса). Прочный корпус представлял собой цилиндр диаметром 4,7 м в районе центрального поста, сужающийся по направлению к носу и корме. Также от центра к оконечностям изменялась и толщина листа прочного корпуса (18,5 и 16,0 мм соответственно). Конструкция была рассчитана на рабочее погружение до 100-120 м, при этом надо учитывать, что запас прочности, принятый для ПЛ в германском флоте, составлял коэффициент 2,3. На практике лодки VII серии погружались на глубину до 250 м.

К прочному корпусу приваривались: носовая и кормовая оконечности, бортовые були, уравнительные цистерны, а также палубная надстройка с ограждением рубки. Пространство между прочным и легким корпусами было свободно затопляемым. Под палубной надстройкой был проложен трубопровод вентиляционной системы, оборудованы хранилища первых выстрелов к палубному орудию и зенитной пушке, спасательная шлюпка, запасные торпеды для носовых аппаратов, а также баллонов со сжатым воздухом.

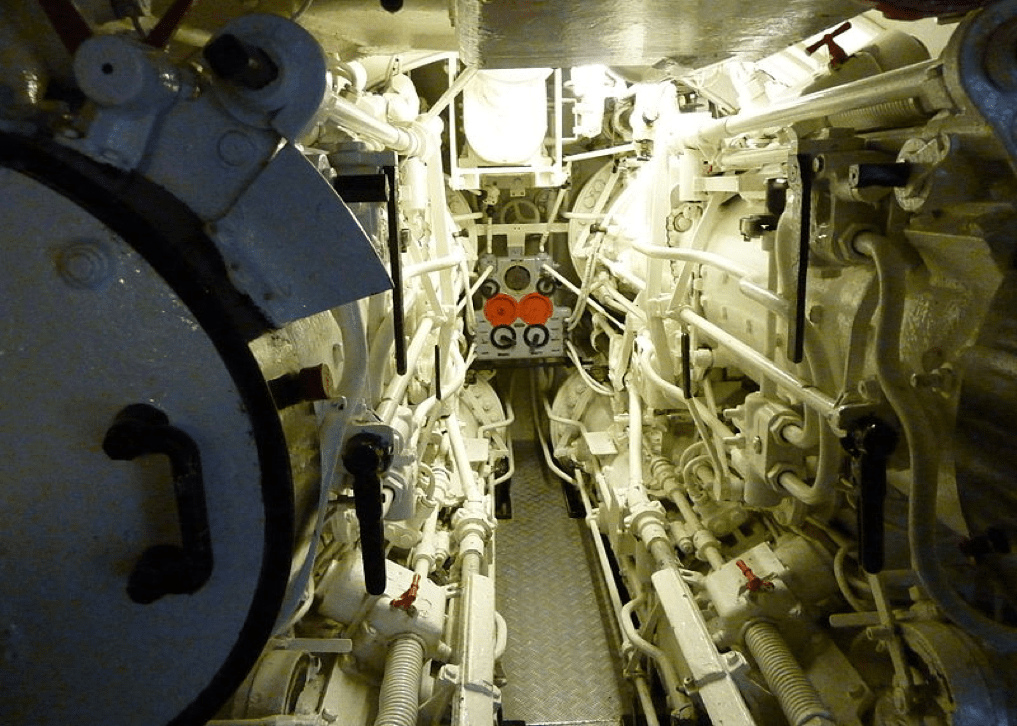

Внутреннее пространство лодки было разбито на шесть отсеков, имевших различное предназначение. Отсеки отделялись друг от друга легкими переборками, рассчитанными на надводное положение ПЛ при аварии. Исключение составлял центральный пост, служивший одновременно спасательным отсеком. Его переборки были выполнены вогнутыми и рассчитаны на давление в 10 атмосфер. Отсеки нумеровались от кормы к носу для однозначности определения местоположения различных механизмов и оборудования относительно бортов корабля.

Непосредственно на мостике находились направляющие перископов и подставка оптического прибора управления стрельбой (UZO), использовавшегося при атаке из надводного положения, нактоуз главного компаса и люк, ведущий вниз в боевую рубку. На стенке рубки по правому борту имелась щель для выдвижной антенны радиопеленгатора. Задняя часть мостика была открыта и выходила на кормовую платформу, имевшую ограждение в виде поручней.

Энергетическая установка и ходовые качества

Энергетическая установка U-48 состояла из двух типов двигателей: дизельных для надводного хода и электромоторов для плавания в погруженном состоянии.

Два шестицилиндровых четырехтактных дизеля марки F46 фирмы Germaniawerft развивали мощность 2800 л.с., что позволяло идти в надводном положении с максимальной скоростью 17,9 узлов. При преследовании конвоя часто использовали одновременно и дизели и электромоторы, что давало дополнительно около 0,5 узла скорости. Максимальный запас топлива составлял 113,5 т и обеспечивал дальность плавания 10-узловым ходом до 9700 миль. Для сгорания топлива воздух в дизели подавался по трубопроводу, проложенному к ограждению рубки между прочным и легким корпусом, а для отвода выхлопных газов каждый дизель был снабжен выхлопными патрубками.

Движение под водой обеспечивалось двумя электромоторами AEG GU 460/8-276 суммарной мощностью 750 л.с. Двигатели питались от аккумуляторной батареи 27-МАК 800W, состоящей из 124 элементов. Максимальная скорость движения под водой составляла 8 узлов, радиус действия в подводном положении - 90 миль при 4 узлах и 130 миль при 2 узлах. Зарядка батареи осуществлялась от работающих дизелей, соответственно лодка должна была находиться на поверхности.

Погружение U-48 осуществлялось за счет заполнения водой балластных цистерн, всплытие - за счет их продувания сжатым воздухом и отработанными газами дизелей. Время срочного погружения лодки составляло 25-27 секунд при слаженной работе экипажа.

Экипаж и обитаемость

Экипаж U-48 состоял из 44 человек: 4 офицеров, 4 старшин, 36 унтер-офицеров и матросов.

Офицерский состав включал в себя командира лодки, двух вахтенных начальников и главного механика. Первый вахтенный начальник исполнял функции старпома, заменял командира в случае его гибели, либо ранения. Кроме этого, он отвечал за работу всех боевых систем подводной лодки и руководил торпедной стрельбой в надводном положении. Второй вахтенный начальник отвечал за впередсмотрящих на мостике, управлял артиллерийской и зенитной стрельбой. Также он был ответственным за работу радистов. Главный механик отвечал за управлением движения подводной лодки, работу всех ее небоевых механизмов. Кроме этого он отвечал за установку подрывных зарядов при затоплении лодки.

Четверо старшин исполняли функции штурмана, боцмана, дизелиста и управления электромоторами.

Личный состав унтер-офицеров и матросов делился на команды по различным специализациям: рулевые, торпедисты, машинная команда, радисты, акустики и т. д.

Обитаемость на U-48, как и всех подлодках VII серии была одной из наихудших по сравнению с подводными лодками других флотов. Внутреннее устройство было направлено на максимальное использования тоннажа лодки для ее боевого применения. В частности, количество коек едва превышало половину численности экипажа, один из двух имеющихся гальюнов практически всегда использовался под продуктовый склад, капитанская каюта представляла собой уголок, отгороженный от прохода обычной ширмой.

Характерно, что кормовой жилой отсек, где располагались унтер-офицеры имел прозвище «Потсдамская площадь» из-за постоянно царившего здесь шума от работающих дизелей, разговоров и команд на центральном посту и беготни экипажа.

Вооружение

Минно-торпедное вооружение

Главным оружием U-48 было торпедное. На лодке были установлены 4 носовых и 1 кормовой 533-мм торпедных аппаратов. Запас торпед составлял 14 штук: 5 в аппаратах, 6 в носовом торпедном отсеке, 1 в кормовом торпедном отсеке и 2 снаружи прочного корпуса в специальных контейнерах. Выстрел из ТА производился не сжатым воздухом, а при помощи пневматического поршня, что не демаскировало лодку при запуске торпед.

На U-48 использовались два типа торпед: парогазовая G7a и электрическая G7e. Обе торпеды несли одинаковый боевой заряд весом 280 кг. Принципиальное различие заключалось в двигателе. Парогазовая торпеда приводилась в движении сжатым воздухом и оставляла на поверхности хорошо заметный пузырьковый след. Электрическая торпеда двигалась аккумуляторной батареей и была лишена этого недостатка. В свою очередь, парогазовая торпеда обладала лучшими динамическими характеристиками. Ее максимальная дистанция хода составляла 5500, 7500 и 12500 м при 44, 40 и 30 узлах, соответственно. Дальность хода модели G7e составляла только 5000 м 30-узловым ходом.

Торпедная стрельба осуществлялась с помощью счетно-решающего прибора (СРП) TorpedoVorhalterechner, установленного в боевой рубке. Командир и боцман вводили в СРП ряд данных о лодке и атакуемой цели, а прибор в течении нескольких секунд вырабатывал установки для торпедного выстрела и передавал их в отсеки. Торпедисты вводили данные в торпеду, после чего командир производил выстрел. В случае атаки из надводного положения использовался также пьедестал надводной прицельной оптики UZO (UberwasserZielOptik), установленный на мостике лодки.

Конструкция торпедных аппаратов позволяла использовать их для минных постановок. Лодка могла взять на борт неконтактные донные мины двух типов: 24 TMC или 36 TMB.

Вспомогательная/зенитная артиллерия

Артиллерийское вооружение U-48 состояло из 88-мм орудия SK C35/L45, установленного на палубе перед ограждением рубки. Под палубным настилом хранились снаряды первой подачи, основной боезапас размещался в в носовом жилом отсеке. Боекомплект орудия составлял 220 снарядов.

Для защиты от авиации на верхней платформе ограждения рубки было установлено 20-мм зенитное орудие Flak30.

Средства связи, обнаружения, вспомогательное оборудование

В качестве средств наблюдения на U-48 при нахождении лодки в надводном, либо позиционном положении использовались цейсовские бинокли с многократным увеличением. Бинокль вахтенного офицера использовался также как часть UZO при надводной торпедной атаке. В подводном положении использовались командирский или зенитный перископы.

Для связи со штабом и другими подлодками использовалось радиооборудование, работающее на коротких, средних и сверхдлинных волнах. Основной считалась коротковолновая связь, которая обеспечивалась приемником E-437-S, двумя передат­чиками, а также выдвижной антенной в левом крыле ограждения мостика. Средневолновое оборудование, предназначенное для связи между лодками, состояло из приемника Е-381-S, передатчика Spez-2113-S и небольшой вы­движной антенны с круглым вибратором в правом крыле ограждения мостика. Эта же антенна играла роль радиопеленгатора.

Кроме оптики, для обнаружения противника подводная лодка использовала акустическую аппаратуру и радар. Шумопеленгация обеспечивалась 11 гидрофонами, установленными в носовой части легкого корпуса. Радарная разведка проводилась с помощью FuMO 29. Дальность обнаружения крупного корабля составлял 6-8 км, самоле­та - 15 км, точность определения направления - 5°.

Посты акустика и радиста были расположены по соседству с капитанской «каютой», чтобы командир в любое время мог первым получить информацию об изменившейся обстановке.

История службы

Гибель

Командиры

• 22 апреля 1939 - 20 мая 1940 капитан-лейтенант Herbert Schultze (Рыцарский крест с дубовыми листьями)
• 21 мая 1940 - 3 сентября 1940 корветтен-капитан Hans Rudolf Rösing (Рыцарский крест)
• 4 сентября 1940 - 16 декабря 1940 капитан-лейтенант Heinrich Bleichrodt (Рыцарский крест с дубовыми листьями)
• 17 декабря 1940 - 27 июля 1941 капитан-лейтенант Herbert Schultze (Рыцарский крест с дубовыми листьями)
• август, 1941 - сентябрь, 1942 обер-лейтенант цур зее Siegfried Atzinger
• 26 сентября 1942 - октябрь, 1943 обер-лейтенант цур зее Diether Todenhagen
