KB — знаковая машина для мирового танкостроения. Это первый в мире тяжелый танк, созданный по современной компоновочной схеме. Кроме того, KB — символ советского танкового превосходства первых месяцев войны, когда броня и вооружение позволяли ему доминировать на поле боя.
В соответствии с постановлением Комитета Обороны СССР в конце 1938 года в СКБ-2 Кировского завода в Ленинграде (главный конструктор Ж. Я. Котин) началось проектирование нового тяжелого танка с противоснарядным бронированием, получившего название СМК («Сергей Миронович Киров»). Разработкой еще одного тяжелого танка, названного Т-100, занимался Ленинградский завод опытного машиностроения им. Кирова (завод № 185). Ведущим конструктором танка СМК был А. С. Ермолаев.
СОЗДАНИЕ
Первоначальным проектом предусматривалось создание трехбашенной машины, при этом ее масса достигала 55 т. В процессе работы от одной башни отказались, а сэкономленный вес направили на утолщение брони. Параллельно с СМК группой дипломников Военной академии механизации и моторизации им. Сталина, проходивших практику на Кировском заводе, под руководством Л. Е. Сычева и А. С. Еромлаева был разработан проект однобашенного тяжелого танка KB {«Клим Ворошилов»). По сути дела KB представлял собой СМК, уменьшенный по длине на два опорных катка, с одной башней и дизельным двигателем. На завершающем этапе проектирования однобашенного танка ведущим конструктором проекта был назначен Н.Л. Духов. В августе 1939 года танк KB был изготовлен в металле, а в конце сентября участвовал в показе новых образцов бронетанковой техники на НИБТПолигоне в Кубинке. В октябре начались заводские испытания. В ноябре первый опытный образец танка отправили на фронт на Карельский перешеек для участия в боевых действиях против финнов. 19 декабря 1939 года танк KB был принят на вооружение Красной армии.
ПРОИЗВОДСТВО
Серийное производство танков KB с 76-мм пушками («танки с малой башней») началось в феврале 1940 года на Ленинградском Кировском заводе (ЛКЗ). Фактически же еще в апреле — мае завод продолжал изготовление танков установочной партии. Но в конце мая план выпуска KB в 1940 году был существенно увеличен. С июля по декабрь завод должен был изготовить 230 танков. До конца года Кировский завод сумел изготовить 139 КВ-1, полностью выполнив спущенный сверху план. Тем не менее качество танков оставляло желать лучшего. В соответствии с постановлением СНК СССР и ЦК ВКП(б) от 19 июня 1940 года к выпуску KB должен был подключиться и Челябинский тракторный завод (ЧТЗ). 31 декабря 1940 года была произведена опытная сборка первого KB уральского производства. Одновременно в Челябинске началось строительство специального корпуса для сборки тяжелых танков. Во второй половине 1941 года выпуск танков на Кировском заводе существенно возрос.
К производству многих узлов и агрегатов подключились такие крупные ленинградские предприятия, как Ижорский и Металлический заводы и другие. В связи с постоянно ухудшавшейся обстановкой на Северо-Западном фронте начиная с июля 1941 года в несколько этапов проводилась эвакуация людей и оборудования из Ленинграда в Челябинск. После захвата немцами Красного Села вражеская артиллерия получила возможность обстреливать Кировский завод, поэтому сборку и ремонт танков перенесли в более безопасное место на Выборгскую сторону на завод им. Сталина. В конце сентября Ижорский завод прекратил изготовление бронекорпусов и башен — линия фронта прошла в непосредственной близости от этого предприятия. 18 октября 1941 года в Ленинграде был собран последний танк КВ. Всего же за 1941 год Кировский завод выпустил 885 танков КВ.
KB В БОЮ
По состоянию на 1 июня 1941 года в войсках имелось 504 танка КВ. Из этого количества большая часть находилась в Киевском Особом военном округе — 278 машин. Западный Особый военный округ располагал 116 танками KB, Прибалтийский Особый — 59, Одесский — 10. В Ленинградском военном округе имелось шесть танков KB, в Московском — четыре, в Приволжском — 19, в Орловском — восемь, в Харьковском — четыре. Из этого количества в эксплуатации находилось 75 КВ-1 и 9 КВ-2.
С 1 по 21 июня в войска с завода был оправлен еще 41 танк КВ. Уже в первые дни Великой Отечественной войны в полной мере проявились как очевидные достоинства, так и недостатки новых тяжелых танков, равно как и все недочеты 8 боевой подготовке и организационной структуре танковых войск Красной армии.
Но хорошо подготовленные экипажи творили на танках KB чудеса. Так, например, экипаж КВ-1 командира роты старшего лейтенанта 3. Колобанова из 1 -й Краснознаменной танковой дивизии 19 августа 1941 года в районе совхоза Войсковицы под Красногвардейском (Гатчиной) 98 снарядами уничтожил немецкую танковую колонну из 22 боевых машин. В том же бою отличились и другие экипажи KB из роты Колобанова. В бою на Лужской дороге экипаж лейтенанта Ф. Сергеева подбил восемь немецких танков, экипажи лейтенанта Ласточкина и младшего лейтенанта Дегтя ря по четыре, а экипаж младшего лейтенанта М. Евдокименко — пять. При этом Евдокименко погиб в бою, трое членов его экипажа были ранены, а пятый танк механик-водитель Сидиков уничтожил таранным ударом. Всего за 19 августа 1941 года рота Колобанова вывела из строя 43 немецких танка!
КОНСТРУКЦИЯ ТЯЖЕЛОГО ТАНКА КВ-1
Для 1940 года танк КВ-1 был подлинно новаторской конструкцией, воплотившей в себе все передовые идеи того времени: индивидуальную торсионную подвеску, надежное противоснарядное бронирование, дизельный двигатель и мощное орудие.
Корпус танка КВ-1 сваривался из катаных броневых листов, максимальная толщина которых достигала мм. Башня изготавливалась в двух вариантах — сварном и литом. В свою очередь сварных башен также было две — с прямоугольной и закругленной кормой. Максимальная толщина брони у сварных башен достигала 75 мм, у литых — 95 мм. В 1941 году толщину брони сварных башен довели до 105 мм путем установки 25-мм экранов, которые крепились при помощи болтов.
ВООРУЖЕНИЕ
На танках первых выпусков устанавливалась 76-мм пушка Л-11, затем Ф-32 того же калибра, а с конца октября 1941 года — 76-мм пушка ЗИС-5. Последняя представляла собой вариант пушки Ф-34, приспособленный для установки в КВ. Кроме того, танк вооружался тремя пулеметами — спаренным, курсовым и кормовым. На части машин устанавливался и зенитный пулемет ДТ. Боекомплект состоял из 135 пушечных выстрелов и 2772 патронов к пулеметам. Танк был оснащен телескопическим прицелом ТОД-6, перископическим — ПТ-6 и командирской панорамой ПТ-К.
СИЛОВАЯ УСТАНОВКА
На КВ-1 устанавливался 12-цилиндровый четырехтактный V-образный дизель жидкостного охлаждения В-2К мощностью 500 л. с. (368 кВт) при 1800 об/мин. Трансмиссия включала в себя многодисковый главный фрикцион сухого трения, пятискоростную коробку передач тракторного типа весьма неудачной конструкции, многодисковые бортовые фрикционы, двухступенчатые планетарные бортовые передачи. Тормоза были ленточные, плавающие.
ХОДОВАЯ ЧАСТЬ
Ходовая часть танка применительно к одному борту состояла из шести опорных катков малого диаметра с внутренней амортизацией и трех обрезиненных поддерживающих катков. (С конца 1941 года на танки стали устанавливаться поддерживающие катки без резиновых бандажей — сказывался дефицит резины). Ведущее колесо цевочного зацепления имело съемный зубчатый венец. Подвеска опорных катков — индивидуальная торсионная. Гусеница шириной 700 мм состояла из 87-90 траков с шагом 160 мм. Максимальная скорость танка достигала 34 км/ч, а запас хода по шоссе — 250 км. На КВ-1 устанавливалась радиостанция 71-ТК-3 (позже — 10Р) и танковое переговорное устройство ТПУ-4 бис. Экипаж состоял из пяти человек.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА KB-1 ОБР. 1940 г.
- Боевая масса, т: 47,5
- Габаритные размеры, мм:
— длина: 6675,
— ширина: 3320,
— высота по крыше: 2710, - Вооружение: пушка 76-мм (Л-11, Ф-32, ЗИС-5), пулеметы 3 х ДТ 7,62-мм
- Бронирование, мм:
— лоб корпуса: 75,
— лоб башни: 75,
— борт: 75,
— корма: 60,
— крыша корпуса: 30-40,
— днище: 30-40 - Двигатель: четырехтактный V-образный 12-цилиндровый дизельный В-2К мощностью 500 л. с. (382 кВт) при 1800 об/мин
Тяжелый танк КВ-1 при всех своих преимуществах в броне и вооружении, имел существенный недостаток: низкую скорость передвижения, слабую маневренность и низкую надежность трансмиссии. Дело в том, что от командиров танков РККА стали поступать жалобы, указывающие на малую скорость, надежность и низкую подвижность танка. Именно для увеличения скорости и подвижности, была разработана модификация первой серии танка, которая обозначалась КВ-1С, а индекс «С» обозначал «скоростной».
Разработку новой скоростной машины возложили на КБ ЧТЗ. Что сделали конструкторы: они ослабили бортовое бронирование корпуса и уменьшили габариты танка в целом. Результатом их работы стал танк КВ-1С, который увеличил максимальную и среднюю скорость. Также возросла надежность танка, благодаря установки в него новой коробки передач. Что касается вооружения, то его не изменяли. Правда, челябинские конструкторы установили на башню наблюдательную башенку для командира, что существенно облегчало и улучшало для командира танка обзор поля боя.
Конструкция танка КВ-1С
Танк являлся модернизированной версией средней глубины по отношению к начальной версии КВ-1. Главной целью модернизации конструкторы ставили облегчение веса танка, увеличение его надежности и увеличение средней и максимальной скорости. Также преследовалась цель увеличения эргономики рабочих мест всех членов экипажа танка. В итоге конструкторам удалось создать более быстрый танк, он стал более надежным. Он получил менее массивный и менее габаритный корпус (за счет уменьшения толщины брони). Эргономика боевого отделения и отделения управления танком была кардинально улучшена. Двигательная установка и вооружение остались прежними. Компоновка танка КВ-1С была классической, как и большинство танков СССР того времени. Спереди танка находилось отделение управления (в нем находился стрелок-радист и механик-водитель), боевое отделение (в нем находился командир танка, заряжающий, и наводчик). В боевом отделении находились 3 места экипажа, орудие, боекомплект танка и частично топливные баки. В корме танка находилось моторное отделение, которое вмещало в себя мотор, трансмиссию, КПП и часть топливных баков.
Бронирование танка.
Броневой корпус танка сваривался из катаных броневых плит толщиной 75, 60, 40, 30 и 20 мм. Броневая защита дифференцированная, противоснарядная. Броневые плиты лобовой части машины устанавливались под рациональными углами наклона. Обтекаемая башня представляла собой броневую отливку сложной геометрической формы, её борта толщиной 75 мм располагались под углом к вертикали для повышения снарядостойкости. Лобовая часть башни с амбразурой для орудия, образованная пересечением четырёх сфер, отливалась отдельно и сваривалась с остальными бронедеталями башни. Маска орудия представляла собой цилиндрический сегмент гнутой катаной бронеплиты и имела три отверстия - для пушки, спаренного пулемёта и прицела. Толщина брони маски орудия и лба башни достигала 82 мм. Башня устанавливалась на погон диаметром 1535 мм в броневой крыше боевого отделения и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. Погон башни размечался в тысячных для стрельбы с закрытых позиций.
Механик-водитель располагался по центру в передней части бронекорпуса танка, слева от него находилось рабочее место стрелка-радиста. Три члена экипажа располагались в башне: слева от орудия были рабочие места наводчика и командира танка, а справа - заряжающего. Командир машины имел литую наблюдательную башенку с толщиной вертикальной брони до 60 мм. Посадка и выход экипажа производились через два круглых люка: один в башне над рабочим местом заряжающего и один на крыше корпуса над рабочим местом стрелка-радиста. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд люков, лючков и технологических отверстий для погрузки боекомплекта, доступа к горловинам топливных баков, другим узлам и агрегатам машины.
Вооружение танка КВ-1С
Основным вооружением КВ-1с являлась пушка ЗИС-5 калибра 76,2 мм. Орудие монтировалось на цапфах в башне и было полностью уравновешено. Сама башня с орудием ЗИС-5 также являлась уравновешенной: её центр масс располагался на геометрической оси вращения. Пушка ЗИС-5 имела вертикальные углы наводки от −5 до +25°. Выстрел производился посредством электроспуска, а также ручного механического спуска.
Боекомплект орудия составлял 114 выстрелов унитарного заряжания. Боеукладка находится в башне и вдоль обоих бортов боевого отделения.
На танке КВ-1с устанавливались три 7,62-мм пулемёта ДТ: спаренный с орудием, а также курсовой и кормовой в шаровых установках. Боекомплект ко всем ДТ составлял 3000 патронов. Эти пулемёты монтировались таким образом, что при необходимости их можно было снять с установок и использовать вне танка. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда снабжался сигнальным пистолетом.
Двигатель КВ-1С
КВ-1с оснащался четырёхтактным V-образным 12-цилиндровым дизельным двигателем В-2К мощностью 600 л. с. (441 кВт). Пуск двигателя обеспечивался стартером СТ-700 мощностью 15 л. с. (11 кВт) или сжатым воздухом из двух резервуаров ёмкостью 5 л в боевом отделении машины. КВ-1с имел плотную компоновку, при которой основные топливные баки объёмом 600-615 л располагались и в боевом, и в моторно-трансмиссионном отделении. Танк также оснащался четырьмя наружными дополнительными топливными баками общей ёмкостью 360 л, не связанными с топливной системой двигателя.
Трансмиссия танка:
Танк КВ-1с оснащался механической трансмиссией, в состав которой входили:
Многодисковый главный фрикцион сухого трения «стали по феродо»;
- четырёхступенчатая коробка передач с демультипликатором (8 передач вперёд и 2 назад);
- два многодисковых бортовых фрикциона с трением «сталь по стали»;
- два бортовых планетарных редуктора.
Все приводы управления трансмиссией - механические. Практически все авторитетные печатные источники признают одним из самым существенных - недостатков танков КВ-1 и машин на его базе низкую общую надёжность трансмиссии в целом, и на КВ-1с была установлена новая коробка передач, впоследствии применённая на ИС-2.
Ходовая часть танка КВ-1С
Ходовая часть танка КВ-1с сохранила все технические решения аналогичного узла танка КВ-1, однако ряд деталей был уменьшен в размерах с целью уменьшения общей массы танка. Подвеска машины - индивидуальная торсионная для каждого из 6 цельнолитых двускатных опорных катков диаметра 600 мм на борт. Опорные катки были двух видов: с отверстиями круглой формы, установленные на большинстве КВ-1с, и с отверстиями треугольной формы, большего размера (вырезы облегчения располагались между лучами-рёбрами катков). Данные катки были установлены на КВ-1с колонны «Московский Колхозник» (см. известное фото). Напротив каждого опорного катка к бронекорпусу приваривались ограничители хода балансиров подвески. Зацепление - цевочное, венцы - съёмные. Верхняя ветвь гусеницы поддерживалась тремя поддерживающими катками на борт. Механизм натяжения гусеницы - винтовой; каждая гусеница состояла из 86-90 одногребневых траков шириной 608 мм. По сравнению с танком КВ-1 ширина гусеницы была уменьшена на 92 мм.
Электрооборудование танка
Электропроводка в танке КВ-1с была однопроводной, вторым проводом служил бронекорпус машины. Исключение составляла цепь аварийного освещения, которая была двухпроводной. Источниками электроэнергии (рабочее напряжение 24 В) были генератор ГТ-4563А с реле-регулятором РРА-24 мощностью 1 кВт и четыре последовательно соединённые аккумуляторные батареи марки 6-СТЭ-128 общей ёмкостью 256 А·ч. Потребители электроэнергии включали в себя:
Электромотор поворота башни;
- наружное и внутреннее освещение машины, приборы подсветки прицелов и шкал измерительных приборов;
- наружный звуковой сигнал и цепь сигнализации от десанта к экипажу машины;
- контрольно-измерительные приборы (амперметр и вольтметр);
- электроспуск пушки;
- средства связи - радиостанция и танковое переговорное устройство;
- электрика моторной группы - стартер СТ-700, пусковое реле РС-371 или РС-400 и т. д.
Средства наблюдения и прицелы танка КВ-1С

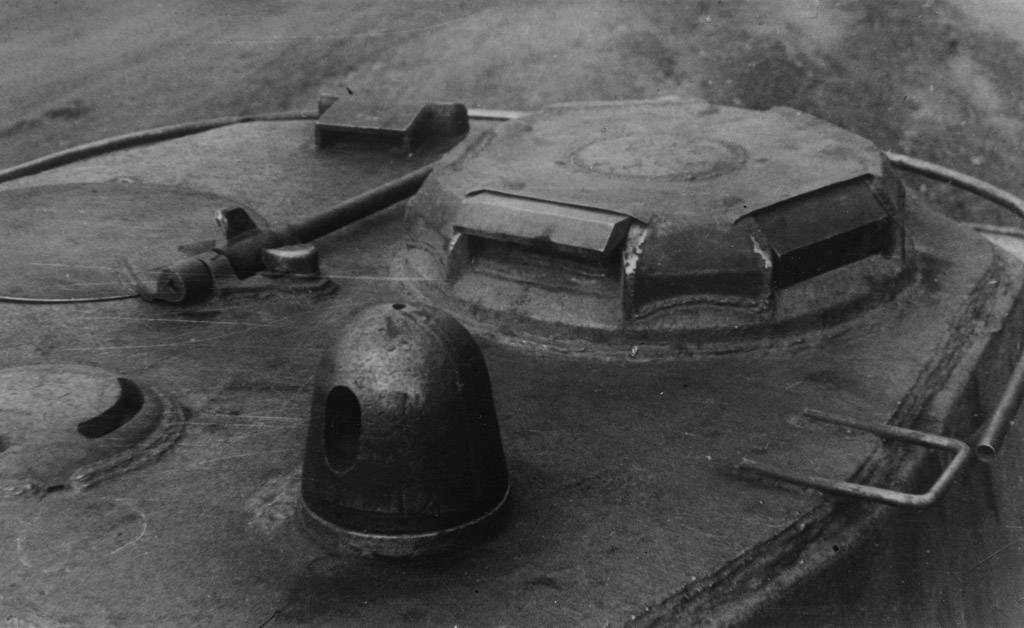

На КВ-1с впервые для крупносерийного советского танка установили командирскую башенку с пятью смотровыми щелями с защитными стёклами. Механик-водитель в бою вёл наблюдение через смотровой прибор с триплексом, который защищался броневой заслонкой. Этот смотровой прибор устанавливался в бронированном люке-пробке на лобовой бронеплите по продольной осевой линии машины. В спокойной обстановке этот люк-пробка мог быть выдвинут вперёд, обеспечивая механику-водителю более удобный непосредственный обзор с его рабочего места.
Для ведения огня КВ-1с оснащался двумя орудийными прицелами - телескопическим ТОД-6 для стрельбы прямой наводкой и перископическим ПТ-6 для стрельбы с закрытых позиций. Головка перископического прицела защищалась специальным броневым колпаком. Для обеспечения возможности огня в тёмное время суток шкалы прицелов имели приборы подсветки. Курсовой и кормовой пулемёты ДТ могли комплектоваться прицелом ПУ от снайперской винтовки с трёхкратным увеличением.
Средства связи танка КВ-1С
Средства связи включали в себя радиостанцию 9Р (или 10Р, 10РК-26) и переговорное устройство ТПУ-4-Бис на 4 абонента.
Радиостанции 10Р или 10РК представляли собой комплект из передатчика, приёмника и умформеров (одноякорных мотор-генераторов) для их питания, подсоединяемых к бортовой электросети напряжением 24 В.
10Р представляла собой симплексную ламповую гетеродинную коротковолновую радиостанцию, работающую в диапазоне частот от 3,75 до 6 МГц (соответственно длины волн от 50 до 80 м). На стоянке дальность связи в телефонном (голосовом) режиме достигала 20-25 км, в движении она несколько уменьшалась. Бо́льшую дальность связи можно было получить в телеграфном режиме, когда информация передавалась телеграфным ключом азбукой Морзе или иной дискретной системой кодирования. Стабилизация частоты осуществлялась съёмным кварцевым резонатором, плавная подстройка частоты отсутствовала. 10Р позволяла вести связь на двух фиксированных частотах; для их смены использовался другой кварцевый резонатор из 15 пар в комплекте радиостанции.
Радиостанция 10РК являлась технологическим улучшением предыдущей модели 10Р, она стала проще и дешевле в производстве. У этой модели появилась возможность плавного выбора рабочей частоты, число кварцевых резонаторов было уменьшено до 16. Характеристики по дальности связи значительных изменений не претерпели.
Танковое переговорное устройство ТПУ-4-Бис позволяло вести переговоры между членами экипажа танка даже в сильно зашумленной обстановке и подключать шлемофонную гарнитуру (головные телефоны и ларингофоны) к радиостанции для внешней связи.
Боевое применение танка КВ-1С
Создание КВ-1с было оправданным шагом в условиях неудачного первого этапа войны. Однако этот шаг лишь приблизил КВ к средним танкам. Армия так и не получила полноценного (по более поздним стандартам) тяжёлого танка, который бы резко отличался от средних по боевой мощи. Таким шагом могло бы стать вооружение танка новой, более мощной пушкой калибра 85-мм. Но дальше экспериментов в 1942 году дело не пошло, так как установка 85-мм орудия потребовала бы более серьезной переработки конструкции башни, чем предполагали в начале, а в перспективе обещало некоторое сокращение объема выпуска КВ-1с зимой 1942-1943 годов: быстро развернуть выпуск новых танковых пушек калибра 85-мм не представлялось возможным.
После появления в германской армии Pz. VI («Тигр») с 88-мм пушкой КВ в одночасье устарели: они были неспособны на равных бороться с немецкими тяжёлыми танками. Осенью 1943 года было выпущено некоторое количество КВ-85 (разработанный на базе КВ-1с танк с 85-мм пушкой), но затем производство КВ было свёрнуто в пользу ИС.
Небольшое количество КВ-1с продолжало использоваться и в 1945 году; в частности, в феврале 1945 года 68-я танковая бригада, участвовавшая в боях на Кюстринском плацдарме, имела два танка этого типа.
Оставшиеся танки на сегодня.
До настоящего времени сохранился только один полностью аутентичный танк КВ-1с, ещё два сохранившихся танка являются опытным и переходным от КВ-1 вариантами «скоростной» модификации.
Опытный танк КВ-1с (он же «Объект 238» или КВ-85Г), у которого штатная 76-мм пушка была заменена на 85-мм орудие, экспонируется в Бронетанковом музее в подмосковном танковом музее в Кубинке.
Ещё один мемориальный танк КВ в пос. Парфино Новгородской области, выпущенный в 1942 году, представляет собой переходный вариант от КВ-1 к КВ-1с: от первого использован бронекорпус, а от последнего - башня и ряд элементов ходовой части.
В 2006 году в г. Кировск (Ленинградская область) был установлен поднятый со дна болота и отреставрированный по корпусу (но практически без траков правой гусеницы) танк КВ-1с.
Видео: советский тяжелый танк КВ-1С в танковом музее в Кубинке.
Тактико-технические характеристики танка КВ-1С:
Вес.........42,5 тонны;
Экипаж танка..............5 человек:
Габаритные размеры:
Длина корпуса.................6900 мм;
Ширина корпуса...............3250 мм;
Высота корпуса.................2640 мм;
Дорожный просвет................ 450 мм;
Бронирование танка:
Броня.................катаная;
Верх лоб корпуса......................... 40/65° и 75/30° мм/град.
Низ лоб корпуса......................75/−30° мм/град.;
Верх борт корпуса..................60/0° мм/град.
Низ борт корпуса........................ 60/0° мм/град.;
Верх корма корпуса................. 40/35°мм/град.
Низ корма корпуса..................75 мм/град.
Дно............. 30 мм;
Крыша корпуса.................. 30 мм;
Маска орудия................82 мм;
Борт башни..................75/15° мм/град;
Крыша башни....................... 40 мм/град;
Вооружение танка
Вооружение.................76-мм ЗИС-5 или 76-мм Ф-34, 3 × 7,62-мм ДТ;
Боезапас...................... 114 снаряда;
Углы вертикальной наводки...................−3…+25° град.;
Углы горизонтальной наводки....................... 360° град.;
Двигатель.................V‑образный 4‑тактный 12‑цилиндровый дизель, мощностью 600 л.с.;
Скорость по шоссе.....................42 км/час;
Скорость по пересеченке.....................10-15 км/час;
Дальность хода...................180 км;
Дальность хода по пересеченке..................180 км;
Подвеска.............индивидуальная, торсионая;
Удельное давление на грунт............0,77-0,79 кг/см²;
Преодолеваемый подъём.........................36° град.;
Преодолеваемая стенка.............. 0,8 метра;
Преодолеваемый ров..................2,7 метра;
Преодолеваемый брод..................1,6 метра
В годы Великой Отечественной войны весомый вклад в обороноспособность и победу Советского Союза над нацистской Германией внесла тяжелая бронетехника. Военной промышленностью СССР была создана линейка тяжелых танков. Как утверждают специалисты, особую угрозу для фашистов представлял танк КВ («Клим Ворошилов)». Данная модель, как убеждены военные эксперты, уже в начале боевых действий показала себя как одна из лучших. Обзор танка КВ-1С представлен в данной статье.
Знакомство

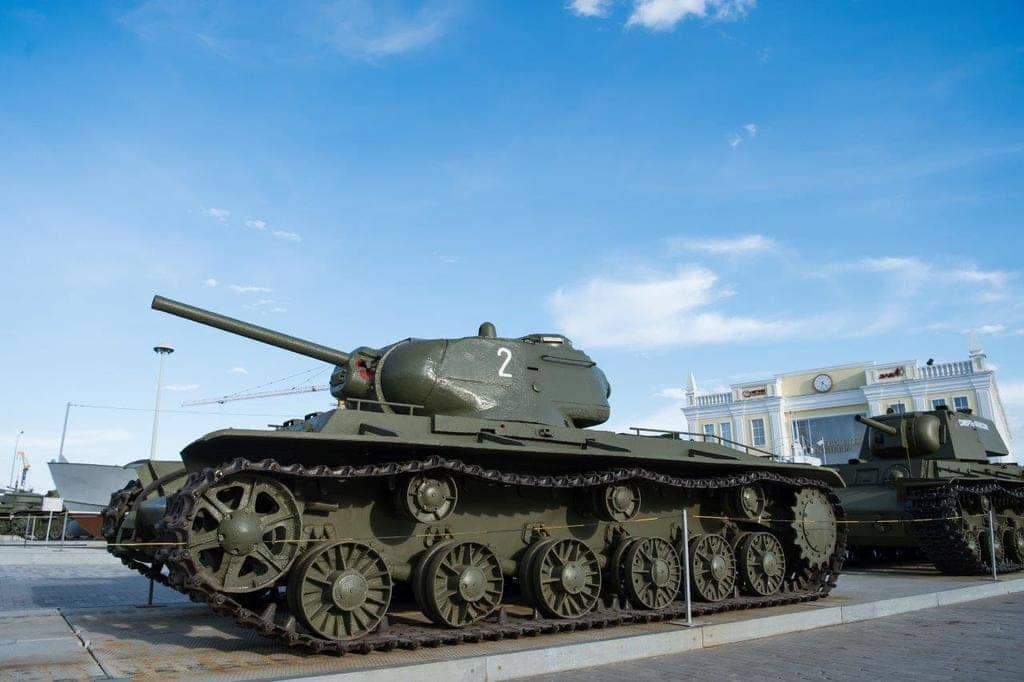

Танк КВ-1С (фото боевой единицы можно увидеть ниже) является одной из моделей тяжелой бронетехники, выпускаемой оборонной промышленностью СССР. Советские тяжелые танки, производимые с 1940 по 1943 г., обозначаются аббревиатурой КВ. Что же означает в танке «Клим Ворошилов» 1С? Данный индекс свидетельствует о том, что боевая единица является скороходной и первой моделью из всей серии танков.
Начало создания
Уже к 1942 году военные обратили внимание на то, что танки КВ не идеальны. Из-за большой массы эксплуатировать их было затруднительно, что отрицательно сказывалось на боевой оперативности техники. Также танк не работал на полную мощность двигателя. Причиной тому - проблемы в системе, охлаждающей мотор. В результате, чтобы предотвратить перегрев силового агрегата, его приходилось использовать в низкоскоростном режиме. Кроме того, танк не был оборудован командирской башенкой, что существенно ограничивало круговой обзор. Военных не устраивало и неудобное расположение смотровых приборов. Некоторые узлы в дизельном двигателе имели дефекты. Об этих недостатках известили Госкомитет Обороны, который в феврале 1942 г. издал постановление № 1334сс. Согласно данному документу, перед конструкторами ЧТЗ (Челябинский тракторный завод) стояла задача - спроектировать танк массой 45 т и с двигателем, мощность которого должна составить 560 лошадиных сил. Через три дня Народным комиссариатом обороны был подписан указ № 0039 о начале работ по созданию танка КВ-1С.
Изначально допустимый вес в 45 т решили снизить, уменьшив ширину трака до 60 см, толщину брони в днище и в лобовой части. Кроме того, изменения должны были коснуться боекомплекта - его решили сократить до 90 снарядов. Танк КВ-1С (фото модели есть в статье) выпускался без дополнительных топливных баков.
О производстве
Проектировочные работы велись в конструкторском бюро тракторного завода в городе Челябинске. Вскоре был готов опытный образец танка с двигателем В-2К на 650 л. с. и новыми бортовыми передачами. Однако в ходе тестирования оказалось, что силовой агрегат неэффективен. Обратная ситуация наблюдалась с бортовыми передачами, которые решено было оставить. Позже было налажено их серийное изготовление. В апреле испытывали новую коробку передач, рассчитанную на 8 скоростей, и мотор на 700 л. с. Как утверждают специалисты, до конца двигатель протестировать не удалось, а коробкой передач вскоре начали оснащать танк КВ-1С. Всего советской оборонной промышленностью было выпущено 1120 боевых единиц.
О конструкции
Советский тяжелый танк КВ-1С является модернизацией первой оригинальной модели, которая значится как КВ-1. Основная цель, которую преследовали конструкторы, заключалась в том, чтобы новую боевую единицу сделать надежнее и быстроходнее. В результате, в отличие от своего аналога, танк КВ-1С за счет ослабленной брони имеет менее массивный корпус, оборудован новыми, более совершенными башней и коробкой передач. Вооружение и моторную группу челябинские конструкторы решили не менять. Советский танк КВ-1С шел с классической компоновкой, характерной для тяжелых и средних моделей, выпускаемых в то время советской оборонной промышленностью. Машина состоит из трех отделений: управленческого, боевого и моторно-трансмиссионного. В первом отведено место для механика-водителя и стрелка-радиста, второе - для членов экипажа. Боевое отделение объединили со средней частью корпуса и башней.
Здесь же место для основного орудия, боеприпасов к нему и баков с топливом. Корму танка КВ-1С оснастили двигателем и трансмиссией.
О броневой защите и танковой башне
В производстве скоростного танка «Клим Ворошилов» (фото данной боевой единицы можно увидеть в статье) использовались катаные броневые плиты, толщина которых составляла 2, 3, 4, 6 и 7,5 см. Машина с дифференцированной противоснарядной бронезащитой. Башня в танке имеет сложную обтекаемую форму и изготавливалась путем отливки. С целью повысить ее снарядостойкость, конструкторы борта башни расположили под углом 75 градусов в вертикальной плоскости. Борта, как утверждают специалисты, имели самую большую толщину - 75 мм. В лобовой башенной части разместили и амбразуру для пушки. Данную часть отливали отдельно. Затем соединяли с остальными бронированными деталями методом сварки. Орудийная маска изготавливалась на базе катаной бронированной плиты, которая гнулась и оснащалась тремя отверстиями под пушку, спаренный пулемет и прицел. В итоге получилось изделие в виде цилиндрического сегмента толщиной 8,2 см. Башню расположили на крышке в боевом отделении на погон, диаметр которого составил 153,5 см. Чтобы она не свалилась при сильном крене танка, ее надежно зафиксировали специальными захватами.
Рабочее место механика-водителя - передняя часть корпуса в центре. Стрелок-радист - слева от него. Боевой экипаж численностью три человека размещались в башне. Слева от пушки сидели наводчик и командир машины, справа - заряжающий. Командир располагал литой наблюдательной башенкой, броня которой имела толщину 6 см. Для посадки и выхода боевого экипажа в танке были предусмотрены два люка круглой формы. Один из них был под заряжающим, второй - в верхней крышке корпуса над стрелком-радистом. Кроме того, КВ-1С оборудовали днищевым аварийным люком. Ремонт узлов и агрегатов машины осуществлялся через дополнительные маленькие технические лючки. Через них можно было добраться к топливным бакам, а также погрузить в танк боекомплект.
О вооружении
Бой на танке КВ-1С велся из 76,2-миллиметровой пушки ЗИС-5. Оружие устанавливалось на цапфы. Наводка осуществлялась в вертикальной плоскости от -5 до 25 градусов. Стрельба производилась механическим и электрическим спусками. Из основного орудия можно было сделать 114 выстрелов. Боеприпасы к нему лежали в башне вдоль бортов. Кроме того, поразить противника можно было посредством трех пулеметов ДТ калибра 7,62 мм. Один из них был спаренным с ЗИС-5, второй - курсовым, а третий разместили на корме танка на специальную шаровую установку. Боевой комплект стрелкового оружия был представлен патронами в количестве 3 тыс. штук. Монтаж пулеметов ДТ выполнили так, что экипаж мог в любой момент их снять и стрелять отдельно от КВ-1С. Также экипаж располагал несколькими ручными гранатами Ф-1. Командиру танка полагался сигнальный пистолет.
О силовом агрегате
Танк использовал четырехтактный V-образный 12-цилиндровый дизельный двигатель В-2К. Мощность мотора составила 600 лошадиных сил. Для запуска агрегата имелся стартер СТ-700 (15 л. с.). Также для этой цели применяли сжатый воздух, содержащийся в двух 5-литровых резервуарах в боевом отсеке. Объем основных топливных баков составил 600 и 615 литров. Местом их расположения стали боевое и трансмиссионное отделения. Дополнительно на танке было еще четыре наружных топливных бака, не связанных с общей системой. Каждая емкость рассчитана на 360 л горючего.
О трансмиссии
КВ-1С оборудовали трансмиссией, которая состояла из следующих компонентов:
- Многодискового главного фрикциона сухого трения.
- Четырехступенчатой коробки передач, использующей демультипликатор (8 передач передних и 2 задние).
- Двух многодисковых бортовых фрикционов.
- Двух бортовых планетарных редукторов.
Танк с механическими управленческими приводами. Как утверждают специалисты, существенный недостаток боевых машин «Клим Ворошилов» заключался в том, что трансмиссия была недостаточно надежной. С новой коробкой передач данный изъян удалось исправить. Позже ее решили использовать и в модели ИС-2.
О ходовой части
В проектировании данного узла разработчики использовали ходовку от КВ-1. Однако с целью снизить общую массу боевой машины, размеры некоторых деталей все же пришлось уменьшить. КВ-1С шел с индивидуальной торсионной подвеской, предусмотренной для каждого цельнолитого двускатного опорного катка. Всего их - по 6 штук с каждого борта. Диаметр катка составил 60 см. Оборонная промышленность СССР выпускала катки двух типов: с круглыми отверстиями и треугольными. Первый тип был самым распространенным. Каждый каток оснащался ограничителем хода, который приваривали к бронированному корпусу.
Ходовая танка - с цевочным зацеплением и съемными венцами. Натяжение гусеницы осуществлялось посредством специального винтового механизма. Гусеницу оборудовали 86 одногребневыми траками. В отличие от базовой модели, ширина трака в скоростном танке составила 60 см.
О средствах для наблюдения и прицелах
Как утверждают специалисты, из всех крупносерийных советских танков скоростной КВ-1С считается первым, в котором использовалась командирская башенка, оборудованная смотровыми щелями. Всего их было 5 штук, и прикрывались они с помощью защитных стекол. Механик-водитель располагал смотровым прибором. Для защиты триплекса имелась специальная броневая заслонка. Местом размещения данного прибора стал люк-пробка в лобовой части танка. В небоевой обстановке водитель для обзора большей площади мог этот люк выдвинуть немного вперед. В КВ-1С использовались два орудийных прицела: телескопический ТОД-6, который обеспечивал ведение огня по прямой наводке, и перископический ПТ-6. Его эксплуатировали, если стрелять нужно было из закрытой позиции. ПТ-6 был защищен посредством специального броневого колпака. Благодаря приборам подсветки, которыми оснастили шкалы прицелов, ведение огня было возможным и в ночное время. К курсовому и кормовому пулеметам ДТ прилагались прицельные устройства, используемые в снайперских винтовках. Каждый такой прицел обеспечивал трехкратное увеличение.
О средствах связи
Для связи боевого экипажа с командованием КВ-1С оборудовали радиостанцией 9Р и переговорным устройством ТПУ-4-БИС. Он мог использоваться четырьмя абонентами. Танки также оснащались радиостанциями 10Р или 10РК. В комплекте прилагался передатчик, приемник и умформер. Последний представлял собой одноякорный мотор-генератор, посредством которого осуществлялось питание станций от бортовой электросети в 24 В. Как утверждают специалисты, в телефонном режиме связь обеспечивалась на дальности от 20 до 25 тыс. м. Во время движения танка дальность связи была ниже. Для переговоров внутри танка применяли ТПУ-4-Бис. Если обстановка была слишком зашумлена, экипаж мог воспользоваться шлемофонной гарнитурой, которая также была связана и с внешней радиосвязью.
ТТХ
КВ-1С обладает следующими тактико-техническими характеристиками:
- Боевой массой - 42,5 т.
- Экипаж танка состоял из пяти человек.
- Длина корпуса составила 690 см, ширина - 325 см, высота - 264 см.
- На ровной поверхности КВ-1С двигался со скоростью 42 км/ч, по пересеченной местности - 15 км/ч.
- Показатель удельной мощности 14,1 с./т.
- Танк преодолевал подъемы не более 36 градусов и 80-сантиметровые стенки.
- Машина могла пересекать рвы, размеры которых не превышали 270 см.
- Показатель удельного давления на грунт составил 0,79 кг/см 2 .
Мнение специалистов
Как утверждают военные эксперты, проектирование КВ-1С стало ответным шагом на неудачи в первом этапе войны. Сразу же после того, как был налажен серийный выпуск, танки перебросили на фронт. В ходе боевых действий командование РККА отметило, что брони в скоростных КВ-1 недостаточно для того, чтобы выдерживать стандартные снаряды, используемые Т-3 и Т-4. Эти танки пробивали КВ-1С с дистанции 200 м.
Кроме того, проходимость этой боевой машины по пересеченной местности оставляла желать лучшего. Имелись также нарекания относительно надежности трансмиссии. Если рассматривать огневую мощь КВ-1С, то ее хватало, чтобы уничтожить фашистский танк с дистанции 200 м. Улучшение на фронте наблюдалось до тех пор, пока немцы не начали производить «Тигры» и «Пантеры». Конечно, КВ-1С мог уничтожить подобный танк, однако из-за незначительного калибра основного орудия для этого советскому экипажу приходилось приближаться к фашистской бронетехнике почти вплотную. Снаряд из КВ-1С пробивал «Тигров» и «Пантер» с расстояния меньше 200 м.
О виртуальной боевой единице
Сегодня советским скоростным танком можно «повоевать» в компьютерных играх. С модернизированным КВ-1 знакомы любители World of Tanks. Танк КВ-1С в WOT Blitz, судя по многочисленным отзывам геймеров, считается первым серьезным образцом бронетехники на 6 уровне.
Любителями виртуальных сражений высоко оценены неплохие скоростные характеристики. В «Блиц» танки КВ-1С могут нанести сопернику значительный разовый урон. Для этого достаточно использовать в топовом орудии Д2-5Т вместо базового 175-миллиметрового снаряда премиумный на 217 мм. При точном попадании противник лишится прочности как минимум в 390 единиц. В течение одной минуты можно произвести до 14 выстрелов.
КВ-1 – советский тяжелый танк второй половины 30-х – начала 40-х годов прошлого века, принявший участие в Советско-Финской и Великой Отечественной войне. «КВ» — обозначает серию произведенных машин и расшифровывается, как «Климентий (Клим) Ворошилов», 1 – порядковый номер линейки модификаций советских тяжелых танков серии КВ. В самом начале войны немцы прозвали КВ-1 Gespenst, что переводится, как «призрак».
История и предпосылки создания.
Во второй половине 30-х годов прошлого века РККА остро нуждалась в тяжелом танке, способном выполнять задачи, которые были не под силу для состоявшего тогда на вооружении тяжелого пятибашенного танка . , обладая достаточно большой массой, не отличался надежной броней и был уязвим для противотанковой артиллерии противника. Фактически, инициатором начала разработок и создания нового тяжелого танка стал комкор Д. Г. Павлов.
В конце 30-х годов советскими конструкторами предпринимались многочисленные попытки создать танк, аналогичный , но с уменьшенными размерами, при этом существенно наращивалась броня танка. Созданные прототипы разрабатывались по многобашенному принципу. Наиболее известные из них – это СМК (Сергей Миронович Киров) и Т-100 , которые имели по две башни и вооружались пушками калибра 76 и 45 миллиметров. Как уменьшенный вариант СМК, был выпущен прототип с одной башней, при этом масса и длина танка существенно уменьшались, что повышало маневренность. Принято считать, что именно этот прототип, названный экспериментальным танков, и слал впоследствии прообразом будущего танка КВ. Произведенный на Ленинградском Кировском заводе (ЛКЗ) в начале августа 1939 года однобашенный прототип танка СМК был оснащен дизельным двигателем. Впоследствии он получил свое название КВ-1. На начальных стадиях разработки документации и сборки прототипа ведущим конструктором являлся А. С. Ермолаев, а потом - Н. Л. Духов.
В ходе Советско-финской войны в боевых условиях были испытаны все три прототипа советских тяжелых танков , СМК и КВ-1. Боевое испытание нового танка правительственная комиссия признала удовлетворительным и 19 декабря 1939 года приняла танк на вооружение РККА.
Запуск в серийное производство танка КВ-1 состоялся в начале февраля 1940 года на Кировском заводе. Так же в этом же году сборка танка началась и на Челябинском тракторном заводе. Всего за период серийного выпуска, который продолжался до средины 1942 года, было выпущено более 2700 танков.
Компоновка.
Танк КВ-1 стал первым советским тяжелым танком, скомпонованным по новаторской схеме, которая впоследствии стала классической для тяжелый и средних однобашенных танков. В этом случае бронекорпус последовательно разделялся от носа к корме на три основных отделения, которые имели четкие границы разделения. В носовой части корпуса находилось отделение управления, в котором размещались механик-водитель и стрелок-радист. В средней части корпуса и башне располагалось боевое отделение, в котором находились командир танка, наводчик и заряжающий. В корме корпуса в моторно-трансмиссионном отделении находился двигатель с радиаторами охлаждения и частью топливных баков.
Бронезащита корпуса и башни.
Броневая защита тяжелого танка КВ-1 разрабатывалась по дифференцированному противоснарядному принципу, которая защищала танк и его экипаж от поражения снарядами средних калибров и других средств борьбы с танками.
Броневой корпус танка КВ-1 собирался из катаных бронеплит путем сваривания их между собой. Плиты имели толщину 75, 40, 30 и 20 миллиметров, которая зависела от направления. К примеру, на противоснарядном направлении (верх и низ лобовой и кормовой частей корпуса) толщина брони составляла 75 миллиметров. Бронелисты кормовой части имели толщину 70 миллиметров внизу и 60 – вверху. Днище и крыша корпуса собирались из броневых листов толщиной от 20 до 40 миллиметров. Все бронелисты имели рациональные углы наклона к вертикали, кроме бортов корпуса, что увеличивало бронестойкость конструкции.
Башни выпускающихся серийно КВ-1 были трех видов: башня цельно литая, башня сварная с развитой прямоугольной нишей и башня сварная с небольшой закругленной нишей. Толщина брони по кругу у сварных башен была 75 миллиметров, а у цельно литых - 95. Во второй половине 1941 года сварные башни и бортовые части корпусов на некоторых экземплярах танков стали усиливать укрепленными на болтах 25-миллиметровыми экранами, которые существенно усилили бронестойкость при поражении танков артиллерией противника, но это пагубно сказалось на ходовой части машины, и от данной идеи отказались.
Соединение лобовой часть танка с другими конструкционными делалями обеспечивалось путем их сваривания между собой. Башня танка была достаточно обтекаемой и представляла собой литую деталь сложной объемной формы. При этом для повышения устойчивости брони при попадании в нее снарядов, она имела толщину 90 миллиметров и располагалась под углом к вертикальной нормали. Лобовая часть башни с проемом для маски орудия отливалась раздельно, а потом сваривалась с остальными деталями конструкции. Маска пушки выполнялась в форме цилиндрического сегмента изогнутой катаной броневой плиты, в которой выполнялось три отверстия, предназначенные для выводов пушки, прицела и спаренного пулемёта. Сама башня КВ-1 монтировалась на погон в диаметре 1800 миллиметров в броневую крышу боевого отделения. При установке башни производилась ее фиксация, которая предотвращала отрыв башни при сильном крене и опрокидывании танка набок.
Посадка и высадка экипажа производились через три основных люка: два круглых – в башне над расположением командира танка и в крыше корпуса над стрелком-радистом и днищевого люка для аварийной эвакуации в случае подбития танка.
Вооружение.
Основным вооружением советского тяжелого танка КВ-1 была нарезная пушка калибра 76,2 миллиметра. На различных этапах выпуска танка для его вооружения использовались различные модификации орудий. За все время из было четыре: Л-11, Ф-32, Ф-34 и ЗИС-5. По своим характеристикам первые три были почти идентичны, вот ЗИС-5 существенно их превосходила. Боекомплект для орудия состоял из 111 выстрелов унитарного заряжания, которые размещались в укладке по бортам башни, в ее кормовой нише, в кассетах и контейнерах, установленных на полике поворотного механизма в днище корпуса.
Кроме пушки, танк КВ-1 вооружался тремя 7,62-миллиметровыми пулеметами ДТ-29. Один из них спаривался с орудием, второй был курсовым и третий устанавливался в кормовой нише в шаровых установках. Боекомплект к пулеметам ДТ состоял из 2772 патронов, которые снаряжались в дисковые магазины.
Некоторые экземпляры КВ-1 вооружались зенитным пулеметом ДТ, который устанавливался на зенитную турель и снабжался коллиматорным прицелом.
Ходовая часть, двигатель и трансмиссия.
Тяжелый танк КВ-1 был оснащен V-образным четырехтактным двенадцатицилиндровым дизельным двигателем В-2К с жидкостным охлаждением, который был способен развить мощность 500 лошадиных сил, что позволяло танку развить максимальную скорость при движении по шоссе в 34 километра в час. Во второй половине 1941 года танки КВ-1 начали оснащать дизельными двигателями М-17Т мощностью 500 лошадиных сил. Это произошло по причине потери Харькова, где двигатель В-2К выпускался до войны. Двигатель и радиаторы охлаждения устанавливались в кормовой части корпуса. Топливные баки емкостью от 600 до 615 литров располагались как в боевом, так в моторно-трансмиссионном отделениях.
Тяжелый танк КВ-1 имел механическую трансмиссию, которая состояла из:
главного (основного) многодискового фрикциона, работающего по принципу сухого трения «стали по феродо»;
пятиступенчатой коробки передач тракторного типа;
двух бортовых многодисковых фрикционов, работающих по принципу трения «сталь по стали»;
двух планетарных бортовых редукторов;
ленточных плавающих тормозов.
Трансмиссионные приводы управления были механическими.
Тип подвески тяжелого танка КВ-1 - торсионный индивидуальный при внутренней амортизацией для каждого опорного катка. Шесть опорных катков малого диаметра выполнялись штамповкой и имели двускатную форму. По каждому опорному катку к броневому корпусу путем сваривания монтировались ограничители хода балансиров подвески. Ведущие колеса, оснащенные съемными зубчатыми венцами цевочного зацепления, имели заднее расположение, а ленивцы - переднее. Верхняя часть гусеницы опиралась на три малых обрезиненных штампованных поддерживающих катка применительно по каждому борту. В 1941 году опорные и поддерживающие катки начали производить путем литья и без резиновых бандажей, что объяснялось нехваткой резины.
Каждая гусеница собиралась из 86-90 траков одногребневого типа, имевших ширину 700 миллиметров при шаге в 160 миллиметров.
Боевое применение.
Боевое крещение тяжелый танк КВ-1 получил 17 декабря 1940 года в ходе Советско-Финской войны в операции при прорыве Хоттиненского укрепленного района линии Маннергейма. В этих боях танк КВ-1 зарекомендовал себя с наилучшей стороны. Ни одна противотанковая пушка противника не могла пробить его брони, правда, мощи орудия Л-11 порой не хватало для поражения дотов противника, что впоследствии побудило разработать , вооруженного более мощным орудием.
После нападения Германии на СССР тяжелый танк КВ-1 с первых часов войны показал свое превосходство над танками и САУ противника. Его толстая броня не пробивалась не одним танковым орудием противника, а так же обычными полевыми противотанковыми орудиями. Поразить КВ-1 в тот период возможно было лишь 88-миллиметровым зенитным орудием или 105-миллиметровой гаубицей. Большие потери в танках КВ-1 на начальных этапах Великой Отечественной войны объясняются лишь низкой подготовкой личного состава и неумением производить быстрый ремонт в боевых условиях, что приводило к оставлению при отступлении практически боеспособных машин.
Тяжелые танки КВ-1 воевали практически на всех фронтах, но наибольшее их количество все же использовалось на Карельском и Ленинградском фронтах, что объясняется территориальным расположением завода-изготовителя. Танки КВ-1 принимали активное участие в обороне Москвы, Ленинграда и Сталинграда, где, по мнению некоторых специалистов, внесли едва ли не решающий вклад, в наступлениях РККА под Ржевом и в Курской битве. Постепенно КВ-1 выбывали из строя из-за боевых потерь и заменялись более новыми тяжелыми и средними танками. Закончил свой боевой путь КВ-1 там, где и начал, в Финляндии. При штурме линии Маннергейма в 1944 году командующий Карельским фронтом Мерецков настоял на применении в операциях по прорыву линии обороны противника исключительно танками КВ-1, которые пришлось собирать со всех фронтов.
Кроме РККА, захваченные танки КВ-1 использовали армии Германии и Финляндии. В Вермахте несколько десятков трофейных КВ-1 получили название Panzerkampfwagen KV-IA 753(r). В Финляндии танки КВ-1 использовались ее армией вплоть до заключения перемирья, а уцелевшие экземпляры состояли на вооружении даже до конца 1958 года.
В руках умелых экипажей тяжелый танк КВ-1 становился грозно и непреодолимой для немцев силой. Неизвестный экипаж КВ-1 под Расейняем (Литва) сковывал действие целой армейской группы на протяжении двух суток, на танке КВ-1 старший лейтенант Зиновий Колобанов в бою под Красногвардейском (Гатчиной) в августе 1941 года установил рекорд уничтожения танков противника в одном бою, расстреляв из засады 22 танка и два орудия, оказавшись практически в аналогичной ситуации, в боях на Сталинградском направлении лейтенант Семен Коновалов на поврежденном КВ-1 подбил 16 танков и 2 бронеавтомобиля немцев. На танке КВ-1 воевал и прославленный советский ас , танк которого в первые часы войны совершил первый в ее истории танковый таран , опрокинув немецкий . Именно Павел Гудзь а при обороне Москвы 3 декабря 1941 года на КВ-1 практически в одиночку отбил у гитлеровцев деревню Нефедово, уничтожив при этом 10 танков противника и раздавив две батареи противотанковых орудий.
По мнению многих специалистов, советский тяжелый танк КВ-1, являлся лучшим танком первого этапа Великой Отечественной войны и сдал свои позиции только тогда, когда появились другие новые танки с более мощной броней и огневыми характеристиками.
ИСТОРИЯ СОЗДАНИЯ
Тяжёлый танк КВ-1 в экспозиции военного музея на Абердинском полигоне в США.
История создания тяжёлого танка КВ не совсем обычна. В отличие от большинства других боевых машин, включая и ровесника КВ - Т-34, спроектированных по заказу военных, этот танк разрабатывался исключительно в инициативном порядке. Дело было так…
В августе 1938 года Комитет Обороны при СНК СССР принял постановление «О системе танкового вооружения». В этом документе содержалось требование менее чем за год - к июлю 1939 года - разработать новые образцы танков, у которых вооружение, броня, скорость и проходимость развивались бы комплексно и полностью отвечали условиям будущей войны. К созданию тяжёлых танков были подключены ленинградские заводы - Кировский и № 185 им. С. М. Кирова. На первом разрабатывался танк СМК, на втором - Т-100 (см. «Бронеколлекцию» № 1 за 2002 г.). До августа 1938 года заводы, не имея договоров на производство новых машин, вели только эскизное проектирование. Полным ходом работы развернулись лишь после принятия вышеупомянутого постановления, поскольку в нём определялись тактико-технические требования и устанавливались сроки изготовления (по СМК - к 1 мая 1939 года).
В октябре 1938 года в СКБ-2 Кировского завода прибыла группа слушателей Военной академии моторизации и механизации РККА для работы над дипломным проектом. В качестве темы диплома им поручили разработку эскизного проекта машины с одной башней, но в рамках ТТТ к танку СМК.
Общее руководство проектированием возглавили инженеры СКБ-2 Л. Е. Сычёв и А. С. Ермолаев. Отдельными работами руководили Слуцман (приводы управления), К. Е. Кузьмин (корпус), Н. Ф. Шашмурин (трансмиссия), С. В. Федоренко (вооружение). Между дипломниками обязанности были распределены следующим образом: общей компоновкой и вооружением занимались Б. П. Павлов и В. К. Синозерский, ходовой частью - Г. А. Турчанинов, сервоприводами и моторной группой - Л. Н. Переверзев, планетарной трансмиссией - С. М. Красавин и Шпунтов.
Последним, кстати, в процессе проектирования пришлось заниматься даже своего рода промышленным шпионажем. Дело в том, что в ходе работы над планетарной трансмиссией выяснилось, что в СКБ-2 нет никаких исходных материалов для проектирования. Поэтому в ноябре 1938 года Красавин и Шпунтов были командированы на НИБТПолигон в Кубинку, где в это время проводились испытания чехословацкого танка S-II-a (LT-35).
С помощью командования полигона и выделенной группы рабочих они тайно ознакомились с боевой машиной во время нахождения её ночью на стоянке в парке (днём она проходила испытания с чешским экипажем). В результате при проектировании тяжёлого танка была частично заимствована схема планетарной трансмиссии S-II-a - шестиступенчатая коробка передач с реверсом.
9 декабря 1938 года на заседании Комитета Обороны рассматривался проект танка СМК, который был утверждён для изготовления в двухбашенном варианте. Предполагалось построить для испытаний два экземпляра. Но присутствовавшие на этом заседании начальник СКБ-2 Ж. Я. Котин и директор Кировского завода И. М. Зальцман предложили спроектировать и изготовить вместо второго экземпляра СМК однобашенный тяжёлый танк. После всестороннего обсуждения приняли решение «спроектировать и изготовить однобашенный тяжёлый танк, соответствующий по тактико-технической характеристике двухбашенному танку СМК».
Опытный образец тяжёлого танка СМК.
Тактико-технические требования к новой машине и разрешение на её изготовление были утверждены решением Комитета Обороны при СНК СССР № 45сс от 27 февраля 1939 года.
По сравнению с СМК на новом танке предполагалось увеличить толщину брони бортов и кормы корпуса и башни за счёт сокращения общей длины машины. Проектирование силовой установки предполагалось вести под два типа двигателей - бензиновый М-17Ф мощностью 660 л.с. и дизель В-2Ф мощностью 580 л.с. Коробка перемены передач также разрабатывалась в двух вариантах - планетарная и обычная. Вооружение новой боевой машины, несмотря на наличие только одной башни, должно было быть как у танка СМК: 76-мм и 45-мм пушки, два пулемёта ДТ и крупнокалиберный ДК.
К проектированию танка, получившего название КВ («Клим Ворошилов»), Кировский завод приступил 1 февраля 1939 года, не дожидаясь утверждения ТТТ. Ведущим конструктором проекта назначили Н. Л. Духова. Кроме него, в группу вошли инженеры-конструкторы Е. П. Дедов, В. А. Козловский, П. С. Тарапатин, В. И. Торотко, А. С. Шнейдман. Технический проект группа Духова завершила в течение месяца, широко использовав конструкторские решения по корпусу, башне, вооружению, подвеске и многое другое из того, что было заложено в дипломный проект слушателей ВАММ, которых после защиты диплома в марте 1939 года направили на работу в СКБ-2, где они принимали активное участие в проектировании КВ.
В целом новый танк получился короче СМК на 2 м и ниже на 0,5 м. По предварительным расчётам его масса должна была составить 47 т, то есть на 8 т меньше, чем у СМК.
Первый опытный образец танка КВ перед отправкой на НИБТПолигон. Сентябрь 1939 года.
Корпус танка разрабатывался при участии старейшего конструктора Кировского завода К. Е. Кузьмина и инженера-конструктора С. В. Мицкевича. Корпус планировалось выполнить сварным. В самых ответственных местах сварные швы усиливали гужонами.
Особые трудности встретились при проектировании системы охлаждения двигателя. Пришлось обратиться к опытному инженеру-турбинисту Н. М. Синёву, руководившему турбинным СКБ-1 на Кировском заводе. Под его руководством, с участием инженеров Е. П. Дедова, Г. А. Михайлова, А. Н. Стеркина была создана довольно удачная конструкция ребристого радиатора. Его производство организовали тут же, в опытном цехе.
Непросто давалось обеспечение необходимых тяговых свойств тяжёлого танка. Ведущий конструктор Ф. А. Маришкин с группой инженеров, в которую входили Н. Т. Федорчук, А. Д. Гладков, В. А. Козловский, М. И. Креславский, Г. А. Турчанинов, сумели в короткий срок создать достаточно работоспособную трансмиссию. В ходе конструирования наиболее нагруженного узла трансмиссии - бортового редуктора - А. Д. Гладков впервые в отечественном танкостроении применил планетарный ряд, обеспечив компактность этого узла и его надёжную работу.
Индивидуальная торсионная подвеска КВ, которой занимались конструкторы Г. А. Серёгин, Н. В. Цейц и Л. Е. Сычёв, по сравнению с танком СМК была усовершенствована. В процессе её отработки удалось решить ряд сложных проблем по подбору необходимых материалов и организации технологического процесса изготовления торсионных валов. Если торсионы для танка СМК, например, делали из кованых заготовок, то для КВ - методом проката.
Благодаря широкой мелкозвенчатой гусеничной цепи давление на грунт тяжёлого танка КВ удалось снизить до 0,77 кгс/см 2 , и оно было ниже, чем, например, у танков БТ-7 (0,86) и Т-35 (0,83).
Группа вооружения, куда входили Г. Н. Москвин, Г. Я. Андандонский, Ф. Г. Коробко и А. С. Шнейдман, установила на танк новую 76,2-мм пушку Л-11. С ней была спарена 45-мм пушка 20К. Оба орудия устанавливались в общей маске. В качестве дополнительного вооружения использовались пулемёт ДТ, закреплённый в шаровой опоре в корме башни, и зенитный пулемёт ДТ, установленный на турели основания люка башни. Курсового пулемёта машина не имела. Боекомплект танка состоял из 118 76-мм выстрелов, 50 45-мм и 1008 патронов к пулемётам.
Танк КВ выпуска апреля 1940 года (машина № У-7). Обращают на себя внимание крылья так называемого «авиационного» типа и защитные кожухи над окнами воздухопритока к двигателю.
В целом же танк КВ представлял собой уменьшенный по длине на два опорных катка СМК с одной башней.
Учитывая высокую степень заимствования узлов и агрегатов у СМК, проектирование КВ шло довольно быстро - уже 7 апреля 1939 года технический проект и деревянный макет в натуральную величину были одобрены комиссией под председательством заместителя начальника АБТУ военного инженера 1-го ранга Б. М. Коробкова. В мае на Кировском заводе началось изготовление узлов и деталей, а на Ижорском - корпуса и башни.
В ходе изготовления первого опытного образца технологами и производственниками налаживался выпуск стали новых марок для траков и сложных отливок тяжелонагруженных деталей ходовой части. Металлурги Ижорского завода разработали технологию производства литых броневых башен и других сложных деталей, а также предложили новый тип хромоникелевой молибденовой высокоотпущенной брони (взамен брони высокой твёрдости), обладавшей повышенной стойкостью против действия артиллерийских снарядов.
Танк КВ № У-7. Характерными признаками машин установочной партии были отсутствие шаровой установки курсового пулемёта и наличие фары «боевого света» на лобовом листе корпуса.
5 июня 1939 года АБТУ, учитывая положительный опыт эксплуатации дизельных двигателей В-2 на танках БТ-7М, поставило перед СКБ-2 задачу «установить в танк только дизель В-2, а от установки двигателя М-17 отказаться». Эта машина имела и другие отклонения от утверждённых ТТТ. Так, вместо планетарной коробки передач, рекомендованной АБТУ, была установлена обычная. Пришлось отказаться и от крупнокалиберного пулемёта ДК - из-за размещения в башне двух орудий для него совсем не осталось места.
Сборка первого КВ, получившего заводской индекс У-0 (установочная партия, нулевой образец), завершилась в ночь с 31 августа на 1 сентября. Утром танк совершил первый пробег по двору завода. А уже 5 сентября, после устранения обнаруженных мелких дефектов, опытный образец КВ был отправлен в Москву для показа членам правительства и командованию Красной Армии.
Показ проходил 23–25 сентября 1939 года на НИБТПолигоне в подмосковной Кубинке в присутствии членов правительственной комиссии под председательством наркома обороны К. Е. Ворошилова. В числе членов комиссии были А. И. Микоян, Н. А. Вознесенский, А. А. Жданов, начальник АБТУ комкор Д. Г. Павлов, руководитель НТК АБТУ бригадный инженер И. А. Лебедев, начальник испытательного отдела полигона Е. А. Кульчицкий и другие. От Кировского завода на показ были приглашены директор И. М. Зальцман, главный конструктор Ж. Я. Котин, ведущие конструкторы А. С. Ермолаев и Н. Л. Духов.
Трасса, по которой предстояло пройти опытным машинам, была довольно сложной: широкие рвы, эскарпы, контрэскарпы, крутые подъёмы, косогоры, спуски. На площадке выстроились подготовленные для испытаний танки. Члены комиссии поднялись на смотровую вышку, а экипажи, до этого стоявшие возле машин, заняли свои места. Послышался рокот заводимых моторов - и танки стали выдвигаться на исходный рубеж.
Первым на трассу испытаний вышел 55-тонный двухбашенный танк СМК. Переваливаясь и покачивая высокими башнями, он направился сперва на препятствия - эскарп. Преодолел. Затем также легко прошёл ров, немного задержался на воронках… От комиссии эта машина получила не очень высокий балл. Вслед за СМК двинулся КВ. Он значительно легче преодолел ров и несмотря на свои 47,5 т без видимых усилий взял следующее препятствие, затем легко миновал воронки, чем вызвал одобрение и даже аплодисменты на смотровой вышке.
Механик-водитель КВ на этом показе П. И. Петров вспоминал:
«На испытательной трассе впереди меня шёл танк СМК. Сначала нужно было пройти полосу препятствий. Мне казалось, что СМК, идущий впереди, преодолел эти препятствия легко, а я на КВ проходил их с трудом: моя машина короче, а в момент преодоления рва и других препятствий это имеет значение. И двигатель к тому же оказался ненадёжным - регулятор у него работал с перебоями. А когда пошли через Москву-реку, то сквозь щели меня заливало водой, однако мотор работал, и мне удалось на танке выбраться на противоположный берег. Там, выполняя программу показа, я сломал танком несколько сосен (до сих пор жалко их) и вылез на гору с большим трудом. Двигатель работал на пределе своих возможностей, переключение скоростей не всегда получалось. На берег поднялся на бортовых фрикционах, рывками. Потом пошёл по рельсовым надолбам и наконец выехал в лес».
Танк КВ № У-3. Кировский завод, февраль 1940 года. На орудии смонтирована крышка для защиты от попадания внутрь ствола пуль и осколков.
В целом танк произвёл благоприятное впечатление на руководство. 8 октября 1939 года машина вернулась в Ленинград, а 10 ноября, после устранения выявленных в ходе показа и испытаний на НИБТПолигоне недостатков, КВ был передан на полигонно-заводские испытания. В ходе последних, до конца ноября, танк прошёл 485 км (260 км - по шоссе, 100 км - по просёлочным дорогам и 125 км - по пересечённой местности). Было выявлено около 20 различных дефектов, главным образом в конструкции трансмиссии и двигателя.
30 ноября 1939 года началась советско-финская война. По решению военного совета Ленинградского военного округа опытные танки СМК, Т-100 и КВ были сняты с испытаний и отправлены на фронт - для проверки их в реальной боевой обстановке. Из них сформировали роту тяжёлых танков и включили её в состав 91-го танкового батальона 20-й тяжёлой танковой бригады. При этом экипажи машин частично состояли из военных, а частично - из заводских специалистов.
К этому времени стало окончательно ясно, что спаренная установка двух пушек стесняет действия экипажа. Поэтому накануне отправки КВ на Карельский перешеек с него демонтировали 45-мм пушку, установив взамен 7,62-мм пулемёт ДТ. Соответственно изменился и боекомплект машины - теперь он состоял из 116 артвыстрелов и 1890 патронов.
Для проверки боевых качеств новых машин был выбран довольно трудный участок фронта. К нему танки выдвигались через Териоки (ныне Зеленогорск), далее прошли Райволу и вышли в район Бобошино, что недалеко от станции Перкиярви (ныне Кирилловское). Позиция противника находилась между озером Суммаярви и незамерзающим болотом Сунасуо. Финские доты на высотках были вооружены шведскими 37-мм противотанковыми пушками «Бофорс» и пулемётами. Перед ними стояли гранитные надолбы. Тяжёлым танкам предстояло атаковать эти укрепления.
В своём первом бою 18 декабря 1939 года танк КВ проявил себя хорошо. Несмотря на многочисленные попадания, явных поражений брони он не имел. Правда, выстрелом из противотанкового орудия был прострелен ствол танковой пушки. Кроме этого, на корпусе насчитали следы 43 попаданий снарядов. От сотрясений отсоединился топливный насос, закреплённый двумя болтами. В целом же танк оставался вполне работоспособным. Простреленную пушку на следующий день заменили новой, привезённой с Кировского завода. По совпадению именно в этот день - 19 декабря 1939 года - в Москве Председатель Совета Народных Комиссаров В. М. Молотов подписал постановление Комитета Обороны при СНК СССР № 44Зсс, согласно которому танк КВ принимался на вооружение Красной Армии. При этом опытный образец прошёл только 550 км, что ничтожно мало для проверки надёжности новой боевой машины. Однако считалось, что часть узлов и агрегатов танка (подвеска, ходовая часть, элементы трансмиссии и т. д.) прошли испытания на танке СМК.
30 декабря 1939 года нарком тяжёлого машиностроения В. А. Малышев подписал приказ, которым предписывалось:
«1. Директору Кировского завода тов. Зальцману И. М. организовать на Кировском заводе производство танков КВ, предварительно устранив все дефекты, обнаруженные при испытании.
Опытный образец КВ находился на передовой до начала января 1940 года. Правда, в боях танк больше не участвовал. 2 января машину вернули на завод для использования в качестве образца при изготовлении установочной партии из 20 единиц. При этом первые четыре машины должны были вооружаться 152-мм гаубицами для борьбы с финскими дотами и уничтожения противотанковых препятствий. Таково было требование Военного совета Северо-Западного фронта.
Танк КВ № У-3. На корме башни хорошо видна броневая крышка люка для монтажа и демонтажа орудия.
Проект установки 152-мм гаубицы в танк разрабатывался совместными усилиями СКБ-2 и артиллерийского опытного конструкторского отдела - АОКО (завод № 172 им. Молотова) во главе с Н. В. Куриным. Ведущими инженерами были Н. Н. Ильин и Г. Н. Рыбин. Всего этот коллектив насчитывал около 20 человек. Времени на работу дали мало - всего несколько дней. Поэтому участвовавших в ней конструкторов перевели на казарменное положение и разместили на четвёртом этаже заводоуправления. Первоначально предполагалось установить в башне КВ гаубицу образца 1909/30 г. Однако предпочтение отдали более мощной и современной артсистеме М-10 - 152-мм гаубице образца 1938 г. Для её установки в танк потребовалось разработать новую башню, что и было сделано в СКБ-2 по выданным артиллеристами размерам. Высоту башни с перископом увеличили до 1790 мм. Башня имела наклонные лобовые и вертикальные бортовые листы. Кормовую часть башни выполнили из двух броневых листов, сваренных под углом друг к другу, она оснащалась люком для монтажа и демонтажа гаубицы в полевых условиях, закрывавшимся броневой крышкой, крепившейся на болтах. При этом новая башня (вместе с орудием она получила обозначение МТ-1) имела такой же диаметр погона, что и башня с 76-мм пушкой. Следует отметить, что обозначения КВ-1 и КВ-2 появились только в 1941 году, а до этого применялись названия: «танки с малой башней» и «танки с большой башней».
Первую установку МТ-1 смонтировали на первом же опытном образце КВ У-0 вместо башни с 76-мм орудием, вторую - на первом танке установочной партии У-1. 17 февраля обе машины убыли на Карельский перешеек. Характерной особенностью машины У-1 стало наличие специальной крышки на дульном срезе, предохраняющей канал ствола от пуль и осколков. Перед выстрелом эта крышка должна была открываться с помощью специальной тяги, а затем снова закрываться. Однако при первом же выстреле в тире крышку сорвало, и перед отправкой на фронт её демонтировали. Для защиты же ствола гаубицы от пуль и осколков на него надели специальные броневые кольца толщиной 10 мм (впоследствии такими кольцами оснащались орудийные стволы всех танков КВ-2).
Танк У-2 с башней машины У-0 с 76-мм орудием отправили на фронт 22 февраля, а 29-го числа - танк У-3 с установкой МТ-1. Танк У-4 с МТ-1 был готов к 13 марта 1940 года, но на боевые позиции его отправить не успели - советско-финская война закончилась.
На фронте все КВ и опытный образец танка Т-100 свели в отдельную роту, придававшуюся 13-й легкотанковой и 20-й тяжёлой танковой бригадам. Правда, проверить КВ в боевой обстановке стрельбой по дотам не удалось: главная линия обороны финнов уже была прорвана. Поэтому танки опробовали стрельбой по дотам и надолбам уже после окончания боевых действий. При этом получили хорошие результаты. Вспоминая об этих событиях, командир танка КВ «с большой башней» младший лейтенант З. Ф. Глушак из 20-й танковой бригады рассказывал:
«Препятствия на линии Маннергейма были сделаны основательно. Громадные гранитные надолбы стояли в три ряда. Чтобы проделать проход шириной 6–8 м. нам понадобилось лишь пять выстрелов бетонобойными снарядами. Пока взламывали надолбы, противник нас непрерывно обстреливал. Дот мы быстро засекли, а затем двумя выстрелами полностью разрушили его. Когда вышли из боя, насчитали на броне 48 вмятин, но ни одной пробоины».
Следует упомянуть о двух проектах на базе танка КВ, разработанных для нужд фронта. Первый - объект 212 - представлял собой 35-т тягач для эвакуации подбитых танков. Ведущим инженером проекта назначили инженера Н. В. Халкиопова. В конце февраля 1940 года проект тягача и его деревянная модель в натуральную величину были рассмотрены представителями АБТУ. Но несмотря на то, что эта машина получила высокую оценку военных, «добро» на её изготовление в металле так и не было получено.
Объект 218 представлял собой дистанционную установку для подрыва мин токами высокой частоты. Генератор токов и другое оборудование предполагалось смонтировать в корпусе танка КВ-2. Полевые испытания генератора, установленного на шасси танка Т-28, прошли в феврале 1940 года и показали неплохие результаты. Вместе с тем, стало ясно, что установка нуждается в доработке.
Компоновка и схема работы оборудования танка-тральщика объект 218 (слева и внизу).
Проектирование «218-го» шло до лета 1941 года, но после начала Великой Отечественной войны было прекращено.
Остальные шесть машин установочной партии (У-5 - У-10) изготовили в апреле - мае 1940 года. Все они имели башни с 76-мм пушками. К этому времени первоначальный годовой план производства КВ - 50 танков - резко увеличили. Начиная с июля и до конца года завод должен был изготовить 230 танков КВ, из них 130 с «малой башней» и 100 с «большой башней». АБТУ РККА, обеспокоенное тем, что танк не проходил полигонных испытаний, а у ранее выпущенных машин обнаружено много недоработок, предложило провести полномасштабные испытания КВ. Так, две машины - У-4 и У-7 в июне прибыли на полигон в подмосковную Кубинку для испытаний. Однако затем проведение испытаний было возложено на Кировский завод, и обе машины вернули обратно. 10 июня 1940 года начались заводские испытания танка У-1 в районе Ленинграда, во время которых машина прошла 2648 км. Во второй половине июля испытывался танк У-21 со 152-мм гаубицей, а в августе - У-7 с 76-мм пушкой. Пробег У-21 и У-7 составил 1631 и 2050 км соответственно. В результате у танков КВ были выявлены существенные недостатки в трансмиссии, ходовой части и двигателе.
Танк У-7 с первым образцом «пониженной» башни перед испытаниями. Сентябрь 1940 года.
Особенно много недочётов оказалось в конструкции трансмиссии, в частности, в коробке передач, надёжность работы которой оставляла желать лучшего. В ходе испытаний наблюдались повышенный износ зубьев шестерён и их поломка, возникали трудности в переключении передач в ходе движения. Кроме того, выяснилось, что при длительном движении танка на четвёртой передаче она и сопряжённая с ней вторая передача выходили из строя. Для устранения этого дефекта, начиная с 31-й машины, в конструкцию коробки передач ввели специальный замок.
Кроме того, отмечалась ненадёжность работы поворотного механизма башни, конструкция которого в основном была заимствована от механизма поворота большой башни танка Т-28 массой около 3 тонн. Масса же башни КВ-1 составляла 7 т, КВ-2 - 12 т, к тому же башни стали более неуравновешенными. В результате возникли проблемы, связанные с большими усилиями на рукоятках ручных механизмов, мощностью электромоторов для поворота башен, а также со скоростью и плавностью наведения орудий. Так, при движении танков КВ по склонам поворот башни КВ-1 в сторону был практически невозможен, не говоря уже о башне КВ-2.
На основании результатов испытаний танков У-1, У-21 и У-7 Кировскому заводу был передан перечень изменений, которые требовалось внести в конструкцию КВ. Однако завод не торопился с устранением выявленных недостатков.
Серийный танк КВ-2. Осень 1940 года.
Возмущённый этим представитель военной приёмки на Кировском заводе военный инженер 3-го ранга Каливода 12 августа 1940 года направил наркому государственного контроля Л. З. Мехлису письмо, в котором, в частности, говорилось:
«Считаю, что машина КВ недоработана и требует срочных и серьёзных переделок. Большинство переделок нельзя провести в процессе широкого производства, которое уже идёт полным ходом на Кировском заводе. Подобное положение затянет освоение машины в производстве минимум на 1,5–2 года и внесёт большую путаницу, лишние расходы и не даст ни малейшей экономии во времени. Качество же выпускаемой машины в течение 1,5–2 лет будет низким. Целесообразнее снизить программу до конца 1940 года до 5–8 машин в месяц и перебросить все заводские силы на доработку машины. В настоящее время основные силы брошены на выполнение программы, а о качестве машины думают очень мало. Считаю, что в настоящий момент назвать машину боеспособной нельзя из-за выше указанных дефектов. Отправлять её в армию можно только как учебную, а не боевую».
Серийный танк КВ-1 выпуска октября - декабря 1940 года во дворе Кировского завода.
Серийный танк КВ-1. Хорошо видны обрезиненные поддерживающие катки, характерные для танков довоенного выпуска.
Поднятые в этом письме вопросы были столь серьёзны, что Наркомат госконтроля направил на Кировский завод специальную комиссию, работавшую на заводе с 1 по 10 октября 1940 года и в основном подтвердившую выводы военпреда. 1 ноября Л. З. Мехлис отправил письмо уже непосредственно И. В. Сталину и К. Е. Ворошилову:
Серийный танк КВ-1 выпуска 1941 года с пушкой Ф-32. Судя по прямоугольным дополнительным бакам на надгусеничной полке, эта машина изготовлена после начала войны.
КВ-1 военного выпуска 1941 года. Хорошо видна накладная броня на лобовом листе корпуса.
Судя по этому письму, создалась парадоксальная ситуация: завод, стремясь выполнить план, предъявлял военной приёмке практически небоеспособные танки, а военные, прекрасно об этом осведомлённые, их принимали. Никаких мер по устранению недостатков не предпринималось. СКБ-2 увлечённо занималось проектированием новых супертанков КВ-3, КВ-4, КВ-5, КВ-220 и других. Уже летом 1940 года обсуждался вопрос о разработке танков с более мощным, чем у КВ, бронированием и вооружением. Кировский завод получил задание изготовить такие танки уже в ноябре 1940 года. До совершенствования ли серийных КВ тут было?
Правда, в ноябре в производство запустили «большую пониженную башню» для танка КВ-2, которая отличалась от предыдущей меньшими габаритами, массой и относительной простотой в производстве. Одновременно на всех танках КВ ввели усиленную конструкцию поворотного механизма и новую боеукладку для артвыстрелов и пулемётных дисков. Однако двигатель и коробка передач изменений не претерпели.
Всего до конца 1940 года Кировский завод изготовил 139 КВ-1 и 104 КВ-2 (24 из них с установкой МТ-1), выполнив таким образом плановое задание.
План производства на 1941 год предусматривал выпуск 1200 танков КВ. Из них на Кировском заводе - 1000 (400 КВ-1, 100 КВ-2 и 500 КВ-3) и 200 КВ-1 - на ЧТЗ. В дальнейшем предполагалось оставить на Кировском заводе производство только КВ-3, а КВ-1 и КВ-2 передать на ЧТЗ.
Столь обширный производственный план требовал коренной перестройки и расширения производственной базы. На Кировском заводе были введены в строй новые специальные танковые цехи - сборочный СБ-2 и сдаточный СД-2. Перестроили цех МХ-2, являвшийся основным в танковом производстве. Были расширены и заготовительные цехи - литейные, кузнечные, термические, холодно-штамповочные и другие. В феврале по распоряжению наркома тяжёлого машиностроения А. Ефремова расположенный по соседству механический завод имени Молотова был передан Кировскому заводу.
Главным новшеством машин выпуска 1941 года, по сравнению с танками, изготовленными в 1940 году, стало вооружение их 76-мм пушкой Ф-32 вместо Л-11. Орудие Л-11, разработанное в артиллерийском КБ Кировского завода, имело ряд конструктивных недостатков, и его установка в танки рассматривалась лишь как временная мера. Орудие Ф-32, созданное в КБ завода № 92 (г. Горький) под руководством В. Г. Грабина, отличалось от Л-11 простотой в изготовлении и надёжностью в эксплуатации. Кировский завод должен был в первом полугодии 1940 года изготовить партию из 30 пушек Ф-32 и развернуть валовое производство этих систем с 1 августа 1940 года.
Один из танков КВ установочной партии с экспериментальным образцом 76-мм пушки Ф-27. Горький, весна 1941 года.
Но завод этого решения не выполнил, продолжая отстаивать свою пушку Л-11, пытаясь усовершенствовать и упростить её конструкцию. В апреле кировцы заручились поддержкой В. А. Малышева, который в письме председателю Комитета Обороны положительно отзывался об Л-11, но всё было тщетно. В мае 1940 года начальник АБТУ Д. Г. Павлов докладывал в ЦК ВКП(б):
«В результате испытаний Ф-32 и Л-11 установлено, что Ф-32 в танке обладает целым рядом преимуществ перед Л-11».
По плану Кировский завод должен был изготовить и сдать до конца года 130 орудий Ф-32. Однако в 1940 году удалось изготовить только 50 пушек, а устанавливать их в КВ начали с января 1941 года.
Следует отметить, что уже в 1940 году многие военные критиковали КВ за недостаточно мощное вооружение. Ведь на тяжёлом КВ-1 и среднем Т-34 были установлены одинаковые пушки Л-11. А после того как на Т-34 с начала 1941 года стали устанавливаться орудия Ф-34, вооружение КВ-1 стало слабее, чем у среднего танка!
Новые мощные 85-мм и 95-мм танковые пушки начали разрабатываться уже летом 1940 года в КБ завода № 92. Осенью того же года они прошли испытания в башне танка Т-28. В конце 1940 года то же КБ спроектировало 76-мм танковую пушку Ф-27, имевшую баллистику 76-мм зенитного орудия 3К (начальная скорость 813 м/с). Пушка Ф-27 успешно прошла испытания, однако в связи с развёртыванием работ по танку КВ-3 все работы по этой артсистеме были прекращены.
Танк КВ-1 с пушкой Ф-32 и броневыми экранами на башне. Ленинградский фронт, 1941 год.
Помимо модернизации артиллерийского вооружения планом работ на 1941 год предусматривалось улучшение конструкции ряда узлов и агрегатов КВ. В документах Кировского завода этот проект проходит как объект 222. Он представлял собой танк КВ-1 с 90-мм бронёй корпуса и башни, командирской башенкой, новыми смотровым прибором механика-водителя и механизмом поворота башни, планетарной коробкой передач, радиостанцией 10-Р и другими модернизированными агрегатами. Некоторые из этих новинок в конце апреля 1941 года были установлены и испытаны в штатном корпусе танка КВ-1. Запуск в производство новых агрегатов предполагался в мае - августе. Но уже 25 мая главный инженер Кировского завода сообщил в Наркомат тяжёлого машиностроения, что «в связи с переходом танкового производства… на новый тип машины КВ-3, просим из предложенного вами на 1941 год плана оборонных работ исключить следующие, относящиеся к танку КВ, который через три месяца снимается с производства нашего завода:
1. командирская смотровая башенка с круговым обзором;
2. смотровой прибор для водителя танка КВ с горизонтальным обзором в 120° и вертикальным в 250°, с механической очисткой от снега;
3. поворотный механизм башни танка КВ, обеспечивающий поворот башни от мотора при кренах танка до 20° и поворот от руки при усилии не более 10 кг. Скорость поворота башни - 2 об/мин (при вращении от мотора);
4. планетарная трансмиссия в существующих габаритах танка с гарантийным сроком работы до 3000 км».
Таким образом, за месяц до начала войны все работы, связанные с устранением недостатков танков КВ, были свёрнуты, так и не начавшись. Вот так несостоявшийся и, по большому счёту, совершенно не нужный Красной Армии супертанк КВ-3 «переехал» столь необходимую модернизацию серийных КВ.
Танк КВ-1 с 76-мм пушкой Ф-34 на испытаниях. Февраль 1941 года.
Что же касается Челябинского тракторного завода, то ещё в июне 1940 года Кировский завод должен был передать туда один танк КВ и техническую документацию на него, а к августу - и всю технологическую документацию. Кроме того, кировцы обязаны были оказать помощь специалистами, а также организовать производство бронекорпусов на заводе № 78 в Челябинске. Выполнено всё это было только к началу октября, а потому и производство КВ на ЧТЗ до конца 1940 года так и не было развёрнуто. Первую опытную сборку танка КВ на ЧТЗ произвели 31 декабря того же года. Тогда же началось строительство специального танкового цеха, завершить которое до начала войны не успели. Во многом по этой причине к 1 июня 1941 года ЧТЗ изготовил только 25 танков КВ. Всего же усилиями двух заводов к этой дате было выпущено 423 танка КВ-1 и 213 - КВ-2 (из них 46 с «большой башней»).
Уже через четыре дня после нападения Германии на СССР, 26 июня 1941 г., вышел приказ № 25Зсс по Наркомату тяжёлого машиностроения, в котором говорилось:
Увеличить выпуск танков и ввести в действие мобилизационный план 2-го полугодия 1941 года.
Танки КВ выпускать с экраном. Экранировке подлежат лобовые листы корпуса и башни танка КВ. Толщина экрана для лобового листа корпуса танка - 25 мм, толщина экрана для лобового листа башни - 90–100 мм.
Разрешается производить изменения в чертежах для снижения трудоёмкости, не снижая боевых качеств танка…
С 1 июля подготовку производства КВ-3 на Кировском заводе снять и перенести её в Челябинск на ЧТЗ, куда послать бригаду конструкторов, технологов, документацию, материалы и образец танка.
Передать Кировский завод, согласно решению СНК Союза и ЦК ВКП(б), из Народного комиссариата тяжёлого машиностроения в Народный комиссариат среднего машиностроения по состоянию на 1-е июля 1941 года».
Танк КВ-1 выпуска 1941 года. Эта машина изготовлена на ЧТЗ, о чём можно судить, например, по двум цилиндрическим топливным бакам на надгусеничной полке.
С 1 июля прекратилось производство танка КВ-2, в этом же месяце поступили в производство усиленные опорные катки и упрощённая башня для КВ-1. Конструкция последней была пересмотрена, часть гнутых деталей заменили прямыми, а также сократили общую длину башни. Штампованные опорные катки заменили литыми, а опорные катки с внутренней амортизацией из-за острого дефицита резины - цельнолитыми. Торсионные валы изготавливались из прокатных заготовок. Отмена ковки при производстве торсионных валов позволила на существовавшем оборудовании увеличить их выпуск в 4–5 раз.
Для укомплектования СКБ-2 инженерами дирекция Кировского завода передала в его состав специалистов СКБ-1 (всего 80 человек), которые до войны занимались проектированием газовых турбин. Всё это позволило значительно быстрее, чем в мирное время, решать многие проблемы, и к середине июля довести выпуск танков КВ до 10 машин в сутки.
В июле 1941 года прекратились поставки дизеля В-2К с харьковского моторного завода № 75, приступившего к эвакуации на Урал. В течение трёх суток конструкторами СКБ-2 была проработана возможность установки в танки КВ-1 карбюраторных двигателей М-17Т, имевшихся на складах Ленинградского фронта. В механосборочном цехе МХ-2 изготовили опытный образец танка, который успешно прошёл заводские испытания. В сентябре 1941 года на ЛКЗ было выпущено 37 танков с карбюраторными двигателями.
В конце июля и начале августа 1941 года вследствие сильной перегрузки кузнечных цехов завода и невозможности из-за этого обеспечить выпуск достаточного количества кованых траков на ЛКЗ развернули работы по изготовлению и испытанию литых траков. В октябре 1941 года из-за необходимости эвакуации кузнечного оборудования на Урал литые траки для танка КВ-1 были пущены в массовое производство.
Танк КВ-1 с упрощённой башней, изготовленный на Кировском заводе в Ленинграде осенью 1941 года.
Помимо серийного производства, завод продолжал вести и некоторые опытные работы. Так, в конце июля была спроектирована установка огнемёта в танке КВ. Эта машина в документах завода проходила как КВ-6. В её разработке участвовали инженеры завода № 174 им. Ворошилова И. А. Аристов, Елагин и другие. Огнемёт на КВ-6 устанавливался справа от водителя в лобовом листе корпуса в специальной бронировке. Дальность действия струи достигала 40–50 м, количество выстрелов составляло 10–12. Испытывали КВ-6 непосредственно на линии фронта, подошедшей к этому времени к пригородам Ленинграда. Количество изготовленных танков неизвестно, по разным источникам их число колеблется от одного до нескольких штук.
Танк КВ-1 с литой башней и корпусом, выпускавшийся заводом № 200. Весна 1942 года.
После захвата немцами Красного Села немецкая артиллерия получила возможность обстреливать Кировский завод. Артиллерийские налёты проводились регулярно то на один, то на другой цех. Предприятие превратилось в завод-фронт, только несколько километров отделяли его от передовой линии немецких войск. По стратегическим соображениям танковое производство перевели в более безопасное место - на Выборгскую сторону, на завод № 371 им. Сталина, где осуществлялись ремонт и восстановление повреждённых танков. Туда же перевозится часть оборудования, направляются инженеры и рабочие-танкостроители, которые приступают к сборке и ремонту машин. В ходе ремонта часть КВ-1 была оснащена дополнительными броневыми листами (или, как называли их в то время, - экранами). Броневые листы толщиной 25–35 мм крепились к бонкам, приваренным на бортах корпуса и башни с помощью болтов.
Производство танков в Ленинграде становится всё более затруднительным. В конце сентября Ижорский завод прекращает поставку новых бронекорпусов и башен, поскольку линия фронта подходит вплотную к территории завода. Завод им. Сталина, по мере израсходования запаса корпусов, башен и двигателей, перешёл только на ремонт боевых машин. 18 октября был собран последний танк КВ в городе на Неве. Всего, начиная с июля 1941 года, на ЛКЗ было изготовлено 444 танка КВ.
После того как в начале сентября Ленинград оказался в кольце блокады, принимается решение об ускорении эвакуации Кировского завода на Урал. Ещё в начале июля туда вывезли всю конструкторско-технологическую документацию, а также направили бригаду конструкторов и технологов во главе с Н. Л. Духовым. Люди считали, что едут в командировку помочь наладить производство тяжёлых танков и вернуться. Даже зимних вещей не брали, думая, что до осени враг будет, безусловно, разгромлен. В течение июля - августа на Урал было отправлено 12 313 вагонов со станками, инструментом и оборудованием. С последними эшелонами до 29 августа, когда прервалось железнодорожное сообщение с Ленинградом, удалось отправить 525 станков. Позже вывоз оборудования и работников завода вёлся судами по Ладожскому озеру и самолётами. До ноября месяца таким образом было вывезено не менее 11 тыс. человек.
Танк КВ-1 с литой башней производства УЗТМ. Манежная площадь в Москве. Январь 1942 года.
Танк КВ-1 с установками КРАСТ-1 (короткая артиллерийская ракетная система танковая). Челябинск, завод № 100, лето 1942 года. На направляющей, смонтированной на надгусеничной полке, виден 82-мм реактивный снаряд.
Постановлением ГКО № 734 от 4 октября 1941 года в составе Наркомата танковой промышленности был создан Уральский комбинат по производству тяжёлых танков КВ, в который вошли ЧТЗ, УЗТМ, Уральский турбинный завод и эвакуированный из Харькова завод № 75. Этим же постановлением ЧТЗ был переименован в Челябинский Кировский завод (ЧКЗ). Впрочем, название «Уральский комбинат по производству тяжёлых танков КВ» не прижилось, вскоре огромный завод получил неофициальное название «Танкоград».
Сборочный цех Челябинского Кировского завода, весна 1942 года. Хорошо видно, что в процессе сборки находятся танки как с литыми башнями, так и со сварными упрощённой формы. Большинство машин имеет также и упрощённую кормовую часть корпуса.
Благодаря принятым мерам осенью 1941 года в Челябинске удалось развернуть массовый выпуск танков КВ. В конце октября из-за отсутствия пушек Ф-32, изготовление которых на Кировском заводе в Ленинграде было прекращено, танки стали вооружать 76-мм орудием ЗИС-5. Это был вариант пушки Ф-34, приспособленный для установки в КВ. ЗИС-5 отличалась от Ф-34 конструкцией элементов люльки и бронемаской.
Для расширения производства бронекорпусов для танков КВ постановлением ГКО от 13 ноября 1941 года на базе цехов завода № 78 им. Орджоникидзе в Челябинске был создан «броневой завод с присвоением ему № 200 и включением в комбинат тяжёлых танков». Его директором назначили М. Попова, до этого возглавлявшего Ижорский завод в Ленинграде. Всё это позволило в ноябре дать фронту 110 танков КВ, а в декабре - 213.
С целью экономии проката и сокращения сварочных работ башни танков после успешных испытаний обстрелом опытных образцов стали изготавливаться литыми. Снарядостойкость таких башен была ниже, чем у сварных. Поэтому толщина стенок литой башни составляла 110 мм, а не 75 мм - как у сварной. Обеспечение боевых машин штампованными траками, которых теперь требовалось сотни тысяч, столкнулось с огромными трудностями - не хватало молотов большой мощности. В результате изучения данной проблемы и проведённых испытаний было решено собирать гусеницы из двух типов траков - цельных с гребнями и составных - из двух половин, которые устанавливались в каждой гусенице поочерёдно. В дальнейшем удалось освоить производство литых траков, не уступавших по своим качествам штампованным. Из-за отсутствия фрикционного материала феродо для главного фрикциона стали применять стальные диски. Такие фрикционы не являлись полноценной заменой, но, тем не менее, они, правда, с некоторыми затруднениями, обеспечивали работу трансмиссии танка. После принятия мер по организации производства дисков с накладками феродо главные фрикционы снова стали выпускаться с этими дисками вместо стальных. В период освоения на ЧКЗ производства дизеля В-2, в ноябре - декабре 1941 года, изготовили 130 танков КВ-1 с карбюраторным двигателем М-17.
В конце 1941 года в СКБ-2 на базе танка КВ-1 были разработаны огнемётный танк КВ-8, химический танк КВ-12, а также совместно с конструкторским бюро УЗТМ - артиллерийская самоходная установка КВ-7 и танк КВ-9. Танк КВ-8 выпускался серийно, химический танк КВ-12 и самоходная установка КВ-7 остались в опытных образцах.
Химический танк КВ-12 (объект 232). Челябинск, завод № 100, весна 1942 года. Хорошо видны резервуары для отравляющих веществ, смонтированные на надгусеничных полках.
Из книги Техника и вооружение 2001 04 автора Журнал «Техника и вооружение»История создания Разработка боевой машины пехоты началась в СССР в 1960 г. К тому времени в достаточной степени были отработаны не только гусеничные, но и колесные варианты вездеходного шасси. Кроме того, в пользу колесного варианта говорила высокая оперативная
Из книги Бомбардировщик B-25 «Митчелл» автора Котельников Владимир РостиславовичИстория создания В 70-е годы развернулись работы по созданию машины в развитие БМП-1 – предполагалось внести изменения в комплекс вооружения и размещение экипажа БМП.Упор делался на возможность поражения равных себе машин, легких оборонительных сооружений, живой силы
Из книги Р-51 «Мустанг» автора Иванов С. В.История создания В марте 1938 г. Авиационный корпус армии США разослал различным самолетостроительным компаниям техническое задание 38-385 на двухмоторный штурмовик-бомбардировщик. Был объявлен конкурс на лучшую конструкцию, обещавшую большие заказы. Фирма «Норт
Из книги Авиация и космонавтика 2013 05 автораИстория создания «Одним из «чудес» войны было появление в небе Германии дальнего истребителя сопровождения («Мустанг») в тот самый момент, когда в нем возникла наибольшая потребность» - генерал «Хэп» Арнольд, главнокомандующий ВВС США. «По моему мнению. P-51 сыграл
Из книги Як-1/3/7/9 во второй мировой войне Часть 1 автора Иванов С. В.Су-27 история создания Рассказывая о ходе работ по проектированию будущего истребителя Су-27 нельзя не упомянуть о некоторых «промежуточных» вариантах, оказавших огромное влияние на компоновочную схему и окончательный вид самолета.Напомним читателям, что в 1971 году в КБ
Из книги Средний танк Т-28 автора Мощанский Илья БорисовичИстория создания К началу 1939 года в Советском Союзе остро встал вопрос создания современного истребителя. Потенциальные противники обзавелись новыми машинами Bf 109 и А6М Zero, в то время как советские ВВС продолжали летать на «ишаках» и «чайках».Все больше и больше
Из книги Славянская броня Гитлера автора Барятинский МихаилИСТОРИЯ СОЗДАНИЯ Экранированные танки Т-28 проходят по Красной площади. Москва, 7 ноября 1940 года.В конце 20-х годов наиболее активно танкостроение развивалось в трёх странах - в Великобритании, Германии и Франции. При этом английские фирмы вели работы широким фронтом,
Из книги Авиация и космонавтика 2013 10 автораИСТОРИЯ СОЗДАНИЯ До наших дней сохранились только четыре экземпляра легкого танка LT vz.35 - в Сербии, Болгарии, Румынии и США. В наихудшем состоянии находится машина из военного музея в Софии - у нее полностью отсутствует вооружение, в наилучшем - танк в Военном музее на
Из книги Авиация и космонавтика 2013 11 автораИСТОРИЯ СОЗДАНИЯ Танк Pz.38 (t) Ausf.S, находящийся в музее Словацкого национального восстания в г. Баньска-Быстрица.23 октября 1937 года в министерстве обороны Чехословакии состоялось совещание с участием представителей министерства, генерального штаба, Военного института
Из книги Бронеколлекция 1996 № 05 (8) Легкий танк БТ-7 автора Барятинский МихаилСу-27 история создания ПрочностьПри проектировании самолета Су-27 ОКБ П.О. Сухого впервые столкнулось с интегральной компоновкой самолета, в которой несущими свойствами обладало не только крыло, но и фюзеляж. Это наложило определенные условия на конструктивносиловую
Из книги Бронеколлекция 1999 № 01 (22) Средний танк «Шерман» автора Барятинский МихаилСу-27 история создания Фото и СтадникаБоевая живучестьЕще в период создания боевых самолетов Су-2 и Су-6 в предвоенные годы и во время Великой Отечественной войны ОКБ П.О. Сухого накопило значительный опыт работ по обеспечению боевой живучести (БЖ) самолетов от огня
Из книги Средний танк «Чи-ха» автора Федосеев Семён ЛеонидовичИстория создания В январе 1933 года харьковский завод № 183 получил задание на разработку новой машины, в которой предполагалось устранить все недостатки предшественников-БТ-2 и БТ-5. Тактико-техническими условиями на новый танк предусматривалась установка на нем
Из книги Тяжелый танк ИС-2 автора Барятинский МихаилИстория создания Единственным средним танком, принятым на вооружение армией США между двумя мировыми войнами, был М2. Эта ничем не выдающаяся боевая машина, тем не менее, стала этапной для американского танкостроения. В отличие от всех предшествовавших образцов, главным
Из книги Средний танк Т-34-85 автора Барятинский МихаилИстория создания Японское танкостроение начиналось со средних танков. В 1927 году арсенал в Осака («Осака Рикугун Зохейшо») построил опытный двухбашенный танк № 1 и однобашенный № 2, который позже получил название «Тип 87». В 1929 году на основе английского «Виккерс МкС» и
Из книги автораИстория создания Заживо сгоревшим в танках посвящается... Танк ИС-2 из 7-й гвардейской тяжелой танковой бригады у Бранденбургских ворот. Берлин, май 1945 года.Без преувеличения можно утверждать, что тяжелый танк ИС-2 ведет свою родословную от танков КВ-1 и КВ-13: первый танк
Из книги автораИстория создания Т-34-85 с пушкой Д-5Т. 38-й отдельный танковый полк. Танковая колонна "Димитрий Донской" была построена на средства Русской Православной церкви.По иронии судьбы, одна из величайших побед Красной Армии в Великой Отечественной войне -под Курском была одержана
