Суммарный магнитный поток, пронизывающий все витки, называется потокосцеплением контура.

Если все витки одинаковы, то суммарный магнитный поток, т.е. потокосцепление:

где
- магнитный поток через один виток; - число витков. Поэтому, потокосцепление соленоида, например, при индукции В =0,2 Т, количестве витков соленоида
и сечении окна соленоида
дм 2 будет Вб.

Абсолютная магнитная проницаемость измеряется в единицах «генри на метр»
.

Магнитная проницаемость вакуума в системе единиц СИ принята равной
Гн/м.

Отношение
абсолютной магнитной проницаемости к магнитной проницаемости вакуума называется относительной магнитной проницаемостью .

Соответственно значению  все материалы делятся на три группы:

Если диа- и парамагнитное вещества поместить в однородное магнитное поле, то в диамагнитном - поле будет ослабляться, а в парамагнитном - усиливаться. Это объясняется тем, что в диамагнитном веществе поля элементарных токов направлены навстречу внешнему полю, а в парамагнитном - согласно ему.

В табл. 1 приведены значения относительной магнитной проницаемости некоторых материалов. Видно, что значения относительной магнитной проницаемости диамагнитных и парамагнитных материалов очень мало отличается от единицы, поэтому для практики принимают их магнитную проницаемость, равной единице.

Размерность напряженности поля Н (табл. 2):

.

1 А/м - это напряженность такого магнитного поля, индукция которого в вакууме равна
Тл.

Таблица 1. Относительная магнитная проницаемость некоторых материалов

Парамагнитные		Диамагнитные		Ферромагнитные
				Сталь Армко
				Пермаллой
Алюминий
				Электротехническая сталь
Марганец
Палладий

Иногда напряженность поля измеряют также в

«эрстедах» (Э),

«амперах на сантиметр» (А/см),

«килоамперах на метр» (кА/м).

Соотношение между этими величинами следующее:

1 А/см = 100 А/м; 1 Э = 0,796 А/см; 1 кА/м = 10 А/см;

1 А/см = 0,1 кА/м; 1 Э = 79,6 А/см; 1 кА/м = 12,56 Э;

1 А/см = 1,256 Э; 1 Э = 0,0796 кА/см; 1 кА/м = 1000 А/м.

Интересно знать значения напряженности некоторых магнитных полей.

Напряженность поля Земли в районе Москвы составляет 0,358 А/см.

Напряженность поля для намагничивания деталей из конструкционных сталей составляет 100...200 А/см,

на полюсах постоянного магнита - 1000...2000 А/см.

Иногда пользуются так называемым магнитным моментом
контура с током . Он равен произведению силы тока на площадь , ограниченную контуром
(рис. 4).

При делении магнита на части каждая из них представляет собой магнит с двумя полюсами. Это видно из рис. 5. По данным табл. 2 можно определить, что одна единица магнитного момента равна 1
м 2 = 1
. Эта единица называется «ампер-квадратный метр». Амперквадратный метр - это магнитный момент контура, по которому течет ток силой 1 А и который ограничивает площадь, равную 1 м 2 .

Рис. 4. Контур (1) с током ; Рис. 5. Деление постоянного магнита на части.

2 - источник тока:

- магнитный момент;

- напряженность поля.

Таблица 2. Основные и производные единицы измерений системы СИ, применяемые в неразрушающем контроле

Основные единицы СИ
Величина		Размерность
				наименование		обозначение
						русское		международное
				килограмм
Сила электрического тока
Количество вещества
Сила света
Производные единицы СИ, имеющие собственные наименования
Величина
	наименование		обозначение				Величина производной единицы через основные единицы СИ
					международное
Давление
Мощность
Поток магнитной индукции
Магнитная индукция
Индуктивность
Количество электричества
Электрическое напряжение
Электрическая емкость
Электрическое сопротивление
Электрическая проводимость
Световой поток
Активность радионуклида	беккерель
Поглощенная доза излучения
Эквивалентная доза излучения

Магнитный момент электрона равен

, так как
, а
,
.

Относительно недавно взаимодействие полюсов магнитов объясняли наличием особого вещества - магнетизма. С развитием науки было показано, что никакого вещества не существует. Источником магнитных полей являются электрические токи. Поэтому при делении постоянного магнита в каждом куске электронные токи создают магнитное поле (рис. 5). Магнитный заряд рассматривают только как некоторую математическую величину, не имеющую физи ческого содержания.

Единицу магнитного заряда можно получить по формуле:

,
,

где - работа по обводу магнитного полюса вокруг проводника током .

Одна условная единица магнитного заряда будет
.

В системе Гаусса за единицу магнитного заряда принимают такую величину, которая действует на равный магнитный заряд на расстоянии 1 см в вакууме с силой, равной 1 дине.

Способность материалов намагничиваться объясняется существованием в них токов:

вращение электрона вокруг ядра в атоме,

вокруг собственных осей (спин электрона) и

вращение орбит электронов (прецессия электронных орбит) (рис. 6).

Ферромагнитный материал состоит из малых областей (с линейными размерами около 0,001 мм), в которых элементарные токи направлены самопроизвольно. Эти области самопроизвольной намагниченности называют доменами. В каждом домене образуется результирующее поле элементарных токов.

В размагниченном материале магнитные поля доменов направлены хаотично и компенсируют друг друга так, что результирующее поле в детали практически равно нулю.

В результате внешнего воздействия поля отдельных областей (доменов) устанавливаются по направлению внешнего поля и таким образом образуется сильное поле намагниченной детали.

Следовательно, намагниченность - это степень сог ласованной ориентировки магнитных полей доменов в металле, или иначе, это индукция, создаваемая элементарными токами.

Поскольку элементарные токи обладают магнитными моментами, то намагниченность также определяют как отношение суммарного магнитного момента тела к его объему, т.е.:

.

Намагниченность измеряется в «амперах на метр» (А/м).

Знакопеременное нагружение структуры металла, например в продолжительно работающих турбинных лопатках, в болтах и т.п. деталях приводит к определенному упорядочению внутреннего магнитного поля в зоне иагружения, к появлению следов этого поля на поверхности детали. Это явление используется для оценки остаточного ресурса, определения механических напряжений.

Намагниченность проверяемой детали зависит от напряженности поля
, действующего на эту деталь. Ферромагнитные свойства материала зависят также от температуры. Для каждого ферромагнитного материала существует температура, при которой области спонтанной намагниченности под действием теплового движения разрушаются и ферромагнитный материал становится парамагнитным. Эта температура называется точкой Кюри. Точка Кюри для железа равна 753 0 С. При снижении этой температуры ниже этой точки магнитные свойства восстанавливаются.

Рис. 6. Виды элементарных токов:

а - движение электрона 1 вокруг ядра 4;

б - вращение электрона вокруг своей оси;

в - прецессия электронной орбиты;

5 - электронная орбита;

6 - плоскость электронной орбиты;

8 - траектория прецессионного движения электронной орбиты.

Индукция результирующего поля детали может быть определена по известной формуле:

,

где - намагниченность, т.е. индукция, создаваемая молекулярными токами;
- напряженность внешнего поля. Из приведенной формулы видно, что индукция в детали представляет сумму двух составляющих:
- определяемой внешним полем
и - намагниченностью, которая также зависит от
.

На рис. 7 показаны зависимости
, и
ферромагнитного материала от напряженности внешнего поля.

Рис. 7. Зависимость магнитной индукции и намагниченности от намагничивающего поля
.

Кривая
показывает, что при относительно слабых полях намагниченность растет весьма быстро (участок а-б). Затем рост замедляется (участок б-в). Далее рост снижается, кривая
переходит в прямую линию в-д, имеющую малый наклон к горизонтальной оси
. При этом величина
постепенно приближается к своему предельному значению
. Составляющая
изменяется пропорционально напряженности поля
. На рис. 7 эта зависимость показана прямой линией о-е.

Чтобы получить кривую зависимости магнитной индукции от напряженности внешнего поля, необходимо сложить соответствующие ординаты кривых
и
. Эта зависимость изображается кривой
, называемой кривой первоначального намагничивания. В отличие от намагниченности магнитная индукция растет до тех пор, пока растет величина
, так как по прекращении роста намагниченности величина
продолжает увеличиваться пропорционально
.

Перемагничивание детали происходит переменным или периодически изменяющимся по направлению постоянным полем.

На рис. 8 показана полная магнитная характеристика образца - петля гистрезиса. В исходном состоянии образец размагничен. Ток в обмотке увеличивают по прямой 0-8. Напряженность поля, создаваемого этим током, изменяется по прямой 0-1. При этом индукция и намагниченность в образце будут увеличиваться по кривым первоначального намагничивания 16 и 17 до точек 16" и 17", соответствующим магнитному насыщению, при котором все магнитные поля доменов направлены по внешнему полю.

При уменьшении тока по прямой 8-9 напряженность поля уменьшается по 1-0 (рис. 8, а). При этом индукция и намагниченность изменяются до значения .

При увеличении тока в отрицательном направлении по 9-10 напряженность поля также увеличивается в отрицательном направлении по 0-2, перемагиничивая образец.

В точке 6 индукция
, так как
, т.е.
. Напряженность поля, соответствующая точке 6, называется коэрцитивной силой
по индукции.

В точке 4 намагниченность
, а
.

Напряженность поля, соответствующая точке 4, называется коэрцитивной силой Н си по намагниченности. При магнитном контроле считают коэрцитивную силу
.

При дальнейшем увеличении напряженности поля до точки 2 индукция и намагниченность достигают наибольших отрицательных значений
и
(точки 16" и 17"), соответствующих магнитному насыщению
образца. При уменьшении тока по прямой 10-11 индукция и намагниченность примут значения, соответствующие
.

Таким образом, в результате изменения внешнего поля
по 0-1, 1-0, 0-2, 2-0 (рис. 8), а магнитное состояние образца изменяется по замкнутой кривой - петле магнитного гистерезиса.

Рис. 8. Зависимость индукции и намагниченности от напряженности
(а), изменение тока в обмотке намагничивания (б).

По петле магнитного гистерезиса определяют следующие характеристики, используемые при магнитном контроле:

Н т - максимальная напряженность магнитного поля, при которой достигается состояние насыщения образца;

В r - остаточная индукция в образце после снятия поля;

Н с - коэрцитивная сила - это напряженность магнитного поля, которое нужно приложить встречно намагниченности образца, чтобы его полностью размагнитить;

В т - индукция технического насыщения. Принято считать В т = 0,95 B max , где B max - теоретически возможная индукция насыщения первоначального намагничивания.

Если ферромагнитное тело подвергается действию полей одного знака, то петля гистерезиса, которая в этом случае несимметрична относительно начала координат, называется частной (рис. 9).

Различают статическую и динамическую петли гистерезиса.

Статической петлей гистерезиса называется петля, полученная при медленном изменении Н, при котором можно пренебречь действием вихревых токов.

Динамической петлей гистерезиса называется петля, полученная при периодическом изменении Н с некоторой конечной скоростью, при которой влияние вихревых токов становится значительным. Это приводит к тому, что динамическая петля имеет значительно большую ширину, чем статическая. С увеличением амплитуды приложенного напряжения ширина динамической петли гистерезиса увеличивается.

На рис. 10 показана зависимость
. При Н= 0 магнитная проницаемость равна ее начальному значению.

Рис. 9. Несимметричные петли гистерезиса 1-3 - промежуточные петли; 4 - предельная петля; 5 - кривая начального намагничивания.

По кривой намагничивания В(Н) абсолютная магнитная проницаемость в заданном поле Н определяется как
, а относительная как
.

Часто упоминают дифференциальную магнитную проницаемость:

.

Первая из них равна тангенсу наклона линии 1, а вторая - тангенсу наклона касательной 2.

Магнитодвижущая сила (МДС) равна F = Iw , произведению тока I в обмотке на ее число витков.

Магнитный поток равен:

где F - МДС, измеряемая в ампер-витках; l ср - длина средней линии магнитопровода, м; S - сечение магнитопровода, м 2 .

Величина
определяет магнитное сопротивление R m .

Рис. 10. Магнитные проницаемости , и индукция В в зависимости от напряженности поля
:
,
;
.

Магнитный поток прямо пропорционален току I и обратно пропорционален магнитному сопротивлению R m . Допустим, надо определить силу тока в тороидной обмотке из 10 витков кабеля для намагничивания кольца подшипника при индукции 1 Тл.

Используя формулу Ф = F / R m , найдем:

Картина поля вокруг проводника представляет собой концентрические окружности с центрами на оси проводника (рис. 11).

Рис. 11. Картина распределения порошка (а) и индукции вокруг проводника с током (б)

Направление поля вокруг проводника или созданного витками кабеля соленоида может быть определено по правилу буравчика.

Если расположить штопор вдоль оси проводника и вращать его по часовой стрелке так, чтобы его поступательное движение совпало с направлением тока в проводнике, то направление вращения ручки штопора укажет направление поля.

Изменение напряженности поля Н внутри и вне проводника 3 при прохождении по нему постоянного тока от расстояния от точки измерения до оси проводника радиусом показано на рис. 12.

Рис.12. Распределение напряженности поля Н внутри (1) и вне (2) проводника с током.

Откуда видно, что поле на оси проводника равно нулю, а внутри проводника (при > ) оно изменяется по линейному закону:

,

а вне его (при > ) по гиперболе
, где - расстояние от оси проводника до точки измерения, м; - ток в проводнике, А.

Если задана напряженность поля H в точке, находящейся на расстоянии от оси провода, то для получения этой напряженности силу тока определяют, используя формулу:

,

где H [А/м], [м].

Если проводник с током проходит через полую деталь, например, кольцо подшипника, то в отличие от предыдущего случая резко растет индукция в зоне ферромагнитной детали (рис. 13).

Рис. 13- Индукция при намагничивании детали при пропускании тока по центральному проводнику.

Поле изменяется на участках: 0-1 по закону Н = 0 ; 1-2 по закону
; 2-3 по закону
.

Магнитная индукция B изменяется: на участке 0-2 по закону
; на участках 2-3; 6-7 по закону
.

Скачки индукции В на участках 3-4; 5-6 обусловлены ферромагнетизмом детали 8 ( - радиус проводника; - расстояние от центра проводника).

Допустим, что цилиндрическую полую деталь намагничивают центральным проводником. Определить силу тока в проводнике для получения индукции В = 12,56 мТл на внутренней поверхности детали диаметром 80 мм.

Силу тока в проводнике определим по формуле:

Распределение поля внутри и вне полой детали 4, намагничиваемой пропусканием по ней тока, показано на рис. 14. Видно, что поле внутри детали радиусом R 1 равно нулю. Поле на участке 1-2 (внутри материала детали) изменяется по закону

а на участке 2-3 - по закону
. По этой формуле определяют напряженность поля на внешней поверхности детали или на некотором расстоянии от нее.

Рис. 14. Распределение поля Н внутри и вне детали.

Если по цилиндрической детали диаметром 50 мм пропускают ток силой 200,0 А и надо определить напряженность поля в точках, находящихся от поверхности детали на расстоянии 100 мм. Напряженность поля на расстоянии 100 мм от поверхности детали определяется по формуле:

.

Напряженность поля на поверхности детали составит:

.

На рис. 15 показана схема магнитного поля вокруг и внутри соленоида. Из рисунка видно также, что магнитные силовые линии внутри соленоида направлены вдоль его продольной оси. У выходных окон соленоида образуются магнитные полюсы N и S .

Напряженность поля в центре на оси у края соленоида определяют по приведенным формулам.

Напряженность поля в центре витка радиусом R определяют по формуле H = I / R , А/м, где I - ток в витке проводника, А.

Если надо определить напряженность поля в центре приставного соленоида с током 200 А, и при этом число витков w = =-6, длина 210 мм, диаметр 100 мм, то напряженность поля будет:

.

Если в соленоиде ток равен 200 А, а длина соленоида 400 мм, диаметр 100 мм, число витков 8,
,
(см. рис. 15), то можно вычислить напряженности в отдельных точках соленоида.

Распределение напряженности поля внутри соленоида складывается:

а - в центре соленоида:

,

где Н - напряженность поля в центре соленоида, А/см; l , с - длина и радиус соленоида, см; w - число витков;

б - на оси соленоида:

,

где l - длина соленоида, см;

в - у края соленоида:

,

где l , с - длина и радиус соленоида, см; w - число витков.

Напряженность поля, создаваемая током в тороидной обмотке:
, А/см; I - ток, А; l - длина средней линии обмотки, см; w - число витков. В данном примере:

а) напряженность Н 1 , в центре на оси соленоида:

б) напряженность поля в точке А - Н 2 :

в) напряженность поля у края соленоида - Н 3:

Если диаметр витка равен 160 мм при общем токе, равном 180,0 А, то напряженность поля в центре витка будет:

Рис. 15. Магнитное поле соленоида и распределение напряженности в его центре (а), на оси (б) и у края (в).

Магнитная проницаемость. Магнитные свойства веществ

Магнитные свойства веществ

Подобно тому, как электрические свойства вещества характеризуются диэлектрической проницаемостью, магнитные свойства вещества характеризуются магнитной проницаемостью.

Благодаря тому, что все вещества, находящиеся в магнитном поле, создают собственное магнитное поле, вектор магнитной индукции в однородной среде отличается от вектора в той же точке пространства в отсутствие среды, т. е. в вакууме.

Отношение называется магнитной проницаемостью среды.

Итак, в однородной среде магнитная индукция равна:

Величина m у железа очень велика. В этом можно убедиться на опыте. Если вставить в длинную катушку железный сердечник, то магнитная ин­дукция, согласно формуле (12.1), увеличится в m раз. Сле­довательно, во столько же раз увеличится поток магнитной индукции. При размыкании цепи, питающей намагничи­вающую катушку постоянным током, во второй, небольшой катушке, намотанной поверх основной, возникает индукцион­ный ток, регистрируемый гальванометром (рис. 12.1).

Если в катушку вставлен железный сердечник, то отклоне­ние стрелки гальванометра при размыкании цепи будет в m раз больше. Измерения показывают, что магнитный поток при внесении в катушку железного сердечника может увеличиться в тысячи раз. Следовательно, магнитная проницаемость железа огромна.

Существует три основных класса веществ с резко разли­чающимися магнитными свойствами: ферромагнетики, парамагнетики и диамагнетики.

Ферромагнетики

Вещества, у которых, подобно железу, m >> 1, называются ферромагнетиками. Кроме железа, ферромагнетиками явля­ются кобальт и никель, а также ряд редкоземельных элемен­тов и многие сплавы. Важнейшее свойство ферромагнетиков – существование у них остаточного магнетизма. Ферромагнитное вещество может находиться в намагничен­ном состоянии и без внешнего намагничивающего поля.

Железный предмет (например, стержень), как известно, втя­гивается в магнитное поле, т. е. перемещается в область, где магнитная индукция больше. Соответственно, он притягивает­ся к магниту или электромагниту. Это происходит потому, что элементарные токи в железе ориентируются так, что направ­ление магнитной индукции их поля совпадает с направлением индукции намагничивающего поля. В результате железный стержень превращается в магнит, ближайший полюс которого противоположен полюсу электромагнита. Противоположные же полюса магнитов притягиваются (рис. 12.2).

Рис. 12.2

СТОП! Решите самостоятельно: А1–А3, В1, В3.

Парамагнетики

Существуют вещества, которые ведут себя подобно железу, т. е. втягиваются в магнитное поле. Эти вещества называются парамагнитными . К их числу относятся некоторые ме­таллы (алюминий, натрий, калий, марганец, платина и др.), кислород и многие другие элементы, а также различные рас­творы электролитов.

Так как парамагнетики втягиваются в поле, то линии ин­дукции создаваемого ими собственного магнитного поля и намагничивающего поля направлены одинаково, поэтому поле усиливается. Таким образом, у них m > 1. Но от единицы m от­личается крайне незначительно, всего на величину порядка 10 –5 ...10 –6 . Поэтому для наблюдения парамагнитных явлений требуются мощные магнитные поля.

Диамагнетики

Особый класс веществ представляют собой диамагне­тики , открытые Фарадеем. Они выталкиваются из магнит­ного поля. Если подвесить диамагнитный стерженек возле по­люса сильного электромагнита, то он будет отталкиваться от него. Следовательно, линии индукции созданного им поля на­правлены противоположно линиям индукции намагничиваю­щего поля, т. е. поле ослабляется (рис. 12.3). Соответственно у диамагнетиков m < 1, причем отличается от единицы на вели­чину порядка 10 –6 . Магнитные свойства у диамагнетиков вы­ражены слабее, чем у парамагнетиков.

Магнитная проницаемость - физическая величина , коэффициент (зависящий от свойств среды), характеризующий связь между магнитной индукцией B {\displaystyle {B}} и напряжённостью магнитного поля H {\displaystyle {H}} в веществе. Для разных сред этот коэффициент различен, поэтому говорят о магнитной проницаемости конкретной среды (подразумевая её состав, состояние, температуру и т. д.).

Впервые встречается в работе Вернера Сименса «Beiträge zur Theorie des Elektromagnetismus» («Вклад в теорию электромагнетизма») в 1881 году .

Обычно обозначается греческой буквой μ {\displaystyle \mu } . Может быть как скаляром (у изотропных веществ), так и тензором (у анизотропных).

В общем, соотношение между магнитной индукцией и напряженностью магнитного поля через магнитную проницаемость вводится как

B → = μ H → , {\displaystyle {\vec {B}}=\mu {\vec {H}},}

и μ {\displaystyle \mu } в общем случае здесь следует понимать как тензор, что в компонентной записи соответствует :

B i = μ i j H j {\displaystyle \ B_{i}=\mu _{ij}H_{j}}

Для изотропных веществ соотношение:

B → = μ H → {\displaystyle {\vec {B}}=\mu {\vec {H}}}

можно понимать в смысле умножение вектора на скаляр (магнитная проницаемость сводится в этом случае к скаляру).

Нередко обозначение μ {\displaystyle \mu } используется не так, как здесь, а именно для относительной магнитной проницаемости (при этом μ {\displaystyle \mu } совпадает с таковым в СГС).

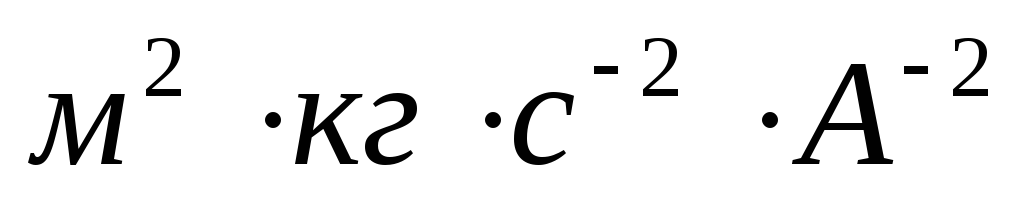

Размерность абсолютной магнитной проницаемости в СИ такая же, как размерность магнитной постоянной, то есть Гн / или / 2 .

Относительная магнитная проницаемость в СИ связана с магнитной восприимчивостью χ соотношением

μ r = 1 + χ , {\displaystyle \mu _{r}=1+\chi ,}

Энциклопедичный YouTube

• 1 / 5

  Подавляющее большинство веществ относятся либо к классу диамагнетиков ( μ ⪅ 1 {\displaystyle \mu \lessapprox 1} ), либо к классу парамагнетиков ( μ ⪆ 1 {\displaystyle \mu \gtrapprox 1} ). Но ряд веществ - (ферромагнетики), например железо , обладают более выраженными магнитными свойствами.

  У ферромагнетиков вследствие гистерезиса , понятие магнитной проницаемости, строго говоря, неприменимо. Однако в определенном диапазоне изменения намагничивающего поля (чтобы можно было пренебречь остаточной намагниченностью, но до насыщения) можно в лучшем или худшем приближении всё же представить эту зависимость как линейную (а для магнитомягких материалов ограничение снизу может быть и не слишком практически существенно), и в этом смысле величина магнитной проницаемости бывает измерена и для них.

  Магнитные проницаемости некоторых веществ и материалов

  Магнитная восприимчивость некоторых веществ

  Магнитная восприимчивость и магнитная проницаемость некоторых материалов

  Medium	Восприимчивость χ m (объемная, СИ)	Проницаемость μ [Гн/м]	Относительная проницаемость μ/μ 0	Магнитное поле	Максимум частоты
  Метглас (англ. Metglas )		1,25	1 000 000	при 0.5 Тл	100 kHz
  Наноперм (англ. Nanoperm )		10 × 10 -2	80 000	при 0.5 Тл	10 kHz
  Мю-металл		2,5 × 10 -2	20 000	при 0.002 Тл
  Мю-металл			50 000
  Пермаллой		1,0 × 10 -2	70 000	при 0.002 Тл
  Электротехническая сталь		5,0 × 10 -3	4000	при 0.002 Тл
  Феррит (никель-цинк)		2,0 × 10 -5 - 8,0 × 10 -4	16-640		100 kHz ~ 1 MHz [ ]
  Феррит (марганец-цинк)		>8,0 × 10 -4	640 (и более)		100 kHz ~ 1 MHz
  Сталь		8,75 × 10 -4	100	при 0.002 Тл
  Никель		1,25 × 10 -4	100 - 600	при 0.002 Тл
  Неодимовый магнит			1.05	до 1,2-1,4 Тл
  Платина		1,2569701 × 10 -6	1,000265
  Алюминий	2,22 × 10 -5	1,2566650 × 10 -6	1,000022
  Дерево			1,00000043
  Воздух			1,00000037
  Бетон			1
  Вакуум	0	1,2566371 × 10 -6 (μ 0)	1
  Водород	-2,2 × 10 -9	1,2566371 × 10 -6	1,0000000
  Тефлон		1,2567 × 10 -6	1,0000
  Сапфир	-2,1 × 10 -7	1,2566368 × 10 -6	0,99999976
  Медь	-6,4 × 10 -6 or -9,2 × 10 -6	1,2566290 × 10 -6	0,999994

  Магнитный момент- это основная векторная величина, характеризующая магнитные свойства вещества. Поскольку источником магнетизма является замкнутый ток, то значение магнитного момента М определяется как произведение силы тока I на площадь, охватываемую контуром токаS:

  М = I×S А×м 2 .

  Магнитными моментами обладают электронные оболочки атомов и молекул. Электроны и другие элементарные частицы имеют спиновый магнитный момент, определяемый существованием собственного механического момента – спина. Спиновый магнитный момент электрона может ориентироваться во внешнем магнитном поле так, что возможны только две равные и противоположно направленные проекции момента на направление вектора напряженности магнитного поля, равные магнетону Бора – 9,274×10 -24 А×м 2 .

  1. Определите понятие «намагниченность» вещества.

  Намагниченность – J – это суммарный магнитный момент единицы объема вещества:

  1. Определите понятие «магнитная восприимчивость».

  Магнитная восприимчивость вещества, א v – отношение намагниченности вещества к напряженности магнитного поля, относящаяся к единице объема:

  א v = , безразмерная величина.

  Удельная магнитная восприимчивость, א– отношение магнитной восприимчивости к плотности вещества,т.е. магнитная восприимчивость единицы массы, измеряемая в м 3 /кг.

  1. Определите понятие «магнитная проницаемость».

  Магнитная проницаемость, μ – это физическая величина, характеризующая изменение магнитной индукции при воздействии магнитного поля. Для изотропных сред магнитная проницаемость равна отношению индукции в среде В к напряженности внешнего магнитного поля Н и к магнитной постоянной μ 0 :

  Магнитная проницаемость – величина безразмерная. Её значение для конкретной среды на 1 больше магнитной восприимчивости той же среды:

  μ = א v + 1, так какВ = μ 0 (Н+J).

  1. Дайте классификацию материалов по магнитным свойствам.

  По магнитному строению и значению магнитной проницаемости (восприимчивости) материалы подразделяются на:

  Диамагнетики μ< 1 (материал «сопротивляется» магнитному полю);

  Парамагнетики μ > 1 (материал слабо воспринимает магнитное поле);

  Ферромагнетики μ >> 1 (магнитное поле в материале усиливается);

  Ферримагнетики μ >> 1 (магнитное поле в материале усиливается, но магнитная структура материала отличается от структуры ферромагнетиков);

  Антиферромагнетики μ ≈ 1 (материал слабо реагирует на магнитное поле, хотя по магнитной структуре схож с ферримагнетиками).

  1. Опишите природу диамагнетизма.

  Диамагнетизм – это свойство вещества намагничиваться навстречу направлению действующего на него внешнего магнитного поля (в соответствии с законом электромагнитной индукции и правилом Ленца). Диамагнетизм свойственен всем веществам, но в «чистом виде» он проявляется у диамагнетиков. Диамагнетики – вещества, молекулы которых не имеют собственных магнитных моментов (их суммарный магнитный момент равен нулю), поэтому других свойств, кроме диамагнетизма у них нет. Примеры диамагнетиков:




  Водород, א= - 2×10 -9 м 3 /кг.

  Вода, א= - 0,7×10 -9 м 3 /кг.

  Алмаз, א= - 0,5×10 -9 м 3 /кг.

  Графит, א= - 3×10 -9 м 3 /кг.

  Медь, א= - 0,09×10 -9 м 3 /кг.

  Цинк, א= - 0,17×10 -9 м 3 /кг.

  Серебро, א= - 0,18×10 -9 м 3 /кг.

  Золото, א= - 0,14×10 -9 м 3 /кг.

  43. Опишите природу парамагнетизма.

  Парамагнетизм – это свойство веществ, называемых парамагнетиками, которые, будучи помещены во внешнее магнитное поле, приобретают магнитный момент, совпадающий с направлением этого поля. Атомы и молекулы парамагнетиков в отличие от диамагнетиков имеют собственные магнитные моменты. При отсутствии поля ориентация этих моментов хаотична (из-за теплового движения) и суммарный магнитный момент вещества равен нулю. При наложении внешнего поля происходит частичная ориентация магнитных моментов частиц в направлении поля, и к напряженности внешнего поля Н добавляется намагниченность J: В = μ 0 (Н+J). Индукция в веществе усиливается. Примеры парамагнетиков:

  Кислород, א= 108×10 -9 м 3 /кг.

  Титан, א= 3×10 -9 м 3 /кг.

  Алюминий, א= 0,6×10 -9 м 3 /кг.

  Платина, א= 0,97×10 -9 м 3 /кг.

  44.Опишите природу ферромагнетизма.

  Ферромагнетизм – это магнитоупорядоченное состояние вещества, при котором все магнитные моменты атомов в определенном объеме вещества (домене) параллельны, что обусловливает самопроизвольную намагниченность домена. Появление магнитного порядка связано с обменным взаимодействием электронов, имеющим электростатическую природу (закон Кулона). В отсутствии внешнего магнитного поля ориентация магнитных моментов различных доменов может быть произвольной, и рассматриваемый объем вещества может иметь в целом слабую или нулевую намагниченность. При приложении магнитного поля магнитные моменты доменов ориентируются по полю тем больше, чем выше напряженность поля. При этом изменяется значение магнитной проницаемости ферромагнетика и усиливается индукция в веществе. Примеры ферромагнетиков:

  Железо, никель, кобальт, гадолиний

  и сплавы этих металлов между собой и другими металлами (Al, Au, Cr, Si и др.). μ ≈ 100…100000.

  45. Опишите природу ферримагнетизма.

  Ферримагнетизм – это магнитоупорядоченное состояние вещества, в котором магнитные моменты атомов или ионов образуют в определенном объеме вещества (домене) магнитные подрешетки атомов или ионов с суммарными магнитными моментами не равными друг другу и направленными антипараллельно. Ферримагнетизм можно рассматривать как наиболее общий случай магнитоупорядоченного состояния, а ферромагнетизм как случай с одной подрешеткой. В состав ферримагнетиков обязательно входят атомы ферромагнетиков. Примеры ферримагнетиков:

  Fe 3 O 4 ; MgFe 2 O 4 ; CuFe 2 O 4 ; MnFe 2 O 4 ; NiFe 2 O 4 ; CoFe 2 O 4 …

  Магнитная проницаемость ферримагнетиков имеет тот же порядок, что и у ферромагнетиков: μ ≈ 100…100000.

  46.Опишите природу антиферромагнетизма.

  Антиферромагнетизм – это магнитоупорядоченное состояние вещества, характеризующееся тем, что магнитные моменты соседних частиц вещества ориентированы антипараллельно, и в отсутствии внешнего магнитного поля суммарная намагниченность вещества равна нулю. Антиферромагнетик в отношении магнитного строения можно рассматривать как частный случай ферримагнетика, в котором магнитные моменты подрешеток равны по модулю и антипараллельны. Магнитная проницаемость антиферромагнетиков близка к 1. Примеры антиферромагнетиков:

  Cr 2 O 3 ; марганец; FeSi; Fe 2 O 3 ; NiO……… μ ≈ 1.

  47.Какое значение магнитной проницаемости у материалов в сверхпроводящем состоянии?

  Сверхпроводники ниже температуры сверхперехода являются идеальными диамагнетиками:

  א= - 1; μ = 0.

  Если в описанных выше опытах вместо сердечника из железа брать сердечники из других материалов, то также можно обнаружить изменение магнитного потока. Естественнее всего ждать, что наиболее заметный эффект дадут материалы, подобные по своим магнитным свойствам железу, т. е. никель, кобальт и некоторые магнитные сплавы. Действительно, при введении в катушку сердечника из этих материалов увеличение магнитного потока оказывается довольно значительным. Иными словами, можно сказать, что магнитная проницаемость их велика; у никеля, например, может достигать значения 50, у кобальта 100. Все эти материалы с большими значениями объединяют в одну группу ферромагнитных материалов.

  Однако и все остальные «немагнитные» материалы также оказывают некоторое влияние на магнитный поток, хотя влияние это значительно меньше, чем у материалов ферромагнитных. С помощью очень тщательных измерений можно это изменение обнаружить и определить магнитную проницаемость различных материалов. При этом, однако, нужно иметь в виду, что в опыте, описанном выше, мы сравнивали магнитный поток в катушке, полость которой заполнена железом, с потоком в катушке, внутри которой имеется воздух. Пока речь шла о таких сильно магнитных материалах, как железо, никель, кобальт, это не имело значения, так как наличие воздуха очень мало влияет на магнитный поток. Но при исследовании магнитных свойств других веществ, в частности самого воздуха, мы должны, конечно, вести сравнение с катушкой, внутри которой воздуха нет (вакуум). Таким образом, за магнитную проницаемость мы принимаем отношение магнитных потоков в исследуемом веществе и в вакууме . Иными словами, за единицу мы принимаем магнитную проницаемость для вакуума (если , то ).

  Измерения показывают, что магнитная проницаемость всех веществ отлична от единицы, хотя в большинстве случаев это отличие очень мало. Но особенно замечательным оказывается тот факт, что у одних веществ магнитная проницаемость больше единицы, а у других она меньше единицы, т. е. заполнение катушки одними веществами увеличивает магнитный поток, а заполнение катушки другими веществами уменьшает этот поток. Первые из этих веществ называются парамагнитными (), а вторые – диамагнитными (). Как показывает табл. 7, отличие проницаемости от единицы как у парамагнитных, так и у диамагнитных веществ невелико.

  Нужно особенно подчеркнуть, что для парамагнитных и диамагнитных тел магнитная проницаемость не зависит от магнитной индукции внешнего, намагничивающего поля, т. е. представляет собой постоянную величину, характеризующую данное вещество. Как мы увидим § 149, это не имеет места для железа и других сходных с ним (ферромагнитных) тел.

  Таблица 7. Магнитная проницаемость для некоторых парамагнитных и диамагнитных веществ

  Парамагнитные вещества		Диамагнитные вещества
  Азот (газообразный)		Водород (газообразный)
  Воздух (газообразный)
  Кислород (газообразный)
  Кислород (жидкий)
  Алюминий
  Вольфрам

  Влияние парамагнитных и диамагнитных веществ на магнитный поток объясняется, так же как и влияние веществ ферромагнитных, тем, что к магнитному потоку, создаваемому током в обмотке катушки, присоединяется поток, исходящий из элементарных амперовых токов. Парамагнитные вещества увеличивают магнитный поток катушки. Это увеличение потока при заполнении катушки парамагнитным веществом указывает на то, что и в парамагнитных веществах под действием внешнего магнитного поля элементарные токи ориентируются так, что направление их совпадает с направлением тока обмотки (рис. 276). Небольшое отличие от единицы указывает лишь на то, что в случае парамагнитных веществ этот добавочный магнитный поток очень невелик, т. е. что парамагнитные вещества намагничиваются очень слабо.

  Уменьшение магнитного потока при заполнении катушки диамагнитным веществом означает, что в этом случае магнитный поток от элементарных амперовых токов направлен противоположно магнитному потоку катушки, т. е. что в диамагнитных веществах под действием внешнего магнитного поля возникают элементарные токи, направленные противоположно токам обмотки (рис. 277). Малость отклонений от единицы и в этом случае указывает на то, что дополнительный поток этих элементарных токов невелик.



  Рис. 277. Диамагнитные вещества внутри катушки ослабляют магнитное поле соленоида. Элементарные токи в них направлены противоположно току в соленоиде
