В статье рассказывается о том, что такое шрапнель, когда использовался этот тип снарядов и чем он отличается от остальных.
Война
Человечество воюет практически на протяжении всего времени своего существования. В древней и новейшей истории не было ни одного века, прошедшего без той или иной войны. И в отличие от животных или наших человекоподобных предков люди истребляют друг друга по разным причинам, а не только ради банального жизненного пространства. Религиозные и политические распри, расовая ненависть и прочее. С ростом технического прогресса методы ведения войн сильно менялись, и самые кровавые начались именно после изобретения пороха и огнестрельного оружия.
В свое время даже примитивные мушкеты и пушки, стреляющие дробью, значительно поменяли методы боестолкновений и тактику. Проще говоря, они положили конец эпохе рыцарства с его доспехами и долгими битвами. Ведь какой смысл таскать тяжелые доспехи, если они не защитят от ружейной пули или
Долгое время оружейные мастера пытались улучшить конструкцию пушек, но получилось это только во второй половине XIX века, когда артиллерийские снаряды стали унитарными, а стволы - нарезными. Но настоящий технологический прорыв в сфере артиллерийских боеприпасов совершила именно шрапнель. Что это такое и как устроены подобные снаряды, мы разберем в статье.
Определение
Шрапнель - это особый тип пушечного снаряда, который предназначен для поражения и уничтожения живой силы противника. Название он получил в честь своего изобретателя, британского офицера Генри Шрэпнела. Главной и отличительной особенностью такого боеприпаса было то, что он взрывался на заданном расстоянии и осыпал силы неприятеля не осколками оболочки, а сотней стальных шаров, которые разлетались конусом, направленным широкой частью к земле, - именно это и есть шрапнель. Что это такое, мы теперь знаем, однако рассмотрим более подробно конструктивные особенности и историю создания таких боеприпасов.
История
Во времена, когда пороховая артиллерия получила широкое распространение, очень отчетливо проявился один из ее недостатков - выпущенное по неприятелям ядро не обладало достаточными поражающими факторами массового характера. Обычно оно убивало всего одного или нескольких человек. Частично это пытались исправить тем, что заряжали пушки картечью, но в таком случае сильно падала дальность ее полета. Все изменилось, когда стали использовать шрапнель. Что это такое, мы уже знаем, но рассмотрим более подробно саму конструкцию.
Изначально подобный снаряд представлял собой цилиндрическую коробку из дерева, картона или тонкого металла, внутрь которой укладывались стальные шары и пороховой заряд. Затем в специальное отверстие вставлялась запальная трубка, начиненная медленно горящим порохом, которая и поджигалась в момент выстрела. Проще говоря, это был примитивный запал-замедлитель, и, регулируя длину трубки, можно было рассчитать высоту и дальность, на которой снаряд разорвет, и он выбросит на неприятеля поражающие элементы. Таким образом, мы разобрали вопрос, что значит шрапнель.
Такой тип снарядов очень быстро доказал свою эффективность. Ведь теперь было необязательно попадать вообще в кого-либо, главное - это рассчитать длину запальной трубки и расстояние, а там уже стальные картечины сделают свое дело. Годом изобретения шрапнели принято считать 1803-й.
Нарезные орудия
Однако при всей эффективности поражения живой силы новыми типами снарядов, они были далеки от совершенства. Длину запальной трубки нужно рассчитывать очень точно, как и расстояние до противника; они часто давали осечки из-за разного состава пороха или его дефектов, иногда взрывались раньше срока или же не воспламенялись вообще.
Тогда в 1871 году артиллерист Шкларевич на основе общего принципа шрапнельных снарядов изготовил новый их тип - унитарный и для нарезных орудий. Проще говоря, такой артиллерийский снаряд типа «шрапнель» был соединен с пороховой затравкой посредством гильзы и заряжался через казенник пушки. К тому же внутри него находился запал нового типа, который не давал осечек. А специальная форма снаряда выбрасывала сферические пули строго по оси полета, а не во все стороны, как раньше.
Правда, и этот тип боеприпасов не был лишен недостатков. Главным был тот, что время горения запал нельзя было регулировать, а значит, артиллерийскому расчету приходилось возить за собой разные его типы для различных дистанций, что было очень неудобно.
Регулируемый подрыв
Исправлено это было в 1873 году, когда изобрели подрывную трубку с поворотным регулировочным кольцом. Смысл его заключался в том, что на кольцо были нанесены деления, обозначающие расстояние. К примеру, если требовался подрыв снаряда на удалении в 300 метров, то специальным ключом запал поворачивали на соответствующее деление. И это значительно облегчало ведение боя, ведь отметки совпадали с насечками в артиллерийском прицеле, и дополнительных приборов для определения дальности не требовалось. А при необходимости, установив снаряд на минимальное время подрыва, из пушки можно было стрелять, как из картечницы. Также присутствовал и подрыв от удара об землю или иное препятствие. Как выглядит шрапнель, можно увидеть на фото ниже.
Использование
Применялись такие снаряды с самого начала их изобретения и вплоть до конца Первой мировой войны. Несмотря на их преимущества перед старыми цельнолитыми снарядами, со временем выяснилось, что и шрапнель обладает недостатками. К примеру, ее поражающие элементы были бессильны против солдат противника, которые укрывались в окопах, блиндажах и вообще любых убежищах. А плохо обученные артиллеристы часто ставили неправильное время срабатывания запала, да и в производстве был дорогим такой тип снарядов, как шрапнель. Что это такое, мы разобрали.
Потому после Первой мировой войны шрапнель полностью заменили осколочные снаряды со взрывателем ударного типа.
Но в некоторых образцах вооружения она все еще использовалась, к примеру в прыгающей германской мине Sprengmine 35, - в момент активации вышибной заряд выталкивал на высоту около полутора метров «стакан», начиненный сферическим пулями, и тот взрывался.
«Помолитесь за полковника Шрапнеля от моего имени за его снаряды – они творят чудеса!»
В 1779 году Генри Шрапнель в возрасте 18 лет поступает на службу в Королевскую артиллерию кадетом. В 1784-ом году молодой лейтенант днем и ночью работает над усовершенствованием артиллерийского снаряда, который «перемолотит» пехоту противника на открытой местности. «Сферический контейнер», так будет позже называть свое изобретение британский военный. Он смог объединить убойный поражающий эффект и большой радиус воздействия площадью около 150-200 метров в длину и 20-30 метров в ширину.
Восхождение снаряда
Внешне снаряд представлял собой прочную сферу, внутри которой находились сноп пуль и заряд пороха. В идеале сфера должна разорваться именно в том месте, где рассчитывает артиллерист, но преждевременная детонация неоднократно откладывала момент славы английского офицера Генри Шрапнеля. В 1787 году он командируется в Гибралтар, где донимает новое руководство возможностью испытать свое детище. В период Большой осады Гибралтара 1779–1783 годы существовала возможность испытать новинки артиллерии. После первого применения в боевых условиях и в дальнейшем Генри Шрапнель стал получать благодарственные письма от солдат и офицеров, что являлось для него высшим признанием заслуг.
7 июня 1803 года комиссия представила положительное заключение об эффекте, производимом снарядами Шрапнеля. Что же касается самого Генри Шрапнеля, то 1 ноября того же 1803 года ему присвоено майорское звание.
30 апреля 1804 года во время атаки на форт Новый Амстердам в Голландской Гвиане (Суринам) использовались снаряды Шрапнеля. В том же году, 20 июля, Генри Шрапнель был повышен в звании до подполковника.
17 января 1806 года ядра Шрапнеля успешно применены на юге Африки, где британские войска увеличивали владения своей страны.
21 августа 1808 года – Веймарское сражение. Англичане применили против французских войск разрывные снаряды, наполненные мушкетными пулями, пехота французов понесла серьезные потери.
18 июня 1815 года – сражение при Ватерлоо. Весомый вклад в завершении Наполеоновой истории принадлежит шрапнельным снарядам, точные расчеты артиллерии резко сокращали численность французской армии и без того обескровленной.
Шрапнель в 20 веке
7 августа 1914 года во время сражения между армиями Франции и Германии эффективность шрапнели продемонстрировал капитан французской армии Ломбаль. Он заметил приближение немецких войск на расстоянии 5000 метров от своих позиций. Капитан приказал открыть огонь из 75-мм орудий шрапнельными снарядами по этому скоплению войск. 4 орудия сделали по 4 выстрела каждое. В результате обстрела полк перестал существовать как боевая единица.
В 1930-х годах ХХ века шрапнель была вытеснена более мощными осколочными и осколочно-фугасными снарядами.
На принципах шрапнельного снаряда построены боевые части некоторых зенитных ракет. В том числе боевая часть ракет ЗРК С-75 снаряжена готовыми поражающими элементами в виде стальных шариков или в некоторых модификациях пирамидок, общее число – около 29 тыс.
За свой вклад Шрапнель Генри (1761-1842), британский генерал-лейтенант, был удостоен внушительной пожизненной пенсии, а имя своего изобретателя снаряд получит спустя много лет.
Раздел очень прост в использовании. В предложенное поле достаточно ввести нужное слово, и мы вам выдадим список его значений. Хочется отметить, что наш сайт предоставляет данные из разных источников – энциклопедического, толкового, словообразовательного словарей. Также здесь можно познакомиться с примерами употребления введенного вами слова.
Значение слова шрапнель
шрапнель в словаре кроссвордиста
шрапнель
Толковый словарь русского языка. Д.Н. Ушаков
шрапнель
шрапнели, ж. (англ. shrapnel, по имени изобретателя).
Артиллерийский снаряд, начиненный пулями, употр. для стрельбы по живым целям. Разрывы шрапнели.
перен. Перловая крупа (простореч. фам. шутл.). Суп со шрапнелью.
Толковый словарь русского языка. С.И.Ожегов, Н.Ю.Шведова.
шрапнель
И, ж. Разрывной артиллерийский снаряд, начиненный картечными пулями или другими поражающими средствами. I) прил. шрапнельный, -ая, -ое.
Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова.
шрапнель
Разрывной артиллерийский снаряд, содержащий круглые пули, стержни и т.п. для поражения открыто расположенной живой силы противника.
перен. разг. Крутая перловая каша (обычно с оттенком шутливости).
Энциклопедический словарь, 1998 г.
шрапнель
ШРАПНЕЛЬ (англ. shrapnel) артиллерийский снаряд, корпус которого заполнялся сферическими пулями (стержнями, стрелами и т.п.), поражавшими открытые живые цели. Разрывался в заданной точке траектории; применялся в 19 - нач. 20 вв., вытеснен осколочными и осколочно-фугасными снарядами.
Шрапнель
артиллерийский снаряд, наполненный круглыми пулями. Предназначена для поражения главным образом живых открытых целей. Названа по имени английского офицера Г. Шрапнеля (Н. Shrapnel), предложившего в 1803 снаряжать артиллерийскую гранату чугунными картечными пулями, что усилило её действие. Устройство Ш. см. в ст. Снаряды артиллерийские. Ш. разрывалась в воздухе на определённом расстоянии от цели, обладала высокой эффективностью действия и широко применялась в 1-й мировой войне 1914≈18. В 30-х гг. 20 в. Ш. была вытеснена более мощными осколочными и осколочно-фугасными снарядами. В конце 60-х гг. 20 в. появились артиллерийские снаряды типа Ш., снаряженные стреловидными стержнями, для поражения неукрытой живой силы противника. Например, в американском 105-мм снаряде находится до 8 тыс. таких стержней (длина 24 мм, масса 0,5 г), которые выбрасываются из снаряда за счёт центробежных сил и давления пороховых газов вышибного заряда и рассеиваются в виде конуса.
Википедия
Шрапнель
Шрапне́ль - вид артиллерийского снаряда, предназначенный для поражения живой силы противника. Назван в честь Генри Шрэпнела (1761-1842) - офицера британской армии, который создал первый снаряд такого вида.
Отличительной особенностью шрапнельного снаряда является механизм подрыва на заданном расстоянии.
Шрапнель (значения)
Шрапне́ль :
- Шрапнель, Генри (1761-1842) - офицер Британской армии, предложивший конструкцию артиллерийского снаряда для поражения живой силы противника, впоследствии названную его именем.
- Шрапнель - вид артиллерийских снарядов, предназначенных для поражения живой силы.
- «Шрапнель» - перловая каша.
- Шрапнель - трансформер-десептикон.
Примеры употребления слова шрапнель в литературе.
На это австрийцы ответили шрапнелью , и седьмая сразу умерила боевой пыл.
Ковалевский и спустился с гребня, едва успев пожать руку Урфалову и кое-кому из младших офицеров, потому что над головой пролетела, визжа, австрийская шрапнель , а за ней другая, так что могло явиться подозрение, не узнали ли австрийцы о готовящейся атаке и не хотят ли они показать, что к ней готовы.
Осколки шрапнели влеплялись в землю в сажени от Пухова и бросали ему в лицо гравий и рваную почву.
Тот все еще несогласно лупил хвостом, подпрыгивал, аж камешник разлетался шрапнелью , попадая в морду ликующему добытчику.
Бунзен и Кирхгоф положили начало спектральному анализу в 1854 году, когда вся Европа наблюдала за разворачивающейся Крымской войной, где впервые только начали применяться нарезные ружья и шрапнель в ядрах, а корабли воевали под парусами.
Тогда русские отступили и засели в окопах, но шрапнель наших многоствольных мортир накрывала их сверху.
Жестяные банки с пельменями гулко взрывались при ударе о лед, и замороженные пельмешки, словно шрапнель , разлетались во все стороны.
Разбить их можно было только гранатами, а наши артиллерийские мудрецы, предназначая полевые орудия для боя в открытом поле, снабдили их одними шрапнелями .
Счастье, что у тех была связишка с Постом-Волынским, - дали знать, и оттуда их какая-то батарея обкатила шрапнелью , ну, пыл у них и угас, понимаешь, не довели наступление до конца и расточились куда-то к чертям.
Прикрывшись цепью стрелков, их бригада выступает парадным маршем, в то время как английская артиллерия, заняв позиции на флангах, осыпает буров градом снарядов и шрапнели .
Бои на старой, издавна напоенной кровью Бухарестской дороге были, видимо, особенно кровавыми, если судить по числу погибших, теперь уже укрытых травой, по оборонительным траншеям, большим воронкам от снарядов и более мелким - от шрапнели .
В их мощный и напоенный тревогой призыв вошел гудок электростанции, высокий и пронзительный, как полет шрапнели .
На казенных заводах заготовительная цена одной шрапнели - пятнадцать рублей, а у Гужона - тридцать пять.
Над головами их рвалась шрапнель , в спины им били пулеметы, а по бугру, отрезая путь к отступлению, текла лава Калмыцкого полка.
Обвалившаяся льдина ударилась о подножие Манского быка, разорвалась шрапнелью , звонкие осколки рассыпались по реке, и снова все замерло.
Последняя редакция 27.09.2011 18:21
Материал читали 30318 человек
I. ШРАПНЕЛИ
Устройство, назначение, область применения и требования
Пулевая шрапнель вплоть до мировой войны 1914-1918 гг. составляла основную массу боекомплектов орудий полевой, горной и конной артиллерии, вооруженной 76-мм пушками, и значительную долю боекомплектов орудий более крупных калибров. Преимущественное снабжение войсковой артиллерии шрапнелью в тот период являлось отголоском старого, дискредитированного еще русско-японской войной 1904-1905 гг. взгляда на шрапнель как на снаряд, обеспечивающий выполнение всех боевых задач, стоящих перед этим родом войск.
Ряд серьезных недостатков пулевой шрапнели был вновь подтвержден с началом мировой войны 1914-1918 гг., что и заставило все воюющие страны немедленно приступить к усиленному снабжению артиллерии фугасными и осколочными гранатами, уменьшив соответственным образом количество шрапнелей в боекомплектах.
Развитие в период войны 1914-1918 гг. военной авиации привело к принятию на вооружение артиллерии еще целого ряда шрапнелей: палочной, стержневой и с накидками. Эти шрапнели отличались от пулевой шрапнели лишь формой и размерами убойных элементов и предназначались для стрельбы по воздушным целям.
Из этих шрапнелей наиболее долго на вооружении зенитной артиллерий состояли стержневые шрапнели. Однако уже опыт испанской войны 1936-1939 гг., а затем опыт второй мировой войны показали их неудовлетворительное действие по современным самолетам, в результате чего они были заменены осколочными гранатами дистанционного действия.
Последнюю попытку повышения поражающего действия шрапнели по самолетам выражают шрапнели с разрывными элементами, которые из-за ряда присущих им недостатков на вооружение приняты не были.

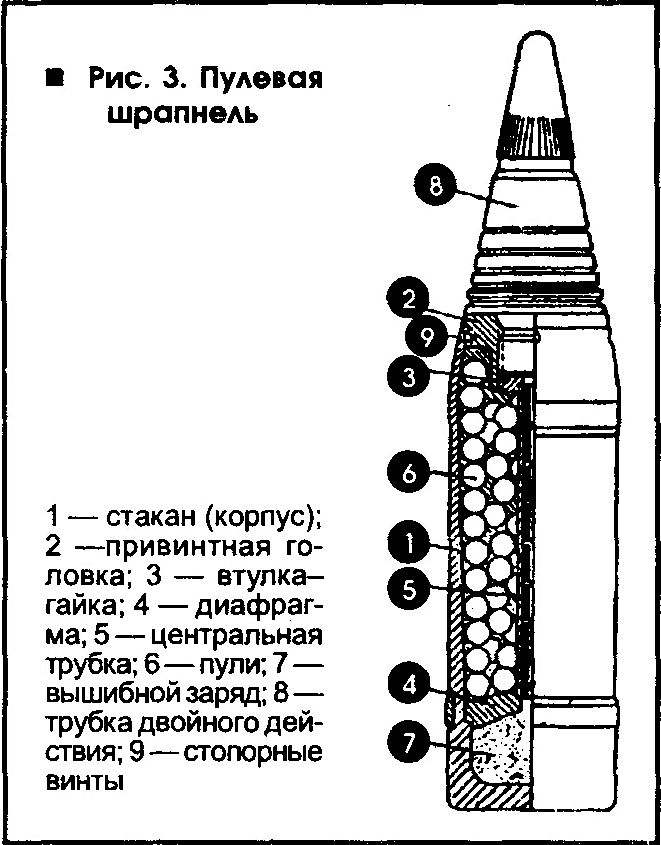

Пулевые шрапнели
Пулевые шрапнели предназначаются для поражения открытых живых целей. По своему устройству шрапнель является одним из наиболее сложных снарядов. Она состоит (рис. 118) из стального стакана 1 привинтной головки 2 с втулкой-гайкой 3 и стопорными винтами 9, диафрагмы 4, центральной трубки 5, упирающейся в выточки диафрагмы и втулки-гайки, и сферических пуль 6, помещенных в свободном пространстве стакана между головкой и диафрагмой. Нижние слои пуль засыпаны дымовым составом, а остальные залиты канифолью или серой. Дымовой состав усиливает облако дыма, образующееся при разрыве шрапнели, и благодаря этому облегчается пристрелка.
Заливка пуль производится с целью предохранения их от сплющивания при выстреле.
В стакане под диафрагмой помещается вышибной заряд 7 из дымного пороха. В очко головки ввинчивается трубка двойного действия 3, огонь которой передается вышибному заряду шрапнели через центральную трубку. Для усиления этого огня центральная трубка заполняется пороховыми столбиками с осевыми каналами или дымным порохом.
Шрапнельные пули готовятся из сплава свинца с сурьмой.
Перед заряжанием орудия шрапнелью трубка устанавливается на время действия с момента выстрела до момента разрыва. В результате этого через установленный промежуток времени после выстрела, когда снаряд еще находится на траектории, огонь от трубки передается вышибному заряду шрапнели.
Газы взорвавшегося вышибного заряда толкают диафрагму, а последняя давлением на центральную трубку отрывает головку от стакана и выталкивает пули вперед с некоторой добавочной скоростью. Пули, разлетаясь конусом, способны поражать цели, находящиеся в пределах убойного интервала. При разрыве шрапнели стакан, как правило, остается целым и обеспечивает необходимую добавочную скорость и направленность полета убойных элементов.
Скорость каждой пули после разрыва шрапнели складывается из скорости снаряда в момент разрыва и добавочной скорости от вышибного заряда.
Помимо дистанционной стрельбы, шрапнелью можно вести стрельбу с установкой трубки на картечь и на удар.
В первом случае 76-мм шрапнель разрывается в 8-10 м от дула орудия, а пули сохраняют убойную энергию на расстоянии 300-400 м от орудия. Такой способ стрельбы применяется исключительно для самообороны батареи против пехоты и конницы.
Стрельба шрапнелью на удар дает необходимый боевой эффект лишь при условии рикошетирования снаряда под небольшим углом к горизонту, т.е. при стрельбе на небольшие дальности (75-мм французская пушка позволяет вести стрельбу на удар на дальность до 1500 м).
Во всех остальных случаях ударная стрельба шрапнелью по живым целям совершенно недействительна. Поэтому ударный механизм в современных дистанционных трубках наземной артиллерии служит главным образом для обеспечения наблюдения при клевках и для пристрелки с установкой на удар.
Шрапнель с установкой трубки на удар может с успехом применяться для стрельбы прямой наводкой по легким и средним танкам из дивизионных и полковых пушек на дальность до 500 м. При этом шрапнель действует силой удара в броню.
Ядер было низкоэффективным, потому что ядро может поразить только одного человека, а убойная сила ядра является явно избыточной для выведения его из строя. На самом деле пехота, вооруженная пиками, воевала в плотных строях, наиболее эффективных для рукопашного боя. Мушкетёры также строились в несколько рядов для применения приёма «караколь ». При попадании в такой строй пушечное ядро поражало обычно нескольких человек, стоявших друг за другом. Однако развитие ручного огнестрельного оружия, увеличение его скорострельности, меткости и дальности стрельбы позволило отказаться от пик, вооружить всю пехоту ружьями со штыками и ввести линейные построения. Пехота, построенная не в колонну, а в линию, несла существенно меньшие потери от пушечных ядер.
Для поражения живой силы с помощью артиллерии стали применять картечь - металлические шарообразные пули , насыпанные в ствол орудия вместе с пороховым зарядом. Однако применение картечи было неудобным из-за способа заряжания.
Несколько улучшило ситуацию внедрение картечного снаряда . Такой снаряд представлял собой цилиндрическую коробку из картона или тонкого металла, в которую были сложены пули в нужном количестве. Перед выстрелом такой снаряд загружался в ствол орудия. В момент выстрела происходило разрушение корпуса снаряда, после чего пули вылетали из ствола и поражали противника. Такой снаряд был более удобен в применении, но картечь всё равно оставалась низкоэффективной: выпущенные таким образом пули быстро теряли убойную силу и уже на расстояниях порядка 400-500 метров были не способны поразить противника. В те времена, когда пехота была вооружена гладкоствольными ружьями, стреляющими на дальность до 300 метров, это не представляло существенной проблемы. Но когда пехота получила нарезные ружья, позволявшие расстреливать орудийную прислугу с расстояния свыше километра, стрельба картечью потеряла всякую эффективность.
Картечная граната Генри Шрэпнела
Новый вид снаряда для поражения живой силы изобрёл Генри Шрэпнел. Картечная граната конструкции Генри Шрэпнела представляла собой прочную полую сферу, внутри которой находились пули и заряд пороха. Отличительной особенностью гранаты являлось наличие в корпусе отверстия, в которое вставлялась запальная трубка, изготовленная из дерева и содержащая некоторое количество пороха. Эта трубка служила одновременно запалом и замедлителем. При выстреле ещё при нахождении снаряда в канале ствола воспламенялся порох в запальной трубке. При полёте снаряда происходило постепенное сгорание пороха в запальной трубке. Когда этот порох выгорал полностью, огонь переходил на пороховой заряд, находящийся в самой гранате, что приводило к взрыву снаряда. В результате взрыва корпус гранаты разрушался на осколки, которые вместе с пулями разлетались в стороны и поражали противника.
Важной особенностью конструкции было то, что длину запальной трубки можно было изменять непосредственно перед выстрелом. Таким образом можно было с определённой точностью добиться подрыва снаряда в желаемом месте и в желаемое время.
К моменту изобретения своей гранаты Генри Шрэпнел состоял на военной службе в звании капитана (из-за чего в источниках он часто упоминается как «капитан Шрэпнел») в течение 8 лет. В 1803 году гранаты конструкции Шрэпнела были приняты на вооружение британской армии. Они довольно быстро продемонстрировали свою эффективность против пехоты и кавалерии. За своё изобретение Генри Шрэпнел был достойно вознагражден: уже 1 ноября 1803 года он получил звание майора, затем 20 июля 1804 года он был произведён в звание подполковника, в 1814 году ему было назначено денежное содержание от британского правительства в размере 1200 фунтов в год, впоследствии он был произведён в генералы.
Диафрагменная шрапнель
В 1871 году русский артиллерист В. Н. Шкларевич разработал для только что появившихся нарезных орудий диафрагменную шрапнель с донной камерой и центральной трубкой. Снаряд Шкларевича представлял собой цилиндрический корпус, разделенный картонной перегородкой (диафрагмой) на 2 отсека. В донном отсеке находился заряд взрывчатого вещества. В другом отсеке находились шарообразные пули. По оси снаряда проходила трубка, заполненная медленно горящим пиротехническим составом. На передний конец ствола надевалась головка с капсюлем. В момент выстрела происходит взрыв капсюля и воспламенение состава в продольной трубке. Во время полета снаряда огонь по центральной трубке постепенно передается к донному пороховому заряду. Воспламенение этого заряда приводит к его взрыву. Этот взрыв толкает вперед по ходу снаряда диафрагму и находящиеся за ней пули, что приводит к отрыву головки и вылету пуль из снаряда.
Такое устройство снаряда позволило применять его в нарезной артиллерии конца XIX века. Кроме того, у него было важное достоинство: при подрыве снаряда пули разлетались не равномерно во все стороны (как у сферической гранаты Шрэпнела), а направленно вдоль оси полета снаряда с отклонением от неё в сторону. Это повысило боевую эффективность снаряда.
Вместе с тем, такая конструкция содержала в себе существенный недостаток: время горения заряда замедлителя было постоянным. То есть снаряд был рассчитан на стрельбу на заранее определённую дистанцию и был малоэффективен при стрельбе на другие дистанции. Этот недостаток был устранен в 1873 году, когда была разработана трубка дистанционного подрыва снаряда с поворотным кольцом. Отличие конструкции состояло в том, что путь огня от капсюля до взрывного заряда состоял из 3 частей, одним из которых была (как и в старой конструкции) центральная трубка, а два других представляли собой каналы с аналогичным пиротехническим составом, находящиеся в поворотных кольцах. За счёт поворота этих колец можно было отрегулировать общее количество пиротехнического состава, которое сгорит во время полета снаряда, и таким образом обеспечить подрыв снаряда на заданной дистанции стрельбы.
В разговорной речи артиллеристов использовались термины: снаряд установлен (поставлен) «на картечь», если дистанционная трубка установлена на минимальное время горения, и «на шрапнель», если подрыв снаряда должен произойти на значительном удалении от орудия.
Как правило, деления на кольцах дистанционной трубки совпадали с делениями на прицеле орудия. Поэтому командиру орудийного расчета для того, чтобы заставить снаряд разорваться в нужном месте, достаточно было скомандовать одинаковую установку трубки и прицела. Например: прицел 100; трубка 100.
Помимо упомянутых положений дистанционной трубки существовало ещё положение поворотных колец «на удар». В этом положении путь огня от капсюля до взрывного заряда прерывался вовсе. Подрыв основного взрывного заряда снаряда происходил в момент попадания снаряда в препятствие.
История боевого применения шрапнельных снарядов
Шрапнельные артиллерийские снаряды активно использовались с момента изобретения и до Первой мировой войны . Причем для полевой и горной артиллерии калибра 76 мм они составляли подавляющее большинство снарядов. Также шрапнельные снаряды использовались и в артиллерии более крупного калибра. К 1914 году были выявлены существенные недостатки шрапнельных снарядов, но снаряды продолжали использоваться.
Наиболее значительным по эффективности случаем применения шрапнельных снарядов считается бой, который произошёл 7 августа 1914 года между армиями Франции и Германии. Командир 6-й батареи 42 полка французской армии капитан Ломбаль во время боя обнаружил на удалении 5000 метров от своих позиций немецкие войска, выходящие из леса. Капитан приказал открыть огонь из 75-мм орудий шрапнельными снарядами по этому скоплению войск. 4 орудия сделали по 4 выстрела каждое. В результате этого обстрела 21-й прусский драгунский полк, который перестраивался в этот момент из походной колонны в боевой порядок, потерял убитыми около 700 человек и примерно столько же лошадей и перестал существовать как боевая единица.
Однако уже в среднем периоде войны, характеризуемом переходом к массовому применению артиллерии и позиционным боевым действиям и ухудшением квалификации офицерского артиллерийского состава стали выявляться крупные недостатки шрапнели:
- малое убойное действие низкоскоростных сферических пуль шрапнели;
- полное бессилие шрапнели при настильных траекториях против живой силы, находящейся в окопах и ходах сообщения , и при любых траекториях - против живой силы в блиндажах и капонирах ;
- малая эффективность стрельбы шрапнелью (большое количество высотных разрывов и так называемых «клевков») слабообученным офицерским персоналом, в большом количестве пришедшим из резерва;
- дороговизна и сложность шрапнели в массовом производстве.
Развитие идеи
Хотя шрапнельные снаряды как противопехотное оружие уже практически не применяются, идеи, на которых основывалась конструкция снаряда, продолжают использоваться:
- Используются боеприпасы со сходным принципом устройства, в которых вместо шарообразных пуль применяются стержневые, стреловидные или пулевидные поражающие элементы. В частности, США во время войны во Вьетнаме использовали гаубичные снаряды с поражающими элементами в виде небольших стальных оперенных стрел. Эти снаряды показали свою высокую эффективность при обороне орудийных позиций. Также существуют боеприпасы для зенитной артиллерии в виде контейнеров с готовыми поражающими элементами, некоторые виды которых могут раскрываться до контакта с целью при срабатывании взрывателя, образуя облако ГПЭ.
- На принципах шрапнельного снаряда построены боевые части некоторых зенитных ракет. Например, боевая часть ракет ЗРК С-75 снаряжена готовыми поражающими элементами в виде стальных шариков или, в некоторых модификациях, пирамидок. Вес одного такого элемента менее 4 г, общее число в БЧ - около 29 тыс.
