Какая коробка передач на аутлендер. Плюсы и минусы вариатора на Mitsubishi Outlander

Вариаторная коробка передач относится к классу бесступенчатых трансмиссий. Такими КПП машины стали комплектоваться относительно недавно. Вариатор Аутлендер — конструктивно сложный агрегат, который требует бережного использования и своевременного обслуживания. Об этом, а также о недостатках вариаторных трансмиссий мы расскажем ниже.

[ Скрыть ]

Устройство и принцип работы

Сначала разберем, как работает вариаторная коробка передач CVT в автомобиле Мицубиси 2008, 2010, 2011, 2012 и других годов выпуска. Принцип действия основан на плавном изменении крутящего момента силового агрегата в установленных производителем промежутках регулировки.

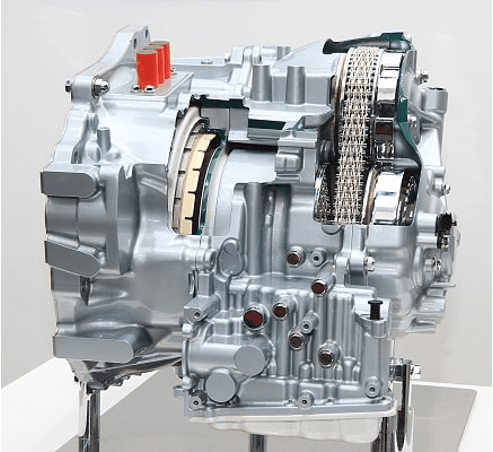

Вариаторная КПП Outlander в разобранном виде

Вариатор Аутлендер включает в себя следующие элементы:

сам вариатор;
механизм сцепления;
устройство для активации задней скорости;
управляющий модуль.

В новых и старых машинах Аутлендер работа вариаторной коробки передач контролируется системой управления, которая предназначена для выполнения функций:

управление сцеплением, определение момента для разделения КПП от силового агрегата;
контроль функционирования планетарного устройства;
изменение передаточного числа между валами трансмиссии;
обеспечение работы реверсивного устройства для активации задней передачи.

Принцип работы вариаторной системы в авто 2013, 2014, 2015, 2016 и других годов выпуска основан на одновременном изменении диаметров ведущего и ведомого шкивов. Размеры этих элементов меняются посредством воздействия специального привода. В момент, когда машина стоит на месте, ведущий вал имеет маленький диаметр, а ведомый — большой. В результате начала движения и увеличения оборотов силового агрегата размеры элементов меняются. В итоге диаметр ведущего вала возрастает, а ведомого — снижается.

На управляющий модуль системы трансмиссии подаются данные от различных контроллеров. Работа этого устройства связана с параметрами оборотов силового агрегата, величиной давления в шинах, функционированием антипробуксовочной системы ABS и т. д. Данные, поступающие на центральный процессор, фильтруются. Поэтому управляющий модуль автоматически настраивает работу агрегата на определенное передаточное число. Ключевой особенностью вариаторов Аутлендеров является то, что такие агрегаты не могут самостоятельно активировать заднюю передачу в машине. Для реализации этой функции в транспортных средствах используется планетарный редуктор. Его принцип работы похож на функционирование традиционной АКПП.

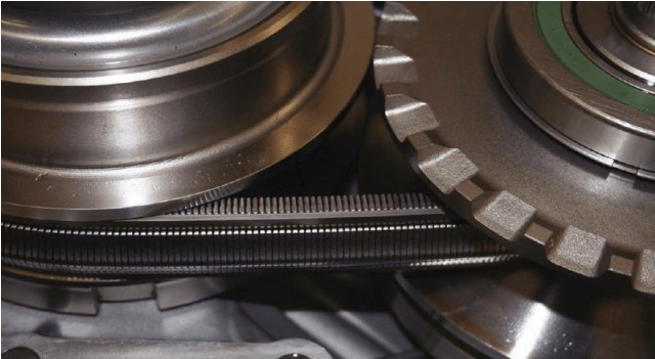

Цепь вариатора Аутлендера

Когда водитель машины с вариатором управляет транспортным средством, он проделывает такие же действия, как при работе с автоматом. Но в этом случае автолюбителю надо только выбрать определенный режим, все остальное за него сделает управляющая система. С помощью центрального процессора можно зафиксировать передаточное соотношение.

При разгоне транспортного средства коленчатый вал обычно работает на одних оборотах, из-за этого многие владельцы в своих отзывах ругают вариатор, поскольку не чувствуют разгона машины в результате плавного набора скорости.

Такая схема работы актуальна для всех моделей Аутлендер независимо от пробега и года выпуска.

Основные неисправности

Теперь разберем, какие проблемы и неисправности влияют на продолжительность эксплуатации вариаторов в Митсубиси Аутлендер:

Износ конусовых подшипников. При поломке подшипниковых устройств работа вариаторной трансмиссии сопровождается гулом и шумом. На практике детали могут выходить из строя уже через 50 тысяч километров пробега.
Обрыв вариаторной цепи. В трансмиссиях Аутлендеров используются металлические ремни, состоящие из стальных пластин, соединенных друг с другом посредством специальных лент. Ремешок контактирует с боковыми частями конусных шкивов. На последних располагаются специальные насечки, предназначенные для улучшения сцепления. Если эти элементы начинают изнашиваться, это приведет к выходу из строя агрегата. Специалисты рекомендуют время от времени производить проверку состояния цепей.
Необходимость отремонтировать трансмиссионный агрегат может возникнуть при поломке входных контроллеров. Речь идет о датчике температуры трансмиссионного масла, регуляторе вращения ведомого и ведущего валов, контроллерах давления в главной магистрали и т. д. Если устройства ломаются, это связано или с их износом, или механическим повреждением. Иногда причина заключается в попадании жидкости на контроллер.
Неполадки в работе электронной управляющей системы. При таких неполадках могут возникнуть сложности с включением разных режимов работы КПП. Часто при поломке электронного блока коробка передач работает с рывками и пинками, вибрирует.
Неполадки в работе исполнительных механизмов и девайсов. Речь идет об электромагнитных клапанах давления в главной магистрали, а также в ведомом шкиве, планетарном устройстве и т. д.

В ролике канала Скорая помощь вашему агрегату показан процесс ремонта трансмиссии Аутлендера.

Устранение проблем

Проверить наличие ошибок в работе коробки передач можно посредством компьютерной диагностики. Для ее выполнения можно обратиться в СТО или попробовать все сделать самостоятельно. Чтобы определить проблему, потребуется ноутбук с программой для диагностики, а также адаптер для подключения к диагностическому разъему. Подключившись к штекеру, запускается утилита для проверки, которая считает все коды неисправностей, оставшиеся в памяти управляющего модуля. По этим кодам можно расшифровать проблему.

Как решить неполадки в работе КПП:

Вышедшие из строя подшипниковые элементы подлежат замене. Их эксплуатация в изношенном состоянии приведет к разрушению. В результате продукты износа подшипников могут забить каналы смазочной системы вариаторного агрегата.
Чтобы не допустить серьезной проблемы, необходимо периодически выполнять проверку состояния цепи. Оборванный ремень подлежит замене.
Входные датчики выходят из строя они нечасто. Обычно неисправность в их работе связана с повреждением электропроводке, к которой подключен контроллер либо в повреждении или засорении разъема. Если работа того или иного датчика вызывает проблемы, необходимо демонтировать его и проверить качество подключения. Обычно после очистки контактов неисправность пропадает. Если и контакты, и проводка целая, то требуется замена датчика.
При появлении неполадок в работе управляющего модуля необходимо обратиться к специалистам. В домашних условиях решить проблему нерабочего состояния центрального процессора проблематично. Потребуется в первую очередь перепрошить устройство, обновиться до последней версии программного обеспечения. Если это не помогло, потребуется более детальная диагностика на предмет выявления ошибок. Если на блоке имеются механические повреждения или он подвергается воздействию влаги, то, возможно, причина поломки заключается в поломке платы. Перепаять схему сможет только квалифицированный мастер с соответствующим оборудованием. Вышедшую из строя и не подлежащую ремонту плату придется менять.
Если серьезных поломок не произошло, то устранить проблемы в работе КПП можно путем замены масла. Если регулярно происходит перегревание жидкости, при этом охлаждение системы недостаточное, смазку необходимо поменять. Хоть вариаторные коробки передач Аутлендеров считаются необслуживаемыми, они нуждаются в периодической замене масла.

Пользователь Александр Степанов в своем ролике рассказал о проблемах в работе вариаторных КПП Митсубиси Аутлендер.

Правила и сроки эксплуатации

Теперь разберем, сколько ходит в среднем и .

Трансмиссии Аутлендеров могут работать в нескольких режимах:

D. Этот режим предназначен для движения вперед. Положение считается основным. Трансмиссия автоматически изменяет передаточное число, основываясь на оборотах силового агрегата.
R. Режим заднего хода. Активация этого положения допускается после того, как транспортное средство полностью остановится.
N. Режим нейтральной передачи. Когда водитель включает это положение рычагом, происходит отключение трансмиссии. Его активация актуальна при длительной стоянке или остановке. Нейтральное положение можно использовать для запуска автомобильного двигателя.
Р. Паркинг. Когда водитель включает режим парковки, ведомый вал трансмиссионного агрегата блокируется специальным штифтом, что предотвращает произвольное движение машины. Активация режима паркинга допускается, если машина ставится на стоянку. Чтобы не допустить случайного включения паркинга, при установке рычага в соответствующее положение необходимо нажать на педаль тормоза.

Что касается ресурса эксплуатации, то по официальному регламенту вариатор служит столько же, сколько составляет весь срок работы машины. Это 300 тысяч километров пробега. По факту вариаторы редко отрабатывают такой ресурс. Отчасти это связано с качеством российских дорог, поскольку CVT чувствительны к регулярной эксплуатации авто по неровному покрытию. На срок службы трансмиссии влияют и ошибки, допускающиеся при использовании.

Если Митсубиси Аутлендер будет эксплуатироваться в условиях бездорожья, то ресурс использования вариаторной коробки снизится на 50%.

О симптомах неполадок в работе вариаторной КПП узнайте из ролика, снятого каналом forwarder top.

Автовладелец должен знать, что при низких отрицательных температурах трансмиссия нуждается в прогреве. При запуске двигателя утром зимой мотор прогревается на небольших оборотах. Педаль газа, пока ДВС не нагреется, нельзя нажимать до упора. Учтите, что двигатель прогревается быстрее, чем трансмиссия. Для оптимального нагрева коробки при заведенном моторе необходимо перевести селектор КПП в положение D и R при нажатой педали тормоза и задержаться в каждом режиме на несколько секунд. Резко трогаться на непрогретой трансмиссии нельзя.

Для повышения ресурса эксплуатации КПП надо придерживаться определенных правил:

регулярно проверяйте объем смазочной жидкости;
интервал замены масла в трансмиссии зависит от его состояния, обычно жидкость надо менять каждые 60-100 тысяч километров пробега в среднем;
меньше используйте машину для езды по бездорожью, избегайте пробуксовки;
обращайте внимание на панель приборов - если на ней появился индикатор аварийного режима трансмиссии, необходимо выполнить компьютерную диагностику и определить причину неполадок в работе КПП;
машину с вариатором нельзя использовать для буксировки других автомобилей, а также прицепов весом более 500 кг;
не допускайте перегрева трансмиссии, а если на приборке появился соответствующий индикатор, машину надо остановить и определить причину;
чтобы не допустить быстрого износа конструктивных элементов коробки передач, избегайте агрессивной езды, особенно когда КПП не прогрета;
при частом использовании кондиционера специалисты рекомендуют ставить дополнительный радиатор охлаждения жидкости.

Канал AnTiNooB Stream / Live в своем ролике рассказал о рекомендациях, которые позволят увеличить срок службы CVT.

Охлаждение вариатора при перегреве

По отзывам владельцев одной из проблем, проявляющихся в работе вариатора, является то, что коробка греется. Чтобы не допустить критического перегрева трансмиссии, не следует долго ездить на высокой скорости. Как вариант, можно дополнительно установить радиаторное устройство, которое будет эффективнее охлаждать агрегат.

Выбор и замена масла

В трансмиссиях Митсубиси Аутлендер допускается использование только оригинального масла. Производитель специально разработал продукт DIA QUEEN CVTF-J1 для вариаторных КПП этих авто.

Смена расходного материала в коробках Аутлендер выполняется так:

Заведите мотор машины и прогрейте его до 70 градусов. Чем горячее смазочное вещество в коробке, тем больше его выйдет из системы. Вязкость теплого масла меньше, чем холодного.
Загоните машину в гараж с ямой.
Под днищем транспортного средства надо снять защиту картера, предварительно открутив два винта спереди. Остальные болты выкручивать не надо, их достаточно ослабить. Сама защита отодвигается вперед и демонтируется.
Под пробку сливного отверстия подставьте емкость, после чего открутите ее. Из трансмиссионной системы начнет выходить старая смазка. Оцените ее состояние. Если в масле есть следы отложений или продуктов износа, то потребуется более детальная диагностика и промывка системы. Наличие металлической стружки может говорить об изнашивании подшипниковых элементов и других деталей. Если подшипники выходят из строя, их надо менять.
Закрутите пробку сливного отверстия.
Из отверстия для контроля уровня извлеките щуп и залейте в него свежее масло. Заливается аналогичный объем, который был слит.
Заведите двигатель машины и прогрейте его. По очереди включите все режимы селектора трансмиссии. В каждом положении рычаг должен находиться не менее половины минуты. Процесс повторяется несколько раз. Это позволит свежему маслу пройти по всем каналам системы и смешаться с той частью жидкости, которая не вышла из КПП. За один раз слить все масло из трансмиссии невозможно.
Остановите мотор и слейте из КПП масло. Так, вы сможете частично промыть систему.
Демонтируйте болты, фиксирующие поддон. При снятии будьте осторожны, из него выйдет часть масла. Оцените состояние поддона. При наличии продуктов износа в виде стружки или отложений его необходимо промыть. Для очистки используется специальное средство или ацетон.
Выполните снятие фильтра очистки трансмиссионной жидкости. Тщательно промойте его и высушите.
По периметру поддона имеется прокладка. После снятия она будет поврежденной, поэтому ее надо поменять. От остатков уплотнителя избавьтесь при помощи канцелярского ножика. Установите новую прокладку, зафиксировав ее на слой герметика.
Поставьте на место фильтрующее устройство. Если вы снимали магниты с поддона, то установите их обратно. Сам поддон также поставьте на место.
Закрутите пробку сливного отверстия и залейте в коробку передач свежее масло. В агрегат заливается тот объем смазки, который был слит.
После этого запускается двигатель, повторяется манипуляция по включению каждого режима на полминуты. Проверяется уровень смазочного вещества в коробке передач через щуп. На прогретом агрегате объем жидкости в коробке должен соответствовать отметке HOT.

Водителю не надо тратить время на то, чтобы переключиться из одного режима движения в другой. Это упрощает управление машиной.

Мягка и плавная езда. Благодаря отсутствию ступеней при увеличении скорости вариатор разгоняется мягко.

Экономия горючего по сравнению с классическими автоматами.

Минусы вариаторных трансмиссий:

Сложность эксплуатации. Чтобы не допустить поломки агрегата, водителю необходимо учитывать требования для использования автомобиля. Несмотря на то что модель Аутлендер относится к внедорожникам, ее постоянная эксплуатация по бездорожью не допускается.
Вариаторные коробки передач плохо перестраиваются в городском режиме работы.
Сложность ремонта. Конструктивно вариатор — сложный агрегат. В нашей стране не так много специалистов, которые могут выполнить квалифицированный ремонт коробки передач. Найти оригинальные запчасти иногда проблематично.
Если обратиться за помощью к специалистам, то стоимость смены смазки будет высокой. А самому выполнить эту задачу не так просто.
Дороговизна ремонта в целом. Запчасти на вариаторные трансмиссии стоят дорого.

vinter_cool пт, 2011-06-24 15:33

Коробки передач в деле: «Механика» или «автомат»? «Робот» или «вариатор»? Проблема выбора так или иначе встает перед каждым автомобилистом, выбирающим новую или подержанную иномарку.

Итак, виды коробок передач:

Классическая "механика"
Роботизированная механическая коробка
Автоматическая коробка передач
Коробка передач автомат вариатор

Рассмотрим особенности, типичные поломки и стоимость ремонта КПП на примере двух марок — Hyundai и Mitsubishi. Поможет нам в этом эксперт — Сергей Дмитриев, начальник слесарного цеха сервисного центра Hyundai компании BLOCK.

Классическая механическая коробка передач

По эксплуатационным качествам в лидерах находится классическая механическая коробка: именно с такой КПП можно достичь максимальной экономии топлива при соответствующем стиле вождения. Техническое обслуживание «механики» сводится к плановой замене масла небольшого объёма (обычно около 2,5 — 3 литров, стоимость около 500 рублей за литр), а ресурс при правильной эксплуатации выходит далеко за пределы гарантийного пробега в 100 тысяч км.

Из типичных неисправностей механической коробки на автомобилях марки Hyundai можно отметить шум подшипников первичного вала, износ осей сателлитов дифференциала, а также износ направляющей выжимного подшипника на "младших" моделях — Gets, Accent, Elantra, Matrix. Данные поломки как правило вызваны грубой эксплуатацией агрегата и могут проявляться при пробеге около 50-60 тысяч км. Стоимость ремонта при этом составляет около 45 – 60 тысяч рублей, что опять же зависит от общего состояния КПП. Механические коробки передач "старших" моделей Hyundai — Sonata, Grandeur, Tucson, Santa Fe, Н-1 и др. — намного более надёжны, каких либо массовых неисправностей у них отмечено не было, притом что пробег многих экземпляров автомобилей перевалил далеко за 250 тысяч км.

Механические коробки автомобилей Mitsubishi также очень надёжны, МКПП некоторых моделей наша компания ни разу не разбирала для ремонта. Исключение составляет разве что КПП автомобиля LancerХ: на этой модели часто отмечается гул подшипников при сравнительно небольшом пробеге в 40-50 тысяч км.

Как подчеркивает специалист сервисного центра BLOCK, в отличие от автоматической коробки, "в придачу" к «механике» мы получаем узел сцепления, имеющий определённый ресурс и соответственно, требующий ремонта, когда ресурс исчерпывается. Стоимость ремонта узла сцепления МКПП в отдельных случаях может быть сопоставима со стоимостью ремонта МКПП.

Коробка передач "робот" (роботизированная коробка)

Следующей в списке логично было бы поставить роботизированную коробку переключения передач. По сути, «робот» — это обычная механическая коробка, управляемая компьютером с помощью специальных электроприводов — так называемых актуаторов. В активе данной коробки все преимущества «механики» плюс функция автоматической смены передач и отсутствие педали сцепления. Среди недостатков — некоторая "задумчивость" при переключении (проблема частично решена за счет изменения программы управления), быстрый износ диска сцепления (иногда требуется замена при пробеге в 20-30 тысяч км), а также низкая надёжность актуаторов и датчиков при их довольно высокой стоимости (актуатор привода сцепления стоит около 25 тысяч рублей, актуатор выбора передач — около 35 тысяч рублей, датчик положения вилок КПП – около 7 тысяч рублей). На практике недостатки перевешивают достоинства "робота", и именно поэтому КПП данного типа не получают массового распространения и устанавливаются как правило лишь на самых младших моделях гаммы. В частности, у Mitsubishi "робот" есть только на модели Colt, а Hyundai вообще не комплектует свои автомобили такими КПП.

Коробка передач «Автомат»

Автоматическая коробка переключения передач классической конструкции – это агрегат, более затратный в эксплуатации в связи с немного большим количеством заменяемого масла (обычно около 4,5 — 5 литров при частичной и 6,5-8 литров при полной замене, стоимость около 350 рублей за литр) и более высоким расходом топлива (около 0,5-1,5 литра) из-за наличия гидротрансформатора и связанных с ним гидравлических потерь. Из характерных неисправностей АКПП младших моделей Hyundai — Getz, Accent, Elantra, Matrix, так же как и в случае с «механикой», можно отметить износ подшипников, осей сателлитов дифференциала, проявляющийся при пробеге в 60-80 тысяч км, а также износ опорной втулки переднего пакета фрикционов, приводящий к повреждению масляного насоса, что в свою очередь вызывает падение давления масла, пробуксовку фрикционов, их разрушение и в итоге требует полной переборки АКПП (90-150 тысяч рублей). Данная неисправность характерна для «автоматов», выпущенных до 2005 года, при пробеге в 60-80 тысяч км. На коробках, выпущенных после 2005 года, вместо втулки применён подшипник, и такой проблемы уже не наблюдается.

«Автоматы» старших моделей Hyundai, как и механические коробки, более надёжны, чем у младших. Из типичных неисправностей можно отметить разрушение пакета фрикционов третьей-четвертой передачи на автомобилях Tucsonс бензиновыми двигателями объёмом 2,0 и 2,7 литра, что также приводит к необходимости переборки АКПП. На автомобилях Elantra New отмечены случаи выхода из строя гидравлического блока управления коробки (цена ремонта — 40 тысяч рублей). Также выходят из строя датчики, измеряющие скорости вращения валов АКПП, что в принципе не является дорогостоящим ремонтом (5-7 тысяч рублей).

«Автоматы» Mitsubishi очень надёжны. Исключение составляют коробки моделей Pajero 3 и 4, у которых отмечаются случаи разрушения планетарного механизма, приводящие к повреждению множества дорогостоящих деталей и влекущие замену агрегата в сборе (ремонт 150+ т. р.).

Коробка передач вариатор

Вариатор — наиболее дорогой в эксплуатации агрегат (количество масла составляет от 3,5 — 4 литров при частичной замене и около 8 литров при полной, при этом стоимость одного литра составляет 1000 рублей). Вариатор сконструирован таким образом, что при движении автомобиля двигатель большую часть времени работает в зоне отдачи оптимального крутящего момента. Теоретически это положительно влияет на расход топлива и снижает выбросы вредных веществ, однако не реализуется в полной степени из-за обязательного наличия гидротрансформатора (хотя и меньшего по сравнению с гидротрансформатором «автомата») и связанных с ним гидравлических потерь. К тому же основной узел вариатора — ремень и связанные с ним шкивы имеют небольшой ресурс и при активной эксплуатации иногда начинают пробуксовывать при пробеге в 80-100 тысяч км. В качестве запасных частей поставляются лишь немногие детали вариатора, ремень и шкивы к ним не относятся, соответственно, при неисправности этих деталей меняется вариатор в сборе. Также в случае с вариатором отмечаются случаи выхода из строя гидравлических блоков управления (ремонт стоит около 80 тысяч рублей).

Популярный среднеразмерный кроссовер Mitsubishi Outlander в 2007 году получил . Если точнее, вариаторной трансмиссией в то время впервые оснастили версию Outlander XL. Следует отметить, что с момент появления вариатора CVT на Аутлендере среди автолюбителей немедленно возникло большое количество споров, которые продолжаются вплоть до сегодняшнего дня даже с учетом выхода новых моделей Outlander.

Основной причиной разногласий является спорная надежность коробок CVT, их ремонтопригодность и общая целесообразность установки на кроссовер вместо проверенной временем гидромеханической АКПП. Далее мы рассмотрим, какие особенности имеет трансмиссия Аутлендер вариатор, а также какие преимущества и недостатки имеет коробка на разных поколениях Outlander CVT.

Читайте в этой статье

Аутлендер: коробка автомат или вариатор

Итак, если на ранних версиях Аутлендера устанавливалась «классическая» АКПП, в дальнейшем производитель Мицубиси начал активно устанавливать на свои модели вариатор вместо . Обратите внимание, коробка японская, индекс JF011E, производитель . Указанная трансмиссия считается достаточно надежной среди других CVT, встречается как на Митсубиши, так и на Renault, Nissan, Suzuki, Jeep и других моделях.

Сам по себе вариатор является . Вместо привычных «ступеней» или передач, такая коробка бесступенчатая. В двух словах, между двух валов со шкивами на концах натянут ремень (цепь) вариатора. Валы изменяют свой диаметр, тем самым изменяется передаточное отношение. Фактически, изменяется плавно и постепенно, обороты двигателя всегда находятся в оптимальном диапазоне, коробка более производительная и экономичная.

Также нужно отметить высокий комфорт, так как физического переключения передач нет, что позволяет исключить рывки, толчки, провалы и задержки. Автомобиль с вариатором плавно разгоняется с места, при этом расходует меньше топлива, чем аналоги с АКПП.

Однако есть и недостатки. Прежде всего, владельцы часто отмечают, что разгон по ощущениям менее интенсивный, вариатор может шуметь при ускорении. Также отдельно стоит вопрос обслуживания, ремонта CVT и его надежности, так как в официальных сервисах такую коробку зачастую не ремонтируют, а меняют на новый агрегат. При этом стоимость агрегата достаточно высокая, а выйти из строя он может уже к 150 тыс. км и даже раньше, если не соблюдать . Давайте разбираться.

Что касается разгона, на самом деле вариатор позволяет уверенно разогнать автомобиль (даже быстрее, чем многие АКПП). Дело в том, что ощущения от разгона отличаются по сравнению с автоматами по причине того, что разгон на вариаторе напрямую зависит от силы нажатия на педаль газа.

С учетом того, что ступеней нет, коробка физически не переключается с передачи на передачу и разгон получается ровным. Обороты мотора, в свою очередь, также не «скачут», а просто растут с набором скорости. Получается, если на АКПП ускорение и обороты растут на включенной передаче, затем происходит переключение на ступень вверх и снова продолжается рост оборотов и набор скорости, на вариаторе ускорение происходит предельно плавно.

При этом теряется ощущение динамики, может показаться, что разгон вялый, хотя на деле показатели разгона 0-100 на машине с CVT могут быть заметно лучше, чем у аналогов с классическими автоматами. То же самое можно сказать и о шуме. Дело в том, что автомобиль с вариатором набирает скорость, а обороты двигателя постоянные. Звук получается монотонным и издается не коробкой, а двигателем. Если к этому добавить слабую шумоизоляцию первых версий Outlander, это вызывает определенный дискомфорт.

В дальнейшем производитель учел пожелания потребителей, в результате чего в 2012 году вышло третье поколение Mitsubishi Outlander с улучшенной шумоизоляцией и заметно измененным алгоритмом работы трансмиссии. Обороты двигателя теперь начали расти параллельно увеличению скорости, передаточное отношение стало меняться быстрее. Нововведения позволили улучшить динамику разгона, а также повлияли на ощущения при разгоне.

Далее, через 2 года Outlander снова доработали, улучшив отзывчивость на нажатие педали газа. Также CVT получил , что позволило избежать перегрева вариатора при длительной езде с высокой скоростью. Также гарантийные модели без радиатора получили его бесплатно в рамках программы обслуживания Mitsubishi.

Затем, в 2015 г. третье поколение Outlander прошло через рестайлинг. Коробка JF011E была заменена на восьмое поколение вариатора Jatco CVT 8. Данный тип агрегата стал более совершенным, экономичным и выносливым, а также получил доработанную систему смазки, что снизило потери в трансмиссии на 25%. Более того, появились условные «ступени», реализованные программно. Результат — по ощущениям вариатор получил возможность не отличаться от гидромеханические АКПП.

В конечном итоге, Mitsubishi Outlander с коробкой Jatco CVT 8 отличается быстрой реакцией на нажатие педали газа, причем без задержек и провалов при активном разгоне, качественная шумоизоляция повысила акустический комфорт. Также вариаторы нового поколения стали более надежными. Ремень вариатора, на который приходится максимум нагрузок, состоит из тонких стальных пластин, которые собраны в одно целое на металлической многослойной ленте.

Решение позволило избавиться от сильного износа, растягивания или преждевременного обрыва ремня вариатора. Другими словами, производитель повысил надежность и увеличил срок службы агрегата. Такой подход позволил устанавливать на машину с достаточно мощным ДВС коробку CVT, а также (на небольшом бездорожье, в снегу, на льду и т.д.).

Что касается ремонта, вариатор многие считают неремонтопригодным. Отметим, что это утверждение было вполне справедливым лет 10 назад. Однако сегодня ситуация изменилась. Если отбросить дилерские СТО, где практикуется только узловая замена на новый агрегат в сборе и нет услуги ремонта вариатора, неофициальные станции по ремонту АКПП давно специализируются на ремонте вариаторов, роботов и т.д.

Другими словами, если нужно ремонтировать вариатор, вполне можно приобрести запчасти и заменить отельные изношенные детали, элементы и датчики, а не весь дорогостоящий узел целиком. Если раньше запчасти для вариаторов найти было сложно и стоили они очень дорого, сегодня в свободной продаже имеются подшипники, конусы, и т.д. При этом цена ремонта вариатора CVT практически такая же, как и в случае с АКПП.

Подведем итоги

Как видно, тесное сотрудничество Mitsubishi и одного из крупнейших мировых производителей Jatco позволило установить на Аутлендер сначала достаточно надежную коробку JF011E, а позже и Jatco CVT 8.

В результате вариаторная коробка вполне может пройти 200 тыс. км. и больше. Главное, соблюдать правила эксплуатации, своевременно проводить замену масла в вариаторе, а также следить за тем, в каком состоянии находится ремень CVT. Напоследок отметим, что .

Чем больше, тем лучше

В технических характеристиках любого автомобиля указывается количество ступеней в коробке передач. На «Жигулях» и «Ладах» их было четыре или пять. Современные коробки передач насчитывают 6 ступеней и больше. Например, девять. Кстати, запомните, учитываются только передачи «вперед». Задняя передача или режим Parking на «автоматах» идут довеском.

Зачем так много? В двух словах — чем больше ступеней в коробке, тем оптимальнее режим работы двигателя. Машина быстрее разгоняется и потребляет меньше топлива. Так может сделать передач побольше? Двенадцать или пятнадцать? Нет, больше девяти пока никому не удалось, коробка передач становится слишком дорогой и сложной.

А вот коробки с бесконечным числом передач существуют. Они называются бесступенчатые вариаторы и это один из главных трендов в современном автомобилестроении. Вариатор пробивал себе дорогу не без труда, и до сих пор отношение к нему неоднозначно.

Так может сделать передач побольше? Двенадцать или пятнадцать?

Кстати, как и формулировка. Вариатор обычно называют бесступенчатым, потому что в нем нет «ступеней», то есть «передач» в привычном понимании. Но можно и сказать, что у вариатора бесконечное число ступеней. То есть для любой ситуации и любых условий вариатор выбирает нужные параметры, и выбор их почти бесконечен.

Но сравнительно недавно, 10−15 лет назад, о существовании коробок-вариаторов вообще знали только самые продвинутые. Да и те воспринимали их экзотикой. Скорее атрибутом игрушки-скутера, нежели серьезного транспортного средства. Однако сегодня коробка вариатор становится хорошей и полноценной альтернативой традиционному «автомату».

В первую очередь вариатор удобен автопроизводителям. Такая коробка обеспечивает низкий расход топлива и вдобавок недорога в производстве.

Но среди покупателей по-прежнему бытует некая настороженность насчет надежности и ремонтопригодности вариатора. Не все гладко и с потребительскими свойствами. Так что актуальный вопрос «автомат» или вариатор?" не имеет однозначного ответа. Придется углубиться в тему.

До нашей эры

Переключатель скоростей на современных машинах основан на принципах, разработанных Да Винчи

Вариатор появился задолго до изобретения автомобиля, да и двигателя внутреннего сгорания. Авторство идеи приписывается великому Леонардо да Винчи, который жил в пятнадцатом веке нашей эры. Первые патенты на такие конструкции были выданы в конце девятнадцатого века.

Простейшие бесступенчатые трансмиссии использовались на мельницах. Потом пришел черед станков, швейных машин и прочего оборудования. Автомобили получили вариаторы в последнюю очередь. Препятствиями были размеры существовавших в то время конструкций и неспособность передавать мало-мальски приличный крутящий момент.

Что такое вариатор?

За 500 лет существования устройство вариатора менялось. Сегодня в автомобилях используются вариаторы, которые называются клиноременными.

Из названия понятно, что принцип работы вариатора на автомобиле аналогичен любому ременному приводу. Представьте, что ремень туго натянут между двумя осями. Вращается одна — ремень крутит и вторую за счет силы трения. Так приводятся работают старые швейные машинки. Из примеров современнее — приводные ремни в двигателе. Вы увидите их, если поднимете капот автомобиля.

Как работает вариатор?

Ремень вариатора, конечно, помощнее. И натянут между шкивами, которые сделаны составными. Их половинки-конусы могут сдвигаться или раздвигаться. Так обеспечивается различный диаметр так называемого ручья. Когда конусы ведущего шкива максимально раздвинуты, ремень «проваливается» внутрь. Когда конусы сжимаются, ремень огибает их по наибольшему диаметру.

Соотношение диаметров ведущего и ведомого шкива определяет передаточное соотношение вариатора. Принцип действия вариатора чем-то похож на смену передач велосипеда.

Голландский след

Вторым после да Винчи отцом вариатора считается инженер и предприниматель из Голландии Хуберт ван Доорн. Основатель автомобильной фирмы DAF, главной продукцией которой всегда были грузовики, серьезно увлекся этой темой. И в 1958 году в Амстердаме под маркой его фирмы дебютировал первый серийный легковой автомобиль с бесступенчатой коробкой.

Крохотная машинка с 600-кубовым мотором мощностью 22 л. с. была довольно примитивной. Как и коробка передач, названная Variomatic. Но определенный успех был: удалось выпустить и продать более 30 тысяч экземпляров.

Серьезного развития коробка не получила, на более мощных и тяжелых автомобилях ее ресурс катастрофически падал. Она c трудом выдерживала 100 Нм — это крутящий момент современного Daewoo Matiz.

Ремень решает все

Принцип действия вариатора чем-то похож на смену передач велосипеда

За десятилетия вариатор стал совершеннее. В основном это касается ремня. Когда-то он был резиновым. А сейчас сам термин «ремень» можно ставить под сомнение. Это скорее набор из стальных пластин особого профиля и пакетов металлических же полос. Вся конструкция подобна своеобразной гусенице. И работает не только за счет растяжения, как ремень, но и имеет толкающий эффект.

Его можно проиллюстрировать на примере длинной двуручной пилы. Один человек работать ею не может, так как из-за отсутствия толкающего эффекта она «складывается». С ремнем вариатора этого не происходит.

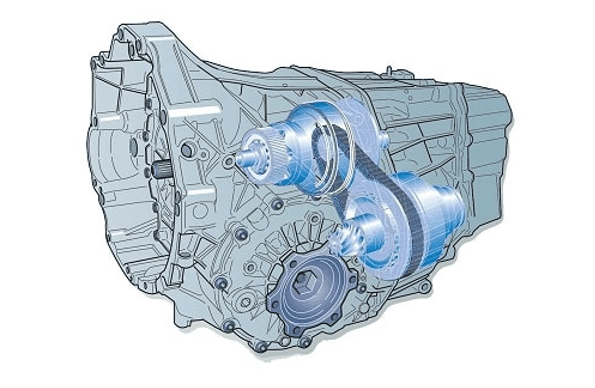

Как устроен вариатор?

В основе большинства коробок, которые стали активно использоваться в японских и американских автомобилях на рубеже веков, лежит та же конструкция ван Доорна. Пара составных шкивов, натянутый между ними ремень и гидроприводы, которые сводят и разводят шкивы. И, конечно, электроника, которая всем этим управляет.

Что любопытно, отличие автомата от вариатора не так велико, как кажется. В состав вариатора часто входит так называемый гидротрансформатор. То есть узел, который является частью привычной автоматической коробки!

Сплошные плюсы

Вариатор ставятся на машины уже больше 15 лет. Так что водители смогли распробовать преимущества таких коробок. Плюсы можно разделить на две группы. Общие с любой коробкой-"автоматом", и специфические.

Что общего у вариатора и «автомата»?

нет необходимости переключать передачи вручную;
невысокие требования к квалификации водителя;
щадящее отношение к двигателю. Коробка всегда держит оптимальные обороты, не позволяя заглушить двигатель или развить слишком высокие обороты.

Чем отличается вариатор от «автомата»?

более быстрый разгон при прочих равных условиях;
плавность и стабильность благодаря отсутствию переключений;
в общем случае вариатор обеспечивает меньший расход топлива.

Кстати, доказательством перспективности вариатора может служить факт использования таких коробок в автогонках. В середине 90-х годов проводились успешные эксперименты по внедрению вариаторов в «Формуле-1». Болиды с бесступенчатой трансмиссией «привозили» своим собратьям с обычными коробками по несколько секунд с круга. Но очередное изменение правил, запрет любой управляющей электроники, поставило крест на планах.

Все современные вариаторы имеют электронное управление — от этого никуда не деться.

Слабое звено

У вариаторов есть и минусы. Они выявились, когда в Россию хлынул поток подержанных машин с экзотической трансмиссией.

Какой русский не любит быстрой езды! А вариатор для этого не предназначен.

Вариаторы перегревались, горели электронные системы управления, возникали задиры на шкивах и, как очень неприятное следствие, рвались чудесные ремни. При этом коробки фактически не ремонтировались. Что и сформировало отношение публики к вариатору как к узлу очень капризному, ненадежному и «сырому». Этакое слабое звено в составе хорошего автомобиля.

Причина, как это часто бывает, была не столько в конструктиве.

Любой вариатор требует культуры эксплуатации и обслуживания. Которая у нас, чего греха таить, хромает. Например, коробки японских машин изначально рассчитаны на местные условия эксплуатации. И местных же водителей, дисциплинированных, неторопливых и читающих инструкции.

А в инструкции написано, что коробка вариатор не любит:

резких стартов (особенно «холодных»),
езды с пробуксовками,
долгого движения на максимальной скорости и т. п.

Для нашего человека запрыгнуть на бордюр, от души побуксовать в грязи, «притопить» на светофоре — святое дело. А в «мануалы» заглядывать никто не любит, отсюда и большинство проблем.

Далеко не всегда вариатор попадал к новому владельцу в идеальном состоянии. Такие коробки очень чувствительны к качеству специального масла, в котором работает ремень. Оно среди прочего дороже моторного или обычной «трансмиссионки». Нерадивые владельцы не соблюдали сроки замены. А особо экономные пытались «обмануть» вариатор, залив что-нибудь подешевле. Затем и те и другие с негодованием пеняли на несовершенство конструкции, отказавшейся работать.

Но нет дыма без огня, у вариатора действительно есть ряд объективных недостатков:

ограничения по нагрузке и величине передаваемого крутящего момента;
низкая ремонтопригодность;
высокая стоимость специального масла.

Последнее в какой-то степени компенсируется длительным интервалом замены. Раз в 70−80 тысяч километров, даже в обычном «автомате» его нужно менять чаще.

А те из владельцев, кто соблюдает все правила и рекомендации производителей, как правило, очень довольны своими автомобилями. И никакого страха перед вариатором не испытывают.

Так что лучше, автомат или вариатор?

Среди автопроизводителей пока нет единодушия в отношении бесступенчатых вариаторов. Главными апологетами вариаторов являются японские бренды. «Субару», «Ниссан», «Хонда», — всех их снабжает коробками японская же Fuji. Кстати, исторически унаследовавшая технологии ван Доорна.

А, к примеру, «Мазда» со своей идеологией SkyActiv прекрасно обходится классическим гидромеханическим «автоматом», достигая впечатляющей эффективности. Но вариатор постепенно отвоевывает позиции. Это показывает пример «Тойоты», одного из самых консервативных в техническом плане брендов.

Очень долго ждала, пока вариатор «повзрослеет», дабы не нанести ущерба репутации марки. Дождалась! Сегодня четыре модели из российской гаммы можно купить с такими коробками, это , Auris и Verso.

Для чего это сделано, наглядно иллюстрирует сравнение характеристик «рафика» прошлого поколения с четырехступенчатым «автоматом» и нового — с вариатором:

разгон до 100 км/ч стал быстрее на секунду, что очень немало.
экономия топлива в городском режиме движения достигла двух литров на ту же «сотню».

Для водителя, по большому счету, ничего не изменилось.

сохранен спортивный режим, в котором обеспечиваются повышенные обороты двигателя,
присутствует ручной, в котором имитируется переключение семи ступеней,
и даже «кикдаун», характерный для , тоже есть.

У вариатора та же периодичность технического обслуживания, его стоимость, и гарантийные обязательства производителя те же. С другой стороны, «Тойота» не использует вариаторы на тяжелых и мощных автомобилях (Venza, Highlander) и на серьезных внедорожниках (Land Cruiser 200, Prado).

В отличие от «Тойоты», Nissan использует вариаторы давно. И даже на таких солидных моделях, как Murano и новый Pathfinder.

Nissan Teana с вариатором… Почему бы нет, по крайней мере никому не приходит в голову совершать на нем внедорожные подвиги.

«Ниссан» вообще стал первым производителем, «спарившим» клиноременную коробку со столь мощным двигателем, как 3,5-литровая бензиновая «шестерка» мощностью 265 л. с. Это и подмочило репутацию как самого вариатора, так и японского бренда. На Murano первого поколения, привезенных из США, перегрев трансмиссии вследствие агрессивной езды стал обычным явлением. В ходе обновления и адаптации для нашего рынка проблема с охлаждением была решена, что не освобождает владельцев от соблюдения рекомендаций производителя.

Такая же коробка ставится на Nissan Teana, где проблем с ней меньше. По крайней мере никому не приходит в голову совершать на нем внедорожные подвиги.

А вот кроссовер Nissan X-Trail прямо-таки провоцирует к этому самим своим имиджем, и напрасно. У него общий вариатор с младшими моделями Qashqai и Juke. Кстати, наиболее тяговитые дизельные двигатели агрегатируются с обычным «автоматом», и они меньше теряют в цене при перепродаже.

Mitsubishi

Некоторые модели Mitsubishi (Outlander, ASX, Lancer) комплектуются теми же вариаторами, что идут на «Ниссаны». И у «Аутлендера» также случается перегрев транссмиссии. Недаром самый мощный двигатель V6 (хотя и не столь мощный, как у Nissan Murano) работает в паре с традиционной гидромеханической коробкой.

А как отличить вариатор от автомата? Из салона автомобиля — практически никак. Форма рычага коробки может быть любой, педали тоже всегда две. Если автомобиль стоит на месте, придется смотреть на паспортные данные. Если автомобиль в движении, все становится проще. Если при разгоне двигатель «повис» на одной ноте, а скорость увеличивается, вы едете на вариаторе.

В настоящее время модели с вариатором в России официально не продаются. У «Хонды» это исключительно машины класса «мини», такие как Fit/Jazz. В сравнительных тестах вариатор действительно оказывался экономичнее как классических «автоматов», так и роботизированных коробок на моделях-аналогах.

Ранее бесступенчатой коробкой комплектовался маленький кроссовер Honda HR-V, и одноименная модель нового поколения продолжит традицию.

Audi, Subaru

Две марки разной «национальности» роднит оригинальная конструкция вариатора. Вместо ремня (хоть он и не совсем ремень) используется сложная многозвенная цепь. Главное отличие заключается в том, что она обладает только тянущим эффектом, но способна передавать большой крутящий момент, вплоть до 350 Нм.

У «Ауди» такая трансмиссия носит название Multitronic. Из всей российской гаммы моделей ею комплектуются модели А4 и А5 с передним приводом и двигателями мощностью до 225 л. с.

«Субару» назвала свой вариант Lineartronic. Он сочетается с полным приводом и двигателями мощностью до 268 л. с. Впрочем, проблемы и риски здесь практически те же самые, что и у вариаторов с клиновым ремнем.

Ограничения вариатора

Наконец, мы сможем сформулировать основные ограничения, которые стоит соблюдать на автомобиле с вариатором.

Что вариатор не позволяет:

трогаться с сильной пробуксовкой;
перекручивать двигатель;
пользоваться некоторыми приемами экстремального вождения.

Что вариатор не любит:

резкие и «холодные» старты;
долгое движение «внатяг» и на предельной скорости;
«чужие» рабочие жидкости.

Как можно видеть, в списках нет ничего необычного. Держите их в уме — и автомобиль с вариатором не доставит проблем.

А может «механика»?

А может старая добрая механика?

Кстати, а что до самой традиционной коробки передач — механической? показывает, что у нее остается единственный плюс, дешевизна покупки и ремонта. Хорошо, два: кто-то посетует на то, что механика дает лучшее «ощущение автомобиля».

На стороне вариатора экономия топлива и удобство.

Так что если перед вами все еще стоит выбор вариатора или механики, выбирайте первый пункт. Пусть и придется немного переплатить.

Вариаторная короба передач на автомобилях Митсубиси Аутлендер пользуется не меньшей популярностью, чем другие типы КПП. Ведь по мнению японских инженеров, такая трансмиссия является не только весьма удобной, но еще и достаточно надежной. Однако мнения автолюбителей по этому поводу существенно расходятся. Поэтому, дабы узнать, что на самом деле из себя представляет вариатор на Митсубиси Аутлендер (отзывы владельцев, основные неисправности, правила эксплуатации, и т. д.) мы разберем все его преимущества и недостатки в статье ниже.

Устройство и принцип действия

Вариатор на Митсубиси Аутлендер 2 и 3 поколениях состоит из 4 основных механизмов:

Два шкива с ременным приводом (служат для передачи вращения коленчатого вала на колеса во время движения. В нейтральном положении коробки данный механизм обеспечивает разъединение мотора и КПП);
Корпус (служит для защиты механизма);
Планетарное устройство (отвечает за правильное вращение шкивов при движении кроссовера задним ходом);
Система управления КПП (служит для перемещения ведущего и ведомого шкивов, с целью изменения их рабочего диаметра).

В стоячем положении (на нейтральной передаче) ремень вариатора располагается таким образом, чтоб ведущий шкив имел наименьший диаметр, а ведомый, наоборот, наибольший. А вот при наборе скорости диаметры шкивов будут постепенно меняться, стремясь к противоположному показателю (ведущий шкив – к наибольшему диаметру, а ведомый – к наименьшему). В этом, собственно, и заключается весь принцип работы вариаторной коробки. Ну а какие преимущества она имеет по сравнению с автоматом и МКПП, давайте рассмотрим далее.

Плюсы и минусы

По сравнению с механической коробкой, вариатор на Митсубиси Аутлендер 3 и 2 поколениях имеет явное преимущество в удобстве эксплуатации. Ведь при движении в плотном городском потоке водителю не нужно будет отвлекаться на переключение передач, что позволит ему полностью сконцентрироваться на дороге. А вот на фоне коробки автомат, вариаторная КПП может похвастаться другими характерными особенностями:

Более стремительная смена скоростей;
Незаметное переключение (в отличие от автомата, на вариаторе, при переходе с одной скорости на другую, толчки со стороны коробки не ощущаются);
Более динамичный разгон с места;
Экономичное потребление горючего.

Однако, вариатор на Mitsubishi Outlander, по отзывам владельцев, имеет один серьезный недостаток — трудности с ремонтом. А причиной этому явлению служат: отсутствие необходимых деталей в магазинах (из-за чего владельцу кроссовера приходится ждать окончания ремонта около 2-3 недель), и достаточно сложная конструкция механизма.

Как правильно эксплуатировать вариаторную коробку

Ранее мы уже упомянули, что ремонт вариаторной коробки передач – это серьезная проблема, которая отнимает очень много времени, сил и средств. Поэтому, дабы избежать вышеперечисленных хлопот, автолюбителям следует заранее узнать: как ездить на вариаторе Митсубиси Аутлендер, чтоб его износ был минимальным. А поспособствовать этому могут следующие советы:

Избегайте плотных транспортных потоков и бездорожья (на практике вариатор уже неоднократно доказал свою неустойчивость к высоким нагрузкам, поэтому испытывать его в подобных условиях категорически не рекомендуется);
Не используйте кроссовер в качестве буксира для других автомобилей;
Своевременно проходите обслуживание коробки (по паспорту, вариатор требует замены масла после каждых 60 тыс. километров пробега);
Не перегревайте КПП (при перегреве коробки на панели Митсубиси Аутлендер будет загораться лампочка CVT. Если же данный сигнал игнорировать, то поломка КПП не заставит себя долго ждать);
Используйте только качественное масло и качественный бензин (некачественные технические жидкости способствуют быстрому износу конуса вариатора, из-за чего ремень, во время переключения, будет периодически проскальзывать).

При этом, всем владельцам японского кроссовера желательно знать: какой вариатор стоит на Митсубиси Аутлендер. Ведь в случае его поломки, появляется высокая вероятность того, что механизм придется заменить полностью. А покупать, в таком случае, нужно только оригинальную КПП от фирмы Jatco (модель JF011E). Так как на аналоги китайского происхождения производитель гарантии не дает.

Слабые места механизма

Многие автолюбители перед покупкой японского кроссовера второго или третьего поколения зачастую интересуются вопросом: сколько стоит вариатор на Митсубиси Аутлендер. Ведь починить такой механизм достаточно трудно. А прийти в негодность он может в виду нескольких причин:

Перегрев. Как показывает практика, модель Outlander имеет очень слабую устойчивость к перегреву (особенно в летнее время). Но эта проблема легко решается путем установки отдельной системы охлаждения на кондиционер;
Сильный износ подшипников. Подшипники – это наиболее слабое место в вариаторной коробке, которое при неправильной эксплуатации уже спустя 10 тыс. км пробега обязательно даст о себе знать. Ну а избежать подобного явления можно, если не эксплуатировать кроссовер в условиях бездорожья и не перегружать его резкими рывками с места или резким торможением;
Растяжение ремня. Помимо подшипников, при неправильной эксплуатации КПП, вполне может износиться и ремень. А узнать о такой поломке достаточно просто: в области, где располагаются ноги водителя, появится сильная вибрация, сопровождающаяся гулом (при разгоне вибрация и шум заметно усиливаются). При этом, устранить такую, на первый взгляд, пустяковую проблему не так уж и просто. Ведь для того, чтоб снять ремень, механикам придется колоть коробку. А за такую работу берутся далеко не все мастера.

Следует отметить, что вне зависимости от причины (будь то растянутый ремень или изношенный шкив), потребовавшей от вас замены вариатора на Митсубиси Аутлендер, стоимость работ будет примерно одинаковой. И обойдется она владельцу японского кроссовера, примерно, в 90-100 тыс. рублей. Поэтому эксплуатировать КПП вариаторного типа лучше по правилам, изложенным выше.
