Разработка танка нового (третьего послевоенного) поколения началась в СССР немногим позже создания нового основного танка Т-64А в 70-е. В работах под названием «Тема 101» участвовали Ленинградские, Челябинские и, в дальнейшем, Харьковские конструкторы.

Были реализованы ряд проектов, как с традиционной, так и новой компоновкой, большая часть которых так и осталась на чертежах или в виде макетов.

Танки с традиционными решениями, такие как «Объект 255» и «Объект 480» не давали существенного преимущества перед модернизированными вариантами Т-64А, Т-72 и танка с ГТД. Танки с новой компоновкой (Объект 450) требовали длительного поиска, как компоновочных решений, так и создания принципиально новых компонентов.

Данные работы подробно описаны в материале ТАНКИ И ЛЮДИ. Дневник главного конструктора Александра Александровича Морозова. Часть 2.

В конце 70-х и на протяжении 80-х годов харьковское КБ было выбрано головным по теме создания перспективного танка 90-х. Данные события рассмотрены с точки зрения одного из разработчиков танка, ответственного за его электронную составляющую - Последний рывок советских танкостроителей (дневник участника разработки танка «Боксер»). Варианты рассматриваемых в 80-е компоновок рассмотрены в материале - Танки "Бунтарь", "Боксер", "Молот" (объект 490, объект 490А, объект 477).

Разработка перспективного танка так и не была завершена до распада СССР.

Оставшиеся в России КБ принялись за создание перспективного танка на основе существовавшего задела. Из наиболее совершенных можно упомянуть Ленинградский Объект 299 (ОАО "Спецмаш"), который обладал весьма смелой компоновкой. Которая, на ряду с объективными причинами характерными для 90-х помешала его реализации.

Омский Объект 640 «Черный орел» также был проектом с весьма неоднозначными преимуществами, поэтому и был выбран для демонстрации (ВТТВ 1997) и даже продвигался за рубеж.

Нижний Тагил (УКБТМ) имел проект эволюционного развития Т-72 который не давал существенных причин для замены в производстве Т-72, так как заложенные в нем решения могли быть реализованы и в ходе модернизации.

С улучшением экономической ситуации работы активизировались. Здесь, как и в 70е реализовывались два проекта, один из них с высоким техническим риском, другой с традиционными и менее рискованными решениями. Первый – Нижнетагильский Объект 195 "Т-95" (ОАО "УКБТМ") и второй Омский проект Разработка унифицированного боевого отделения, тема «Бурлак» (ОАО "КБТМ").

В 2009 году было объявлено о закрытии этих проектов.

Начало складывается ощущение, что перспективный танк на постсоветском пространстве так и не будет создан.

Но в 2015 году на параде Победы широкой публике были представлены изделия на базе платформы «Армата» - танк нового поколения Т-14 и тяжелый БМП Т-15 с передним размещением МТО.

С появлением первых кадров «Арматы» появилось множество домыслов по поводу этого танка. Кто-то придавал ему приукрашенные качества, кто-то называл фанерным и выдумывал несуществующие недостатки.

Компоновка

Схема с сосредоточением экипажа в передней части корпуса, требует максимальной автоматизации управления , установленным в боевом отделении, создавая ряд трудностей технического порядка. Такая схема представляет интерес вследствие больших возможностей усиления защиты экипажа, в том числе от средств массового поражения, а также улучшением условий взаимодействия личного состава.

При размещение 3 членов экипажа плечом к плечу, как это сделано, экипаж размещается в достаточно комфортных условиях. Но при этом нет возможности реализовать достаточную защиту бортовой части отделения экипажа. Даже при снижении ширины выделяемого для каждого члена экипажа места с 70 до 60 см возможности обеспечить защиту при обстреле в бортовые участки минимальны. При этом
железнодорожные габариты не позволяют увеличить ширину корпуса.

Кроме того такая схема не обеспечивает хороший круговой обзор командиру танка, что в ряде стран, несмотря на развитие средств технического зрения считается важным качеством. Подробнее - Разработки перспективного танка в США.

Такая схема не однократно рассматривалась, начиная с 70-х годов в разных странах, но применения в танкостроении за исключением экспериментальных макетов, таких как американский FTTB не нашла.

Капсула экипажа. Место водителя находится слева по ходу танка.

Дисплейный комплекс механика-водителя (ДКМВ) установленный на танке предназначен для замены стрелочных контрольно-измерительных приборов и обеспечения решения задач управления, контроля функционирования, оперативного технического диагностирования систем и агрегатов шасси и выдачи рекомендаций по эксплуатации объекта.

Переключение передач осуществляется кнопками на штурвале. Наиболее важная информация о параметрах движения выводится непосредственно на выносное табло на штурвале управления. На монитор выводится изображение с тепловизионного прибора переднего обзора размещенного на верхней детали носового узла корпуса.

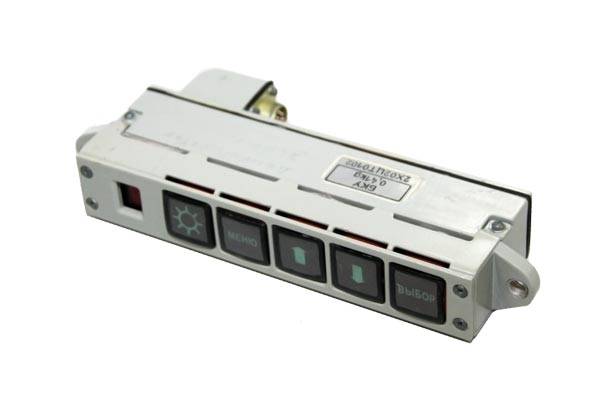

видеосмотровое устройство и блок кнопок управления

Вид на место водителя с места наводчика, размещенного по центру капсулы экипажа

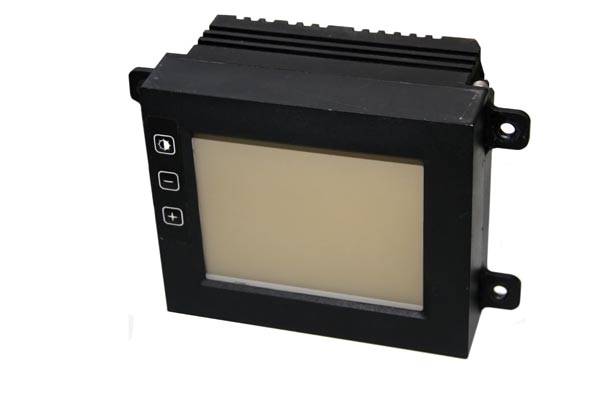

Мониторы ПМФ-5.0 с ЖК-панелями высокого разрешения из серии многофункциональных панелей «5».

Слева на фото пульт наводчика.

Изделия ПМФ-5.0 (5.1) имеют расширенный набор интерфейсов, в том числе сенсорную панель с функцией мультитач и пр.
Разработка конструкторского бюро приборостроения (УКБП) которое входит в «Концерн Радиоэлектронные технологии».

Информационно управляющая система выводит на дисплее информацию о состоянии систем вооружения, защищенности, подвижности и пр.
Информационные сообщения выводится на экран ниже, красным показаны критические сообщения, желтым важные, белым штатные.

Вид на места командира и наводчика. Панели командира (3) правая часть фото.

На них выводится видеоинформация от внешних источников, синтезированная видеоинформация устройств (ТВ камеры, прицельные комплексы), обмен информацией, выдача навигационной картографической информации, а также ввод и передачу информации для управления основными системами танка. Пульты управления установлены под панели, наводчик и командир обладают аналогичными устройствами

Устройства производятся в РФ и унифицированы для всей линейки перспективных наземных машин («Армата», «Курганец», «Бумеранг»).

Производство и сборка устройств все еще происходит вручную, но надежность их растет.

Именно на этих устройствах основано управление танком.

Место командира. Визуальный обзор местности осуществляется через три смотровых прибора. Основную информацию предполагается получать через расположенные по периметру танку ТВ камеры и многоканальный панарамический прицел-прибор наблюдения.

Такое решение можно назвать весьма смелым, особенно для наземной техники, где условия намного более жесткие, чем в авиации. Справа пульт управления АВСКУ-Е (аппаратура внутренней связи, коммутации и управления). Под пультом - оптический датчик системы противопожарного оборудования (ОД1-1С). Установка оптических датчиков и быстродействующих баллонов в боевом отделении обеспечивает обнаружение пожара и выброс огнетушащего состава за время не более 150 мс. Такие датчики установлены по всему периметру капсулы

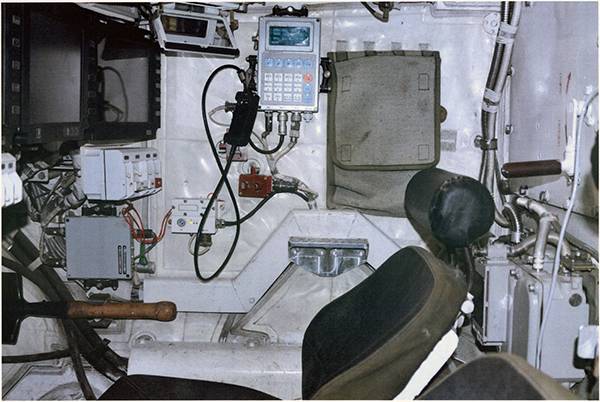

Вид на заднюю часть капсулы экипажа. Видны системы вентиляции и кондиционирования воздуха

Несмотря на множество цифровых новинок некоторые традиции в постсоветском танкостроении незыблемы, например не очень аккуратные сварочные швы.

Удобные сидения – большой шаг вперед в сравнении с танками прошлого поколения

Вид на боковую часть капсулы экипажа с места наводчика. Сидения экипажа имеют широкий диапазон регулировок, обеспечивая удобство экипажа

Защита

Компоновка «Арматы» аналогична отработанной на «Объект 195». Повышение защищенности экипажа достигается переносом рабочих мест экипажа, находившихся в башне, в высокозащищенный носовой модуль корпуса, масса защиты которого может быть увеличена на величину уменьшения массы защиты башни, вследствие уменьшения ее габаритов и внутреннего объема, предназначавшегося для рабочих мест экипажа.

Повышение защищенности и выживаемости экипажа в модуле достигается уменьшением суммарной площади внутренних поверхностей модуля управления (по сравнению с обитаемым отделением танков классической компоновки).

Модуль вооружения отделен от модуля управления поперечной перегородкой, что уменьшает вероятность поражения экипажа в модуле.

Пожаровзрывобезопасность модуля и выживаемость экипажа достигаются полным отделением рабочих мест экипажа от загерметизированного объема топлива и от боекомплекта.

Схематическое изображение общей компоновки
танка Т-14 «Армата» (аналогичная Т-95)

Указанное авторами патента преимущество, наряду с вышеперечисленными, обладает и еще одним недостатком – недостаточной защитой башни. К этому вопросу придут, как пришли и разработчики перспективного танка советских времен – «Молот», «Нота».

Комплекс защиты танка включает комбинированную и динамическую защиту, установленную в обеспечивающую защиту передней части корпуса с капсулой экипажа.

Также динамическая защита устанавливается на бортах корпуса (до моторно-трансмиссионного отделения). Спереди гусеничные ветви перекрыты ДЗ, что особенно важно при размещении экипажа в корпусе. В передней части борта корпуса блоки ДЗ выполнены откидными для простоты обслуживания ходовой части. В целом решения по установке ДЗ напоминают ее установку на танке «Нота» (ХКБМ).

Сверху динамической защитой прикрыта башня, также ДЗ устанавливается для защиты капсулы, включая люки. Часть борта корпуса в области МТО прикрыта решетчатыми экранами.

ДЗ прикрывает как верхнюю так и нижнюю деталь носового узла корпуса.

Внешне ДЗ аналогично устанавливаемому на Т-95. рабочая поверхность метаемой плиты значительно увеличена

Технические требования к перспективному танку заданные еще во времена СССР требовали обеспечения защиты сверху от кумулятивных боеприпасов с бронепробивной способностью 250- 300 мм. Несмотря на небольшой габарит крыши и люков, что прекрасно видно на фотографиях, можно предположить, что это требование выполнено.

Важнейшей особенностью танка является применения комплекса средств для защиты от высокоточного оружия. Включают они комплекс активной защиты, обеспечивающий прикрытие в диапазоне 120° по направлению башни танка и комплекс постановки многоспектральных завес и комплекс индикаторов лазерного и УФ излучения установленный по периметру башни.

Чтобы выстреливать ложные ИК и РЛ цели быстро и точно в направлении средства нападения откуда бы оно не подлетало, без поворота башни, требуется использование быстро поворачиваемых гранатометов.

Таким образом, от атакующих в горизонтальной проекции боеприпасов защиту обеспечивает КАЗ и комплекс постановки помех (в двух поворотных установках на башне). А от атакующих сверху – комплекс постановки помех (в двух фиксированных установках направленных верх).

Также устанавливается система противоминной электромагнитной защиты.

Комплекс защиты танка от ВТО

По периметру башни размещены индикаторы лазерного облучения и ультрафиолетового излучения (система обнаружения пуска ракеты).

Под передними индикаторами облучения и пуска ракет размещены РЛС с ФАР обнаружении и целеуказания КАЗ. На крыше башни система пуска многоспектральных помех в поворотных и в фиксированных установках

Индикаторы облучения и пуска на фото и в ходе демонстрации на параде прикрываются заслонками. Рядом с блоком индикаторов ТВ камеры переднего и бокового обзора

Под блоком РЛС установлены пусковые установки КАЗ. КАЗ «Афганит» является развитием системы «Дрозд». Эта разработка ЦКИБ СОО берет свое начало еще в 80-х. Отличием от «Дрозда» является возможность коррекции отстреливаемого контрбоеприпаса по азимуту (~0,5 м) и по вертикали (±4°). Комплекс обладает возможностью поражения противотанковых ракет атакующих цель на пролете, но от атакующих сверху не защищает

Для снижения заметности танка на башне устанавливается легкий кожух с геометрическими характеристиками оптимальными для снижения заметности в РЛ диапазоне длин волн

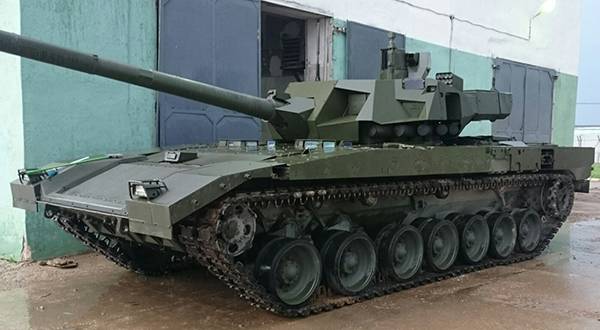

Вид сбоку на Т-14 армата, в центральной трети корпуса установлены блоки ДЗ оптимизированные для защиты от кумулятивных БЧ при угле попадания близком к нормали

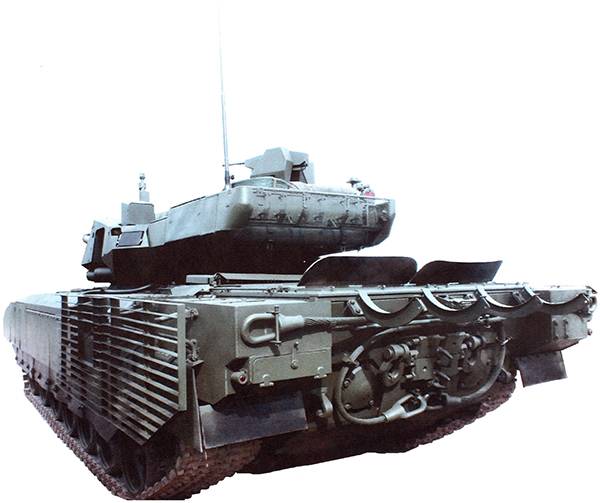

Часть борта корпуса в области МТО прикрыта решетчатыми экранами.
Видны крепления бочек для топлива. На параде в Москве «Арматы» были без них. Видимо считают, что не модно

Огневая мощь

На танке установлена 125мм пушка повышенного могущества 2А82-1М. Судя по патентам пушка, может использовать как штатные выстрелы, так и вновь разрабатываемые с увеличенным пороховым зарядом. Боекомплект 40 выстрелов (из них 32 в автомате заряжания, 8 - возимый). Идеология АЗ сохранена от «Объекта 195», но малый боекомплект 152 мм увеличен до приемлемого значения.

7,62мм пулемет ПКТМ в дистанционно управляемой установке на совмещенной с панарамическим прицелом-прибором наблюдения платформе. Боекомплект 2000 патронов в непрерывной ленте.

Отсутствие спаренного с пушкой пулемета решение странное и несомненно неправильное. Это приведет к повышенному расходу боекомплекта наводчиком на не соответствующие снарядам 125 мм цели, к отвлечению командира от наблюдения за полем боя при применении единственного пулемета. Какое-то оправдание этому может быть в виде увеличенного на 10 выстрелов по сравнению с Т-72 автоматизированному боекомплекту. Автоматическая пушка калибра 30 мм как было на «Молоте» и Т-95, тоже отсутствует.

Схема АЗ необитаемой башни.

Снаряды и заряды располагаются вертикально.

Конвейер поднят над днищем корпуса для исключения заклинивания при прогибе днища (подрыв на мине).

Идея установки такой пушки возникла давно, еще в конце 70-х (Д-91Т) и продолжалась в дальнейшем, включая «Объект 187». По своему потенциалу она на 30% превосходит штатную.

Известно, что выстрелы повышенного могущества 3ВБМ22 с БПС 3БМ59 «Свинец-1» и 3ВБМ23 с БПС 3БМ60 «Свинец-2» с L=740 мм обладают повышенной по сравнению с штатным (3БМ44 «Манго» - 440 мм) бронепробиваемостью на 100- 150 мм. Усовершенствованные БПС разработанные для «Арматы» вероятно, достигнут уровня более 800 мм (450/60°). Обеспечивается возможность использования как штатных боеприпасов, так и вновь разработанных боеприпасов повышенного могущества.

Правда достигнут ли вопрос открытый, все эти темы ведутся уже больше двух десятилетий. Так те же «Свинец-1» и «Свинец-2» в формально в составе боекомплекта модернизированных Т-72БА, Т-80УА, Т-80УЕ1 еще с 2004 года.

Для борьбы с пехотой разработан выстрел 3ВОФ128 «Тельник»-1 (Завершение выполнения ОКР - 2014 г.) В снаряде реализован траекторный разрыв на подлете к цели (в упрежденной точке) с поражением цели осевым потоком ГПЭ; траекторный разрыв над целью с поражением цели круговым полем осколков корпуса; ударный наземный разрыв с установкой на мгновенное (осколочное) действие; ударный наземный разрыв с установкой на осколочно-фугасное действие (малое замедление); ударный наземный разрыв с установкой на проникающе-фугасное действие (большое замедление).

Стабилизатор вооружения 2Э58 - электромеханический с электрическим приводом вертикального и горизонтального наведения. Обладает пониженным энергопотреблением, повышенной точностью и меньшей пожароопасностью.

Приемо-передатчик УУИ-2 устанавливается у основания ствола. Обеспечивает автоматическое измерение изгиба ствола в процессе стрельбы.
Датчик ветра и давления (ДВД). Датчик емкостного типа обеспечивает измерение продольного, поперечного ветра и атмосферного давления.

Подвижность

«Армата» оснащена 12-цилиндровым четырёхтактным Х-образным дизельным двигателем с турбонаддувом 2В-12-3А. Механизм поворота с ГОП

Мощность двигателя 1200 лошадиных сил. По заявлениям разработчиков существуют возможности форсирования до 1500- 1800 л.с. в перспективе.

Общая емкость топливной системы танка 2015 литров с двумя подключенными бочками. Из них во внутренних и наружных топливных баках танка 1615 литров, топливо частично размещено внутри корпуса (816 литров), остальная часть в топливных баках на надгусеничных полках в кормовой части корпуса.

Трансмиссия механическая с планетарной центральной коробкой передач с автоматическим переключением. Встроенный реверс может обеспечивать равное количество передач переднего и заднего хода, что является важным при унификации шасси с задним и передним расположением МТО. Привод вентиляторов охлаждения двухступенчатый управляемый.

Жесткость подвески составляет 167…206 кН/м, а сопротивление гидравлического амортизатора на прямом и обратном ходах не превышает 55 кН и 120 кН, соответственно.

торсионный вал имеет уровень рабочих напряжений более 147·104 кН/м2 и допустимый угол закрутки более 80°.

Демпфирующая характеристика гидроамортизатора является скоростной, то есть представляет собой зависимость усилия сопротивления от скорости на рычаге. Кинематическое соединение гидроамортизатора с подвеской выполнено с возможностью обеспечения передаточного отношения вертикальной скорости опорного катка гусеничного движителя гусеничной машины к скорости перемещения рычага гидроамортизатора 0,15…3,5 с увеличением в конце хода опорного катка.

Достигается повышение прогрессивности характеристики подвески системы подрессоривания и плавности хода гусеничных машин массой до 55 т.

1 - направляющее колесо; 2 - гусеницы; 3 – опорные катки; 4 - поддерживающие катки;
5 - торсионный вал; 6 - балансир; 7 - гидроамортизаторы; 8 тяги

Изображена прогрессивная характеристика подвески, в сравнении с характеристикой подвески танка «Леопард 2»

Оценка проекта

Позитивная сторона проекта в том, что он все же был осуществлен, в большей степени, чем любой из существовавших проектов перспективного танка на постсоветском пространстве после создания танка Т-64.

Позитивным для отрасли в РФ является освоение новых технологий (сенсорные панели), новая элементная база в системах управления танком (ИУС, СУО и пр.), освоение которых может стать серьезным толчком в развитии электронной промышленности.

Уделено достаточное внимание комплексной защите танка – КОЭП, КАЗ, ДЗ и пр.

Эргономика соответствует современным требованиям.

Негативные особенности танка вытекают из выбора его компоновки, это невозможность обеспечения достаточного габарита бортовой брони капсулы из за размещения экипажа плечом к плечу, уязвимость башни от огня современных автоматических пушек, отсутствие визуального канала прицелов командира и наводчика, невозможность обеспечения кругового обзора с места командира. Выхлоп на оба борта повышает ИК заметность танка.

Из устранимых недостатков можно отметить отсутствие спаренного с пушкой пулемета. И прицела-дублера наводчика.

И главное, что можно еще добавить, танк проходит испытания, выпущено их на данный момент небольшое количество. Большинство систем, устанавливаемые в «Армате» еще достаточно не освоены, несомненно потребуется большое время чтобы вылечить «детские болезни». Так что быть или не быть «Армате» покажет время.

Россия в ходе генеральной репетиции парада, посвященного Дню Победы, продемонстрировала свой самый мощный проект со времен окончания холодной войны – танк "Армата" Т-14.

Новый танк России: общие сведения

Танк "Армата" Т-14 станет настоящей изюминкой на праздновании 70-й годовщины победы над фашистской Германией. Так, в параде, который пройдет 9 мая на Красной площади, будет задействовано порядка двухсот единиц военной техники и 16 500 военнослужащих. Выпуск танков осуществляется ОАО "НПК "Уралвагонзавод".

Интересные факты! Министерство обороны России в апреле месяце приоткрыло завесу тайны и показало фотографии инновационного танка, только вот башню его покрыли тканью, поэтому можно было увидеть лишь его платформу. Сегодня увидеть танк "Армата" Т-14 можно на веб-сайте Министерства обороны РФ, где представлены и иные виды новой бронетехники. На генеральную репетицию танк прибыл полностью открытым.

Массовый выпуск нового российского танка

В ходе масштабной программы перевооружения уже к 2020 году планируется выпуск 2 300 танков Т-14, при этом начало эксплуатации этой машины намечено на 2016 год.

Благодаря такому количеству новых танков в российских сухопутных войсках будут заменены все устаревшие танки, которые остались еще с советских времен.

Но в чем же заключается особенность танка "Армата" Т-14?

Необитаемая башня

Основная особенность этой уникальной боевой машины – это необитаемая башня . Так, экипаж танка, состоящий из трех человек, располагается в обособленной капсуле, тогда как управление орудием осуществляется дистанционно.

Благодаря такой конструкции значительно увеличивается, во-первых, уровень безопасности самого экипажа, члены которого находятся в бронированной части машины; во-вторых, эффективность применения орудий.

Кроме того, новая необитаемая башня стала намного меньше, благодаря чему существенно уменьшился силуэт танка.

Технические характеристики танка "Армата" Т-14

Но на необитаемой башне новшества танка "Армата" Т-14 не заканчиваются.

Пушка

Гладкоствольная 125-милиметровая пушка производит огонь не только обычными снарядами, но и управляемыми ракетами.

Боекомплект пушки составляет 45 снарядов, при этом автомат заряжания – 32 снаряда. Скорострельность танка – 10 -12 выстрелов в минуту.

Боекомплект расположен в особом модуле, что значительно увеличивает "живучесть" танка. А все благодаря тому, что исключается возможность детонации боезапасов при попадании в корпус машины снаряда.

Важно! "Армата" может стрелять следующими видами снарядов:

• осколочно-фугасными
• ракетами "земля-воздух"
• бронебойно-подкалиберными
• ракетами "земля-земля"
• кумулятивными.

Пулемет

Танк "Армата" оснащен спаренным (с двумя стволами) 7,62 -милиметровым пулеметом, расположенным снаружи башни (боекомплект пулемета – 1000 патронов, при этом такое же количество патронов хранится в лентах на корме башни).

Танк оборудован дополнительной установкой с 12,7-милиметровым пулеметом под названием "Корд", который устанавливается вместе с командирской панорамой (боекомплект пулемета – 300 патронов в самой ленте, и еще столько же патронов хранится в ящике ЗИП непосредственно на корме башни).

Электронные системы

Танк оснащен электронными системами , осуществляющими сбор и анализ тактических данных из различных источников. Наличие новой электроники позволяет значительно сократить время между обнаружением цели и непосредственным ее поражением.

На танке "Армата" уменьшено так называемое "время реакции" с 5 – 6 секунд до 3 – 4 секунд, как у немецких и американских машин.

Улучшена и такая характеристика как дальность поражения цели , которая у "Арматы" составляет более 3,5 км. Для сравнения: у устаревших российских танков данный параметр не превышал отметки в 2,5 км, тогда как у современных американских и немецких машин он равен 3 – 3,5 км.

Платформа

Интересный факт! Согласно конструкторской задумке, платформа "Арматы" может использоваться для иных боевых машин, например, для боевой машины пехоты либо самоходной артиллерийской установки. Это поможет сократить расходы по изготовлению перечисленных видов боевых машин, а также упростит техническое их обслуживание и ремонт.

Платформа танка представлена в двух вариантах:

• шасси с передним размещением моторно-трансмиссионного отделения (или ПМТО)
• шасси с задним размещением моторно-трансмиссионного отделения (или ЗМТО).

Броня

Броня танка может выдержать попадание противотанковых ракет, тогда как активная защита помогает перехватывать снаряды непосредственно на подлете к танку. Стойкость брони – более 900 мм.

Силовая установка

Данная часть танка "Армата" – это мощный дизельный двигатель на 1500 л.с.

Моторесурс танка (количество часов, которое двигатель может проработать без ремонта) составляет 2 000 часов.

Масса установки – около 5 тонн.

Дополнительное оборудование "Армата" Т-14

Среди дополнительных систем танка "Армата" Т-14 можно отметить следующие:

• кондиционер
• радар самолетного типа, который может фиксировать динамические и аэродинамические цели
• система ночного видения
• новая броня, позволяющая уменьшить на 15% толщину корпуса, что никак не отразится на защитных характеристиках машины
• защита от оружия так называемого массового поражения
• ИУС шасси (или "цифровой борт"), с помощью которого можно будет реализовывать запуск, управление, а также диагностирование и регулировку машины
• семикатковая подвеска, которая управляется при помощи лопастных амортизаторов;
• 12-ступенчатая автоматическая коробка передач (возможно ручное переключение)
• цифровые системы управления, упрощающие и ускоряющие работу танка.

Отметим, что танк "Армата", масса которого составляет порядка 50 тонн, оборудован мощным дизельным двигателем. Машина в состоянии развить скорость 80 – 90 км/ч.

Корпус танка "Армата"

Особого внимания заслуживает корпус танка "Армата", который изобилует видеокамерами высокого разрешения, позволяющими экипажу контролировать окружающую обстановку. Камеры функционируют независимо от времени суток и погодных условий.

САЗ (система активной защиты)

Танк оборудован системой активной защиты под названием "Афганит", благодаря которой стало возможным противостояние снарядам и ракетам противника на расстоянии, не превышающем 20 м.

Проще говоря, данная система представляет собой противоракетную и противоснарядную оборону танка, защищающую боевую машину от наземных и воздушных ударов.

Главная цель САЗ – осуществлять перехват не только высокоскоростных кинетических ракет, но и ударных ядер, скорость подлета которых составляет 2 500 – 3 000 м/с.

Динамическая защита

Помимо активной защиты, танк "Армата" (вернее башня машины) оборудован тремя блоками динамической защиты, представляющими собой контейнеры с предустановленными элементами динамической защиты, разделенными слоями наполнителя.

Танк Т-14 «Армата» последние новости 2017 года

Т-14 (Индекс ГБТУ - Объект 148) - новейший российский основной боевой танк с необитаемой башней на базе универсальной гусеничной платформы «Армата». Широкой публике Т-14 был представлен на параде Победы в 2015 году вместе с другими изделиями на базе Арматы.

Танк Т-14 Армата — видео

В рамках государственной программы вооружений размещён государственный заказ на изготовление 2300 танков Т-14 до 2020-2025 года. В 2015 году изготовлена опытно-промышленная партия из 20 танков В 2016 году началось серийное производство танков, которое не планируется сокращать даже в условиях кризиса. Одновременно начата процедура военной приемки и устранения недостатков.

Т-14 является первым в мире танком в рамках концепции «сетецентрической войны», где Т-14, за счёт применённого в танке кругового АФАР радара средней дальности, и инфракрасных HD-камер наблюдения с круговым охватом на 360°, используется как машина разведки, целеуказания и корректировки огня САУ, ЗРК и эскорта из танков Т-90 своего тактического звена.

Т-14 является первым в мире «стелс-танком» не только с кардинальным снижением видимости в инфракрасном, радио- и магнитном диапазоне, но и с применением инновационных технологий «искажения сигнатуры», то есть искажения своего визуального образа в указанных диапазонах затрудняющего поиск танка ГСН ПТУР класса Javelin, Spike или JAGM среди выброшенных инфракрасных ловушек и облаков диполей. Оборудован новым поколением комплекса активной защиты «Афганит», способным перехватывать даже противотанковые снаряды и, безопасно для окружающей танк пехоты и техники, ослеплять противотанковые управляемые ракеты путём использования дымометаллических завес или выжигания электроники их головок самонаведения за счёт использования электромагнитного оружия.

Т-14 оборудован динамическим бронированием четвертого поколения «Малахит», способного отражать с вероятностью более 95 % выстрелы из ручных противотанковых гранатометов, а также разрушать современные подкалиберные противотанковые снаряды, даже пущенные в борт танка.
Многослойное металлокерамическое лобовое бронирование танка невозможно пробить существующими снарядами и противотанковыми ракетами. Первый в мире танк с бронированной капсулой для экипажа, гарантирующей его выживание даже при детонации боекомплекта.

История создания Т-14 связана с продолжением наработок СССР по танкам с необитаемой башней, а также конкуренцией РФ и США за создание танка для концепции «сетецентрической войны», где конкурентом проекта Армата являлась программа Future Combat Systems. Авторитетное американское издание National Interest, оценивая конкуренцию программ Армата и Future Combat Systems, отмечает, что американский ВПК потерпел серьёзное поражение для национального престижа США, не сумев закончить разработку замены танку Абрамс.

В отличие от традиционных танков, Т-14 является «сетецетрическим танком», то есть предназначен не для одиночного боя, а для работы с группой различных боевых машин в одном тактическом звене, выполняя функции разведки, целеуказания и дистанционного управления через единую систему управления тактического звена от концерна «Созвездие», что позволяет всем машинам платформы «Армата» получать оперативную обстановку в режиме реального времени и автоматически рассчитывать баллистические данные для систем управления огнём в сценарии поражения целей не одной Арматой, а атаки цели всей группой разом, которая включает в себя, кроме Т-14, ещё несколько тяжёлых БМП Т-15, САУ 2С35 «Коалиция-СВ» и ударный вертолет.

На Т-14 находится защищенная от РЭБ антенна ГЛОНАСС-навигации и система радиосвязи, что подробнее описано в статье по ЕСУ ТЗ.

Поскольку радар Т-14 заявлен Ка-диапазона, то это означает, что у него теоретическая точность до 5 угловых минут (0,08°). На практике для сходных РЛС как «Кредо-1Е» удаётся достигнуть точности порядка 10 метров по дальности и 0,1° по азимуту. Панорамный инфракрасный прицел Т-14 с независимым вращением может уточнить азимут обнаруженной цели с еще большей точностью, как это делалось на аналогичной машине XM1209 в программе Future Combat Systems. Однако, даже не принимая во внимание уточнение координат целей оптическими методами, радар позволяет эффективно корректировать огонь САУ, следующих за Т-14, и в целом вести довольно эффективно собственный огонь осколочно-фугасными снарядами. Действительно, РЛС при точности в 0,1° на 6 км может выдавать координаты с точностью около 10 метров. На 10 км ошибка составит около 17 метров, что достаточно для обстрела пехоты и легко бронированной техники из САУ со 152 мм снарядами. Отметим, что даже небольшие доплеровские радары хорошо также видят разрывы снарядов по разлетающимся осколкам, поэтому могут использоваться для корректировки артиллерийского огня, сообщая поправке к стрельбе. Немаловажный факт, что даже уточнив азимут по панорамному прицелу, командир танка может не использовать лазерный дальномер и цель не сможет предпринять мер по самообороне как дымовая завеса.

Некоторые эксперты указывают, что импульсно-доплеровский радар Т-14 умеет вычислять траектории снарядов подобно РЛС артиллерийской разведки, то есть способен по траекториям пролетающих мимо Т-14 снарядов вычислять автоматически координаты позиций вражеских танков и артиллерии и выполнять автоматический их обстрел. Действительно, в аналогичном радаре как ELM-2133 из Трофи поддерживается вычисление координат выстрела ПТРК, РПГ или снаряда с передачей данных на СУО для открытия ответного огня. Однако по примеру аналогичной системы в Меркава можно ожидать, что точность определение координат таким методом места пуска ракет может оказаться недостаточна для нанесения только по ним ответного артиллерийского удара, потребуется доразведка цели оптическими средствами.

Поскольку Т-14 использует импульсно-доплеровскую РЛС, способную вычислять вектор скорости цели, то РЛС может выдать очень точные угловые координаты вертолета или самолета воздухе для указания сектора для пуска ракет для легких ЗРК класса Сосна, Стрела-10М4 или ЗРК ОCА, не имеющих собственных обзорных круговых радаров, но оборудованных аппаратурой для внешнего целеуказания и управления по радиосвязи. Для более мощных ЗРК класса Панцирь-С1 такой сценарий внешнего целеуказания также представляет крайнюю ценность, так как позволяет избежать демаскировки ЗРК за счет работы собственного радара с риском быть уничтоженным противорадарной ракетой.

Эксперты сообщают, что Т-14 будет способен указывать цели и своему эскорту из многочисленных старых танков Т-90МС модернизированных с установкой помехозащищенной связи и GPS/GLONASS-навигаторов. Очевидно, что точность радара Т-14 избыточна для такого сценария, так как Т-90МС будут выполнять окончательное точное наведение по своим инфракрасным прицелам. Однако существенно важнее сама реализация такого сценария, так как позволяет Т-14, будучи самой ценной управляющей машиной, уклоняться от контактно боя, а вступив в контактный бой, не уничтожить собственные танки.

Концепция «сетецентрической войны» приводит к массовому внедрению робототехники, так, «Уралвагонзавод» сообщил, что Т-14 будет дистанционно управляемым, а также к 2017-2018 годам будут выпущены прототипы Т-14 без экипажа и управляемые роботом с искусственным интеллектом. Как первый этап по созданию «беспилотного» Т-14 должен быть сделано сокращение экипажа до 2-х человек в серийной версии танка, освободившееся место планируется использовать для дополнительного боекомплекта. Китайское информационное агентство Sina, комментируя это, отмечает, что Т-14 так может стать «боевым дроидом», автоматически уничтожающим обнаруженные цели без участия человека, где оператор выдает лишь общие тактические задания. Отметим, что подобные режимы автоматического уничтожения всех целей, не ответивших на запрос «свой-чужой», уже много лет работают в системах ПВО, поэтому новизна технологии - только в применении для танков.

Комплекс активной защиты Афганит

Расположение камер и радаров КАЗ Афганит на башне танка Т-14

Комплекс активной защиты (КАЗ) «Афганит» обладает дальними радарами предупреждения об угрозах, поэтому используется также для разведки целей. Сценарии защиты Афганита также включают в себя интеграцию системы управления огнем для агрессивного огневого ответа в случае нападения на защищаемую бронетехнику. В том числе Афганит управляет автоматическим поворотом башни в сторону подлетающего боеприпаса для разворачивания в его сторону более мощной брони и средств защиты, а главное нанесение удара - по расчету ПТРК.

Обзорный радио-оптический радар Афганита состоит из четырёх АФАР панелей импульсно-доплеровского радара и интегрированных с ним круговых HD-камер дальнего и ближнего инфракрасного диапазона. За счет интеграции со средствами инфракрасного наблюдения Афганит имеет повышенную устойчивость к РЭБ и также может находиться только в пассивном режиме со включенными камерами, но с выключенным радаром для маскировки. Комплекс безопасен для окружающей пехоты, так как ориентирован на вывод из строя ракет больше средствами дымометаллических завес, электромагнитным импульсом от стационарного генератора на SOS-диоде и ЭМИ-гранатами. Для усиления эффективности действия завес по маскировке Т-14 оборудован стелс-средствами, такими как теплоизоляция корпуса и снижение видимости в радиодипазоне.

Афганит обладает возможностью управления роботизированной пулеметной установкой для уничтожения подлетающих боеприпасов. Афганит может разрушать даже атакующие бронетехнику снаряды за счет дополнительных 2х высокоскоростных доплеровских радаров ближнего действия, изготовленных по ПФАР-технологии и работающих по подсветке от постоянного источника.

Комплекс динамического бронирования Малахит

На Т-14 установлена новая версия динамического бронирования, которая может быть реализована в том числе на электронном управлении. На текущий момент разработчики раскрыли только данные, что ВДЗ «Малахит» способна разламывать внутри себя снаряды и отражать тяжелые ПТУР. Заявляется безопасность ВДЗ для танка и пехоты путём сокращения количество взрывчатого вещества, используемого ВДЗ для уничтожения боеприпасов.

Радиолокационный комплекс

АФАР радар N036B-1-01 созданный на технологии LTCC примененной и для радаров Т-14

Радар Т-14 используется для разведки целей всех видов от вражеской бронетехники до индентификации полета ПТУР. Сам радар является частью системы активной защиты Афганит, хотя может использоваться в атакующих сценариях.

Согласно техзаданию Минпромторга на закупку Т-14, в танке впервые в мире будет использован радар на активной фазированной антенной решётке, сделанный по той же технологии, что и у истребителя пятого поколения Т-50 - на низкотемпературной керамике для Ка-диапазона 26,5-40 ГГц (LTCC-технология). Особенность технологии АФАР на LTCC - в умеренной стоимости радара и надежности. АФАР-радар состоит из 4-х LTCC-панелей на башне танка и обеспечивает наблюдение за целями на 360 градусов без вращения радара. В целом радар напоминает по конструкции четыре панели радара ELM-2133 из комплекса активной защиты Трофи для танка Меркава. Панели радара закрыты также пуленепробиваемыми и противоосколочными экранами. Для быстрого извлечения и замены защитных экранов или поврежденного модуля радара целиком предусмотрены пластиковые петли.

АФАР радары Т-14 видны на башне танка

Обзорный радар Т-14 может одновременно отслеживать 40 наземных динамических и 25 воздушных аэродинамических целей на дистанции до 100 км. Ранее производители радаров для КАЗ до выхода Афганита даже боролись с дальностью обнаружения целей, снижая как можно больше мощность и дальность радара. В КАЗ «Арена» был встроен режим снижения мощности импульсов по мере подлета боеприпаса. Но все такие меры в целом оказывались малоэффективными против сверхчувствительных антенн систем радиотехнической разведки и в особенности самолётов ДРЛО, которые автоматически вычисляли позиции танков на большой дистанции сразу же после включения ими радаров КАЗ даже со слабым сигналом. В концепции Т-14 решили не бороться с этим, а сделать недостаток достоинством, то есть усилить мощность РЛС, сделав ее еще более заметной, но превратив ее в средство разведки целей в сценарии «сетецентрической войны», для выдачи целей на уничтожение в первую очередь другим боевым машинам.

Дополнительно к четырём панелям обзорного радара на Т-14 еще имеется два радара сверхбыстрой реакции для короткой дистанции. Данные радары нужны для срабатывания разрушающих элементов КАЗ против снарядов (БОПС), а также в целях маскировки, когда основной обзорный радар Т-14 выключен, подробнее данная технология описана в разделе о комплексе активной защиты. Обзорный радар из 4х панелей управляет постановкой мультиспекральных завес, а также выполняет функции разведки целей.

Инфракрасный комплекс обнаружения целей

Башня танка Т-14 с хорошо видимыми инфракрасными приборами

На башне с пулемётной установкой имеется панорамный прицел с независимым вращением от оси пулемета на 180° с высокочувствительной и высокоточной инфракрасной системой с криогенным охлаждением производства Казанского оптико-механическом завода. С инфракрасной камерой спарена камера в видимом спектре света и лазерный дальномер. Вместе с пулеметной установкой панорамный прицел способен вращаться на 360°. Режим независимого вращения прицела и пулемета был впервые публично продемонстрирован 2 апреля 2016 года на испытаниях Т-14. В целом совместном движении механики независимого от пулемета панорамного прицела классическое и такие же решения можно увидеть на демонстрациях от компании Raytheon.

Традиционно панорамные прицелы используются командирами танков для обнаружения координат целей. В случае «сетецентрического танка» как Т-14 панорамный прицел аналогично XM1209 интегрирован с радаром танка и роботизированная механика быстро вращает панорамный прицел для обследования по очереди целей, обнаруженных радаром танка, или инфракрасными камерами кругового обзора, описанными ниже. Таким образом уточняются координаты целей, компенсируется низкая разрешающая способность радара и возможная утрата контакта с целью радара из-за применения РЭБ.

Командир танка получает на компьютерном мониторе карту тактической обстановки, на которую наложены координаты целей, и отдает команды наводчику, какие цели более подробно обследовать или обстрелять. Выявленные координаты наземных и воздушных целей также транслируются с Т-14 на командную машину ЕСУ ТЗ, которая выберет средство поражения.

Инфракрасный прицел танка предназначен для точного наведения орудия на цель и используется в составе системы управления огнем описанной ниже, а также для обследования цели, полученной от командира танка оператором-наводчиком. Причем наводчик, используя сенсорный экран, может нажатием пальца по изображению уточнить координаты цели, что является необходимым для целеуказания по тщательно замаскированным целям, когда компьютеру требуется ассистирование человека.

Поскольку прибор автоматически закрывается бронешторками, то в автоматической системе непрерывного поиска целей не участвует. Единственные неэлектронные оптические перископы на Т-14 доступны водителю и командиру танка для обзора в целях вождения. Для вождения в ночных условиях водитель использует прибор ночного видения, а также светодиодные фары танка позволяют переключиться в режим инфракрасной подсветки дороги, чтобы не демаскировать танк ночью. Поскольку прибор автоматически закрывается бронекрышкой, то в автоматической системе непрерывного поиска целей не участвует.

Комплекс кругового обнаружения целей в инфракрасном и ультрафиолетовом спектрах

Инфракрасная обзорная камера Т-14 с объективом из кристаллического германия. Слева трубочка гидроочистки

В Т-14, помимо оптических приборов, входящих в СУО, оборудован шестью камерами HD-разрешения на башне танка, что позволяет экипажу наблюдать за обстановкой вокруг танка на 360 градусов, не покидая его. Камеры оборудованы автономным питанием и системой гидроочистки оптики от пыли и грязи.

HD-камеры кругового обзора подключены к системе активной защиты «Афганит», позволяя ей:

• Работать при выключенном радаре
• Избегать ошибок срабатывания
• Работать в условиях РЭБ
• Определять облучение танка лазером

Видеокамеры на микроболометрах позволяют также находить цели в ИК-диапазоне сквозь туман и дым, что важно с учетом того, что Т-14 сильно ориентирован на ослепление противников дымовыми завесами. Например, Т-14 при окружении вражеской пехотой может поставить вокруг себя дымовую завесу, сделавшись невидимым для гранатометчиков, и расстрелять их из пулеметной установки по данным ИК-приборов.

Вооружение Т-14 Армата

Система управления огнём

Система управления огнём получает данные для обстрела целей от радио-оптических средств обнаружения их координат, описанных выше. Для наведения вооружения танка баллистический вычислитель использует также данные следующих датчиков, закрепленных на крыше танка.

• Собственное положение танка от GLONASS-приемника и инерциальной системы навигации
• Гироскопические датчики угловой ориентации танка в пространстве
• Датчик направления и скорости ветра
• Датчик температуры и влажности воздуха
• Датчиком изгиба ствола от нагрева

Орудие Т-14 Армата

Первые экземпляры танка были оснащены 125-мм гладкоствольной пушкой 2А82-1М (в необитаемой башне, с полностью дистанционным цифровым управлением), разработки Завода № 9, имеющей возможность вести огонь в движении. В наличии датчик изгиба ствола от нагрева для учёта в баллистических вычислениях (закреплён в небольшом контейнере над стволом). Дальность поражения целей до 7000 метров и скорострельность 10-12 выстрелов в минуту. Орудие 2A82 обладает на 17 % более высокой дульной энергией и на 20 % большей точностью, чем лучшее орудие НАТО на танке Леопард-2. Особенностью автомата заряжания 2A82 является возможность стрелять длинными боеприпасами до 1 метра длиной, что критично для подкалиберных бронебойных снарядов повышенного могущества, таких как «Вакуум-1» сходного с M829A3 для Абрамса. С учетом того, что наиболее вероятно Т-14 будет практически применяться в локальных войнах против старых танков стран третьего мира, то, скорее всего, 2А82-1М останется основным орудием за счет преимущества в два раза большем боекомплекте перед другим вариантам орудия калибра 152-мм, которое, вероятно, будут иметь меньшее число экземпляров Т-14.

На часть серийных экземпляров Т-14 также будет установлено 152-мм орудие 2А83. В феврале 2016 года началась процедура военной приёмки Т-14, включая версию танка со 152 мм орудием. Орудие 2А83 имеет бронебойность подкалиберного снаряда более 1000 мм, что заведомо превышает бронирование современных танков, и поэтому эксперты оценивают орудие как избыточное относительно и так мощнейшего, среди танковых орудий мира, 2A82-1M. Для сравнения, Абрамс последней модификации М1А2 имеет эквивалент бронирования от БОПС ~900 мм (не путать с эквивалентом 1350 мм от моноблочных ПТУР). Аналитики Минобороны США в своем отчёте отмечают, что для 152 мм орудия разрабатывается Росатомом новый бронебойный подкалиберный снаряд из обеднённого урана, что позволяет разрушать самую крепкую бронесталь. Заместитель генерального директора корпорации «Уралвагонзавод» Вячеслав Халитов отметил также, что для 152 мм снарядов часто не требуется бронебойности в классическом понимании слова, так как кинетической энергии снаряда хватает, чтобы оторвать башню вражеского танка целиком даже без пробития ее брони. Скорость полёта снаряда 1980 м/с за счёт применения ряда новых разработок.

Танк может легко быть переоснащён орудием калибра 152 мм, однако 152-мм орудие имеет недостаток меньшего боекомплекта по сравнению со 125-мм, однако возможно использование забашенной ниши для перевозки дополнительного боекомплекта.

Т-14 Армата с 152-мм орудием

Первоначальные известные штатные снаряды семейства «Грифель» для орудия 2А83 как любые бронебойные оперённые подкалиберные снаряды являлись неуправляемыми. Однако поскольку 152-мм орудие 2A83 было разработано на базе орудия 2А65, модификация которого используется в тяжёлой САУ 2С19 «Мста-С», то часть экспертов предположила возможность использования управляемых снарядов от Мста-С типа «Краснополя». Лев Романов отметил, что если и будут созданы управляемые снаряды для Т-14, то они будут, в отличие от «Краснополя», радиоуправляемые с учётом наличия РЛС на Т-14. В целом идею, что Т-14 будут со 152-мм орудием и управляемыми снарядами доступны сценарии боевого применения, скорее напоминающие САУ, поддерживает и Виктор Мураховский, указывающий на эффективность борьбы с пехотой за счет осколочно-фугасных снарядов с дистанционным подрывом над ее позицией, и называет Т-14 в таком сценарии «танком огневой поддержки». Конструкторы «Уралвагонзавода» также отмечают, что Т-14 со 152 мм пушкой превращается в некоторый гибрид танка и самоходной артиллерийской установки, поэтому называют этот вариант Т-14 не танком, а «боевой артиллерийской машиной» (БАМ).

Предположения экспертов о наличии управляемых снарядов для Т-14 также подтвердились заявлением специализированного конструкторского бюро НТИИМ, которое сообщило о запуске комплекса испытаний «Траектория» новых управляемых 152-мм снарядов для Т-14 и САУ «Коалиция-СВ», но разработчики отказываются сообщить их точные ТТХ, отмечая только, что данные боеприпасы будут иметь средства обхода перспективных средств ПВО, способных сбивать снаряды, а также будут способны на обход средств противодействия помехам РЭБ, что указывает на то, что данный боеприпас рассчитан не на танковые дуэли, а на поражение высокозащищённых объектов вроде зенитно-ракетных комплексов или командных пунктов, которые оказались в досягаемости Т-14 при танковых прорывах. Судя по раскрытию данных на сайте производителя, управляемые снаряды Т-14 будут корректируемыми активно-реактивными, так как «Траектория», предназначенная для наблюдения за реактивными двигателями активно-реактивных снарядов. Активно-реактивные снаряды отличаются большой дальностью, судя по тому, что тестовые стрельбы Т-14 управляемыми снарядами ведутся на полигоне, переоборудованном для них для дистанций 30-50 км, то, вероятно, это и является радиусом действия данного высокоточного боеприпаса.

Ракетное вооружение Т-14 «Армата»

Как и свои предшественники, Т-14 будет иметь возможность запуска ракет через ствол пушки с помощью следующей версии ракетного комплекса «Рефлекс-М». Наличие способности стрельбы Т-14 управляемыми ракетами подтверждает отчёт экспертов из журнала Минобороны США OE Watch.

Виктор Мураховский также отмечает, что калибр 152 мм совпадает с ПТУР «Корнет» и позволяет использовать его ракеты, которые обладают вдвое большей дальностью (10 км против 5 км) и бронебойностью (1400 мм против 850 мм), чем ракеты калибра 125 мм у «Рефлекс-М». Также в номенклатуру «Корнет» входит ракета ПВО 9М133ФМ-3, существенно превосходящая возможности ПВО-ракеты Инвар-М для Рефлекс-М, которая хотя и может поразить зависающий вертолет, но радиус действия 9М133ФМ-3 в два раза выше (10 км) и, главное, эта ракета специально спроектирована для поражения воздушных целей на высоте до 9 км и самолётов со скоростями до 900 км/ч. Многие отечественные эксперты ратуют за 152 мм калибр именно из-за возможности запускать зенитные ракеты и выполнять функции ПВО.

Отметим, что критической необходимости реализовывать в Т-14 пуск 152 мм ракет нет, так как танк Т-14 предназначен для работы в тактической группе с тяжёлой БМП Т-15, которая уже вооружена ПТРК «Корнет» и более эффективна в обстреле воздушных целей из своей зенитной пушки.

Пулемётное вооружение

Пулемётное вооружение составляют зенитная установка с пулемётом «Корд», управляемая дистанционно командиром или наводчиком, и спаренный с орудием ПКТМ. Зенитный пулемёт «Корд» смонтирован в собственной роботизированной башне, интегрирован с АФАР-радаром танка, тепловизорами и способен поражать на дистанции до 1500 метров даже высокоскоростные цели, поэтому, кроме функции ПВО, интегрирован в комплекс активной защиты танка.

Бронирование башни

Предположительно бронирование башни Т-14 состоит из основного бронирования и противоосколочного кожуха, приборы на башне находятся между слоями бронирования. Кожух защищает приборы танка и от осколочных, фугасных и пулевых повреждений, а также используется для снижения радиозаметности против самых совершенных ПТУР с радиолокационным наведением в различных диапазонах частот. Кроме этого, кожух башни, выполняя функцию «Клетки Фарадея», является одним из средств обеспечения заявленной устойчивости приборов к электромагнитному импульсу. Кожух является разборным с помощью защелок, что позволяет получать быстрый доступ к приборам под ним в целях ремонта и обслуживания. Часть оборудования на башне как обзорные радары КАЗ может быть быстро заменена в походных условиях без разборки кожуха башни через вытяжные пластиковые тросики.

На Т-14, вероятно, применено хранение части боекомплекта в кормовой части башни подобно Леопард-2 и Меркава, что позволяет при детонации боекомплекта выбросить взрывную волну с помощью вышебных панелей без серьезных разрушений танка, а также дополнительно прикрывать отделение МТО от ПТУР, атакующих в крышу танка. Вполне возможно, что в кормовой части башни хранится запас длинных БОПС повышенного могущества «Вакуум-1», которые из-за метровой длины могут не помещаться в напольную карусель с прочими снарядами. Источники подтверждают, что в кормовой части башни Т-14 находится запасной боекомплект для пулемета. При этом заявляется, что имеется специальный робот перезарядки пулемета данным боекомплектом без необходимости экипажу покидать танк.

Некоторое представление об основном бронировании башни Т-14 по кожухом может дать анализ первых экспериментов с необитаемыми башнями как «Объект 477» Точное устройство башни под кожухом в деталях засекречено, однако эксперты предлагают различные варианты визуализации конструкции, исходя из своих предположений.

Бронирование корпуса

Т-14 использует общие элементы пассивного бронирования для платформы Армата:

Система смешивания выхлопа с холодным воздухом и имитации выхлопных отверстий для дезориентации ПТУР с ИК ГСН как Javelin

Двигатель и активная подвеска

Т-14 использует общие для платформы Армата двигатель и активную подвеску со следующими характеристиками

• Двигатель с автоматической коробкой передач и переменной мощности от 1200 до 1800 л.с. обеспечивает движение до 90 км/ч и дальность хода до 500 км
• Активная подвеска обеспечивает кардинальное уменьшение раскачивания танка на ходу, что повышает точность стрельбы на ходу и скорость движения по
• пересеченной местности
• БИУС танка контролирует двигатель, трансмиссию и приборы активной подвески автоматически принимая решения по обслуживанию танка и отдавая голосовые команды экипажу

Сравнение Т-14 «Армата» с другими танками

При сравнении Т-14 с танками НАТО следует отметить, что общее аналитическое агентство FMSO при Министерстве обороны США в своем отчёте отмечает, что Т-14 является танком следующего поколения относительно существующих. Как отмечает в этом отчете аналитик FMSO Чарльз Бартлез, Т-14 обладает целым рядом преимуществ перед существующими танками НАТО: радаром дальнего действия, активной подвеской, увеличивающей скорость и точность стрельбы танка, лобовой броней, непробиваемой современными ракетами и снарядами, а также активной системой защиты, способной перехватывать даже снаряды.

На текущий момент со штатной системой комплекса активной защиты, оборудованной АФАР-радаром с функцией автоматического вычисления позиции выстрела по танку ракетой или снарядом, поставляются только два танка в мире: Т-14 и израильский танк Меркава. Хотя лобовая броня Меркавы более слабая, чем у Т-14, но расположенный спереди танка двигатель гарантирует защиту экипажа, правда, ценой утраты подвижности танка. Активная защита как Меркавы, так и других перспективных танков НАТО не в состоянии отражать снаряды.

Мнение офицеров Генштаба Великобритании, что основной боевой танк Challenger 2 не может пробить защиту Т-14 своим орудием и потому нуждается в замене.

Газета Die Welt опубликовала информацию из заключения Министерства обороны ФРГ о необходимости срочной замены Leopard 2 в связи с появлением Арматы Т-14, что привело к созданию франко-немецкого объединенного танкового концерна. Пресса сообщает, что основной мотив опасений немецких военных совпадает с британскими, а именно неспособность Leopard 2 пробить защиту Т-14.

Китайские танкостроители заявляют, что их VT-4 превосходит Армату Т-14, но как аргумент выдвигают предположение, что их реализация трансмиссии лучше. При этом правительство КНР проявило интерес к закупкам Т-14.

По информации польских СМИ, Т-14 по своей боевой мощи превосходит все существующие в мире танки.

Необходимо заметить, что сравнение Т-14 с другими танками выходит за рамки просто таблиц с ТТХ. Журнал «National Interest» в сравнении Т-14 и Абрамс, отмечает, что Т-14 имеет множество защитных технологий, которых нет не только в Абрамсе, но и ни в одном танке мира. Однако эксперт верит, что после выполнения модернизаций Абрамс сможет поражать Т-14. Ключевым критерием эксперт считает даже не защитные или атакующие средства Т-14 и Абрамса, а способность танка увидеть своего соперника раньше, то есть способности радаров и стелс-технологий, так как тот, кто смог увидеть соперника первым, по мнению эксперта, и выиграет бой.

Второй ключевой критерий, по мнению эксперта National Interest, - это способность ВПК РФ произвести достаточное количество Т-14 в условиях экономического кризиса. Экспертов National Interest поддерживает известный экономист Рик Смит, который отмечает, что Пентагон потерпел неудачу с программой Future Combat Systems, пытаясь создать танковую платформу, подобную Армате, и потратив $16,1 миллиардов долларов на исследования. Военные США поняли, что им требуется ещё 300 миллиардов долларов, и не могут себе это позволить. Однако экономически программа Арматы выглядит, по мнению Смита, не так дорогостояще.

Сам по себе выпуск Т-14 требует расширять критерии сравнения ТТХ танков за счёт новых технологий в танке нового поколения:

• Требуется учитывать не просто скорость танка по шоссе, а скорость танка по пересеченной местности, которая за счёт активной подвески у Т-14 достигает 90 км/ч, что является рекордом, а также не должна серьезно страдать точность стрельбы от движения по пересеченной местности.
• Наличие АФАР радара для обнаружения угроз и целей становится обязательным атрибутом современного танка.
• Современный танк должен иметь различные стелс-технологии в инфракрасном, радио- и магнитных диапазонах.
• Современный танк должен обладать не просто стелс-технологией как снижение заметности, а технологиями «динамического изменения сигнатур» в инфракрасном, радио- и магнитных диапазонах для блокирования систем распознания танка среди помех и ловушек с помощью библиотеки сигнатур.
• Современный танк должен иметь средства автоматической постановки не просто дымовых завес, которые прозрачны в ИК- и радиодиапазоне, а автоматической постановки мультиспектральных завес непрозрачных в инфракрасном и миллиметровом диапазоне.
• Требуется не просто наличие комплекса активной защиты, а способность активной защиты отражать не только ракетные атаки, но и сбивать подкалиберные бронебойные снаряды.
• Требуется не просто наличие зенитного пулемета, а высокоточной роботизированной зенитной установки, способной сбивать в том числе ракеты и даже снаряды по данным АФАР-радара.
• Современный танк должен быть оборудован электромагнитным оружием как минимум против ракет.
• Лобовое бронирование танка должно превышать 1000 мм эквивалента.
• Динамическое бронирование танка должно быть фактически неуязвимо для ручных гранатометов и с высокой вероятностью отражать атаки тяжелыми противотанковыми ракетами с тандемными боевыми частями.
• Башня современного танка должна требовать не просто пробития брони, а серьезных разрушений для выведения башни из строя. Боеприпасы, рассчитанные на поражение заряжающего и стрелка мелкими осколками в башне, должны быть неэффективны против современного танка.

Cравнение габаритов Т-14 и Т-90

Закупки Т-14 «Армата» для ВС России

Завод-производитель заявил, что по состоянию на 2015 год стоимость танка составляет 250 млн рублей. Из-за падения курса рубля и использование комплектующих российского происхождения Т-14, несмотря на более мощное оснащение, чем у западных танков, стоит в 1,5-2 раза дешевле. По заявлению директора Уралвагонзавода Олега Сиенко, предприятие получило заказ на изготовление 2300 экземпляров Т-14 до 2020 года, но в случае сокращения военного бюджета РФ план может быть расширен до 2025 года. По мнению эксперта Виктора Мураховского, финансирование проекта Т-14 будет приоритетным для МО РФ даже в ущерб другим проектам, так как очевидно, что возможные локальные войны, в которых может принять участие Россия, будут носить характер сухопутных сражений у её границ.

Данную точку зрения поддерживают аналитики FMSO Минобороны США, которые указывают на многократное упоминание в аналитическом отчете о Государственной программе вооружений РФ об эффективности закупок вооружений, выпущенного для общественного совета при Министерстве обороны РФ и научно-экспертного совета при Комитете Государственной думы РФ по обороне, анализов уроков из вооружённого конфликта на востоке Украины с выводами о необходимости массовых закупок танков Т-14. Предполагается, что «развёртывание массовых закупок бригадных комплектов танков „Армата“ должно стать одним из главных направлений Государственной Программы Вооружений РФ… Платформа „Армата“ как обеспечивающая качественное превосходство над любым современным танком должна рассматриваться как абсолютно приоритетная программа для поставки в производство и закупки». При этом, при недостатке бюджета Минобороны РФ, предлагается агрессивно наращивать закупки сухопутных вооружений, одновременно сокращая закупки ВМФ, включая новых АПЛ «Ясень-М», авианосцев, каких-либо аналогов БДК Mistral и других.

В апреле 2016 года СМИ сообщили о заказе ограниченной партии в размере 100 танков для проведения войсковых испытаний. Партия из 100 испытуемых танков позволит обнаружить возможные недоработки, а также дать инженерам задания по улучшению некоторых характеристик. Уже сейчас военные выдвигают требования об усилении двигателя до 1500 л/с и увеличении калибра орудия до 152 мм. В дальнейшем возможно создание на базе этого танка танка-робота, действующего без размещения в нём экипажа.

Экспорт

Экспорт танков на базе Арматы возможен после удовлетворения нужд гособоронзаказа. Уралвагонзавод заявил, что для получения разрешения на экспорт Т-14 с него в будущем будет снят гриф секретности.

Интерес к танку проявили Индия, Китай, Египет и страны Юго-Восточной Азии.

Возможна закупка Индией 1000 танков Т-14. Министерство обороны Таиланда рассматривает закупку Т-14 в связи с расторжением договора на закупку украинского танка «Оплот», но наиболее вероятно будет закуплен Т-90С, так как военные Таиланда ищут предложения в нижней ценовой категории танков.

National Interest, опросив экспертов, получил положительное заключение об экспортных перспективах Т-14 по следующей аргументацией:

• Модульность Арматы позволяет быстро создавать разные экспортные конфигурации Т-14 под специфические нужды разных заказчиков, гибко варьировать цену в различных комплектациях и предоставлять заказчикам богатые перспективы модернизации
• Акцент на защищённость экипажа будет безусловно привлекать военных как заказчиков
• Собственные китайские и индийские танки на самом деле являются лишь модернизацией танков 1980-х годов и новые варианты модернизаций вызывают нарекания у военных по части надёжности и боеспособности.

Тактико-технические характеристики Т-14 Армата

Экипаж, чел.: 3
Разработчик: УКБТМ
Производитель: Уралвагонзавод
Годы разработки: 2009-2014
Годы производства: 2014 - настоящее время
Компоновочная схема: лафетная с необитаемой башней

Вес Т-14 Армата

Броня Т-14 Армата

— Тип брони: Комбинированная многослойная
— Активная защита: «Афганит»
— Динамическая защита: «Малахит»

Вооружение

— Калибр и марка пушки: 125-мм 2А82 или 152-мм 2А83 по требованию
— Тип пушки: Гладкоствольная пушка
— Боекомплект пушки: 45 снарядов
— Пулемёты: 1 × 12,7-мм Корд. 1 × 7,62-мм ПКТМ

Двигатель Т-14 Армата

— Мощность двигателя, л. с.: Меняется в зависимости от форсировки 1350/1500/1800

Скорость Т-14 Армата

— Скорость по шоссе, км/ч: 80-90
— Запас хода по шоссе, км: 500
— Удельная мощность, л. с./т: 31
— Тип подвески: Активная

Внутри Т-14 Армата

В 2015 году на военном параде в Москве, посвященном 70-й годовщине Победы в Великой Отечественной Войне, широкой публике была представлена новейшая российская разработка - танк Т-14 «Армата», которая должна кардинальным образом повлиять на оснащенность сухопутных армий России и определить концепцию их применения на ближайшие десятилетия. Этот танк, позиционирующийся как танк 4-го поколения, вызвал большой интерес как у нас в стране, так и во всем мире.

В этой статье мы рассмотрим историю и предпосылки создания танка «Армата», его отличительные черты и технические характеристики, а также перспективы применения в реальных боевых действиях.

История и предпосылки создания нового танка «Армата»

Другой путь

На рубеже 2000-х годов в России разрабатывалось 2 проекта перспективного основного боевого танка, которые должны были бы стать заменой нынешнему российскому ОБТ - Т-90. Один из них - «Объект 460» или «Чёрный орёл» (см. фото выше) - был разработкой Омского конструкторского бюро. Он имел удлиненную модифицированную ходовую от танка Т-80У, в которой к шести каткам был добавлен еще один, а также зауженную башню новой конструкции, вооруженной уже зарекомендовавшей себя стандартной гладкоствольной 125 мм пушкой. Предполагалось, что масса танка будет порядка 48 тонн, а оснащаться он будет 1500-сильным газотурбинным двигателем, что давало бы ему удельную мощность более 30 л.с./т и делало одним из самых динамичных танков в мире.

Второй проект - «Объект 195» или «Т-95» (см. фото ниже) - был разработкой Уральского конструкторского бюро и корпорации «Уралвагонзавод». Это был «убертанк» для своего времени, в котором также на семикатковое шасси устанавливалась необитаемая (безэкипажная) башня, вооруженная грозным 152 мм гладкоствольным орудием. Экипаж танка (всего из 2-х человек) размещался в изолированной бронекапсуле в передней части корпуса. Вес танка был не маленьким - около 55 тонн, и его предполагалось оснастить дизельным двигателем мощностью 1650 л.с., что также давало бы ему неплохие динамические характеристики.

Предполагалось, что кинетическая энергия снаряда, выпущенного из 152 мм гладкоствольного орудия «Объекта 195», так велика, что в случае попадания в башню танка противника попросту ее отрывала.

Но в 2009-2010 годах оба проекта пришлось свернуть по нескольким причинам. Во-первых, разработка обоих танков велась не слишком активно и за время проектирования и испытаний (а это порядка 15-20 лет) они просто морально устарели. Во-вторых, переход на использование таких супертанков как Т-95 - достаточно дорогих и ресурсоемких в производстве - это был бы в какой-то мере переход на немецкий путь развития танкостроения времен Второй Мировой войны, т.е. абсолютно не оправдавший себя «путь королевских тигров и маусов». Нам же нужен был танк универсальный, массовый, с лучшем соотношением цены и качества, как знаменитая наша Т-34. Ну и, в-третьих, оба эти танка не совсем соответствовали концепции сетецентрической войны.

Концепция сетецентрической войны

Сетецентрическая война - это современная военная доктрина, ориентированная на увеличение боевой эффективности различных военных соединений, участвующих в вооруженных конфликтах или современных войнах, за счет объединения всех боевых и вспомогательных единиц в единую информационную сеть и как следствие достижения инфокоммуникационного превосходства над противником.

Т.е. получается, что за счет объединения и практически мгновенной коммуникации средств управления, разведывательных средств, а также средств уничтожения и подавления, достигается более ускоренное управление силами и средствами, повышение эффективности поражения сил противника и живучести своих собственных войск, а каждый участник боевых действий получает полную и своевременную информацию о реальной боевой обстановке.

Танковые соединения также должны быть адаптированы к современным реалиям сетецентрической войны, для этого сами танки должны иметь возможность подключаться к единой информационной сети и уметь практически мгновенно передавать в нее информацию, получаемую танком извне за счет своих собственных «обзорных» модулей. По сути это практически одно из требований к танкам нового 4-го поколения.

Танк 4-го поколения

«Объект 195» в представлении художника.

Классификация танков по поколениям на самом деле не официальна, очень условна и выглядит примерно так:

К первому поколению относятся танки 1950-1960 годов, такие как советские т-44 и т-54, немецкая «Пантера», английский «Центурион» и американский «Першинг».

Второе поколение связывают с появлением так называемых основных боевых танков (ОБТ). К нему относят танки 1960-1980 годов, такие как советский Т-62, американский М-60, английский «Чифтен», немецкий «Леопард» и французский АМХ-30.

К третьему поколению относят последние современные танки, такие как советский Т-80 и российский Т-90, американский «Абрамс», французский «Леклерк», английский «Челленджер», украинский «Оплот», южнокорейская «Черная Пантера», израильская «Меркава», итальянский «Ариете» и немецкий «Леопард-2».

Понятное дело, что более поздние поколения танков отличались более прочной броней, более совершенной защитой и более грозным вооружением. Это относится и к 4-му поколению танков, появление которых уже давно назрело. Но кроме этого, как уже говорилось выше, танки 4-го поколения должны быть максимально приспособлены к сетецентрической войне, а также по возможности соответствовать еще ряду требований:

• иметь необитаемую башню и автомат заряжания;
• экипаж должен быть изолирован в бронекапсуле;
• танк должен быть частично роботизирован.

Кстати, полностью роботизированный безэкипажный танк можно считать танком 5-го поколения.

Примерно с таким списком требований подошли к разработке нового танка наши конструкторы, когда в 2010 году после свертывания проектов «Объект 195» и «Объект 640» они получили задание в максимально сжатые сроки спроектировать танк нового поколения.

Платформа «Армата»

Заказ на проектировку, испытания и производство нового танка получила государственная корпорация «УралВагонЗавод», расположенная в Нижнем Тагиле и занимающаяся разработкой и производством различной военной техники. При разработке нового танка в Уральском Конструкторском Бюро, привязанном к «УралВагонЗаводу», активно использовались уже готовые перспективные наработки по разрабатывавшемуся уже здесь «Объекту 195», а также по проекту Омского конструкторского бюро - «Объекту 640». Оба закрытых проекта в немалой мере помогли нашим конструкторам достаточно быстро справиться с поставленной задачей.

Но самое главное это то, что в этот раз наши конструкторы (а также наше военное руководство) видело проблему постройки нового танка более широко, и было решено разработать не просто танк 4-го поколения, а универсальную платформу на гусеничном ходу, которая бы могла применяться для конструирования самой разнообразной военной техники, что решало бы описанную выше проблему универсальности, массовости и соотношения цены и качества.

Таким образом «Уралвагонзаводом» была спроектирована и реализована так называемая унифицированная боевая тяжелая гусеничная платформата «Армата», на основе которой предполагается создание порядка 30 самых разных наименований военной техники . Причем общими для них будет не только платформа, но и общая система управления боем, общая система связи, общая система активной защиты и многие другие узлы и модули.

Универсальная тяжелая боевая платформа «Армата» имеет три варианта компоновки двигателя: спереди, сзади и посередине . Это позволяет использовать платформу для конструирования практически любых видов военной техники. Для танка, например, используют заднее размещение двигателя, а вот для БМП - наоборот переднее.

На данный момент наша оборонка уже получила первые единицы техники на основе новой платформы - это бронированная ремонтно-эвакуационная машина БРЭМ Т-16 (пока только в качестве проекта), боевая машина пехоты БМП Т-15 и конечно же основной боевой танк Т-14 «Армата» , который мы уже могли лицезреть на параде Победы в Москве.

Танк Т-14 - это новейший российский танк 4-го поколения на универсальной боевой тяжелой гусенечной платформе «Армата». Индекс «14» танк получил как обычно по году реализации проекта - 2014. На стадии проекта танк имел обозначение «Объект 148».

Считается, что танк Т-14 «Армата» - это первый в мире танк 4-го поколения, первый танк в рамках концепции сетецентрической войны и что он вообще не имеет аналогов. В общем, по оценкам многих наших и зарубежных специалистов на сегодняшний день «Армата» - это лучший в мире танк.

Для начала давайте вкратце посмотрим, что же представляет из себя этот новый танк «Армата», какие конструктивные решения воплотили в нем наши инженеры-конструкторы, какими главными особенностями он обладает:

Главные особенности танка Т-14 «Армата»

• Танк обладает необитаемой башней. На ней установлена уже зарекомендовавшее себя дистанционно управляемое 125 мм гладкоствольное орудие с автоматом заряжания.
• Конструкция танка позволяет установить на него 152 мм орудие, уже испытанное на «Объекте 195».
• Экипаж танка располагается в изолированной бронекапсуле, выдерживающей прямое попадание всех существующих современных противотанковых снарядов.
• Бронекапсула с экипажем надежно отделена от боекомплекта и топливных баков.
• Активная подвеска позволит танку вести точную прицельную стрельбу на скорости до 40-50 км/ч.
• Предполагается, что активная подвеска позволит танку двигаться со скоростью до 90 км/ч не только по шоссе, но и по пересеченной местности.
• Используемый в танке новый вид комбинированной многослойной брони на 15% прочее, чем использовавшаяся в отечественных танках 3-го поколения. Эквивалент толщины брони - около 1000 мм.
• Все модули танка контролируются новейшей танковой информационно-управляющей системой (ТИУС), которая в случае обнаружения какой-либо неисправности оповещает об этом экипаж соответствующим голосовым сообщением.
• В радиолокационном комплексе «Арматы» используются радары с активной фазированной решеткой, способные вести на расстоянии до 100 км порядка 40 наземных и 25 воздушных целей.
• В случае обнаружения летящего в танк снаряда комплекс активной защиты «Афганит» автоматически поворачивает башню танка в сторону этого снаряда, чтобы встретить его более мощной лобовой броней и быть готовым нанести встречный удар по противнику, выпустившему этот снаряд.
• Дальность поражения 125 мм орудия - до 7000 м, в то время как у лучших западных образцов этот параметр составляет 5000 м.
• В танке «Армата» применено большое количество эффективных стелс-технологий, которые делают его практически невидимым или же трудноопределимым для многих видов вооружений.

ТТХ танка Т-14 «Армата»

Инфографика и распложение модулей в танке Т-14

Хорошая инфографика танка Т-14 с расположением модулей была сделана агенством «РИА Новости»:

Видео-обзор «Многоцелевой танк Т-14 на гусеничной платформе Армата»

К 80-летию «Уралвагонзавода» был выпущен интересный мини-видео-обзор о танке Т-14 «Армата»:

Радиолокационный комплекс

Т-14 - первый танк в мире, на котором используется радиолокационный радар на активной фазированной антенной решётке (АФАР-радары). Радары такого же типа ставят на новые российские многоцелевые истребители пятого поколения Т-50, которые должны прийти на смену СУ-27. В отличие от радаров с пассивной решеткой АФАР-радары состоят из большого числа независимо регулируемых активных модулей, чем значительно повышается следящая способность и надежность, так как в случае выхода из строя одного из модулей радара мы получим лишь незначительное искажение «картинки». Правда и стоимость таких радаров несколько выше.

В «Армате» используется 4 панели АФАР-радаров, расположенные по периметру башни (см. фото выше). Они защищены пуленепробиваемыми и противоосколочными экранами, но, тем не менее, легко могут быть заменены в полевых условиях (на фото видны пластиковые петли для извлечения панелей радаров).

Радиолокационный комплекс танка Т-14 может одновременно отслеживать до 40 наземных движущихся и до 25 воздушных аэродинамических целей, что делает его одним из ключевых элементов на поле боя в рамках концепции сетецентрической войны. Дистанция ведения целей - до 100 км.

Если же в целях маскировки основной обзорный радар танка выключен, то на близкой дистанции его заменяют два радара сверхбыстрой реакции, которые также используются для срабатывания разрушающих элементов активной защиты против выпущенных по танку снарядов.

Комплексы обнаружения целей в инфракрасном и ультрафиолетовом диапазоне

На башне Т-14 на одной оси с пулеметной установкой установлен панорамный прицел, служащий для определения координат целей, полученных различными обзорными модулями, при этом вращается он на 360 градусов не зависимо от пулемета.

Панорамный прицел включает в себя камеру в видимом диапазоне, камеру в инфракрасном диапазоне и лазерный дальномер. При захвате каждой новой цели радаром панорамный прицел автоматически поворачивается в ее сторону для определения точных ее координат. Полученная информация выводится на мониторы экипажа танка в виде тактической карты с координатами зафиксированных целей, причем в случае надобности можно нажатием пальца по изображению на сенсорном экране уточнить координаты той или иной цели.

Помимо панорамного прицела танк Т-14 оборудован шестью автономными камерами высокой четкости, которые позволяют экипажу следить за обстановкой вокруг танка по всему периметру. Эти камеры позволяют танкистам получать оценивать обстановку при выключенном радаре и в условиях ведения противником радио-электронной борьбы, а также фиксируют лазерные указки, направленные на танк.

Кроме того, эти HD-камеры могут видеть сквозь дымовую завесу (в инфракрасном спектре), давая значительное преимущество «Армате», использующей данный вид маскировки. При этом приводится следующий пример:

При окружении танка Т-14 пехотой противника он может поставить вокруг себя дымовую завесу, сделавшись невидимым для вражеских гранатометчиков, и расстрелять их из пулеметной установки по данным инфракрасных HD-камер.

Комплекс активной защиты «Афганит»

И радиолокационный комплекс из 4-х АФАР-радаров и 2-х высокоскоростных радаров, и инфракрасные HD-камеры входят в состав комплекса активной защиты танка, которая служит не только для разведки целей, но и для своевременного обнаружения угроз для танка и их ликвидации. Вот какими особенностями обладает устанавливаемый на «Армату» комплекс активной защиты «Афганит»:

• При выявлении подлетающего в сторону танка вражеского снаряда «Афганит» автоматически поворачивает башню танка в сторону этого снаряда, чтобы с одной стороны встретить его более мощной броней, а с другой стороны - чтобы быть готовым нанести встречный удар по объекту, выпустившему этот снаряд.
• При выявлении подлетающих к танку снарядов «Афганит» автоматически управляет пулеметной установкой для их уничтожения.
• В случае необходимости повышенной маскировки «Афганит» может действовать в пассивном режиме с выключенным радаром, ориентируясь на данные HD-камер.
• «Афганит» безопасен для своей пехоты, находящейся вблизи танка, так как для противодействия ракетам противника использует в большей степени средства радио-электронной борьбы и дымометаллических завес.
• Кроме того по последним данным «Афганит» успешно противостоит современным бронебойным снарядам с сердечниками.

Комплекс активной защиты «Афганит» способен поражать снаряды, подлетающие к танку со скоростью до 1700 м/с. Но нашими конструкторами уже разрабатывается новая активная защита - «Заслон», которая сможет перехватывать снаряды, подлетающие со скоростью до 3000 м/с.

Комплекс динамической защиты «Малахит»

На танке Т-14 установлен также и комплекс динамической защиты «Малахит». Вот какими особенностями он обладает:

• «Малахит» успешно противостоит не только различным кумулятивным снарядам, но и способен разрушать новейшие натовские подкалиберные снаряды, которые были специально сконструированы для пробивания таких предшествующих «Малахиту» динамических защит, как «Реликт» и «Контакт-5».
• «Малахит» значительно лучше противостоит самым передовым противотанковым ракетным комплексам (ПТРК).
• За счет снижения количества взрывчатого вещества в динамической защите «Малахит» практически исключен вариант поражения собственной пехоты и повреждения обзорных приборов танка.

Вооружение танка Т-14

Система управления огнем танка Т-14 связана с комплексом активной защиты «Афганит» и его радио-оптическими модулями. С их помощью производится наведение вооружения танка на обнаруженные цели. Кроме того, при прицеливании используются данные, поступающие со следующих датчиков:

• гироскопические датчики угловой ориентации танка в пространстве;
• датчик температуры и влажности воздуха;
• датчик направления и скорости ветра;
• датчиком изгиба ствола от нагрева.

Свои же собственные координаты танк получает с помощью спутниковой системы GLONASS.

Как мы уже писали выше, танк Т-14 может оснащаться как стандартным 125 мм орудием, так и 152 мм пушкой. В стандартной комплектации на «Армату» ставят уже зарекомендовавшее себя 125 мм гладкоствольное орудие 2А82-1C, которое обладает на 17 % более высокой дульной энергией и на 20 % большей точностью, чем лучший образцы западных устанавливаемых на танки орудий.

Также следует отметить, что дальность поражения из этого орудия составляет около 7000 м, что превышает показатели зарубежных танковых орудий у большей части которых дальность поражения не превышает 5000 м. Это опять же дает «Армате» значительное преимущество - именно нашему танку будет принадлежать право «длинной руки», т.е. он сможет расстреливать танки противника, даже не сближаясь с ними на их дальность поражения.

Кроме того, орудие 2A82 имеет возможность стрелять боеприпасами до 1 метра длиной (например, такими как подкалиберные бронебойные снаряды повышенного могущества «Вакуум-1»). На Т-14 устанавливается автомат заряжания на 32 снаряда, за счет чего достигается скорострельность в 10-12 выстрелов в минуту.

На некоторую часть танков «Армата» собираются ставить 152 мм орудие 2A83, у которого бронебойность подкалиберных снарядов больше 1000 мм, а их скорость составляет 2000 м/с, что не оставляет никаких шансов всем известным современным танкам. Кроме того, как заявляют руководители корпорации «Уралвагонзавод», кинетическая энергия снаряда 152 мм орудия такова, что чаще будет просто отрывать башню поражаемого вражеского танка.

Оба орудия позволяют использовать свой ствол для запуска управляемых ракет. Предполагается, что для 152 мм орудия могут использоваться ракеты с бронебойностью до 1500 мм и дальностью действия до 10000 м, которые могут поражать как наземные, так и воздушные цели.

Часть экспертов при этом указывают на возможность использования на вооруженных 152 мм орудием танках Т-14 управляемых активно-реактивных снарядов с дальностью действия до 30 км, что превращает такую «Армату» в танк огневой поддержки с использование как против вражеской пехоты, так и против сильно защищённых объектов противника.

Из пулеметного вооружения на «Армату» ставится крупнокалиберный 12,7 мм пулемёт «Корд», управляемый экипажем дистанционно и входящий в комплекс активной защиты «Афганит», а также 7,62 мм пулемёт Калашникова, спаренный с танковым орудием. Причем для перезарядки «Корда» имеется специальная автоматизированная система, не требующая участия членов экипажа.

Бронирование танка Т-14

Как мы указывали выше, одной из главных особенностей танка «Армата» является наличие специальной изолированной бронекапсулы, отделенной от остальной части танка бронированными перегородками и служащей для размещения в ней всего экипажа с компьютерами управления. Кроме того, бронекапсула защищает от оружия массового поражения и имеет систему кондиционирования и систему пожаротушения. Все это значительно повышает и живучесть экипажа, и живучесть самого танка. Заявляется, что максимальная длительность непрерывного пребывания экипажа в бронекапсуле составляет около 3 суток.

При производстве танков «Армата» используется новый вид бронестали с керамическими вставками, которая имеет повышенную бронестойкость. Это позволило при той же толщине брони добиться меньшей массы танка, а соответственно лучшей динамики. Тем не менее ожидается, что в фронтальной проекции Т-14 имеет эквивалент брони более 1000 мм против подкалиберных снарядов и около 1300 мм против кумулятивных снарядов. Это делает танк устойчивым к попаданию в лоб любых современных боеприпасов и способным противостоять таким грозным противотанковым средствам, как американский тяжёлый противотанковый ракетный комплекс «TOW» и американский переносной противотанковый ракетный комплекс «Javelin» .

Башня Т-14

Устройство башни является засекреченной информацией, тем не менее, предполагается, что она состоит из внешнего противоосколочного кожуха, под которым скрывается основная броня башни. Противоосколочный кожух при этом выполняет несколько функций :

Защита приборов танка от осколков, фугасных снарядов и пулевых пробитий;
- снижение радиозаметности для противодействия ПТУР с радиолокационным наведением;
- экранирование внешних электронных полей, что делает приборы башни устойчивым к разного рода магнитным импульсам.

Ниже представлено видео с возможным устройством башни танка Т-14:

Стелс-технологии

Еще одной значительной особенностью Т-14 является использование различных стелс-технологий, которые кардинальным образом снижают заметность танка инфракрасном, радиолокационном и магнитном спектрах наблюдения. Вот какие стелс-средства применены в «Армате»:

• уникальное GALS-покрытие, способствующее отражению широкого диапазона волн и защищающего танк от перегрева на солнце;
• плоские отражающие грани корпуса, снижающие заметность танка в радиодиапазоне;
• система смешивания выхлопных газов с окружающим воздухом, снижающие заметность танка в инфракрасном диапазоне;
• теплоизоляция на внутренней стороне корпуса, также снижающая заметность Т-14 в ИК-диапазоне;
• тепловые ловушки, искажеющие «сигнатуру» (визуального образа танка) в инфракрасном диапазоне;
• искажение собственного магнитного поля, затрудняющее определение местонахождения танка для магнитометрического оружия.

Все это вызывает значительные затруднения у противника при обнаружении «Арматы», при определении ее координат и вообще при идентификации его как танка.

Многие эксперты считают, что Т-14 «Армата» - это первый в мире стелс-танк.

Двигатель

Танк Т-14 оснащается многотопливным 12-цилиндровым четырёхтактным Х-образным дизельным двигателем с турбонаддувом (12Н360), который был спроектирован в Челябинске и производится там же - на Челябинском тракторном заводом. Двигатель имеет переключающуюся мощность с 1200 до 1500 л.с., но на серийной технике предполагается установка двигателя с максимальной мощностью в 1800 л.с. Это обеспечит танку отличные динамические характеристики - так максимальная скорость по шоссе будет достигать 90 км/ч. К тому же этот четырехтактный двигатель намного экономичней старых двухтактных, за счет чего обеспечивается дальность хода без дозаправки в 500 км.

Коробка на Т-14 автоматическая роботизированная с возможностью переключения на ручное управление.

Также следует отметить, что выхлопные газы выводятся через трубы, проходящие через дополнительные топливные баки. Это обеспечивает их дополнительно охлаждение и в конечном итоге снижает заметность танка в инфракрасном диапазоне. Сами баки прикрыты бронелистами и противокумулятивными экранами, а от возгорания они защищены открытоячеистым наполнителем.

Двигатель и трансмиссия объединены в отдельный модуль, что позволяет произвести замену вышедшего из строя силового блока менее чем за час.

Активная подвеска

Если раньше на российских танках применялась 6-катковая ходовая, то у платформы «Армата» она 7-катковая, что позволяет строить на ее базе технику с максимальной массой до 60 тонн. Поэтому у танка Т-14 остается огромный потенциал для всякого рода модернизаций.

Используемая в танке Т-14 подвеска - активная, то есть она способна по датчикам определять неровности под гусеницами и автоматически регулировать высоту катков. Эта особенность не только повышает скорость танка по пересеченной местности, но и значительно (примерно в 1.5 - 2.0 раза) повышает точность прицеливания в движении. Высокоточная стрельба во время быстрого перемещения по полю боя - это еще одно неоспоримое преимущество «Арматы» при возможно «встрече» с такими довольно вероятными противниками как «Леопард-2» или «Абрамс» , в которых до сих пор используется неуправляемая гидропневматическая подвеска, разработанная больше 30 лет назад.

Танковая информационно-управляющая система

На «Армату» устанавливается одна из лучших танковых информационно-управляющих систем (ТИУС), которая в режиме реального времени ведет контроль над всеми модулями танка и автоматически проверяет их на предмет неисправности. В случае же выявления каких-либо неполадок ТИУС-система в голосовом режиме информирует об этом экипаж и дает рекомендации по их устранению.

Заказ «оборонки»

На параде в Москве в 2015 году публике были представлены Т-14 из первой опытно-промышленной партии (в 20 танков). Серийное производство «Арматы» начато в 2016 году и к его концу намечено выпустить еще около 100 машин, которые будут активно использоваться в разного рода испытаниях и учениях для выявления недостатков и определения необходимых улучшений.

Всего же к 2020 году планируется ввести в строй 2300 танков Т-14 «Армата». Именно так государственный заказ был представлен Министерством Обороны РФ госкорпорации «Уралвагонзавод». Причем отдельно было указано, что серийное производство танков «Армата» не будет прекращено даже в условиях жесткого экономического кризиса.

Кстати, руководством «Уралвагонзавода» указывается стоимость танка в 250 млн. рублей (это порядка 4-5 млн. долларов). А значит, вся партия Т-14 в 2300 танков обойдется нашему государству в 10 млрд. долларов.

Другие боевые машины на платформе «Армата»

Боевая машина пехоты (БМП) Т-15 «Армата»

Кроме танка Т-14 на унифицированной тяжелой боевой гусеничной платформе планируется выпускать бронированную боевую машину пехоты Т-15, первые экземпляры которой были также продемонстрированы на параде Победы в Москве. Надо сказать, что это первая тяжелобронированная БМП в российской армии. Ее танковый уровень бронирования - непробиваемый для современных ПТУР калибром до 150 мм и БОПС калибром до 120 мм, а также наличие активной защиты «Афганит» позволяет ей действовать в одной тактической группе вместе танками Т-14 и делает ее «сетецентрической» боевой машиной.

Масса БМП Т-15 составляет порядка 50 тонн, экипаж - 3 человека, кроме того сзади у нее располагается десантный модуль на 9 человек.

Универсальность и модульность платформы «Арматы» позволяет иметь БМП Т-15 несколько боевых конфигураций:

• Основной вариант с боевым модулем «Бумеранг-БМ», вооружение которого включает противо-танковый ракетный комплекс «Корнет-ЭМ», 30 мм автоматическую зенитную пушку 2А42 и 7,62-мм пулемет ПКТМ, позволяет ей успешно противостоять различным наземным и воздушным целям на дистанции до 4 км (универсальная ПВО-конфигурация).
• Вариант с боевым модулем «Байкал», вооружение которого включает в себя модифицированную корабельную 57 мм зенитную установку с более высокой огневой мощью и дистанцией поражения до 8 км (дальнобойная ПВО-конфигурация).
• Вариант со 120 мм тяжелым минометом (противопехотная конфигурация).

Ниже представлена инфографика с ТТХ по БМП Т-15 «Армата»:

Бронированная ремонтно-эвакуационная машина (БРЭМ) Т-16 «Армата»

Выше представлено фото бронированной ремонтно-эвакуационной машины БРЭМ-1М, созданной на базе шасси танка Т-72 и предназначенной для эвакуации повреждённой или застрявшей техники в боевых условиях. На базе универсальной тяжелой платформы «Армата» предполагается выпустить новую БРЭМ под индексом Т-16, которая будет оснащаться более мощным грузовым краном и целым комплексом различного специального оборудования.

Самоходная артиллерийская установка (САУ) «Коалиция-СВ»

Дабы включить в одну группу с танками Т-14 и БМП т-15 технику с мощной и дальнобойной огневой поддержкой планируется перенести на тяжелую боевую платформу «Армата» и новейшую нашу самоходную артиллерийскую установку 2С35 «Коалиция-СВ», пришедшую на смену устаревшим САУ 2С3 «Акация» и 2С19 «Мста-С». Разработанная ЦНИИ «Буревестник» и выпускаемая на заводе «Уралтрансмаш», также входящего в корпорацию «Уралвагонзавод», 152 мм самоходная гаубица имеет самый разнообразный спектр целей: от уничтожения тактических ядерных средств противника и разрушения его фортификационных сооружений до противодействия его живой силе и технике.

При проектировании «Коалиции-СВ» также придерживались принципа модульности и универсальности поэтому эта гаубица может устанавливаться практически на любую платформу, в том числе и на корабельную.

Главной особенностью новой САУ является дальность ее действия - до 70 км, что значительно превосходит по этому параметру все известные зарубежные аналоги. Боекомплект «Коалиции-СВ» составляет 70 снарядов, скорострельность - 10-15 выстрелов в минуту.

Кроме того, на базе универсальной платформы «Армата» предполагается также построить следующие виды техники:

• Боевая машина огнемётчиков (БМО-2)
• Тяжёлая огнемётная система (TOС БМ-2)
• Многоцелевая инженерная машина (МИМ-А)
• Транспортно-заряжающая машина тяжёлой огнеметной системы (ТЗМ-2)
• Минный заградитель (УМЗ-А)
• Плавающий транспортёр (ПТС-А)
• Мостоукладчик (МТ-А)

Перспективы применения танка «Армата»

Как мы уже писали выше танк Т-14 «Армата» разработан в рамках сетецентрической концепции, поэтому он предназначен для ведения боевых действий в составе тактической группировки, включающей технику и системы самого разного характера: другие танки «Армата» или же модернизированные для сетецентрической войны танки Т-90С, несколько БМП Т-15, батарею САУ «Коалиция-СВ», ударные вертолеты КА-52 «Аллигатор» и другая техника. При этом Т-14 «Армате» в этой группе отводится одна из ключевых ролей, а именно роль разведчика, целеуказателя и командирского танка, управляющего боем посредством единой системы управления.

Заключение

Все это хорошо, что в части военных проектов мы не отстаем, а где-то и опережаем другие ведущие военные державы мира, и разработка и внедрение универсальной тяжелой платформы «Армата» должны значительно подтянуть обороноспособность нашей страны на случай большой (третьей мировой) войны. Вопрос только какой она будет эта большая война и вообще можно ли будет из нее выйти победителем?

P.S. Ниже представлено видео о новейшей истории наших танковых войск, представленное Министерством Обороны на День танкиста, в котором можно наблюдать и героя нашего обзора - танк Т-14 «Армата».

/По материалам in-rating.ru /

Третьего поколения, и активно применяемые армиями различных стран мира.

Российские инженеры активно разрабатывают новую конструкцию, получившую предварительное название Т-99 "Универсальная Боевая Платформа" и позже утверждённую как танк Т-14 Армата.

Разработка

Новый российский ОБТ Армата имеет некоторые общие черты с проектом Т-95 (Объект 195) , который аннулирован в мае 2010 года.

Впервые Т-14 был замечен незадолго до парада, его первая фотография появилась в 2014 году, одновременно с видео.

Точные характеристики назвать сложно. Танк весит около 50 тонн, имеет гладкоствольную пушку и необитаемую башню. Ожидается, что эксплуатация начнётся после 2016 года, а поступление на вооружение - в 2020 году. Предположительный заказ составляет 2300 единиц и призван постепенно заменять устаревший парк техники советских времён.

Конструкция

Армата создавался как танк нового поколения, поэтому сохранил мало сходств с предшественниками. Прежде всего он обзавёлся бронекапсулой, объединяющей экипаж из 3 человек в одном помещении. Этот отсек отделён от боекомплекта и топливных баков, благодаря чему люди в нём хорошо защищены от возможных возгораний и легко могут общаться друг с другом.

Обитаемое помещение стало значительно просторнее и комфортнее. Танк рассчитан на суточное нахождение и работу экипажа внутри. Это достигается значительно улучшенной эргономикой и комфортными креслами. Например, механик-водитель получил штурвал вместо привычных рычагов, педали газа и тормоза, ручку управления автоматической коробкой передач. Есть регулировка положения штурвала.

Рабочие места оснащены мониторами, на которые выводится изображения с наружных камер. Даже наведение и стрельба производятся подобно компьютерной игре или симулятору и требуют от наводчика совместить прицел на дисплее с целью с помощью джойстика.

Корпус и башня

Т-14 Армата должен стать отлично защищённым ОБТ, поскольку не только имеет новую компоновку и производится с использованием новой броневой стали, но и обладает 4 системами защиты.

Первая ступень начинается с окраски и внешнего покрытия танка, созданных по стелс-технологии. Благодаря этому снижается видимость танка для радаров и систем наведения.

Дальше в действие вступают активные средства, КАЗ Афганит, уничтожающий вражеские ПТУР на подлёте с помощью своих зарядов и способный распылять дымометаллическое облако при облучении танка лазером. Также имеется система борьбы с минами с электромагнитными взрывателями.

Традиционно для современных ОБТ есть встроенная динамическая броня, но конструкторы пошли дальше и прикрыли не только ВЛД, башню и борта. НЛД Арматы, крыша и люки также защищены ей, благодаря чему серьёзно повышаются шансы против существующих и перспективных крышебойных боеприпасов.

Вооружение

Гладкоствольное орудие 2А82-1М калибра 125 мм, а, при необходимости, другое 152 мм, может использоваться в качестве пусковой установки для управляемых ракет. Такие пушки давно используются на советских и российских ОБТ, еще со времен Холодной войны, и доказали на практике эффективность. Для поражения пехоты и легко бронированных целей предназначен пулемёт в дистанционно управляемой установке.

Т-14 получил БПС Вакуум-1 в качестве штатного снаряда, длина которого составляет 900 мм, а автомат заряжания способен использовать ещё более длинные боеприпасы. Автомат заряжания нового типа вместе с отделенной от экипажа боеукладкой уберет недостаток российских ОБТ в виде уязвимости боекомплекта и поражения экипажа при его взрыве.

Двигатель, трансмиссия, ходовая часть

Танк Армата получил Х-образный дизельный двигатель мощностью до 1500 л.с., управляемый электроникой. В данный момент мощность составляет 1200 л.с., поскольку признана оптимальной. Выхлоп выведен по бокам МТО, газы смешиваются с забортным воздухом для уменьшения заметности. Электроника отвечает и за реверсивную коробку передач, обладающую 8 ступенями переднего хода и таким же количеством заднего, вместе с механизмом поворота, однако остаётся возможность полностью механического управления.

Ходовая состоит из 7 обрезиненных опорных катков, благодаря её удлинению и мощности двигателя, Т-14 имеет отличный потенциал для дальнейшей модернизации, сейчас говорят о том, что запас по весу составляет 15 тонн. По бокам расположены экраны со встроенной защитой, а МТО прикрыт противокумулятивными решётками.

Двигатель вместе с трансмиссией объеденены в один модуль, благодаря чему в полевых условиях силовой блок меняется за несколько часов.

Дополнительные системы

Применены стандартные устройства для современных танков- кондиционер, система ночного видения и защита от оружия массового поражения. Из уникальных дополнений планируется радар самолетного типа, не имеющий аналогов в мире и позволяющий захватывать до 40 динамических и 25 аэродинамических целей.

Т-14 получил цифровые системы управления, что позволит увеличить скорость любых выполняемых операций и связать Армату с любой другой техникой, оснащенной цифровым оборудованием. Так же это даст возможность засекать любые угрозы и противодействовать им с помощью встроенной динамической брони или успевать выстрелить первым при встрече с вражескими силами даже на ходу.

Машины на универсальной платформе

В настоящий момент программа предусматривает разработку единого шасси, которое в будущем сформирует целое семейство специализированных машин на своей базе:

• боевые машины;
• машины боевого управления;
• машины артиллерийского и ракетного вооружения;
• машины войсковой ПВО;
• машины тылового обеспечения.

Инновационный подход и унификация, как считают разработчики, существенно облегчат создание необходимых конфигураций и позволит гибко подстраивать под требуемые условия.
