Цели сетевого планирования и управления. Сетевое и календарное планирования проекта

Сетевое планирование -- метод анализа сроков (ранних и поздних) начала и окончания нереализованных частей проекта, позволяет увязать выполнение различных работ и процессов во времени, получив прогноз общей продолжительности реализации всего проекта.

Метод появился путем объединения двух методов:

Первого метода - метода критического пути, разработанного в 1956 г специалистом в области вычислительной техники из фирмы «Дюпон» М. Уолкером и с Д. Келли, работавшим в группе планирования капитального строительства фирмы «Ремингтон Рэд».

Второго метода - метода оценки и анализа программ, разработанных в военно-морских силах США.

Объединенный метод получил название метод сетевого планирования и управления.

Сетевое планирование и управление содержит три основных этапа:

Структурное планирование;

Календарное планирование;

Оперативное управление .

Цель структурного планирования состоит в описании состава и взаимосвязи технологических операций, которые требуется выполнить для реализации проекта. В теории сетевого планирования такие операции называются работами или задачами. Кроме того, на данном шаге требуется определить продолжительности работ. Результатом структурного планирования является сетевой график проекта.

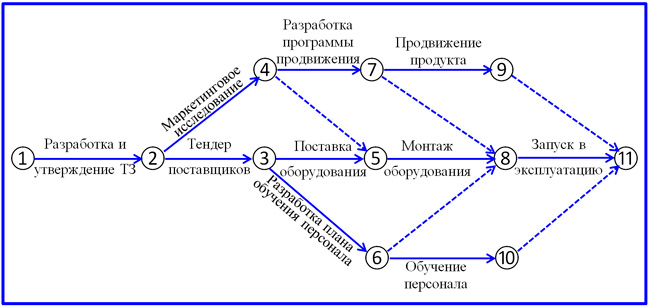

Сетевой график состоит из элементов двух видов - работ и событий - и позволяет в наглядной форме представить структуру проекта с точки зрения входящих в него работ. Другими словами, сетевой график отображает взаимосвязи между работами внутри проекта и порядок их выполнения. Сетевой график позволяет, прежде всего, оценить временные характеристики проекта и входящих в него работ. В этом отношении наиболее важное значение в построении плана проекта имеют так называемые критические работы. Работа считается критической, если задержка ее начала приводит к задержке срока окончания проекта в целом. Некритическая работа отличается тем, что промежуток времени между ее ранним началом и поздним окончанием больше ее фактической продолжительности. Критический путь представляет собой непрерывную последовательность критических работ, связывающую исходное и завершающее события сети. Для построения критического пути необходимо выявить все критические работы проекта.

Процесс решения задач, связанных с назначением и распределением ресурсов, происходит на следующем этапе сетевого планирования - на этапе построения календарного графика. Календарный график строится на основе диаграммы Ганта. Диаграмма Ганта -- это линейный график, задающий сроки начала и окончания взаимосвязанных работ, с указанием ресурсов, используемых для их выполнения.

Логическая последовательность выполнения операций (работ) может быть проиллюстрирована с помощью графа. Существуют различные типы графов, но наиболее широкое применение получили два типа: так называемые вершинные и стрелочные графы. Однако каждый из них имеет свои преимущества и недостатки, и выбор того или иного графа является вопросом личных предпочтений или же определяется целью создания и использования данного графа.

В стрелочном типе графов каждая работа представлена стрелкой. Длина стрелок значения не имеет. Направление стрелки отражает ход времени и обычно указывается слева направо. Начало и окончание каждой работы называются событиями и изображаются на графе кружочками или узлом.

Работы обозначают буквой или словом, а события -- числом. Поскольку любая работа характеризуется парой событий, ее можно также обозначать с помощью чисел, соответствующих этим событиям. Одному узлу может соответствовать (входить или выходить из него) несколько операций. Событие, изображаемое на графе с помощью узла, не считается свершившимся до тех пор, пока не окончены все входящие в него работы. Работа, выходящая из некоторого узла, не может начаться до тех пор, пока не будет достигнуто начальное событие, т.е. пока не будут завершены все работы, входящие в узловое начальное событие .

Фиктивная логическая стрелка вводится в граф, если необходимо отразить, что некоторое событие не может появиться раньше другого события, а с помощью обычных стрелок, соответствующих работам, этого сделать нельзя. Функция фиктивной логической операции состоит в том, чтобы показать последовательность появления событий.

Фиктивным логическим работам ставится в соответствие нулевая продолжительность выполнения, а изображаются они обычно пунктиром.

В вершинном типе сетевых графов работы представлены узлами графа, а стрелками изображаются их взаимосвязи. В таких графах не возникает необходимости вводить фиктивные операции. Как и в предыдущем случае, течение времени следует изображать в направлении слева направо.

Каждый из описанных типов графов имеет свои преимущества и недостатки. Обычно не имеет принципиального значения, какая из систем используется. Если в стрелочные графы приходится вводить достаточно большое число фиктивных операций, то гораздо более предпочтительным.

ВЫВОДЫ ПО 1 ГЛАВЕ

Существует большое разнообразие выбора программных средств, предназначенных для решения задач планирования, сопровождения и реализации проектов. Различаются они масштабностью охвата: системы управления проектами для малых и средних предприятий и системы управления проектами для больших корпораций, предприятий - профессиональные системы управления проектами.

В данной курсовой работе речь пойдёт о системах управления проектами для малых и средних предприятий как о системах, наиболее широко применяемых в нашей стране в связи с присутствием на рынке всё большего и большего количества данного масштаба предприятий и фирм. В частности, будем рассматривать систему управления проектами Microsoft Project.

Microsoft Project является идеальной системой для управления проектами.

Во-первых в системе предусмотрены большинство необходимых функций.

Во-вторых, Microsoft Office является самым распространенным офисным приложением не только в России, но и в мире. Это очень важно например для интеграции приложений.

Еще важной деталью управления проектами при помощи автономных приложений является получение конкурентных преимуществ, по отношению ко времени реагирования на изменения в проекты. Теперь нет необходимости иметь сильное профильное образование (оно конечно не помешает), система сама решит все проблемы, которые возникают в ходе планирования.

Методы сетевого анализа и сетевого управления применимы для разработки новых продуктов и технологий как в традиционных отраслях, для которых типичны лишь пошаговые инновации, так и для новых, быстро развивающихся: сетевое сотрудничество является важным инструментом и при мобилизации ресурсов, и при более эффективном использовании существующих ресурсов.

В практическом плане применение сетевого подхода в логистике дает возможность использовать графические методы планирования в сочетании с элементами вероятностных моделей распределения длительностей отдельных этапов работ.

Система сетевого планирования и управления (СПУ) - совокупность научно обоснованных положений организации и управления производством, основанной на моделировании процесса с помощью сетевого графика на базе применения теории графов, теории вероятностей и компьютерных технологий.

Система СПУ позволяет формировать календарный план реализации сложного комплекса работ, определять и мобилизовать резервы времени, предупреждать возможные срывы в ходе работ, осуществлять оперативную корректировку планов.

Первоначально разработка СПУ вызывалась необходимостью обоснованного прогнозирования срока окончания крупных бизнес-проектов, однако по мере развития этих систем и компьютерных технологий они стали применяться для решения значительно более широкого круга задач. Будучи эффективным средством планирования и управления, сетевые методы вместе с тем отличаются простотой и доступностью, что в немалой степени способствовало их быстрому освоению на практике. В настоящее время возможно применение СПУ как в форме однократного использования сетевых методов и моделей, так и в форме постоянно действующей системы СПУ как составной части более сложных систем управления. В этом случае методы СПУ сочетаются с применением ряда экономико-математических методов, в первую очередь таких, в которых использование сетевых моделей особо показательно и результативно (теория массового обслуживания).

Преимущества СПУ весьма велики, поскольку система позволяет:

- сформировать календарный план реализации сложного бизнес-проекта;
- определить и мобилизовать резервы времени, материальных, финансовых, информационных, трудовых ресурсов;
- осуществить реализацию логистического принципа "точно в срок" с прогнозированием и предупреждением возможных срывов в ходе реализации проекта;
- производить оперативную реализацию бизнес-проекта;
- повышать эффективность менеджмента при четком распределении ответственности между руководителями разного уровня и исполнителями и необходимом делегировании полномочий.

Особенностью методов СПУ является не только моделирование всего комплекса работ, но и выявление тех участков, от которых в наибольшей степени зависит выполнение всего бизнес-проекта в установленные сроки. Этот метод учитывает все многообразие связей между отдельными работами, позволяет оценить влияние отклонения от плана на дальнейший ход работы и способствует оптимизации процесса управления всем ходом работ.

Основным элементом системы СПУ является сетевая модель, отображающая с любой степенью детализации план выполнения некоторого комплекса взаимосвязанных работ, заданного в специфической форме сети, наглядное изображение которой представляет собой сетевой график. Сетевым графиком называется наглядное изображение последовательности и взаимной логической связи всех работ, выполняемых в процессе разработки и получаемых при этом результатов, вплоть до достижения конечной цели. Различают системы СПУ с детерминированными и вероятностными моделями. Всем моделям свойственны общие принципы:

- по каждому объекту составляются сетевые графики - условные экономико-математические модели, отражающие весь ход выполнения работ от начала до завершения;
- сроки проведения работ по отдельным этапам определяются исходя из конечного срока;
- при составлении сетевого графика используются следующие исходные материалы: задание на проектирование, проектно-конструкторская документация, проекты производства работ, действующие технологические процессы, графики поставок ресурсов, оборудования, документации.

Главными элементами сетевого графика являются понятия событие и работа. Термином "работа" обозначается совокупность приемов и действий, необходимых для выполнения конкретной задачи или достижения определенной цели. Работа выражает сложное понятие и подразделяется на работу-действие, работу-ожидание и зависимость (фиктивную работу).

Работа-действие - процесс, происходящий во времени, и требующий затрат ресурсов (материальных, информационных, финансовых, трудовых). Каждая работа-действие конкретна, определенна, имеет ответственного исполнителя. Она переводит одно событие в другое и на сетевом графике изображается сплошной линией со стрелкой. Примеры подобной работы: закупка материальных ресурсов, изготовление конечной продукции, испытание конструкции.

Работа-ожидание - процесс, происходящий во времени, но не требующий ресурсных затрат. Работа-ожидание переносит событие во времени и на сетевом графике также изображается сплошной линией со стрелкой. К таким работам относятся процесс сушки изделия естественным путем после покраски, твердение бетона при строительных работах.

Зависимость (фиктивная работа) показывает логическую связь между двумя или несколькими событиями; не требует ресурсных и временных затрат, но указывает на то, что возможность начала одной работы непосредственно зависит от результатов другой. Ее продолжительность принимается равной нулю и на сетевом графике она изображается пунктирной линией со стрелкой.

Термином событие обозначается некоторый итог, результат, состояние, момент завершения процесса, которым закапчивается какая-либо работа. Событие отражает этап выполнения комплекса работ, причем этот результат должен быть достаточным для начала последующей работы. Иначе говоря, событие может свершиться только тогда, когда закончатся все работы, ему предшествующие, а последующие работы могут начаться только тогда, когда событие свершится. Для всех непосредственно следующих за ним работ событие является начальным или предшествующим, а для всех непосредственно предшествующих ему работ - конечным или последующим. Событие не имеет продолжительности, совершается как бы мгновенно; оно должно иметь точную формулировку, включающую в себя результат всех непосредственно предшествующих ему работ.

События могут быть простыми и сложными. Простое событие характеризуется результатом выполнения одной работы, а сложное событие - двух и более работ. Среди событий выделяют исходное и завершающее события. Исходное событие не имеет предшествующих работ и событий, относящихся к отраженному в сетевой модели комплексу работ. Завершающее событие не имеет последующих работ и событий.

Если в сетевой модели нет числовых оценок, то такая сеть называется структурной. Однако чаще всего используются сети, в которых заданы оценки продолжительности работ (указываемые в часах, неделях, месяцах и т.д. над соответствующими стрелками), а также оценки других показателей (трудоемкости, стоимости). Ориентация и размеры стрелок (топология сети) принципиального значения не имеют, так же как сетевой график не имеет масштаба. При построении сетевого графика необходимо соблюдать целый ряд общепринятых правил:

1) только исходные события не имеют входящих стрелок, т.е. не должно быть событий (кроме исходного), которым не предшествует хотя бы одна работа;
2) только конечные события не имеют выходящих стрелок, т.е. не должно быть событий, из которых не выходит ни одна работа, за исключением завершающего;
3) каждая работа должна иметь предшествующее и последующее события;
4) не должно быть контуров и петель, соединяющих события с ними же самими, так как это означает, что условием начала некоторой работы является ее же окончание;
5) любые два события должны быть непосредственно связаны не более чем одной работой. Нарушение этого условия приводит к появлению на сетевом графике параллельных работ, которые могут значительно отличаться по затрачиваемым ресурсам. Для устранения этого нарушения вводится фиктивное событие, фиктивная работа и одна из параллельных работ замыкается на это фиктивное событие.

Рассмотрим комплекс работ подготовки производства и изготовления определенного изделия (табл. 4.2).

Таблица 4.2. Комплекс работ подготовки производства и изготовления изделия

Номер событий	Цифры работ	Продолжительность работ, недель		Наименование и содержание работ

2		2		Разработка технического проекта
				Исследовательские работы
				Разработка рабочего проекта
				Разработка и согласование технических условий
				Подтверждение согласования технических условий
				Экспериментальные работы
				Разработка инструкций по эксплуатации изделия
				Анализ итогов экспериментальных работ
				Материальное обеспечение производства
				Разработка технологических процессов
				Подтверждение заказов от покупателей
			Обучение персонала эксплуатации и изделия
			Заготовительные операции и обработка
			Обеспечение контрагентских поставок
			Изготовление штатных запчастей
			Общая сборка и отгрузка изделия заказчику

Располагая выделенными событиями и связывающими их работами, необходимо построить и упорядочить сетевой график. Как следует из перечня работ, исходным событием сетевого графика является событие 1 - ему не предшествуют никакие работы, а завершающим - событие 9, так как за ним не следует ни одна работа.

Обычно на сетевых графиках изменение времени полагается слева направо, поэтому поместим событие 1 в левую часть графика, а событие 9 - в правую часть, после чего разместим между ними промежуточные события в некотором порядке, соответственно их номерам.

События свяжем указанными в перечне работами. Построенный сетевой график (рис. 4.5) явно не упорядочен, кроме того, нарушены правила построения (допущено пересечение работ на графике).

Упорядочение сетевого графика заключается в том, чтобы добиться такого расположения событий и работ, при котором для любой работы предшествующее ей событие было расположено левее и имело меньший номер по сравнению с завершающим эту работу событием, а все работы были направлены слева направо - от событий с меньшими номерами к событиям с большими номерами.

Для упорядочения условно разобьем сетевой график на несколько вертикальных слоев, обозначив их римскими цифрами (рис. 4.6).

Рис. 4.5.

Рис. 4.6.

Поместив в слой I начальное событие 1, мысленно вычеркнем на рис. 4.6 это событие и выходящие из него стрелки, тогда без входящих стрелок останется событие 2, которое мы поместим в слой II. Вычеркнув событие 2, с выходящими из него работами, обнаружим, что без входящих стрелок останутся события 3, 4, 5, которые составят слой III. Вычеркнем события 3, 4, 5 с выходящими из них работами - тогда в слое IV окажутся события 6 и 7. Носче вычеркивания последних без входящих стрелок окажется событие 8, которое расположим в слое V. После аналогичных операций в слое VI окажется завершающее событие 9. Теперь не представляет труда изобразить окончательный вид графика с указанием продолжительности всех работ (рис. 4.7).

Рис. 4.7.

Заметим, что упорядоченный график отражает последовательность событий и работ гораздо более наглядно и четко. В сложных сетях упорядочение графика является непременным условием его последующего анализа. Правильно составленный график всегда может быть упорядочен, чего нельзя сказать о графике, содержащем петли и контуры.

Любая продолжительность работ, которая начинается исходным (начальным) событием и закапчивается завершающим (конечным) событием, называется путь. Длина (продолжительность) любого пути равна сумме продолжительностей составляющих его работ. Все пути в сети являются необходимыми и для достижения конечной цели все работы, лежащие на этих путях, должны быть выполнены. От начального события к конечному можно построить множество путей различной протяженности. Все возможные варианты представлены в табл. 4.3.

Таблица 4.3.

Путь, имеющий наибольшую временную продолжительность, называется критическим. В нашем случае этот вариант пути таков: 1-2 - 3 - 7 - 8 - 9. Критическими называются также события и работы, расположенные на критическом пути. Пути, имеющие продолжительность, близкую к продолжительности критического пути, называются подкритическими, а остальные - ненапряженными.

Критический путь является центральным понятием СПУ. Важнейшей целью анализа сетевого графика по критерию времени является установление общей продолжительности всего комплекса работ. Общая продолжительность определяется не всеми работами сети, а лишь лежащими па критическом пути. Увеличение времени или задержка выполнения любой критической работы ведет к задержке завершения всего комплекса работ, в то время как отсрочка выполнения некритических работ может и не отразиться на сроке наступления завершающего события. Отсюда следует, что первоочередное внимание надлежит уделить своевременному выполнению критических работ, обеспечению их необходимыми материальными, информационными, финансовыми, трудовыми и пр. ресурсами с тем, чтобы выдержать срок выполнения всего комплекса работ. Если критический путь по первоначально составленному графику оказался продолжительней планового срока, то для его уменьшения необходимо выявить возможности сокращения именно критических, а не любых других работ. В этом и проявляется логистическое содержание метода СПУ.

Если длительности работ не являются детерминированными величинами, то каждая работа оценивается следующими возможными сроками исполнения:

^пнп - оптимистическая оценка - минимальный срок, в течение которого будет выполнена работа в наиболее благоприятных условиях;

£тах - пессимистическая оценка - максимальный срок," необходимый для выполнения работы при наиболее неблагоприятных условиях;

£|ш - наиболее вероятная продолжительность времени, показывающая время выполнения работы в нормальных условиях;

10Ж - ожидаемая продолжительность работы; определяется на основании вышеуказанных оценок по одной из формул:

Исходной информацией сетевой модели являются:

- сеть с единственным исходным событием 1 и единственным завершающим событием 9, которое является единственным целевым в модели;
- продолжительность каждой из комплекса работ, представленных в сети, при этом фиктивным работам соответствует нулевая продолжительность.

Кроме того, исходная информация содержит момент начала выполнения комплекса работ, т.е. момент наступления исходного события, а также плановый срок наступления завершающего события, т.е. всего комплекса работ.

Любой план однозначно определяет момент завершения комплекса работ и если задан плановый срок, то критический путь модели не должен превышать этого срока. Если продолжительность критического пути не превышает плановый срок или в исходной информации таковой отсутствует, то допустимый план существует и выполнение его реально. При этом момент наступления событий, начала и окончания работ определяются исходной информацией не обязательно однозначно: они могут варьироваться в определенных диапазонах. При анализе сетевого графика определяются параметры, ограничивающие этот диапазон. При анализе сетевого графика определяются параметры, ограничивающие эти диапазоны.

Для каждого события определяются:

Тр - ранний срок наступления события - минимальный из возможных моментов наступления данного события при заданных продолжительностях работ и начальном моменте без учета планового срока завершения комплекса работ. Ранний срок наступления события определяется продолжительностью максимального пути, предшествующего этому событию, так как событие не может свершиться до наступления всех предшествующих ему событий и выполнения всех предшествующих работ. Наступление события может быть задержано до тех пор, пока срок его наступления и продолжительность максимального из последующих за ним путей не превысит длины критического пути;

Т" - поздний срок наступления события - максимальный из допустимых моментов наступления данного события, при которых еще возможно выполнение всех последующих работ с соблюдением планового срока наступления завершающего события. Поздний срок наступления события определяется разностью между длительностью критического пути и продолжительностью максимального пути, следующего за этим событием до завершающего события сети;

К - резерв времени события - допустимый срок, на который можно задержать наступление этого события, не вызывая при этом увеличения срока выполнения всего комплекса работ. Резерв времени события определяется как разность между поздним и ранним сроками его наступления. Временные параметры событий для нашего сетевого графика представлены в табл. 4.4.

Таблица 4.4. Временные параметры событий

Событие	Ранний срок Тр	Поздний срок Та	Резерв времени R

Для каждой работы определяются:

Ранний срок начала работы - минимальный из возможных моментов начала данной работы при заданных продолжительностях работ и заданном начальном моменте. Ранний срок начала работы совпадает с ранним сроком наступления ее начального события;

№° - ранний срок окончания работы - минимальный из возможных моментов окончания данной работы при заданных продолжительностях работ и заданном начальном моменте. Превышает ранний срок ее начала на величину продолжительности этой работы;

£п" - поздний срок начала работы - максимальный из допустимых моментов начала дайной работы, при которых еще возможно выполнение всех последующих работ с соблюдением планового срока наступления завершающего события. Меньше позднего срока ее окончания на величину продолжительности этой работы;

£по - поздний срок окончания работы - максимальный из допустимых моментов окончания данной работы, при которых еще возможно выполнение всех последующих работ с соблюдением планового срока наступления завершающего события. Совпадает с поздним сроком наступления ее конечного события;

Д° - общий (полный) резерв времени работы - максимальное время, на которое можно отсрочить начало или увеличить продолжительность работы, не изменяя заданный срок наступления завершающего события. И° равен резерву максимального из путей, проходящего через эту работу. Полный резерв можно использовать при выполнении данной работы, если ее начальное событие наступит в ранний срок и можно допустить наступление се конечного события в его поздний срок;

Я4 - частный (свободный) резерв времени работы - максимальное время, на которое можно отсрочить начало или увеличить продолжительность этой работы при условии, что все события сети наступают в свои ранние сроки. Частный резерв времени может быть использован в случае, когда окончание предыдущей работы произошло в поздний допустимый срок, а последующие работы хотят выполнить в ранние сроки.

Значения ранних и поздних сроков начала (окончания) работ, а также общего и частного резервов времени приведены в табл. 4.5.

Таблица 4.5.

Если плановый срок совпадает с полученной продолжительностью критического пути, то работу по составлению сетевого графика и расчету его параметров можно считать законченной. Если же полученный срок превышает плановый, следует принять меры по сокращению критического пути, провести корректировку или оптимизацию сетевого графика.

Анализ сетевого графика направлен па выявление возможности сокращения общего срока выполнения всего комплекса работ за счет уменьшения продолжительности работ критического пути. При этом длительность критических работ, обладающих резервами времени, может быть увеличена без ущерба для общего срока выполнения работы.

Заметим, что сама по себе величина резерва времени еще не в достаточной степени характеризует зависимость выполнения всего комплекса от той или иной работы некритического пути. Важно, с какой последовательностью работ этот резерв времени соотносится. Степень сложности выполнения в срок каждой из работ некритического пути характеризует коэффициент напряженности работы (К") - отношение продолжительности несовпадающих отрезков пути, одним из которых является путь максимальной продолжительности, проходящий через данную работу, а другим - критический путь:

ице £тах - продолжительность максимального пути, проходящего через данную работу; £кр - продолжительность критического пути; £"кр - продолжительность отрезка рассматриваемого пути, совпадающего с критическим путем.

Коэффициенты напряженности работ рассматриваемого комплекса приведены в табл. 4.6.

Таблица 4.6.

Коэффициент напряженности работ К" - величина относительная: различные работы с одинаковым общим резервом времени могут характеризоваться различными коэффициентами напряженности, и, напротив, при различных общих резервах времени возможны одинаковые коэффициенты напряженности. Величина коэффициента напряженности лежит в интервале от 0 до 1, при этом наибольший коэффициент напряженности (К" = 1) у работ, лежащих на критическом пути. Чем ближе коэффициент напряженности работы к 1, тем сложнее выполнить ее в установленные сроки и тем больше внимания в процессе организации и проведения работ должно быть ей уделено. Рассчитанные коэффициенты напряженности позволяют классифицировать работы по следующим зонам напряженности:

- критическая - с коэффициентом напряженности от 1 до 0,8: работы 1-2,2-3, 2-5,5-6,3-7,5-7, 6-8,7-8, 8-9;
- подкритическая - с коэффициентом напряженности от 0,8 до 0,6: работа 1-3;
- резервная - с коэффициентом напряженности менее 0,6: работы 1-4, 2-4, 4-6, 2-7, 3-9, 7-9.

Работа по оптимизации сетевого графика представляет собой процесс улучшения организации выполнения комплекса работ с учетом срока его выполнения. Оптимизация графика осуществляется с целью сокращения продолжительности критического пути, выравнивания коэффициентов напряженности работ, рационального использования имеющегося ресурсного потенциала На сокращение продолжительности работ, лежащих на критическом пути, нацелен комплекс мероприятий, важнейшими из которых являются:

- перераспределение различных ресурсов - временных (использование резервов времени, некритических путей), материальных, трудовых, финансовых (перераспределение части сырья и материалов, мощностей и оборудования, исполнителей, денежных средств) с некритических путей на работы критического пути;
- снижение трудоемкости работ критического пути за счет передачи части работ на другие пути, обладающие резервами времени;
- выполнение трудоемких работ критического пути параллельно;
- пересмотр и изменение состава работ и структуры всей сети.

Теоретически конечным результатом оптимизации сетевого графика является равенство любого полного пути длине нового критического пути и, следовательно, равная напряженность всех работ, чего практически не всегда удается добиться.

Что представляет собой и как функционирует сетевое планирование и управление? Это система, которая решает вопросы по планированию, управлению и разработке больших комплексов в народном хозяйстве, научным исследованиям, технологической и конструкторской подготовке к производству новых разновидностей изделий, реконструкции старых и строительству новых объектов, капитальному ремонту основных фондов при помощи сетевых графиков.

Сетевое планирование позволяет установить точную взаимосвязь между работами, которые планируются и результатами, которые можно благодаря выполнению этих работ получить. Также дает возможность оперативно рассчитать и скорректировать план любых работ. Сетевое планирование - основа для использования электронно-вычислительной техники в управлении производством и создании автоматических систем управления. Данная технология позволяет высвободить большой человеческий ресурс, занятый составлением стандартных планов для более

Сетевые заключаются в создании логической объекта, которым управляют в виде сетевой модели или графика, находящихся в памяти электронно-вычислительной машины и отражающих длительность и взаимосвязи всех процессов, происходящих при выполнении данного комплекса работ.

Вначале оптимизируется посредством средств вычислительной техники и прикладной математики, а после используется с целью и организации работ. На графике отражены события и работы. Событие характеризует либо начало, либо завершение определенной работы, а сама работа выражает действие, совершение которого необходимо для перехода от события, которое ей предшествует к последующему. На графике события изображаются в виде кружков, а работы, в виде стрелок, которые демонстрируют связь между событиями (также возможен обратный вариант изображения: работы - кружками, а связывающие их события - стрелками).

Сетевое планирование требует конкретного, четкого описания работ с указанием исполнителя каждой из них, указания времени, которое измеряется днями, неделями, декадами, месяцами и наносится над стрелкой. Временные оценки туда вносят ответственные исполнители соответствующих работ. Все работы, которые совершаются над графиком, в конечном итоге ведут к целепланированию. Сетевое планирование длительности работ требует использования не только нормативной документации, но и подтверждающих её опытных данных.

Но часто бывает так, особенно в случаях, когда ведется освоение новых видов продукции, что время исполнения невозможно выразить при помощи одной-единственной достоверной цифры. В таких случаях исполнитель должен дать три оценки:

1) Оптимистическая оценка. Минимальная продолжительность выполнения работ, возможная в наиболее благоприятствующих условиях, в случае, если никто и ничто не помешает её выполнению.

2) Пессимистическая оценка. Максимальное время, которое может потребоваться на выполнение работы, в случае возникновения трудностей.

3) Наиболее вероятная оценка. Показывает время, которое будет затрачено при нормальных условиях работы.

Одним из важнейших элементов в построении графика - продолжительность путей. Пути делятся на полные и критические. Полный путь - это линия, начало которой - исходное событие сети, а конец - её завершающее событие. Критический путь - наиболее длинный, характеризует собой длительность выполнения всех то есть то время, которое будет затрачено на достижение конечной цели.

Критический путь - самый важный показатель во всей системе сетевого программного управления и представляет собой основание для выбора наиболее подходящего плана и для организации контроля за ходом выполнения работ.

Библиографическое описание:

Нестеров А.К. Сетевое планирование [Электронный ресурс] // Образовательная энциклопедия сайт

Основное назначение методологии сетевого планирования в управлении сократить до минимума продолжительность проекта. С помощью сетевых моделей руководитель может системно оценивать текущий и перспективный ход запланированных операций, за счет чего возможно управление процессом реализации проекта в целом. Календарно-сетевое планирование позволяет также рационально оперировать имеющимися в распоряжении ресурсами.

Цель и задачи сетевого планирования

Основная цель сетевого планирования следует из его назначения: построить модель реализации проекта на основе формирования комплекса работ, задания их очередности, определить необходимые ресурсы и задачи, которые должны быть решены для завершения проекта. В итоге необходимо добиться сокращения до минимума продолжительности проекта.

Метод сетевого планирования позволяет координировать деятельность участников проекта, определить порядок, согласно которому должны выполняться запланированные работы, операции, действия. При этом основу составляет продолжительность каждой операции, действия, которые должны быть определены с учетом потребностей в материальных, трудовых и финансовых ресурсах.

– это метод управления, основанный на математическом аппарате теории графов и системного подхода, преследует задачи объективного построения плана операций на заданный период времени за счет алгоритмизации взаимосвязанных работ. Благодаря такому подходу достигается поставленная цель.

Применение методологии сетевого планирования в управлении предполагает формализацию структуры операций в информационно-табличном виде, на основе чего осуществляется структуризация операций по отрезкам времени и группировка параллельных операций для оптимального выполнения всего проекта в целом. На основе этого осуществляется построение таблицы операций, в которую сводятся все значимые данные по каждой операции в соответствии с формализованной структурой операций и группами параллельных операций. Результатом является построение сетевой диаграммы, которая подлежит корректировке в случае несоответствия запланированных действий общему сроку их выполнения, либо отдельным промежуткам времени внутри общей временной структуры проекта.

Задачи сетевого планирования:

Определить перечень критических работ или операций (т.е. таких операций, которые имеют наибольшее влияние на общую продолжительность проекта);
Построить сетевой план проекта таким образом, чтобы все запланированные работы и операции были произведены с соблюдением заданных сроков и минимальных затратах.

Единица такой сетевой модели – операция (работа или задача), которая означает какую-либо деятельность, в результате выполнения которой будут достигнуты определенные результаты.

Результатом сетевого планирования является графическое отображение последовательности операций, выполнение которых приведет к достижению конечной цели проекта. Основным способом отображения являются сетевые экономико-математические модели. Для управленческой деятельности наиболее подходят . С помощью сетевой модели формируется возможность системного представления всех операций и условия для управления процессом осуществления проекта. При необходимости метод сетевого планирования позволяет маневрировать ресурсами в рамках модели для достижения конечной цели.

Часто руководители склонны опираться лишь на личный опыт, который ограничен и субъективен. Такой ограниченный уровень компетентности редко помогает в динамичном окружении, а иногда может принести прямой вред.

Сетевое планирование позволяет исключить влияние субъективных факторов на управление проектом, способствуя сокращению сроков реализации проекта минимум на 15-20%, рационализации использования имеющихся ресурсов и оптимизации затрат. При этом отдельные операции рассматриваются как отдельные элементы целостной системы, а исполнители выступают звеньями данной системы.

Методы сетевого планирования

Применяя (граф сети, PERT-диаграммы), следует учитывать следующие аспекты:

сетевая диаграмма отражает полный комплекс работ и этапов проекта;
на сетевом графике должны быть установлены зависимости между операциями;
сетевые графики не являются блок-схемами;
сетевые диаграммы содержат только операции и логические зависимости между ними (отсутствуют входы, процессы, выходы и т.д.);
сетевые модели не допускают повторяющихся циклов, этапов, "петель" операций.

Сетевое планирование ориентировано на сокращение до минимума продолжительности проекта, для жтого могут применяться два метода:

Метод критического пути,
Метод оценки и пересмотра планов.

"Максимальный по продолжительности полный путь в сети называется критическим; работы, лежащие на этом пути, также называются критическими. Именно длительность критического пути определяет наименьшую общую продолжительность работ по проекту в целом" . Увеличение или сокращение времени выполнения операций критического пути ведет к росту и снижению продолжительности проекта соответственно. Метод критического пути предполагает расчет графиков работ, продолжительности каждой работы, чтобы определить критический путь проекта, а затем принять меры по его сокращению.

Метод оценки и пересмотра планов заключается в соблюдении графиков проектирования, производства, организации работ и других установленных сроков. Согласно этой методике, весь проект "разбивается" на ряд подзадач, и для каждой задачи оценивается время, необходимое для ее выполнения, каждой задаче также назначается приоритет выполнения. В зависимости от приоритета задачи и ее влияния на проект предпринимаются меры по оптимизации ее выполнения для снижения продолжительности проекта.

Таким образом, процесс сетевого планирования заключается в описании конкретного проекта или плана действий на заданный период в виде определенного комплекса мероприятий, задач, мер, процедур или работ.

При этом соблюдается объектная взаимосвязь между всеми процедурами и операциями, которые включены в структуру проекта или плана действий на заданный период. Развитие методик управления проектами в начале XXI века привело к тому, что в случае несоответствия реальной технологии выполнения работ сетевое планирование превращается в "формальную галочку", как следствие, дискредитируется сама идея использования технологий календарно-сетевого планирования.

Методика построения сетевых моделей

Сетевые диаграммы отображают сетевую модель конкретного проекта или плана действий на заданный период в виде множества вершин, которые соответствуют запланированным в рамках данного плана операциям и процедурам. Каждая вершина соединена с предшествующей и следующей вершинами логическими линиями, представляющими взаимосвязь между операциями. Исключение составляют начальная и финальная вершина, соответствующие первой и последней операции в рамках конкретного проекта или плана действий в заданном периоде.

Перед непосредственным построением сетевой диаграммы проводится работа по формированию операций в рамках конкретного проекта или плана действий на заданный период. Предварительно составляется формализованная структура операций в табличной форме.

На основании формализованной структуры операций проводится расчет календарного времени реализации плана действий, который осуществляется по календарю соответствующего года и периода, в котором планируется реализация данных операций. Если планируемые операции должны быть выполнены в определенный календарный период, например, месяц, то расчет осуществляется исходя из рабочих дней.

Например, с 01.09.2018 по 30.09.2018 каждая рабочая неделя включает в себя 5 рабочих дней, следовательно, расчет должен быть осуществлен исходя из наличия 20 дней на выполнение всех запланированных операций.

Распределение исполнителей в рамках формализованной структуры операций в сетевом планировании осуществляется на основе их функциональных обязанностей с соблюдением трех принципов:

Каждый отдел или конкретный сотрудник выполняет только те операции, которые предусмотрены его функциональными обязанностями. Привлекать специалистов на несоответствующую его полномочиям и обязанностям работу нельзя.
Регулярные и обязательные виды работ включаются в проект или план действий на заданный период в соответствии с их заданной периодичностью, например, еженедельной. Игнорирование их в рамках плана операций чревато несоблюдением запланированного срока.
Параллельные работы группируются в рамках всего проекта или плана действий на заданный период, либо по отдельным временным промежуткам. Например, если проект рассчитан на один календарный месяц, то целесообразно группировать параллельные работы в рамках рабочих недель при наличии такой возможности.

На основе проделанной работы по расчету календарного времени реализации проекта или плана действий на заданный период составляется структуризация операций по неделям и группировка параллельных работ.

Построение сетевой диаграммы

После структуризации операций осуществляется первичное планирование и построение сетевой модели в соответствии с запланированными операциями. Для этого составляется формуляр операций в виде таблицы, в которой содержатся следующие данные:

последовательный перечень всех операций, которые должны быть выполнены в рамках проекта или плана действий на заданный период;
по каждой операции должна быть указана ее продолжительность и количество исполнителей, которые задействованы в ее реализации;
каждой операции, кроме начальной, должны соответствовать предшествующие операции.

Пример таблицы операций по проекту проведения конкурса на выбор лучшей школы города приведен в таблице.

Пример таблицы операций

	Наименование операции	Предыдущие операции	Продолжи-тельность, дни	Кол-во исполнителей, чел.
	Подписание распоряжения о проведении конкурса
	Регистрация школ
	Поиск помещения для проведения конкурса
	Отбор персонала для проведения конкурса
	Подготовка помещения
	Разработка плана проведения конкурса
	Инструктаж персонала
	Обустройство помещения перед проведением конкурса
	Проведение конкурса
	Подведение итогов конкурса

В соответствии с формализованной структурой операций и таблицы операций необходимо осуществить построение сетевой модели.

Воспользуемся данными по операциям из таблицы и представим сетевую диаграмму данных работ.

Пример построения сетевой диаграммы

В данной сетевой модели вершина представляет собой конкретную операцию, а линии – взаимосвязь между ними. В данной диаграмме в каждой вершине верхняя цифра обозначает номер операции, нижняя указывает на продолжительность данной операции в днях, неделях или иных единицах. Данный подход также называется построением диаграммы предшествования и следования и является наиболее распространенным представлением сетевых моделей в планировании.

Построение сетевых моделей по типу "вершина-работа" наиболее распространено в практике управления и активно применяется в сфере государственного и муниципального управления, в планировании на промышленных, производственных и коммерческих предприятиях различных отраслей экономики.

Критический путь, как видно из рисунка, составляют следующие операции: 1, 2, 6, 9 и 10.

Следовательно, длина критического пути составляет:

1+4+8+1+1=15 дней.

По результатам планирования и построения сетевой модели можно сделать один из двух выводов:

В случае, если сетевая модель и длина критического пути свидетельствуют о том, что вся совокупность операций по продолжительности укладывается в заданный срок, то считается, что реализация проекта или заданного плана действий будет произведена корректно.
В случае, если деятельность по реализации проекта или заданного плана действий не укладывается в отведенный для этого срок, производится корректировка сетевой модели.

Корректировка сетевой модели

Корректировка сетевой модели может проводиться и в первом случае, если имеется возможность для повышения эффективности реализации запланированных операций.

В сетевом планировании выделяют три способа корректировки модели:

изменение сроков выполнения критических операций за счет привлечения дополнительных ресурсов, в качестве которых могут выступать денежные средства, материалы или человеческие ресурсы;
изменение сроков выполнения критических операций за счет привлечения исполнителей, занятых на других операциях, при сохранении изначальных параметров ресурсов;
изменение сроков выполнения операций за счет совмещения их выполнения.

В первом случае корректировка сетевой модели осуществляется без изменения сетевой диаграммы. Данный подход чаще всего практикуется в тех случаях, когда для выполнения операций остаются свободные ресурсы, не задействованные в других операциях.

Во втором случае сетевая диаграмма также остается неизменной. Данный подход используется в тех случаях, когда возможно увеличить срок выполнения операций, не принадлежащих к критическому пути.

Третий случай применяется при невозможности использования дополнительных ресурсов и подразумевает повторное построение сетевой диаграммы.

После проведения корректировки осуществляется построение альтернативной сетевой модели.

Следует отметить, что в корректировке сетевой модели заключается фундаментальное назначение сетевого планирования. Благодаря построению сетевых моделей уже на ранней стадии планирования могут быть выявлены условия, свидетельствующие о том, что в заданные директивные сроки проект невозможно будет выполнить. Поэтому для получения приемлемых с точки зрения целей проекта сроков возможно осуществление коррекции расписания операций по принципу изменения продолжительности критических операций. Таким образом, если проект или заданный план действий не укладывается в директивные сроки, то предпринимается попытка сократить сроки выполнения критических операций за счет изменения их зависимости от первоначально заданных параметров их выполнения.

Литература

Черняк В.З., Довдиенко И.В. Методы принятия управленческих решений. – М.: Академия, 2013.
Мазур И.И., Шапиро В.Д., Ольдерогге Н.Г., Полковников А.В. Управление проектами. – М.: Омега-Л, 2012.
Новыш Б.В., Шешолко В.К., Шаститко Д.В. Экономико-математические методы принятия решений. – М.: Инфра-М, 2013.
Урубков А.Р., Федотов И.В. Методы и модели оптимизации управленческих решений. – М.: изд-во АНХ, 2011.
Сухачев К.А., Колосова Е.С. Практика применения технологий календарно-сетевого планирования. // Нефтегазовая вертикаль. – 2010. – №11 (240), июнь 2010. – С. 28-30.

Менеджер проекта на этапе планирования часто сталкивается с ситуацией, когда одних структуры, плана по вехам и недостаточно для разработки календарного плана проекта. Такое возникает для весьма крупных проектных задач, где содержательную часть планируемых работ требуется осуществить наиболее рационально, снизив при этом расход временных ресурсов. На помощь проектному менеджеру может прийти сетевое планирование как инструментальное решение, реализуемое по стандартному оптимизационному алгоритму.

Метод сетевого моделирования

Сетевое планирование и управление получило активное развитие с 50-х годов прошлого века сначала в США, затем в других развитых странах и в СССР. Такие методы сетевого планирования, как CPM, PERT позволили существенно поднять «планку» проектного управления в направлении оптимизации временных и содержательных параметров графиков работ. Это дало возможность разрабатывать расписания проектных задач на основе более эффективной методологии сетевого моделирования, вобравшей в себя весь лучший опыт (схема методов календарного планирования приведена ниже). Сетевая диаграмма имеет различные названия, среди них:

сетевой график;
сетевая модель;
сеть;
граф сети;
стрелочная диаграмма;
PERT-диаграмма, и т.д.

Визуально сетевая модель проекта представляет собой графическую схему последовательного комплекса работ и связей между ними. Стоит заметить, что система планирования и управления проектом целостно отображается в графической форме состава операций, их временных протяженностей и взаимосвязанных событий. Основой метода построения модели служит раздел математики, именуемый теорией графов, сформировавшийся в начале 50-х – конце 60-х годов.

Методы календарного планирования и управления проектам

В модели сетевого планирования и управления под графом понимается геометрическая фигура, включающая бесконечное или конечное множество точек и линий, соединяющих между собой эти линии. Граничные точки графа называют его вершинами, а ориентированные в направлениях соединяющие их точки – ребрами или дугами. Сетевая модель в свой состав включает именно ориентированные графы.

Вид ориентированного графа

Разберем другие основные понятия сетевой модели проекта.

Работа – часть производственного или проектного процесса, имеющая начало и окончание в форме количественно описываемого результата, требующая затрат времени и других ресурсов. Работа отражается на диаграмме в форме однонаправленной стрелочной линии. Формой работ мы можем считать операции, мероприятия и действия.
Событие – факт завершения работ, результат которых необходим и достаточен для начала реализации следующих операций. Вид события на модели отражается в форме кружков, ромбиков (вехи) или других фигур, внутри которых помещается идентификационный номер события.
Веха представляет собой работу с нулевой продолжительностью и обозначает важное, значимое событие в проекте (например, утверждение или подписание документа, акт окончания или начала проектного этапа и т.п.).
Ожидание – это процедура, которая не потребляет никаких ресурсов, кроме затрат времени. Отображается как линия со стрелкой на конце с отметкой длительности и указанием наименования ожидания.
Фиктивная работа или зависимость – вид технологической и организационной связи работ, не требует никаких усилий и ресурсов, в том числе затрат времени. На сетевой диаграмме показывается как пунктирная стрелка.

Варианты связей и отношение предшествования

Сетевые методы планирования строятся по моделям, в которых проект представляется как целостная совокупность взаимосвязанных работ. Данные модели во многом формируются типом и видом связей между операциями реализации проекта. С позиции типа различаются жесткие, мягкие и ресурсные связи. Видовое различие взаимосвязанности операций основано на отношения предшествования. Рассмотрим основные типы связи.

Мягкие связи. Им соответствует особая, «дискреционная» логика, дающая «мягкую» основу для выбора операций к размещению на диаграмму, диктуемого технологией. В то время как технология длительный период развивалась на протяжении многих циклов, вырабатываются правила делового оборота, не требующие дополнительной фиксации и планирования. Это экономит время, место модели, стоимость и не требует дополнительного контроля со стороны PM. Поэтому менеджер проекта сам решает, нужна ему такая выделенная операция, или нет.
Жесткие связи. Данный вид связей основан на технологической логике. Они предписывают выполнение конкретных действий строго после других, что сообразно с процессуальной логикой. Например, наладку оборудования можно осуществлять только после его монтажа. Тестирование недочетов технологии допустимо проводить, если сдача ее в опытную эксплуатацию произошла и т.д. Иными словами, принятая технология (неважно, в какой сфере она реализуется) жестко навязывает последовательность мероприятий и событий проекта, что и обуславливает соответствующий тип связи.
Ресурсные связи. В условиях назначения на один ответственный ресурс нескольких задач возникает его перегруженность, что может привести к удорожанию проекта. За счет подведения под менее критичную задачу дополнительного ресурса этого можно избежать, и такие связи называются ресурсными.

В момент формирования расписания проекта сначала применяются жесткие, а затем – мягкие связи. Далее, по необходимости, некоторые мягкие связи подлежат сокращению. Благодаря этому может быть достигнуто некоторое сокращение общей длительности проекта. В условиях перегруженности некоторых ответственных ресурсов из-за параллельных работ допустимо разрешение возникших конфликтов введением ресурсных связей. Однако следует контролировать, чтобы новые связи не привели к значительным изменениям общего плана.

Сопряженные работы как некая последовательность проектной задачи связаны друг с другом. Назовем их операциями А и В. Введем понятие отношения предшествования, которое рассматривается как некое ограничение на сроки и общую продолжительность, так как операция В не может начаться до момента окончания операции А. Это означает, что В и А связаны отношением простого предшествования, при этом вовсе не обязательно, чтобы В начиналось одномоментно с окончанием А. Например, отделочные работы начинаются после возведения крыши дома, но это не означает, что выполняться они должны в тот же момент, когда наступит указанное событие.

Метод сетевой модели номер один

Сетевое планирование и управление (СПУ) предполагает два варианта построения сетевой диаграммы проекта: «ребро – работа» и «вершина – работа». При первом варианте отображения диаграммы реализуются метод критического пути и метод PERT. Метод имеет и иное название – «вершина – событие», что, по сути отражает другую сторону единого содержания. В англоязычной интерпретации данный вариант построения сетевой модели по аббревиатуре называют АоА (Activity on Arrow Diagramming). Доминирующее место в методе занимают события проекта. События различают трех видов:

начальное событие;
промежуточное событие;
конечное событие.

Устройство проектной задачи таково, что в процессе ее реализации место есть только одному начальному и одному конечному событию. До начального события и после конечного события работы не выполняются. В момент конечного события проект считается завершенным. До наступления промежуточного события все входящие операции должны быть выполнены. Оно дает старт всем исходящим из него операциям. Фиктивные работы применяются после работ, если неизвестно, какая из них окажется последней.

Пример сетевой диаграммы метода «ребро – работа»

Сетевое планирование при построении сетевой диаграммы АоА руководствуется следующим набором основных правил.

Проектные события подлежат последовательной нумерации. Номера присваиваются событиям без пропусков.
Начального и конечного события должно быть только по одному.
Работа не может планироваться и размещаться в направлении события проекта, имеющего меньший номер, чем у исходного события.
Недопустима замкнутая последовательность операций, а линии стрелок размещаются в направлении слева-направо.
Двойные связи между событиями недопустимы.

Алгоритм формирования диаграммы следующий.

Разместить слева поля начальное событие.
Найти в списке работы, не имеющие предшественников, и разместить их итоговые события на диаграмме правее начального события без указания номеров.
Соединить стрелочными линиями работ начальное и только что размещенные события.
Из состава работ, которых еще нет на диаграмме, выбрать работу, для которой предшественник уже размещен.
Справа от предшествующего события вставить новое событие без номера и связать их выбранной работой.
С учетом отношения предшествования соединить фиктивной работой начальное событие размещенной работы и событие, размещенное на сетевом графике.
