Тяжелые минометы
В последние 20 лет многие армии мира предпочитают выбирать для своих тяжелых минометов калибр 120 мм. В некоторых подразделениях тяжелый миномет используется в качестве артиллерийского вооружения. Здесь в качестве примера можно привести экспедиционную систему огневой поддержки корпуса морской пехоты EFSS (Expeditionary Fire Support System) компании GDOTS, которая состоит на вооружении артиллерийских батальонов. Этот 120-мм нарезной миномет представляет собой модификацию миномета MO-120-RT разработки компании TDA Armament. Система EFSS специально предназначена для перевозки в кабине грузового вертолета CH-53E Super Stallion компании Sikorsky и конвертоплана CV/MV-22B Osprey компании Bell-Boeing. Миномет M327 комплекса EFSS буксируется специально созданным легким тягачом; подготовка к стрельбе занимает 4 минут, огонь ведется со скорострельностью до 4 выстрелов в минуту на дальность до 8 км.

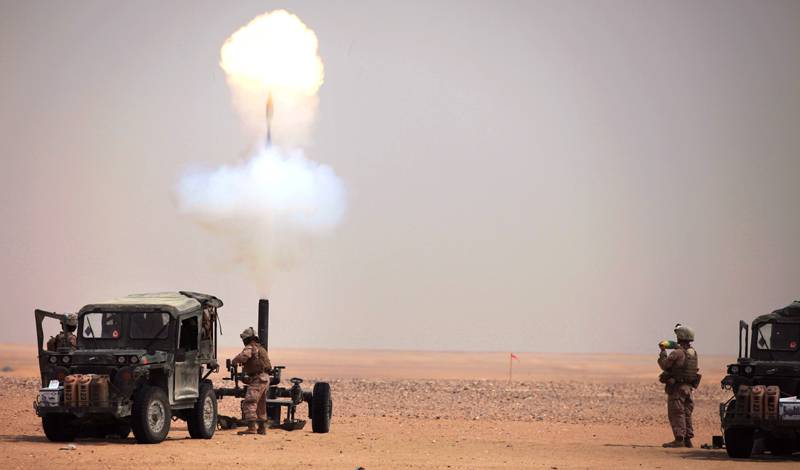

Миномет MO-120-RT разработки компании TDA Armament
Американская армия также перешла на калибр 120 мм, приняв на вооружение гладкоствольный миномет M120 – модификацию системы Soltam K-6 компании Elbit Systems. Он имеет дальнобойность 7200 метров, но как у всех крупнокалиберных минометов масса 150 кг определяет либо буксируемый, либо устанавливаемый на машину вариант. Американская армия устанавливает M121 (возимый вариант) на свой минометный транспортер M1064 (на базе M113) и на бронемашину M1129 Stryker. Миномет Soltam Cardom, устанавливаемый на M1129, получает данные о цели, переводя их в вертикальные и горизонтальные углы, которые автоматические посылаются наводчику для подготовки к стрельбе. Cardom может быть готов к открытию огня через 30 секунд, он имеет скорострельность 16 выстрелов в минуту очередью и 4 выстрела в минуту при продолжительном ведении огня.
Повышение мобильности ставилось во главу угла при разработке 120-мм минометов и эта тенденция продолжается и сегодня. Принимаемый подход определяется видом подразделений конечного пользователя: легкие или бронетанковые силы. Для легких сил одно из решений предлагает компания Boeing – доработанный вариант своей легкой машины Phantom Badger для специальных сил. Это легкий бронеавтомобиль боевого обеспечения с 120-мм минометом, устанавливаемым в задней части. Соответствующий прицеп перевозит готовые боеприпасы. В минометном комплексе SPEAR от Elbit Systems используется специальная система снижения сил отката, позволяющая устанавливать миномет на грузовую платформу легких машин, например бронеавтомобиль HMMWV (High Mobility Multipurpose Wheeled Vehicle) от AM General или даже модифицированный пикап. Компания уже получила контракт на поставку минометного комплекса SPEAR таиландской армии. Стив Раст из компании Mistral заметил, что «американские силы специального назначения, использовавшие минометы Elbit с малой отдачей в Афганистане, говорят об идеальном решении для открытия ответного огня, что ранее было невозможно для подразделений на легких грузовиках».
Бронеавтомобиль боевого обеспечения Phantom Badger с 120-мм минометом (вверху базовое шасси)
Для бронетанковых сил особо привлекательными являются разработка и развертывание башенных 120-мм минометов и пушек-минометов. Там предпочитают не ведение огня через люк на крыше платформы с бросанием мины в ствол, а скорее минометы, устанавливаемые в башню и заряжаемые с казенной части. Некоторые новые системы имеют автомат заряжания и могут вести огонь прямой и непрямой наводкой. Продвинутый минометный комплекс AMOS (Advanced Mortar System) производства Patria/BAE Systems состоит на вооружении финской армии. Его двуствольный 120-мм миномет в башне, вращающейся на 360 градусов, имеет скорострельность 16 выстрелов в минуту. За счет интеграции системы позиционирования GPS и инерциальной навигации в систему управления огнем минометный комплекс AMOS может занять позицию, отстрелять залп из 14 выстрелов и сняться с позиции через 30 секунд. Это также позволяет вести огонь в режиме MRSI (Multiple Rounds Simultaneous Impact – одновременный удар нескольких снарядов; меняется угол наклона ствола и все снаряды, выпущенные за определенный интервал времени, прилетают к цели одновременно) с возможностью отстрела до 16 снарядов. На базе двуствольного миномета AMOS компания Patria создала одноствольный вариант NEMO. Технический директор систем вооружения в компании Patria Юкка Тиайнен утверждает, что «основное преимущество минометных комплексов Nemo с необитаемой башней заключается в том, что они имеют такую же мобильность, как и подразделения, которые они поддерживают, и при этом обеспечивают хороший уровень защиты расчета/экипажа. Плюс комбинация автоматического заряжания и автоматического ведения огня позволяет одному минометному комплексу NEMO иметь огневое могущество, эквивалентное огневому могуществу целой батареи традиционных пушек».
Башенный минометный комплекс AMOS с двумя 120-мм стволами имеет автомат заряжания. Как результат, один комплекс AMOS может обстрелять цель таким же количеством мин, как целая батарея обычных минометов
Польская промышленная группа Polish Armament Group показала в конце 2014 года свой башенный миномет RAK-120 на шасси Rosomak (польский вариант восьмиколесной бронемашины AMV финской компании Patria), что говорит о том, что всё больше армий признают преимущества и более широкое тактическое применение башенных систем. Одно из них – это возможность ведения огня прямой наводкой, что позволяет использовать их в роли огневой поддержки десанта. Башенные минометы могут обстреливать бункеры, здания и фортификационные укрепления с высокой точностью на дальности до 1500 метров. Российское авиадесантируемая самоходная артиллерийская гаубица-миномет с полуавтоматическим заряжанием 2С9 «Нона-С» калибра 120 мм (на шасси боевой машины десанта производства ВгТЗ) и 120-мм самоходная гаубица-миномет 2С23 «Нона-СВК» (на шасси восьмиколесного БТР-80) выполняют подобные задачи. В семействе «Нона» производства российской компании «Мотовилихинские заводы» новейшим членом является самоходная гаубица-миномет 2С31 «Вена» с более длинным стволом и автоматическим заряжанием, устанавливаемая на шасси БМП-3 производства КМЗ. Кроме традиционных боеприпасов установка также может вести огонь по точечным целям управляемыми минами «Грань» с лазерным наведением на дальность до 13 км. Варианты мобильных минометов БТР-3 предлагает государственная компания Укрспецэкспорт, которая в 2013 году поставила минометные транспортеры БТР-3М2 таиландской армии.
Сверху вниз: гаубица-миномет с полуавтоматическим заряжанием 2С9 «Нона-С»; 120-мм самоходная гаубица-миномет 2С23 «Нона-СВК»; самоходная гаубица-миномет 2С31 «Вена» на шасси БМП-3

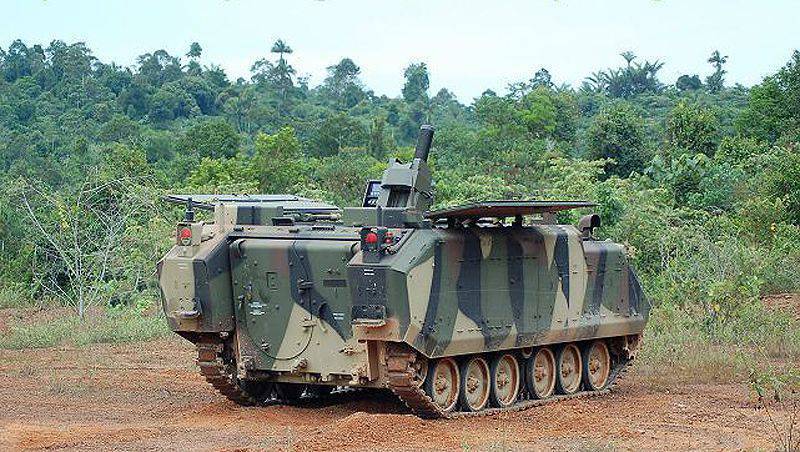

Турецкая компания FNSS разработала 120-мм миномет на гусеничном шасси ACV-19 своего же производства; получившийся минометный комплекс получил обозначение SPM-120. 120-мм миномет установлен на поворотной опоре в задней части машины, стреляет он через открытый люк на крыше. Шасси ACV-19 само является удлиненным вариантом бронемашины ACV-15, которая уже состоит на вооружении армий Малайзии, Филиппин и Объединенных Арабских Эмиратов. Впрочем, ACV-19 имеет удлиненный корпус и доработанную подвеску, что позволило повысить грузоподъемность по сравнению с ACV-15, но сохранить унифицированность по запасным частям на уровне 80 процентов. Миномет SPM-120 состоит на вооружении двух не называемых стран.
120-мм самоходный гусеничный миномет ACV-19 турецкой компании FNSS ведет огонь через открытый люк крыши корпуса
Высокоточные снаряды
Одно из преимуществ 120-мм минометного выстрела заключается в его повышенном поражающем воздействии. 81-мм выстрел снаряжен примерно 4 кг взрывчатого вещества, тогда как 120-мм выстрел снаряжен 13 кг взрывчатого вещества. Еще одно преимущество состоит в том, что на его базе проще разрабатывать другие продвинутые типы, включая кассетные боеприпасы и высокоточные снаряды. Но это не говорит о том, что 81-мм управляемые снаряды не могут иметь право на существование. Здесь можно напомнить о разработке компаниями BAE Systems и GDOTS комплекта 81-мм управляемого минометного выстрела RCGM (Roll Controlled Guided Mortar). При его установке существующие британские минометные боеприпасы получают систему наведения по GPS, носовые рули и многорежимный взрыватель M734A1. Снаряженный этим комплектом снаряд имеет круговое вероятное отклонение менее 5 метров. Модифицированный выстрел может отстреливаться из существующих минометов L16 или M253. Он обеспечивает накрытие цели двумя снарядами, тогда как при стрельбе обычными боеприпасами для этого необходимо до 10 выстрелов.
Комплект 81-мм управляемого минометного выстрела RCGM разработан компаниями BAE Systems и GDOTS
Подобная повышенная эффективность стрельбы заставляет пристально взглянуть на высокоточные управляемые минометные боеприпасы PGM (Precision Guided Munition). Например, мобильный минометный комплекс M1129 Stryker Mortar имеет в боеукладке 60 выстрелов, включая дымовые и осветительные, и при установке на эти мины комплектов PGM эффективность боекомплекта машины повышается в 10 раз. Программу корпуса морской пехоты по высокоточной мине увеличенной дальности PERM (Precision Extended Range Mortar) возглавляет компания Raytheon, сотрудничающая в этом проекте с Israel Military Industries. Этот боеприпас представляет собой управляемый по GPS 120-мм снаряд, который на стрельбовых испытаниях в 2014 году достиг точности 10 метров. Дополнительным преимуществом является носовые управляющие поверхности, которые позволяют повысить дальнобойность до 16 км. Компания Orbital ATK разработала подобный комплект XM395, также управляемый по GPS. Он базируется на 155-мм управляемом артиллерийском снаряде. Оба комплекта PERM и XM395 могут использоваться в нарезных и гладкоствольных минометах.

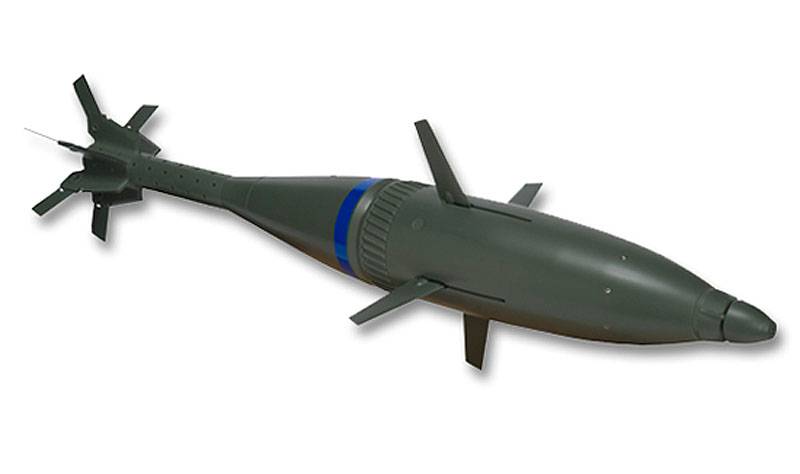

Высокоточная мина увеличенной дальности PERM
Подразделение компании Saab фирма Bofors Dynamics пошла по еще одному направлению разработки PGM со своим 120-мм минометным выстрелом STRIX, управляемым на конечном участке траектории. Инфракрасная головка самонаведения определяет и захватывает тепловые сигнатуры цели и затем летит на цель, не выпуская их из виду. Этот минометный выстрел относится к бронебойному типу; он поражает транспортные средства, атакуя сверху и пробивая более тонкую крышу, нанося при этом неприемлемый ущерб. Эта система позволяет получить уникальную штатную возможность поражать бронетехнику, даже находящуюся за укрытием. STRIX с конца 90-х годов состоит на вооружении швейцарской и шведской армий. Еще один управляемый комплекс вооружения «Грань» разработан российской компанией КБП. Головка самонаведения управляемой мины наводится по лучу лазерного указателя-дальномера, как правило, обслуживаемого наземным оператором. Дальность полета минометного боеприпаса составляет от 1,5 до 9 км.
Компания Raytheon получила контракт на поставку комплекта высокоточного минометного выстрела PERM (Precision Extended Range Mortar) для 120-мм минометов американской морской пехоты. Комплект позволяет увеличить дальнобойность до 16 км, а точность первого выстрела повысить до 10 метров
Развивающиеся возможности
Комбинация высокоточного определения местоположения, как цели, так и самого миномета, с цифровой системой управления огнем позволила получить еще более точные и быстро реагирующие минометные комплексы. Где ранее для пристрелочного огня необходимо было три выстрела до «стрельбы на поражение», теперь этот процесс пристрелки может быть сокращен до одного выстрела и даже полностью исключен. Система с обратной связью, которая связывает передового наблюдателя с орудием и автоматически рассчитывает и применяет решение по открытию огня, еще больше улучшает этот процесс. Добавление системы автоматического заряжания позволяет одному или распределенным огневым средствам поражать цели, хотя ранее на это требовался полный артиллерийский дивизион из шести и более орудий. Появление высокоточных управляемых боеприпасов и башен с минометами позволило открывать огонь по точечным целям и вести обстрел прямой наводкой небольшим подразделениям. Все эти достижения меняют методики применения минометов и расширяют диапазон выполняемых боевых задач. Технические и функциональные усовершенствования были продемонстрированы, и теперь солдатам пора развивать свои тактические приемы и в полной мере использовать всё то, что минометы могут предложить.
Использованы материалы:
www.gd-ots.com
www.hirtenberger.com
www.dsgtec.com
www.elbitsystems.com
www.thalesgroup.com
www.boeing.com
www.patria.fi
mz.perm.ru
www.raytheon.com
www.fnss.com.tr
www.baesystems.com
www.saabgroup.com
www.wikipedia.org
ru.wikipedia.org
Несмотря на то что за последние годы военная техника была существенно модернизирована, миномётное вооружение до сих пор остаётся основным оружием для любого военного подразделения. В целом это происходит по причине того, что при разработке этого оружия разработчикам удалось совместить высокую огневую эффективность с незначительной стоимостью. Это оружие лучше всего подходит для обеспечения огневой особенно в тех случаях, когда боевые действия проводятся в труднодоступной местности со сложным рельефом.
Виды миномётов
Наибольшую популярность в военной отрасли заработал миномёт 120 мм образца 1943 года под названием ПМ-43, на основе которого было разработано большое количество современных модификаций:
- 2Б11 - стандартный вариант;
- 2Б24 - отечественная модификация существенно превосходящая по огневым показателям все импортные аналоги;
2В11 - модификация, лицензионно выпускаемая в Болгарии; - 2С12 - представляет собой миномётный комплекс, получивший название «Сани». Его конструкция представлена машиной 2Ф510 (автомобиль ГАЗ-66), на которой транспортируется установка, и колёсным ходом 2Л81, предназначенным для использования со стандартной версией миномёта 2Б11;
- 2К32 - миномёт класса 2Б24 располагается на бронированной гусеничной основе;
- 2Б25 - используется специальными подразделениями. Обладает рядом преимуществ, позволяющих производить атаки, при которых противник не может определить местоположение установки и, как следствие, устранить её. Выпускается ещё и в варианте «Командос» с дальностью стрельбы до 3 км при общем весе конструкции, не превышающем 12 кг.
Применение 2Б11
В том случае, если требуется уничтожение или подавление навесным огнём передвижений пехоты или боевых сил противника, миномёт 120 мм, характеристики которого полностью отвечают заявленным требованиям, станет незаменимым орудием. При этом его весьма разнообразна. Он может использоваться для стрельбы на крутых спусках, горных массивах, ущельях, лесах. С успехом применяется для уничтожения вражеских окопов, траншей и разнообразных военных сооружений лёгкой конструкции. При необходимости с его помощью можно проделывать отверстия в проволочных заграждениях или отражать атаки противника в любое время суток.

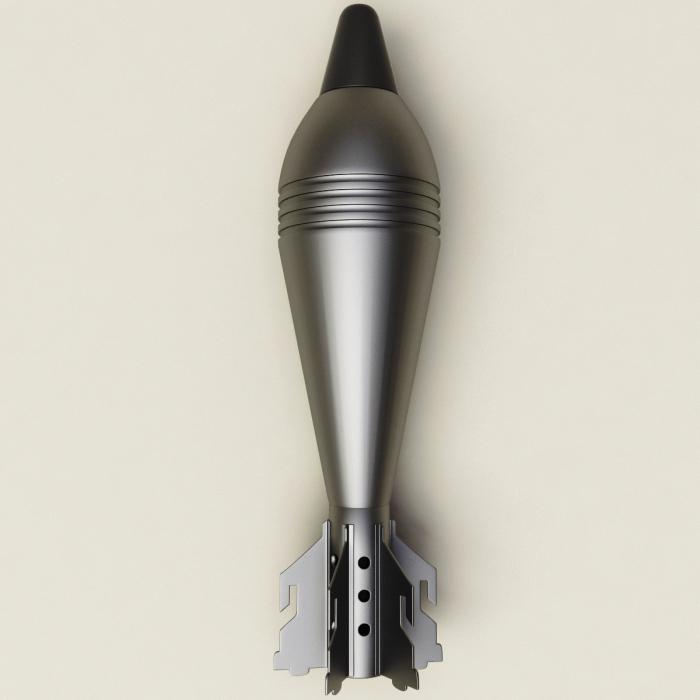

Основные разновидности 120 мм мин, используемых в 2Б11
Работоспособность, которой достиг миномёт 120 мм, характеристики которого указаны с расчётом на 5 человек, за последние годы была существенная улучшена в ЦНИИ «Буревестник». Теперь конструкция транспортируется на автомобилях УРАЛ-43206 и бронированных гусеничных МТ-ЛБ, позволяя гарантировать сопровождающему экипажу максимальную степень защиты.
Основные используемые мины:
- осколочно-фугасная с весом до 15,9 кг;
- зажигательная;
- дымовая;
- осветительная;
- агитационная.
При этом время, которое необходимо потратить на то, чтобы в случае необходимости занять огневую позицию, составляет 8 мин, а для того, чтобы оставить её, потребуется потратить около 6 мин.
Начало производства современных миномётов
Стандартный миномёт 120 мм, ТТХ которого полностью основываются на первоначальном образце времён Второй мировой войны, вышел в свет в 1979 году в ЦНИИ "Буревесник" (Нижний Новгород, Россия). Он получил название 2Б11 и, став на вооружение в 1981 году, начал серийно выпускаться на фирме «Мотовилихинский завод», за время работы которого было выпущено порядка 1500 миномётных орудий этого типа.
Устройство миномёта 2Б11
По сути, миномёт 120 мм - устройство с безоткатной конструкцией, устанавливаемой при помощи двуноги и казенника с опорной пятой на жёсткой плите. Она выполняет роль опоры, которая должна размещаться непосредственно на грунте. Поскольку зарядка производится только через дуло, а в условиях боевых действий возможна закладка двойного заряда, первый из которых послужит взрывателем второго, спровоцировав взрыв непосредственно в дуле миномёта, большинство модификаций 2Б11 получили на дульном срезе специальный механизм, предотвращающий подобное действие и как следствие - получение окружающими существенных травм.
По сравнению с образцом 1943 года миномёт 120 мм, характеристики которого получили существенные изменения, отливается из современных материалов, существенно облегчающих его конструкцию и транспортировку. Конструкция была оборудована прицелом модели МПМ-44М, обеспечивающим максимальную точность попадания на расстоянии от 480 до 7100 м. При необходимости МПМ-44 можно увеличить более чем на 2°, обеспечивая более чем на 9°.
Немаловажным оказалась ещё и возможность переводить миномёт 120 мм, фото которого представлено ниже, в боевое положение менее чем за 2 минуты, что существенно экономит время на произведение выстрела в условиях неожиданной атаки противника.
В том случае, когда применение 2Б11 проводится в местности, где не проедет машина 2Ф510, миномёт устанавливают непосредственно на гусеничные шасси, существенно облегчая транспортировку орудия.
Миномёт 120 мм ТТХ
Миномёт 2Б11 может использовать для стрельбы всевозможные типы мин с калибром 120 мм. К данной категории относятся даже управляемые мины категории КМ-8 "Грань", уже по этому факту можно должным образом судить о боевых характеристиках, которые показывает миномёт 120 мм. Отзывы военнослужащих о данном орудии позволяют судить и о максимальных показателях дальности стрельбы, которая составляет около 7500 м при заряде обычными.
Общая масса для всех модификаций, включая непосредственно 2Б11, составляет 210 кг, позволяя производить более 15 выстрелов за минуту с начальной скоростью заряда не менее 325-м/c. Конструкция ствола с длиной 1740 мм обеспечивает вертикальный угол наведения в пределах от +45° до +80°. Горизонтальные показатели при этом колеблются в пределах ±5°, сохраняя показатели визирования в 360° с углом горизонтального обстрела от 5° до 26°.
Основные данные
Миномёт 120 мм, радиус поражения которого при стрельбе управляемыми минами достигает 9000 м, на сегодняшний день является самым эффективным орудием для подавления огневой силы противника и прикрытия передвижения отрядов пехоты.
Стрельба производится путём миномётных выстрелов с взрывателями класса ГВМЗ-7 и переменным зарядом. Примечательно, что машина 2Ф510 (автомобиль ГАЗ-66) с V-образным 8 цилиндровым двигателем, в которой транспортируется 2Б11, может перевозить вместе с ним только строго определённый запас зарядов, размещающихся в 24 ящиках. Боекомплект рассчитан на произведение 48 выстрелов, которые может сделать миномёт 120 мм. Характеристики устройства позволяют совершать загрузку и выгрузку 2Б11 в без применения
В том случае, если людей для совершения этой процедуры по каким-либо причинам недостаточно, миномёт транспортируется на буксире. При этом двигатель 2Ф510 является бензиновым и относится к классу ЗМЗ-66-06, мощность которого достигает 120 л. с. При этом максимально допустимая скорость передвижения по трассе составляет 90 км/ч.
В том случае если автомобиль с миномётной установкой должен преодолевать реку вброд, для нормального прохождения машины придётся выполнить предварительные замеры. В самом глубоком месте максимально допустимый уровень воды не должен превышать 1 м.
Оснащена гидравлическим приводом с несколькими контурами и гидроваккуумными усилителями на каждом из них. Данные факторы позволяют обеспечить надёжность транспортировки 2Б11 даже в тяжёлых боевых условиях. Единственная слабость 2Ф510 заключается в зависимой подвеске на полиэллиптических рессорах с амортизаторами.
Перспективы для 2Б11
В настоящее время разработчики заняты формированием нового облика унифицированного комплекта 120 мм миномёта 2Б11 для того, чтобы обеспечить конструкции максимальную дальность стрельбы с полной автоматизацией подготовки и ведения огня высокоточными боеприпасами.
Комплектация миномёта будет напрямую зависеть от того, какими будут его грузоподъёмность и размеры. При этом упрощённая система, созданная на гидропневматической опоре, планируется к размещению на шасси класса «Тигр» и IVECO, что окажет существенное влияние не только на транспортировку, но и на лёгкость использования. Планируется настолько усовершенствовать уже существующий вариант, что огневая атака будет производиться без шума, пламени и дыма, сопровождающего выстрел.
Беспрерывная разработка новых моделей и улучшение уже существующих миномётных установок обеспечивает поддержку стабильно высокого рейтинга России в области военной промышленности и обеспечивает государству одно из первых мест на мировой арене.
В 1979 году ЦНИИ Буревесник, что в Нижнем Новгороде разработало 120-мм полковой миномёт 2Б11 . Но на вооружение миномёт принят в 1981 году и серийно выпускается фирмой «Мотовилихинcкие заводы».
Миномёт 2Б11 является продолжением развития 120-мм полкового миномёта образца 1943 года ПМ43.
Миномёт выполнен по схеме мнимого треугольника и представляет собой жёсткую безоткатную конструкцию, состоящую из ствола, казённой части, опорной плиты, двуноги. Казённик имеет опорную пяту, которой устанавливается на опорную плиту. Плита и двунога устанавливаются на грунт. Заряжание миномёта 2Б11 происходит через дуло. Для предотвращения двойного заряжания на дульном срезе, на некоторых партиях оружия, устанавливается специальный механизм.
Миномёт 2Б11 возимый и выполнен из современных материалов, облегчающих его конструкцию.
Миномёт стреляет всеми типами 120-мм мин, включая управляемые мины КМ-8 Грань. Максимальная дальность стрельбы 9000 м управляемыми минами и 7500 м обычными.
Угол вертикального наведения находится в пределах от +45° до +80°, угол горизонтального наведения равняется ±5°.
Для прицельной стрельбы используется миномётный прицел МПМ-44М. Прицельная стрельба обеспечивается на дальностях от 480 м до 7100 м.
Перевод миномёта 2Б11 из транспортного в боевое положение занимает 1,5-2 минуты.
Миномёт 2Б11 может устанавливаться на гусеничные шасси.
Модификации миномёта 2Б11
:
- 2В11 - лицензионная болгарская копия.
- 2С12 «Сани» - миномётный комплекс, состоящий из транспортера 2Ф510 и колёсного хода 2Л81.
- Тундиса Сани - самоходный миномёт на базе транспортера МТ-1Б, на котором установлен миномёт 2Б11.
Всего выпущено порядка 1500 миномётов 2Б11 .
Тактико-технические характеристики 120-мм полкового миномёта 2Б11
Калибр 120 мм
Ствол: длина 1740 мм
Углы наведения: вертикальный - от +45° до +80°; горизонтальный - ±5°
Масса 210 кг
Скорострельность 15 выстр/мин
Начальная скорость полёта мины 325 м/с
Максимальная прицельная дальность стрельбы до 7100 м
Минимальная прицельная дальность стрельбы 480 м
Дальность стрельбы управляемыми минами до 9000 м, обычными минами до 7500 м
http://armoredgun.org/brm015/russia_6.html
Стрельба из миномета 2С12 "Сани" осветительными минами
Стрельба из боевого 120-мм миномета
снаряда, м/с
120-мм полковой миномёт обр. 1938 г. - советский миномёт калибра 120 мм. Представляет собой гладкоствольную жёсткую систему со схемой мнимого треугольника. Был разработан в конструкторском бюро под руководством Б. И. Шавырина .
Миномёт имел приставной колёсный ход, дающий возможность буксировки четвёркой лошадей или грузовиком (с ограничением скорости из-за простой жёсткой подвески), или же погрузкой в кузов. Тот же колёсный ход позволял перекатывать миномёт силами расчета, что было необычно для артсистемы такой мощности.
Выстрел производился накалыванием капсюля под весом мины , или же с помощью спускового механизма - в целях безопасности при стрельбе мощными зарядами. Заряд размещался в xвостовике мины; для увеличения дальности существовали дополнительные заряды в матерчатых картузах , крепившиеся вручную на хвостовик. Скорострельность достигала 15 выстрелов в минуту.
Образец 1941 года
После начала войны, для восполнения огромных потерь артиллерии, массово выпускался так называемый «образец 1941 г.», упрощённый и без колёсного хода. Производство его было крайне выгодно, так как затраты, в том числе, металлоёмкость, по сравнению с гаубицей того же калибра были меньше на порядок при сопоставимой мощности и несравнимо более простой и технологичной конструкции.
В 1943 году конструкторский коллектив серийного завода под руководством А. А. Котова провёл модернизацию конструкции, и на вооружение был принят 120-мм полковой миномёт образца 1943 года .
За время войны в Советском Союзе было выпущено 348 тысяч более мощных и более совершенных миномётов.
Трофейные минометы использовались в вермахте под наименованием GrW 378(r) . Немецкий клон миномёта обр. 1938 года, пущенный в массовое производство в начале 1943 года после изучения советских трофейных образцов и трофейной документации, стоял на вооружении Вермахта под наименованием 12-cm Granatwerfer 42 . Боеприпасы были взаимозаменяемы, чем противоборствующие стороны успешно пользовались.
Вопрос об оригинальности конструкции
Встречается мнение о том, что данный миномет является «не более чем копией» французского миномёта Брандта обр. 1935 года (Mortier Brandt de 120 mm mle 1935). Однако немцы, охотно принимавшие на вооружение всю сколько-нибудь достойную трофейную технику, в случае 120-мм миномета Шавырина незамедлительно после ознакомления с ним приняли его и боеприпасы к нему на серийное производство без каких-либо серьезных изменений - и при этом странно было бы предположить, что они проигнорировали гораздо ранее известный им первоисточник.
Тогда как, в реальности, «первоисточник» остался практически безвестным. Даже тот источник, который считает советский миномет «не более чем копией» французского, по французскому никаких более сведений не приводит.
Надо заметить, что минометы большого калибра (90 и даже 150мм) начиная с 1935-1936 г. известны также японского производства . Несомненно, эти минометы также были известны немецким специалистам раньше, чем советский; но, как и французский вариант, не вызвали желания их копировать.
У всех этих минометов есть общие конструктивные признаки: схема мнимого треугольника, массивная опорная плита (круглая у советской конструкции, прямоугольная у французской и японских - что уже ставит под сомнение версию о копировании советского образца с французского или японского). Но эти признаки носят слишком общий характер и присущи подавляющему большинству минометов вообще.
Однако японские минометы (как и, скорее всего, безвестный французский) были отражением концепции времен Первой мировой войны. Они создавались как мощное оружие для ближних дистанций, поэтому их дальнобойность оставалась на уровне батальонных минометов. Это оружие позиционной войны.
Советский конструктор Шавырин, значительно увеличив дальнобойность миномета, превратил его в полноценное современное оружие полкового уровня. Поэтому именно он, в отличие от упомянутых предшественников, стал «законодателем мод» для данного класса оружия.
ТТХ
- калибр: 120 мм;
- начальная скорость мины: 272 м/с;
- вес в боевом положении: 275 кг;
- скорострельность: 15 выстр./мин;
- дальность стрельбы: 5700 м;
- вес мины: 15,90 кг.
Изображения
Примечания
Ссылки
| Советская артиллерия Великой Отечественной войны | ||
|---|---|---|
| Противотанковые орудия |
 |
|
| Батальонные и полковые орудия |
||
| Горные орудия | ||
| Дивизионные орудия |
||
| Корпусные и армейские орудия |
||
| Орудия большой и особой мощности |
||

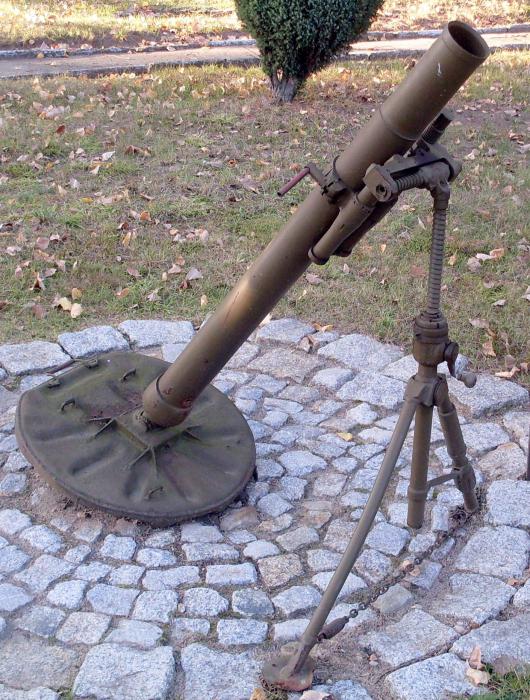

120-мм полковой миномёт образца 1938 года (ПМ-38) - советский миномёт калибра 120 мм. Представляет собой гладкоствольную жёсткую систему со схемой мнимого треугольника. Был разработан в конструкторском бюро под руководством Б. И. Шавырина .
| 120-мм полковой миномёт обр. 1938 г. (ПМ-38) | |
|---|---|
| ПМ-38 в Центральном музее Великой отечественной войны |
|
| Калибр , мм | 120 |
| Скорострельность , выстр/мин | до 15 |
| Дульная скорость, м/с | 272 |
| Эффективная дальность, м | 460 - 5700 |
| Максимальная дальность, м | до 5900 |
| Ствол | |
| Масса | |
| Масса в походном положении, кг | 557 |
| Масса в боевом положении, кг | 282 |
| Габариты в походном положении | |
| Углы обстрела | |
| Угол ВН , град | от +45° до +85° |
| Угол ГН , град | ± 3° |
| 120-мм полковой миномёт обр. 1938 г. (ПМ-38) на Викискладе | |
История
В 1937 году Артиллерийский комитет ГАУ начал научно-исследовательскую работу в области миномётного вооружения, в ходе выполнения которой в начале 1938 года в план оснащения РККА боевой техникой была включена система миномётного вооружения с тактико-техническими характеристиками для 50-мм, 82-мм и 120-мм миномётов .
По состоянию на 1 июня 1941 года Красная Армия имела на вооружении около 3 тыс. 120-мм миномётов .
По состоянию на 22 июня 1941 года РККА имела на вооружении около 3,8 тыс. 120-мм миномётов . По предвоенным штатам 1941 года на один стрелковый полк РККА полагалось четыре 120-мм миномёта (к концу войны, по штатам 1945 года их количество было увеличено до шести) .
20 августа 1941 года ГКО СССР пересмотрел планы производства миномётов и постановил увеличить выпуск миномётов всех типов. Промышленности было предписано изготовить 169 шт. 120-мм миномётов за период с начала сентября до конца декабря 1941 года .
Выпуск 120-мм миномётов был освоен в осаждённом Ленинграде . Выпущенные миномёты использовались не только в войсках Ленинградского фронта , но и на других фронтах (в ноябре 1941 года 220 шт. 120-мм миномётов были переданы из Ленинграда в Москву и использовались в ходе битвы под Москвой , ещё 25 шт. были переданы в войска Волховского фронта) .
В конце августа 1941 года перед конструкторским коллективом была поставлена задача разработать более технологичный вариант миномёта, в разработке участвовала конструкторская группа во главе с Б. И. Шавыриным (20 человек), а также инициативная группа конструкторов (Г. Д. Ширенин, В. И. Лукандер, С. Б. Добринский, А. Г. Соколов, С. П. Ванин). В результате, был разработан 120-мм полковой миномёт образца 1941 года - упрощённый и без колёсного хода .
В 1942 году в РККА началось создание специальных дивизионных и корпусных групп контрминомётной борьбы (в состав которых входили разведподразделения, подразделения 120-мм миномётов и 122-мм артиллерийские орудия), которые использовались для уничтожения 81-мм и 105-мм миномётов противника на огневых позициях .
В 1943 году конструкторский коллектив серийного завода под руководством А. А. Котова провёл модернизацию конструкции, и на вооружение был принят 120-мм полковой миномёт образца 1943 года .
Описание
Миномёт имел приставной колёсный ход, дающий возможность буксировки четвёркой лошадей или грузовиком (с ограничением скорости из-за простой жёсткой подвески), или же погрузкой в кузов. Тот же колёсный ход позволял перекатывать миномёт силами расчета, что было необычно для артсистемы такой мощности.
Выстрел производился накалыванием капсюля под весом мины , или же с помощью спускового механизма - в целях безопасности при стрельбе мощными зарядами. Заряд размещался в xвостовике мины; для увеличения дальности существовали дополнительные заряды в матерчатых картузах , крепившиеся вручную на хвостовик. Скорострельность достигала 15 выстрелов в минуту.
Вопрос об оригинальности конструкции
Встречается мнение о том, что данный миномёт является «не более чем копией» французского миномёта Брандта образца 1935 года (Mortier Brandt de 120 mm mle 1935). Однако немцы, охотно принимавшие на вооружение всю сколько-нибудь достойную трофейную технику, в случае 120-мм миномёта Шавырина незамедлительно после ознакомления с ним приняли его и боеприпасы к нему на серийное производство, благодаря незначительно увеличенной длине ствола, немецкий миномёт имел большую (на 550 м) дальность стрельбы.
Все классические миномёты 1930-х годов были копиями или модернизированными вариантами французского миномёта «Стокс-Бранд» образца 1927 года , экземпляр которого достался Красной армии СССР в 1928 году в северном Китае. Вермахт к началу Второй Мировой войны имел миномёты калибра 105 мм (10 cm Nebelwerfer 35) в незначительном количестве.
Минометы большого калибра (90 и даже 150 мм), начиная с 1935-1936 годов, стояли на вооружении в Японии . Несомненно, эти миномёты также были известны немецким специалистам раньше, чем советский; но, как и французский вариант, не вызвали желания их копировать.
У всех этих миномётов есть общие конструктивные признаки: схема мнимого треугольника, массивная опорная плита (круглая у советской конструкции, прямоугольная у французской и японских - что уже ставит под сомнение версию о копировании советского образца с французского или японского). Но эти признаки носят слишком общий характер и присущи подавляющему большинству миномётов вообще.
Однако японские миномёты (как и, скорее всего, безвестный французский) были отражением концепции времен Первой мировой войны. Они создавались как мощное оружие для ближних дистанций, поэтому их дальнобойность оставалась на уровне батальонных миномётов. Это оружие позиционной войны.
Изображения
Страны-эксплуатанты
- Азербайджан Азербайджан - 107 ПM-38 на хранении, по состоянию на 2017 год .
- Молдавия Молдавия - 7 ПM-38 на хранении, по состоянию на 2017 год .
- Россия
